TC0519 - Rangement pour pneus Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour pneus
Marque	Vevor
Modèle	TC0519
Dimensions	1420 x 265 x 685 mm (L x H x P, max)
Matériau	Acier
Contenu de la boîte	2 cadres triangulaires (L et R), 2 tubes A (25 mm), 2 tubes B (20 mm), 4 vis à six pans creux M10x35, 6 vis tire-fond M8x70, manuel
Type d'installation	Murale, sur mur en bois d'épaisseur ≥ 8 cm
Usage	Intérieur uniquement
Capacité de charge	Non spécifiée, pour stockage de pneus standard de voiture
Précautions	Ne pas laisser les enfants utiliser. Assembler selon les instructions. Capacité valable seulement si assemblage complet. Garder la zone de montage propre et éclairée.
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Pièces détachées	Vis et tubes disponibles via le fabricant (www.vevor.com/support)
Réparabilité	Structure simple : les pièces peuvent être remplacées individuellement
Sécurité	Lire le manuel avant utilisation. Éviter les objets pointus. Ne pas assembler sous l'influence de substances.
Informations générales	Garantie et assistance technique : www.vevor.com/support

FOIRE AUX QUESTIONS - TC0519 Vevor

Comment installer le support à pneus Vevor TC0519 ?

Pour installer le support, marquez les trous de montage sur un mur en bois (épaisseur ≥ 8 cm) à la distance souhaitée D (max 1350 mm). Percez des trous de 4 mm de diamètre. Fixez les deux cadres triangulaires au mur à l'aide des vis tire-fond M8x70. Ensuite, insérez les tubes A et B dans les trous des cadres et serrez avec les vis à six pans creux M10x35. Assurez-vous que les tubes sont horizontaux et que la longueur de raccordement des tubes A et B respecte la marque sur le tube B.

Sur quel type de mur peut-on installer ce support ?

Ce support doit être installé uniquement sur un mur en bois d'une épaisseur d'au moins 8 cm. Il n'est pas adapté aux murs en béton, brique ou placoplâtre.

Quelles sont les dimensions du support ?

Les dimensions maximales sont : longueur 1420 mm, hauteur 265 mm, profondeur 685 mm. La distance entre les cadres (D) peut être ajustée jusqu'à 1350 mm en fonction de la largeur des pneus.

Combien de pneus peut-on stocker ?

La capacité de charge n'est pas spécifiée, mais le support est conçu pour stocker des pneus de voiture standard. Généralement, il peut accueillir jusqu'à 4 pneus en fonction de leur taille.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un marqueur, d'une perceuse électrique avec un foret de 4 mm, d'une clé hexagonale pour les vis à six pans creux, et éventuellement d'un niveau à bulle pour vérifier l'horizontalité.

Comment ajuster la distance entre les cadres ?

La distance D entre les cadres peut être ajustée lors de l'installation en choisissant les trous de montage appropriés sur le mur. La taille D ne doit pas dépasser 1350 mm. Vous pouvez également ajuster la position des tubes dans les trous des cadres pour s'adapter à la largeur des pneus.

Quelles sont les précautions de sécurité à prendre ?

Lisez entièrement le manuel avant l'installation. Gardez les enfants à distance car le produit n'est pas un jouet. Assurez-vous que la zone de montage est propre et éclairée. Ne vous assemblez pas si vous êtes fatigué ou sous influence. Utilisez le support uniquement en intérieur.

Le support peut-il être utilisé en extérieur ?

Non, ce support est destiné à une installation en intérieur uniquement. L'exposition aux intempéries pourrait endommager les pièces métalliques et compromettre la sécurité.

Que faire si des pièces sont manquantes ?

Si des pièces sont manquantes, contactez le service client via le site www.vevor.com/support. Vous pouvez également demander l'envoi de pièces de rechange sous garantie.

Où trouver l'assistance technique ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur www.vevor.com/support. Vous pouvez également contacter le représentant UK : YH CONSULTING LIMITED à 60329 Francfort-sur-le-Main.

MODE D'EMPLOI TC0519 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

SUPPORT DE PNEU

MODÈLE : TC0519

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

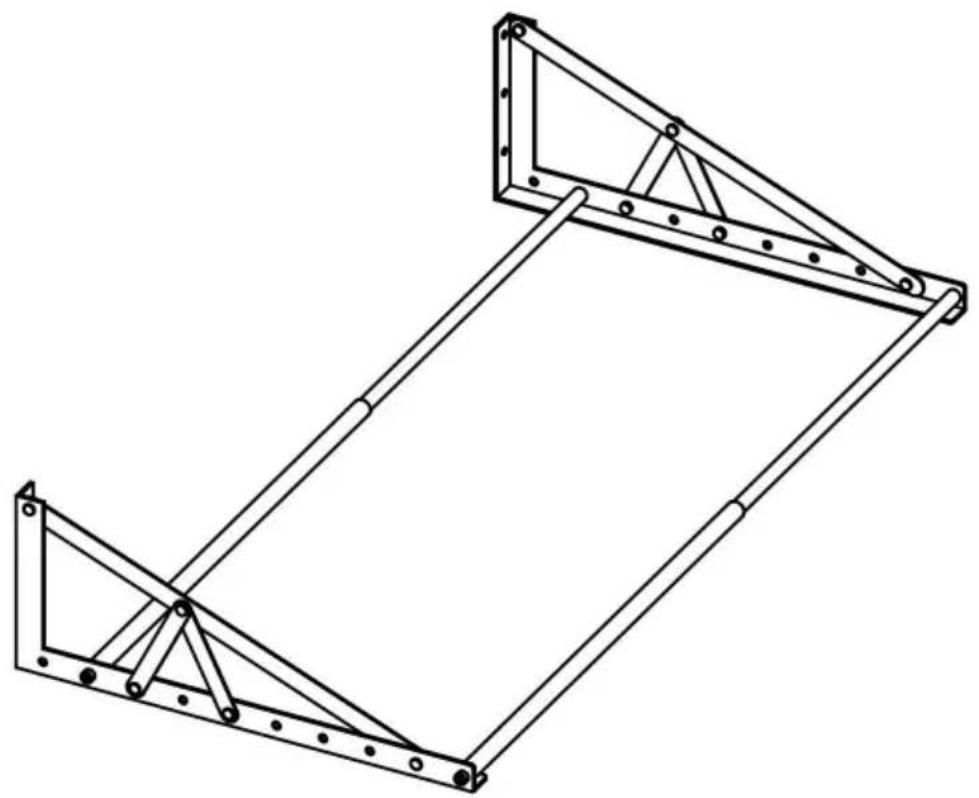

SUPPORT DE PNEU

MODÈLE : TC0519

(Photo à titre indicatif seulement>

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser

ou l'entretien de ce produit. Le non-respect de ces avertissements et

le non-respect de ces instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

- Évitez que les enfants n'utilisent ce produit. Ce produit n'est pas un jouet. Ne laissez pas les enfants utiliser ce produit. enfants pour jouer.

PRÉCAUTIONS D'INSTALLATION

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer dangers.
2. Gardez la zone de montage propre et bien éclairée.
3. Les capacités s'appliquent uniquement au produit correctement et complètement assemblé.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.
6. Tenir à l'écart des objets pointus, des lames et autres objets.
7. Pour plus d'informations sur les pièces répertoriées dans les pages suivantes, veuillez vous reporter au schéma d'assemblage de ce manuel. Déballez et séparez tous les

Conserver les pièces détachées dans un espace de travail propre. Conserver les petites pièces détachées hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS

Le support à pneus s'installe uniquement sur des murs en bois, l'épaisseur du bois

le mur doit avoir au moins 8 cm de hauteur.

Utilisé uniquement pour placer des pneus.

PRUDENCE:

Lors de l'installation du porte-pneus, veillez à maintenir le porte-pneus dans un

état horizontal, afin d'avoir une meilleure expérience de placement d'éléments

Ce produit est destiné à une installation en intérieur uniquement.

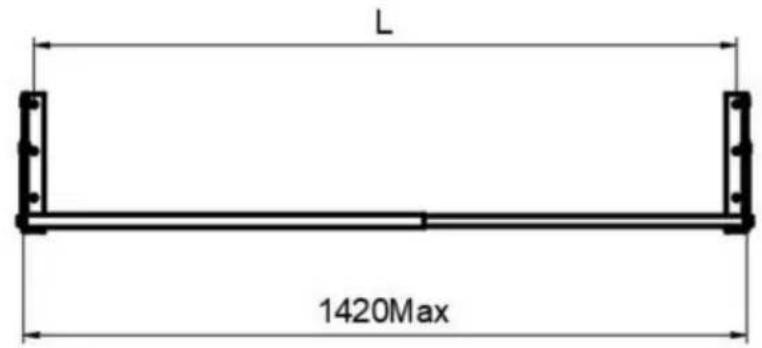

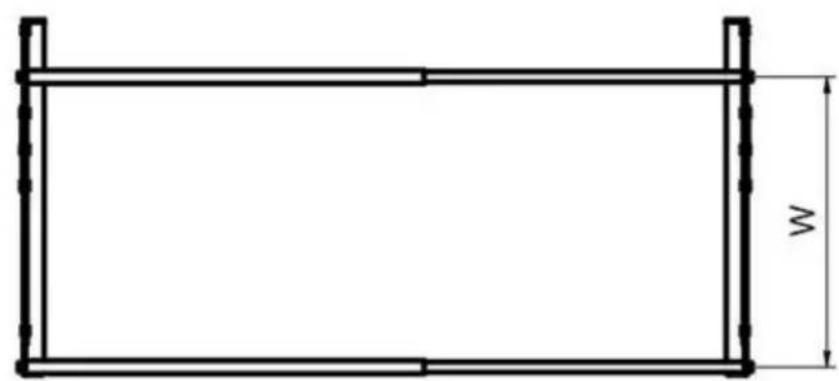

SPÉCIFICATION

Remarque : L'unité numérique dans la figure est mm.

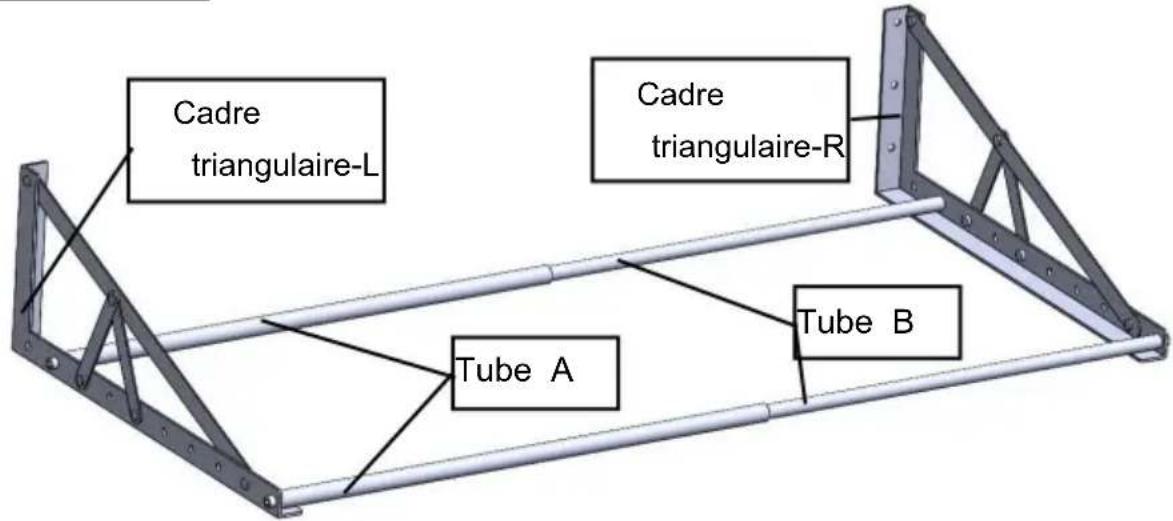

Liste des pièces

Non.	Nom Image	Caractéristiques			Qté
1	Cadre triangulaire-L	/			1
2	Cadre triangulaire-R	/			1
3	Tube A	25			2
4	Tube B	20			2
5 Vis à six pans creux		M10*35			4
6	vis tire-fond	M8*70			6
7	Manuel	/	/		1

Support à pneus ASSEMBLAGE

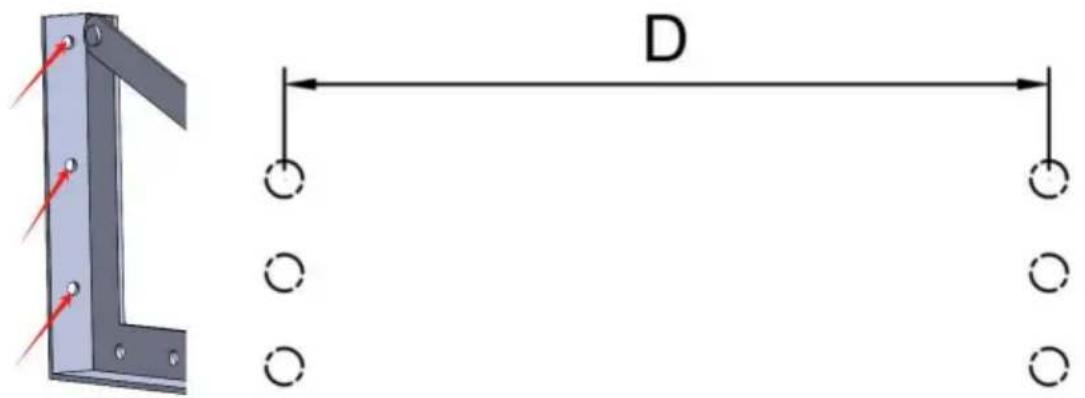

ÉTAPE 1. Les trous de montage correspondant aux cadres triangulaires sont marqué sur le mur avec des marqueurs.

En fonction de votre espace de montage ou de la largeur du pneu que vous souhaitez

emplacement, choisissez la taille de montage « D » du rack. La taille « D » ne doit pas dépasser 1350 mm (53,15 pouces).

Remarque : assurez-vous que les trous de montage sont sur la même ligne horizontale.

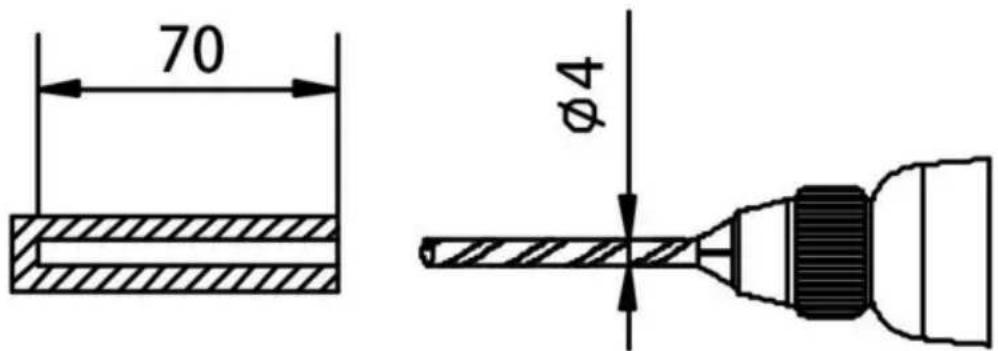

ÉTAPE 2. Comme indiqué sur la figure suivante, percez un trou dans le mur en bois avec une perceuse électrique. Il est recommandé que le diamètre du trou soit de 4 mm.

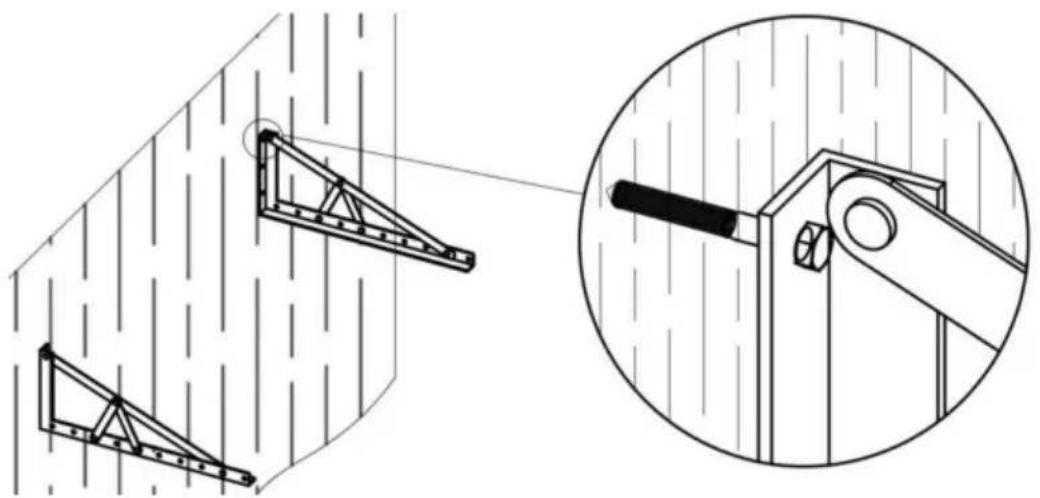

ÉTAPE 3. Fixez les deux cadres triangulaires au mur à l'aide de tire-fonds.

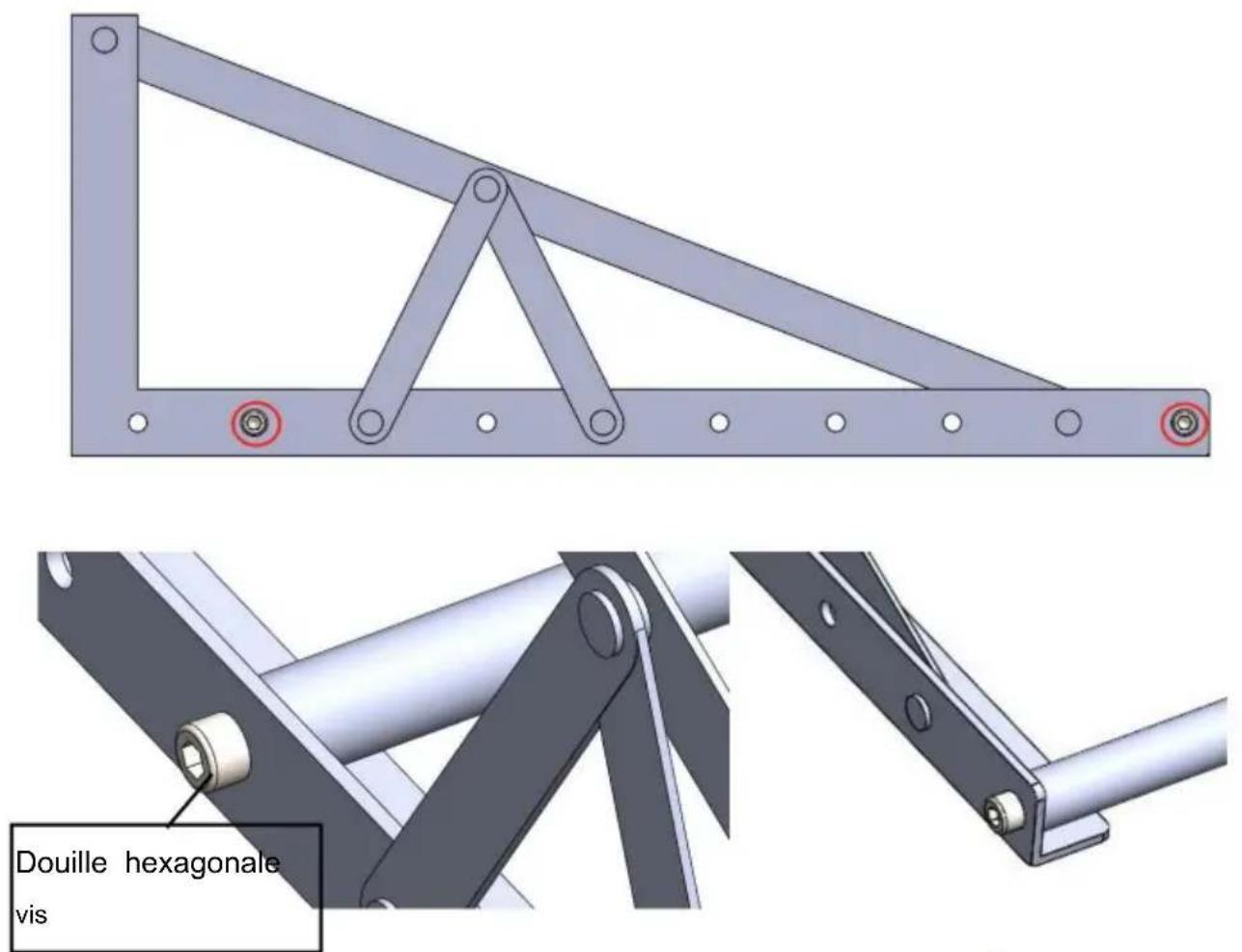

ÉTAPE 4. Connectez le tuyau au trou de montage des cadres triangulaires et serrez-le avec une vis à six pans creux M10 * 35 mm. Il est recommandé

pour installer le tuyau sur les deux trous comme indiqué sur la figure.

Remarque : Vous pouvez ajuster la position d'installation du tuyau en fonction des spécifications du pneu placé.

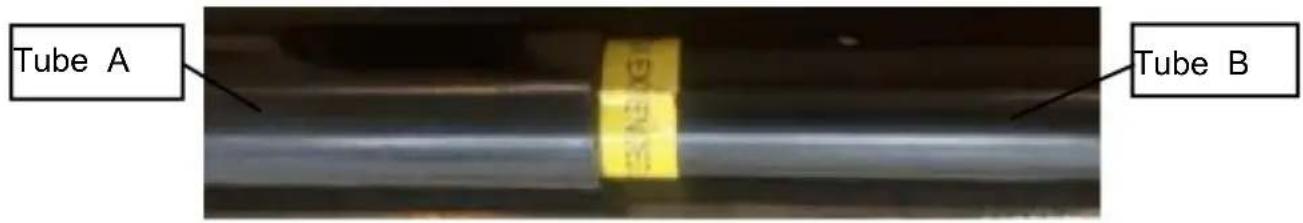

Remarque : Le tuyau B est marqué de la longueur d'installation maximale. Lors de l'installation, la longueur de raccordement des tuyaux A et B ne doit pas être inférieure à la longueur marquée.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.
