TC0519 - Bandenopslag Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandsteun voor banden
Merk	Vevor
Model	TC0519
Afmetingen	1420 x 265 x 685 mm (L x H x D, max)
Materiaal	Staal
Inhoud van de doos	2 driehoekige frames (L en R), 2 buizen A (25 mm), 2 buizen B (20 mm), 4 inbusschroeven M10x35, 6 houtdraadbouten M8x70, handleiding
Installatietype	Aan de muur, op een houten muur met dikte ≥ 8 cm
Gebruik	Alleen binnen
Draagvermogen	Niet gespecificeerd, voor opslag van standaard autobanden
Voorzorgsmaatregelen	Niet laten gebruiken door kinderen. Monter volgens de instructies. Capaciteit alleen geldig bij volledige montage. Houd het montagegebied schoon en goed verlicht.
Onderhoud	Reinigen met een vochtige doek en een mild reinigingsmiddel
Onderdelen	Schroeven en buizen verkrijgbaar via de fabrikant (www.vevor.com/support)
Repareerbaarheid	Eenvoudige structuur: onderdelen kunnen afzonderlijk worden vervangen
Veiligheid	Lees de handleiding voor gebruik. Vermijd scherpe voorwerpen. Niet monteren onder invloed van middelen.
Algemene informatie	Garantie en technische ondersteuning: www.vevor.com/support

Veelgestelde vragen - TC0519 Vevor

Hoe installeer ik de bandensteun Vevor TC0519?

Om de steun te installeren, markeer de montagegaten op een houten muur (dikte ≥ 8 cm) op de gewenste afstand D (max 1350 mm). Boor gaten van 4 mm diameter. Bevestig de twee driehoekige frames aan de muur met behulp van de houtdraadbouten M8x70. Steek vervolgens de buizen A en B in de gaten van de frames en draai ze vast met de inbusschroeven M10x35. Zorg ervoor dat de buizen horizontaal zijn en dat de verbindingslengte van buizen A en B overeenkomt met de markering op buis B.

Op welk type muur kan deze steun worden geïnstalleerd?

Deze steun mag alleen worden geïnstalleerd op een houten muur met een dikte van minimaal 8 cm. Het is niet geschikt voor muren van beton, baksteen of gipsplaat.

Wat zijn de afmetingen van de steun?

De maximale afmetingen zijn: lengte 1420 mm, hoogte 265 mm, diepte 685 mm. De afstand tussen de frames (D) kan worden aangepast tot 1350 mm, afhankelijk van de breedte van de banden.

Hoeveel banden kunnen worden opgeslagen?

Het draagvermogen is niet gespecificeerd, maar de steun is ontworpen voor het opslaan van standaard autobanden. Over het algemeen kunnen er tot 4 banden worden geplaatst, afhankelijk van hun grootte.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een markeerstift, een elektrische boor met een boor van 4 mm, een inbussleutel voor de inbusschroeven en eventueel een waterpas nodig om de horizontaliteit te controleren.

Hoe pas ik de afstand tussen de frames aan?

De afstand D tussen de frames kan tijdens de installatie worden aangepast door de juiste montagegaten in de muur te kiezen. D mag niet groter zijn dan 1350 mm. U kunt ook de positie van de buizen in de gaten van de frames aanpassen om zich aan te passen aan de breedte van de banden.

Welke veiligheidsmaatregelen moeten worden genomen?

Lees de volledige handleiding voor de installatie. Houd kinderen op afstand omdat het product geen speelgoed is. Zorg ervoor dat het montagegebied schoon en goed verlicht is. Monteer niet als u moe bent of onder invloed bent. Gebruik de steun alleen binnen.

Kan de steun buitenshuis worden gebruikt?

Nee, deze steun is uitsluitend bedoeld voor binneninstallatie. Blootstelling aan weersinvloeden kan de metalen onderdelen beschadigen en de veiligheid in gevaar brengen.

Wat te doen als er onderdelen ontbreken?

Als er onderdelen ontbreken, neem dan contact op met de klantenservice via de website www.vevor.com/support. U kunt ook vragen om vervangende onderdelen onder garantie.

Waar vind ik technische ondersteuning?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support. U kunt ook contact opnemen met de UK-vertegenwoordiger: YH CONSULTING LIMITED te 60329 Frankfurt am Main.

GEBRUIKSAANWIJZING TC0519 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

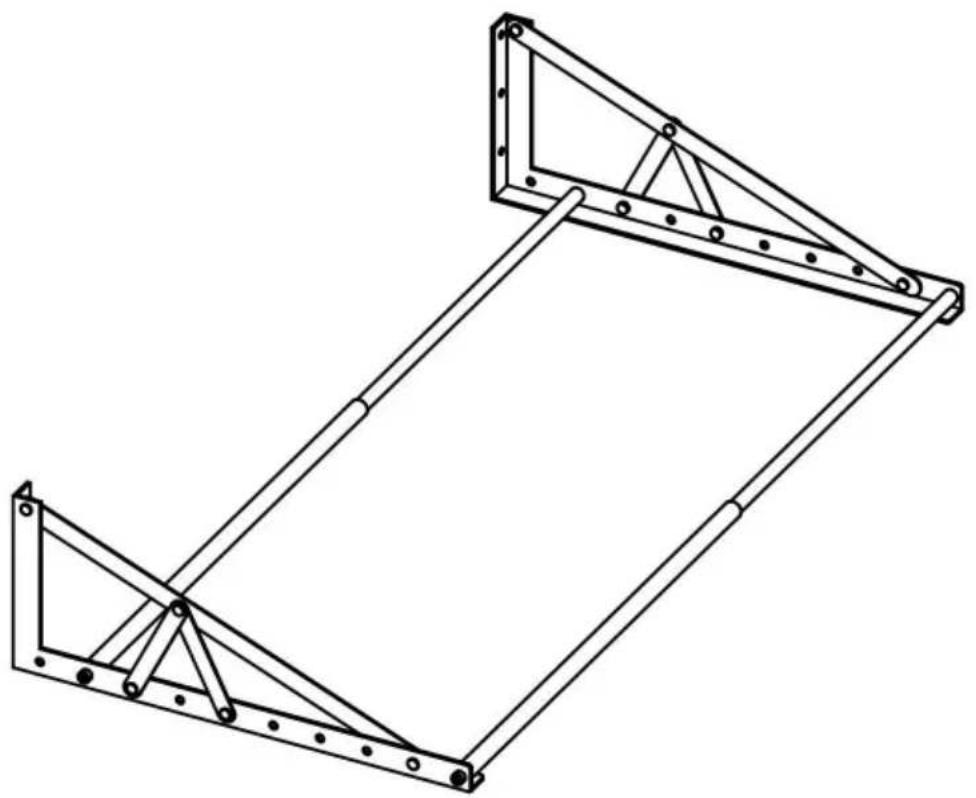

BANDENREK

MODEL: TC0519

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u het apparaat bedient.

of het onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en

Het niet opvolgen van de instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen.

- Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Laat het niet toe kinderen om te spelen.

VOORZORGSMAATREGELEN BIJ DE INSTALLATIE

1. Monteer alleen volgens deze instructies. Onjuiste montage kan leiden tot gevaren.
2. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
3. Mogelijkheden gelden alleen voor een correct en volledig gemonteerd product.
4. Houd omstanders uit de buurt tijdens de montage.
5. Kom niet in actie als u moe bent of onder invloed van alcohol, drugs of medicatie.
6. Houd het apparaat uit de buurt van scherpe punten, messen en andere voorwerpen.
7. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, raadpleegt u het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar. onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

ÿ De bandenhouder wordt alleen op houten wanden geïnstalleerd, de dikte van het hout muur minimaal 8cm zijn.

ÿ Wordt alleen gebruikt om banden te plaatsen.

VOORZICHTIGHEID:

ÿ Let er bij het installeren van de bandenhouder op dat u de houder in een

horizontale toestand, om een betere ervaring te hebben met het plaatsen van items

ÿ Dit product is uitsluitend bedoeld voor gebruik binnenshuis.

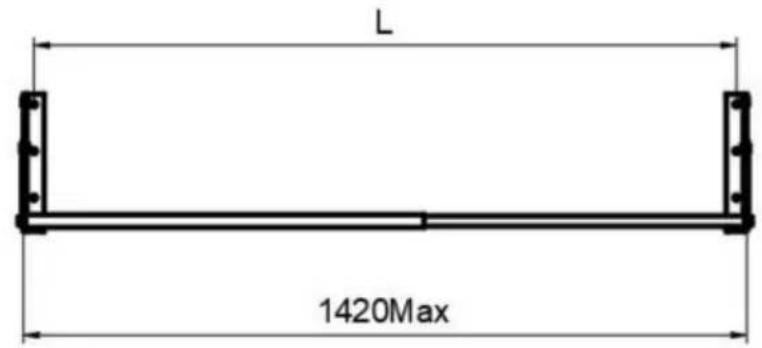

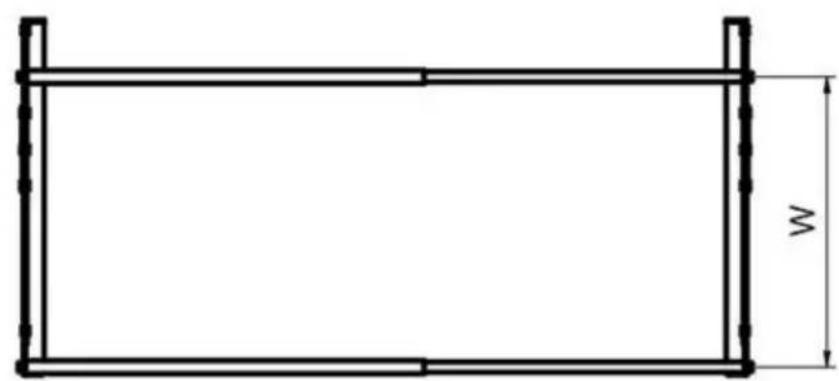

SPECIFICATIE

Let op: De eenheid in de afbeelding is mm.

Onderdelenlijst

Nee.	Naam Afbeelding	Specificaties			Hoeveelheid
1	Driehoekig frame-L	/			1
2	Driehoekig frame-R	/			1
3	Buis A	ÿ25			2
4	Buis B	ÿ20			2
5	Inbusschroef	M10*35			4
6	vertragingsschroeven	M8*70			6
7	Handmatig	/	/		1

Bandenrek MONTEREN

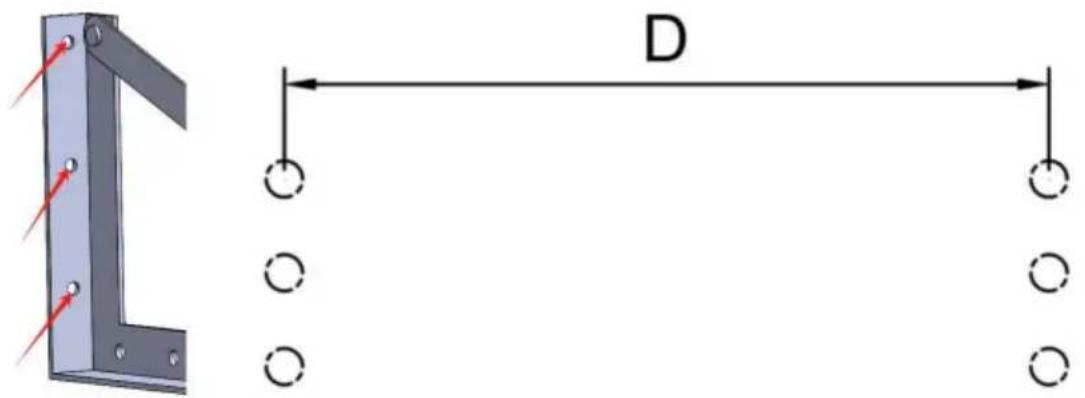

STAP 1. De montagegaten die overeenkomen met driehoekige frames zijn met stiften op de muur aangegeven.

Afhankelijk van uw montageruimte of de breedte van de band die u wilt

Kies op de juiste plaats de montagemaat "D" van het rek. De maat "D" mag niet groter zijn dan 1350 mm (53,15 inch).

Let op: Zorg ervoor dat de montagegaten op dezelfde horizontale lijn liggen.

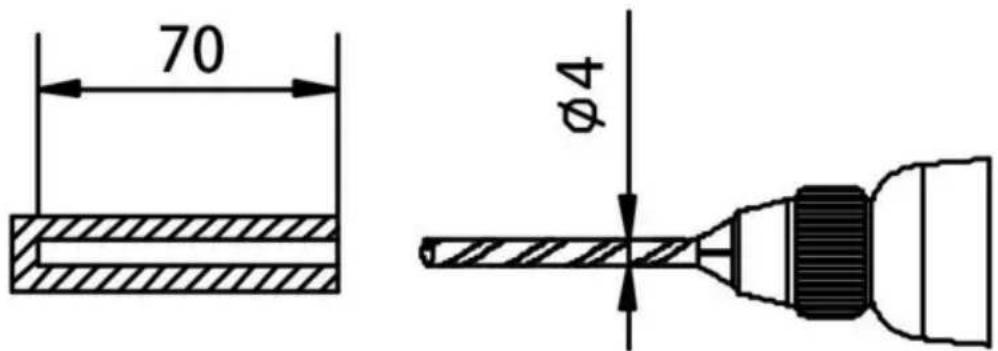

STAP 2. Boor, zoals weergegeven in de volgende afbeelding, een gat in de houten wand met een elektrische boormachine. De aanbevolen diameter van het gat is 4 mm.

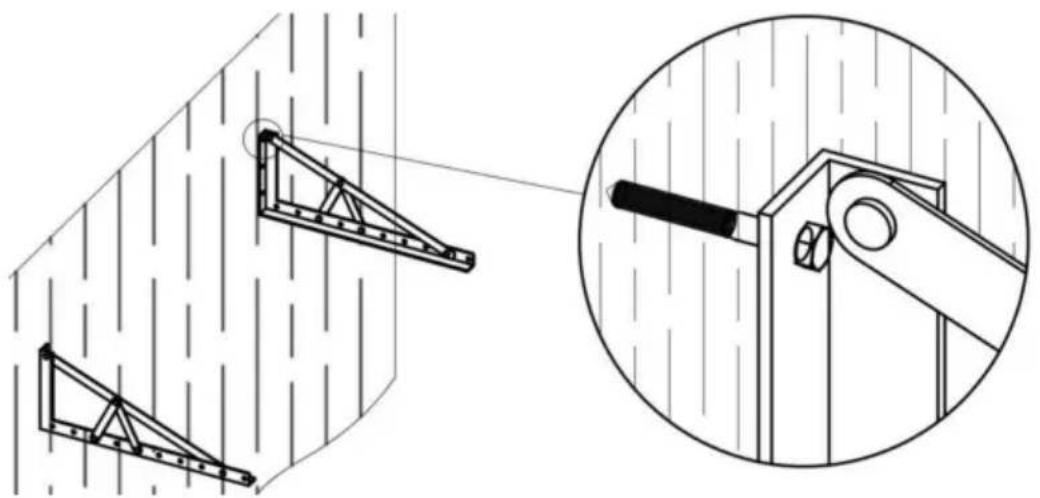

STAP 3. Bevestig de twee driehoekige frames met behulp van houtdraadbouten aan de mu

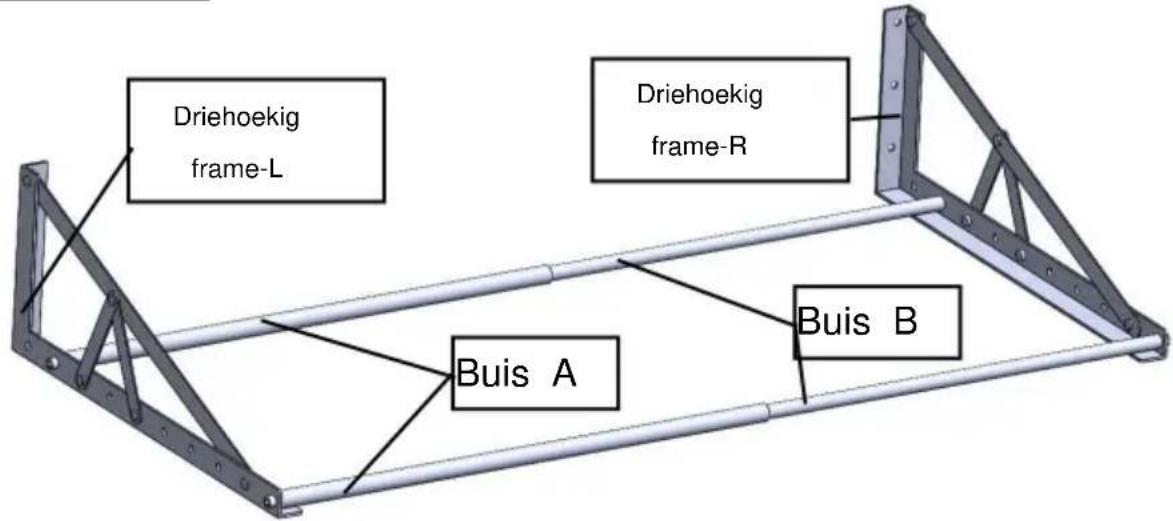

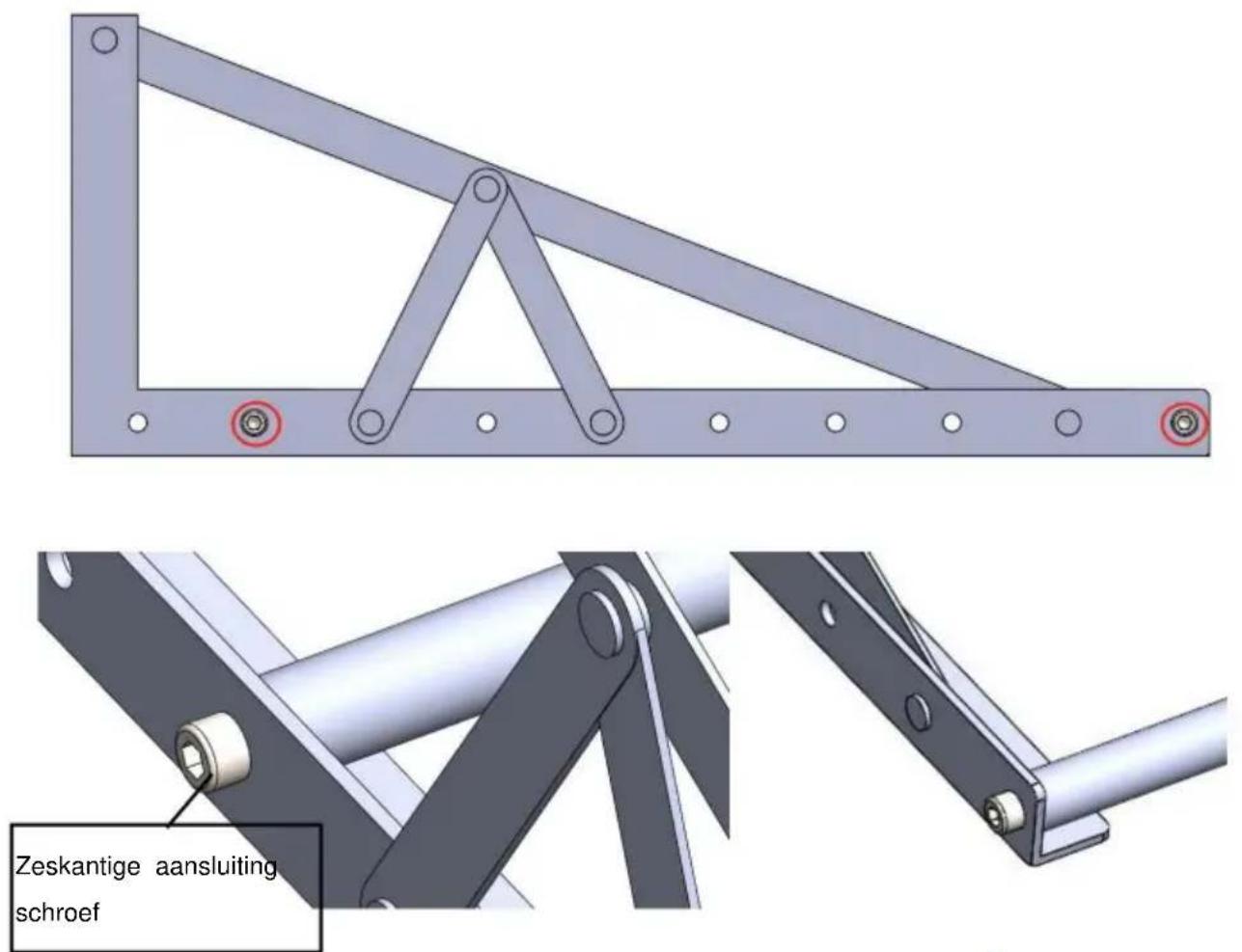

STAP 4. Sluit de pijp aan op het montagegat van de driehoekige frames en draai deze vast met een M10*35mm zeskantschroef. Het wordt aanbevolen

om de pijp op de twee gaten te installeren zoals aangegeven in de afbeelding.

Let op: U kunt de montagepositie van de buis aanpassen aan de specificaties van de geplaatste band.

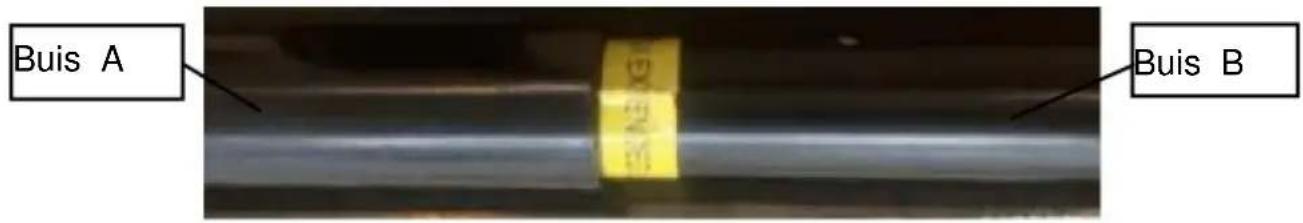

Let op. Pijp B is gemarkeerd met de markering voor de maximale installatielengte. Bij de installatie mag de verbindingslengte van pijp A en B niet kleiner zijn dan de gemarkeerde lengte.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
