Producttype	Muursteun voor banden
Merk	Vevor
Model	TC0513
Afmetingen (L x B x H)	Max 1440 x 550 x 550 mm
Materiaal	Staal (schatting)
Netto gewicht	Ongeveer 5 kg (schatting)
Draagvermogen	Tot 4 personenwagenbanden (schatting)
Installatietype	Wandmontage op hout (minimale dikte 8 cm)
Voeding	Geen (handmatig apparaat)
Hoofdfunctie	Verticale opslag van banden om ruimte te besparen
Meegeleverde onderdelen	2 steunconstructies, 2 buizen A (25 mm), 2 buizen B (20 mm), 4 zeskantbouten M10x35, 6 parkerschroeven M8x70, 2 penconstructies, handleiding
Onderhoud en reiniging	Reinigen met een droge doek; periodiek controleren of de schroeven vastzitten
Veiligheid	Niet laten gebruiken door kinderen; installatie-instructies opvolgen; capaciteit alleen van toepassing bij correcte montage
Reserveonderdelen en repareerbaarheid	Standaard schroeven in de handel verkrijgbaar; neem contact op met Vevor support voor specifieke onderdelen
Garantie	Elektronische garantie via www.vevor.com/support
Beoogd gebruik	Alleen binnen, voor opslag van banden

Veelgestelde vragen - TC0513 Vevor

Wat is het maximale draagvermogen van de Vevor TC0513 steun?

De exacte capaciteit staat niet in de handleiding, maar de steun kan tot 4 personenwagenbanden van standaardmaat bevatten (schatting). Voor zwaardere banden (4x4, bestelwagen), verminder het aantal.

Kan de Vevor TC0513 steun worden geïnstalleerd op een betonnen of stenen muur?

Nee, volgens de handleiding wordt de steun alleen op houten muren van minimaal 8 cm dikte geïnstalleerd. Gebruik voor andere materialen geschikte pluggen, maar dit is niet gegarandeerd door de fabrikant.

Welke gereedschappen zijn nodig om de bandensteun TC0513 in elkaar te zetten?

U heeft een elektrische boor nodig (om gaten van 4 mm in het hout te boren), een schroevendraaier of een sleutel om de inbusschroeven M10x35 en parkerschroeven M8x70 vast te draaien.

Hoe pas ik de breedte van de steun aan voor verschillende banden?

De afstand tussen de twee steunconstructies kan worden aangepast door de buizen A en B te verplaatsen. Maat 'D' (afstand tussen steunen) mag niet groter zijn dan 1380 mm. Pas aan volgens de breedte van uw banden.

Kan ik de Vevor TC0513 steun buitenshuis gebruiken?

Nee, de handleiding geeft aan dat dit product bedoeld is voor installatie binnenshuis. Blootstelling aan weersinvloeden kan de steun en de banden beschadigen.

Wordt de steun geleverd met schroeven voor installatie?

Ja, de set bevat 6 parkerschroeven M8x70 om de steunen aan de muur te bevestigen en 4 zeskantbouten M10x35 om de buizen aan de steunen te bevestigen.

Hoe onderhoud ik de Vevor TC0513 bandensteun?

Reinig hem regelmatig met een droge doek om stof te verwijderen. Controleer periodiek of alle schroeven vastzitten, vooral na de eerste installatie.

Welke soorten banden kunnen op deze steun worden geplaatst?

De steun is geschikt voor autobanden (personenauto's, compacte SUV's). Controleer voor grote of zeer zware banden (vrachtwagen, tractor) het draagvermogen en de maximale breedte van 550 mm.

Is het product gegarandeerd? Hoe neem ik contact op met de support?

Ja, Vevor biedt een elektronische garantie. Ga naar www.vevor.com/support voor technische ondersteuning en het garantiebewijs.

Zijn er specifieke veiligheidsmaatregelen?

Ja, lees de handleiding aandachtig. Laat kinderen de steun niet gebruiken of ermee spelen. Monteer hem correct en overschrijd de capaciteit niet. De steun moet horizontaal worden geïnstalleerd voor betere stabiliteit.

GEBRUIKSAANWIJZING TC0513 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

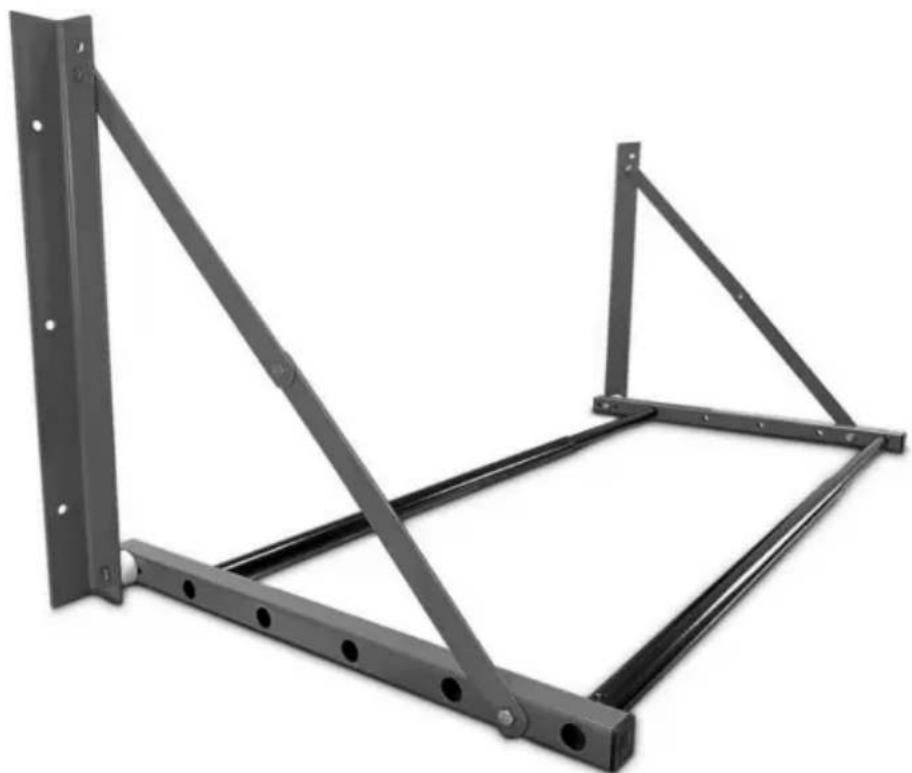

BANDENREK

MODEL: TC0513

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet naleven van deze

waarschuwingen en instructies kunnen persoonlijk letsel of schade veroorzaken

tot waardevolle eigendommen.

- Voorkom dat kinderen het product gebruiken. En dit product is geen speelgoed. Gebruik het niet kinderen laten spelen.

VOORZORGSMAATREGELEN BIJ DE INSTALLATIE

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Zorg ervoor dat de montageplek schoon en goed verlicht is.
3. Mogelijkheden gelden alleen voor producten die correct en volledig zijn gemonteerd.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet door met de montage als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. Houd het apparaat uit de buurt van scherpe punten, messen en andere voorwerpen.
7. Voor aanvullende informatie over de onderdelen die hieronder worden vermeld, raadpleeg de pagina's van het montageschema in deze handleiding. Pak uit en scheid alle onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

De bandenhouder wordt alleen op houten wanden gemonteerd; de dikte van de houten wand moet minimaal 8 cm zijn.

Wordt alleen gebruikt om banden te plaatsen.

VOORZICHTIGHEID:

Let er bij het installeren van de bandenhouder op dat u de houder in ee

horizontale toestand, om een betere ervaring te hebben met het plaatsen van items

Dit product is uitsluitend bedoeld voor gebruik binnenshuis.

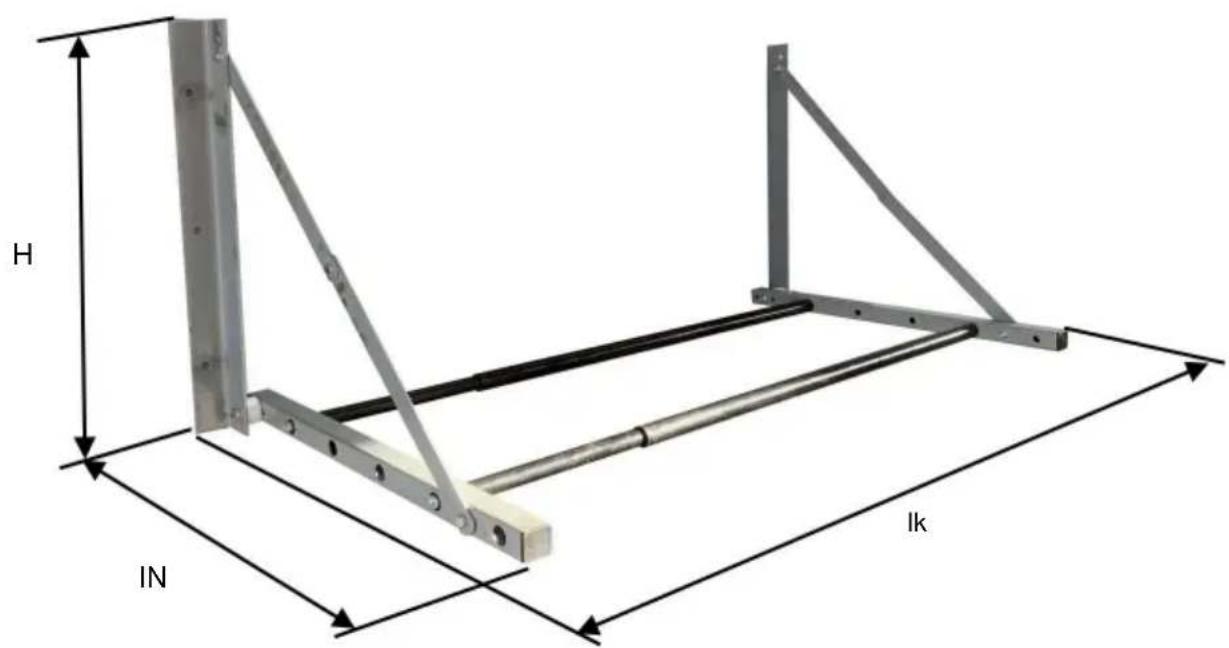

SPECIFICATIE

L*B*H: Maximaal 1440*550*550 mm

Onderdelenlijst

Nee. Naam		Specificaties	Afbeelding	Hoeveelheid
1	SteunMontage-L	/		1
2	SteunAssemblage-R	/		1
3	Buis A	ÿ25		2
4	Buis B	ÿ20		2
5	Zeskantige aansluitingschroef	M10*35		4
6	vertragingsschroeven	M8*70		6
7	Pin-montage	/		2
	Handmatig /8 /			1

Bandenrek MONTEREN

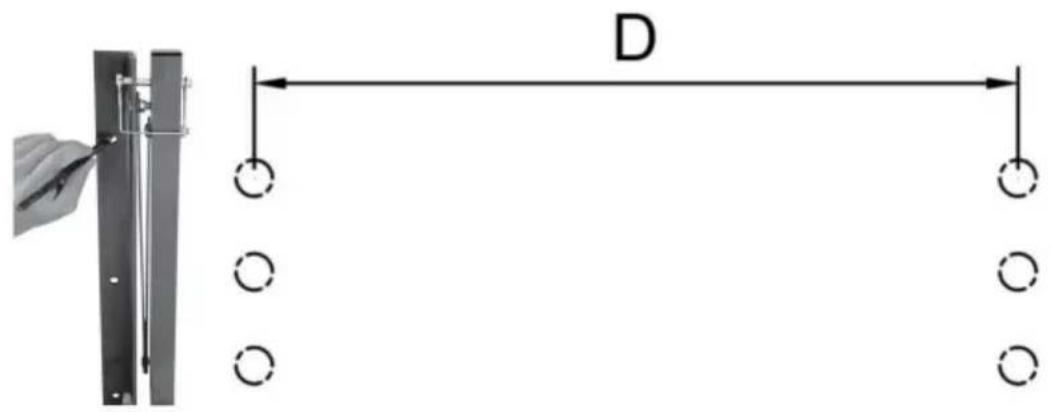

STAP 1. De montagegaten die overeenkomen met de steunmontage zijn met stiften op de muur aangegeven.

Afhankelijk van uw montageruimte of de breedte van de band die u wilt plaatsen, kies de montagemaat "D" van het rek. De maat "D" mag niet groter zijn dan 1380 mm (54,33 inch).

Let op: zorg ervoor dat de montagegaten op dezelfde horizontale lijn liggen.

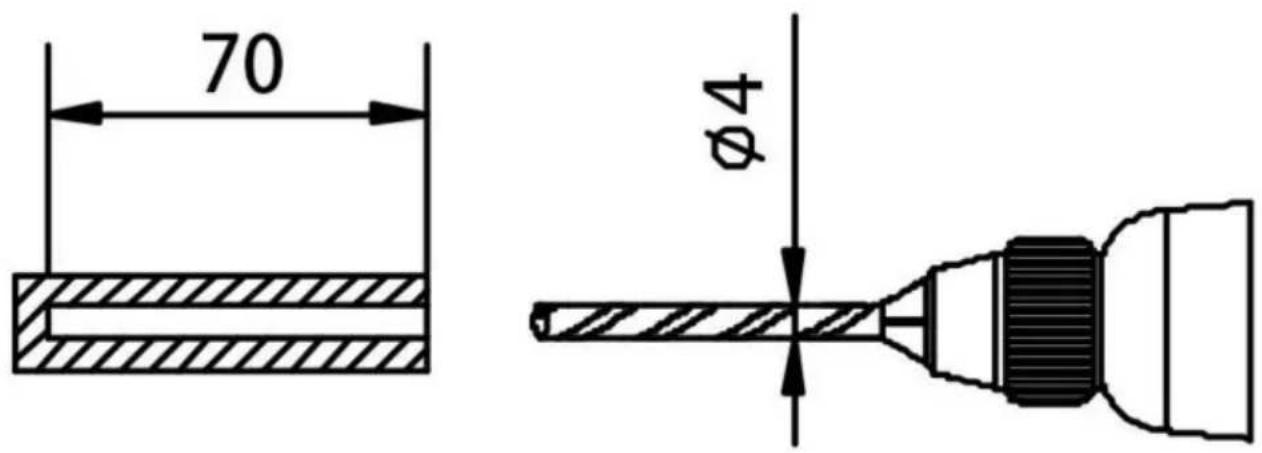

STAP 2. Boor, zoals weergegeven in de volgende afbeelding, een gat in de houten wand met een elektrische boormachine, en het wordt aanbevolen dat de diameter van het gat 4 mm is.

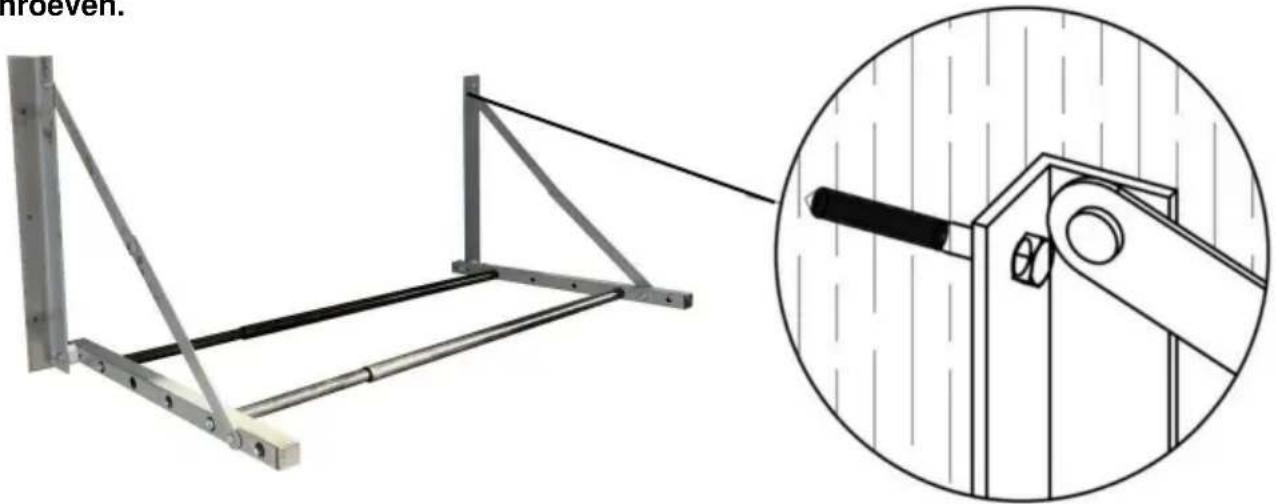

STAP 3. Bevestig de twee steunconstructies aan de muur met behulp van houtschroeven.

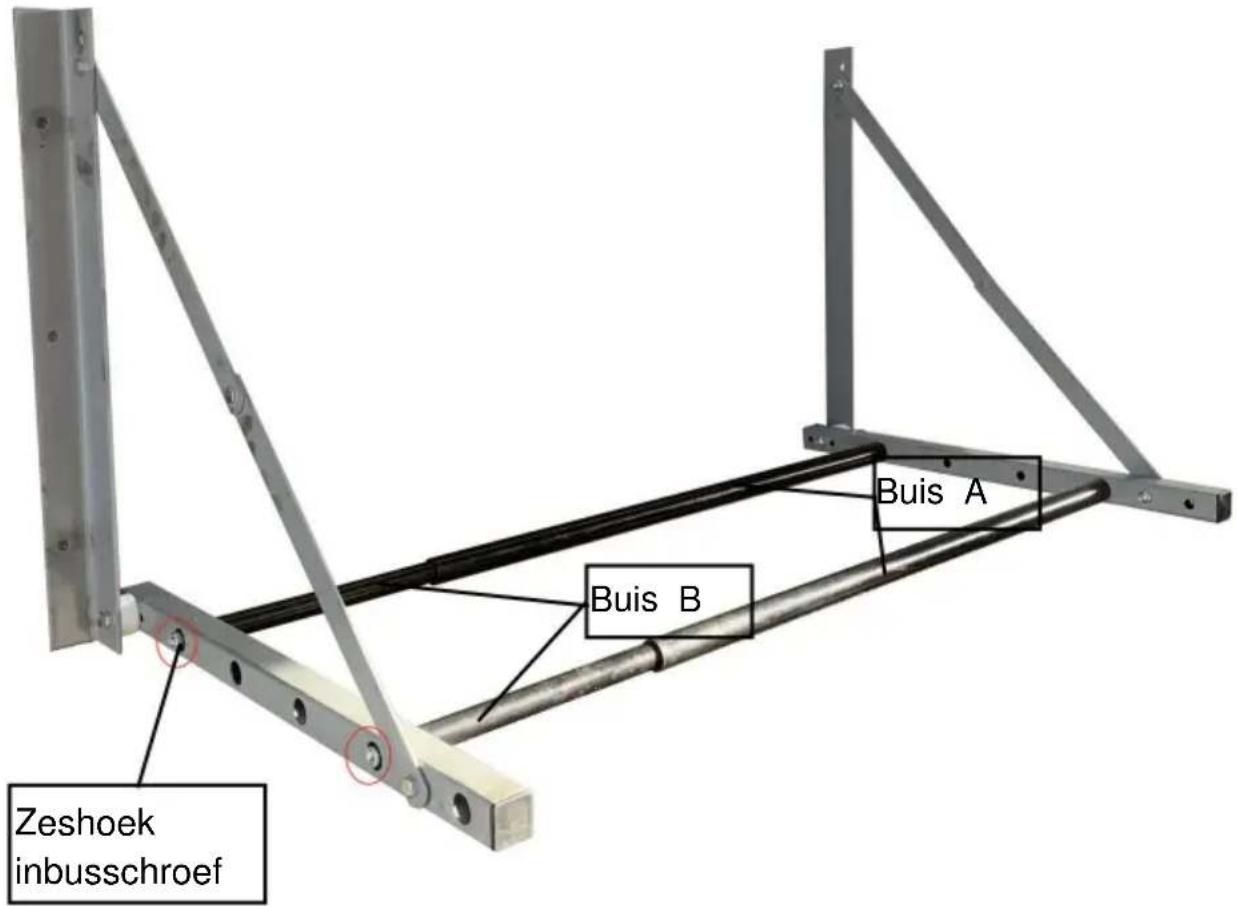

STAP 4. Sluit de pijp aan op het montagegat van de Support Assembly en draai deze vast met een M10*35mm zeskantschroef. Het wordt aanbevolen om de pijp op de twee gaten te installeren zoals weergegeven in de afbeelding.

Let op: U kunt de montagepositie van de buis aanpassen aan de specificaties van de geplaatste band.

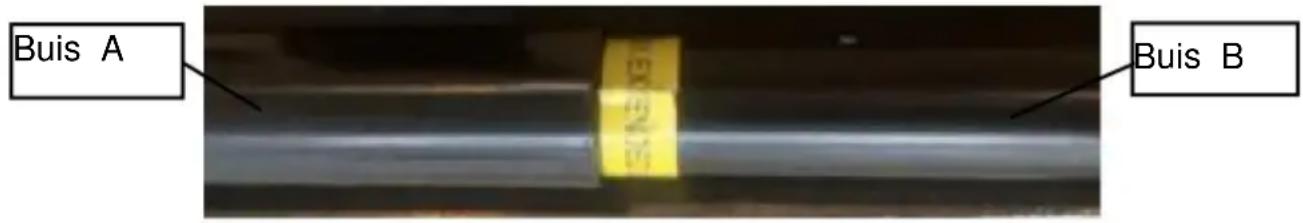

Let op. Buizen B zijn gemarkeerd met de markering voor de maximale installatielengte. Bij de installatie mag de verbindingslengte van buis A en B niet groter zijn dan de maximale installatie kleiner dan de aangegeven lengte.
