TC0513 - Däckförvaring Vevor - Gratis bruksanvisning och manual

Produkttyp	Väggmonterad däckhållare
Märke	Vevor
Modell	TC0513

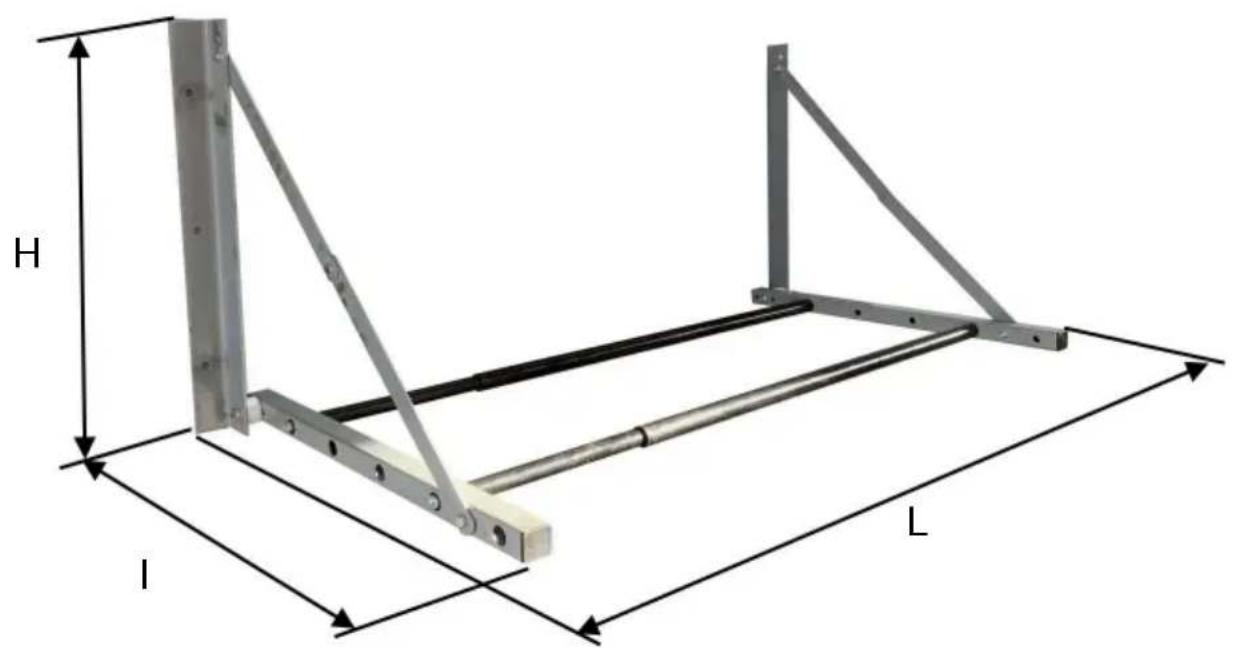

Mått (L x B x H)	Max 1440 x 550 x 550 mm
Material	Stål (uppskattning)
Nettovikt	Cirka 5 kg (uppskattning)
Lastkapacitet	Upp till 4 personbilsdäck (uppskattning)
Installationstyp	Väggfäste på trä (minsta tjocklek 8 cm)
Strömförsörjning	Ingen (manuell enhet)
Huvudfunktion	Vertikal däckförvaring för att spara utrymme
Medföljande delar	2 stödenheter, 2 rör A (25 mm), 2 rör B (20 mm), 4 sexkantskruvar M10x35, 6 skruvar M8x70, 2 tappar, manual
Underhåll och rengöring	Rengör med torr trasa; kontrollera skruvarnas åtdragning regelbundet
Säkerhet	Låt inte barn använda; följ installationsanvisningarna; kapaciteten gäller endast vid korrekt montering
Reservdelar och reparerbarhet	Standardkruvar finns i handeln; kontakta Vevors support för specifika delar
Garanti	Elektronisk garanti via www.vevor.com/support
Avsedd användning	Endast inomhus, för förvaring av däck

Vanliga frågor - TC0513 Vevor

Vad är den maximala lastkapaciteten för Vevor TC0513 hållaren?

Exakt kapacitet anges inte i manualen, men hållaren rymmer upp till 4 personbilsdäck i standardstorlek (uppskattning). För tyngre däck (4x4, skåpbil), minska antalet.

Kan Vevor TC0513-hållaren installeras på betong- eller tegelvägg?

Nej, enligt manualen installeras hållaren endast på träväggar med minst 8 cm tjocklek. För andra material, använd lämpliga pluggar, men detta garanteras inte av tillverkaren.

Vilka verktyg behövs för att montera däckhållaren TC0513?

Du behöver en elektrisk borrmaskin (för att borra 4 mm hål i träet), en skruvmejsel eller nyckel för att dra åt insexskruvarna M10x35 och skruvarna M8x70.

Hur justerar jag hållarens bredd för olika däck?

Avståndet mellan de två stödenheterna kan justeras genom att flytta rören A och B. Måttet 'D' (avstånd mellan stöd) får inte överstiga 1380 mm. Justera efter dina däcks bredd.

Kan jag använda Vevor TC0513-hållaren utomhus?

Nej, manualen anger att produkten är avsedd för endast inomhusinstallation. Exponering för väder och vind kan skada hållaren och däcken.

Medföljer skruvar för installation?

Ja, kitet innehåller 6 skruvar M8x70 för att fästa stöden i väggen och 4 sexkantskruvar M10x35 för att ansluta rören till stöden.

Hur underhåller jag Vevor TC0513-däckhållaren?

Rengör den regelbundet med en torr trasa för att ta bort damm. Kontrollera regelbundet att alla skruvar är åtdragna, särskilt efter den första installationen.

Vilka typer av däck kan placeras på denna hållare?

Hållaren passar bildäck (personbilar, kompakta SUV:ar). För stora eller mycket tunga däck (lastbil, traktor), kontrollera kapaciteten och maxbredd 550 mm.

Har produkten garanti? Hur kontaktar jag supporten?

Ja, Vevor erbjuder en elektronisk garanti. Gå till www.vevor.com/support för teknisk support och garantibevis.

Finns det specifika säkerhetsföreskrifter?

Ja, läs manualen noggrant. Låt inte barn använda eller leka med hållaren. Montera den korrekt och överskrid inte kapaciteten. Hållaren ska installeras horisontellt för bästa stabilitet.

BRUKSANVISNING TC0513 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

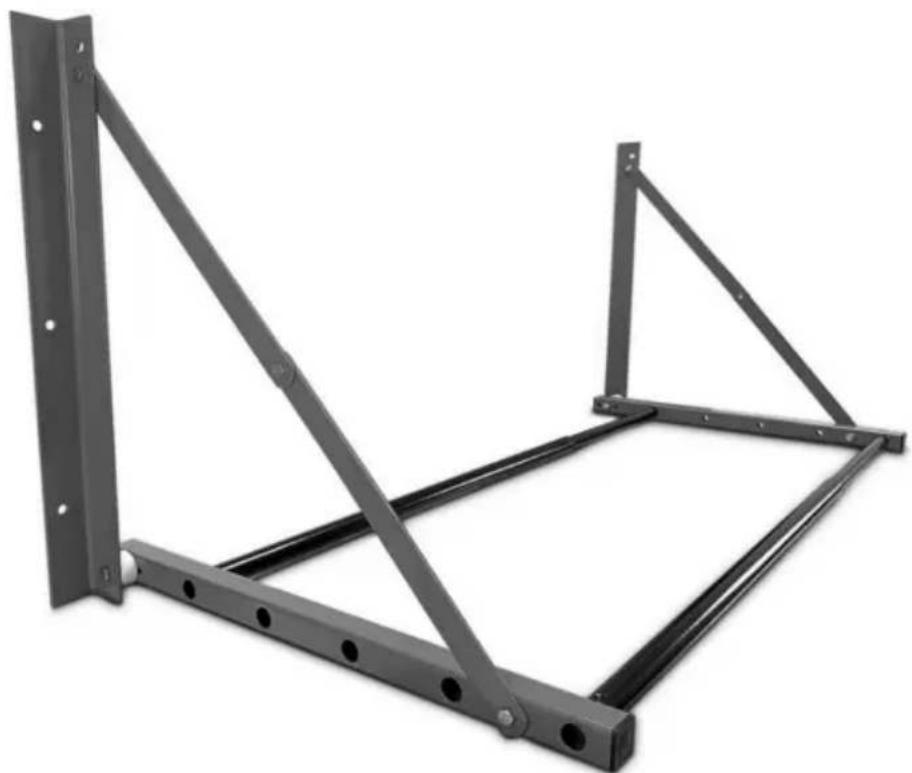

DÄCKHÅLLARE

MODELL: TC0513

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DÄCKHÅLLARE

MODELL: TC0513

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada till värdefull egendom.

•

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada.

till värdefull egendom.

Undvik att barn använder produkten. Den här produkten är inte en leksak. Låt inte barn leka med den.

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTÄLLNING

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror. 2. Håll monteringsområdet rent och väl upplyst.
2. Förmågan gäller endast för korrekt och färdigmonterad produkt.
3. Håll åskådare borta från området under monteringen.
4. Sätt inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
5. Håll dig borta från vassa spetsar, knivar och andra föremål.
6. För ytterligare information om delarna som listas nedan, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta från barns räckvidd.

SPARA DESSA INSTRUKTIONER

SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER

VARNING:

Däckstället installeras endast på träväggar, tjockleken på träväggen ska vara minst 8 cm.

Används endast för att placera däck.

FÖRSIKTIGHET:

När du installerar däckstället, var uppmärksam på att hålla stället i ett

horisontellt tillstånd, för att få en bättre upplevelse av att placera föremål. Denna produkt är endast avsedd för installation inomhus.

SPECIFIKATION

Inga.	Namn	Specifikationer	Bild	ANTAL
1	StödMontering-L	/		1
2	StödMontering-R	/		1
3	Rör A	ÿ 25		2
4	Rör B	ÿ 20		2
5	Sexkantshylsa skruva	M10*35		4
6	eftersläpande skruvar	M8*70		6
7	Stiftmontering	/		2
8 Manuell //				1

Däckställ MONTERING

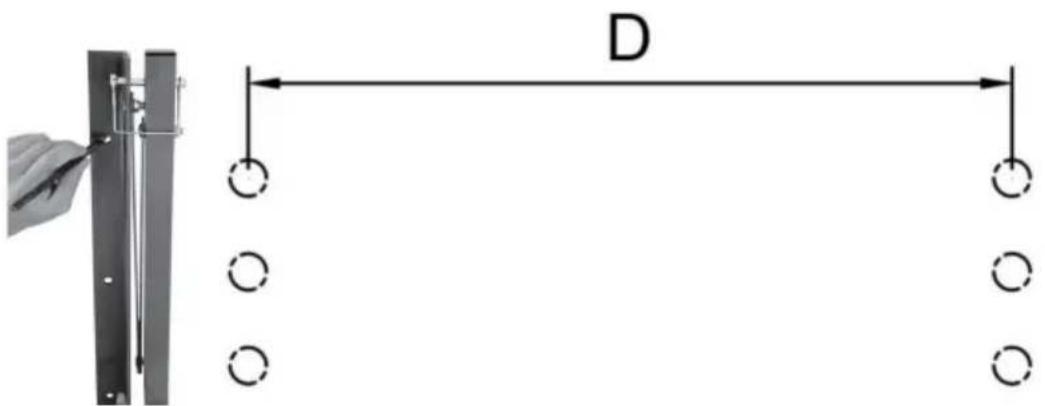

STEG 1. Monteringshålen som motsvarar Support Assembly är markerade på väggen med markörer.

Beroende på ditt monteringsutrymme eller bredden på däcket du vill ställa in, välj monteringsstorlek "D" på stativet. Storleken "D" bör inte överstiga 1380 mm (54,33 tum).

Obs: Se till att monteringshålen är i samma horisontella linje.

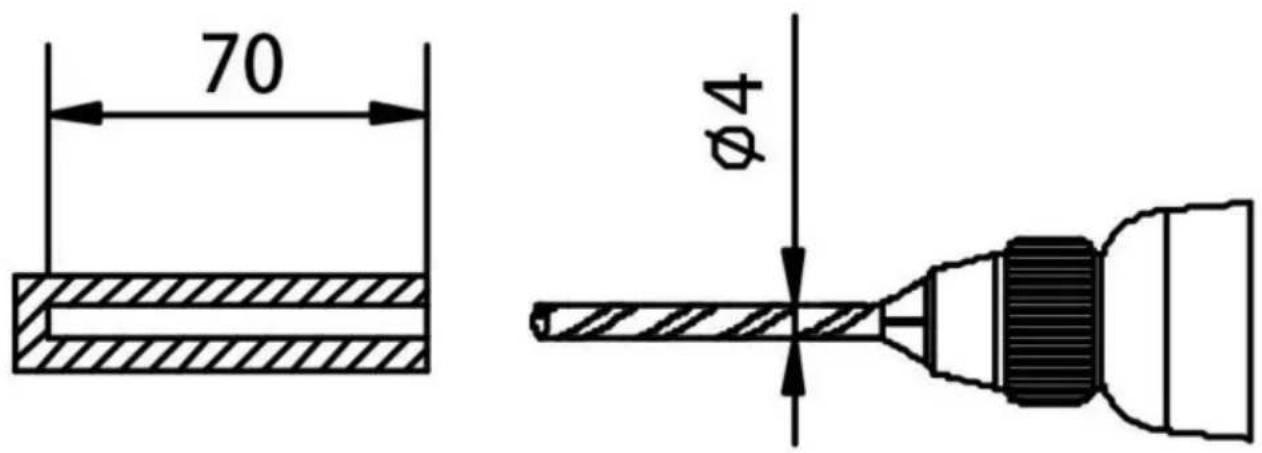

STEG 2. Som visas i följande figur, borra ett hål i träväggen med en elektrisk borr, och det rekommenderas att diametern på hålet är 4 mm.

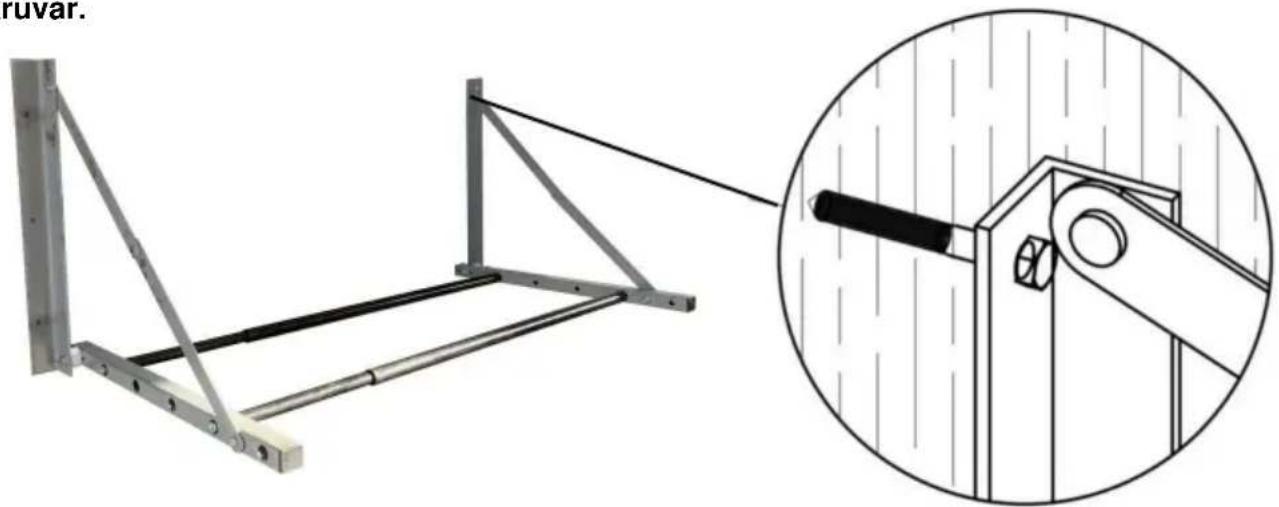

STEG 3. Fäst de två stödenheterna på väggen med träskruvar.

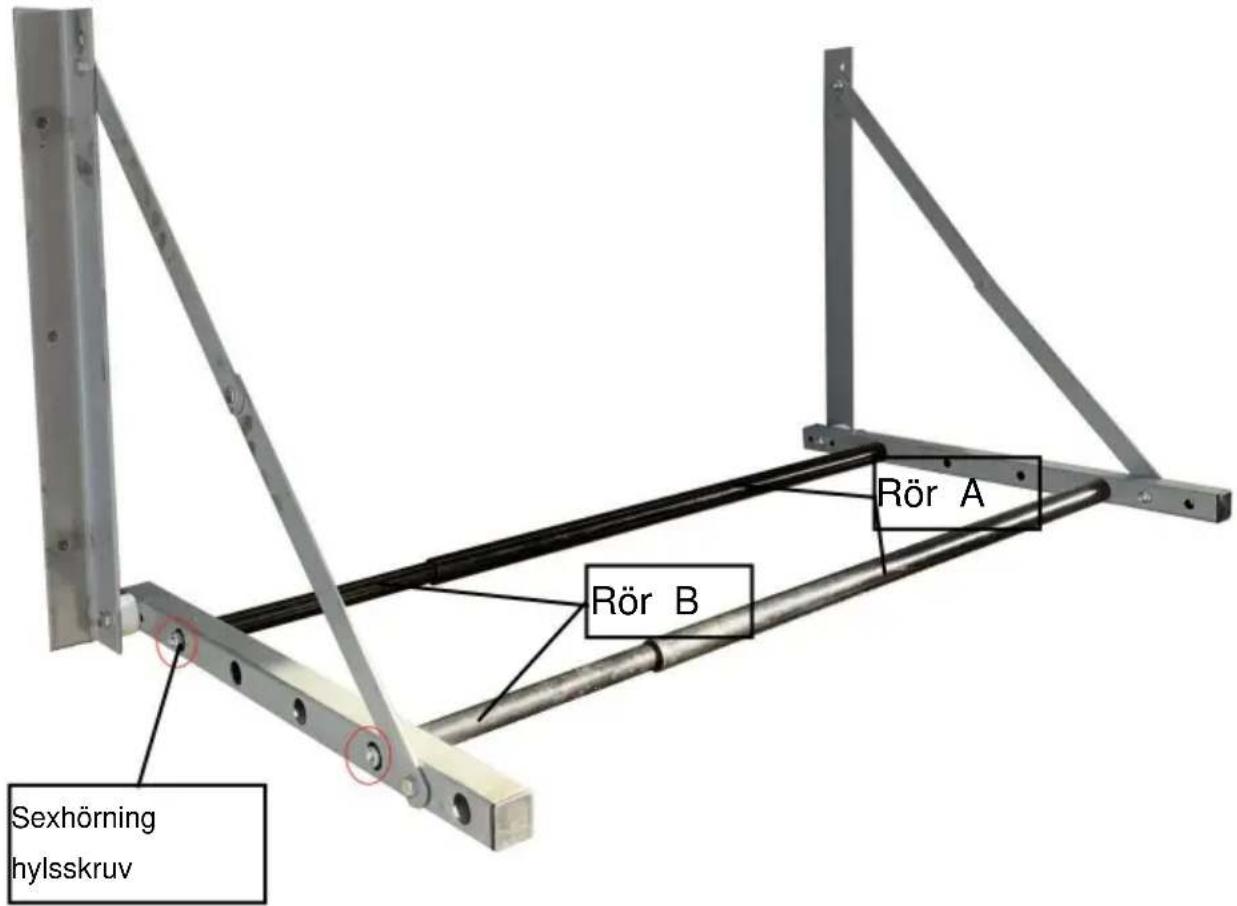

STEG 4. Anslut röret till monteringshålet på stödenheten och dra åt det med M10*35 mm insexskruv. Det rekommenderas att installera röret på de två hålen som visas i figuren.

Obs: Du kan justera rörets monteringsposition enligt specifikationerna för det placerade däcket.

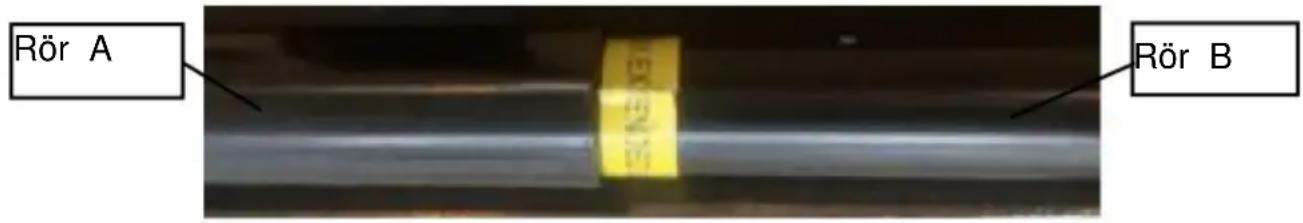

Obs! Rör B är märkt med märket för maximal installationslängd. Vid installation bör anslutningslängden för rör A och B inte vara mindre än den markerade längden.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
