INSTRUKCJA OBSŁUGI TC0513 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STOJAK NA OPONY

MODEL: TC0513

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

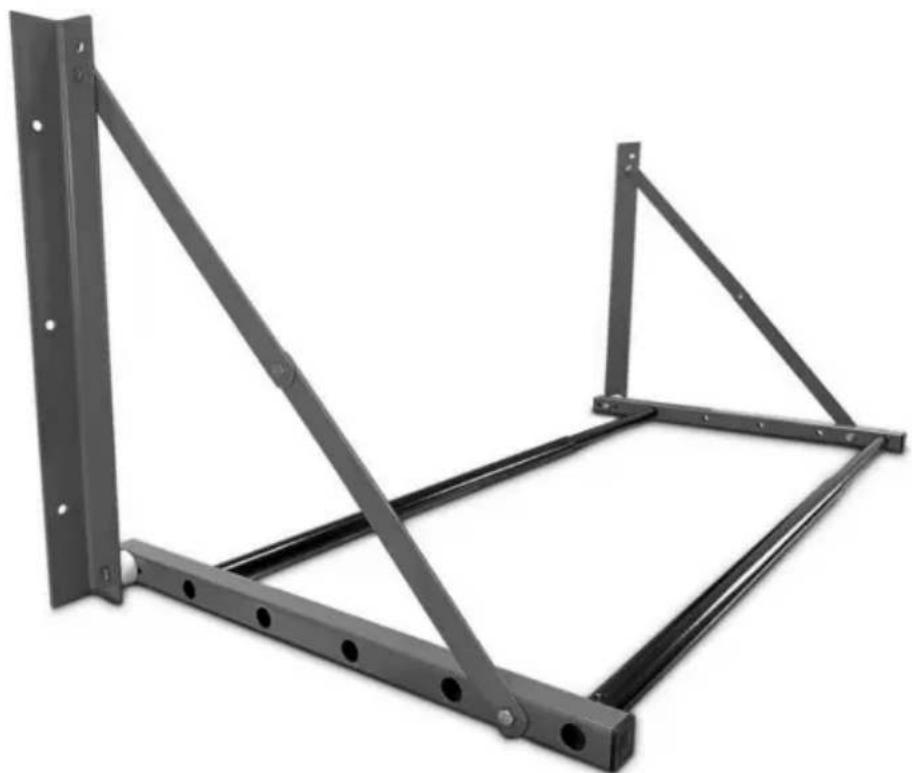

STOJAK NA OPONY

MODEL: TC0513

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć całą instrukcję.

obsługi lub serwisowania tego produktu. Nieprzestrzeganie tych

ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub szkody

do wartościowego mienia.

Unikaj używania produktu przez dzieci. Produkt ten nie jest zabawką. Nie

pozwól dzieciom się bawić.

ŚRODKI OSTROŻNOŚCI PODCZAS KONFIGURACJI

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
3. Możliwości dotyczą wyłącznie prawidłowo i kompletnie zmontowanego produktu.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
6. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej,
   strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i
   oddzielić wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z dala niedostępny dla dzieci.

ZAPISZ TE INSTRUKCJE

BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE:

Stojak na opony montuje się wyłącznie na ścianach drewnianych, grubość

ściana drewniana powinna mieć grubość co najmniej 8cm.

Służy wyłącznie do zakładania opon.

OSTROŻNOŚĆ:

Podczas montażu bagażnika na opony należy zwrócić uwagę na to, aby bagażnik znajdował się w stan poziomy, aby zapewnić lepsze wrażenia z umieszczania przedmiotów Produkt przeznaczony jest wyłącznie do montażu wewnątrz pomieszczeń.

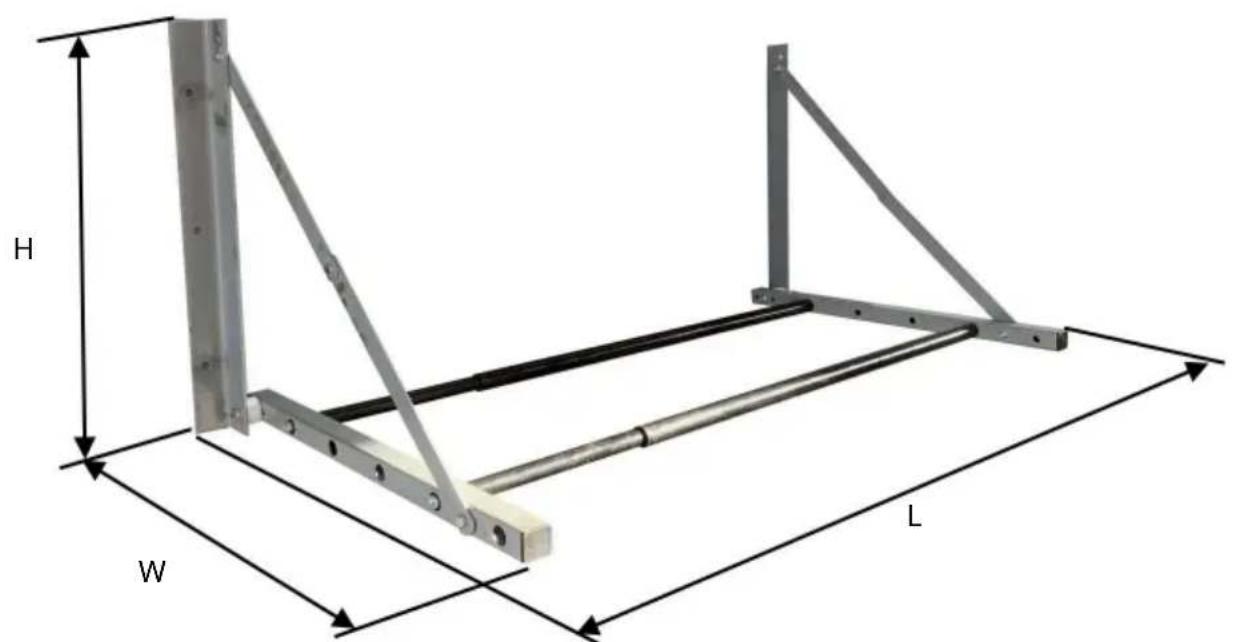

SPECYFIKACJA

H W L

Dł.*szer.*wys.: maks. 1440*550*550 mm

Lista części

NIE. Nazwa		Specyfikacje	Zdjęcie	ILOŚĆ
1	Wsparcie Montaż-L	/		1
2	Wsparcie Montaż-R	/		1
3	Rurka A	Średnica 25 cm		2
4	Rura B	20		2
5	Gniazdo sześciokątne śruba	M10*35		4
6	śruby łamane	M8*70 6
7	Montaż pinów	/		2
	Podręcznik /8 /			1

Montaż stojaka na opony

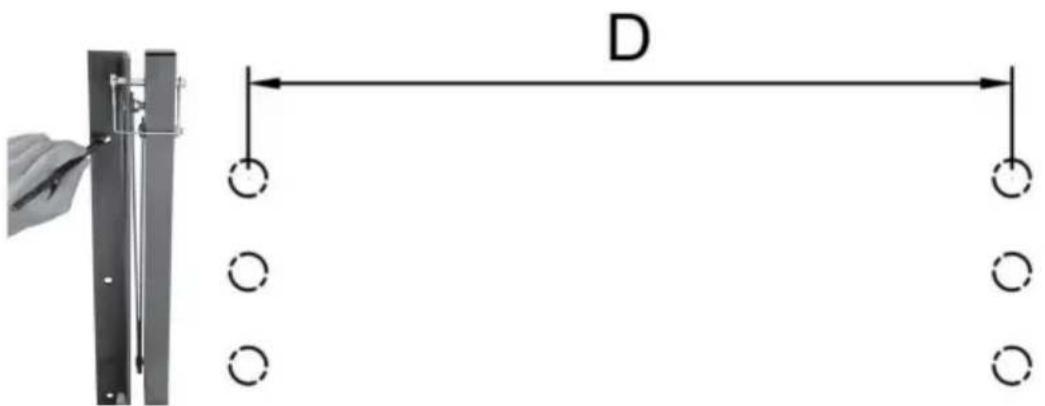

KROK 1. Otwory montażowe odpowiadające zespołowi podporowemu to oznaczone na ścianie markerami.

W zależności od miejsca montażu lub szerokości opony, którą chcesz zamontować miejsce, wybierz rozmiar montażowy „D” stojaka. Rozmiar „D” nie powinien przekraczać 1380 mm (54,33 cala).

Uwaga: Upewnij się, że otwory montażowe znajdują się na tej samej linii poziomej.

D

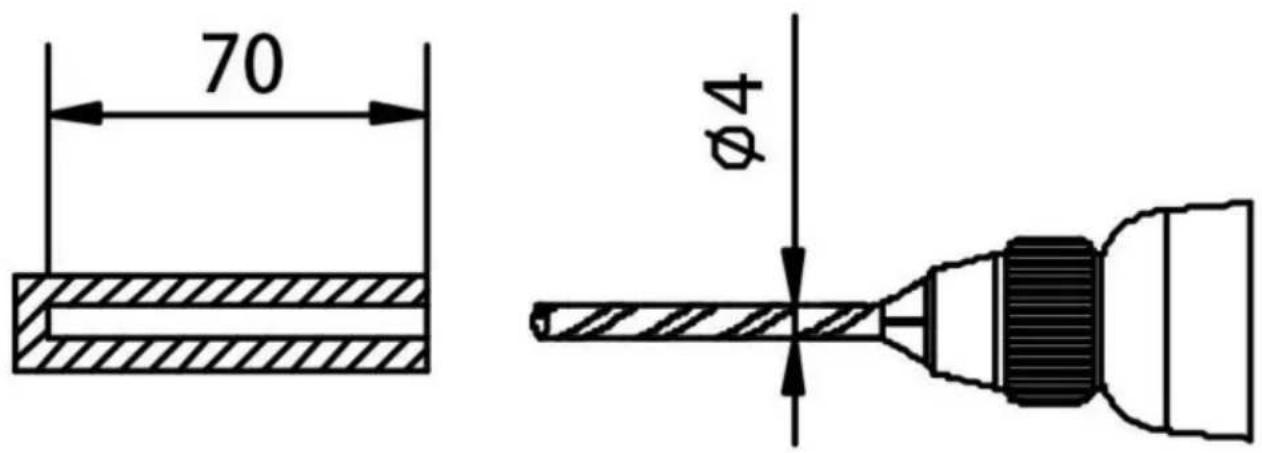

KROK 2. Jak pokazano na poniższym rysunku, wywierć otwór w drewnianej ścianie za pomocą wiertarki elektrycznej i zaleca się, aby średnica otworu wynosiła 4mm.

70 φ4

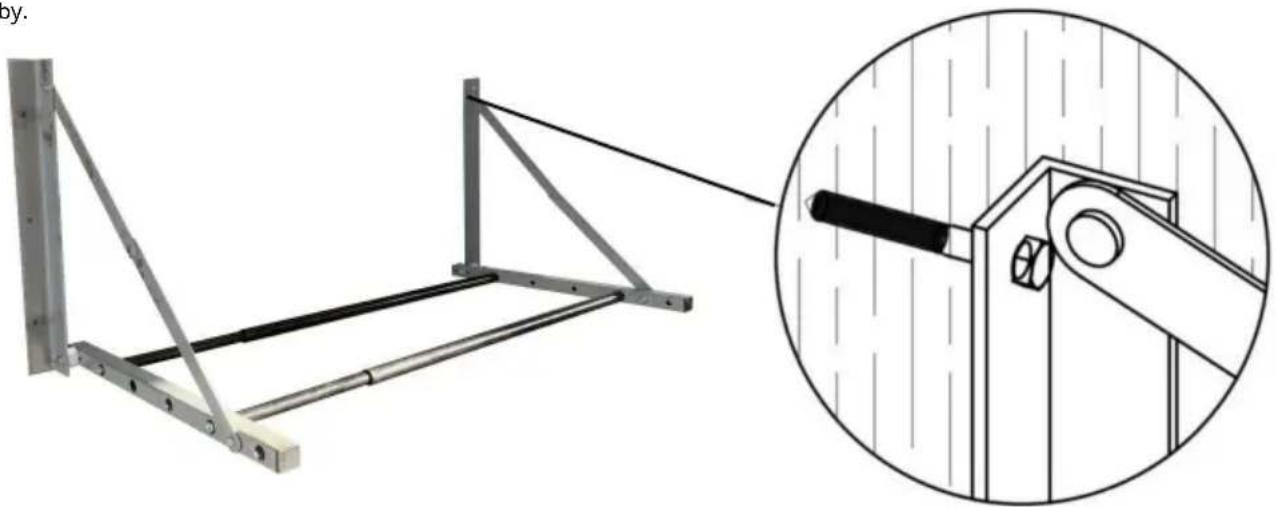

KROK 3. Przymocuj dwa zestawy wsporników do ściany za pomocą drewnianych elementów. śruby.

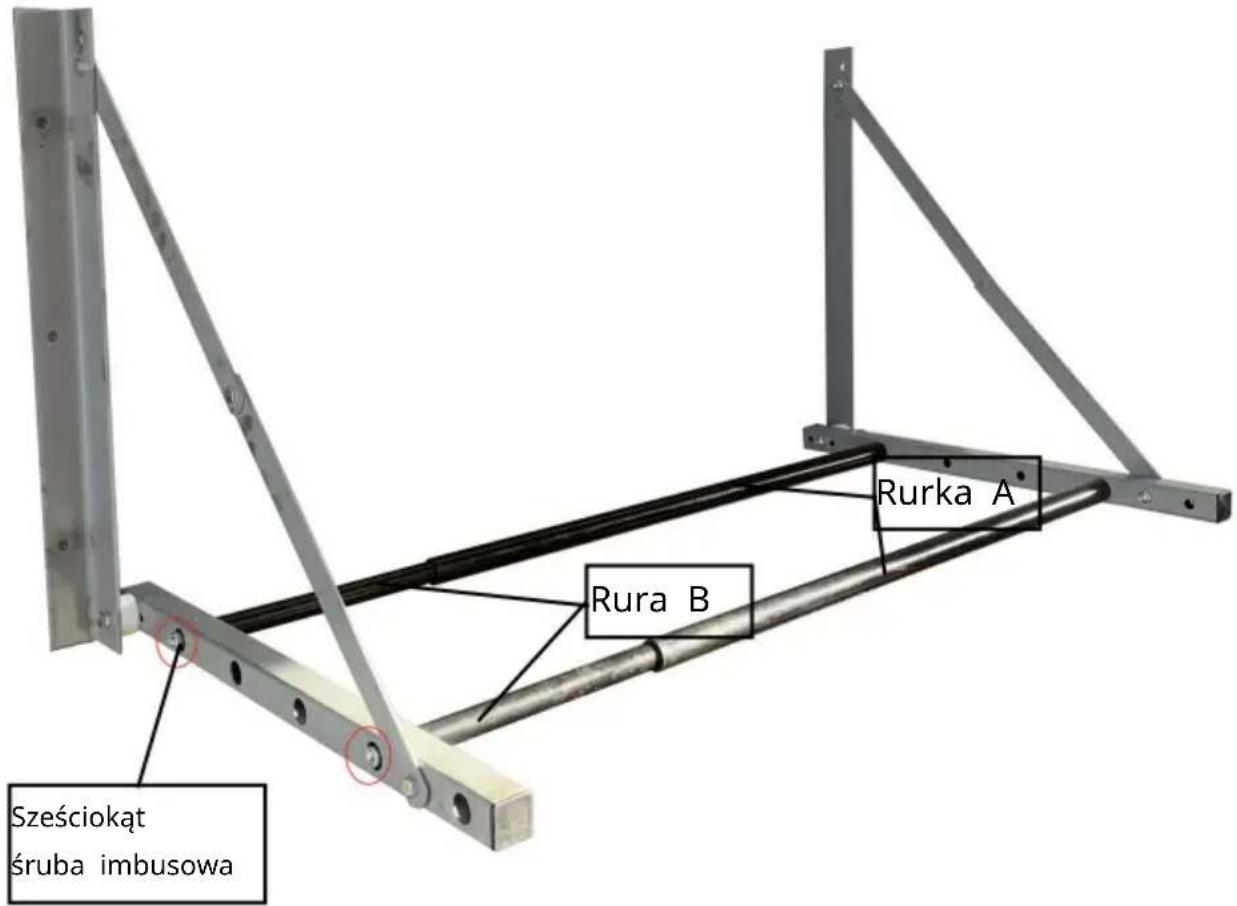

KROK 4. Podłącz rurę do otworu montażowego zespołu podporowego i dokręć ją śrubą imbusową M10*35 mm. Zaleca się zainstalowanie rury w dwóch otworach, jak pokazano na rysunku.

Uwaga: Możesz dostosować pozycję montażu fajki do specyfikacji zamontowanej opony.

Sześciokąt śruba imbusowa Rura B Rurka A

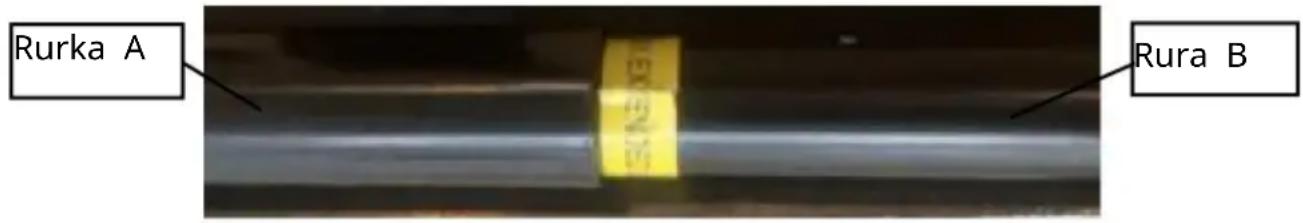

Uwaga. Rura B oznaczona jest maksymalną długością instalacji. Podczas instalacji długość połączenia rury A i B nie powinna być większa. krótsza niż podana długość.

Rurka A Rura B

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
