Produkttyp	Wandhalterung für Reifen
Marke	Vevor
Modell	TC0513
Abmessungen (L x B x H)	Max. 1440 x 550 x 550 mm
Material	Stahl (Schätzung)
Nettogewicht	Ca. 5 kg (Schätzung)
Tragfähigkeit	Bis zu 4 Pkw-Reifen (Schätzung)
Installationstyp	Wandmontage auf Holz (Mindeststärke 8 cm)
Stromversorgung	Keine (manuelles Gerät)
Hauptfunktion	Vertikale Reifenlagerung zur Platzersparnis
Lieferumfang	2 Trägerbaugruppen, 2 Rohre A (25 mm), 2 Rohre B (20 mm), 4 Sechskantschrauben M10x35, 6 Holzschrauben M8x70, 2 Bolzenbaugruppen, Handbuch
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; regelmäßig die Schraubenanzug prüfen
Sicherheit	Kinder nicht benutzen lassen; Installationsanweisungen beachten; Tragfähigkeit nur bei korrekter Montage gültig
Ersatzteile und Reparierbarkeit	Standard-Schrauben im Handel erhältlich; für spezifische Teile Vevor-Support kontaktieren
Garantie	Elektronische Garantie über www.vevor.com/support
Verwendungszweck	Nur für Innenräume, zur Reifenlagerung

Häufig gestellte Fragen - TC0513 Vevor

Wie hoch ist die maximale Tragfähigkeit des Vevor TC0513 Halters?

Die genaue Kapazität ist in der Anleitung nicht angegeben, aber der Halter kann bis zu 4 Pkw-Reifen in Standardgröße aufnehmen (Schätzung). Bei schwereren Reifen (4x4, Lieferwagen) reduzieren Sie die Anzahl.

Kann der Vevor TC0513 Halter an einer Beton- oder Ziegelwand installiert werden?

Nein, laut Anleitung wird der Halter nur an Holzwänden mit einer Mindeststärke von 8 cm montiert. Für andere Materialien verwenden Sie geeignete Dübel, dies wird jedoch nicht vom Hersteller garantiert.

Welche Werkzeuge werden für die Montage des Reifenständers TC0513 benötigt?

Sie benötigen eine elektrische Bohrmaschine (zum Bohren von 4-mm-Löchern in Holz), einen Schraubendreher oder einen Schlüssel zum Anziehen der M10x35-Innensechskantschrauben und der M8x70-Holzschrauben.

Wie stelle ich die Breite des Halters für verschiedene Reifen ein?

Der Abstand zwischen den beiden Trägerbaugruppen kann durch Verschieben der Rohre A und B eingestellt werden. Die Größe 'D' (Abstand zwischen den Trägern) darf 1380 mm nicht überschreiten. Passen Sie ihn entsprechend der Breite Ihrer Reifen an.

Kann ich den Vevor TC0513 Halter im Freien verwenden?

Nein, die Anleitung gibt an, dass dieses Produkt nur für die Installation in Innenräumen vorgesehen ist. Witterungseinflüsse könnten den Halter und die Reifen beschädigen.

Wird der Halter mit Schrauben für die Installation geliefert?

Ja, das Kit enthält 6 Holzschrauben M8x70 zur Befestigung der Träger an der Wand und 4 Sechskantschrauben M10x35 zur Verbindung der Rohre mit den Trägern.

Wie pflege ich den Vevor TC0513 Reifenhalter?

Reinigen Sie ihn regelmäßig mit einem trockenen Tuch, um Staub zu entfernen. Überprüfen Sie regelmäßig den Sitz aller Schrauben, insbesondere nach der Erstinstallation.

Welche Reifentypen können auf diesen Halter gelegt werden?

Der Halter eignet sich für Pkw-Reifen (Personenwagen, kompakte SUVs). Bei großen oder sehr schweren Reifen (LKW, Traktor) überprüfen Sie die Tragfähigkeit und die maximale Breite von 550 mm.

Ist das Produkt garantiert? Wie kann ich den Support kontaktieren?

Ja, Vevor bietet eine elektronische Garantie. Besuchen Sie www.vevor.com/support für technischen Support und das Garantiezertifikat.

Gibt es besondere Sicherheitsvorkehrungen?

Ja, lesen Sie das Handbuch sorgfältig. Lassen Sie Kinder den Halter nicht benutzen oder damit spielen. Montieren Sie ihn korrekt und überschreiten Sie die Kapazität nicht. Der Halter muss waagerecht installiert werden, um eine bessere Stabilität zu gewährleisten.

BEDIENUNGSANLEITUNG TC0513 Vevor

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

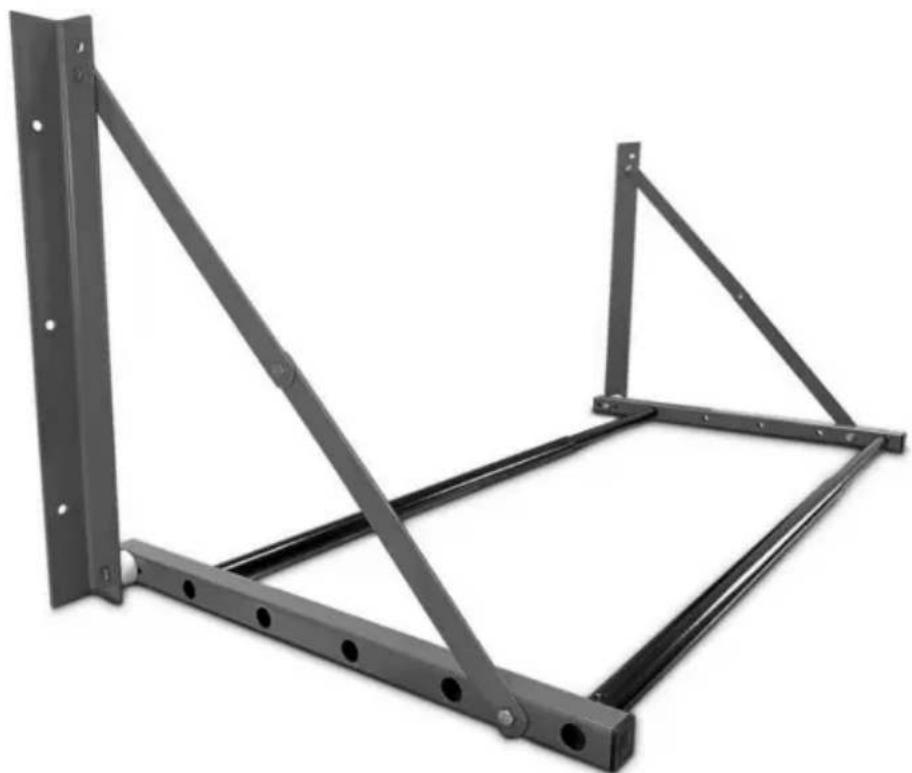

REIFENREGAL

MODELL: TC0513

Wir sind stets bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke, die wir verwenden, stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und gelten nicht unbedingt für alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie freundlich daran erinnern, beim Kauf bei uns sorgfältig zu prüfen, ob Sie tatsächlich die Hälfte im Vergleich zu den großen Top-Marken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

REIFENREGAL

MODELL: TC0513

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, wenn wir Sie nicht erneut informieren, falls es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

das Produkt betreiben oder warten. Die Nichtbeachtung dieser

Warnungen und Anweisungen kann zu Verletzungen oder Schäden führen

an wertvollem Eigentum. •

Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.

Erlauben Sie Kindern nicht, damit zu spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Halten Sie den Montagebereich sauber und gut beleuchtet.
3. Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

Das Reifenregal wird nur an Holzwänden montiert, die Dicke der Holzwand muss mindestens 8 cm betragen.

Wird nur zum Platzieren von Reifen verwendet.

VORSICHT:

Achten Sie bei der Montage des Reifenträgers darauf, dass der Träger in einem horizontalen Zustand ist, um eine bessere Erfahrung beim Platzieren von Artikeln zu haben.

Dieses Produkt ist nur für die Installation in Innenräumen vorgesehen.

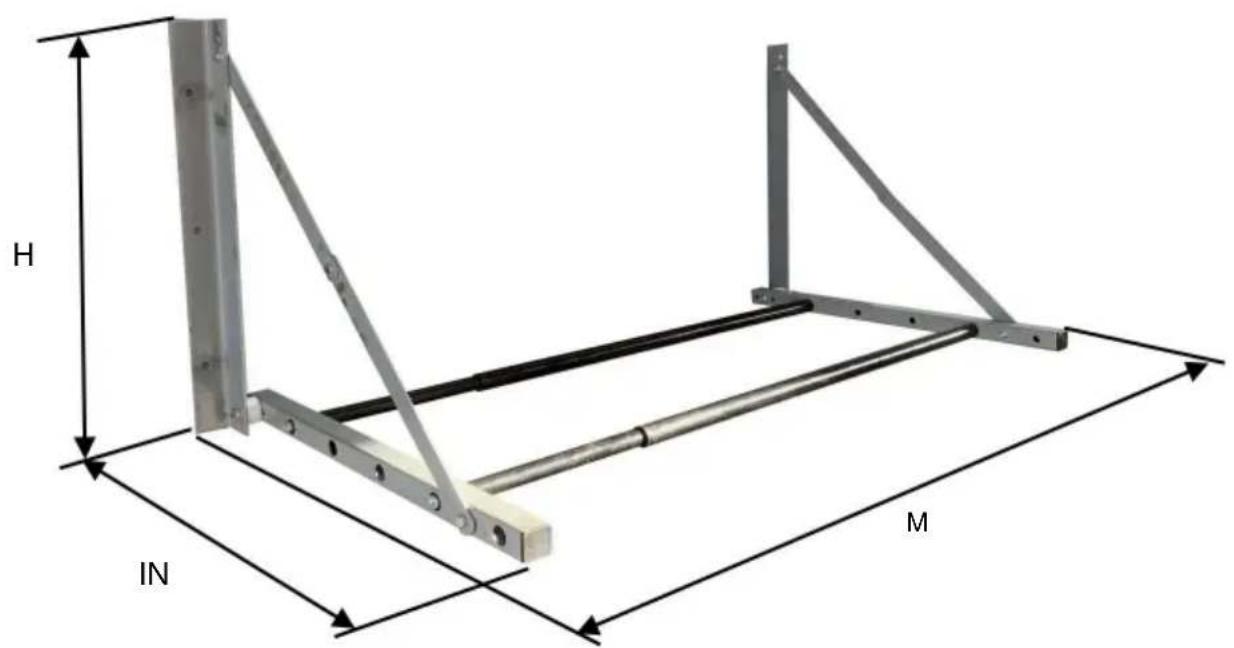

SPEZIFIKATION

L*B*H: Max. 1440*550*550 mm

Stückliste

NEIN.	Name	Technische Daten	Bild	Menge
1	UnterstützungBaugruppe-L	/		1
2	UnterstützungVersammlung-R	/		1
3	Röhre A	ÿ 25		2
4	Röhre B	ÿ 20		2
5	Innensechskantschrauben	M10*35		4
6	Zugschrauben	M8*70		6
7	Stiftanordnung	/		2
8 Handbuch //				1

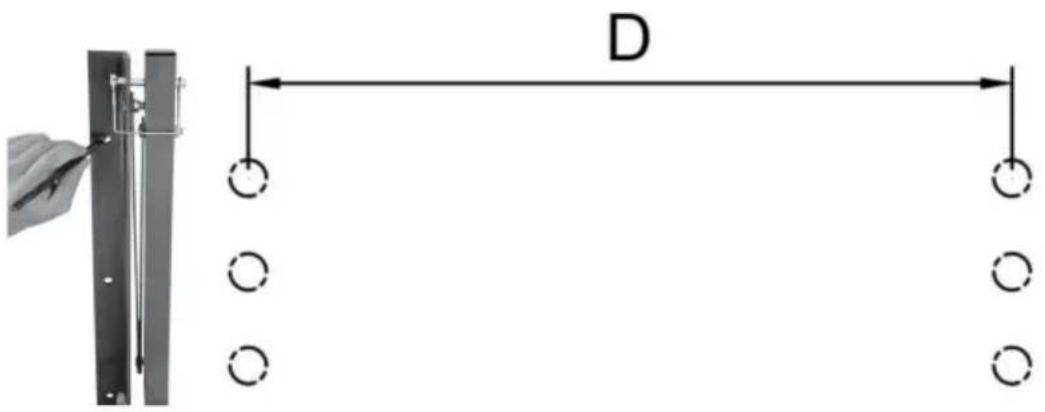

SCHRITT 1. Die Montagelöcher für die Stützbaugruppe sind mit Markern an der Wand markiert.

Abhängig von Ihrem Montageplatz oder der Breite des Reifens, den Sie wählen, wählen Sie die Montagegröße „D“ des Racks. Die Größe „D“ sollte nicht größer sein als 1380 mm (54,33 Zoll).

Hinweis: Stellen Sie sicher, dass die Befestigungslöcher auf derselben horizontalen Linie liegen.

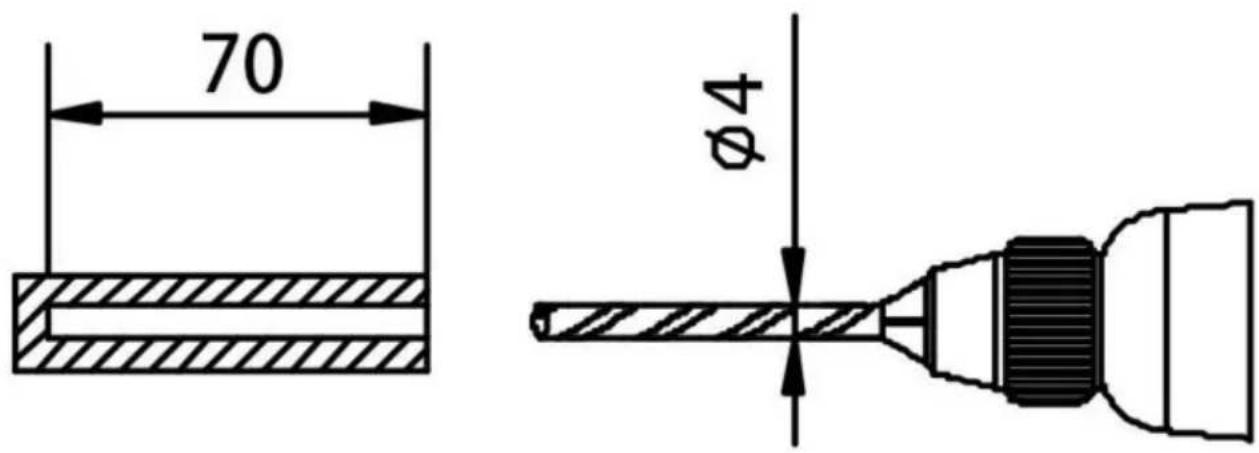

SCHRITT 2. Bohren Sie, wie in der folgenden Abbildung gezeigt, ein Loch in die Holzwand mit einer elektrischen Bohrmaschine, und es wird empfohlen, dass der Durchmesser des Lochs 4 mm beträgt.

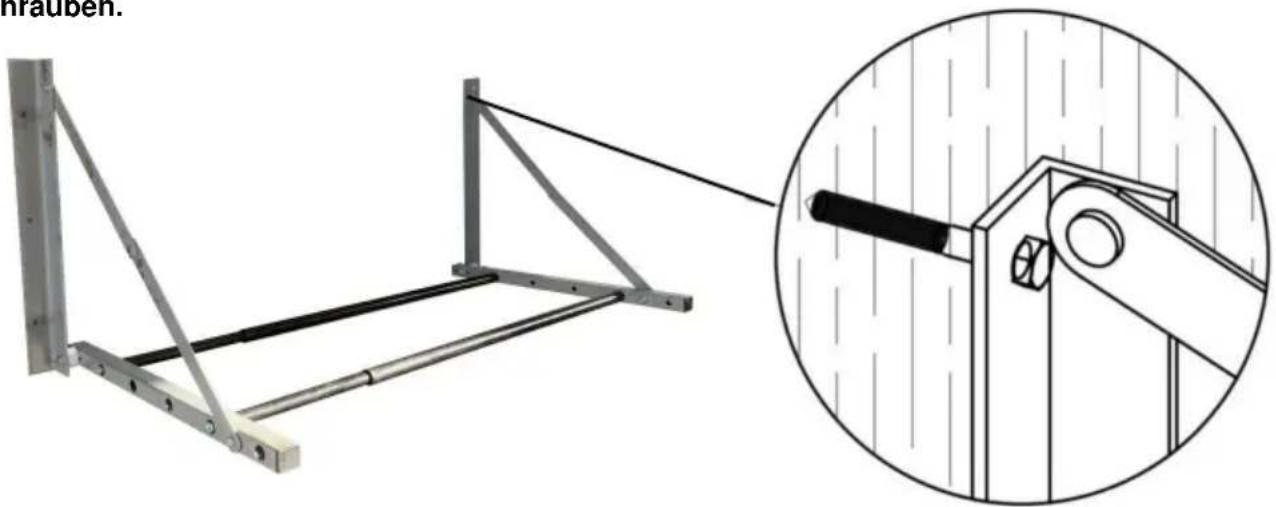

SCHRITT 3. Befestigen Sie die beiden Stützen mit Holzschrauben an der Wand.

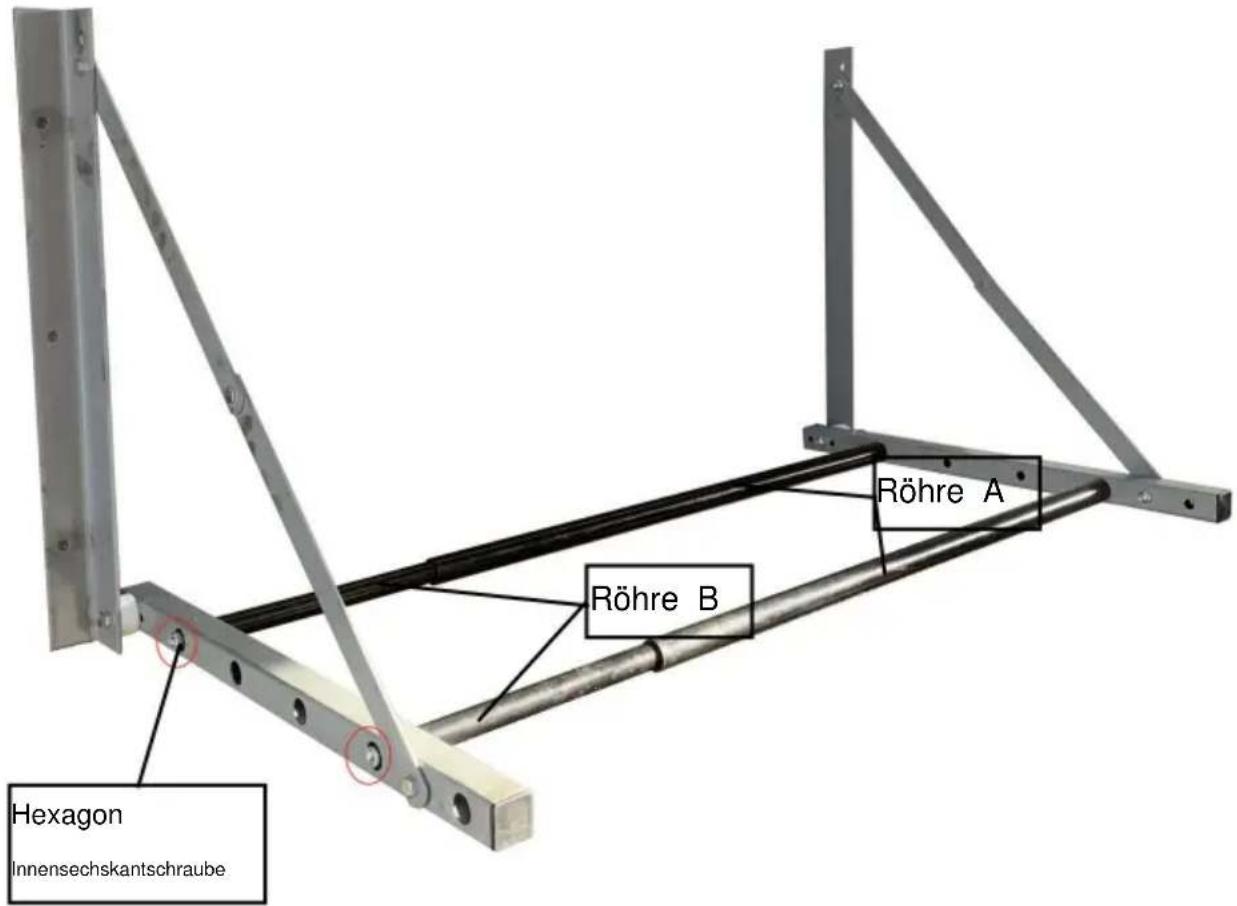

SCHRITT 4. Verbinden Sie das Rohr mit dem Montageloch der Stützbaugruppe und ziehen Sie es mit einer M10 x 35 mm Innensechskantschraube fest. Es wird empfohlen, das Rohr wie in der Abbildung gezeigt an den beiden Löchern zu befestigen.

Hinweis: Sie können die Einbauposition des Rohres entsprechend den Vorgaben des eingesetzten Reifens anpassen.

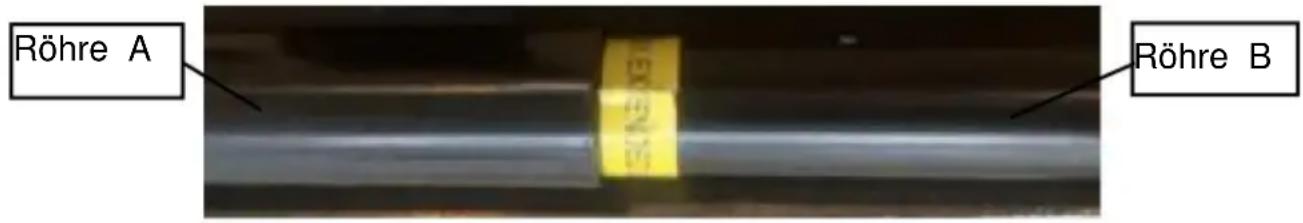

Hinweis: Rohr B ist mit der Markierung für die maximale Installationslänge gekennzeichnet. Bei der Installation sollte die Verbindungslänge von Rohr A und B nicht kürzer als die markierte Länge sein.
