TC0513 - Stoccaggio pneumatici Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per pneumatici
Marca	Vevor
Modello	TC0513

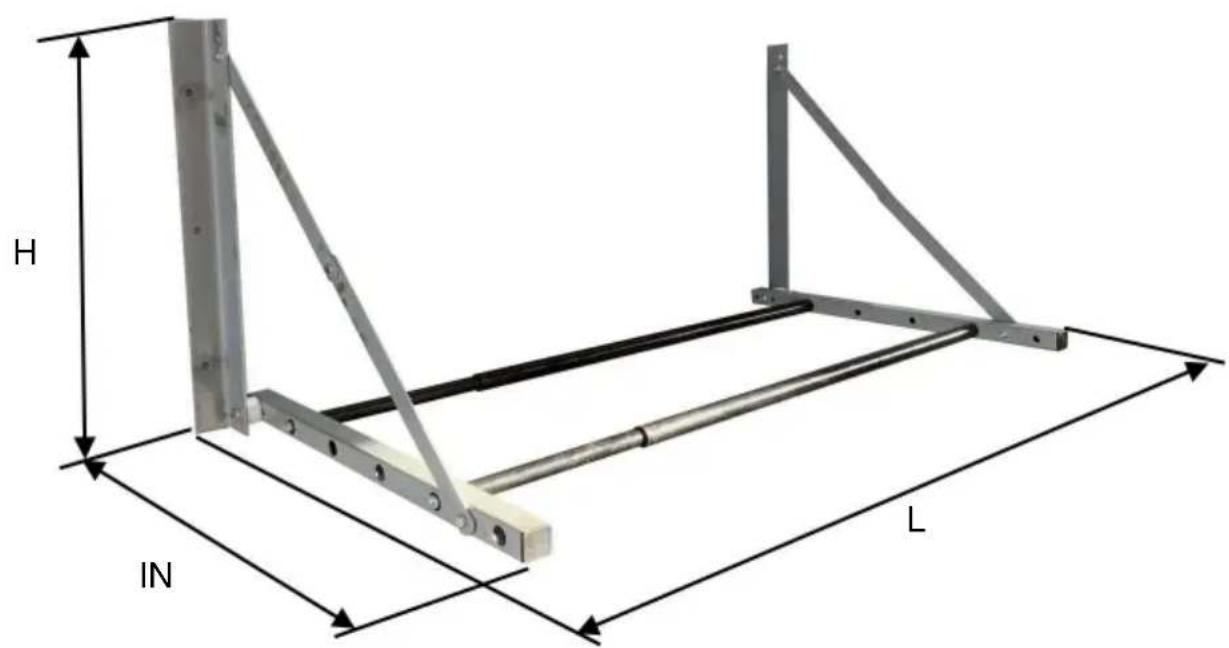

Dimensioni (L x l x H)	Max 1440 x 550 x 550 mm
Materiale	Acciaio (stima)
Peso netto	Circa 5 kg (stima)
Capacità di carico	Fino a 4 pneumatici da turismo (stima)
Tipo di installazione	Fissaggio a parete su legno (spessore minimo 8 cm)
Alimentazione	Nessuna (dispositivo manuale)
Funzione principale	Stoccaggio verticale di pneumatici per risparmiare spazio
Pezzi forniti	2 insiemi di supporto, 2 tubi A (25 mm), 2 tubi B (20 mm), 4 viti esagonali M10x35, 6 viti a testa tonda M8x70, 2 insiemi di perni, manuale
Manutenzione e pulizia	Pulire con un panno asciutto; controllare periodicamente il serraggio delle viti
Sicurezza	Non lasciare che i bambini utilizzino; rispettare le istruzioni di installazione; capacità applicabile solo se montaggio corretto
Parti di ricambio e riparabilità	Viti standard disponibili in commercio; contattare il supporto Vevor per parti specifiche
Garanzia	Garanzia elettronica tramite www.vevor.com/support
Uso previsto	Solo per interni, per stoccaggio di pneumatici

Domande frequenti - TC0513 Vevor

Qual è la capacità di carico massima del supporto Vevor TC0513?

La capacità esatta non è specificata nel manuale, ma il supporto può accogliere fino a 4 pneumatici da turismo di dimensioni standard (stima). Per pneumatici più pesanti (4x4, furgone), ridurre il numero.

Il supporto Vevor TC0513 può essere installato su un muro in cemento o mattoni?

No, secondo il manuale, il supporto si installa solo su muri in legno di almeno 8 cm di spessore. Per altri materiali, utilizzare tasselli adatti, ma non è garantito dal produttore.

Quali strumenti sono necessari per assemblare il supporto per pneumatici TC0513?

Avrete bisogno di un trapano elettrico (per forare i fori da 4 mm nel legno), di un cacciavite o di una chiave per serrare le viti a brugola M10x35 e le viti a testa tonda M8x70.

Come regolare la larghezza del supporto per diversi pneumatici?

La distanza tra i due insiemi di supporto può essere regolata spostando i tubi A e B. La dimensione 'D' (distanza tra i supporti) non deve superare 1380 mm. Regolare in base alla larghezza dei pneumatici.

Posso utilizzare il supporto Vevor TC0513 all'esterno?

No, il manuale specifica che questo prodotto è destinato a solo installazione interna. L'esposizione alle intemperie potrebbe danneggiare il supporto e i pneumatici.

Il supporto viene fornito con viti per l'installazione?

Sì, il kit include 6 viti a testa tonda M8x70 per fissare i supporti al muro e 4 viti esagonali M10x35 per collegare i tubi ai supporti.

Come mantenere il supporto per pneumatici Vevor TC0513?

Puliscilo regolarmente con un panno asciutto per rimuovere la polvere. Controllare periodicamente il serraggio di tutte le viti, specialmente dopo l'installazione iniziale.

Quali tipi di pneumatici possono essere posizionati su questo supporto?

Il supporto è adatto a pneumatici per auto (turismo, SUV compatti). Per pneumatici di grandi dimensioni o molto pesanti (camion, trattore), verificare la capacità e la larghezza massima di 550 mm.

Il prodotto è garantito? Come contattare il supporto?

Sì, Vevor offre una garanzia elettronica. Visita www.vevor.com/support per ottenere assistenza tecnica e il certificato di garanzia.

Ci sono precauzioni di sicurezza specifiche?

Sì, leggere attentamente il manuale. Non lasciare che i bambini utilizzino o giochino con il supporto. Assemblarlo correttamente e non superare la capacità. Il supporto deve essere installato orizzontalmente per una migliore stabilità.

MANUALE UTENTE TC0513 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTA PNEUMATICI

MODELLO: TC0513

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTA PNEUMATICI

MODELLO: TC0513

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima

del funzionamento o della manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni.

a beni di valore. • Evitare

che i bambini utilizzino il prodotto. Questo prodotto non è un giocattolo. Non

permettere ai bambini di giocare.

PRECAUZIONI DI INSTALLAZIONE

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Le capacità si applicano solo al prodotto correttamente e completamente assemblato.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Tenere lontano da punte affiliate, lame e altri oggetti.
7. Per ulteriori informazioni sulle parti elencate di seguito

pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e

separare tutte le parti in un'area di lavoro pulita. Si prega di tenere piccole parti di ricambio fuori dalla portata dei bambini.

SALVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

Il porta pneumatici viene installato solo su pareti in legno, lo spessore della parete in legno deve essere almeno 8 cm.

la parete in legno deve essere spessa almeno 8 cm.

Utilizzato solo per posizionare gli pneumatici.

Quando si installa il portapacchi, prestare attenzione a mantenere il portapacchi in una posizione orizzontale, in modo da avere una migliore esperienza di posizionamento degli oggetti. Questo prodotto è destinato esclusivamente all'uso in ambienti interni.

Quando si installa il portapacchi, prestare attenzione a mantenerlo in posizione orizzontale, per avere una migliore esperienza di posizionamento degli oggetti. Questo prodotto è destinato esclusivamente all'uso in ambienti interni.

Montare il porta-pneumatici

NO.	Nome	Specifiche	Immagine	Quantità
1	Supporto Assemblea-L	/		1
2	Supporto Assemblea-R	/		1
3	Tubo A	Diametro 25		2
4	Tubo B	Diametro 20		2
5	Presa esagonale vite	M10*35		4
6	viti di ritardo	M8*70		6
7	Assemblaggio dei perni	/		2
8 //	Manuale			1

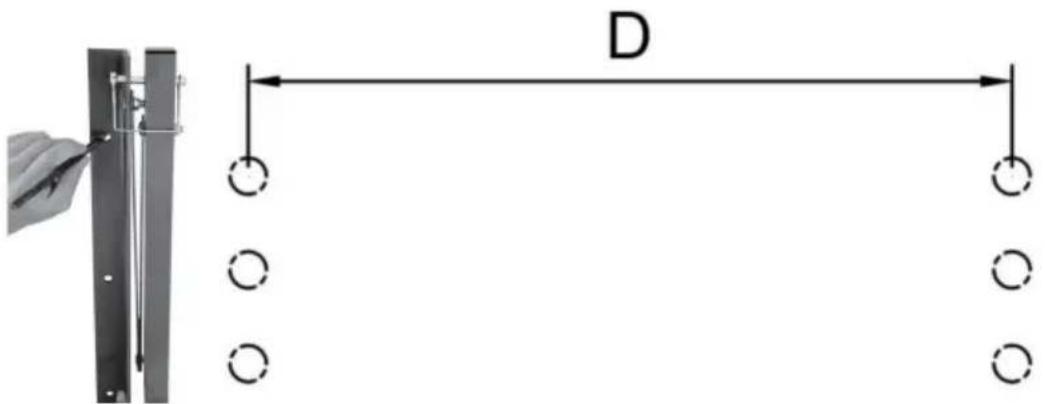

PASSO 1. I fori di montaggio corrispondenti al gruppo di supporto sono segnati sul muro con dei pennarelli.

PASSO 1. I fori di montaggio corrispondenti al gruppo di supporto sono segnati sul muro con dei pennarelli.

A seconda dello spazio di montaggio o della larghezza del pneumatico desiderata, scegliere la dimensione di montaggio "D" del rack. La dimensione "D" non deve superare 1380 mm (54,33 pollici).

Nota: assicurarsi che i fori di montaggio siano sulla stessa linea orizzontale.

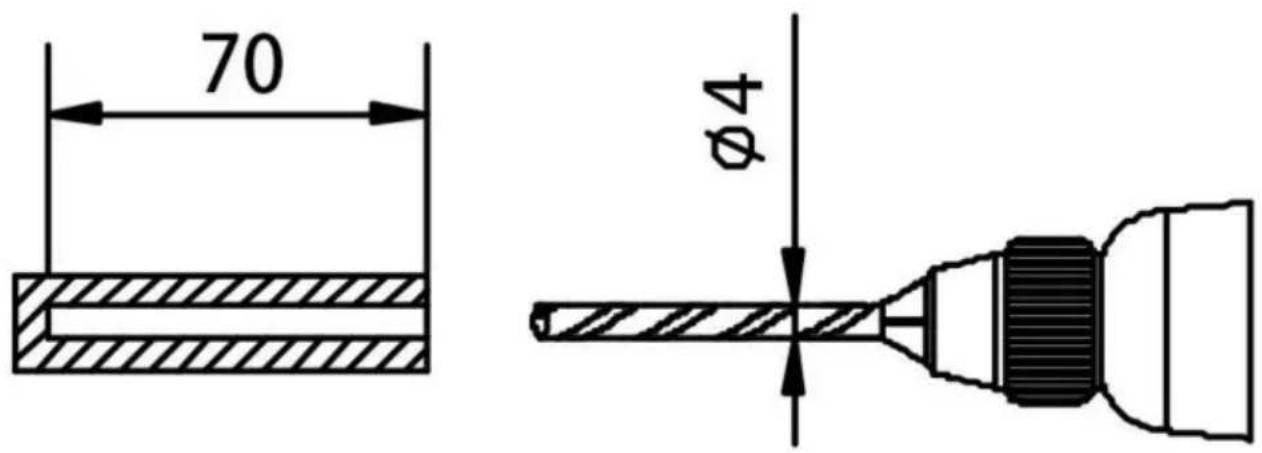

PASSO 2. Come mostrato nella figura seguente, praticare un foro nella parete di legno con un trapano elettrico; si consiglia che il diametro del foro sia di 4 mm.

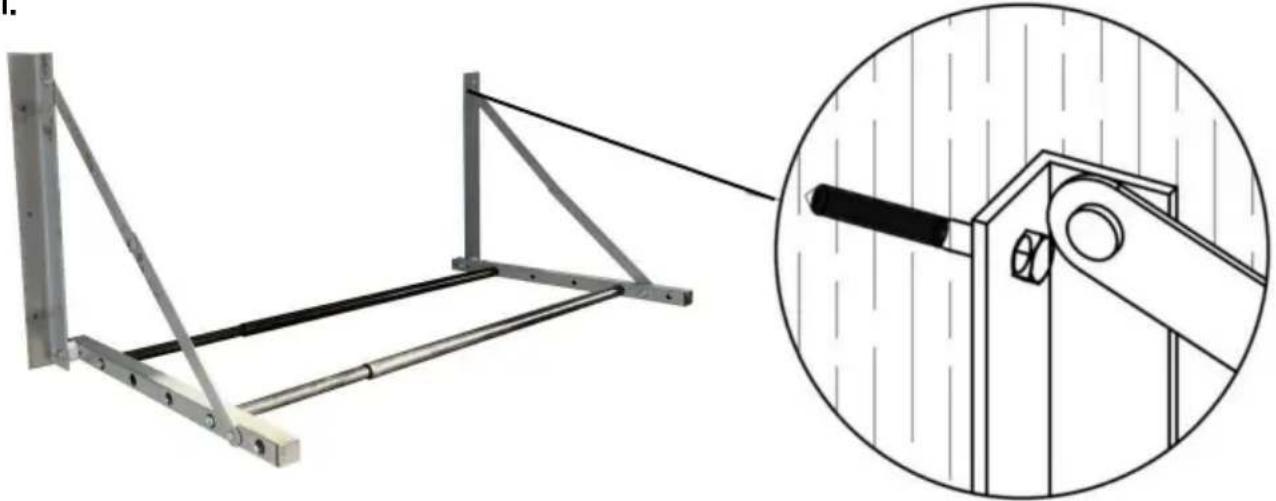

PASSO 3. Fissare i due gruppi di supporto alla parete utilizzando le viti per legno.

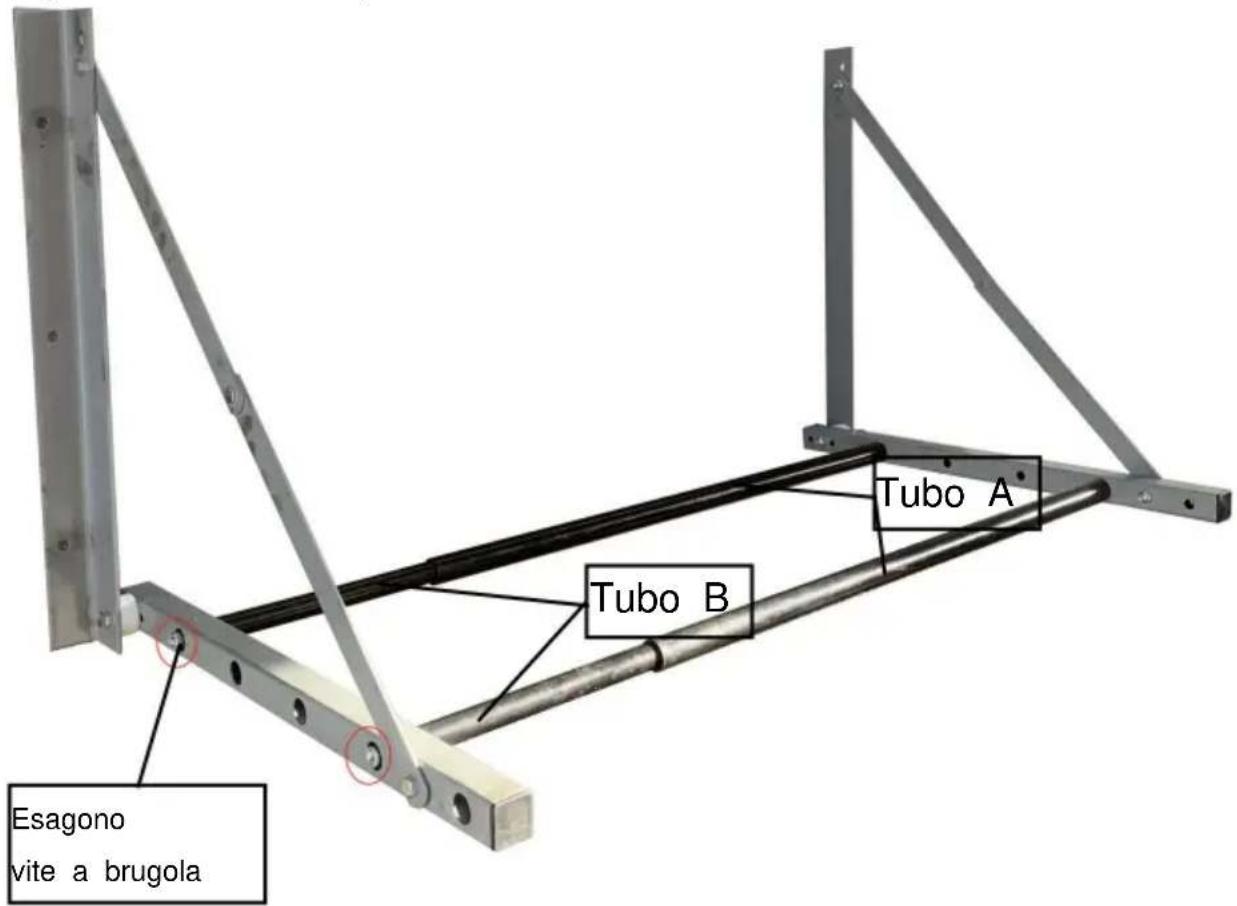

PASSO 4. Collegare il tubo al foro di montaggio del gruppo di supporto e serrarlo con la vite a brugola M10*35mm. Si consiglia di installare il tubo sui due fori come mostrato in figura.

Nota: è possibile regolare la posizione di installazione del tubo in base alle specifiche dello pneumatico installato.

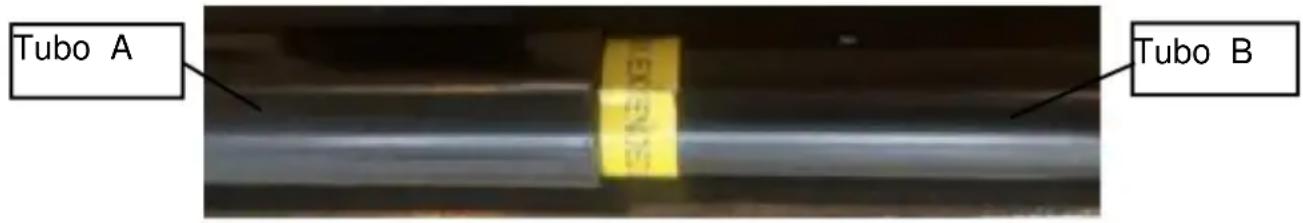

Nota: il tubo B è contrassegnato con il segno della lunghezza massima di installazione. Durante l'installazione, la lunghezza di collegamento dei tubi A e B non deve essere inferiore alla lunghezza indicata.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

CONSULENZA YH LIMITATA.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
