MANUALE UTENTE TR15045200 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTA PNEUMATICI

MODELLO:TR15045200, TR13050180

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTA PNEUMATICI

MODELLO: TR15045200, TR13050180

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste le avvertenze e le istruzioni possono causare lesioni personali o danni

a beni di valore. • Evitare

che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

PRECAUZIONI PER L'IMPOSTAZIONE

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Le capacità si applicano solo al prodotto correttamente e completamente assemblato.
4. Tenere gli astanti fuori dall'area durante l'assemblea.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

6. Tenere lontano da punte affiliate, lame e altri oggetti.

7. Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere piccole parti di ricambio fuori dalla portata dei bambini.

SALVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

ÿ Utilizzato solo per posizionare

pneumatici. ÿ Questo prodotto è destinato esclusivamente all'installazione in ambienti interni.

SPECIFICHE

Modello	TR15045200	TR13050180
Misurare	L*L*A:1500*450*1980mm	L*L*A:1300*500*1790mm
Numero di strati posizionati	3	2
Capacità	18 pneumatici	12 pneumatici

ELENCO DEI PEZZI

		Nome	ImmagineNo. identificativo	Quantità
				TR15045200, TR13050180
1	UN	Verticale		4
2	B	Davanti e dietro Trave		6
3	C	Trave laterale		6
4	D	Centro Supporto		3
5	G	Piede di plastica		4
6		Manuale	/	1

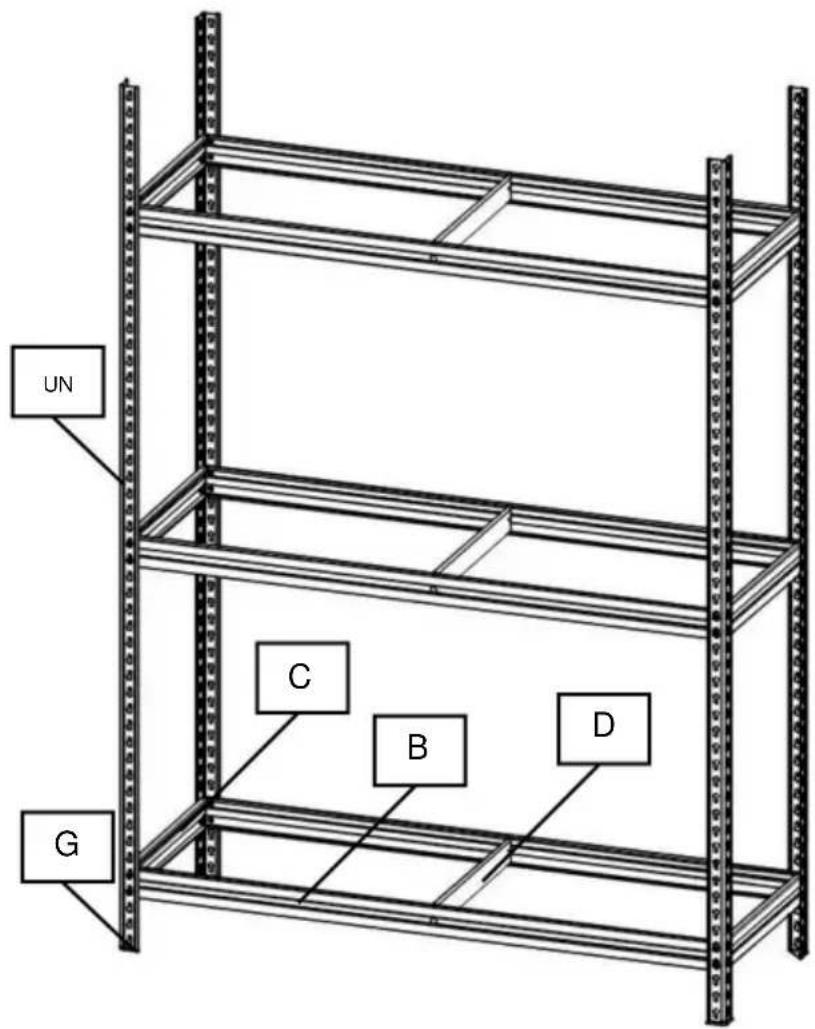

Montaggio del porta-pneumatici

UN G C B D

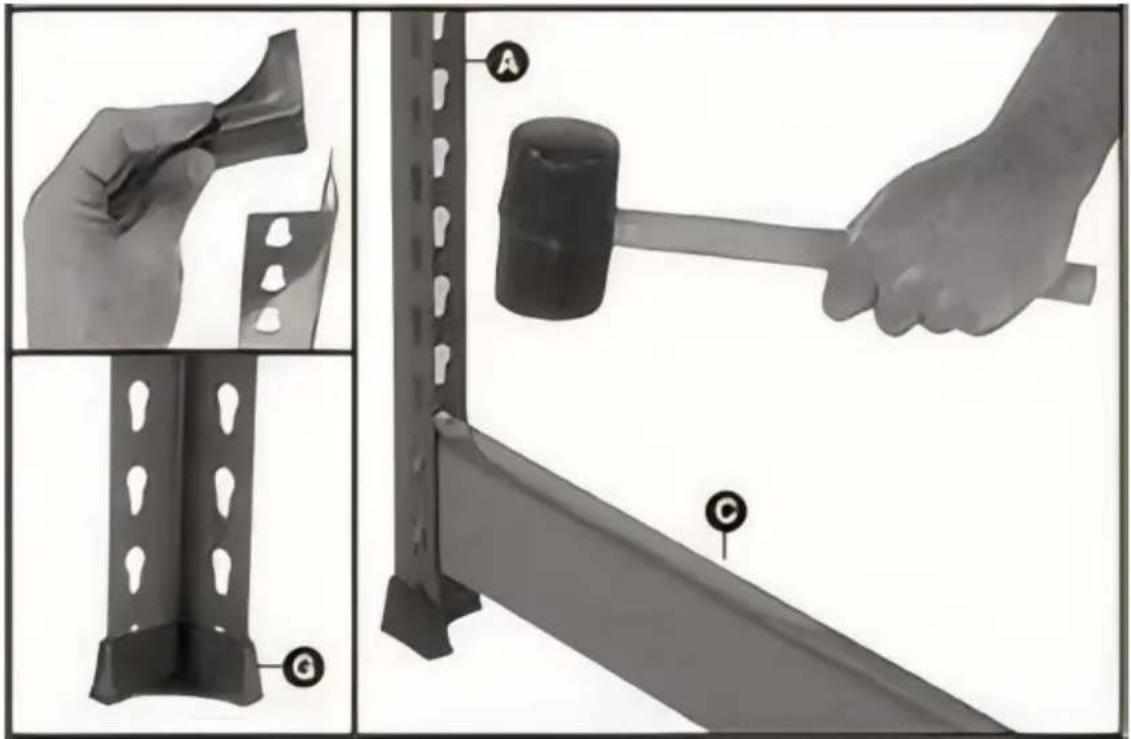

FASE 1. Selezionare due montanti A e spingere i piedini di plastica G sulle basi. Inserire una trave laterale corta C nei fori della chiave al livello di ripiano più basso richiesto. Assicurarsi che la trave sia a 90 gradi rispetto al montante.

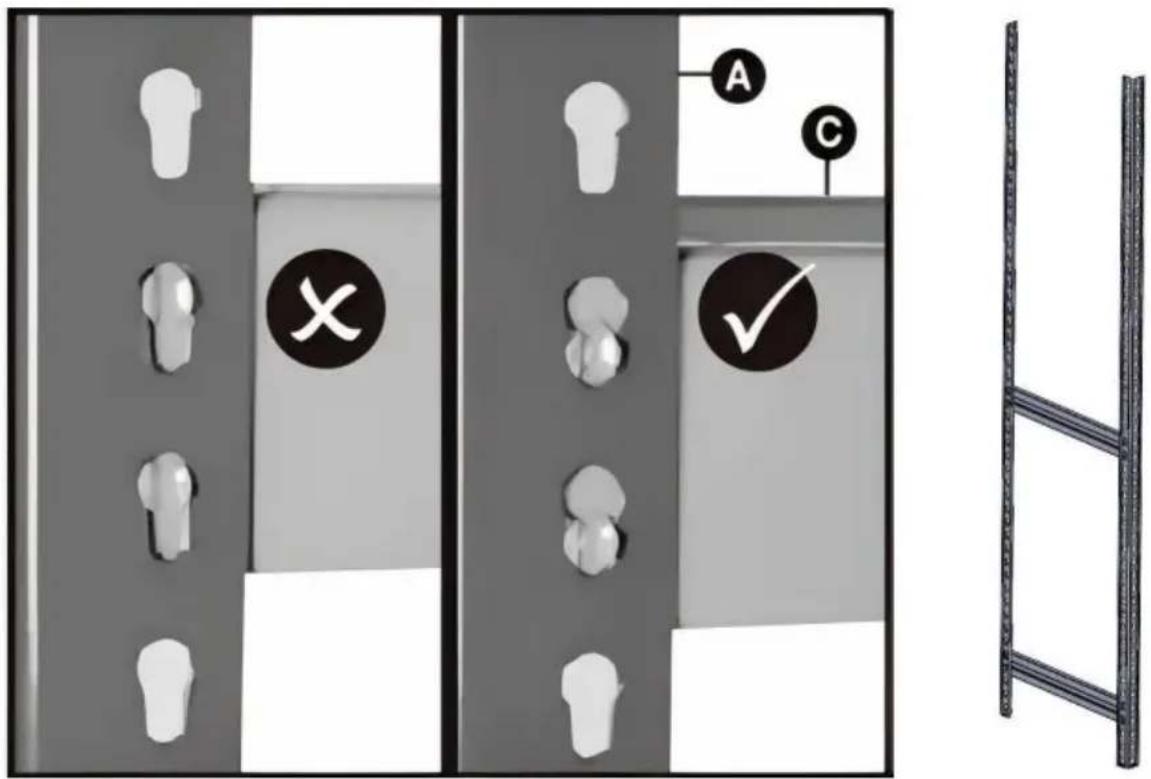

STEP2. Battere la trave C con un martello di gomma per assicurarsi che i perni terminali siano completamente posizionati nella parte inferiore dei fori della serratura su entrambi i montanti. Appoggiare i montanti A contro una parete per supporto, se necessario.

Nota: si consiglia di farsi assistere dall'assistente durante l'installazione.

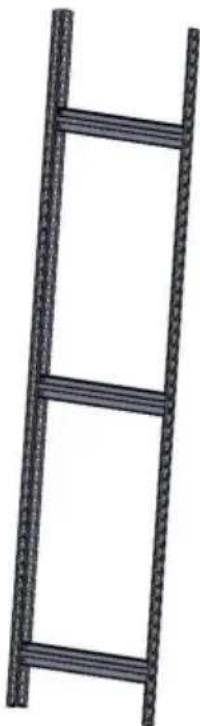

PASSO 3. Ripetere i passaggi 1 e 2 fino a creare una "cornice in stile scala"

Suggerimento: questo è il momento giusto per verificare che lo spazio tra le travi sia adatto agli oggetti che vuoi riporre sugli scaffali e, se necessario, regolarlo.

FASE 4. Seleziona altri due montanti A e ripeti i passaggi da 1 a 3 finché non ottieni un secondo "telaio a scala".

Suggerimento: utilizzare il primo fotogramma come modello per ottenere la spaziatura corretta.

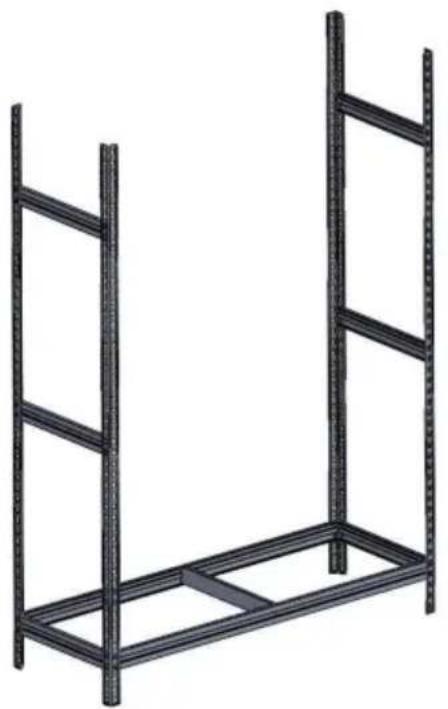

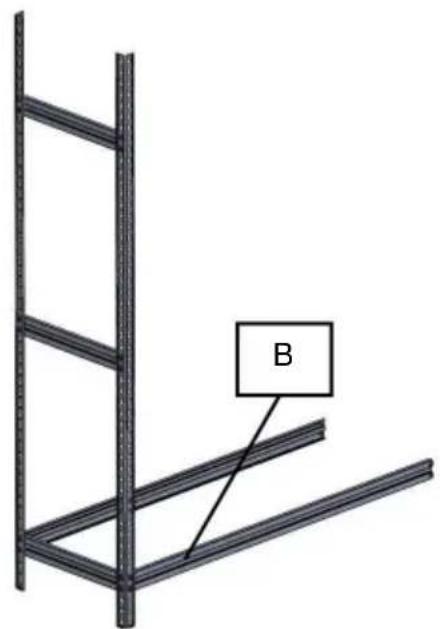

STEP5. Prendi due travi lunghe B e inseriscile nei fori della chiave su One frame alla stessa altezza delle travi corte. Batti in posizione con un martello di gomma.

PASSO 6. Inserire le altre estremità delle travi B nel secondo telaio come in passo 5.

Suggerimento: chiedi a un'altra persona di tenere ferme le cornici mentre le fissi.

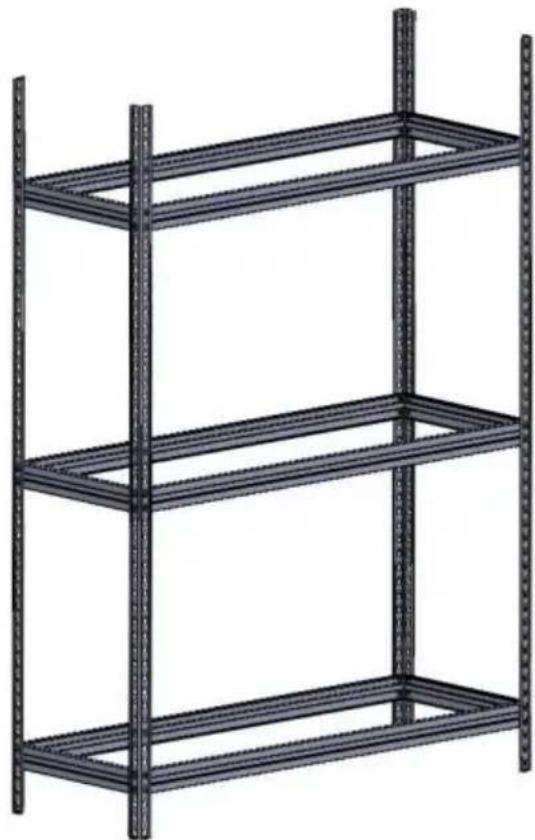

Fase 7. Ripetere le fasi 5 e 6 per aggiungere le travi lunghe rimanenti. Assicurarsi che ogni trave lunga sia posizionata alla stessa altezza delle travi laterali.

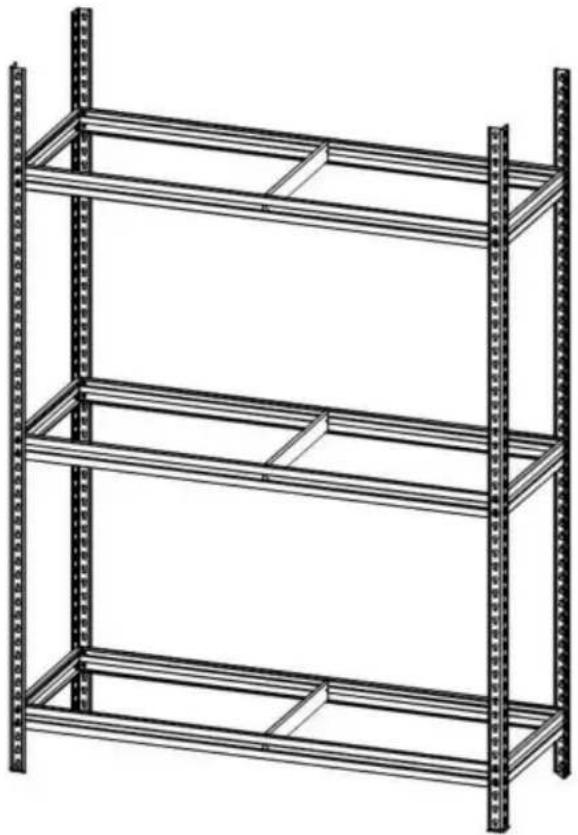

Fase 8. Posizionare una trave di supporto centrale D sui perni metallici al centro di ogni trave lunga B. Fissare in posizione e ripetere per tutti i livelli.

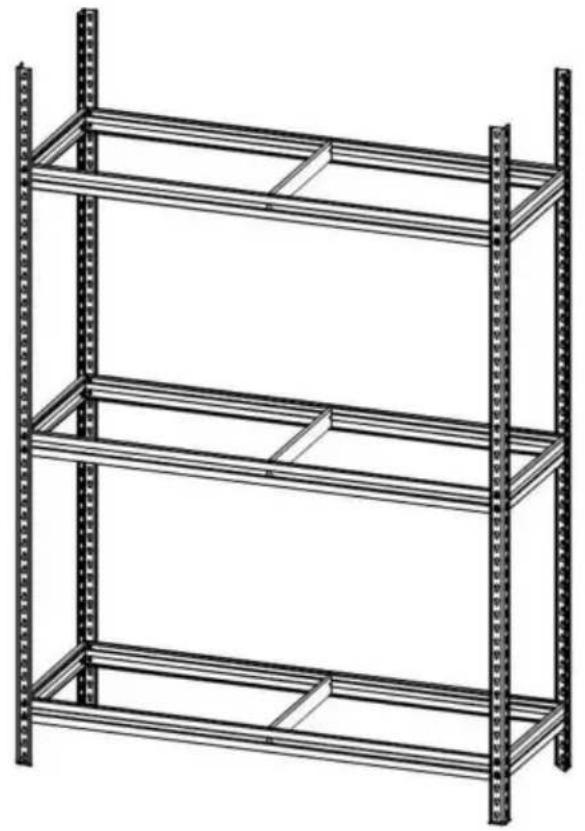

Fase 9. La baia è ora completata e pronta per l'uso.
