Tipo di prodotto	Supporto a muro per pneumatici
Marca	Vevor
Modello	TC0519
Dimensioni	1420 x 265 x 685 mm (L x A x P, max)
Materiale	Acciaio
Contenuto della confezione	2 telai triangolari (S e D), 2 tubi A (25 mm), 2 tubi B (20 mm), 4 viti a brugola M10x35, 6 viti a legno M8x70, manuale
Tipo di installazione	A muro, su parete in legno di spessore ≥ 8 cm
Uso	Solo interno
Capacità di carico	Non specificata, per stoccaggio di pneumatici standard per auto
Precauzioni	Non lasciare che i bambini lo utilizzino. Montare secondo le istruzioni. Capacità valida solo se montaggio completo. Mantenere l'area di montaggio pulita e illuminata.
Manutenzione	Pulire con un panno umido e un detergente delicato
Pezzi di ricambio	Viti e tubi disponibili tramite il produttore (www.vevor.com/support)
Riparabilità	Struttura semplice: i pezzi possono essere sostituiti singolarmente
Sicurezza	Leggere il manuale prima dell'uso. Evitare oggetti appuntiti. Non montare sotto l'influenza di sostanze.
Informazioni generali	Garanzia e assistenza tecnica: www.vevor.com/support

Domande frequenti - TC0519 Vevor

Come installare il supporto per pneumatici Vevor TC0519?

Per installare il supporto, segnare i fori di montaggio su una parete in legno (spessore ≥ 8 cm) alla distanza desiderata D (max 1350 mm). Praticare fori di 4 mm di diametro. Fissare i due telai triangolari alla parete utilizzando le viti a legno M8x70. Quindi, inserire i tubi A e B nei fori dei telai e serrare con le viti a brugola M10x35. Assicurarsi che i tubi siano orizzontali e che la lunghezza di connessione dei tubi A e B rispetti il segno sul tubo B.

Su quale tipo di parete si può installare questo supporto?

Questo supporto deve essere installato solo su una parete in legno con uno spessore di almeno 8 cm. Non è adatto per pareti in cemento, mattoni o cartongesso.

Quali sono le dimensioni del supporto?

Le dimensioni massime sono: lunghezza 1420 mm, altezza 265 mm, profondità 685 mm. La distanza tra i telai (D) può essere regolata fino a 1350 mm in base alla larghezza degli pneumatici.

Quanti pneumatici si possono stoccare?

La capacità di carico non è specificata, ma il supporto è progettato per stoccare pneumatici per auto standard. Generalmente, può ospitare fino a 4 pneumatici in base alle loro dimensioni.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un marcatore, di un trapano elettrico con una punta da 4 mm, di una chiave a brugola per le viti a brugola, ed eventualmente di una livella a bolla per verificare l'orizzontalità.

Come regolare la distanza tra i telai?

La distanza D tra i telai può essere regolata durante l'installazione scegliendo i fori di montaggio appropriati sulla parete. La dimensione D non deve superare 1350 mm. È inoltre possibile regolare la posizione dei tubi nei fori dei telai per adattarsi alla larghezza degli pneumatici.

Quali precauzioni di sicurezza prendere?

Leggere completamente il manuale prima dell'installazione. Tenere i bambini a distanza poiché il prodotto non è un giocattolo. Assicurarsi che l'area di montaggio sia pulita e illuminata. Non montare se si è stanchi o sotto l'effetto di sostanze. Utilizzare il supporto solo all'interno.

Il supporto può essere utilizzato all'esterno?

No, questo supporto è destinato solo a installazione interna. L'esposizione agli agenti atmosferici potrebbe danneggiare le parti metalliche e compromettere la sicurezza.

Cosa fare se mancano dei pezzi?

Se mancano dei pezzi, contattare il servizio clienti tramite il sito www.vevor.com/support. È inoltre possibile richiedere l'invio di pezzi di ricambio in garanzia.

Dove trovare l'assistenza tecnica?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili su www.vevor.com/support. È inoltre possibile contattare il rappresentante UK: YH CONSULTING LIMITED a 60329 Francoforte sul Meno.

MANUALE UTENTE TC0519 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

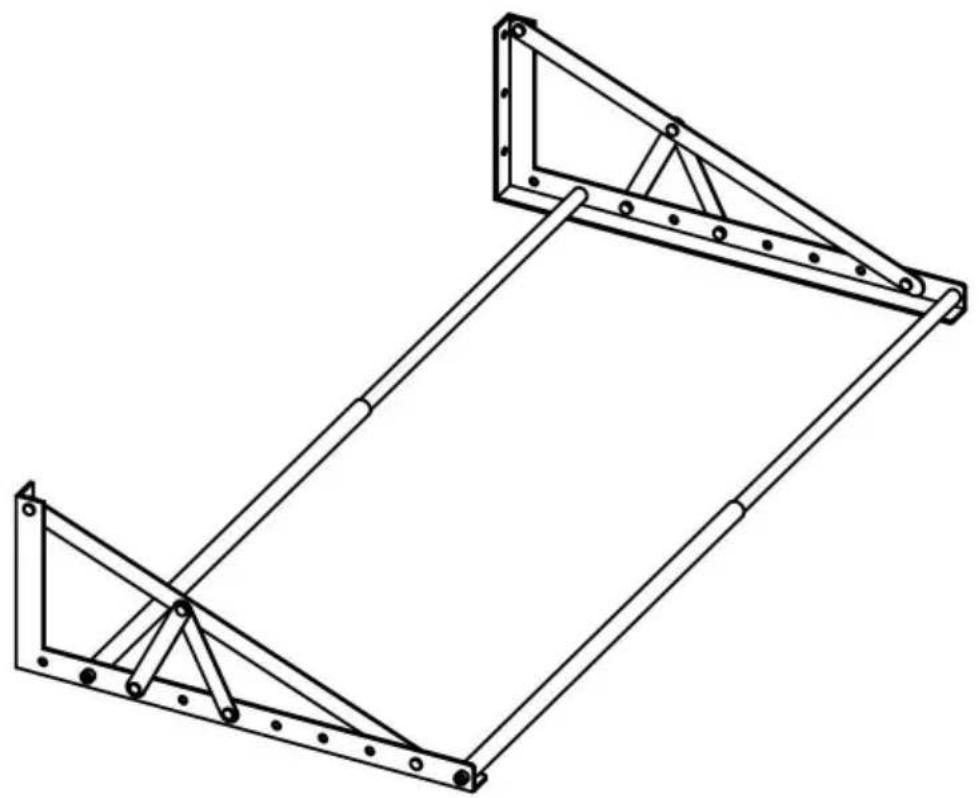

PORTA PNEUMATICI

MODELLO:TC0519

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTA PNEUMATICI

MODELLO: TC0519

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima di utilizzare il prodotto

o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore.

- Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere far giocare i bambini.

PRECAUZIONI DI INSTALLAZIONE

1. Montare solo secondo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Le capacità si applicano solo al prodotto correttamente e completamente assemblato.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
6. Tenere lontano da punte affiliate, lame e altri oggetti.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i
   parti in un'area di lavoro pulita. Si prega di tenere le piccole parti di ricambio fuori dalla portata dei bambini.

SALVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

ÿ Il porta pneumatici viene installato solo su pareti in legno, lo spessore del legno la parete deve essere alta almeno 8 cm.

ÿ Utilizzato solo per posizionare gli pneumatici.

ATTENZIONE:

ÿ Quando si installa il portapacchi, prestare attenzione a mantenere il portapacchi in una posizione stato orizzontale, in modo da avere una migliore esperienza di posizionamento degli oggetti ÿ Questo prodotto è destinato esclusivamente all'uso in ambienti interni.

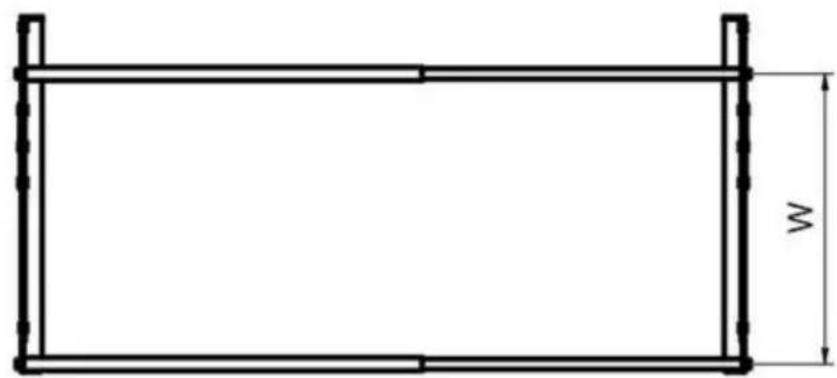

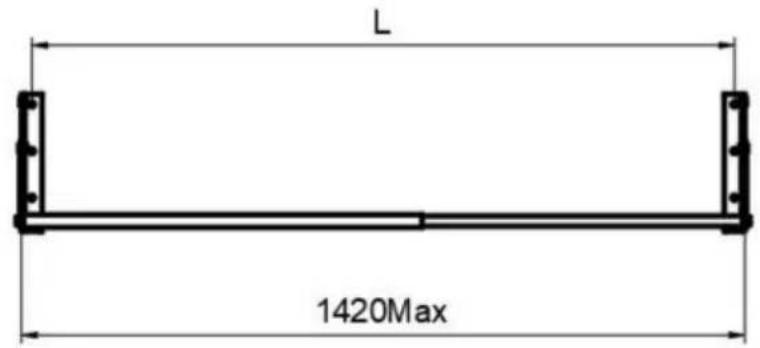

SPECIFICHE

Nota: l'unità di misura nella figura è mm.

Elenco delle parti

NO.	Nome Immagine	Specifiche			Quantità
1	Cornice triangolare-L	/			1
2	Telaio triangolare-R	/			1
3	Tubo A	Diametro 25			2
4	Tubo B	Diametro 20			2
5 Vite a testa esagonale		M10*35			4
	viti di ritardo	M8*706			6
7	Manuale /		/		1

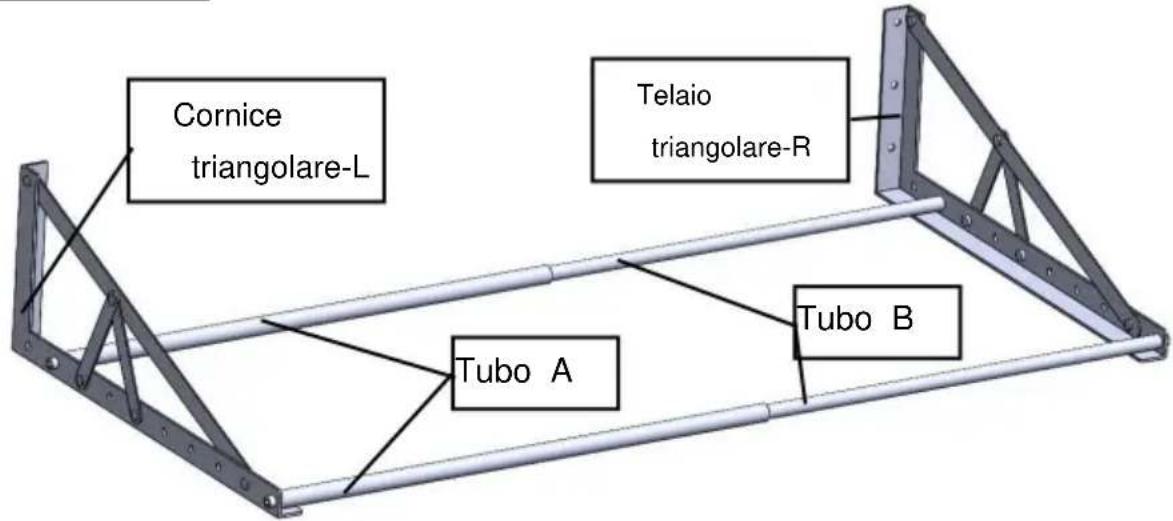

Montare il porta-pneumatici

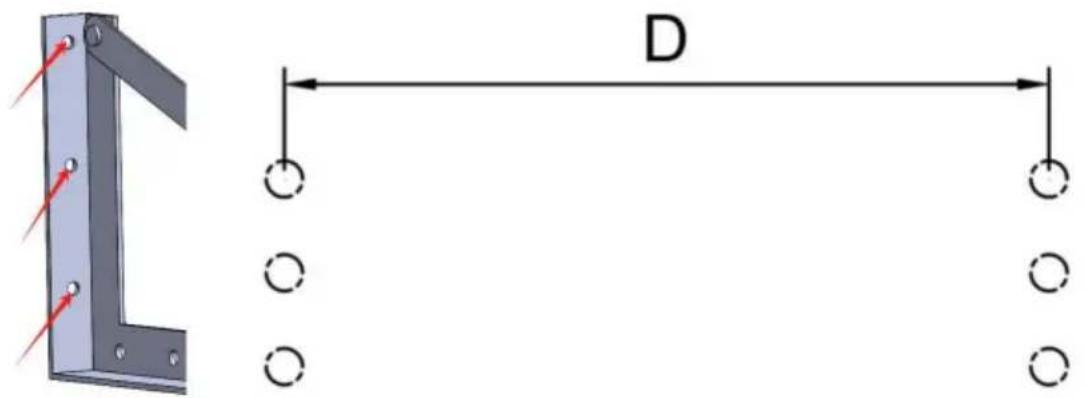

PASSO 1. I fori di montaggio corrispondenti ai telai triangolari sono segnato sul muro con dei pennarelli.

A seconda dello spazio di montaggio o della larghezza del pneumatico che si desidera

luogo, scegliere la dimensione di montaggio "D" del rack. La dimensione "D" non deve superare i 1350 mm (53,15 pollici).

Nota: assicurarsi che i fori di montaggio siano sulla stessa linea orizzontale.

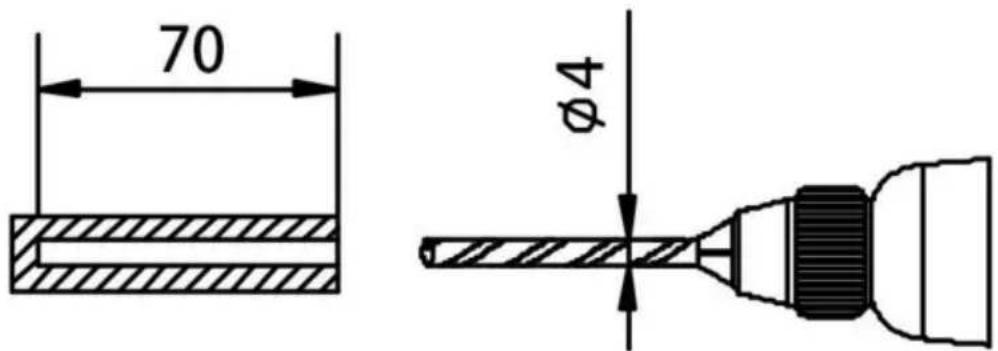

FASE 2. Come mostrato nella figura seguente, praticare un foro nella parete di legno con un trapano elettrico; si consiglia che il diametro del foro sia di 4 mm.

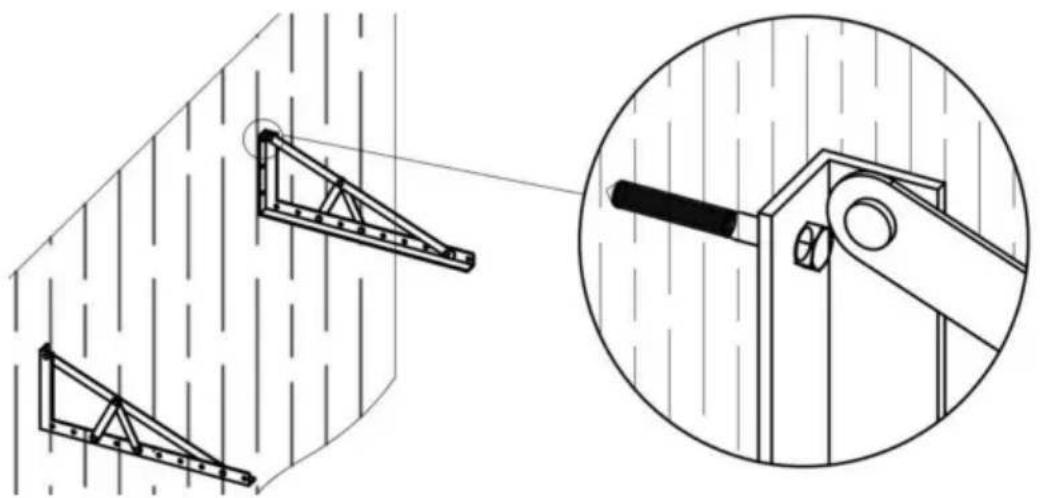

FASE 3. Fissare i due telai triangolari alla parete utilizzando viti autofilettanti.

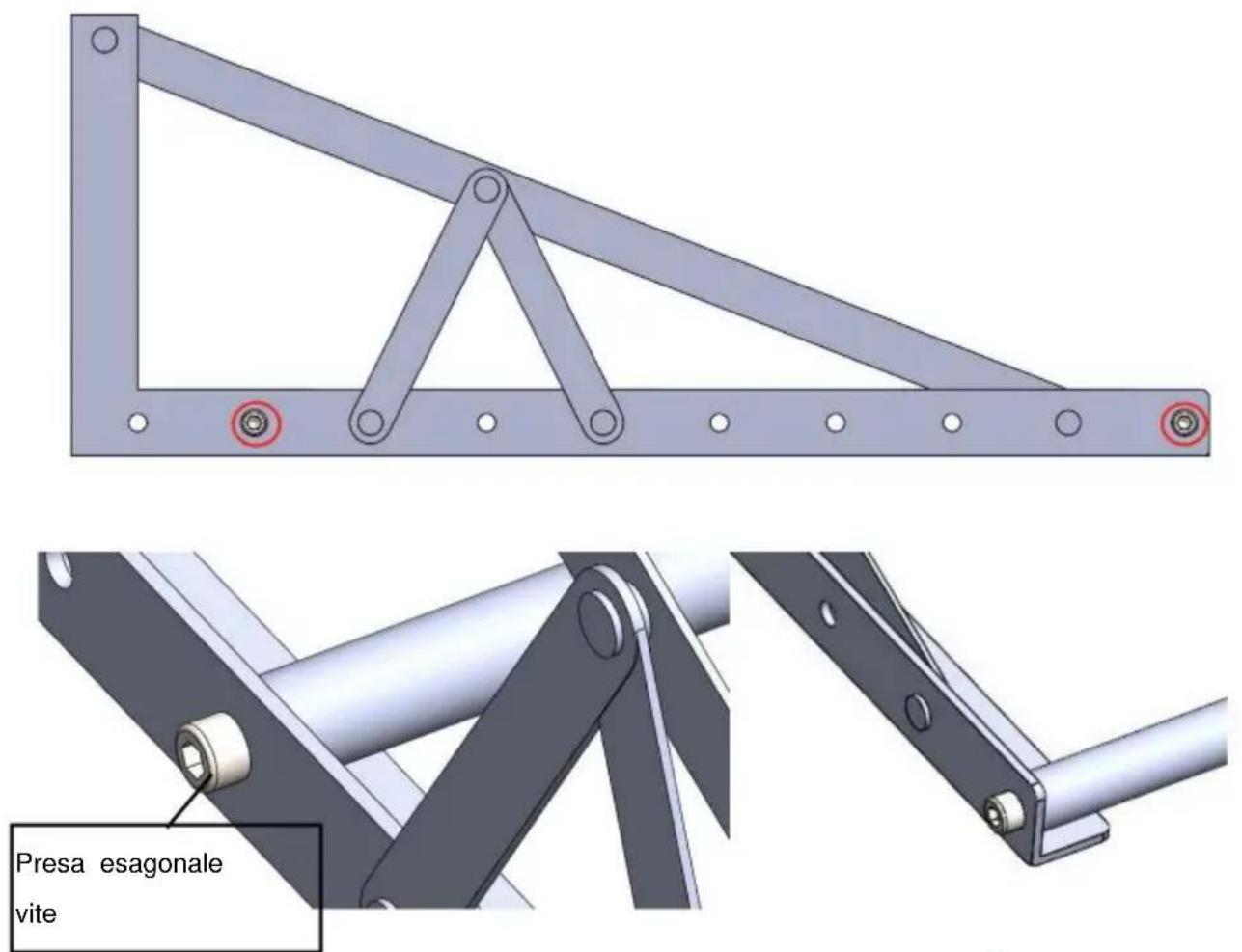

STEP4. Collegare il tubo al foro di montaggio dei telai triangolari e serrarlo con vite a brugola M10*35mm. Si consiglia

per installare il tubo sui due fori come mostrato in figura.

Nota: è possibile regolare la posizione di installazione del tubo in base alle specifiche dello pneumatico installato.

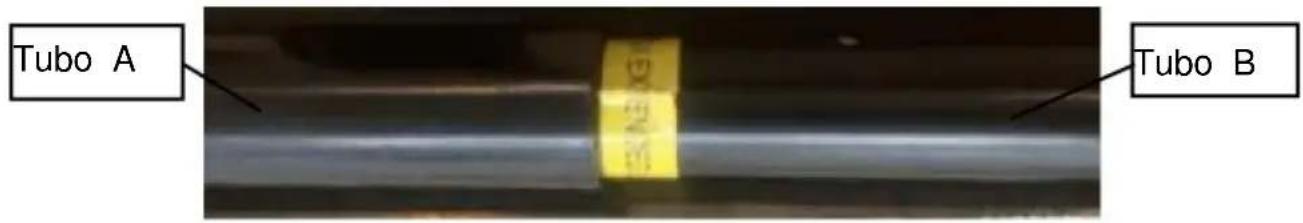

Nota. Il tubo B è contrassegnato con il segno della lunghezza massima di installazione. Durante l'installazione, la lunghezza di collegamento dei tubi A e B non deve essere inferiore alla lunghezza contrassegnata.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
