Produkttyp	Wandhalterung für Reifen
Marke	Vevor
Modell	TC0519
Abmessungen	1420 x 265 x 685 mm (L x H x T, max)
Material	Stahl
Lieferumfang	2 dreieckige Rahmen (L und R), 2 Rohre A (25 mm), 2 Rohre B (20 mm), 4 Innensechskantschrauben M10x35, 6 Schrauben M8x70, Handbuch
Montageart	Wandmontage, auf Holzwand mit einer Dicke von ≥ 8 cm
Verwendung	Nur für den Innenbereich
Tragfähigkeit	Nicht angegeben, für die Lagerung von Standard-Autoreifen
Vorsichtsmaßnahmen	Kinder nicht damit spielen lassen. Gemäß Anleitung montieren. Tragfähigkeit nur bei vollständiger Montage gültig. Montagebereich sauber und gut beleuchtet halten.
Pflege	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Ersatzteile	Schrauben und Rohre über den Hersteller erhältlich (www.vevor.com/support)
Reparierbarkeit	Einfache Struktur: Teile können einzeln ausgetauscht werden
Sicherheit	Vor Gebrauch Handbuch lesen. Scharfe Gegenstände vermeiden. Nicht unter Einfluss von Substanzen montieren.
Allgemeine Informationen	Garantie und technische Unterstützung: www.vevor.com/support

Häufig gestellte Fragen - TC0519 Vevor

Wie installiere ich den Reifenhalter Vevor TC0519?

Um den Halter zu installieren, markieren Sie die Montagelöcher auf einer Holzwand (Dicke ≥ 8 cm) im gewünschten Abstand D (max. 1350 mm). Bohren Sie Löcher mit 4 mm Durchmesser. Befestigen Sie die beiden dreieckigen Rahmen mit den Schrauben M8x70 an der Wand. Stecken Sie dann die Rohre A und B in die Löcher der Rahmen und ziehen Sie sie mit den Innensechskantschrauben M10x35 fest. Stellen Sie sicher, dass die Rohre waagerecht sind und die Verbindungslänge der Rohre A und B der Markierung auf Rohr B entspricht.

Auf welcher Wandart kann dieser Halter installiert werden?

Dieser Halter darf nur an einer Holzwand mit einer Mindestdicke von 8 cm installiert werden. Er ist nicht für Beton-, Ziegel- oder Gipskartonwände geeignet.

Welche Maße hat der Halter?

Die maximalen Abmessungen sind: Länge 1420 mm, Höhe 265 mm, Tiefe 685 mm. Der Abstand zwischen den Rahmen (D) kann je nach Reifenbreite bis zu 1350 mm eingestellt werden.

Wie viele Reifen können gelagert werden?

Die Tragfähigkeit ist nicht angegeben, aber der Halter ist für die Lagerung von Standard-Autoreifen ausgelegt. In der Regel können bis zu 4 Reifen je nach Größe untergebracht werden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Marker, eine elektrische Bohrmaschine mit einem 4-mm-Bohrer, einen Inbusschlüssel für die Innensechskantschrauben und gegebenenfalls eine Wasserwaage zur Überprüfung der Horizontalität.

Wie stelle ich den Abstand zwischen den Rahmen ein?

Der Abstand D zwischen den Rahmen kann bei der Installation durch Wahl der passenden Montagelöcher an der Wand eingestellt werden. Die Größe D darf 1350 mm nicht überschreiten. Sie können auch die Position der Rohre in den Löchern der Rahmen anpassen, um sich der Reifenbreite anzupassen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Lesen Sie vor der Installation das Handbuch vollständig. Halten Sie Kinder fern, da das Produkt kein Spielzeug ist. Stellen Sie sicher, dass der Montagebereich sauber und gut beleuchtet ist. Montieren Sie nicht, wenn Sie müde sind oder unter Einfluss stehen. Verwenden Sie den Halter nur im Innenbereich.

Kann der Halter im Freien verwendet werden?

Nein, dieser Halter ist nur für die Montage im Innenbereich vorgesehen. Witterungseinflüsse könnten die Metallteile beschädigen und die Sicherheit beeinträchtigen.

Was tun, wenn Teile fehlen?

Wenn Teile fehlen, kontaktieren Sie den Kundendienst über die Website www.vevor.com/support. Sie können auch den Versand von Ersatzteilen im Rahmen der Garantie anfordern.

Wo finde ich technische Unterstützung?

Technischer Support und das elektronische Garantiezertifikat sind auf www.vevor.com/support verfügbar. Sie können auch den UK-Vertreter YH CONSULTING LIMITED in 60329 Frankfurt am Main kontaktieren.

BEDIENUNGSANLEITUNG TC0519 Vevor

SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

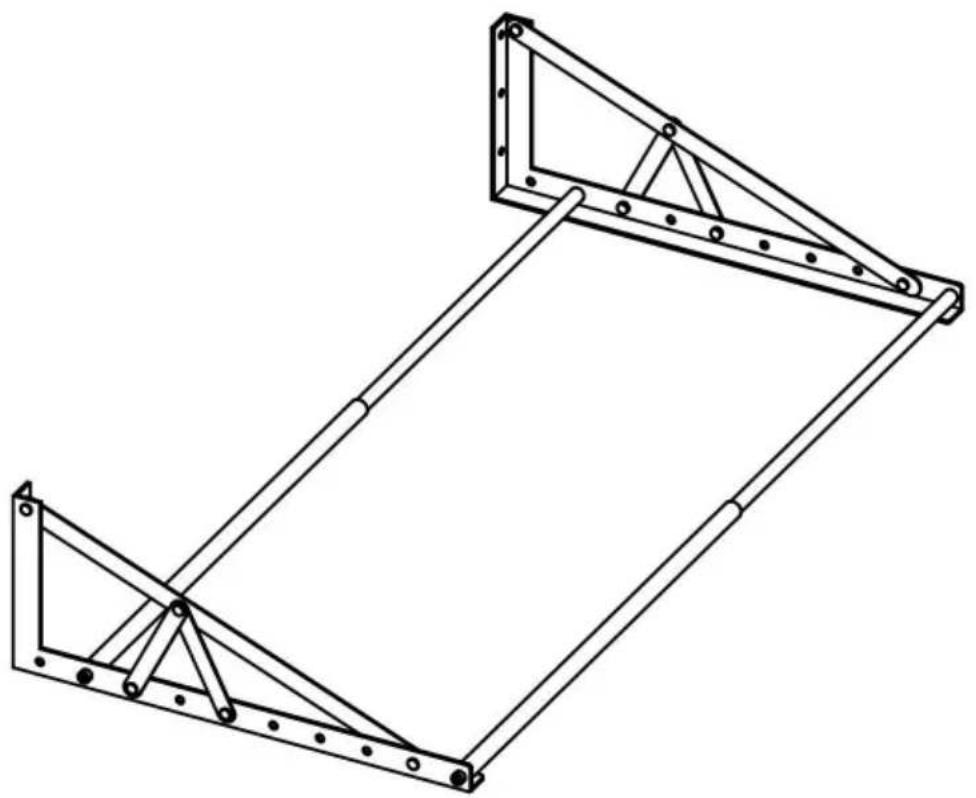

REIFENREGAL

MODELL:TC0519

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

REIFENREGAL

MODELL: TC0519

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Gegenstände führen.

- Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug. Erlauben Sie nicht Kinder zum Spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Die Angaben beziehen sich nur auf ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle
   Ersatzteile in einem sauberen Arbeitsbereich. Bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

ÿ Das Reifenregal wird nur an Holzwänden montiert, die Dicke der Holzwände

Wand muss mindestens 8cm betragen.

ÿ Wird nur zum Platzieren von Reifen verwendet.

VORSICHT:

ÿ Achten Sie bei der Montage des Reifenträgers darauf, dass der Träger in einer

horizontalen Zustand, um eine bessere Erfahrung beim Platzieren von Artikeln zu haben

ÿ Dieses Produkt ist nur für die Installation in Innenräumen vorgesehen.

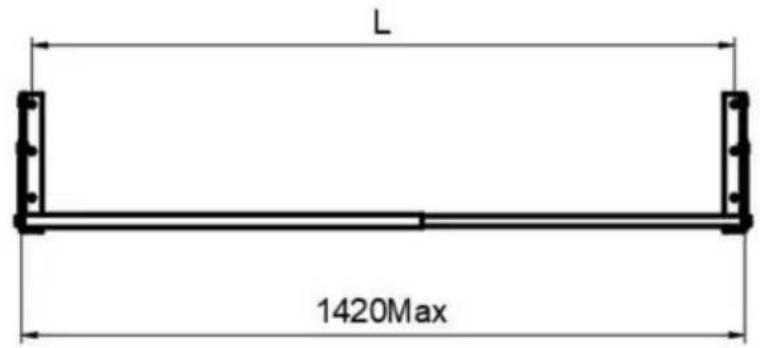

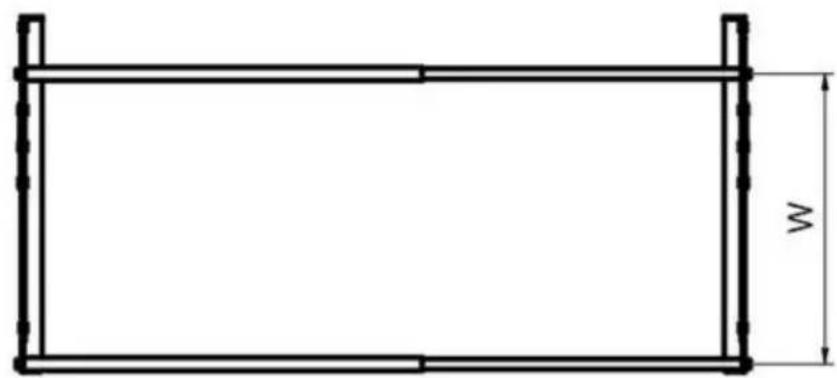

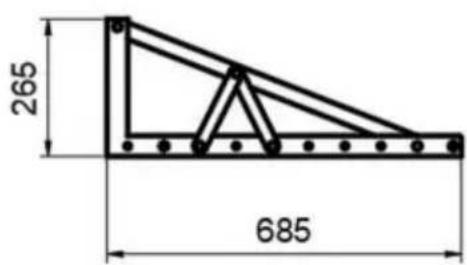

SPEZIFIKATION

Hinweis: Die Zahleneinheit in der Abbildung ist mm.

Stückliste

NEIN.	Name Bild	Technische Daten			Menge
1	Dreieckiger Rahmen-L	/			1
2	Dreieckrahmen-R	/			1
3	Röhre A	ÿ 25			2
4	Röhre B	ÿ 20			2
5	Innensechskantschraube	M10*35			4
6	Zugschrauben	M8*70			6
7	Handbuch	/	/		1

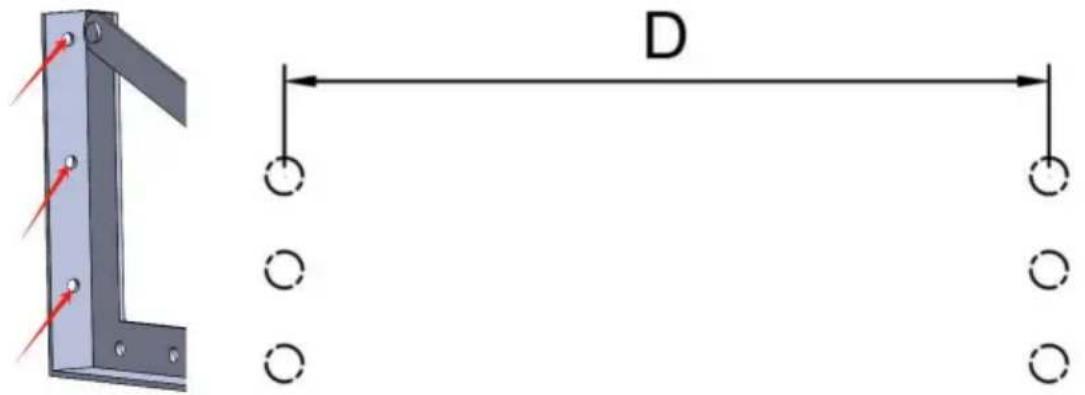

SCHRITT 1. Die Montagelöcher für Dreiecksrahmen sind mit Markern an der Wand markiert.

Abhängig von Ihrem Montageplatz oder der Breite des Reifens, den Sie

Wählen Sie die Montagegröße „D“ des Racks. Die Größe „D“ sollte 1350 mm (53,15 Zoll) nicht überschreiten.

Hinweis: Stellen Sie sicher, dass die Befestigungslöcher auf derselben horizontalen Linie lin

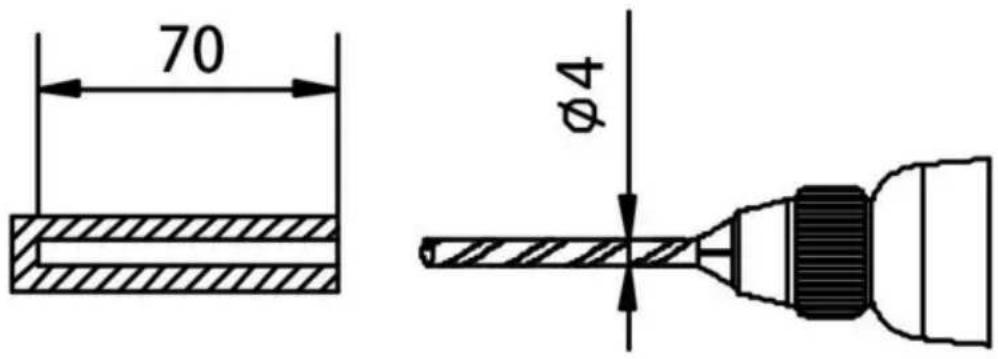

SCHRITT 2. Bohren Sie, wie in der folgenden Abbildung gezeigt, mit einer elektrischen

Bohrmaschine ein Loch in die Holzwand. Es wird empfohlen, dass der Durchmesser des Lochs 4 mm beträgt.

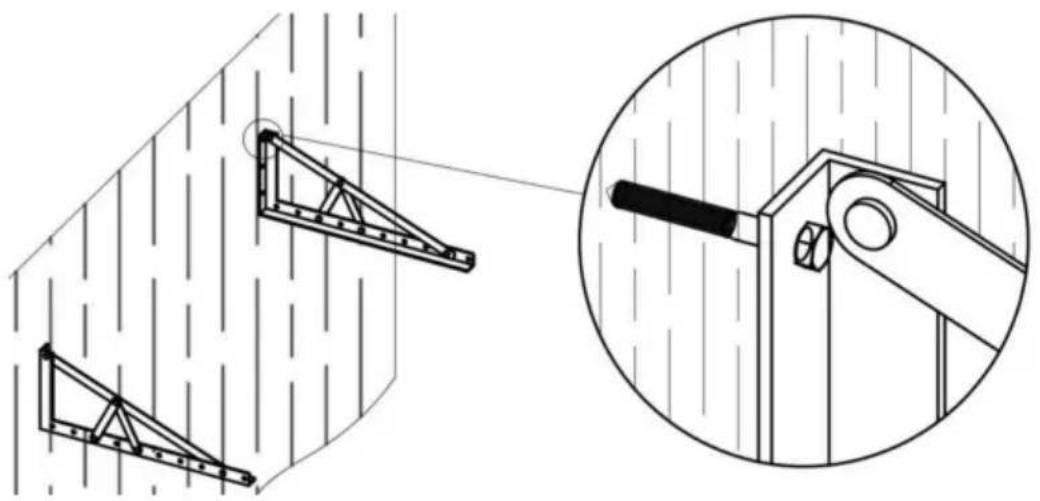

SCHRITT 3. Befestigen Sie die beiden dreieckigen Rahmen mit Zugschrauben an der Wand

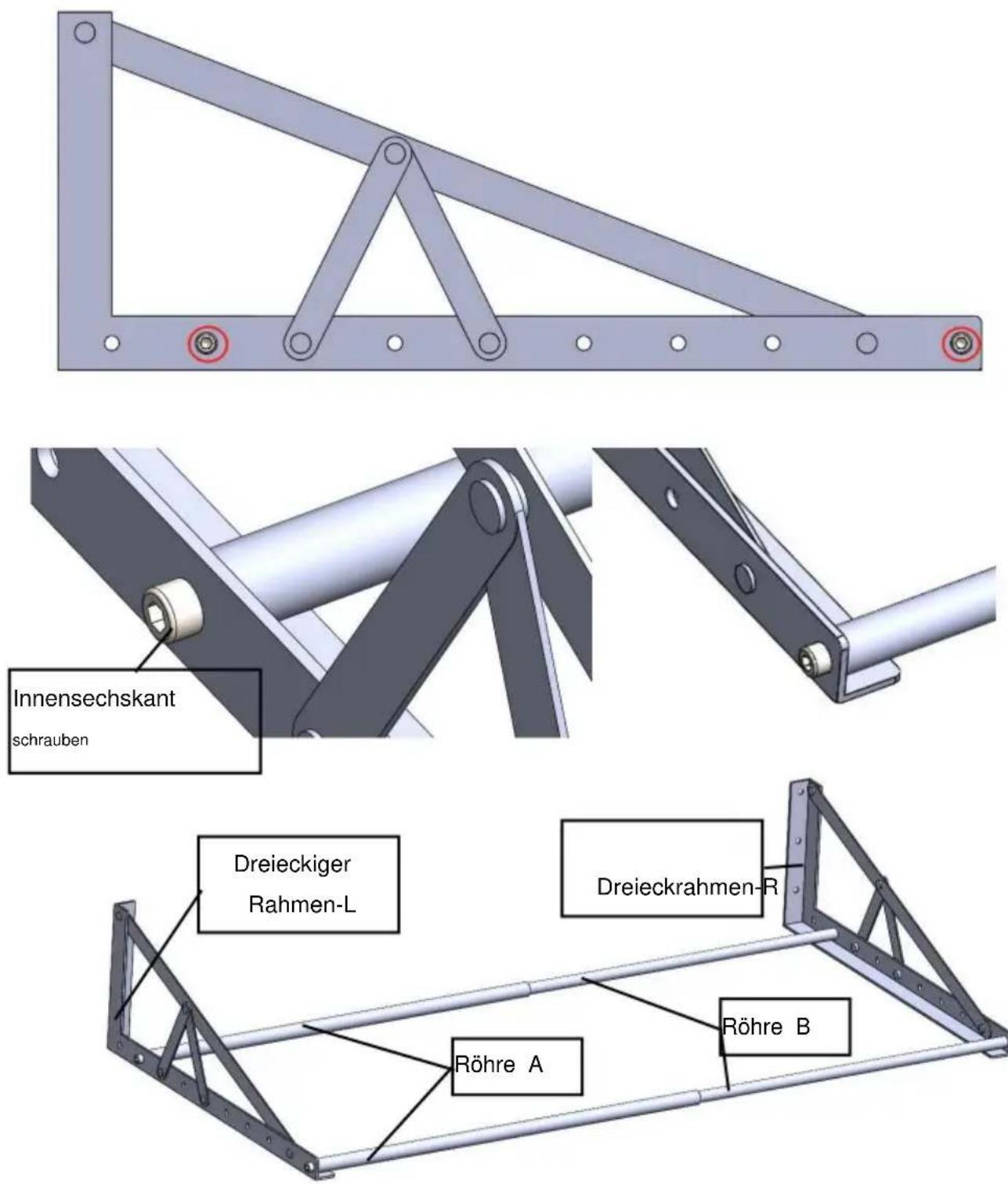

SCHRITT 4. Verbinden Sie das Rohr mit dem Montageloch des Dreiecksrahmens und ziehen

Sie es mit einer M10*35mm Innensechskantschraube fest. Es wird empfohlen

um das Rohr an den beiden Löchern zu befestigen, wie in der Abbildung gezeigt.

Hinweis: Sie können die Einbauposition des Rohres entsprechend den Vorgaben des eingesetzten Reifens anpassen.

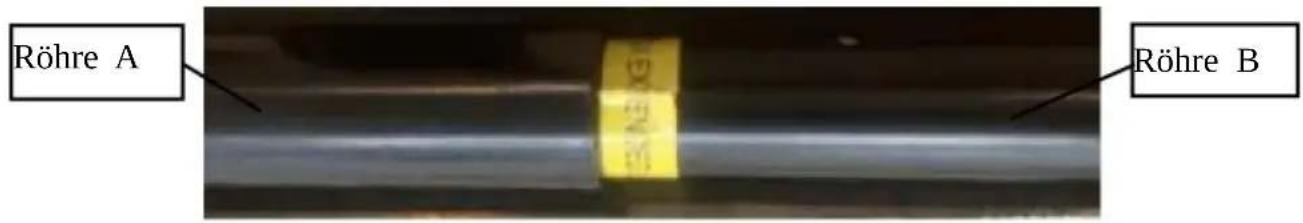

Hinweis: Rohr B ist mit der Markierung für die maximale Installationslänge gekennzeichnet. Bei der Installation darf die Verbindungslänge von Rohr A und B die markierte Länge nicht unterschreiten.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
