BEDIENUNGSANLEITUNG LX061 Vevor

A B B B A B

SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT:

A B B B A B

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

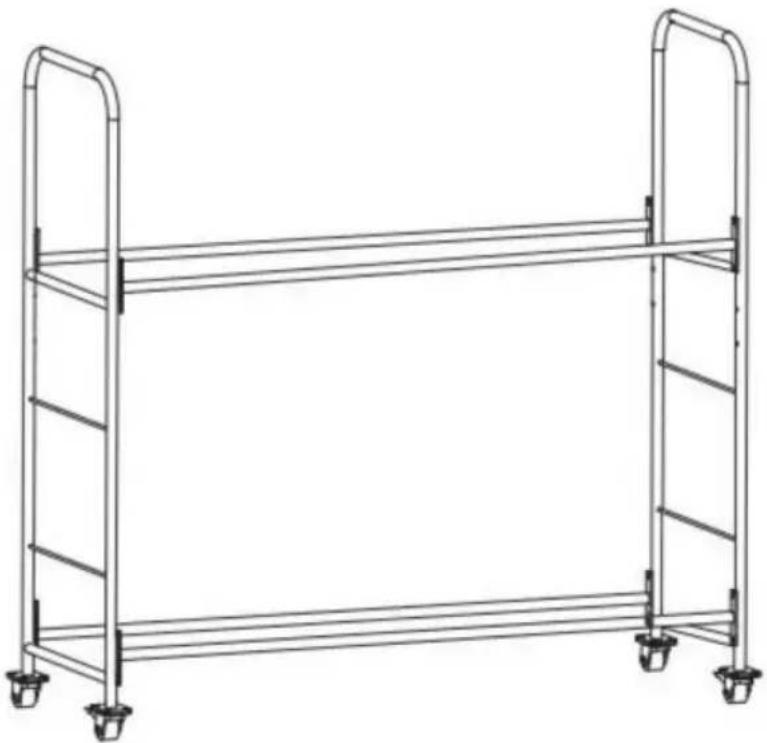

REIFENREGAL

MODELL: LX061

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

REIFENREGAL

MODELL: LX061

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Gegenstände führen.

- Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug. Erlauben Sie nicht Kinder zum Spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Die Angaben beziehen sich nur auf ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle

Ersatzteile in einem sauberen Arbeitsbereich. Bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

ÿ Wird nur zum Platzieren von Reifen

verwendet. ä Dieses Produkt ist nur für die Installation im Innenbereich vorgesehen.

SPEZIFIKATION

Modell	LX061
Größe	L*B*H: 1585*570*1520mm
Lenkrolle	Inklusive
Anzahl der Schichten	2
Kapazität	8-12 Reifen

TEILELISTE

NEIN.	Name	Code	Bild	LX061
1	Aufrecht	A		2
2	Strahl	B		4
3	Lenkrolle	C1		2
4	Lenkrolle (mit Bremse)	C2		2
5	M8X35 Schraube	D		16
6	Nuss	F		32
7	M8 X16 Schraube	G		16
8	Staubschutzseil	H		4
9	Inbusschlüssel			1
10 13-mm-Maulschlüssel		J		1
11 14-mm-Maulschlüssel		K		1
12	Staubschutzhülle	M		1
13	Handbuch	/	/	1

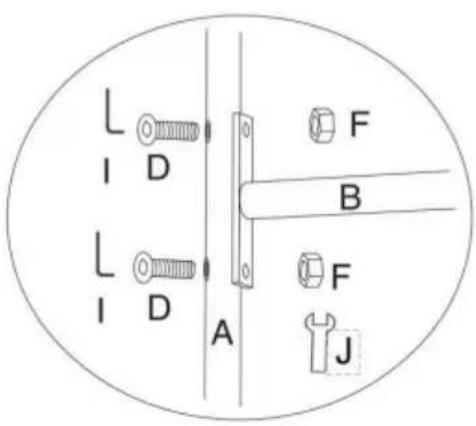

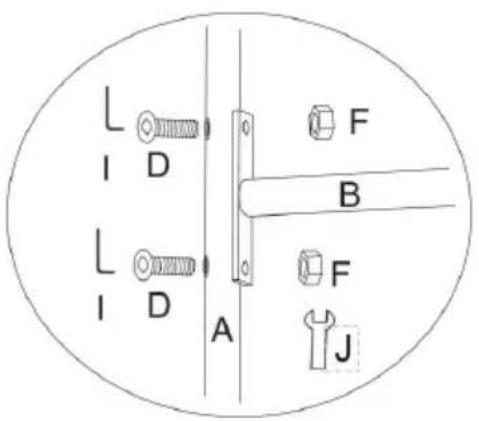

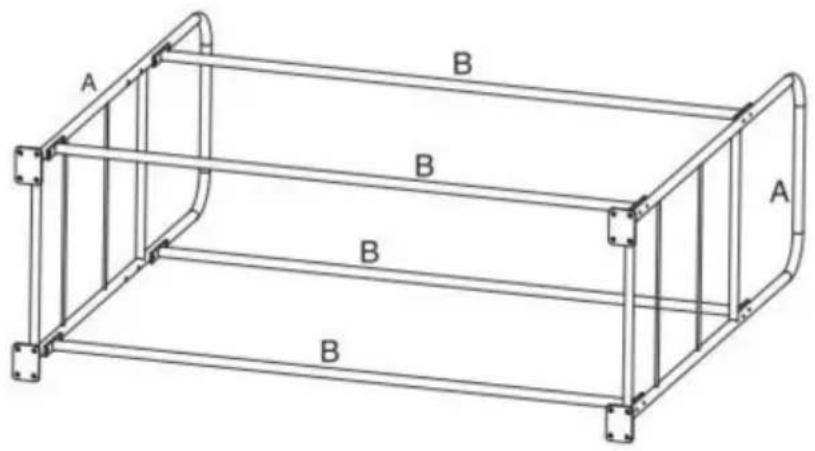

SCHRITT 1. Wählen Sie den Pfosten A, montieren Sie ihn am Balken B und ziehen Sie die Schrauben fest. D mit E, F.

A B B B A B

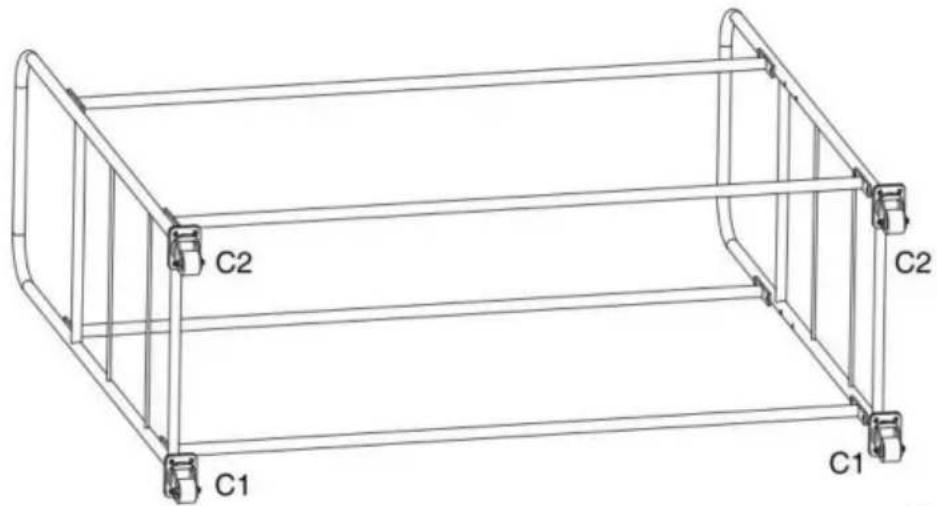

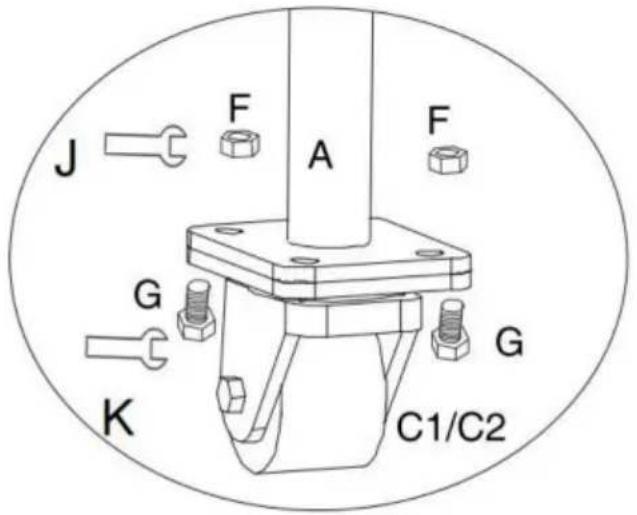

SCHRITT 2. Montieren Sie C1, C2 an A und befestigen Sie F, G mit den Werkzeugen J und K.

C2 C2 C1 C1

SCHRITT 3. Setzen Sie die Staubschutzhülle auf den Rahmen des Reifenregals, führen Sie das Kabel der Kanalabdeckung durch die Staubschutzhüllenöffnung und befestigen Sie die Staubschutzhülle.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
