INSTRUKCJA OBSŁUGI TC0519 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

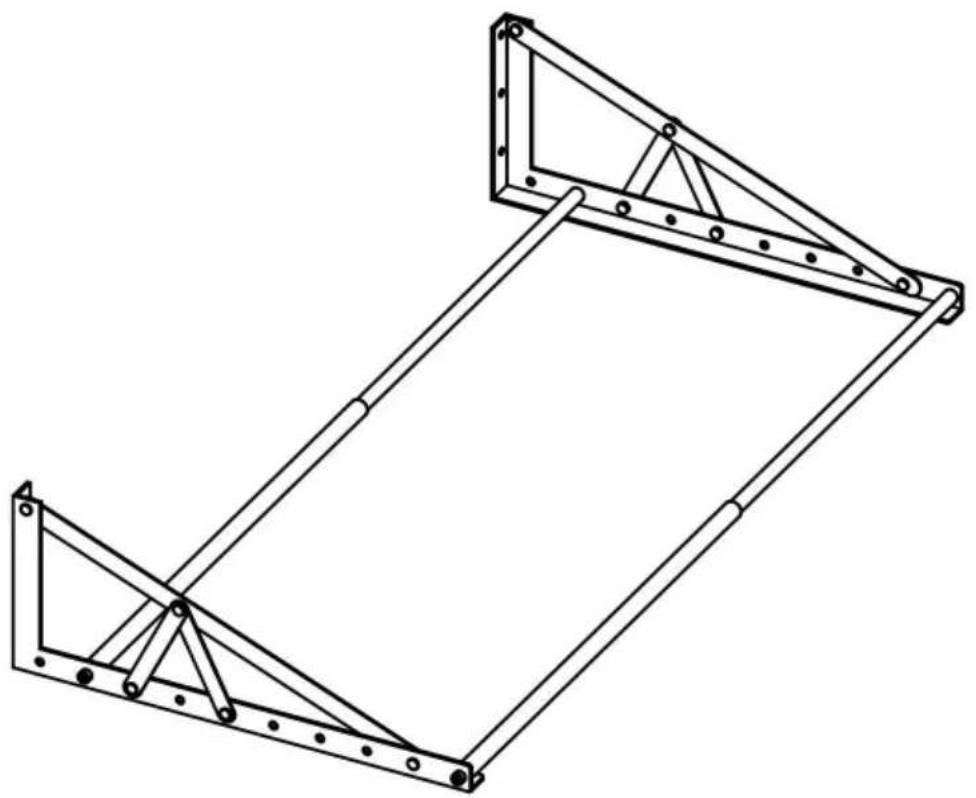

STOJAK NA OPONY

MODEL:TC0519

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

STOJAK NA OPONY

MODEL: TC0519

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed rozpoczęciem użytkowania należy przeczytać i zrozumieć całą instrukcję.

lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i

instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

- Unikaj używania produktu przez dzieci. Produkt ten nie jest zabawką. Nie pozwalaj dzieci do zabawy.

ŚRODKI OSTROŻNOŚCI PODCZAS KONFIGURACJI

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może spowodować zagrożenia.
2. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
3. Możliwości dotyczą wyłącznie produktu prawidłowo i kompletnie zmontowanego.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie należy gromadzić się, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub lek.
6. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie
   części w czystym miejscu pracy. Proszę trzymać małe części zamienne poza zasięgiem dzieci.

ZAPISZ TE INSTRUKCJE

BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE:

Stojak na opony montuje się wyłącznie na ścianach drewnianych, grubość ścianki drewnianej

Ściana powinna mieć grubość co najmniej 8cm.

Służy wyłącznie do zakładania opon.

OSTROŻNOŚĆ:

Podczas montażu bagażnika na opony należy zwrócić uwagę na to, aby bagażnik znajdował się w stan poziomy, aby zapewnić lepsze wrażenia z umieszczania przedmiotów

Produkt przeznaczony jest wyłącznie do montażu wewnątrz pomieszczeń.

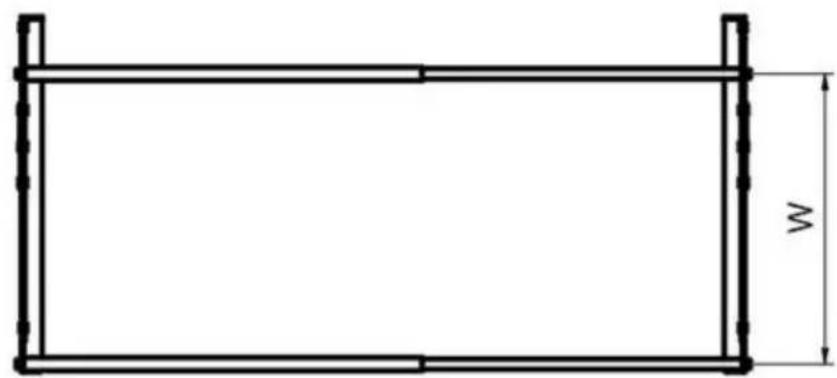

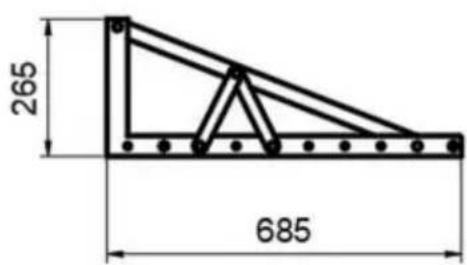

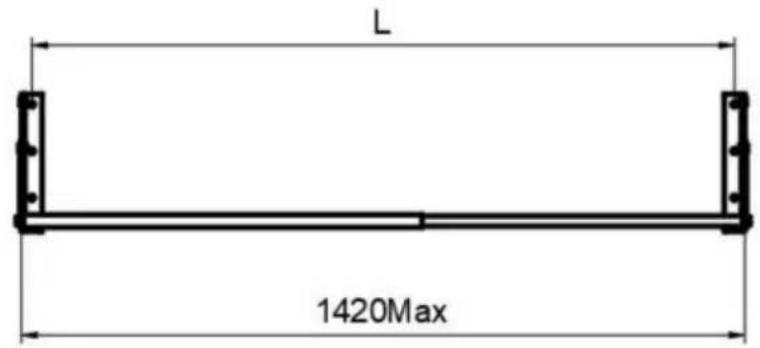

SPECYFIKACJA

L 1420Max

265 685

Uwaga: Jednostką liczbową na rysunku jest mm.

Lista części

NIE.	Nazwa	Specyfikacje	Zdjęcie	ILOŚĆ
1	Rama trójkątna-L	/		1
2	Rama trójkątna-R	/		1
3	Rurka A	Środnica 25 cm		2
4	Rura B	20		2
5 Śruba z łbem sześciokątnym		M10*35		4
6	śruby łamane	M8*70		6
7	Podręcznik	/	/	1

Montaż stojaka na opony

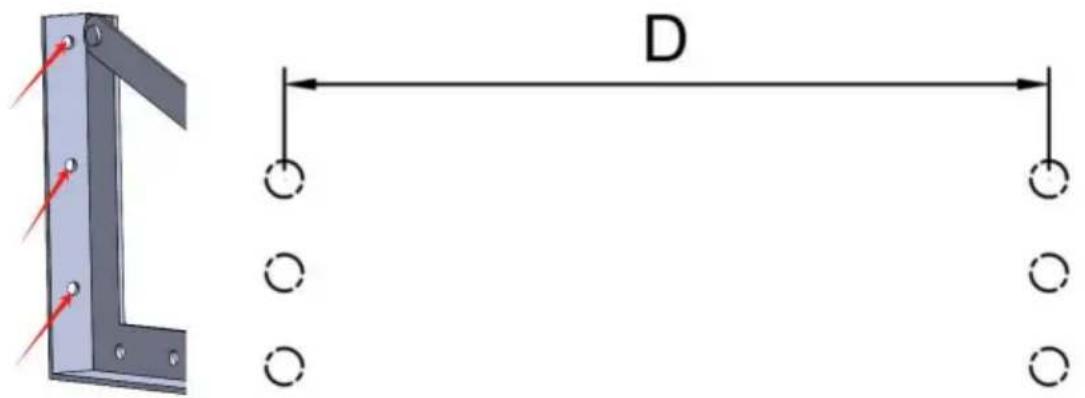

KROK 1. Otwory montażowe odpowiadające ramom trójkątnym to oznaczone na ścianie markerami.

W zależności od miejsca montażu lub szerokości opony, którą chcesz zamontować

miejsce, wybierz rozmiar montażowy „D” stojaka. Rozmiar „D” nie powinien przekraczać 1350 mm (53,15 cala).

Uwaga: Upewnij się, że otwory montażowe znajdują się w tej samej linii poziomej.

D

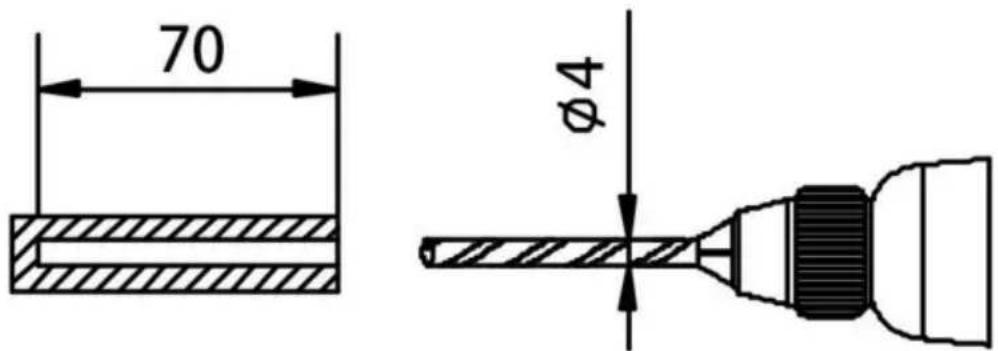

KROK 2. Jak pokazano na poniższym rysunku, wywierć otwór w drewnianej ścianie za pomocą wiertarki elektrycznej, a zaleca się, aby średnica otworu wynosiła 4 mm.

70 φ4

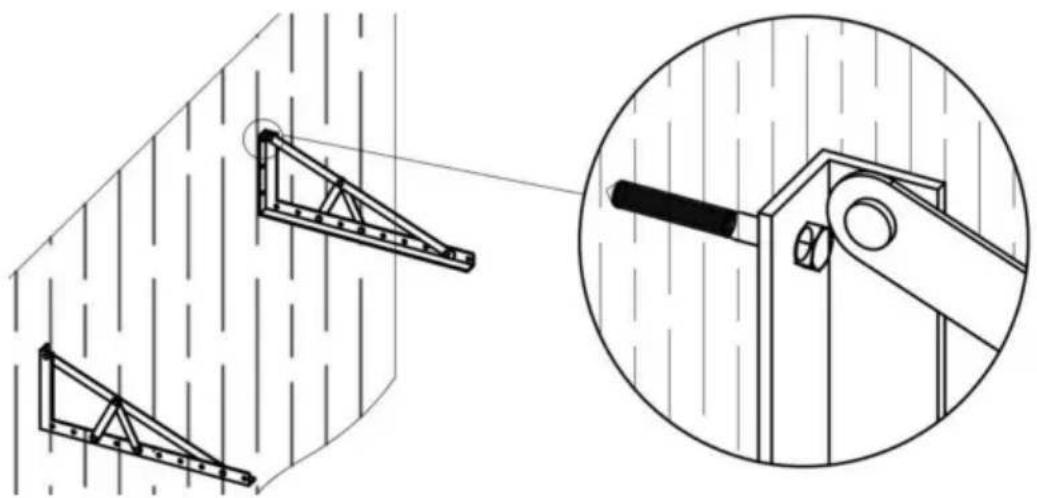

KROK 3. Przymocuj dwie trójkątne ramy do ściany za pomocą wkrętów.

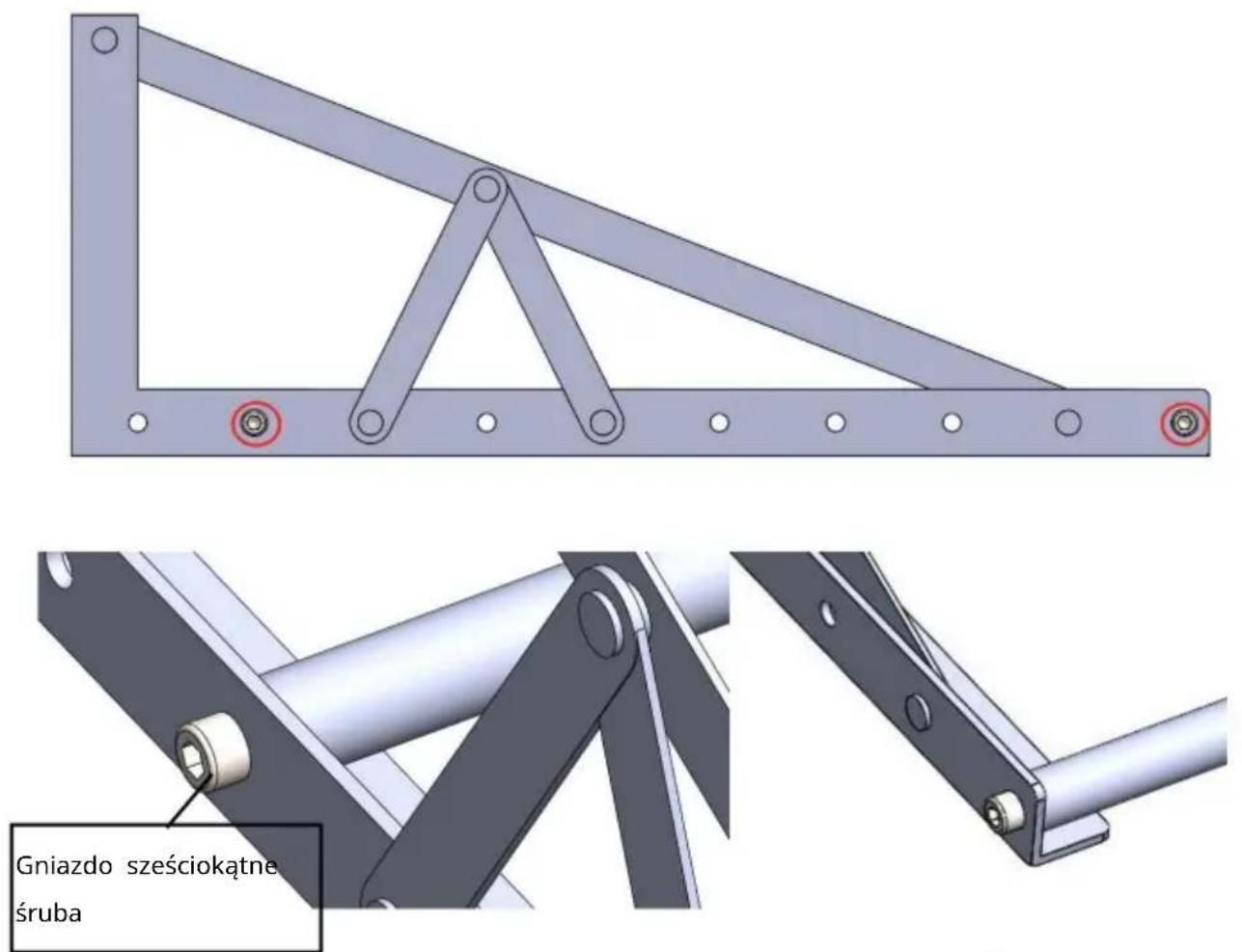

KROK 4. Podłącz rurę do otworu montażowego ram trójkątnych i dokręć ją śrubą imbusową M10*35mm. Zaleca się

Aby zamontować rurę w dwóch otworach, należy postępować zgodnie z rysunkiem.

Uwaga: Możesz dostosować pozycję montażu fajki do specyfikacji zamontowanej opony.

Gniazdo sześciokątna śruba

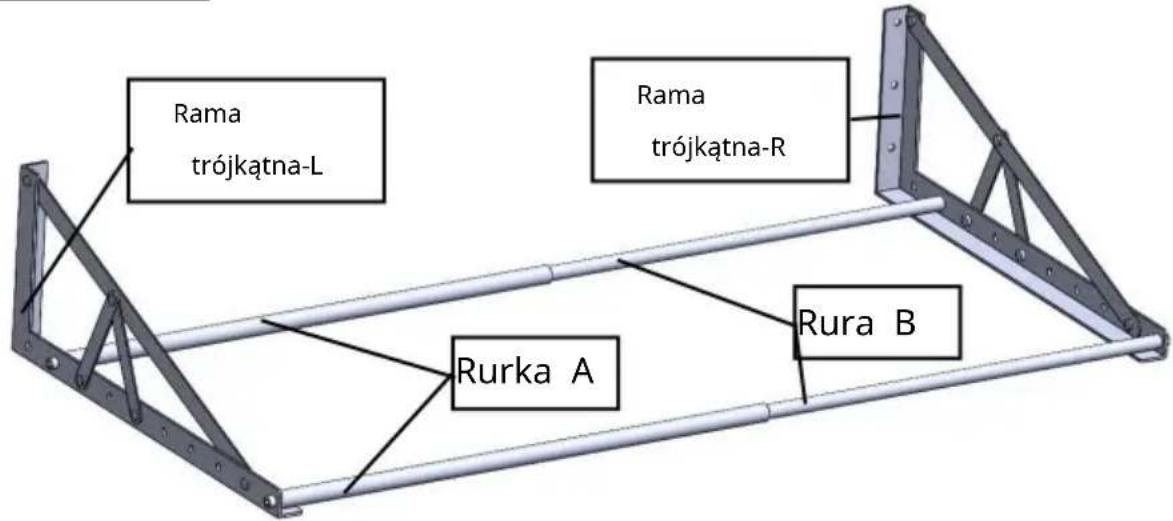

Rama trójkątna-L Rama trójkątna-R Rura B Rurka A

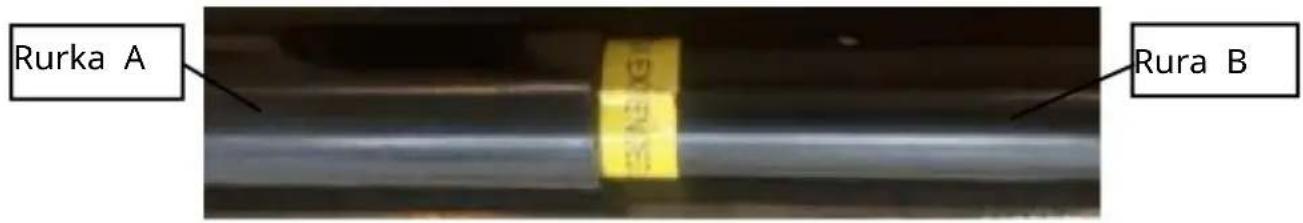

Uwaga. Rura B jest oznaczona maksymalną długością instalacji. Podczas instalacji długość połączenia rury A i B nie powinna być mniejsza niż oznaczona długość.

Rurka A Rura B

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
