TC0519 - Däckförvaring Vevor - Gratis bruksanvisning och manual

Produkttyp	Väggmonterat däckställ
Varumärke	Vevor
Modell	TC0519
Mått	1420 x 265 x 685 mm (L x H x Dj, max)
Material	Stål
Innehåll i kartong	2 triangulära ramar (H och V), 2 rör A (25 mm), 2 rör B (20 mm), 4 insexskruvar M10x35, 6 träskruvar M8x70, manual
Installationstyp	Väggmonterad, på trävägg med tjocklek ≥ 8 cm
Användning	Endast inomhus
Lastkapacitet	Ej specificerad, för förvaring av standarddäck till personbilar
Försiktighetsåtgärder	Låt inte barn använda. Montera enligt instruktionerna. Kapaciteten gäller endast vid fullständig montering. Håll monteringsområdet rent och väl upplyst.
Underhåll	Rengör med fuktad trasa och milt rengöringsmedel
Reservdelar	Skruvar och rör finns via tillverkaren (www.vevor.com/support)
Reparerbarhet	Enkel konstruktion: delar kan bytas ut individuellt
Säkerhet	Läs manualen före användning. Undvik vassa föremål. Montera inte under påverkan av substanser.
Allmän information	Garanti och teknisk support: www.vevor.com/support

Vanliga frågor - TC0519 Vevor

Hur installerar man däckstället Vevor TC0519?

För att installera stället, markera monteringshålen på en trävägg (tjocklek ≥ 8 cm) på önskat avstånd D (max 1350 mm). Borra hål med 4 mm diameter. Fäst de två triangulära ramarna på väggen med träskruvar M8x70. Sätt sedan in rör A och B i ramarnas hål och dra åt med insexskruvar M10x35. Se till att rören är horisontella och att anslutningslängden för rör A och B följer markeringen på rör B.

På vilken typ av vägg kan detta ställ installeras?

Detta ställ får endast installeras på en trävägg med en tjocklek på minst 8 cm. Det är inte lämpligt för betong-, tegel- eller gipsskivor.

Vilka mått har stället?

Maximala mått är: längd 1420 mm, höjd 265 mm, djup 685 mm. Avståndet mellan ramarna (D) kan justeras upp till 1350 mm beroende på däckens bredd.

Hur många däck kan förvaras?

Lastkapaciteten är inte specificerad, men stället är utformat för att förvara standarddäck till personbilar. Generellt kan det rymma upp till 4 däck beroende på storlek.

Vilka verktyg krävs för installationen?

Du behöver en markeringspenna, en elektrisk borrmaskin med 4 mm borr, en sexkantsnyckel för insexskruvarna, och eventuellt ett vattenpass för att kontrollera horisontalitet.

Hur justerar man avståndet mellan ramarna?

Avståndet D mellan ramarna kan justeras vid installation genom att välja lämpliga monteringshål på väggen. D får inte överstiga 1350 mm. Du kan också justera rörens position i ramarnas hål för att anpassa till däckens bredd.

Vilka säkerhetsåtgärder bör vidtas?

Läs igenom hela manualen före installation. Håll barn på avstånd eftersom produkten inte är en leksak. Se till att monteringsområdet är rent och väl upplyst. Montera inte om du är trött eller påverkad. Använd stället endast inomhus.

Kan stället användas utomhus?

Nej, detta ställ är avsett för endast inomhusinstallation. Exponering för väder och vind kan skada metalldelarna och äventyra säkerheten.

Vad gör man om delar saknas?

Om delar saknas, kontakta kundtjänst via webbplatsen www.vevor.com/support. Du kan också begära att reservdelar skickas under garanti.

Var hittar man teknisk support?

Teknisk support och elektroniskt garantibevis finns på www.vevor.com/support. Du kan också kontakta UK-representanten: YH CONSULTING LIMITED i 60329 Frankfurt am Main.

BRUKSANVISNING TC0519 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

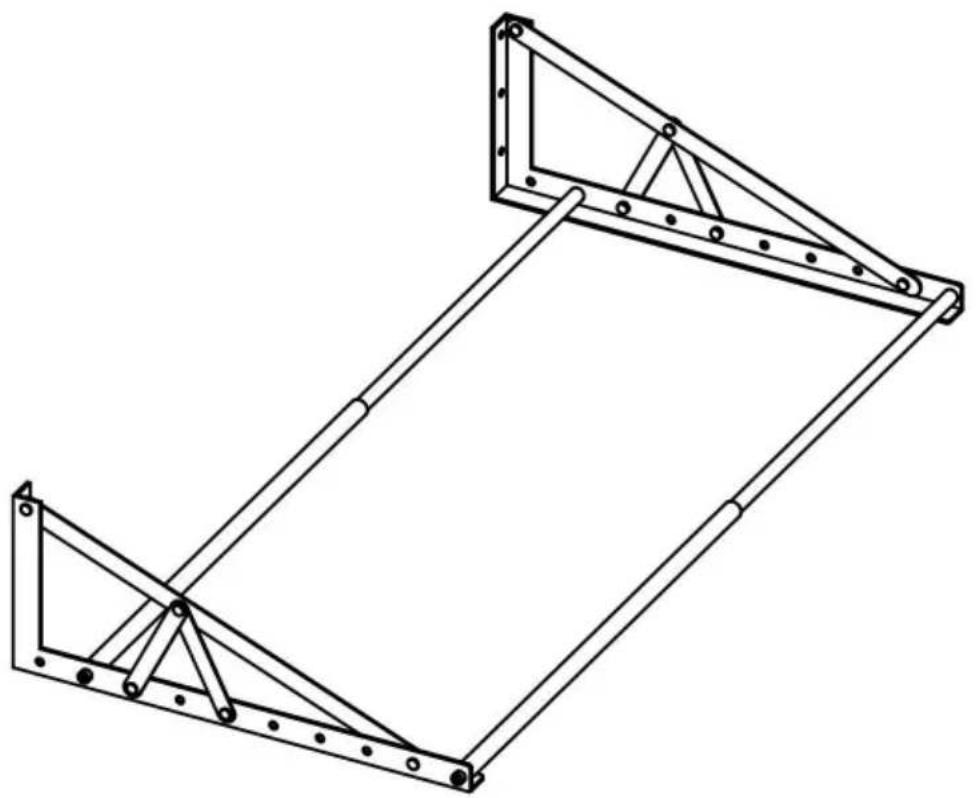

DÄCKHÅLLARE

MODELL:TC0519

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DÄCKHÅLLARE

MODELL: TC0519

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna bruksanvisning innan du använder den eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

- Undvik att barn använder produkten. Och den här produkten är inte en leksak. Tillåt inte barn att leka.

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTÄLLNING

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Funktionerna gäller endast för korrekt och färdigmonterad produkt.
4. Håll åskådare borta från området under monteringen.
5. Montera inte när du är trött eller påverkad av alkohol, droger eller medicin.
6. Håll dig borta från vassa spetsar, knivar och andra föremål.
7. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera allt delar i ett rent arbetsområde. Förvara små reservdelar utom räckhåll för barn.

SPARA DESSA INSTRUKTIONER

SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER

WARNING:

ÿ Däckstället installeras endast på träväggar, tjockleken på träet väggen vara minst 8 cm.

ÿ Används endast för att placera däck.

FÖRSIKTIGHET:

ÿ När du installerar däckstället, var uppmärksam på att hålla stället i ett horisontellt tillstånd, för att få en bättre upplevelse av att placera föremål å Denna produkt är endast avsedd för installation inomhus.

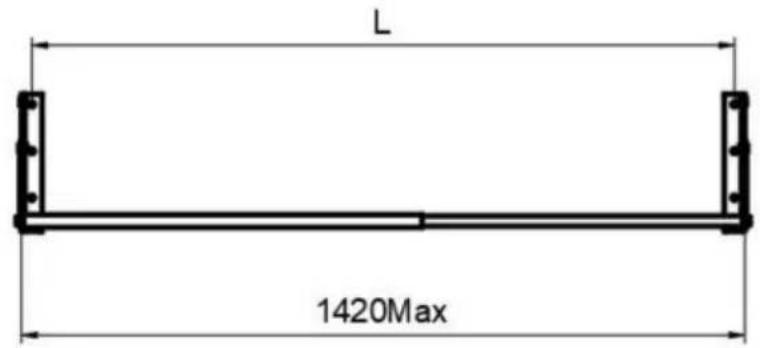

SPECIFICATION

Obs: Talenheten i figuren är mm.

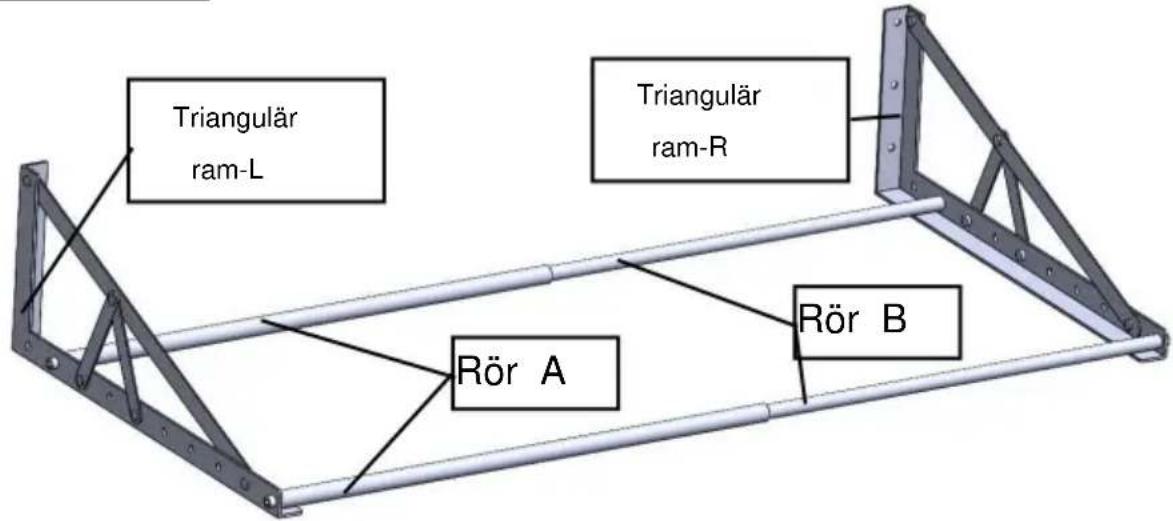

Dellista

Inga.	Namn Bild	Specifikationer			ANTAL
1	Triangulär ram-L	/			1
2	Triangulär ram-R	/			1
3	Rör A	ÿ 25			2
4	Rör B	ÿ 20			2
5	Insexskruv	M10*35			4
6	eftersläpande skruvar	M8*70 6
7	Manuell /		/		1

Däckställ MONTERING

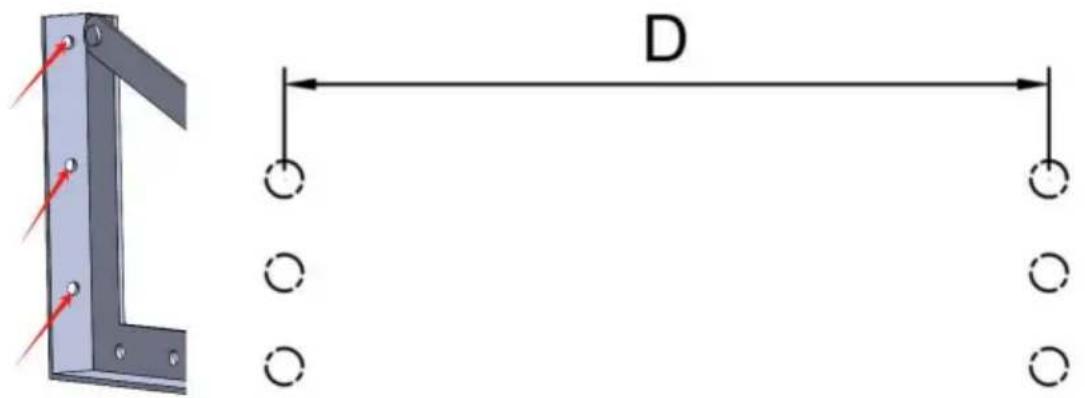

STEG1. De monteringshål som motsvarar Triangulära ramar är markerade på väggen med markörer.

Beroende på ditt monteringsutrymme eller bredden på däcket du vill ha

plats, välj monteringsstorlek "D" på racket. Storleken "D" bör inte överstiga 1350 mm (53,15 tum).

Obs: Se till att monteringshålen är i samma horisontella linje.

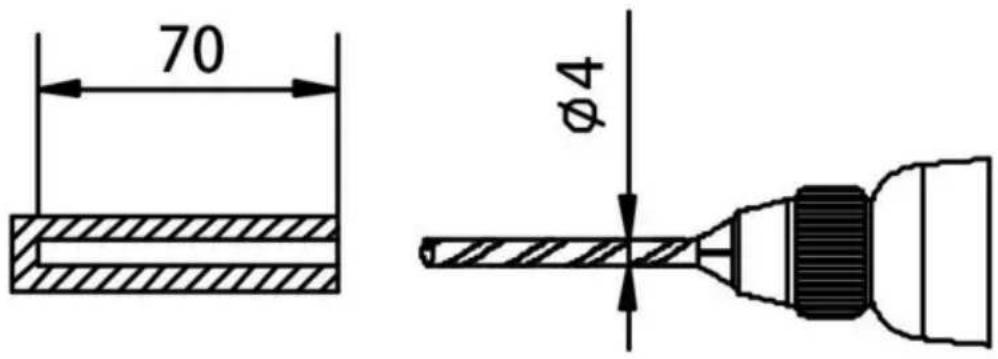

STEG 2. Som visas i följande figur, borra ett hål i träväggen med en elektrisk borr, och det rekommenderas att diametern på hålet är 4 mm.

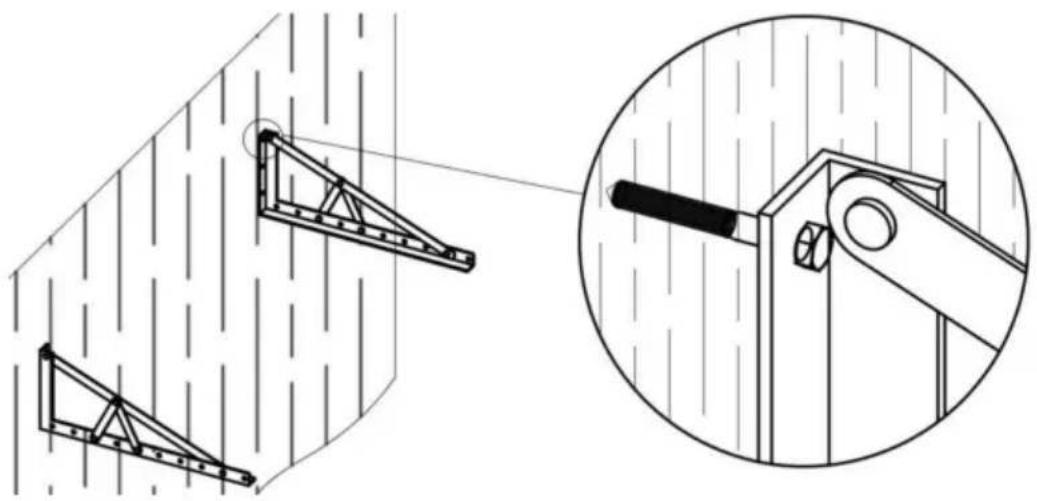

STEG 3. Fäst de två triangulära ramarna på väggen med hjälp av skruvar.

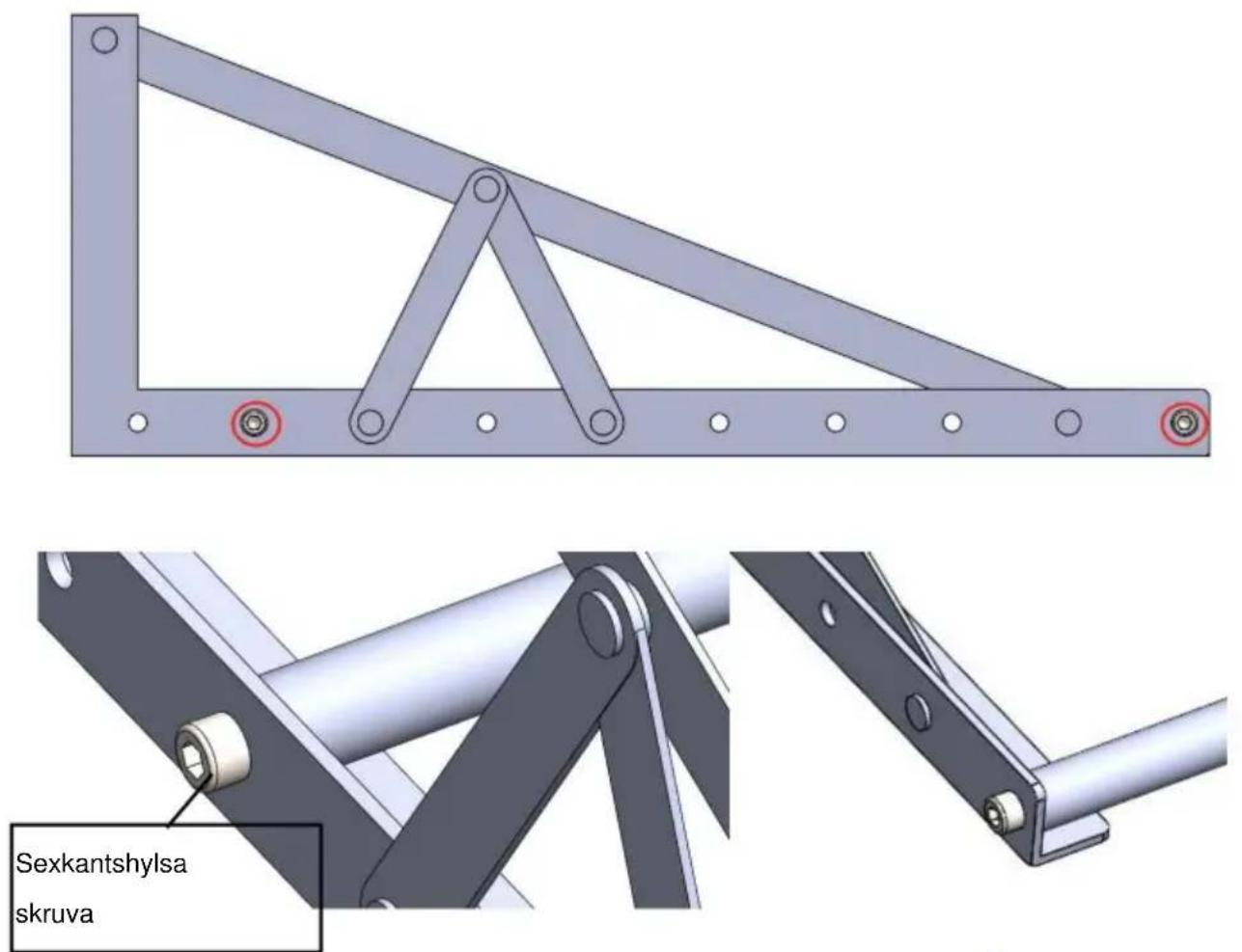

STEG 4. Anslut röret till monteringshålet på de triangulära ramarna och dra åt det med M10*35 mm insexskruv. Det rekommenderas

för att installera röret på de två hålen som visas i figuren.

Obs: Du kan justera rörets monteringsposition enligt specifikationerna för det placerade däcket.

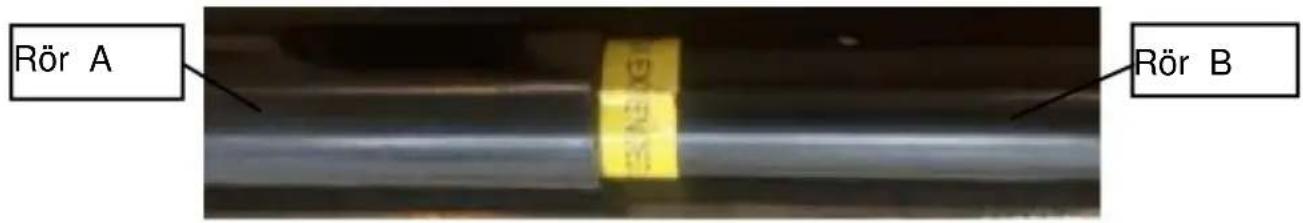

Notera. Rör B är märkt med markering för maximal installationslängd. Vid installation bör anslutningslängden på rör A och B inte vara mindre än den markerade längden.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
