Type de produit	Gabarit de perçage pour charnières
Marque	Vevor
Modèle	SXRJL-2301
Matériau principal	Plastiques techniques
Couleur	Jaune
Type de charnière applicable	26 mm et 35 mm
Décalage ajustable	3, 4, 5 ou 6 mm
Distances de perçage disponibles	75 mm (3") et 100 mm (4")
Entraxe des trous de pivot	46, 48 ou 52 mm
Accessoires inclus	Corps principal, coupeur, foret de 2 mm, clé, tige de positionnement, support, collier d'arrêt, accessoires 26 mm, clé à molette C, manuel d'utilisation
Fonctions principales	Guider le perçage de trous pour charnières d'armoire avec précision et répétabilité
Sécurité	Porter des lunettes de protection ; garder les mains éloignées des bords tranchants ; débrancher l'outil électrique avant réglage
Entretien et nettoyage	Nettoyer après chaque utilisation ; ranger correctement pour éviter la perte de pièces
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - SXRJL-2301 Vevor

Quels types de charnières ce gabarit prend-il en charge ?

Ce gabarit est conçu pour les charnières de 35 mm, et peut également fonctionner avec les charnières de 26 mm en utilisant les accessoires fournis.

Comment régler le décalage de la charnière ?

Utilisez les cadrans réglables pour sélectionner un décalage de 3, 4, 5 ou 6 mm. Le réglage recommandé est de 5 mm.

Quelles sont les distances de perçage disponibles ?

Le gabarit offre deux distances : 75 mm (3") et 100 mm (4") entre le bord de la pièce et le centre du trou.

Comment installer le gabarit sur une perceuse ?

Insérez le coupe-ouverture dans le support, vissez la bague de limite avec la clé, puis montez l'ensemble sur la perceuse électrique.

Puis-je utiliser ce gabarit avec une charnière de 26 mm ?

Oui, installez les accessoires auxiliaires de 26 mm sur le bloc d'arrêt à l'arrière du corps principal avant de percer.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection, gardez les mains éloignées des bords tranchants et des pièces mobiles, et débranchez l'outil électrique avant tout réglage.

Comment nettoyer et entretenir le gabarit ?

Nettoyez la surface après chaque utilisation pour enlever la sciure, et rangez-le correctement pour éviter de perdre des pièces.

Où puis-je trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com ou via le QR code présent dans l'emballage.

Comment contacter le support technique Vevor ?

Pour toute question ou assistance technique, rendez-vous sur www.vevor.com/support.

Que faire en cas de pièce manquante ou endommagée ?

Contactez le support technique Vevor via leur site web pour obtenir des pièces de rechange ou une assistance sous garantie.

MODE D'EMPLOI SXRJL-2301 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

GABARIT DE CHARNIÈRE

MODÈLE : SXRJL-2301

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

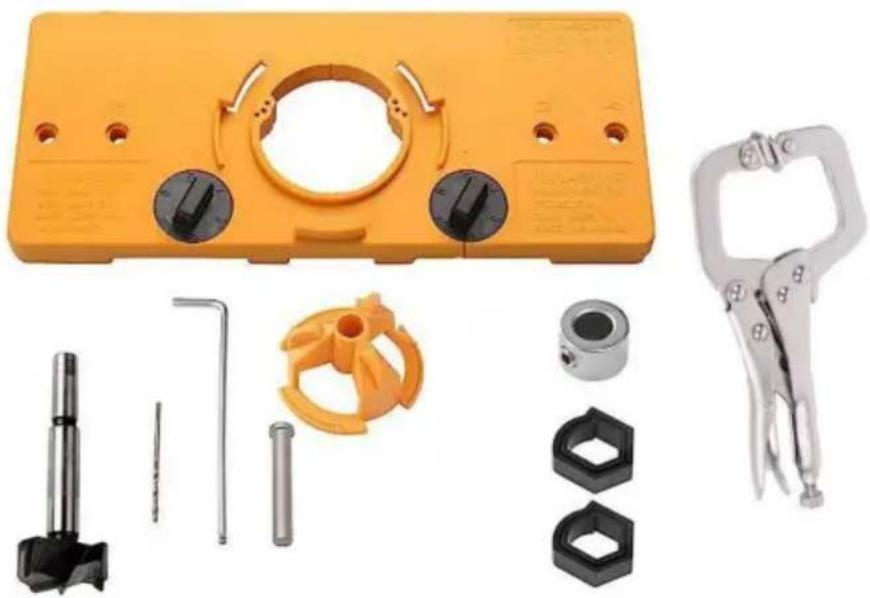

GABARIT DE CHARNIÈRE

MODÈLE : SXRJL-2301

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Respectez toujours les précautions de sécurité de base lorsque vous utilisez ces appareils.

Il s'agit notamment de :

1. Ce produit contient de petites pièces. En cas d'ingestion, il peut présenter un risque d'étouffement.

Danger. Gardez ces petites pièces hors de portée des enfants!

1. Lisez, comprenez et suivez les instructions du fabricant de votre outil électrique

pour des raisons de sécurité. Portez toujours des lunettes de sécurité ou des lunettes de protection avant de commencer

utilisation d'outils électriques. Gardez toujours les mains, le visage, les cheveux, les vêtements amples et le corps

à une distance sûre des broches et des outils de coupe. Gardez toujours une prise ferme sur

les poignées de l'outil pendant le fonctionnement. Débranchez toujours l'appareil de la source d'alimentation.

avant de régler les outils électriques.

1. N'utilisez pas le taraud à charnière après avoir été fatigué ou sous l'effet de l'alcool.
2. Veuillez vous référer au manuel pour installer et utiliser le gabarit.
3. Veuillez toujours porter une protection pour les yeux pendant l'utilisation.
4. Gardez les mains et le corps éloignés des bords tranchants et des pièces mobiles.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	SXRJL-2301
Type de charnière applicable	26/ 35mm
Matériel	Plastiques techniques
Couleur Jaune

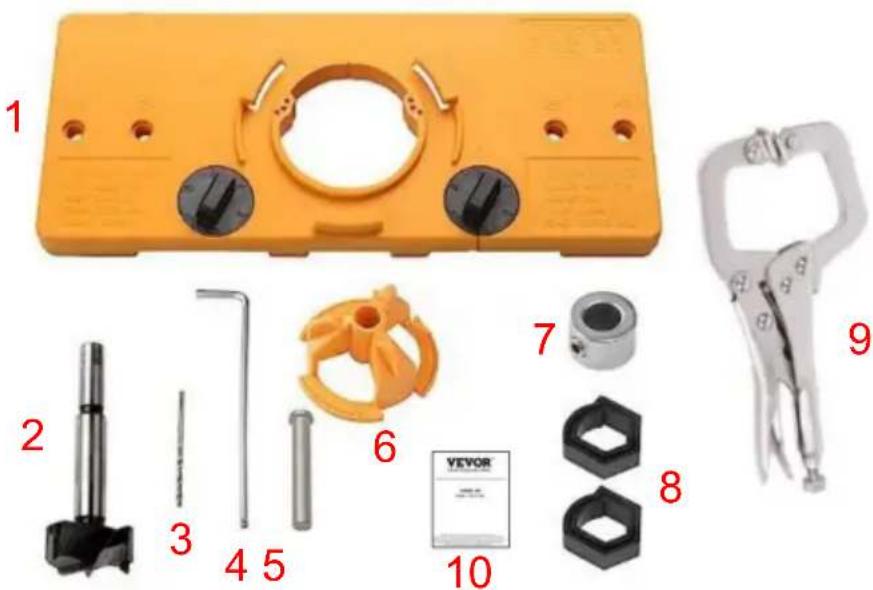

COMPOSANTS

Non.	Nom	Quantité
1	Corps principal	1
2	Coupeur	1
3	Foret de 2 mm	1
4	Clé	1
5	Tige de positionnement	1
6	Support	1
7	Collier d'arrêt	1
8	Accessoires 26 mm	2
9	Clé à molette C	1
10	Manuel d'utilisation	1

OPÉRATION

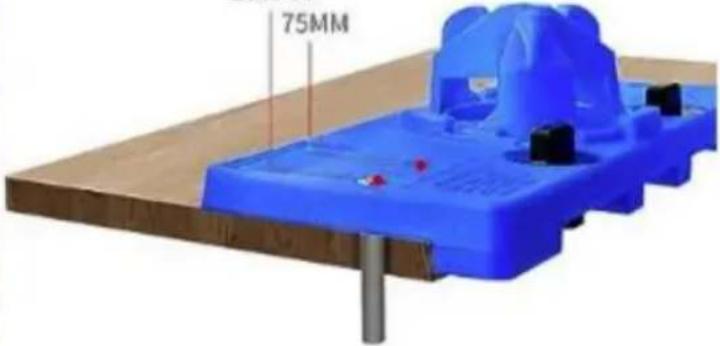

2 distances disponibles : 3"/ 75 mm et 4"/ 100 mm 100MM

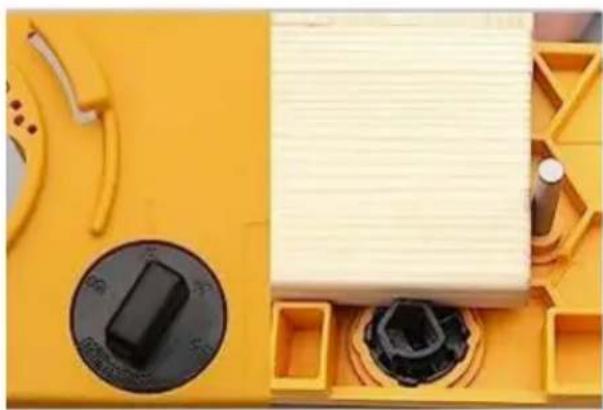

Les cadrans réglables ajustent le décalage de la charnière : livrés avec une conception de cadrans réglables, limités à 3, 4, 5 et 6 millimètres pour ajuster la distance entre le trou et la plaque, rendant le perçage des trous des charnières de l'armoire facile et précis.

REMARQUE : le gabarit de charnière peut également fonctionner pour les charnières de 26 mm, mais vous devez installer les accessoires 26mm pour cela qui sont dans le paquet.

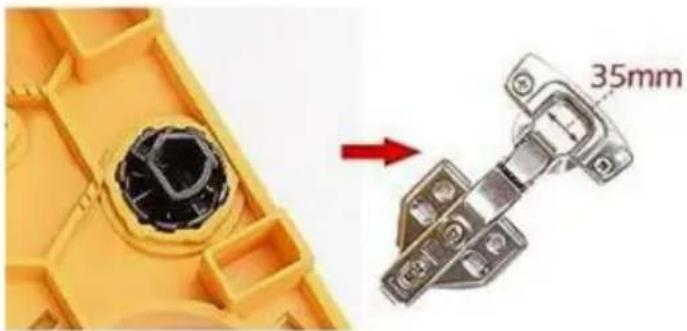

Gabarit de perçage pour armoire polyvalent : ce guide de perçage pour trou de charnière convient aux charnières de 35 mm et est également disponible avec des charnières de 26 mm.

Mode d'emploi :

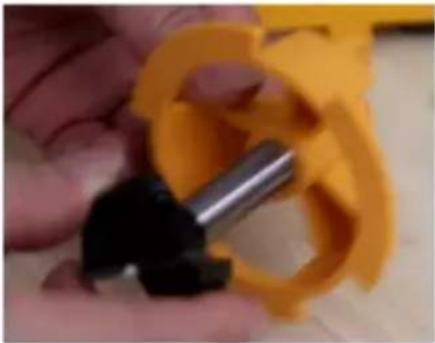

1. Insérez le coupe-ouverture dans le support

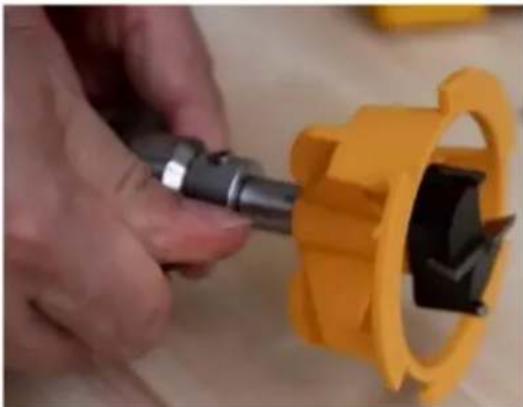

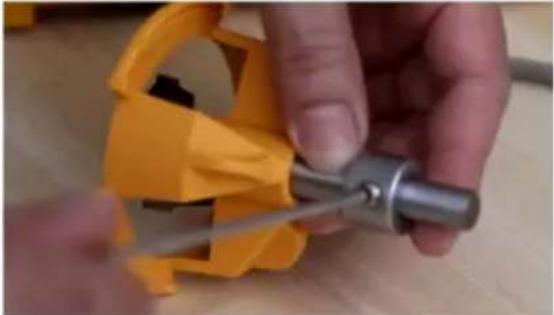

1. Insérez la bague de limite dans le bloc et utilisez une clé pour la visser.

1. Installez-le sur la perceuse électrique.

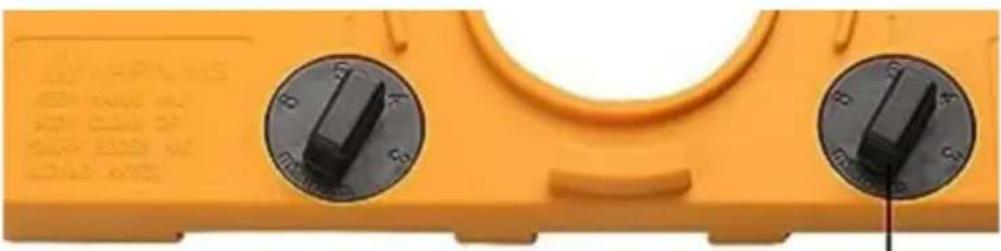

1. Des cadrans réglables limités à 3, 4, 5 et 6 millimètres garantissent un décalage correct de la charnière. (II est recommandé de choisir le 5 mm.)

REMARQUE : pour percer des trous de charnière de 26 mm, installez des accessoires auxiliaires de 26 mm sur le bloc d'arrêt à l'arrière du corps principal.

1. Placez la tige de positionnement en fonction des besoins de distance de bord.

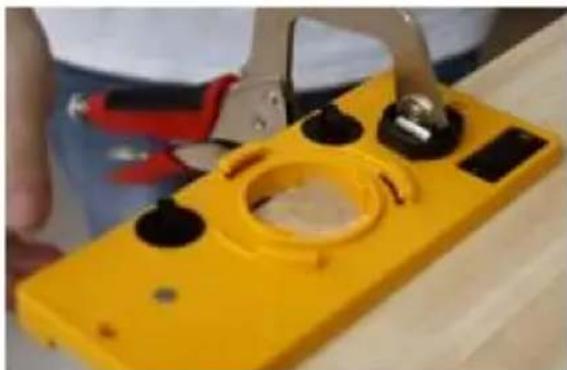

1. Utilisez la pince pour fixer le gabarit et installer le coupeur.

REMARQUE : Lorsque la bague de contrôle atteint l'extrémité du support, arrêtez de percer.

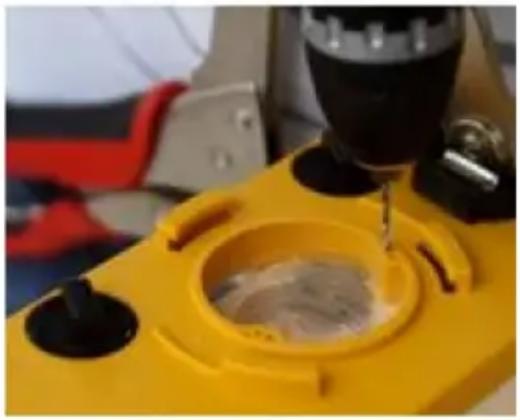

1. Utilisez le petit foret pour percer les trous latéraux.

REMARQUE : les trous de pivot sont espacés de 46, 48 ou 52 mm les uns des autres.

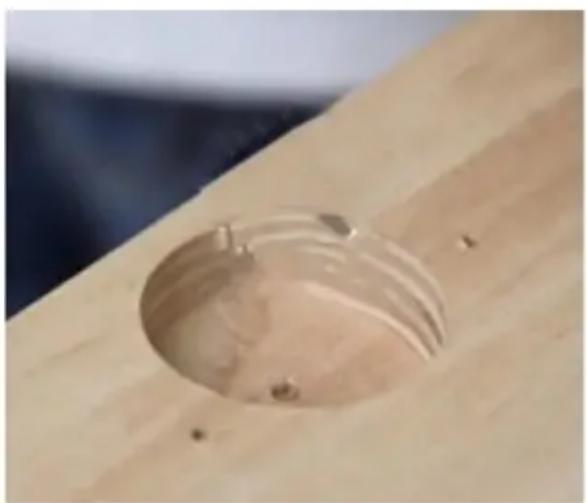

1. Nettoyez la sciure et installez la charnière.

1. Après chaque utilisation, veuillez l'installer à temps et le conserver correctement pour éviter perdre des pièces.
2. Nettoyez la surface après chaque utilisation.
