INSTRUKCJA OBSŁUGI SXRJL-2301 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
PRZYRZĄD DO ZAWIASU
MODEL: SXRJL-2301
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE

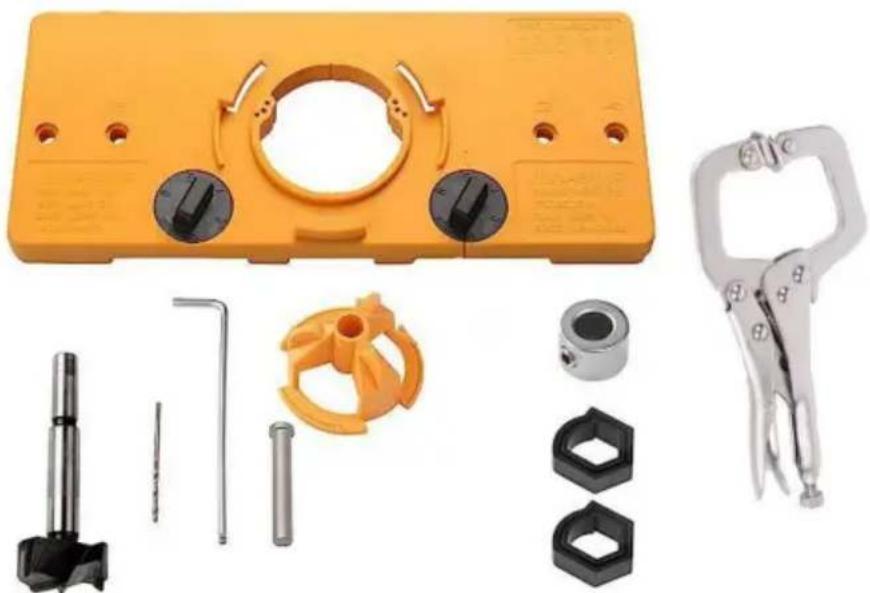

PRZYRZĄD DO ZAWIASU
MODEL: SXRJL-2301
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
INSTRUKCJE BEZPIECZEŃSTWA
OSTRZEŻENIE: Korzystając z tych urządzeń, należy zawsze przestrzegać podstawowych środków ostrożności. Należą do nich:
- Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia. zagrożenie. Trzymaj te małe części z dala od dzieci!
- Przeczytaj, zrozum i postępuj zgodnie z instrukcjami producenta elektronarzędzi dla bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed rozpoczęciem obsługa elektronarzędzi. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzi tnących. Zawsze trzymaj mocno uchwyty narzędzi podczas pracy. Zawsze odłączaj od źródła zasilania przed regulacją elektronarzędzi.
- Nie należy obsługiwać urządzenia do gwintowania zawiasów po zmęczeniu lub pod wpływem alkoholu.
- Zapoznaj się z instrukcją montażu i użytkowania przyrządu.
- Podczas użytkowania należy zawsze nosić okulary ochronne.
- Trzymaj ręce i ciało z dala od ostrych krawędzi i ruchomych części.
ZAPISZ TE INSTRUKCJE
MODEL I PARAMETRY
| Model | SXRJL-2301 |
| Dopuszczalny typ zawiasu | 26/ 35mm |
| Tworzywo | Tworzywa sztuczne inżynieryjne |
| Kolor żółty |

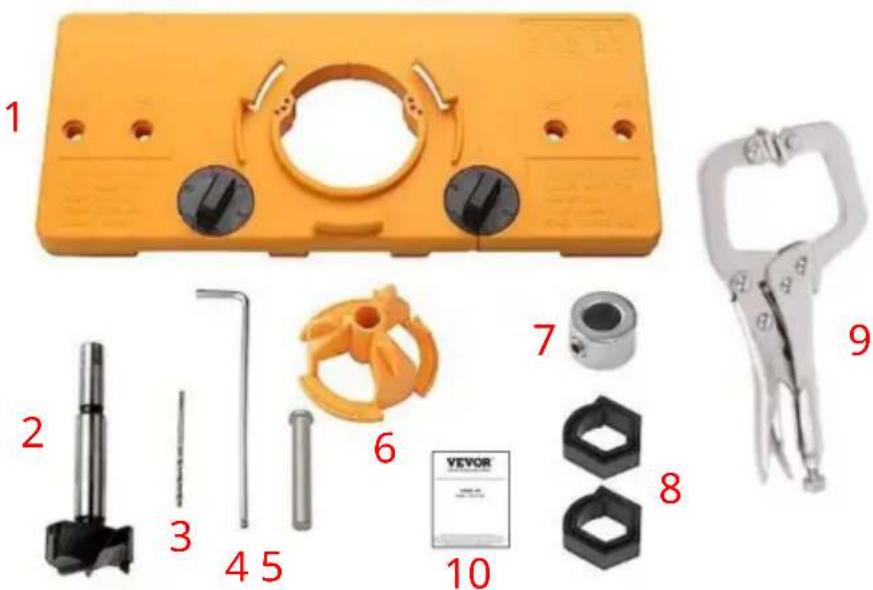

SKŁADNIKI
| 1 | Korpus główny | 1 |
| 2 | Noż | 1 |
| 3 | Wiertło 2mm | 1 |
| 4 | Klucz | 1 |
| 5 | Pręt pozycjonujący | 1 |
| 6 | Nawias | 1 |
| 7 | Kołnierz zatrzymujący | 1 |
| 8 | Akcesoria 26mm | 2 |
| 9 | Klucz do zamka zegarowego | 1 |
| 10 | Instrukcja obsługi | 1 |
DZIAŁANIE


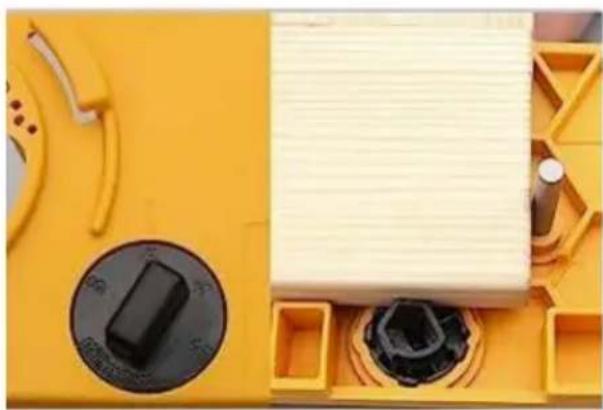

Dostępne 2 odległości: 3"/75 mm i 4"/100 mm 100MM 75MMRegulowane pokrętła umożliwiają regulację przesunięcia zawiasów: wyposażone są w regulowane pokrętła o zakresie 3, 4, 5 i 6 milimetrów, które umożliwiają regulację odległości między otworem a płytą, dzięki czemu wiercenie otworów pod zawiasy szafek jest łatwe i dokładne.
UWAGA: Szablon do montażu zawiasów może być również używany z zawiasami o szerokości 26 mm, ale należy go zamontować na zawiasach o szerokości 26 mm. zainstaluj dla niego akcesoria 26mm które znajdują się w pakiecie.

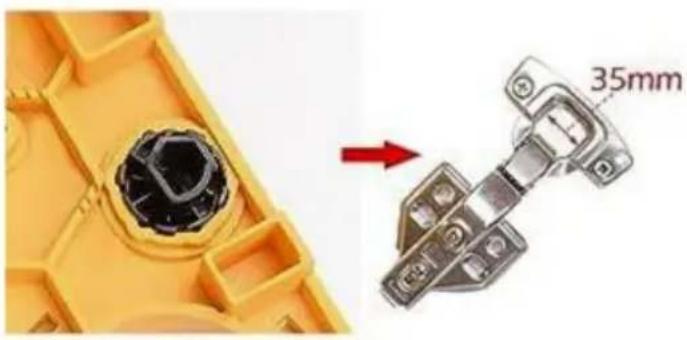

Wielofunkcyjny szablon do wiercenia otworów pod zawiasy: Ten szablon do wiercenia otworów pod zawiasy nadaje się do zawiasów o szerokości 35 mm, a także jest dostępny w wersji z zawiasami o szerokości 26 mm.
Sposób użycia:

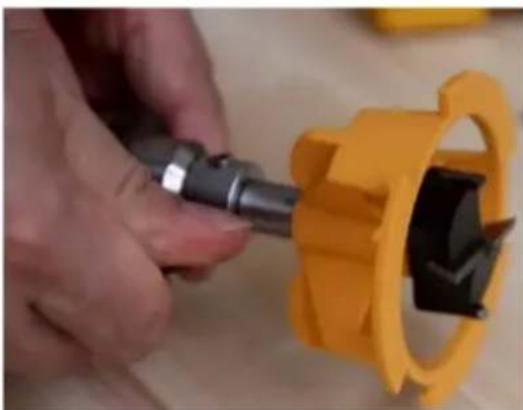

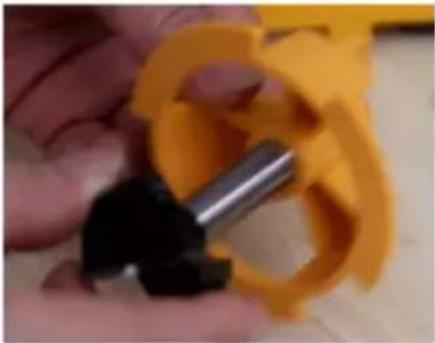

- Włóż frez do otworu w uchwyt

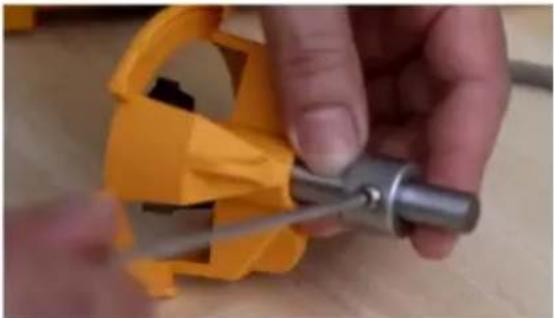

- Włóż pierścień ograniczający do bloku i przykręć go kluczem.
- Zainstaluj na wiertarce elektrycznej.

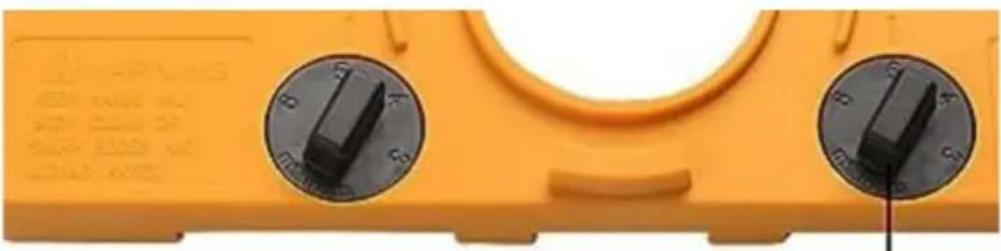

- Regulowane pokrętła ograniczone do 3, 4, 5 i 6 milimetrów zapewniają właściwe przesunięcie zawiasu. (Zaleca się wybór 5 mm.)
UWAGA: W przypadku wiercenia otworów na zawiasy o średnicy 26 mm należy zamontować dodatkowe akcesoria o średnicy 26 mm. blok blokujący znajdujący się z tyłu korpusu głównego.

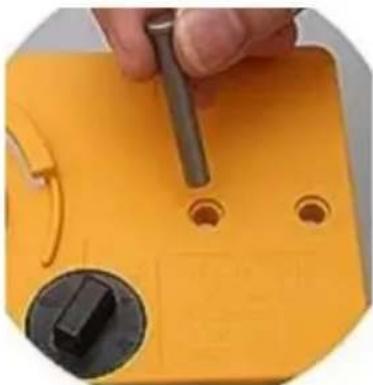

- Umieść pręt pozycjonujący zgodnie z potrzebami dotyczącymi odległości od krawędzi.

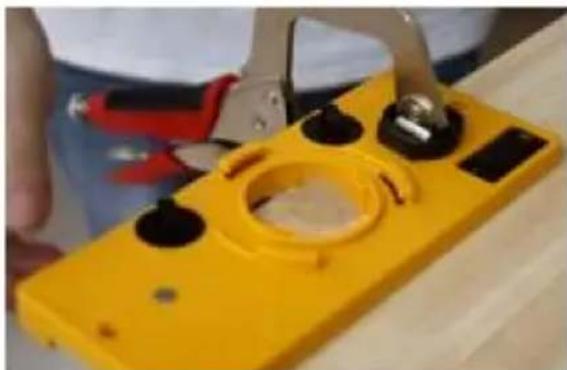

- Za pomocą zacisku zamocuj przyrząd i zamontuj frez.

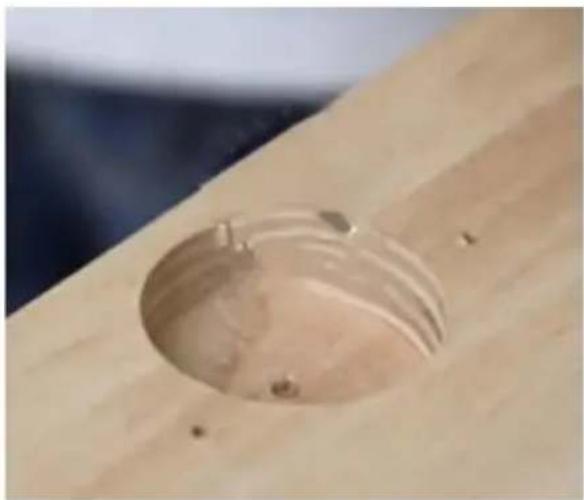

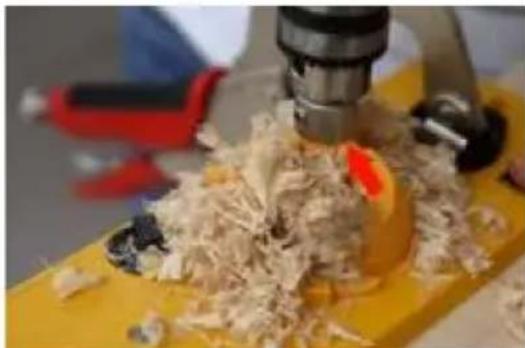

- Wywierć otwór o średnicy 35 mm i wyjmij frez.
UWAGA: Gdy pierścień kontrolny dojdzie do końca uchwytu, należy przerwać wiercenie.

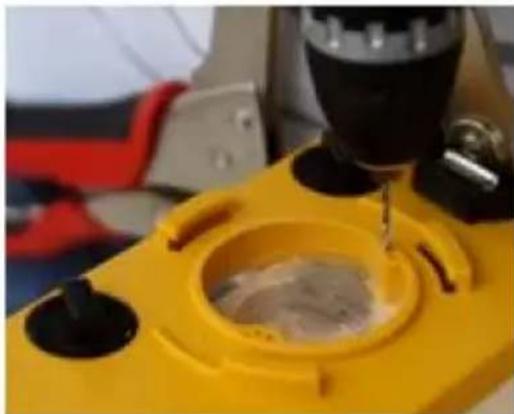

- Za pomocą małego wiertła wywierć otwory boczne.
UWAGA: Otwory obrotowe znajdują się w odległości 46, 48 lub 52 mm od siebie.
- Oczyć trociny i zamontuj zawias.
- Po każdym użyciu należy go zainstalować na czas i prawidłowo przechowywać, aby uniknąć gubienie części.
- Wyczyść powierzchnię po każdym użyciu.
