GEBRUIKSAANWIJZING SXRJL-2301 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHARNIERJIG

MODEL: SXRJL-2301

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Volg altijd de basisveiligheidsmaatregelen bij het gebruik van deze apparaten.

Hieronder vallen:

1. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren.
   Gevaar. Houd deze kleine onderdelen buiten bereik van kinderen!

2. Lees, begrijp en volg de instructies van de fabrikant van uw elektrisch gereedschap
   voor de veiligheid. Draag altijd een veiligheidsbril of oogbescherming voordat u begint
   bediening van elektrisch gereedschap. Houd uw handen, gezicht, haar, losse kleding en lichaam altijd
   op een veilige afstand van spindels en snijgereedschappen. Houd altijd een stevige grip op
   gereedschapshandvatten tijdens gebruik. Koppel altijd los van de stroombron
   voordat u elektrisch gereedschap afstelt.

3. Gebruik de scharniertap niet na vermoeidheid of alcoholgebruik.

4. Raadpleeg de handleiding voor het installeren en gebruiken van de mal.
5. Draag altijd een oogbescherming tijdens gebruik.
6. Houd uw handen en lichaam uit de buurt van scherpe randen en bewegende onderdelen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	SXRJL-2301
Toepasselijk scharniertype	ÿ26/ÿ35mm
Materiaal	Technische kunststoffen
Kleur Geel

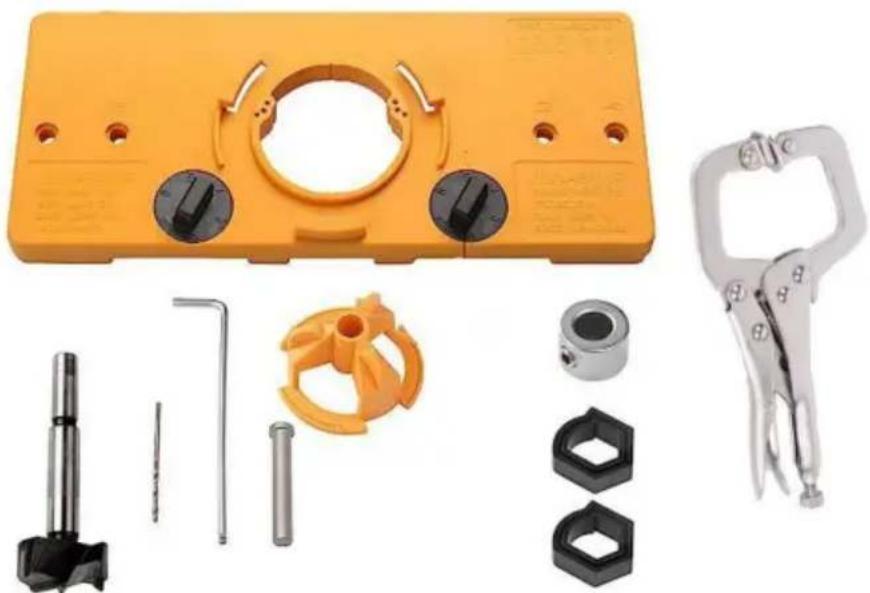

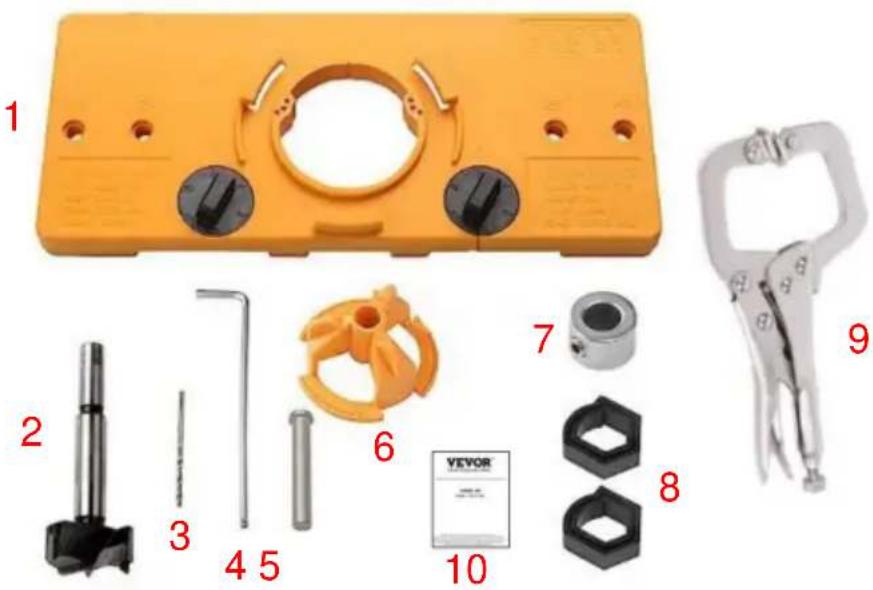

COMPONENTEN

1 2 3 4 5 6 7 8 9 VEVOR

Nee.	Naam	Hoeveelheid
1	Hoofdgedeelte	1
2	Snijder	1
3	2mm boor	1
4	Moersleutel	1
5	Positioneringsstang	1
6	Beugel	1
7	Stop kraag	1
8	26mm accessoires	2
9	C-lock sleutel	1
10	Gebruiksaanwijzing	1

WERKING

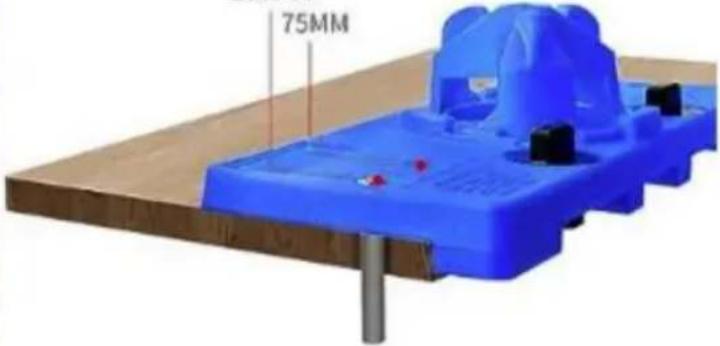

2 beschikbare afstanden: 3"/ 75mm en 4"/100mm

Verstelbare wijzerplaten passen de scharnieroffset aan: worden geleverd met verstelbare

wijzerplaten, beperkt tot 3, 4, 5 en 6 millimeter om de afstand tussen het gat en de plaat aan te passen, waardoor het boren van gaten voor kastscharnieren eenvoudig en nauwkeurig wordt.

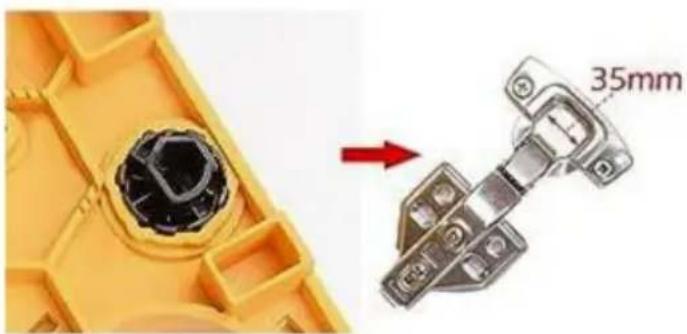

OPMERKING: De scharniermal kan ook voor scharnieren van 26 mm worden gebruikt, maar u moet installeer de 26mm accessoires ervoor die in het pakket zitten.

Multifunctionele kastboor: Deze boorgeleider voor scharniergaten is geschikt voor scharnieren van 35 mm en is ook verkrijgbaar voor scharnieren van 26 mm.

Hoe te gebruiken:

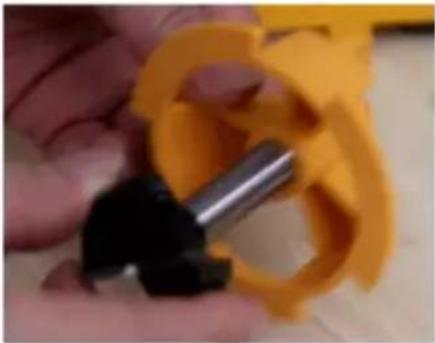

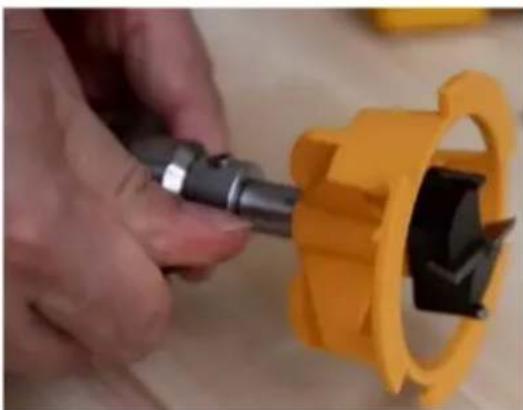

1. Plaats de openingsfrees in de beugel

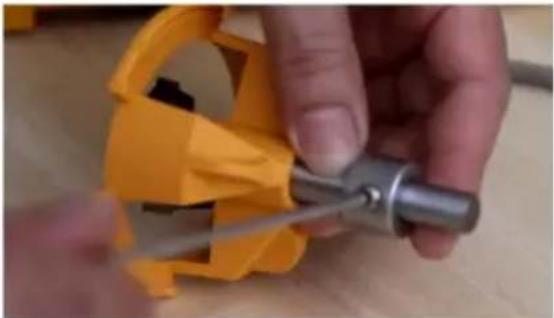

1. Plaats de begrenzingsring in het blok en draai deze met een sleutel vast.

1. Installeer op de elektrische boormachine.

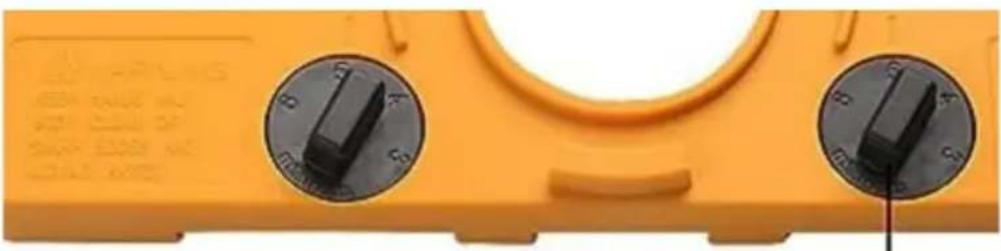

1. Verstelbare wijzerplaten van 3, 4, 5 en 6 millimeter zorgen voor een correcte scharnieroffset. (Aanbevolen wordt om de 5 mm te kiezen.)

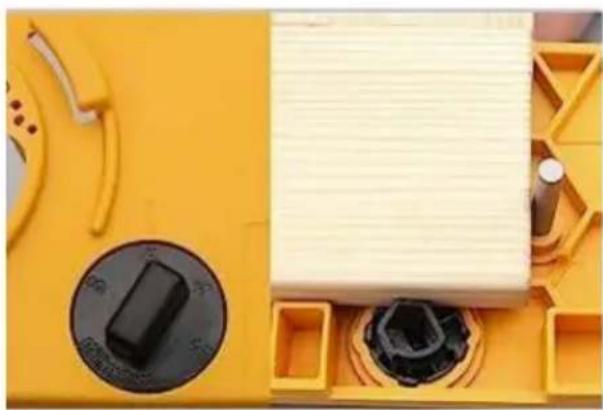

OPMERKING: Voor het boren van 26 mm scharniergaten, installeert u 26 mm hulpstukken op het stopblok aan de achterkant van het hoofdgedeelte.

1. Plaats de positioneringsstang volgens de benodigde randafstand.

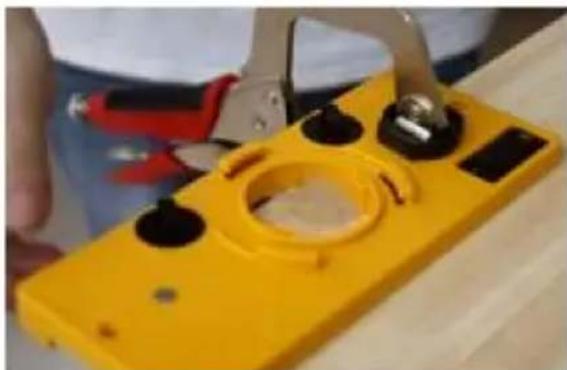

1. Gebruik de klem om de mal vast te zetten en de snijder te installeren.

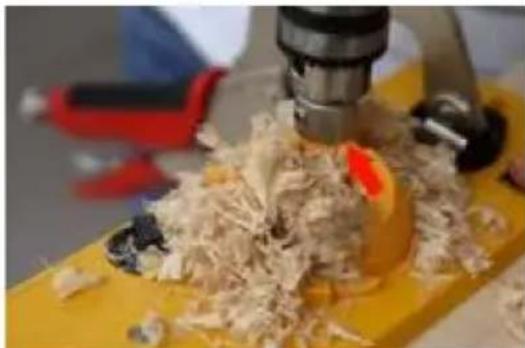

1. Boor het gat van 35 mm en verwijder de frees.

OPMERKING: Stop met boren wanneer de controle ring het einde van de beugel bereikt.

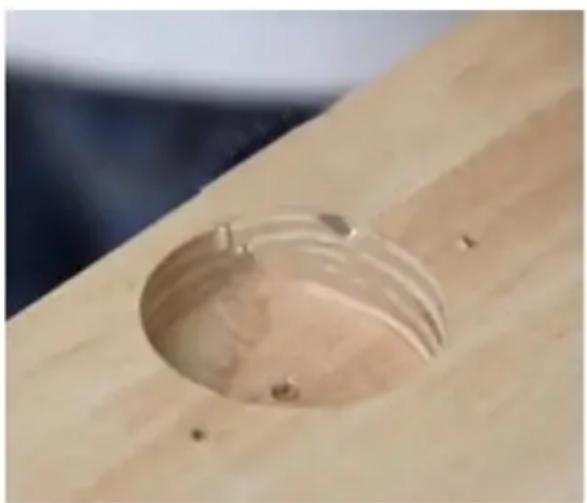

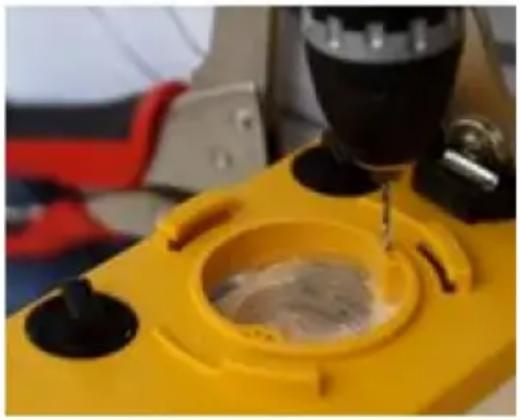

1. Gebruik de kleine boor om gaten aan de zijkanten te boren.

LET OP: De draaipuntgaten bevinden zich op een afstand van 46, 48 of 52 mm van elkaar.

1. Verwijder het zaagsel en monteer het scharnier.

1. Installeer het na elk gebruik op tijd en bewaar het goed om beschadigingen te voorkomen. onderdelen verliezen.
2. Maak het oppervlak na elk gebruik schoon.
