BEDIENUNGSANLEITUNG SXRJL-2301 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
SCHARNIERVORRICHTUNG
MODELL: SXRJL-2301
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
SCHARNIERVORRICHTUNG
MODELL: SXRJL-2301
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
SICHERHEITSHINWEISE
WARNUNG: Befolgen Sie bei der Verwendung dieser Geräte immer die grundlegenden Sicherheitsvorkehrungen. Dazu gehören:
- Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.
Gefahr! Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!
- Lesen, verstehen und befolgen Sie die Anweisungen Ihres Elektrowerkzeugherstellers
aus Sicherheitsgründen. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor Sie beginnen
Halten Sie Hände, Gesicht, Haare, lose Kleidung und Körperteile stets
in sicherem Abstand zu Spindeln und Schneidwerkzeugen. Halten Sie immer fest
Werkzeuggriffe während des Betriebs. Trennen Sie immer von der Stromquelle
bevor Sie Elektrowerkzeuge einstellen.
- Betätigen Sie den Scharnierklopfer nicht nach Übermüdung oder unter Alkoholeinfluss.
- Informationen zur Installation und Verwendung der Vorrichtung finden Sie im Handbuch.
- Bitte tragen Sie während der Anwendung immer einen Augenschutz.
- Halten Sie Hände und Körper von scharfen Kanten und beweglichen Teilen fern.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
MODELL UND PARAMETER
| Modell | SXRJL-2301 |
| Anwendbarer Scharniertyp | ÿ26/ÿ35 mm |
| Material | Technische Kunststoffe |
| GelbFarbe |

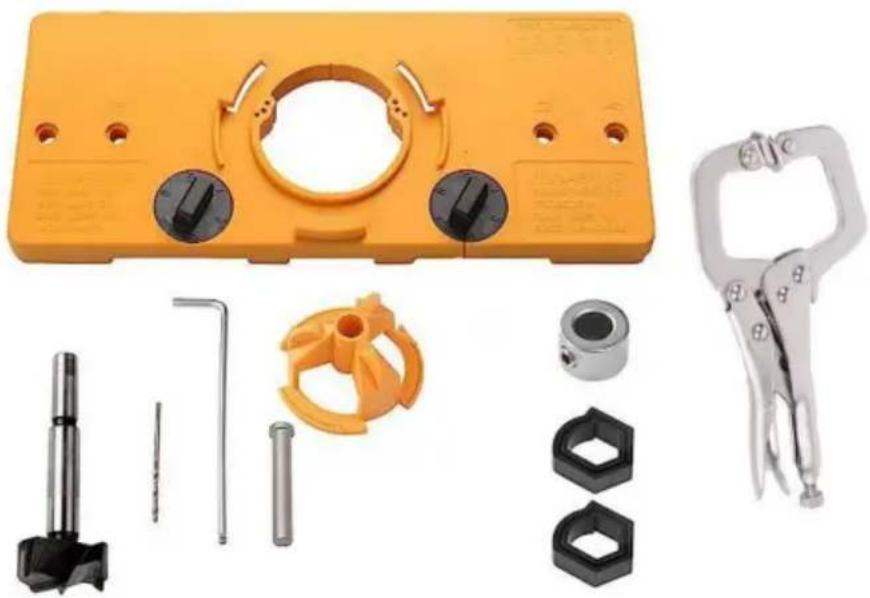

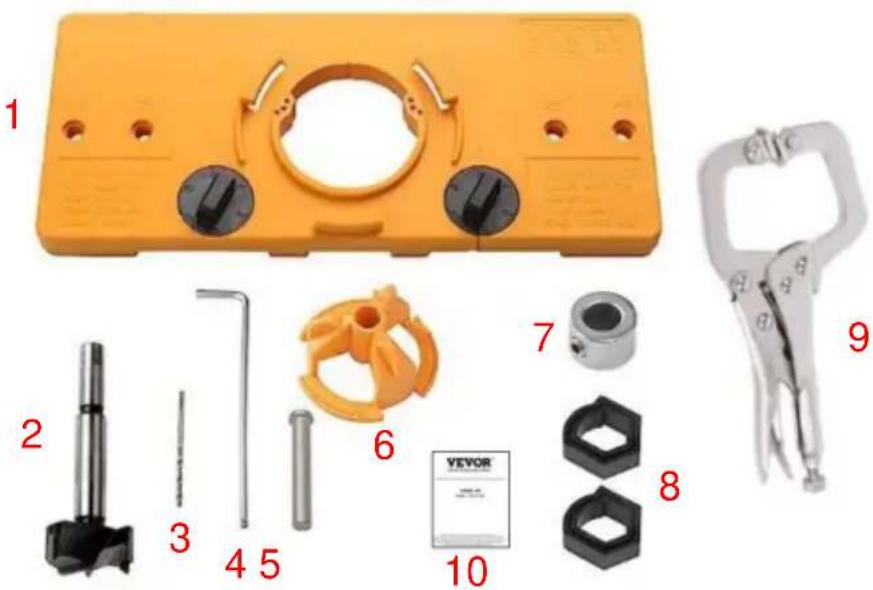

KOMPONENTEN
| 1 | Hauptteil | 1 |
| 2 | Cutter | 1 |
| 3 | 2mm Bohrer | 1 |
| 4 | Schlüssel | 1 |
| 5 | Positionierstange | 1 |
| 6 | Klammer | 1 |
| 7 | Anschlagbund | 1 |
| 8 | 26mm Zubehör | 2 |
| 9 | C-Schlossschlüssel | 1 |
| 10 | Bedienungsanleitung | 1 |
BETRIEB
Drehknöpfen, begrenzt auf 3, 4, 5 und 6 Millimeter, um den Abstand zwischen dem Loch und der Platte anzupassen, was das Bohren von Löchern für Schrankscharniere einfach und präzise

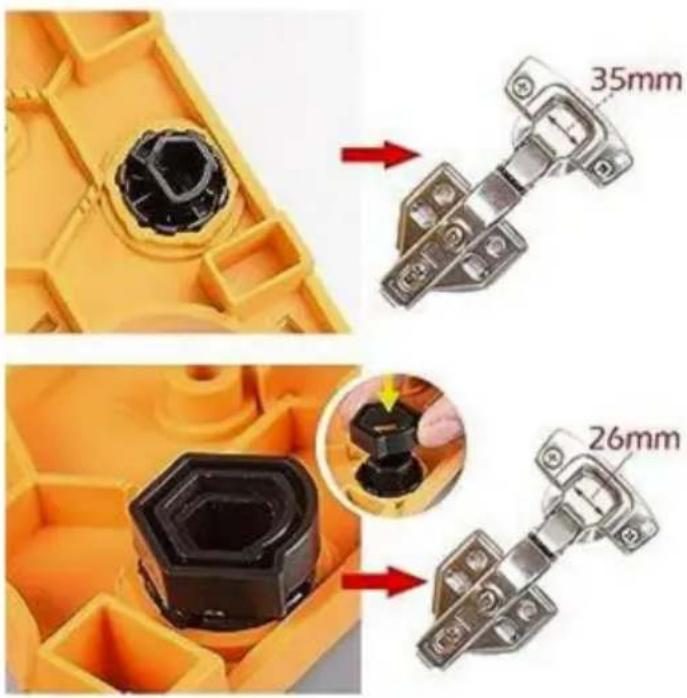

HINWEIS: Die Scharnierlehre kann auch für 26mm Scharniere verwendet werden, aber Sie müssen Installieren Sie das 26mm Zubehör dafür die im Paket enthalten sind.
Mehrzweck-Schranklehre: Diese Scharnierloch-Bohrführung ist für 35-mm-Scharniere geeignet und auch mit 26-mm-Scharnieren erhältlich.
Anwendung:

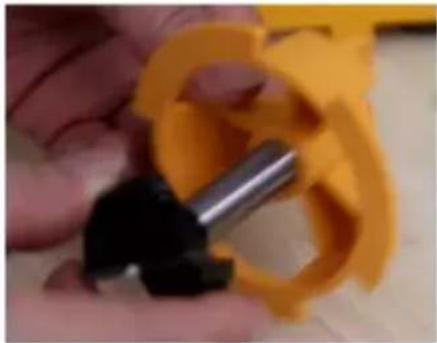

- Setzen Sie den Öffnungsschneider in die Halterung ein

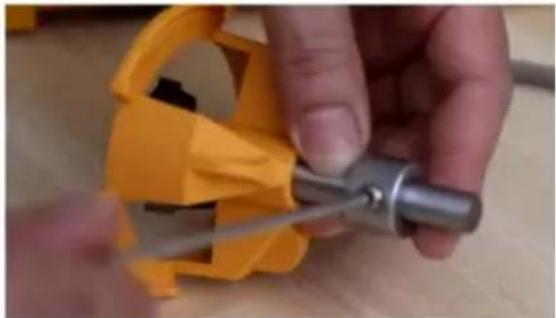

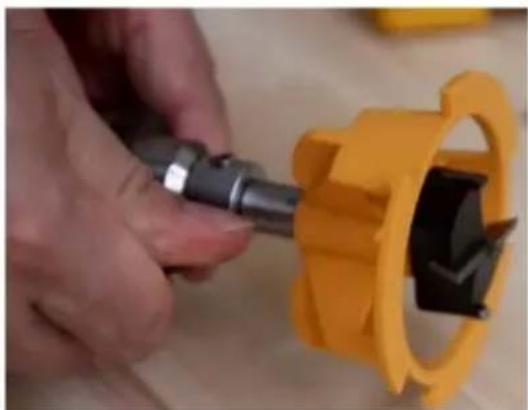

- Setzen Sie den Begrenzungsring in den Block ein und schrauben Sie ihn mit einem Schraubenschlüssel fest.
- Auf der elektrischen Bohrmaschine installieren.

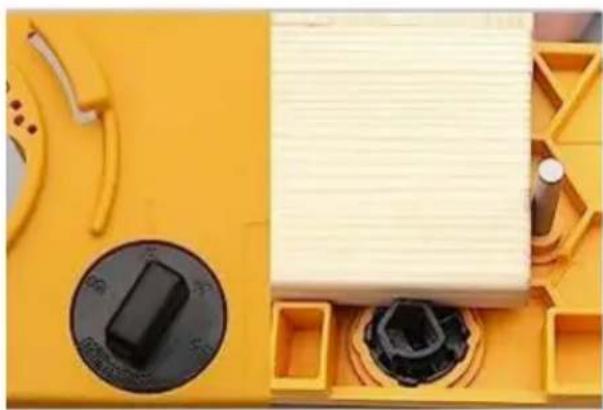

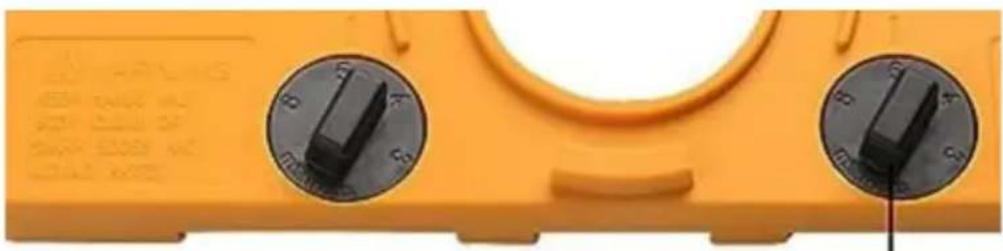

- Einstellbare Zifferblätter, begrenzt auf 3, 4, 5 und 6 Millimeter, sorgen für den richtigen Scharnierversatz. (Es wird empfohlen, 5 mm zu wählen.)
HINWEIS: Zum Bohren von 26mm Scharnierlöchern installieren Sie 26mm Zusatzzubehör an der Anschlagblock auf der Rückseite des Hauptkörpers.

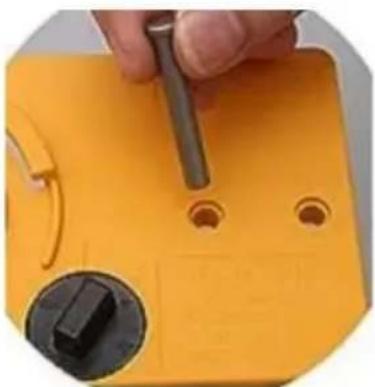

- Platzieren Sie die Positionierungsstange entsprechend dem erforderlichen Randabstand.

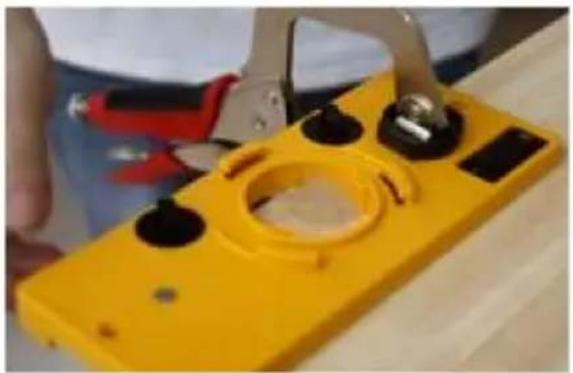

- Befestigen Sie die Vorrichtung mit der Klemme und installieren Sie den Fräser.

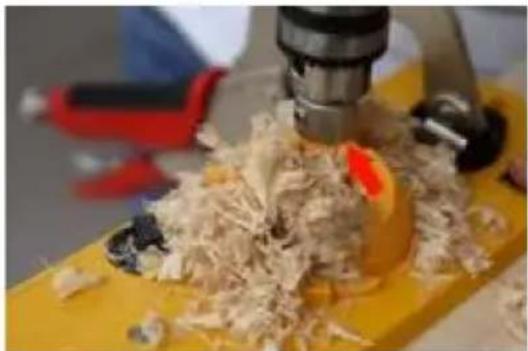

- Bohren Sie das 35-mm-Loch und nehmen Sie den Fräser heraus.
HINWEIS: Wenn der Prüfring das Ende der Halterung erreicht, hören Sie mit dem Bohren auf.

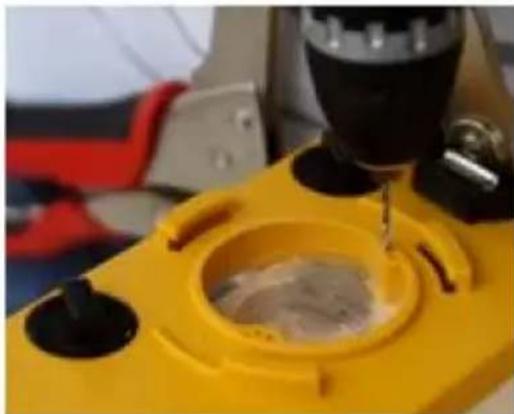

- Mit dem kleinen Bohrer seitliche Löcher bohren.
HINWEIS: Die Drehlöcher haben einen Abstand von 46, 48 oder 52 mm zueinander.

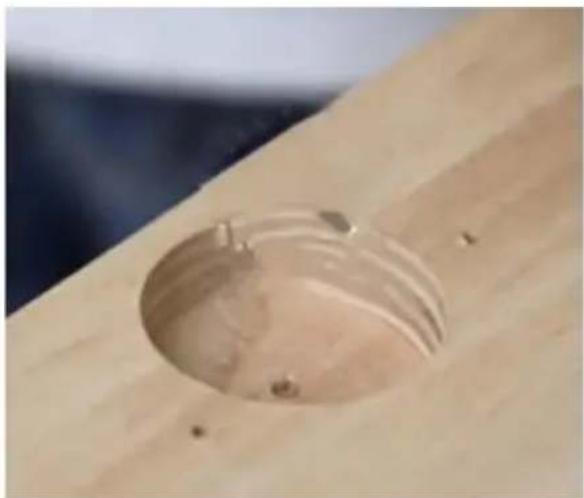

- Entfernen Sie das Sägemehl und montieren Sie das Scharnier.
- Installieren Sie es nach jedem Gebrauch rechtzeitig und bewahren Sie es ordnungsgemäß auf, um zu vermeiden Teile verlieren.
- Reinigen Sie die Oberfläche nach jedem Gebrauch.
