MANUALE UTENTE SXRJL-2301 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
DIMA PER CERNIERA
MODELLO: SXRJL-2301
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
DIMA PER CERNIERA
MODELLO: SXRJL-2301
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
ISTRUZIONI DI SICUREZZA
ATTENZIONE: seguire sempre le precauzioni di sicurezza fondamentali quando si utilizzano questi dispositivi.
Questi includono:
- Questo prodotto contiene piccole parti. Se ingerito, può causare soffocamento.
pericolo. Tenere queste piccole parti lontano dalla portata dei bambini!
- Leggere, comprendere e seguire le istruzioni del produttore dell'utensile elettrico.
per sicurezza. Indossare sempre occhiali di sicurezza o protezioni per gli occhi prima di iniziare funzionamento dell'utensile elettrico. Tenere sempre mani, viso, capelli, abiti larghi e corpo
a distanza di sicurezza da mandrini e utensili da taglio. Mantenere sempre una presa salda su impugnature degli utensili quando sono in funzione. Scollegare sempre dalla fonte di alimentazione prima di regolare gli utensili elettrici.
- Non azionare il maschiatore a cerniera dopo essersi stancati o aver assunto alcol.
- Per installare e utilizzare il dispositivo, fare riferimento al manuale.
- Indossare sempre protezioni per gli occhi durante l'uso.
- Tenere mani e corpo lontani da spigoli vivi e parti in movimento.
SALVA QUESTE ISTRUZIONI
MODELLO E PARAMETRI
| Modello | Modello SXRJL-2301 |
| Tipo di cerniera applicabile | ÿ26/ÿ35mm |
| Materiale | Materie plastiche ingegneristiche |
| GialloColore |

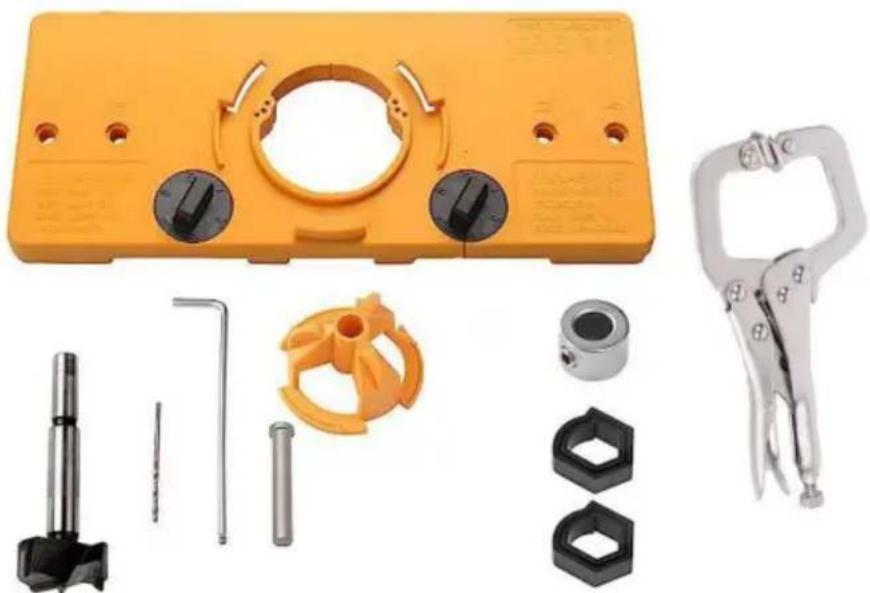

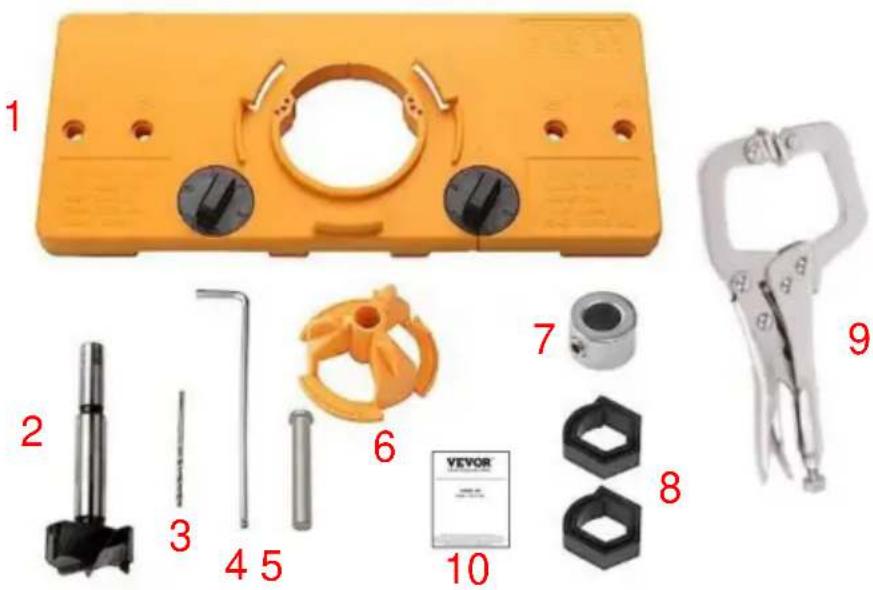

COMPONENTI
| 1 | Corpo principale | 1 |
| 2 | Taglierina | 1 |
| 3 | Punta da trapano da 2 mm | 1 |
| 4 | Chiave | 1 |
| 5 | Asta di posizionamento | 1 |
| 6 | Staffa | 1 |
| 7 | Collare di arresto | 1 |
| 8 | Accessori da 26mm | 2 |
| 9 | Chiave inglese a C | 1 |
| 10 | Manuale d'uso | 1 |
OPERAZIONE

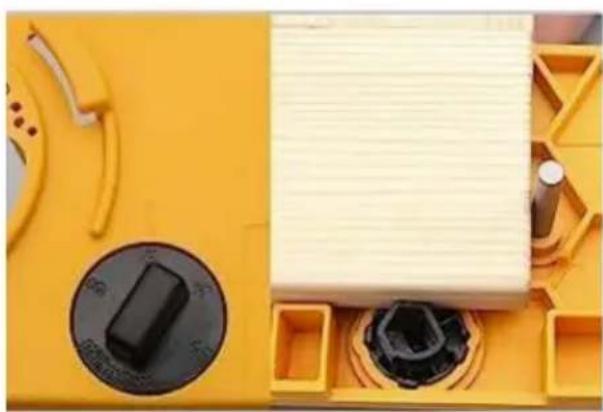

Quadranti regolabili per regolare l'offset della cerniera: sono dotati di quadranti
regolabili, limitati a 3, 4, 5 e 6 millimetri, per regolare la distanza tra il foro e la piastra, rendendo la foratura dei fori delle cerniere dell'armadio facile e precisa.

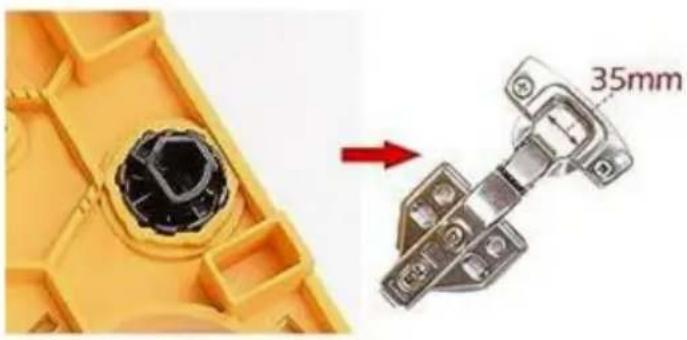

NOTA: il jig per cerniere può funzionare anche per cerniere da 26 mm, ma è necessario installare gli accessori da 26 mm per questo che sono presenti nella confezione.
Guida multiuso per mobili: questa guida per fori per cerniere è adatta per cerniere da 35 mm ed è disponibile anche con cerniere da 26 mm.
Come si usa:

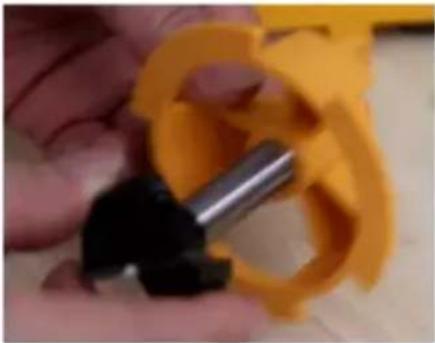

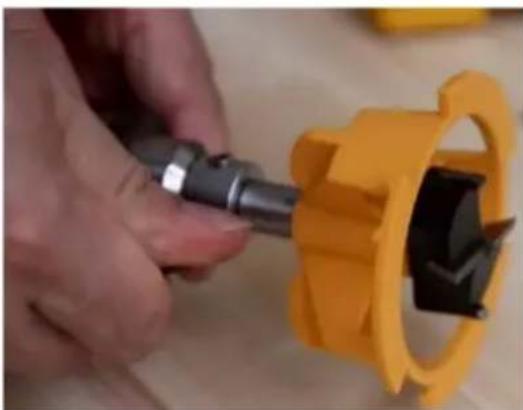

- Inserire la fresa di apertura nella staffa

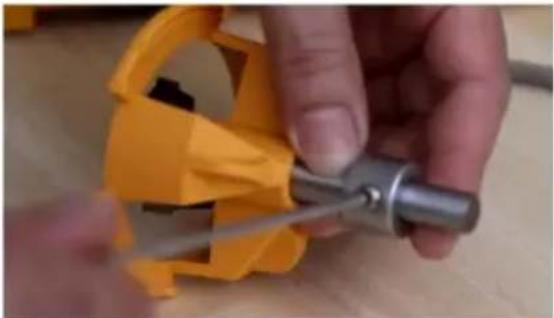

- Inserire l' anello di limitazione nel blocco e utilizzare una chiave per avvitarlo.
- Installare sul trapano elettrico.

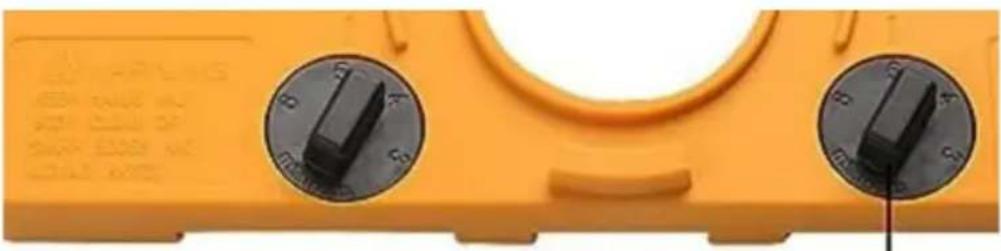

- I quadranti regolabili limitati a 3, 4, 5 e 6 millimetri garantiscono il corretto offset della cerniera. (Si consiglia di scegliere 5 mm.)
NOTA: per forare i fori delle cerniere da 26 mm, installare accessori ausiliari da 26 mm su il blocco di arresto sul retro del corpo principale.

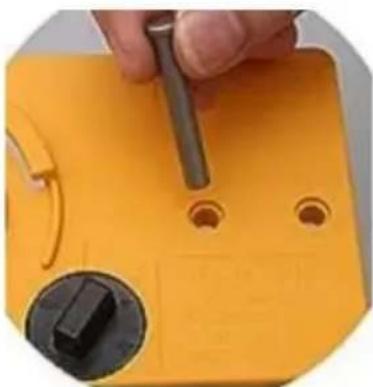

- Posizionare l'asta di posizionamento in base alle esigenze di distanza dal bordo.

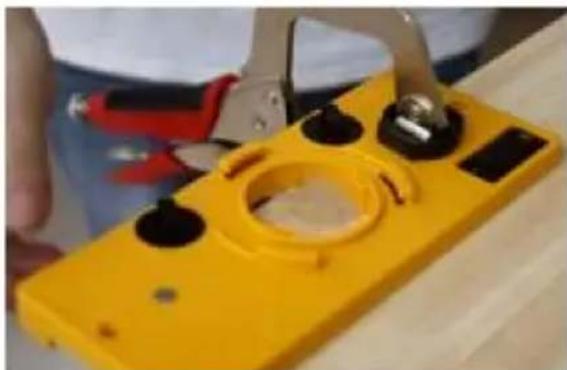

- Utilizzare il morsetto per fissare la dima e installare la fresa.

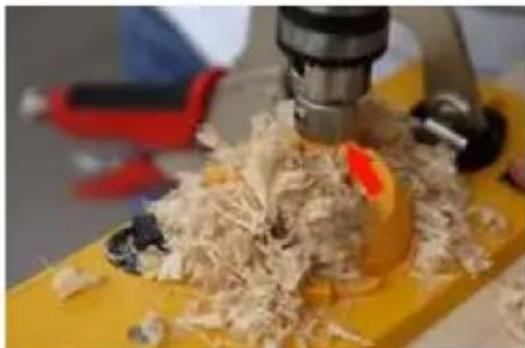

- Praticare un foro da 35 mm e rimuovere la fresa.
NOTA: quando l'anello di controllo raggiunge l'estremità della staffa, interrompere la foratura.

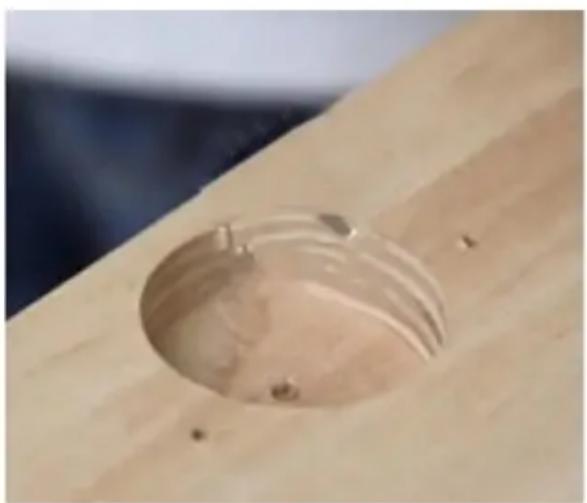

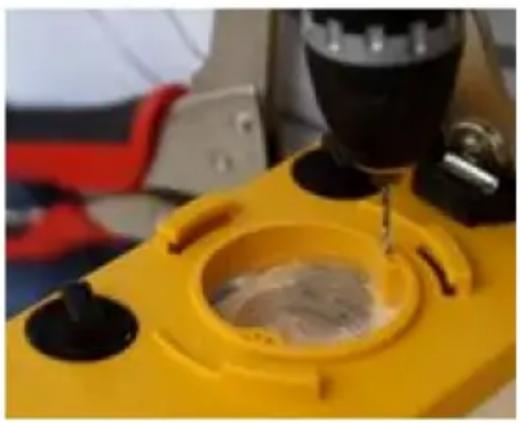

- Utilizzare la punta piccola per praticare i fori laterali.
NOTA: i fori perno sono distanti 46, 48 o 52 mm l'uno dall'altro.
- Pulire la segatura e installare la cerniera.
- Dopo ogni utilizzo, installarlo in tempo e conservarlo correttamente per evitare perdere parti.
- Pulire la superficie dopo ogni utilizzo.
