BRUKSANVISNING SXRJL-2301 Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
GJÄRNSJIG
MODELL: SXRJL-2301
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE
GJÄRNSJIG
MODELL: SXRJL-2301
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
SÄKERHETSINSTRUKTIONER
WARNING: Följ alltid grundläggande säkerhetsföreskrifter när du använder dessa enheter.
Dessa inkluderar:
- Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävning fara. Håll dessa små delar borta från barn!
- Läs, förstå och följ din elverktygstillverkares instruktioner för säkerheten. Bär alltid skyddsglasögon eller ögonskydd innan du börjar drift av elverktyg. Håll alltid händer, ansikte, hår, löst sittande kläder och kropp på säkert avständ från spindlar och skärverktyg. Håll alltid ett stadigt grepp om verktygshandtag när de är i drift. Koppla alltid från strömkällan innan du justerar elverktyg.
- Använd inte gångjärnsskruven efter trötthet eller alkohol.
- Se manualen för att installera och använda jiggen.
- Bär alltid ögonskydd vid användning.
- Håll händer och kropp borta från vassa kanter och rörliga delar.
SPARA DESSA INSTRUKTIONER
MODELL OCH PARAMETRAR
| Modell | SXRJL-2301 |
| Tillämplig gångjärnstyp | ÿ26/ÿ35mm |
| Material | Tekniska plaster |
| Färg Gul |

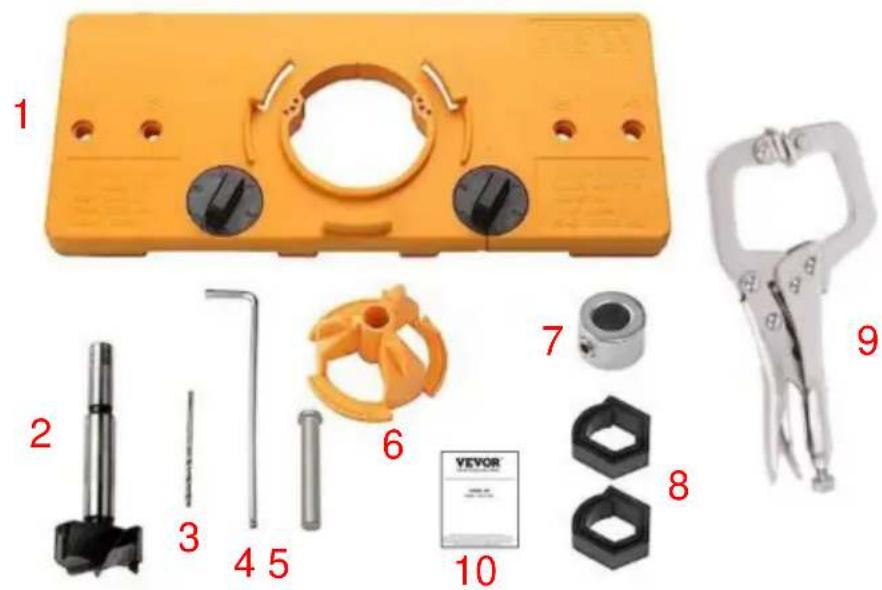

KOMPONENTER
| Inga. | Namn | Antal |
| 1 | Huvuddel | 1 |
| 2 | Fräs | 1 |
| 3 | 2 mm borr | 1 |
| 4 | Rycka | 1 |
| 5 | Positioneringsstång | 1 |
| 6 | Konsol | 1 |
| 7 | Stopkrage | 1 |
| 8 | 26mm tillbehör | 2 |
| 9 | C låsnyckel | 1 |
| 10 | Användarmanual | 1 |
DRIFT

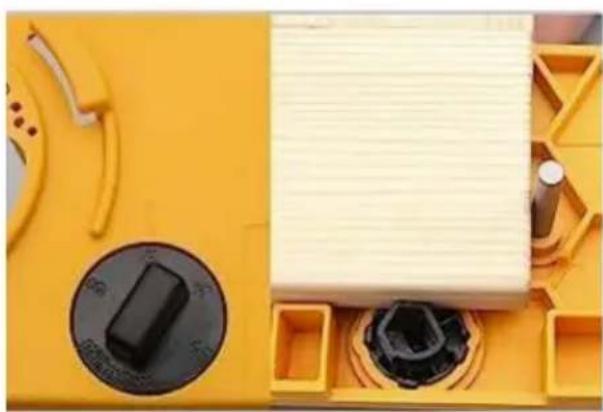

Justerbara rattar justerar gångjärnsförskjutning: Kommer med justerbar rattdesign, begränsad till 3, 4, 5 och 6 millimeter för att justera avståndet mellan hålet och plattan, vilket gör det enkelt och exakt att borra hål för skåpgångjärn.

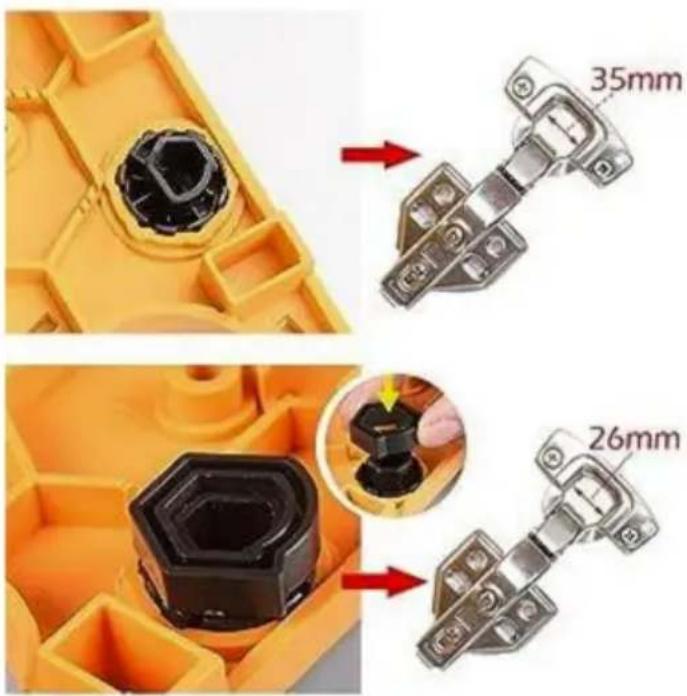

OBS: Gångjärnsjiggen kan även fungera för 26 mm gångjärn, men du mås installera 26 mm tillbehören för den som finns i paketet.
Multipurpose skåpjigg: Denna gångjärnshålsborrguide är lämplig för 35 mm gångjärn och finns även med 26 mm gångjärn.
Hur man använder:

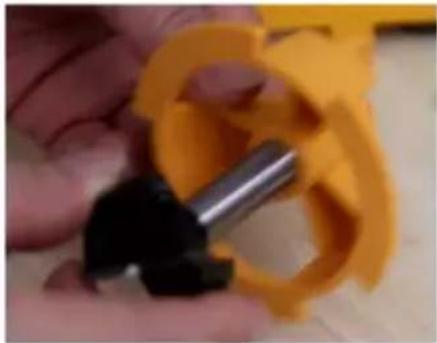

- Sätt in öppningsskäret i fästet

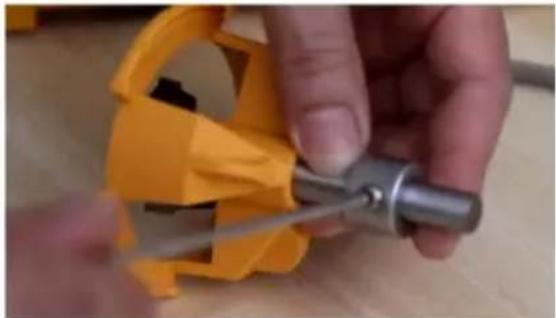

- Sätt in gränsringen i blocket och använd en skiftnyckel för att skruva fast den.

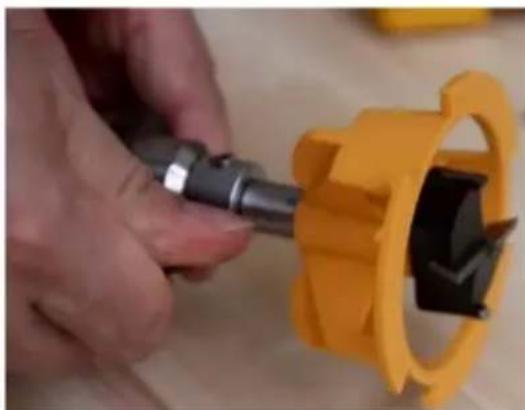

- Installera på den elektriska borren.

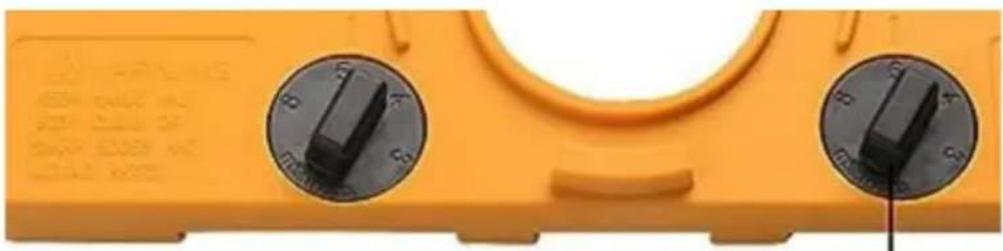

- Justerbara rattar begränsade till 3, 4, 5 och 6 millimeter säkerställer korrekt gångjärnsförskjutning. (Rekommenderas att välja 5 mm.)
OBS: För att borra 26 mm gångjärnshål, installera 26 mm extra tillbehör på stoppblocket på baksidan av huvudkroppen.

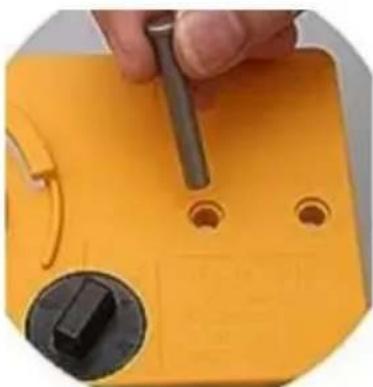

- Placera positioneringsstängen efter behov av kantavständ.

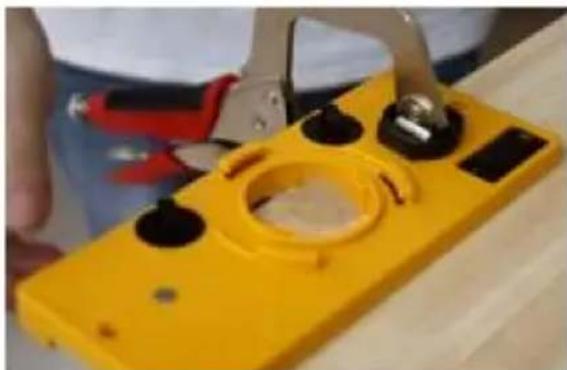

- Använd klämman för att fästa jiggen och installera fräsen.

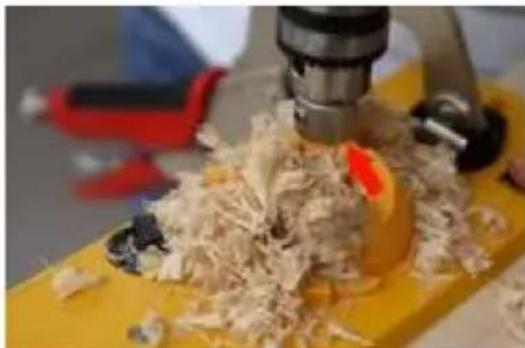

- Borra 35 mm hålet och ta ner fräsen.
OBS: När kontrollringen när änden av fästet, sluta borra.

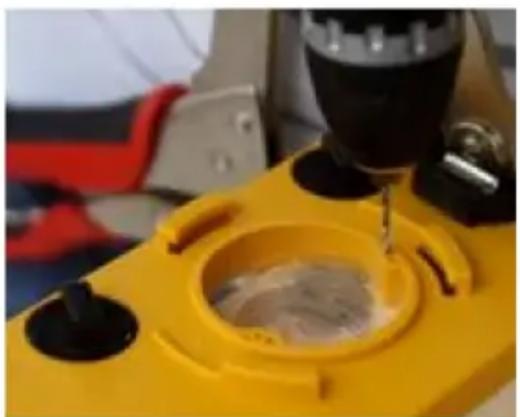

- Använd den lilla borren för att borra sidohål.
OBS: Pivothålen är 46, 48 eller 52 mm avständ till varandra.

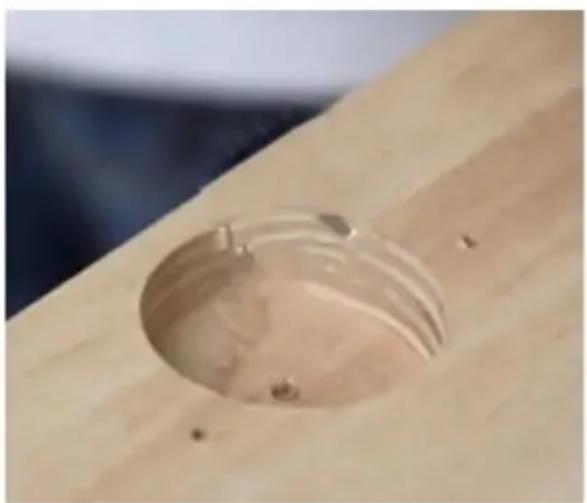

- Rengör sågspånet och montera gångjärnet.
- Efter varje användning, vänligen installera den i tid och förvara den ordentligt för att undvika förlora delar.
- Rengör ytan efter varje användning.
