MODE D'EMPLOI SKL400 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
KIT SÉPARATEUR DE POUSSIÈRE CYCLONE
MODÈLE : SKL300/SKL400
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
POUSSIÈRE DE CYCLONE
KIT SÉPARATEUR
MODÈLE : SKL300/SKL400
Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous
contacter : Support technique et certificat de garantie électronique www.vevor.com/support
Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.
| Symbole DescriptionSymbole | |
 | Avertissement-Pour réduire le risque de blessure, l'utilisateur doit lire le attentivement le manuel d'instructions. |
AVERTISSEMENT
Merci d'avoir acheté et utilisé le séparateur cyclone. Pour assurer votre sécurité, utilisation et entretien appropriés du séparateur cyclone, veuillez lisez attentivement le manuel.
Les substances toxiques ne peuvent pas être séparées pour éviter de nuire au corps.
- Le tabagisme ou les substances inflammables et explosives ne peuvent pas être séparés.
- Veuillez ne pas utiliser dans des endroits contenant des gaz inflammables et explosifs. • Ne laissez pas les enfants s'approcher du séparateur
cyclonique. • Certaines poussières peuvent être toxiques ou
provoquer des réactions allergiques. • N'introduisez pas d'étincelles ou de sources d'inflammation dans le séparateur cyclone. • Des extincteurs doivent toujours être prêts à côté du séparateur. • Ne jetez pas la poussière collectée avec désinvolture.
PARAMÈTRES DE SPÉCIFICATION
| Modèle | SKL300 | SKL400 |
| Ouverture d'entrée/sortie du séparateur (dans) | 3,81 | 3,81 |
| Ouverture de joint assortie (po) | 1,97 | 1,97 |
| Capacité du godet (L) | Non configuré seau | 50 |
LISTE DES PIECES

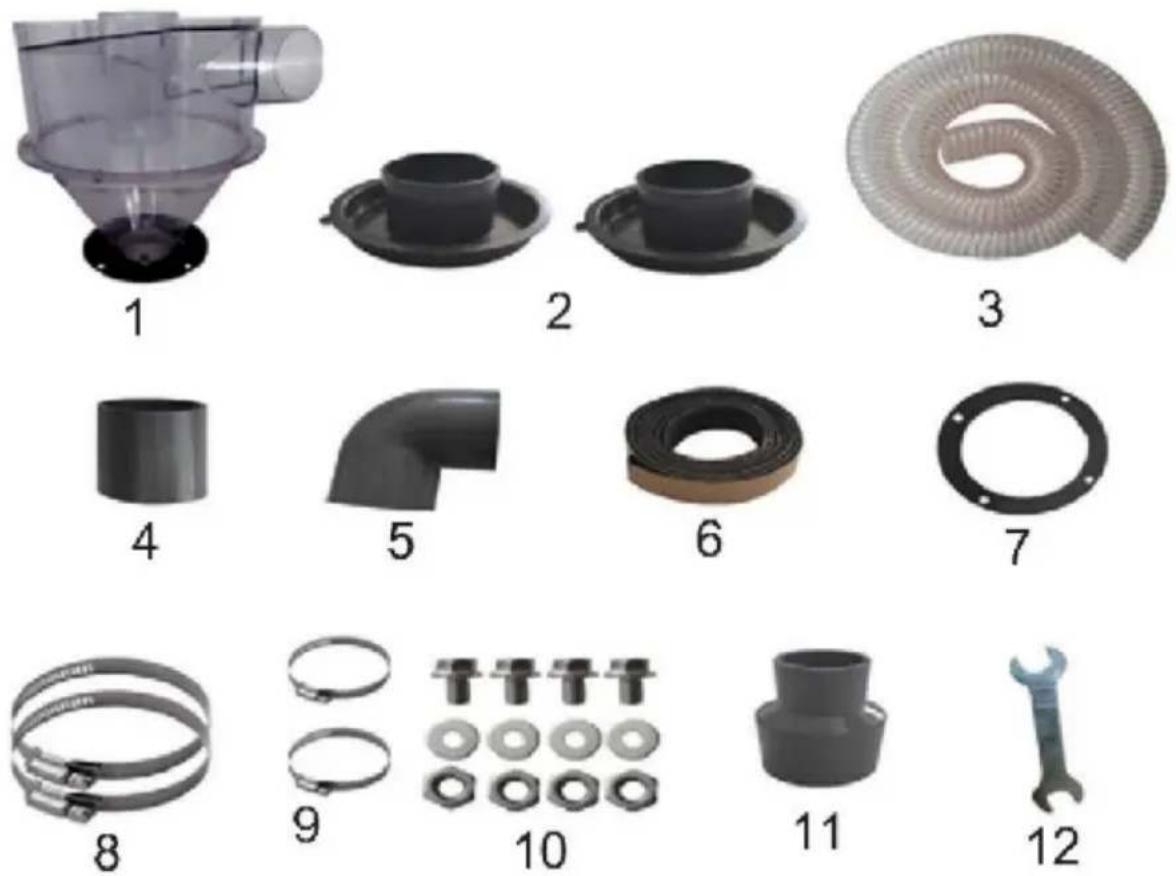

MODÈLE : SKL300
| ARTICLE DESCRIPTION Quantité ARTICLE DESCRIPTION Quantité | |||||
| 1 | séparateur cyclone | 1 | 9 | Pince de 2 pouces | 2 |
| 2 | 3,81 pouces-1,97 pouces diamètre réduction | 2 | dix | Vis M8*12 | 4 |
| 3 | Tube en PU de 2 pouces 2m | 1 | Écrou M8 | 4 | |
| 4 | 50 mm extérieur diamètre direct tuyau | 1 | Joint plat | 4 | |
| 5 | 50 mm intérieur diamètre du coude | 1 | 11 | 50mm-32mm variable diamètre | 1 |
| 6 | Bande d'étanchéité 1m | 1 | 12 | clé | 1 |
| 7 | Joint d'étanchéité | 1 | 13 | Instructions (Pas de graphique) | 1 |
| 8 | pince de 4 pouces | 2 | |||

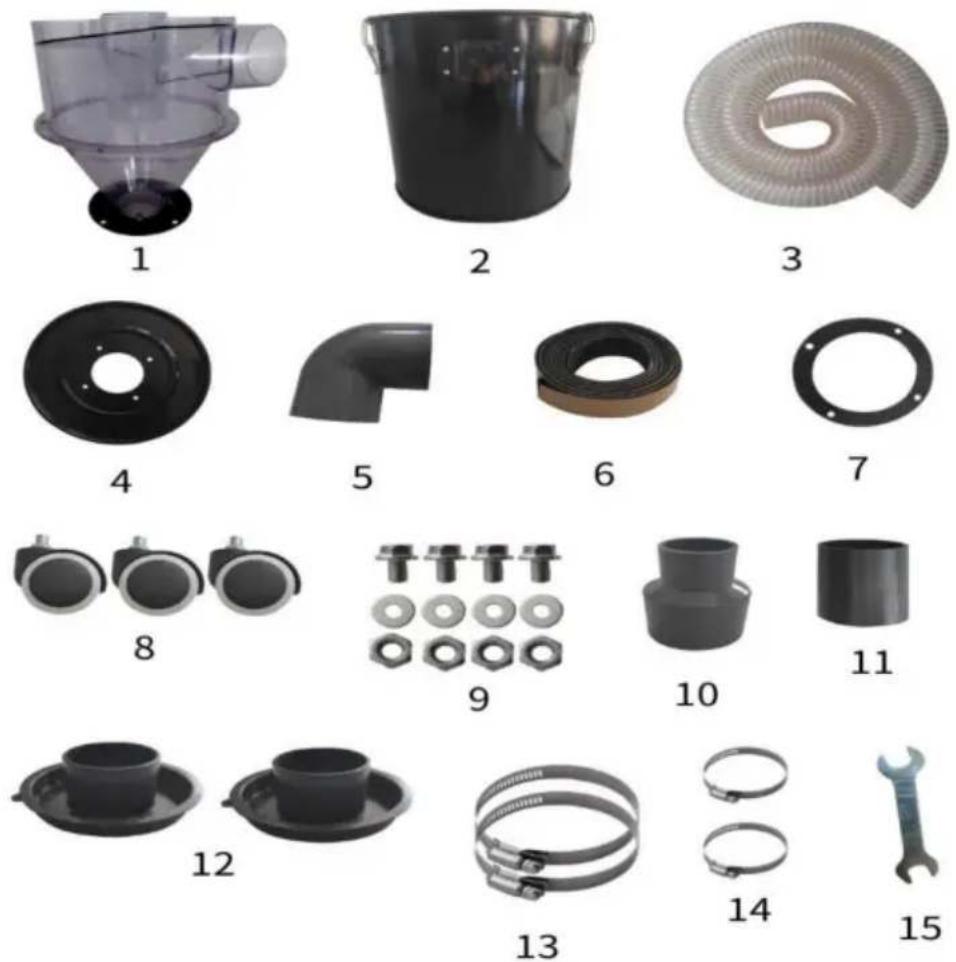

MODÈLE : SKL400
| ARTICLE | DESCRIPTION Quantité | ARTICLE | DESCRIPTION cyclone | Quantité |
| 1 | séparateur | 1 | dix | 50mm-32mm diamètre variable |
| 2 | Seau 50L | 1 | 11 | 50 mm extérieur tuyau direct de diamètre |
| 3 | Tube en PU de 2 pouces 2m | 1 | 12 | 3,81 pouces-1,97 pouces réduction du diamètre |
| 4 | Couvercle de baril | 1 | 13 | pince de 4 pouces |
| 5 | 50 mm intérieur diamètre du coude | 1 | 14 | Pince de 2 pouces |
| 6 | Bande d'étanchéité 1 m | 1 | 15 | clé |
| 7 | Joint d'étanchéité | 1 | 16 | Instructions (non graphique) |
| 8 | Roulettes | 3 |
| 9 | Vis M8*12 | 4 | |||
| Écrou M8 | 4 | ||||
| Joint plat | 4 |
INSTRUCTIONS D'INSTALLATION

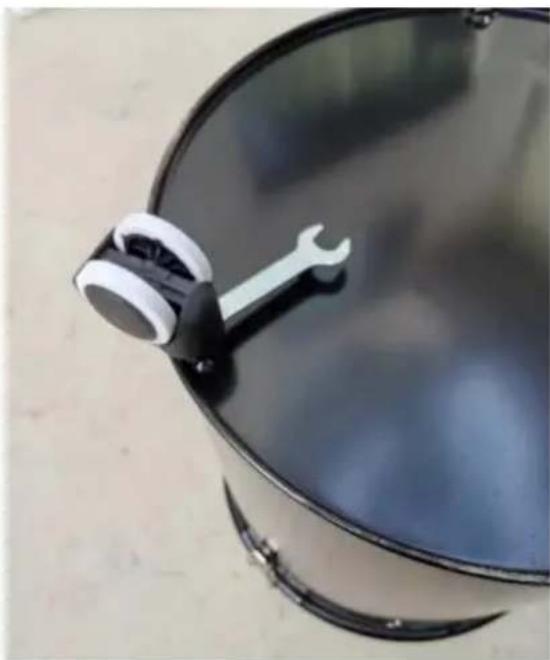

- Installez les roulettes inférieures du seau de collecte, comme indiqué sur le schéma, à l'aide d'une clé pour faciliter l'installation (peut être ignorée s'il n'y a pas de seau de collecte)

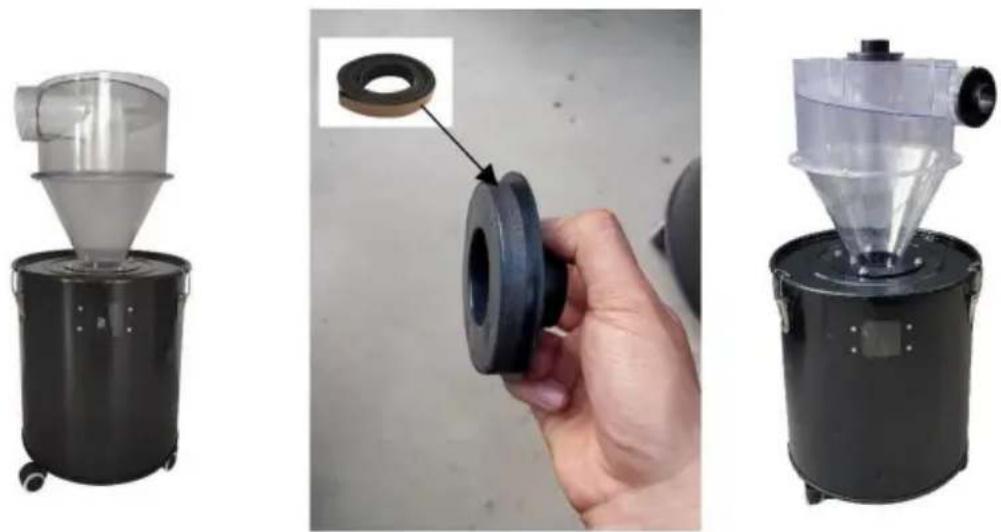

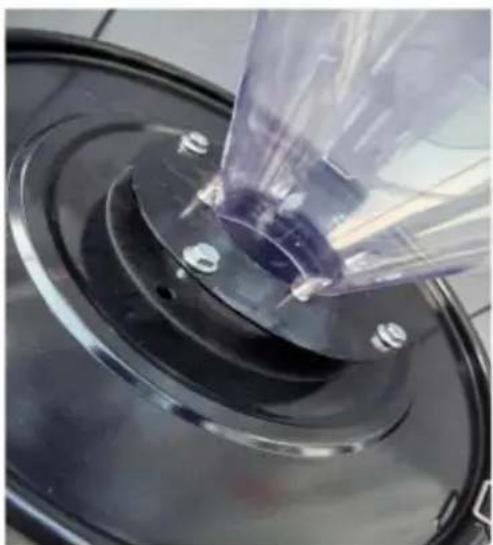

- Placez le joint d'étanchéité entre le couvercle du seau et le séparateur cyclone, fixez-le avec quatre vis (ignorez celles sans seau de collecte) et serrez-le avec une clé comme indiqué sur la figure.
- Serrez les trois boucles, terminez l'installation du corps principal, tournez le diamètre de 4 pouces à 2 pouces et enroulez le ruban d'étanchéité autour.

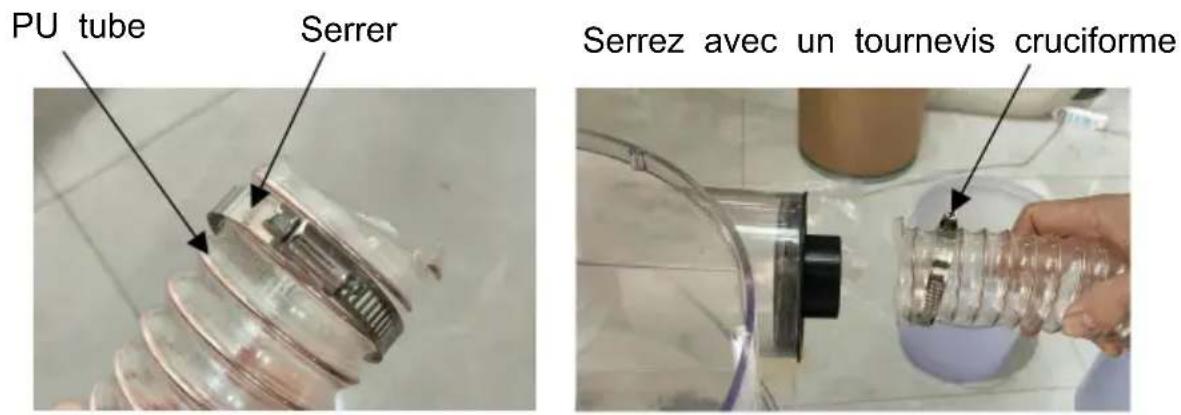

- Installation du tube PU et de l'interface.
Placez la pince sur le tube PU et insérez-la dans l'interface. Serrez avec un tournevis cruciforme
Peut être utilisé pour 4 pouces, 2 pouces et 1,5 pouces et peut être connecté aux aspirateu ménagers, aux aspirateurs industriels et aux aspirateurs de menuiserie. La
valeur du volume d'air doit être
supérieure à 50 cfm pour assurer le meilleur effet de séparation
interface 4 pouces
3,81 pouces-1,97 pouces
réduction du diamètre
interface 2 pouces
50 mm intérieur 50 mm extérieur
diamètre diamètre direct
coude tuyau
variable 50mm-32mm
interface 2 pouces
diamètre
3,81 pouces-1,97 pouces
Interface de 1,5 pouces
réduction du diamètre
INSTALLATION FINI
REPRESENTANT
| REPDéfaut | Analyse des causes | Méthode de traitement |
| Connexion lâcheTuyau desserré | Chaque fabricant possède un erreur dans le diamètre du tuyau, qui peut être corrigée en enroulant une bande d'étanchéité autour de l'interface et puis à l'aide de pinces | |
| Le matériel ne tombe pas en raison de la rotation | Équilibre de la gravité et de la force centrifuge pour les matériaux à grosses particules | Couper le flux d'air ou redémarrer entraînera la chute du matériau |
| Faible volume d'air | Blocage du système | Nettoyer le filtre du collecteur de poussière élémentVérifiez si le pipeline est bloqué |
| Pauvre séparation | Fuite dans le seau ou un faible volume d'air dans aspirateur | 1. Vérifiez s'il y en a fuites dans le séparateur et leseau de collecte2. Nettoyez l'aspirateur nettoyeur |
| Le seau est aplati par succion | Flux d'air dans l'admission le trou est obstrué | Vérifiez si le tuyau est bloqué |
