Typ produktu	Zestaw cyklonowego separatora pyłu
Marka	Vevor
Model	SKL400
Kategoria	Akcesorium do elektronarzędzi
Pojemność zbiornika	50 litrów
Średnica wlotu/wylotu	3,81 cala (około 97 mm)
Średnica przyłączenia	1,97 cala (50 mm)
Długość dostarczonej rury PU	2 metry
Zawiera kółka	3
Minimalny wymagany przepływ powietrza	50 CFM (około 85 m³/h)
Kompatybilność z odkurzaczem	Domowy, przemysłowy, stolarski
Adaptery średnic	4 cale (102 mm), 2 cale (50 mm), 1,5 cala (38 mm)
Główny materiał	ABS (cyklon), stal (śruby, zaciski)
Zawartość zestawu	Separator cyklonowy, zbiornik 50L, pokrywa, rura PU 2m, złączki redukcyjne, kolano, taśma uszczelniająca, uszczelka, kółka, śruby M8x12 (4), nakrętki M8 (4), podkładki płaskie (4), zaciski (4 cale i 2 cale), klucz
Instalacja	Montaż kółek, mocowanie uszczelki i pokrywy, dokręcanie pętli, podłączanie rur za pomocą zacisków
Bezpieczeństwo	Nie oddzielać substancji toksycznych ani łatwopalnych; nie używać w atmosferze wybuchowej; trzymać poza zasięgiem dzieci; przewidzieć gaśnicę
Konserwacja	Okresowo czyścić filtr odkurzacza; sprawdzać szczelność połączeń; w razie potrzeby użyć taśmy uszczelniającej
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Waga przybliżona	Około 5 kg (kompletny zestaw bez wody)
Wymiary zbiornika (średnica x wysokość)	Około 35 cm x 45 cm (szacunkowo)

Często zadawane pytania - SKL400 Vevor

Jak zainstalować separator cyklonowy SKL400?

Zacznij od zamontowania kółek pod zbiornikiem 50 L za pomocą dostarczonego klucza. Umieść uszczelkę między pokrywą zbiornika a separatorem, a następnie przymocuj za pomocą czterech śrub M8. Dokręć trzy pętle pokrywy. Owiń taśmę uszczelniającą wokół reduktora średnicy (4 cale do 2 cali) i włóż go do otworu separatora. Podłącz rurę PU o długości 2 m za pomocą odpowiednich zacisków.

Jakie typy odkurzaczy są kompatybilne?

SKL400 jest kompatybilny z odkurzaczami domowymi, przemysłowymi i stolarskimi, pod warunkiem że przepływ powietrza przekracza 50 CFM. Dostarczone adaptery umożliwiają podłączenie węży o średnicy 4 cali, 2 cali i 1,5 cala.

Dlaczego pył nie spada do zbiornika?

Może to wynikać z równowagi między grawitacją a siłą odśrodkową dla dużych cząstek. Wyłącz przepływ powietrza lub uruchom ponownie odkurzacz, aby strącić materiały. Upewnij się również, że przepływ powietrza jest wystarczający (>50 CFM) i że system nie jest zatkany.

Jak rozwiązać problem wycieków powietrza?

Sprawdź wszystkie połączenia: jeśli wąż jest poluzowany, owiń taśmę uszczelniającą wokół złącza i dokręć zaciski. Upewnij się, że uszczelka między pokrywą a separatorem jest prawidłowo umieszczona, a śruby są dokręcone.

Zbiornik odkształca się pod wpływem ssania, co robić?

Sprawdź, czy otwór wlotowy separatora nie jest zatkany. Zablokowanie węża może spowodować nadmierne podciśnienie. Wyczyść filtr odkurzacza i sprawdź cały obieg powietrza.

Czy mogę używać separatora z niebezpiecznymi substancjami?

Nie. Substancje toksyczne, łatwopalne lub wybuchowe nie mogą być oddzielane. Nie używaj urządzenia w środowiskach zawierających łatwopalne gazy. Niektóre pyły mogą być toksyczne lub alergizujące.

Jaka jest pojemność zbiornika?

Zbiornik dostarczony z modelem SKL400 ma pojemność 50 litrów. Jest wyposażony w kółka ułatwiające przemieszczanie.

Jak wyczyścić separator cyklonowy?

Regularnie opróżniaj zbiornik. Czyść filtr odkurzacza, aby utrzymać dobry przepływ powietrza. Przetrzyj zewnętrzne powierzchnie wilgotną szmatką. Nie zanurzaj separatora w wodzie.

Gdzie znaleźć części zamienne?

Części zamienne (uszczelka, taśma uszczelniająca, zaciski itp.) można uzyskać za pośrednictwem wsparcia technicznego Vevor: www.vevor.com/support.

Co zrobić, jeśli przepływ powietrza jest niewystarczający?

Sprawdź, czy wąż nie jest zablokowany, filtr odkurzacza jest czysty, a wszystkie połączenia są szczelne. Upewnij się, że używany odkurzacz zapewnia przepływ powietrza co najmniej 50 CFM.

INSTRUKCJA OBSŁUGI SKL400 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

ZESTAW CYKLONOWEGO SEPARATORA PYŁU

MODEL: SKL300/ SKL400

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

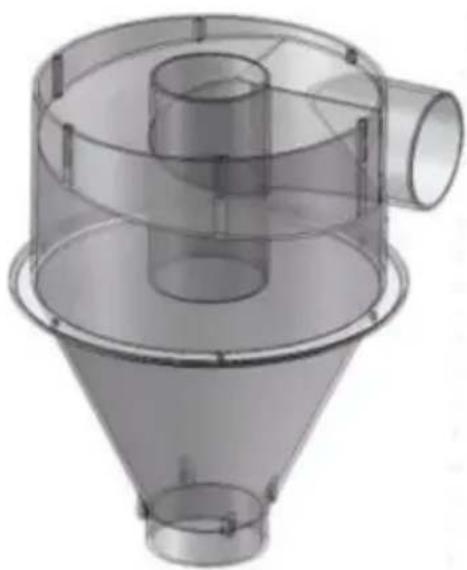

PYŁ CYKLONOWY

ZESTAW SEPARATORA

MODEL: SKL300/ SKL400

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Symbol	Opis symbolu
	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.

OSTRZEŻENIE

Dziękujemy za zakup i użytkowanie separatora cyklonowego. Aby zapewnić prosimy o bezpieczeństwo oraz prawidłowe użytkowanie i konserwację separatora cyklonowego przeczytaj uważnie

instrukcję. • Substancji toksycznych nie można oddzielić, aby uniknąć szkód dla organizmu. • Nie można oddzielać substancji palnych ani łatwopalnych i wybuchowych. • Nie należy używać w miejscach, w których występują gazy łatwopalne i wybuchowe. • Nie pozwalaj dzieciom

zbliżać się do cyklonu. • Niektóre pyły mogą być toksyczne lub powodować reakcje alergiczne. • Nie wprowadzaj iskier ani źródeł zapłonu do cyklonu. • Gaśnice powinny być zawsze przygotowane obok separatora. • Nie wyrzucaj zebranego kurzu przypadkowo.

PARAMETRY SPECYFIKACJI

Model	SKL300	SKL400
Otwór wlotowy/wylotowy separatora (W)	3,81	3,81
Pasujący otwór złącza (cale)	1,97	1,97
Pojemność łyżki (L)	Nieskonfigurowane wiaderko	50

LISTA CZĘŚCI

MODEL: SKL300

POZYCJA	OPIS Ilość POZYCJA OPIS Ilość
1	separator cyklonowy	1	9	Zacisk 2-calowy	2
2	3,81 cala-1,97 calaśrednicazmniejszenie	2	10	Śruba M8*12	4
3	2-calowa rurka PU2 m	1		Nakrętka M8	4
4	Zewnętrzna 50 mmśrednica bezpośredniorura	1		Płaska uszczelka	4
5	Wewnątrz 50 mmśrednica łokcia	1	11	50mm-32mmzmiennyśrednica	1
6	Pasek uszczelniający 1m	1	12	klucz	1
7	Uszczelka	1	13	Instrukcje(Brak wykresu)	1
8	Zacisk 4-calowy	2

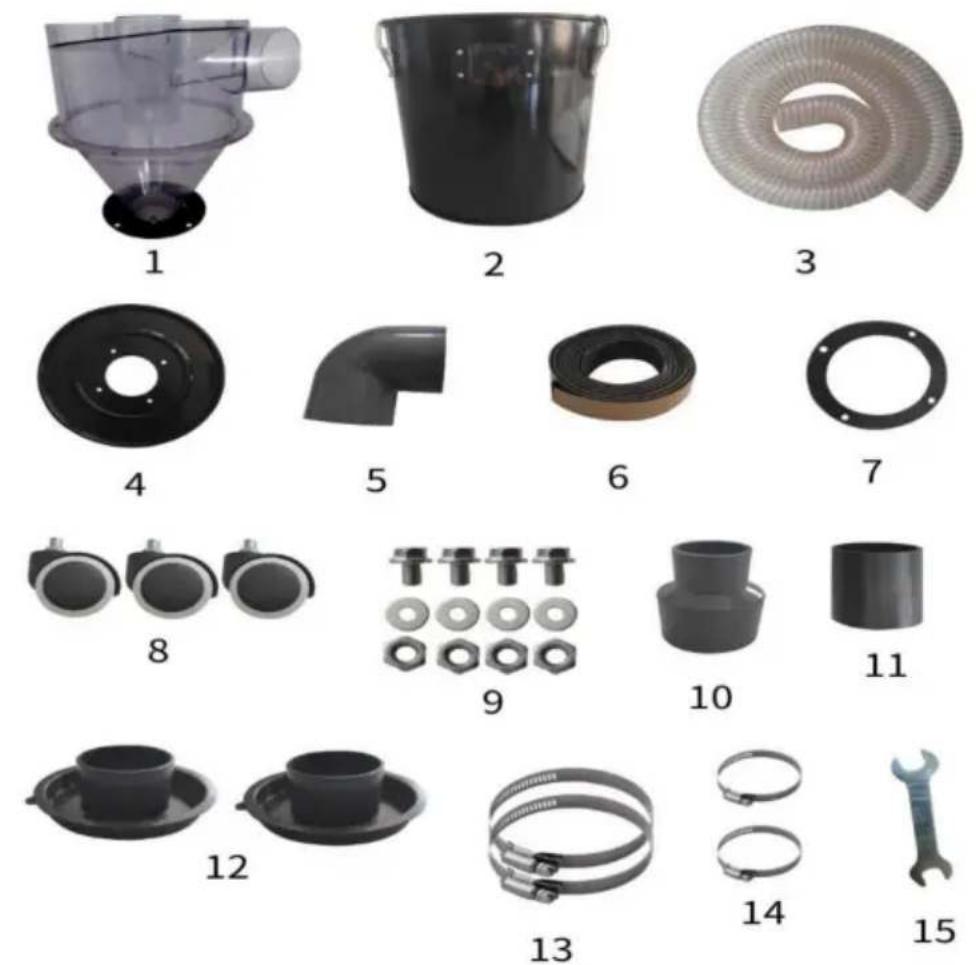

MODEL: SKL400

ELEMENT OPIS Ilość ELEMENT OPIS cyklon					Ilość
1	separator	1	10	50mm-32mmzmienna średnica	1
2	Wiadro 50L	1	11	Zewnętrzna 50 mmśrednica rury bezpośredniej	1
3	2-calowa rurka PU2 m	1	12	3,81 cala-1,97 calazmniejszenie średnicy	2
4	Pokrywa beczki	1	13	Zacisk 4-calowy	2
5	Wewnątrz 50 mmśrednica łokcia	1	14	Zacisk 2-calowy	2
6	Pasek uszczelniający1 m	1	15	klucz	1
7	Uszczelka	1	16	Instrukcje (niewykres)	1
8	Kółka	3
9	Śruba M8*12	4
	Nakrętka M8	4
	Płaska uszczelka	4

INSTRUKCJE INSTALACJI

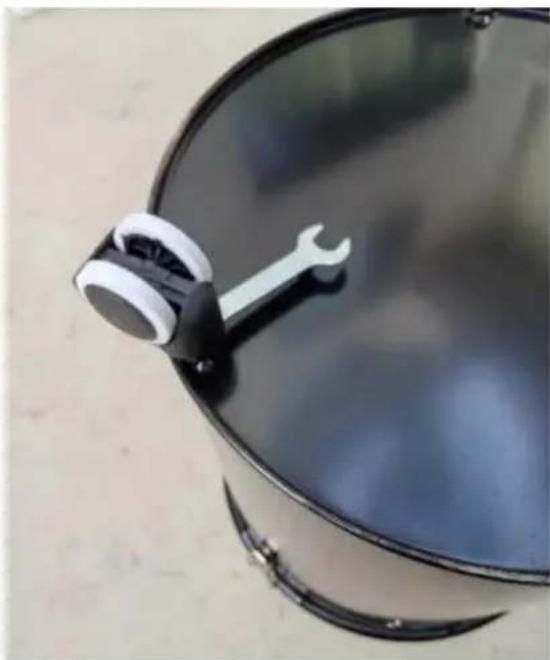

1. Zamontuj dolne kółka pojemnika zbierającego, jak pokazano na schemacie, używając klucza ułatwiającego montaż (można to zignorować, jeśli nie ma pojemnika zbierającego)

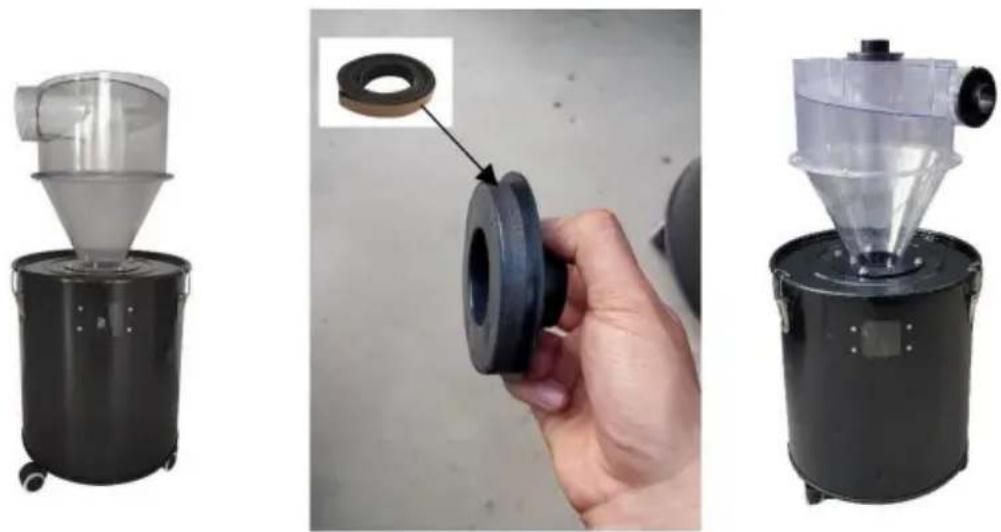

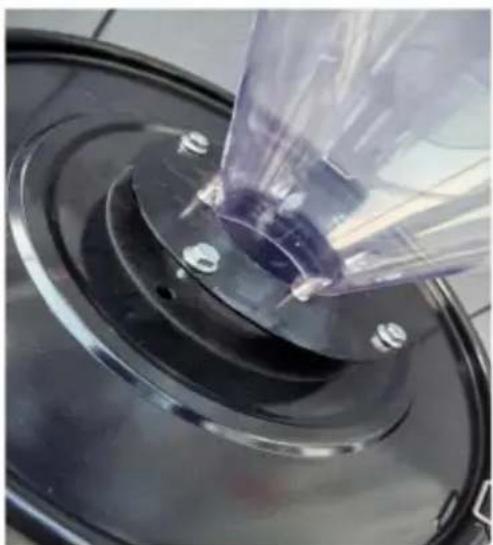

1. Umieścić uszczelkę pomiędzy pokrywą wiadra a separatorem cyklonowym, skręcić czterema śrubami (pominąć te bez wiadra zbiorczego) i dokręcić kluczem zgodnie z rysunkiem

1. Dokręć trzy klamry, zakończ montaż głównego korpusu, obróć średnicę z 4 cali na 2 cale i owiń wokół niej taśmę uszczelniającą.

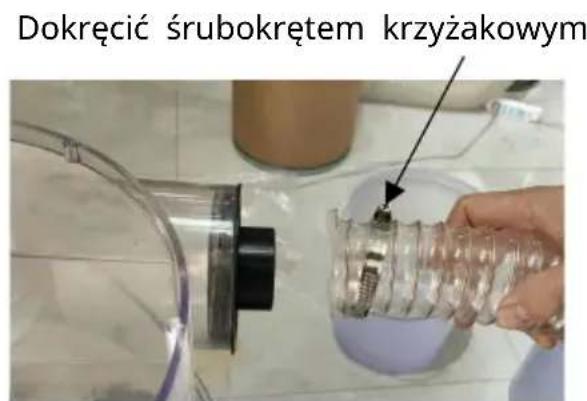

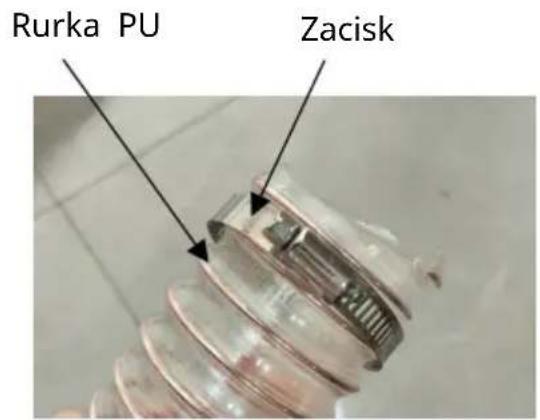

1. Instalacja rurki PU i interfejsu.

Umieść zacisk na rurce PU i włóż go do interfejsu. Dokręcić śrubokrętem krzyżakowym

1. Elastyczne i wszechstronne interfejsy

Może być używany do 4 cali, 2 cali i 1,5 cala i może być podłączony do odkurzaczy domowych, odkurzaczy przemysłowych i odkurzaczy do obróbki drewna. Wartość objętości powietrza musi być większa niż 50 cfm, aby zapewnić najlepszy efekt separacji

4-calowy interfejs

3,81 cala-1,97 cala zmniejszenie średnicy 2-calowy interfejs

Wewnątrz 50 mm, zewnętrzna 50 mm

średnica bezpośrednio

łokieć rura

Zmienna 50 mm-32 mm

średnica

3,81 cala-1,97 cala zmniejszenie średnicy

DIAGNOZA USTEREK I SPOSOBY POSTĘPOWANIA

REPFawaria	Analiza przyczyn	Metoda przetwarzania
Luźny wąż	Tracić połączenie	Każdy producent ma błąd średnicy węża, który można naprawić, owinąwszy pasek uszczelniający wokół złącza i następnie za pomocą zacisków
Materiał nie spada z powodu rotacji	Bilans siły ciężkości i siły odśrodkowej dla materiałów wielkocząsteczkowych	Odcięcie dopływu powietrza lub ponowne uruchomienie spowoduje npadnięcie materiału
Niska ilość powietrza	Blokada systemu	Wyczyść filtr odpylacza elementSprawdź, czy rurociąg jest zablokowany
Słaby separacja	Wyciek w wiadrze lub mała ilość powietrza w odkurzacz	1. Sprawdź, czy są jakieś nieszczelności w separatorze i wiadro do zbierania2. Wyczyść odkurzacz odkurzacz
Wiadro jest spłaszczone przez ssanie	Przepływ powietrza w wlocie otwór jest zasłonięty	Sprawdź, czy wąż nie jest zatkany
