SKL400 - Tillbehör för elverktyg Vevor - Gratis bruksanvisning och manual

Produkttyp	Dammsugarseparator (cyklon)
Varumärke	Vevor
Modell	SKL400
Kategori	Tillbehör för elverktyg
Uppsamlingshinkens kapacitet	50 liter
In-/utloppsdiameter	3,81 tum (ca 97 mm)
Anslutningsdiameter	1,97 tum (50 mm)
Längd på medföljande PU-slang	2 meter
Hjul ingår	3
Minsta erforderliga luftflöde	50 CFM (ca 85 m³/h)
Dammsugar kompatibilitet	Hushålls-, industriell-, snickeridammsugare
Diameteradaptrar	4 tum (102 mm), 2 tum (50 mm), 1,5 tum (38 mm)
Huvudmaterial	ABS-plast (cyklon), stål (skruvar, klämmor)
Kitinnehåll	Cyklonseparator, hink 50L, lock, PU-slang 2m, reduceringskopplingar, krök, tätningsremsa, packning, hjul, skruvar M8x12 (4), muttrar M8 (4), brickor (4), klämmor (4 tum och 2 tum), nyckel
Installation	Montering av hjul, fastsättning av packning och lock, åtdragning av öglor, anslutning av slangar med klämmor
Säkerhet	Separera inte giftiga eller brandfarliga ämnen; använd inte i explosiv miljö; håll borta från barn; ha en brandsläckare till hands
Underhåll	Rengör dammsugarfiltret regelbundet; kontrollera att anslutningarna är täta; använd tätningsremsa vid behov
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support
Ungefärlig vikt	Ca 5 kg (komplett kit utan vatten)
Hinkens mått (diameter x höjd)	Ca 35 cm x 45 cm (uppskattning)

Vanliga frågor - SKL400 Vevor

Hur installerar jag cyklonseparatorn SKL400?

Börja med att montera hjulen under 50-litershinken med den medföljande nyckeln. Placera tätningspackningen mellan hinklocket och separatorn, fäst med de fyra M8-skruvarna. Dra åt lockets tre öglor. Linda tätningsremsan runt diameterreduceraren (4 tum till 2 tum) och sätt in den i separatorns öppning. Anslut 2-meters PU-slangen med motsvarande klämmor.

Vilka typer av dammsugare är kompatibla?

SKL400 är kompatibel med hushålls-, industri- och snickeridammsugare, förutsatt att luftflödet överstiger 50 CFM. De medföljande adaptrarna gör det möjligt att ansluta slangar med diametrarna 4 tum, 2 tum och 1,5 tum.

Varför faller inte dammet ner i hinken?

Detta kan bero på en obalans mellan gravitation och centrifugalkraft för stora partiklar. Stäng av luftflödet eller starta om dammsugaren för att få materialet att falla. Se också till att luftflödet är tillräckligt (>50 CFM) och att systemet inte är blockerat.

Hur åtgärdar jag luftläckage?

Kontrollera alla anslutningar: om en slang är lös, linda tätningsremsa runt kontakten och dra åt med klämmorna. Se till att packningen mellan locket och separatorn sitter rätt och att skruvarna är åtdragna.

Hinken deformeras under sugning, vad gör jag?

Kontrollera att separatorns inlopp inte är blockerat. En blockering i slangen kan skapa ett för högt undertryck. Rengör dammsugarfiltret och kontrollera hela luftkretsen.

Kan jag använda separatorn med farliga ämnen?

Nej. Giftiga, brandfarliga eller explosiva ämnen får inte separeras. Använd inte apparaten i miljöer med brandfarliga gaser. Vissa dammpartiklar kan vara giftiga eller allergiframkallande.

Vad är uppsamlingshinkens kapacitet?

Hinken som medföljer modell SKL400 har en kapacitet på 50 liter. Den är utrustad med hjul för enkel förflyttning.

Hur rengör jag cyklonseparatorn?

Töm uppsamlingshinken regelbundet. Rengör dammsugarfiltret för att bibehålla ett bra luftflöde. Torka av ytterytorna med en fuktig trasa. Sänk inte ner separatorn i vatten.

Var hittar jag reservdelar?

Reservdelar (packning, tätningsremsa, klämmor, etc.) kan erhållas via Vevors tekniska support: www.vevor.com/support.

Vad gör jag om luftflödet är otillräckligt?

Kontrollera att slangen inte är blockerad, att dammsugarfiltret är rent och att alla anslutningar är täta. Se till att dammsugaren som används ger minst 50 CFM luftflöde.

BRUKSANVISNING SKL400 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

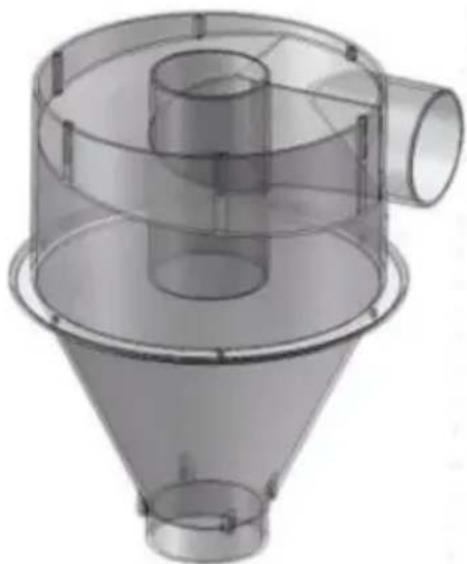

CYKLON DAMMSEPARATORSET

MODELL: SKL300/ SKL400

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

CYKLONDAMM

SEPARATÖRSET

MODELL: SKL300/ SKL400

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Symbol BeskrivningSymbol
	Varning - För att minska risken för skador måste användaren läsa igen bruksanvisningen noggrant.

WARNING

Tack för att du köpt och använder cyklonseparatorn. För att säkerställa din säkerhet och korrekt användning och underhåll av cyklonseparatorn, tack läs manualen noggrant. •

Giftiga ämnen kan inte separeras för att undvika skador på kroppen.

Rökning eller brandfarliga och explosiva ämnen kan inte separeras. • Använd inte på platser med brandfarliga och explosiva gaser. • Låt inte barn komma nära cyklonseparatorn. • En del damm kan vara giftigt eller orsaka allergiska reaktioner. • Sätt inte in gnistor eller

antändningskällor i cyklonseparatorn. • Brandsläckare ska alltid vara redo bredvid separatorn. • Släng inte uppsamlat damm oavsiktligt.

SPECIFIKATIONSPARAMETRAR

Modell	SKL300	SKL400
Separatorns in-/utloppsöppning (i)	3,81	3,81
Matchande ledöppning (in)	1,97	1,97
Skopa kapacitet (L)	Okonfigurerad hink	50

DELLISTA

MODELL: SKL300

ARTIKEL BESKRIVNING Kvantitet ARTIKEL BESKRIVNING Kvantitet
1	cyklonseparator 3,81	1	9	2-tums klämma	2
2	tum-1,97 tum diameter minskning	2	10	M8*12 skruv	4
3	2-tums PU-rör 2m	1		M8 mutter	4
4	50 mm yttre diameter direkt rör	1		Platt packning	4
5	50 mm inre diameter armbåge	1	11	50 mm-32 mm variabel diameter	1
6	Tätningslist 1m	1	12	rycka	1
7	Tätande packning	1	13	Instruktioner (Ingen graf)	1
8	4-tums klämma	2

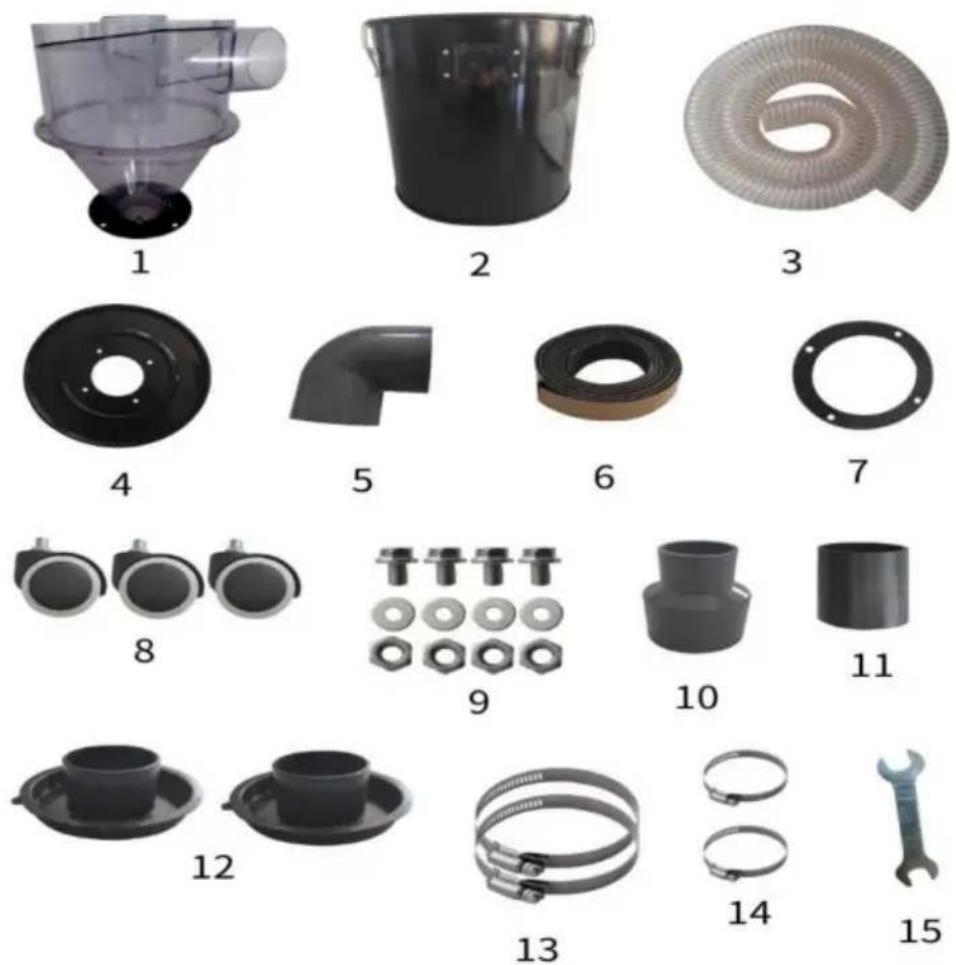

MODELL: SKL400

ARTIKEL BESKRIVNING Kvantitet ARTIKEL BESKRIVNING cyklon					Kvantitet
1	separator	1	10	50 mm-32 mm variabel diameter	1
2	50L hink	1	11	50 mm yttre diameter direktrör	1
3	2-tums PU-rör 2m	1	12	3,81-1,97 tum diameterminskning	2
4	Fatlock	1	13	4-tums klämma	2
5	50 mm inre diameter armbåge	1	14	2-tums klämma	2
6	Tätningslist 1 m	1	15	rycka	1
7	Tätande packning	1	16	Instruktioner (nr Graf)	1
8	Hjul	3
9	M8*12 skruv	4
	M8 mutter	4
	Platt packning	4

INSTALLATIONSINSTRUKTIONER

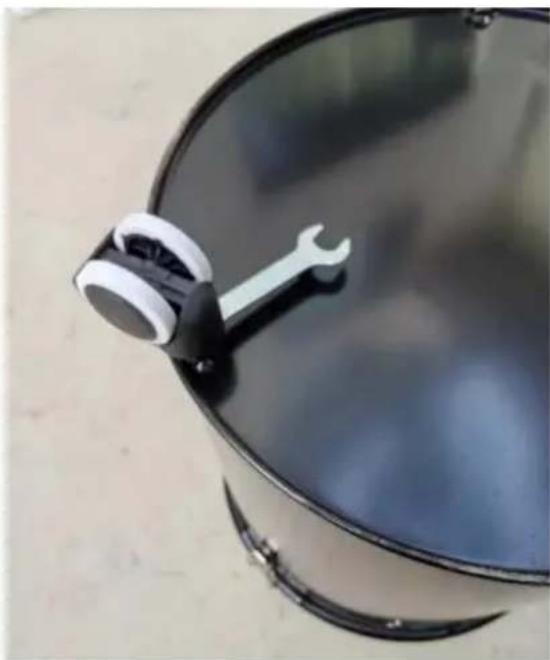

1. Installera de nedre hjulen på uppsamlingsskopan, som visas i diagrammet, med hjälp av en skiftnyckel för att underlätta installationen (kan ignoreras om det inte finns någon uppsamlingsskopa).

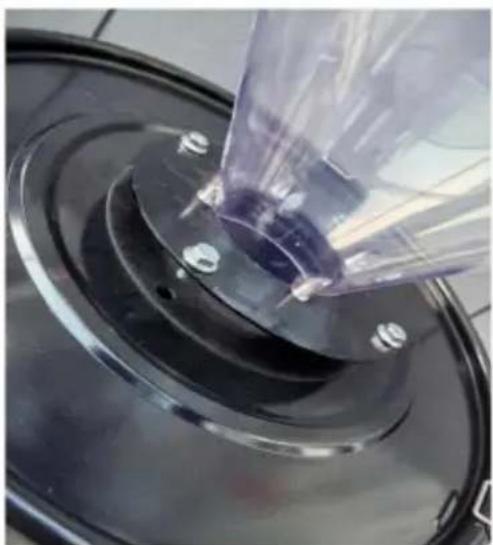

1. Placera tätningspackningen mellan skoplocket och cyklonseparatorn, fäst den med fyra skruvar (ignorera de utan uppsamlingsskopa) och dra åt den med en skiftnyckel enligt bilden.

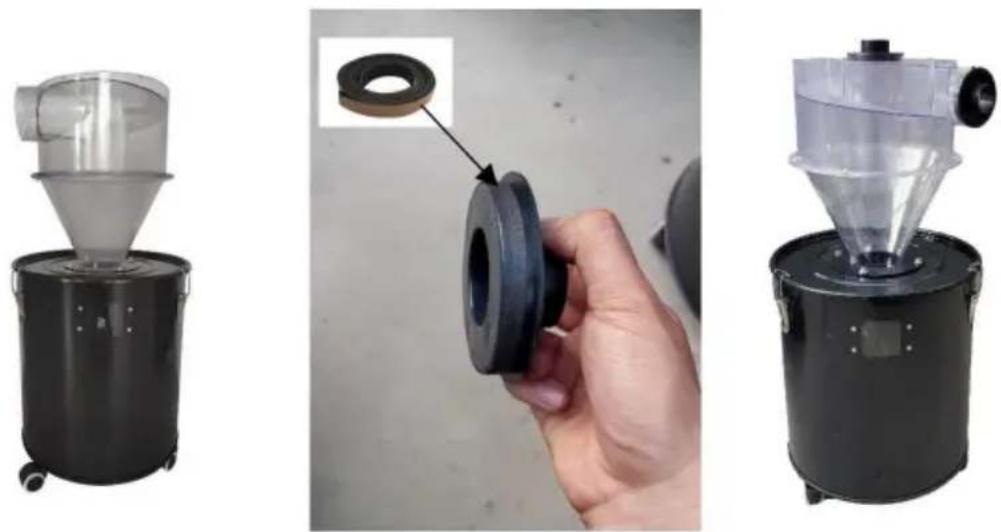

1. Dra åt de tre spännena, slutför installationen av huvuddelen, vrid 4-tums till 2-tums diameter och linda tätningstejpen runt den.

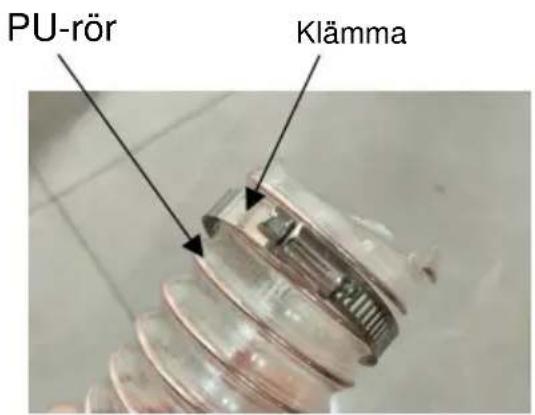

1. Installation av PU-rör och gränssnitt.

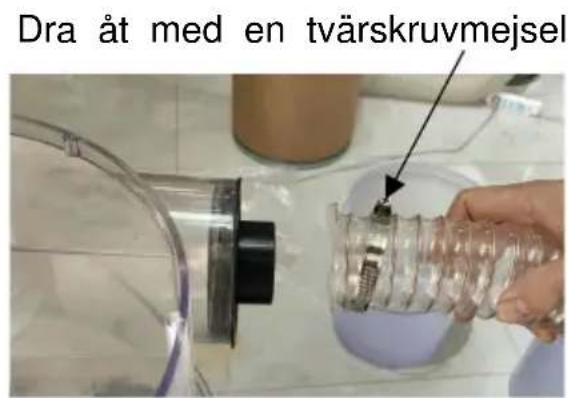

Placera klämman på PU-röret och sätt in den i gränssnittet. Dra åt med en tvärskruvmejsel.

1. Flexibla och mångsidiga gränssnitt.

Kan användas för 4 tum, 2 tum och 1,5 tum och kan anslutas till hushållsdammsugare, industridammsugare och träbearbetningsdammsugare. Luftvolymen måste vara

större än 50cfm för att säkerställa bästa separationseffekt.

4-tums gränssnitt

2-tums gränssnitt 50mm-32mm variabel diameter

REPFault	Orsaksanalys	Bearbetningsmetod
	Lös kontaktLös slang	Varje tillverkare har en fel i diametern på slangen, som kan fixas genom att linda en tätningsremsa runt gränssnittet och använd sedan klämmor
Materialetfaller inte avpå grund av rotation	Tyngdkraftsbalans ochcentrifugalkraft för materialmed stora partiklar	Avstängning av luftflödet eller omstart kommer materialet att falla
Låg luftvolym Systemblockering		Rengör dammuppsamlarfiltet elementKontrollera om rörledningen är blockerad
Fattig separation	Läckage i skopan eller låg luftvolym i dammsugare	1. Kontrollera om det finns några läckor i separatorn och insamlingshink2. Rengör dammsugaren rengöringsmedel
Hinken är tillplattad av sugning	Luftflöde i intaget hålet är blockerat	Kontrollera om slangen är blockerad
