Produkttyp	Zyklon-Staubabscheider-Kit
Marke	Vevor
Modell	SKL400
Kategorie	Zubehör für Elektrowerkzeuge
Fassungsvermögen des Auffangeimers	50 Liter
Einlass-/Auslassdurchmesser	3,81 Zoll (ca. 97 mm)
Anschlussdurchmesser	1,97 Zoll (50 mm)
Länge des mitgelieferten PU-Schlauchs	2 Meter
Rollen enthalten	3
Erforderlicher Mindestluftstrom	50 CFM (ca. 85 m³/h)
Staubsaugerkompatibilität	Haushalts-, Industrie- und Tischlerstaubsauger
Durchmesseradapter	4 Zoll (102 mm), 2 Zoll (50 mm), 1,5 Zoll (38 mm)
Hauptmaterial	ABS-Kunststoff (Zyklon), Stahl (Schrauben, Klammern)
Kit-Inhalt	Zyklonabscheider, 50L-Eimer, Deckel, PU-Schlauch 2m, Reduzierstücke, Bogen, Dichtband, Dichtung, Rollen, Schrauben M8x12 (4), Muttern M8 (4), Unterlegscheiben (4), Klemmen (4 Zoll und 2 Zoll), Schlüssel
Installation	Montage der Rollen, Befestigung der Dichtung und des Deckels, Anziehen der Verschlüsse, Anschließen der Schläuche mit Klemmen
Sicherheit	Keine giftigen oder entzündlichen Stoffe trennen; nicht in explosionsgefährdeter Atmosphäre verwenden; außerhalb der Reichweite von Kindern aufbewahren; einen Feuerlöscher bereithalten
Wartung	Reinigen Sie regelmäßig den Staubsaugerfilter; überprüfen Sie die Dichtheit der Anschlüsse; verwenden Sie bei Bedarf das Dichtband
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support
Ungefähres Gewicht	Ca. 5 kg (Komplettset ohne Wasser)
Abmessungen des Eimers (Durchmesser x Höhe)	Ca. 35 cm x 45 cm (Schätzung)

Häufig gestellte Fragen - SKL400 Vevor

Wie installiere ich den Zyklonabscheider SKL400?

Beginnen Sie mit der Montage der Rollen unter dem 50-Liter-Eimer mit dem mitgelieferten Schlüssel. Legen Sie die Dichtung zwischen den Eimerdeckel und den Abscheider und befestigen Sie ihn mit den vier M8-Schrauben. Ziehen Sie die drei Verschlüsse des Deckels fest. Wickeln Sie das Dichtband um den Durchmesser-Reduzierer (4 Zoll auf 2 Zoll) und stecken Sie ihn in die Öffnung des Abscheiders. Schließen Sie den 2 m PU-Schlauch mit den entsprechenden Klemmen an.

Welche Staubsaugertypen sind kompatibel?

Der SKL400 ist mit Haushalts-, Industrie- und Tischlerstaubsaugern kompatibel, sofern der Luftstrom über 50 CFM liegt. Die mitgelieferten Adapter ermöglichen den Anschluss von Schläuchen mit 4 Zoll, 2 Zoll und 1,5 Zoll.

Warum fällt der Staub nicht in den Eimer?

Dies kann an einem Gleichgewicht zwischen Schwerkraft und Zentrifugalkraft bei groben Partikeln liegen. Unterbrechen Sie den Luftstrom oder starten Sie den Staubsauger neu, um das Material fallen zu lassen. Stellen Sie außerdem sicher, dass der Luftstrom ausreichend ist (>50 CFM) und dass das System nicht verstopft ist.

Wie behebe ich Luftlecks?

Überprüfen Sie alle Anschlüsse: Wenn ein Schlauch locker ist, wickeln Sie Dichtband um die Schnittstelle und ziehen Sie die Klemmen fest. Stellen Sie sicher, dass die Dichtung zwischen Deckel und Abscheider richtig sitzt und die Schrauben festgezogen sind.

Der Eimer verformt sich unter dem Sog, was tun?

Überprüfen Sie, ob die Einlassöffnung des Abscheiders verstopft ist. Eine Blockade im Schlauch kann einen übermäßigen Unterdruck erzeugen. Reinigen Sie den Staubsaugerfilter und überprüfen Sie den gesamten Luftweg.

Kann ich den Abscheider mit gefährlichen Substanzen verwenden?

Nein. Giftige, entzündliche oder explosive Stoffe dürfen nicht getrennt werden. Verwenden Sie das Gerät nicht in Umgebungen mit brennbaren Gasen. Einige Stäube können giftig oder allergieauslösend sein.

Wie groß ist das Fassungsvermögen des Auffangeimers?

Der mit dem Modell SKL400 gelieferte Eimer hat ein Fassungsvermögen von 50 Litern. Er ist mit Rollen ausgestattet, um den Transport zu erleichtern.

Wie reinige ich den Zyklonabscheider?

Leeren Sie regelmäßig den Auffangeimer. Reinigen Sie den Filter Ihres Staubsaugers, um einen guten Luftstrom zu erhalten. Wischen Sie die Außenflächen mit einem feuchten Tuch ab. Tauchen Sie den Abscheider nicht in Wasser.

Wo finde ich Ersatzteile?

Ersatzteile (Dichtung, Dichtband, Klemmen usw.) können über den technischen Support von Vevor bezogen werden: www.vevor.com/support.

Was tun, wenn der Luftstrom unzureichend ist?

Überprüfen Sie, ob der Schlauch nicht blockiert ist, ob der Staubsaugerfilter sauber ist und alle Anschlüsse dicht sind. Stellen Sie sicher, dass der verwendete Staubsauger einen Luftstrom von mindestens 50 CFM liefert.

BEDIENUNGSANLEITUNG SKL400 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

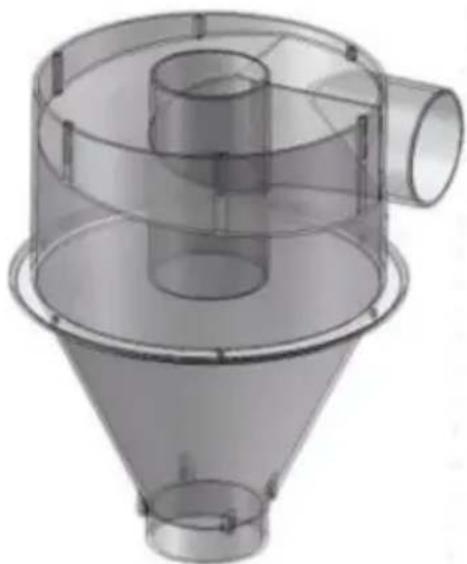

ZYKLON-STAUBABSCHEIDER-KIT

MODELL: SKL300/ SKL400

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZYKLONSTAUB TRENNUNGSKIT

MODELL: SKL300/ SKL400

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol	Symbol Beschreibung
	Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.

WARNUNG

Vielen Dank für den Kauf und die Verwendung des Zyklonabscheiders. Um sicherzustellen, dass Ihre Sicherheit und ordnungsgemäße Verwendung und Wartung des Zyklonabscheiders, bitte Lesen Sie die Bedienungsanleitung

sorgfältig durch. • Giftige Stoffe dürfen nicht abgetrennt werden, um Schäden am Körper zu vermeiden. • Rauchen oder entzündliche und explosive Stoffe dürfen nicht abgetrennt werden. • Bitte nicht an Orten mit entzündlichen und explosiven Gasen verwenden. • Lassen Sie Kinder nicht in die Nähe des

Zyklonabscheiders. • Manche Stäube können giftig sein oder

allergische Reaktionen hervorrufen. • Bringen Sie keine Funken oder Zündquellen in den Zyklonabscheider. • Feuerlöscher sollten immer neben dem Abscheider bereitstehen.

- Entsorgen Sie angesammelten Staub nicht einfach so.

SPEZIFIKATIONSPARAMETER

Modell	SKL300	SKL400
Ein-/Auslassöffnung des Abscheiders (In)	3.81	3.81
Passende Fugenöffnung (in)	1,97	1,97
Schaufelinhalt (L)	Nicht konfiguriert Eimer	50

LISTE DER EINZELTEILE

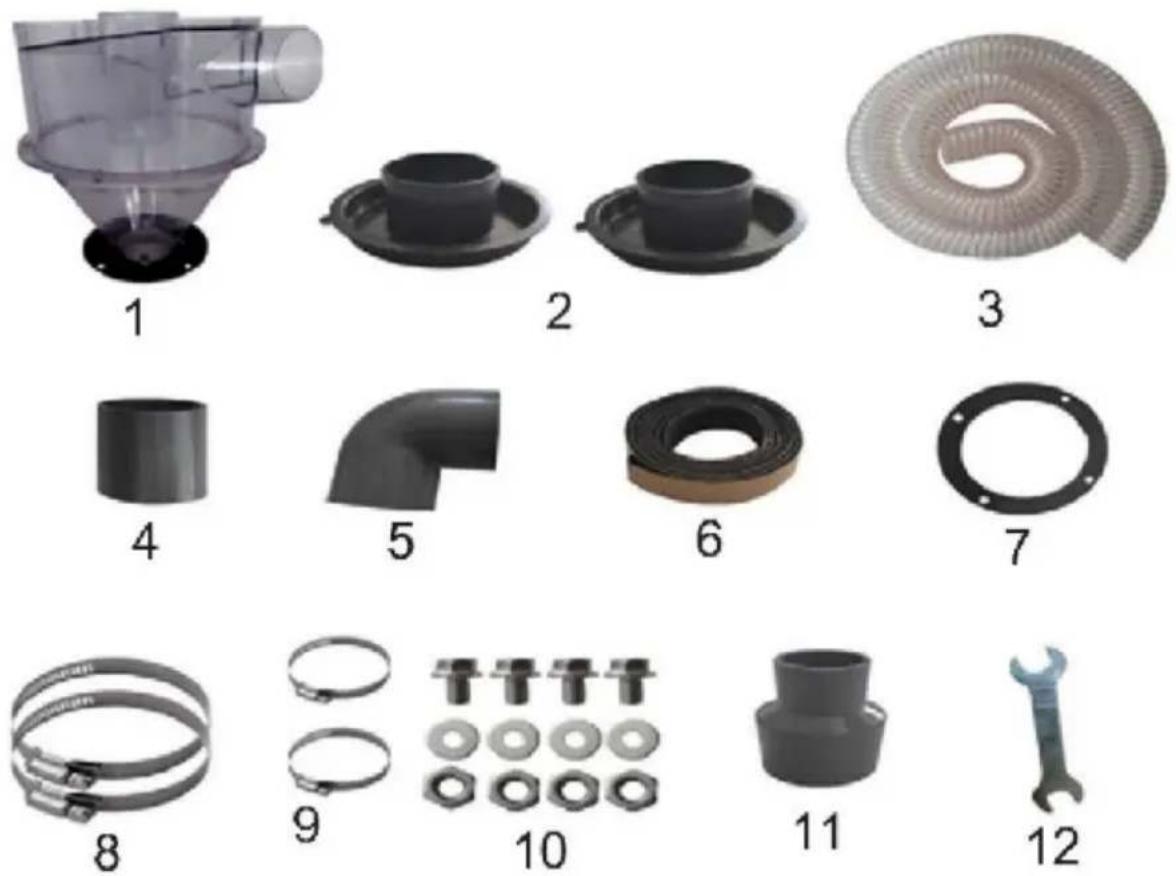

MODELL: SKL300

ARTIKELBESCHREIBUNG Menge		ARTIKELBESCHREIBUNG Menge
1	Zyklonabscheider 3,81	1	9	2-Zoll-Klemme	2
2	Zoll - 1,97 Zoll Durchmesser die Ermäßigung	2	10	M8*12 Schraube	4
3	2-Zoll-PU-Schlauch 2m	1		M8 Mutter	4
4	50mm außen Durchmesser direkt Rohr	1		Flachdichtung	4
5	50mm innen Durchmesser Ellenbogen	1	11	50 mm bis 32 mm Variable Durchmesser	1
6	Dichtungsstreifen 1m	1	12	Schlüssel	1
7	Dichtung	1	13	Anweisungen (Keine Grafik)	1
8	4-Zoll-Klemme	2

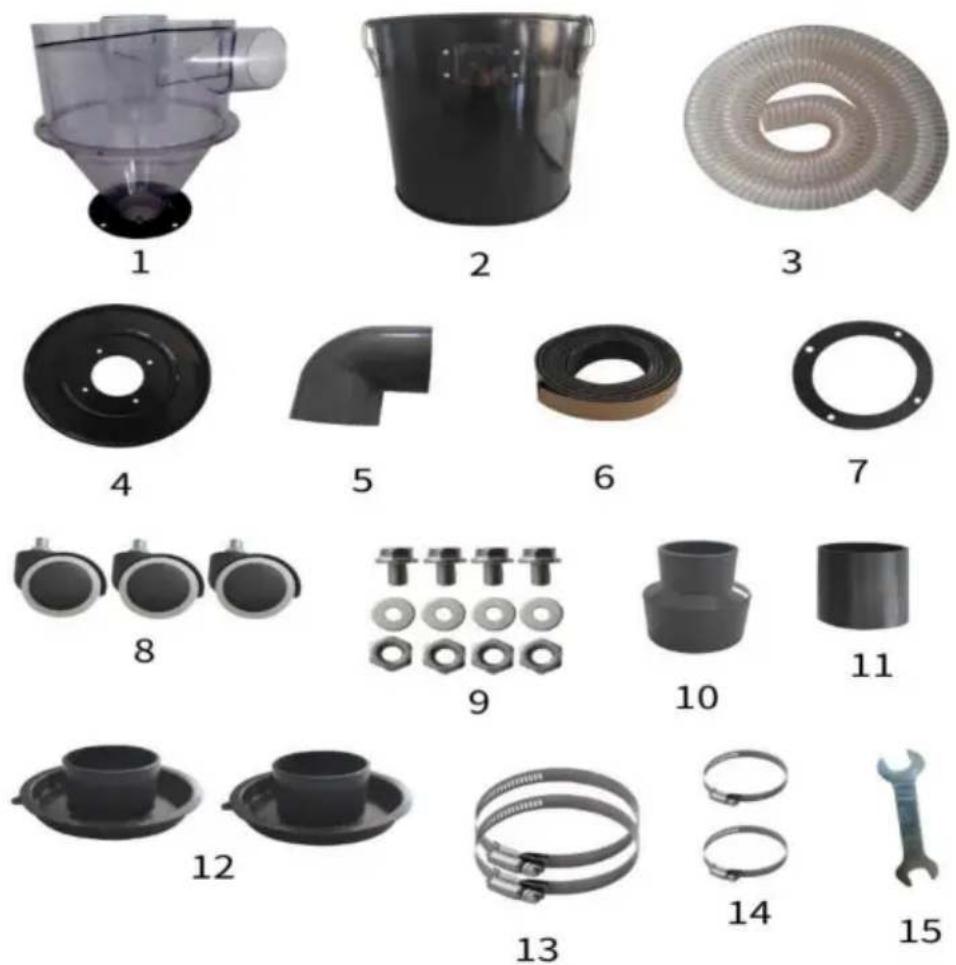

MODELL: SKL400

ARTIKELBESCHREIBUNG Menge ARTIKELBESCHREIBUNG Zyklon					Menge
1	Separator	1	10	50 mm bis 32 mm variabler Durchmesser	1
2	50L Eimer	1	11	50mm außen Durchmesser Direktrohr	1
3	2-Zoll-PU-Schlauch 2m	1	12	3,81 Zoll-1,97 Zoll Durchmesserreduzierung	2
4	Fassdeckel	1	13	4-Zoll-Klemme	2
5	50mm innen Durchmesser Ellenbogen	1	14	2-Zoll-Klemme	2
6	Dichtungsstreifen 1 m	1	15	Schlüssel	1
7	Dichtung	1	16	Anleitung(Nein Graph)	1
8	Rollen	3
9	M8*12 Schraube	4
	M8 Mutter	4
	Flachdichtung	4

INSTALLATIONSANLEITUNG

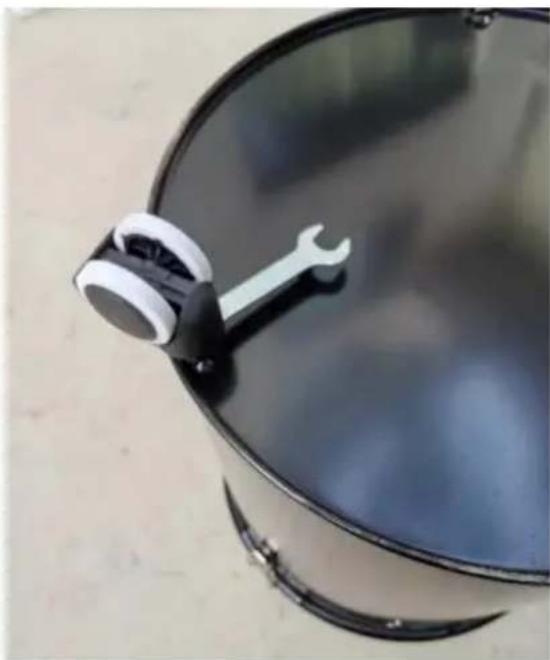

1. Montieren Sie die unteren Rollen des Auffangbehälters wie in der Abbildung gezeigt. Verwenden Sie zur Montage einen Schraubenschlüssel (kann ignoriert werden, wenn kein Auffangbehälter vorhanden ist).

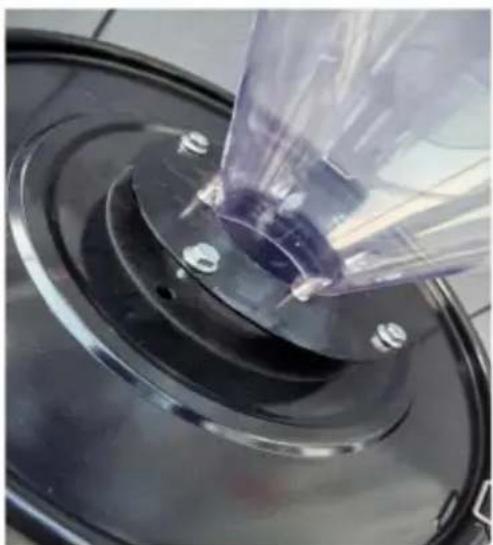

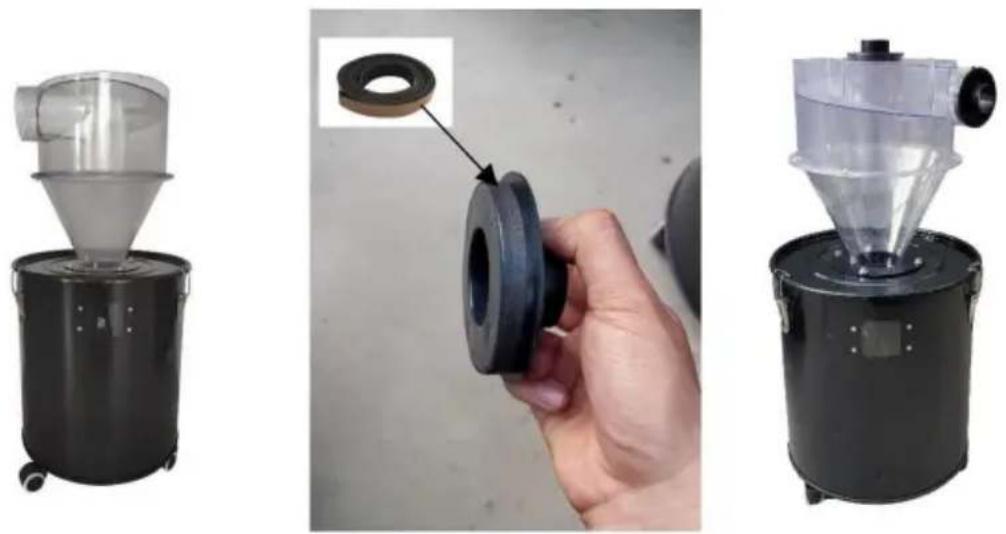

1. Legen Sie die Dichtung zwischen die Eimerabdeckung und den Zyklonabscheider, befestigen Sie sie mit vier Schrauben (ignorieren Sie diejenigen ohne Auffangeimer) und ziehen Sie sie mit einem Schraubenschlüssel fest, wie in der Abbildung gezeigt

1. Ziehen Sie die drei Schnallen fest, schließen Sie die Installation des Hauptkörpers ab, drehen Sie den Durchmesser von 4 Zoll auf 2 Zoll und wickeln Sie das Dichtungsband darum.

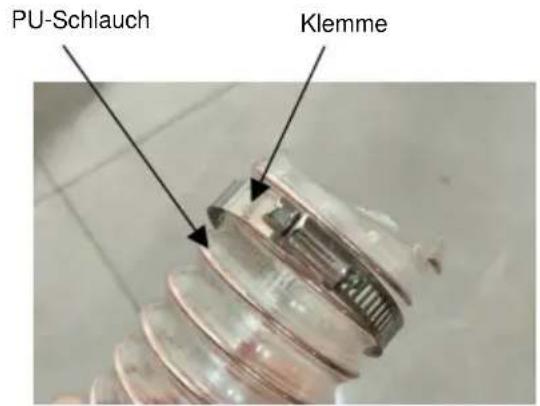

1. Installation von PU-Schlauch und Schnittstelle.

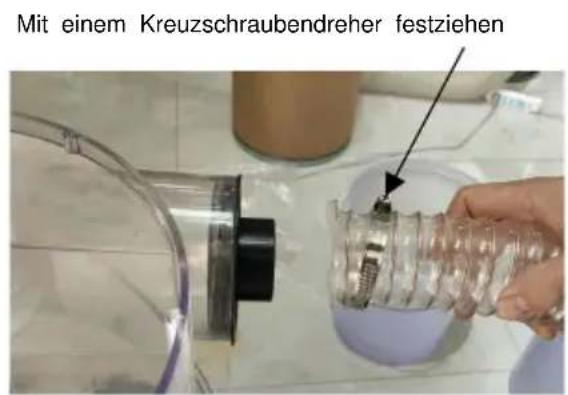

Setzen Sie die Klemme auf das PU-Rohr und stecken Sie sie in die Schnittstelle. Mit einem Kreuzschlitzschraubendreher festziehen

1. Flexible und vielseitige Schnittstellen

Kann für 4 Zoll, 2 Zoll und 1,5 Zoll verwendet werden und kann an Haushaltsstaubsauger, Industriestaubsauger und Staubsauger für die Holzbearbeitung angeschlossen werden.

Der Luftvolumenwert muss größer als 50

cfm sein, um den besten Trenneffekt zu gewährleisten.

4-Zoll-Schnittstelle

3,81 Zoll-1,97 Zoll Durchmesserreduzierung 2-Zoll-Schnittstelle

2-Zoll-Schnittstelle

1,5-Zoll-Schnittstelle

Durchmesserreduzierung

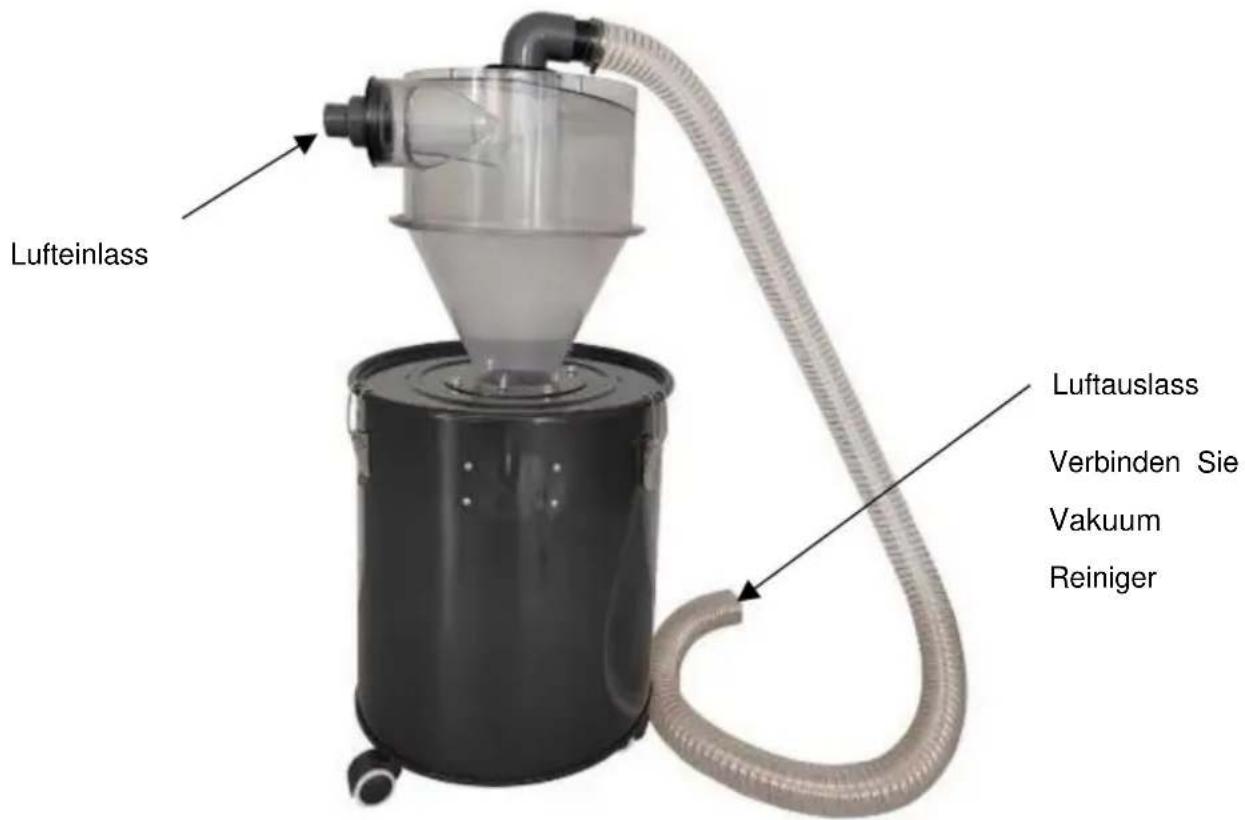

FERTIGE INSTALLATION

REP

FEHLERDIAGNOSE UND BEHANDLUNGSMETHODEN

REPFault	Ursachenanalyse	Verarbeitungsmethode
Loser Schlauch	Verbindung verloren	Jeder Hersteller hat eineFehler im Durchmesser desSchlauches, der durch das Umwickeln der Schnittstelle mit einemDichtungsstreifen behoben werden kann und dann mit Klammern
Das Material fällt nicht ab aufgrund der Drehung	Gleichgewicht von Schwerkraft und Zentrifugalkraft bei Materialien mit großen Partikeln	Durch das Abschalten des Luftstroms oder den Neustart fällt das Material
Geringe Luftmenge	Systemblockade	Reinigen Sie den Staubsammlerfilter ElementÜberprüfen Sie, ob die Pipeline verstopft
ArmTrennung	Leckage im Eimer oder geringe Luftmenge im Staubsauger	1. Prüfen Sie, ob esLeckagen im Abscheider und Auffangbehälter2. Reinigen Sie den Staubsauger Reiniger
Der Eimer ist abgeflacht durch Absaugung	Luftstrom im Ansaugtrakt Loch ist verstopft	Überprüfen Sie, ob der Schlauch verstopft ist

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.

E-CrossStu GmbH

Mainzer Landstr. 69,

60329 Frankfurt am Main.
