Tipo di prodotto	Kit separatore di polvere a ciclone
Marca	Vevor
Modello	SKL400
Categoria	Accessorio per utensile elettrico
Capacità del secchio di raccolta	50 litri
Diametro di ingresso/uscita	3,81 pollici (circa 97 mm)
Diametro di collegamento	1,97 pollici (50 mm)
Lunghezza del tubo PU fornito	2 metri
Ruote incluse	3
Portata d'aria minima richiesta	50 CFM (circa 85 m³/h)
Compatibilità aspirapolvere	Domestico, industriale, per falegnameria
Adattatori di diametro	4 pollici (102 mm), 2 pollici (50 mm), 1,5 pollici (38 mm)
Materiale principale	Plastica ABS (ciclone), acciaio (viti, fascette)
Contenuto del kit	Separatore a ciclone, secchio 50L, coperchio, tubo PU 2m, raccordi riduttori, gomito, nastro sigillante, guarnizione, ruote, viti M8x12 (4), dadi M8 (4), rondelle piatte (4), fascette (4 pollici e 2 pollici), chiave
Installazione	Montaggio delle ruote, fissaggio della guarnizione e del coperchio, serraggio delle fibbie, collegamento dei tubi con fascette
Sicurezza	Non separare sostanze tossiche o infiammabili; non utilizzare in atmosfera esplosiva; tenere fuori dalla portata dei bambini; predisporre un estintore
Manutenzione	Pulire periodicamente il filtro dell'aspirapolvere; verificare la tenuta dei raccordi; utilizzare il nastro sigillante se necessario
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Peso approssimativo	Circa 5 kg (kit completo senza acqua)
Dimensioni del secchio (diametro x altezza)	Circa 35 cm x 45 cm (stima)

Domande frequenti - SKL400 Vevor

Come installare il separatore a ciclone SKL400?

Iniziare installando le ruote sotto il secchio da 50 L utilizzando la chiave fornita. Posizionare la guarnizione tra il coperchio del secchio e il separatore, quindi fissare con le quattro viti M8. Serrare le tre fibbie del coperchio. Avvolgere il nastro sigillante attorno al riduttore di diametro (da 4 pollici a 2 pollici) e inserirlo nell'apertura del separatore. Collegare il tubo PU da 2 m utilizzando le fascette corrispondenti.

Quali tipi di aspirapolvere sono compatibili?

Lo SKL400 è compatibile con aspirapolvere domestici, industriali e per falegnameria, a condizione che la portata d'aria sia superiore a 50 CFM. Gli adattatori forniti consentono di collegare tubi da 4 pollici, 2 pollici e 1,5 pollici.

Perché la polvere non cade nel secchio?

Ciò può essere dovuto a un equilibrio tra gravità e forza centrifuga per le particelle grandi. Interrompere il flusso d'aria o riavviare l'aspirapolvere per far cadere i materiali. Assicurarsi inoltre che la portata d'aria sia sufficiente (>50 CFM) e che il sistema non sia ostruito.

Come risolvere le perdite d'aria?

Verificare tutti i raccordi: se un tubo è allentato, avvolgere del nastro sigillante attorno all'interfaccia e stringere con le fascette. Assicurarsi che la guarnizione tra coperchio e separatore sia ben posizionata e che le viti siano strette.

Il secchio si deforma sotto l'aspirazione, cosa fare?

Verificare che il foro di aspirazione del separatore non sia ostruito. Un blocco del tubo può creare una depressione eccessiva. Pulire il filtro dell'aspirapolvere e controllare l'intero circuito dell'aria.

Posso utilizzare il separatore con sostanze pericolose?

No. Le sostanze tossiche, infiammabili o esplosive non devono essere separate. Non utilizzare l'apparecchio in ambienti contenenti gas infiammabili. Alcune polveri possono essere tossiche o allergeniche.

Qual è la capacità del secchio di raccolta?

Il secchio fornito con il modello SKL400 ha una capacità di 50 litri. È dotato di ruote per facilitare lo spostamento.

Come pulire il separatore a ciclone?

Svuotare regolarmente il secchio di raccolta. Pulire il filtro dell'aspirapolvere per mantenere un buon flusso d'aria. Pulire le superfici esterne con un panno umido. Non immergere il separatore in acqua.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (guarnizione, nastro sigillante, fascette, ecc.) possono essere ottenuti tramite il supporto tecnico Vevor: www.vevor.com/support.

Cosa fare se la portata d'aria è insufficiente?

Verificare che il tubo non sia bloccato, che il filtro dell'aspirapolvere sia pulito e che tutti i raccordi siano sigillati. Assicurarsi che l'aspirapolvere utilizzato fornisca almeno 50 CFM di portata d'aria.

MANUALE UTENTE SKL400 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT SEPARATORE POLVERI A CICLONE

MODELLO: SKL300/ SKL400

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

POLVERE CICLONE

KIT SEPARATORE

MODELLO: SKL300/ SKL400

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Descrizione del simboloSimbolo
	Avvertenza-Per ridurre il rischio di lesioni, l'utente deve leggere il attentamente il manuale di istruzioni.

AVVERTIMENTO

Grazie per aver acquistato e utilizzato il separatore a ciclone. Per garantire il tuo sicurezza, uso e manutenzione corretti del separatore a ciclone, per favore leggere attentamente il manuale.

- Le sostanze tossiche non possono essere separate per evitare danni al corpo. • Le sostanze fumanti o infiammabili ed esplosive non possono essere separate. • Non utilizzare in luoghi con gas infiammabili ed esplosivi. • Non lasciare che i bambini si avvicinino al separatore a ciclone. • Alcune polveri potrebbero essere tossiche o causare reazioni allergiche. • Non introdurre scintille o fonti di accensione nel separatore a ciclone. • Gli estintori dovrebbero essere sempre pronti accanto al separatore. • Non smaltire la polvere raccolta in modo casuale.

PARAMETRI DI SPECIFICA

Modello	SKL300	SKL400
Apertura di ingresso/uscita del separatore (In)	3.81	3.81
Apertura congiunta corrispondente (in)	1,97	1,97
Capacità del secchio (L)	Non configurato secchio	50

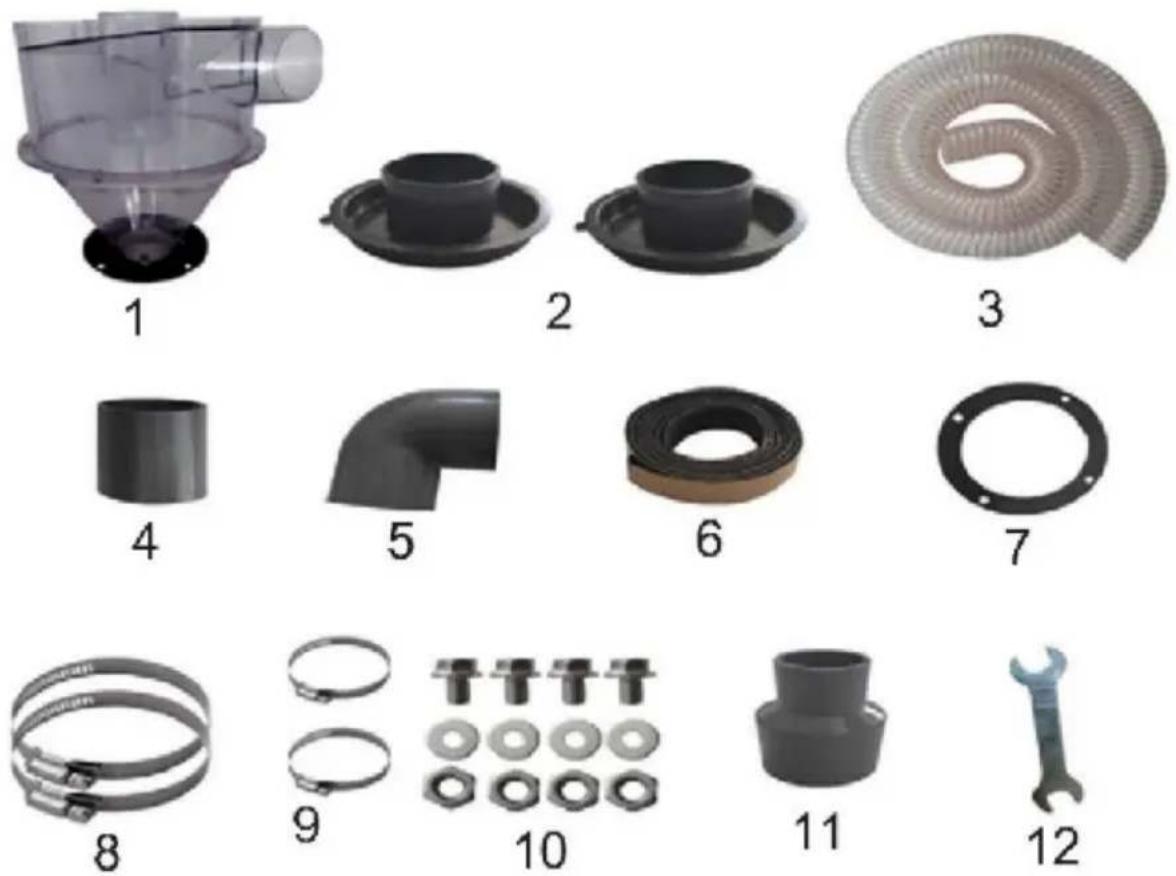

ELENCO DELLE PARTI

MODELLO: SKL300

DESCRIZIONE ARTICOLO Quantità DESCRIZIONE ARTICOLO Quantità
1	separatore a ciclone	1	9	Morsetto da 2 pollici	2
2	da 3,81 pollici-1,97 pollicidiametro riduzione	2	10	Vite M8*12	4
3	Tubo in PU da 2 pollici 2m	1		Dado M8	4
4	50mm esternodiametro direttotubo	1		Guarnizione piatta	4
5	50mm internodiametro gomito	1	11	50 mm-32 mm variabile diametro	1
6	Striscia sigillante 1m	1	12	chiave inglese	1
7	Guarnizione di tenuta	1	13	Istruzioni(Nessun grafico)	1
8	Morsetto da 4 pollici	2

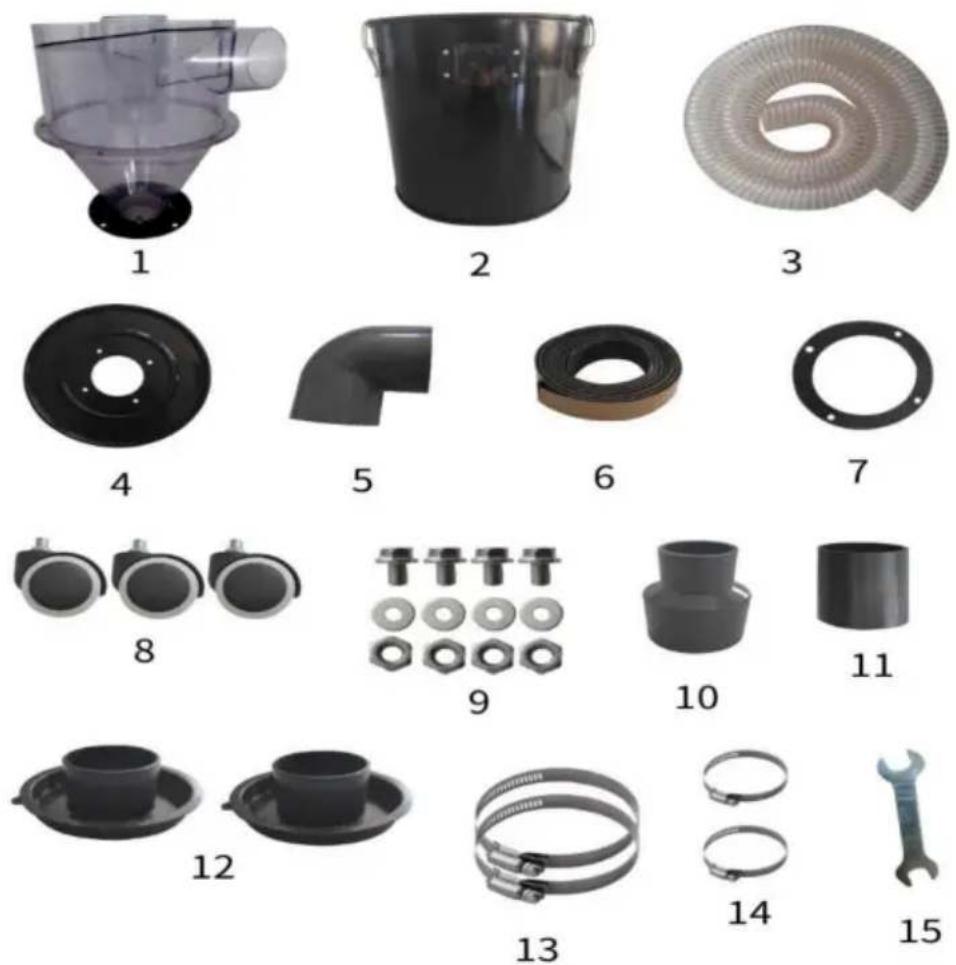

MODELLO: SKL400

DESCRIZIONE ARTICOLO Quantità DESCRIZIONE ARTICOLO ciclone					Quantità
1	separatore	1	10	50 mm-32 mmdiametro variabile	1
2	Secchio da 50 litri	1	11	50mm esternodiametro del tubo diretto	1
3	Tubo in PU da 2 pollici2m	1	12	3,81 pollici-1,97 polliciriduzione del diametro	2
4	Coperchio a botte	1	13	Morsetto da 4 pollici	2
5	50mm internodiametro gomito	1	14	Morsetto da 2 pollici	2
6	Striscia sigillante1 m	1	15	chiave inglese	1
7	Guarnizione di tenuta	1	16	Istruzioni (ngrafico)	1
8	Ruote	3
9	Vite M8*12	4
	Dado M8	4
	Guarnizione piatta	4

ISTRUZIONI PER L'INSTALLAZIONE

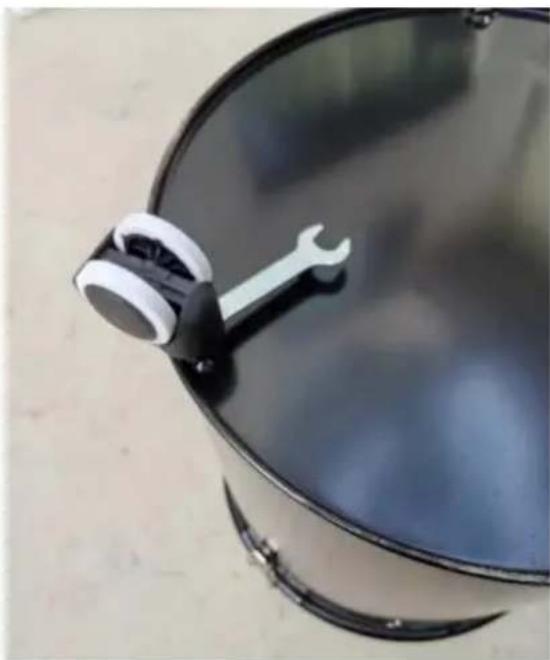

1. Installare le rotelle inferiori del secchio di raccolta, come mostrato nello schema, utilizzando una chiave per facilitare l'installazione (può essere ignorata se non è presente un secchio di raccolta)

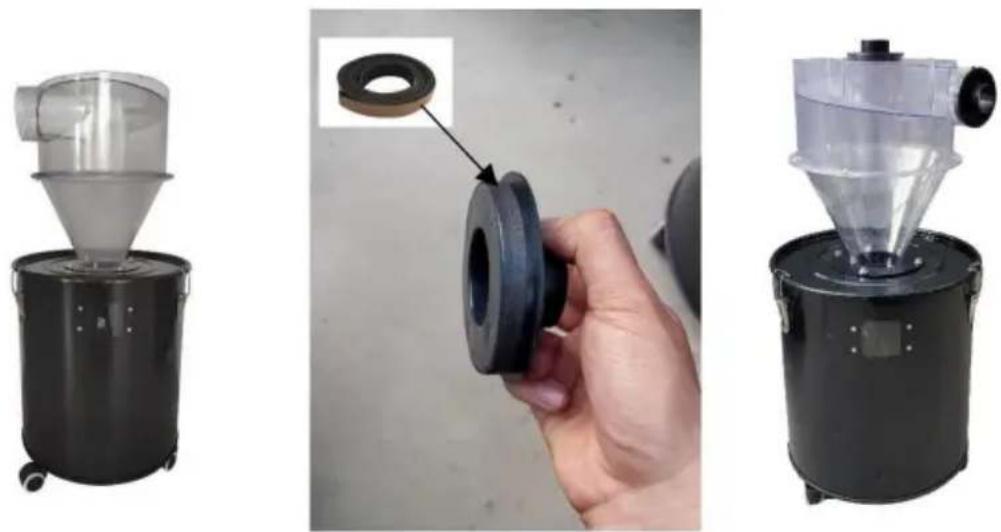

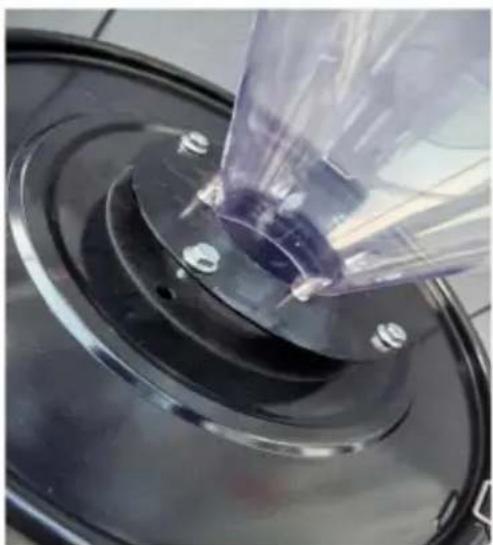

1. Posizionare la guarnizione di tenuta tra il coperchio del secchio e il separatore a ciclone, fissarla con quattro viti (ignorare quelle senza secchio di raccolta) e serrarla con una chiave come mostrato in figura

1. Stringere le tre fibbie, completare l'installazione del corpo principale, ruotare il diametro da 4 pollici a 2 pollici e avvolgerlo attorno con il nastro sigillante.

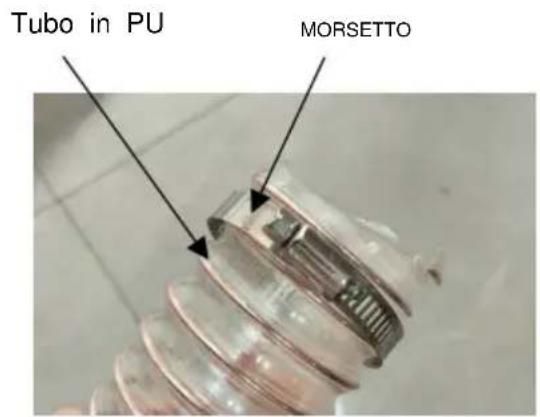

1. Installazione del tubo e dell'interfaccia in PU.

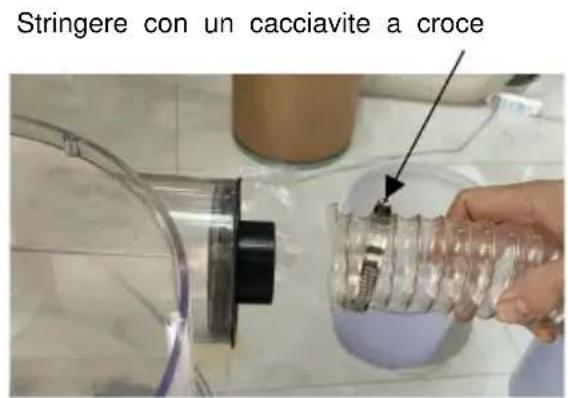

Posizionare il morsetto sul tubo in PU e inserirlo nell'interfaccia. Stringere con un cacciavite a croce

1. Interfacce flessibili e versatili

Può essere utilizzato per 4 pollici, 2 pollici e 1,5 pollici e può essere collegato ad aspirapolvere domestici, aspirapolvere industriali e aspirapolvere per la lavorazione del legno. Il valore del volume dell'aria deve essere

superiore a 50 cfm per garantire il miglior effetto di separazione

Interfaccia da 4 pollici

3,81 pollici - 1,97 pollici riduzione del diametro. Interfaccia da 2 pollici.

Interfaccia da 2 pollici.

3,81 pollici - 1,97 pollici riduzione del diametro.

Interfaccia da 1,5 pollici.

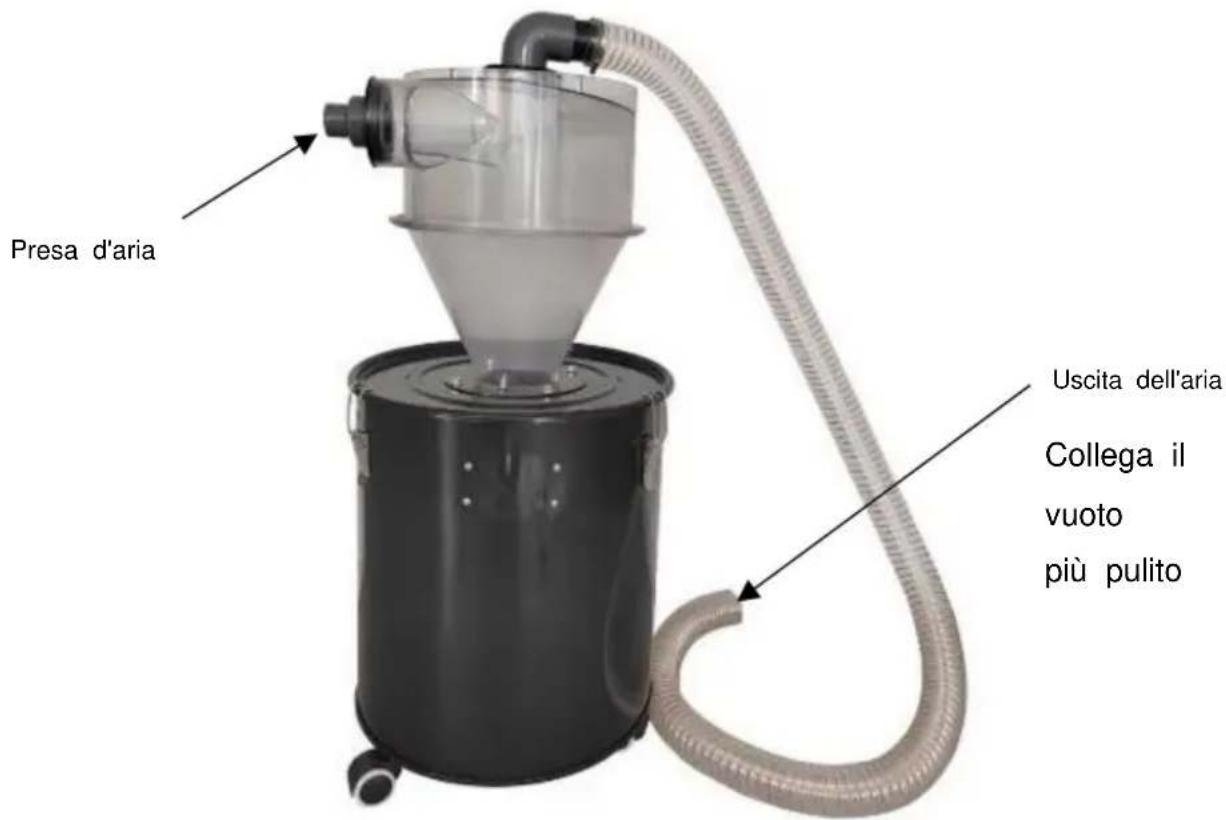

INSTALLAZIONE FINITA.

RAPPRESENTANTE.

DIAGNOSI DEI GUASTI E METODI DI GESTIONE.

REPFault	Analisi delle cause	Metodo di elaborazione
	Connessione persaTubo allentato	Ogni produttore ha un errore nel diametro del tubo, che può essere risolto avvolgendo una striscia di tenuta attorno all'interfaccia e quindi utilizzando le fascette
Il materiale non cade a causa della rotazione	Equilibrio di gravità e forza centrifuga per materiali a particelle grandi	Interrompere il flusso d'aria o riavviarlo causerà la caduta del materiale
Basso volume d'aria	Blocco del sistema	Pulire il filtro del raccoglitore di polvere elementoControlla se la pipeline lo è bloccato
Povero separazione	Perdita nel secchio o un volume d'aria basso nel aspirapolvere	1. Controlla se ce ne sono perdite nel separatore e secchio di raccolta2. Pulire l'aspirapolvere più pulito
Il secchio lo è appiattito da aspirazione	Flusso d'aria nell'aspirazione il foro è ostruito	Controllare se il tubo è bloccato

Produttore: Shanghaimuxinmuyeyouxiangongsi.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd.

Francoforte sul Meno.
