GEBRUIKSAANWIJZING SKL400 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Symbool	Symbool Beschrijving
	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de volgende instructies lez gebruiksaanwijzing zorgvuldig.

WAARSCHUWING

Bedankt voor de aanschaf en het gebruik van de cycloonafscheider. Om uw veiligheid en correct gebruik en onderhoud van de cycloonafscheider, alstublieft lees de handleiding zorgvuldig

door. • Giftige stoffen kunnen niet worden gescheiden om schade aan het lichaam te voorkomen. • Rokende of brandbare en explosieve stoffen kunnen niet worden gescheiden. • Gelieve niet te gebruiken op plaatsen met brandbare en explosieve gassen. • Laat kinderen niet in de buurt van de cycloonafscheider kommen. • Bepaalde stoffen kunnen giftig

zijn of allergische reacties veroorzaken. • Breng geen vonken of ontstekingsbronnen in de cycloonafscheider. • Brandblussers dienen altijd klaar te staan naast de afscheider. • Gooi het verzamelde stof niet achteloos weg.

SPECIFICATIEPARAMETERS

Model	SKL300	SKL400
Inlaat-/uitlaatopening van afscheider (in)	3,81	3,81
Bijpassende voegopening (in)	1,97	1,97
Bakinhoud (L)	Niet geconfigureerd emmer	50

ONDERDELEN LIJST

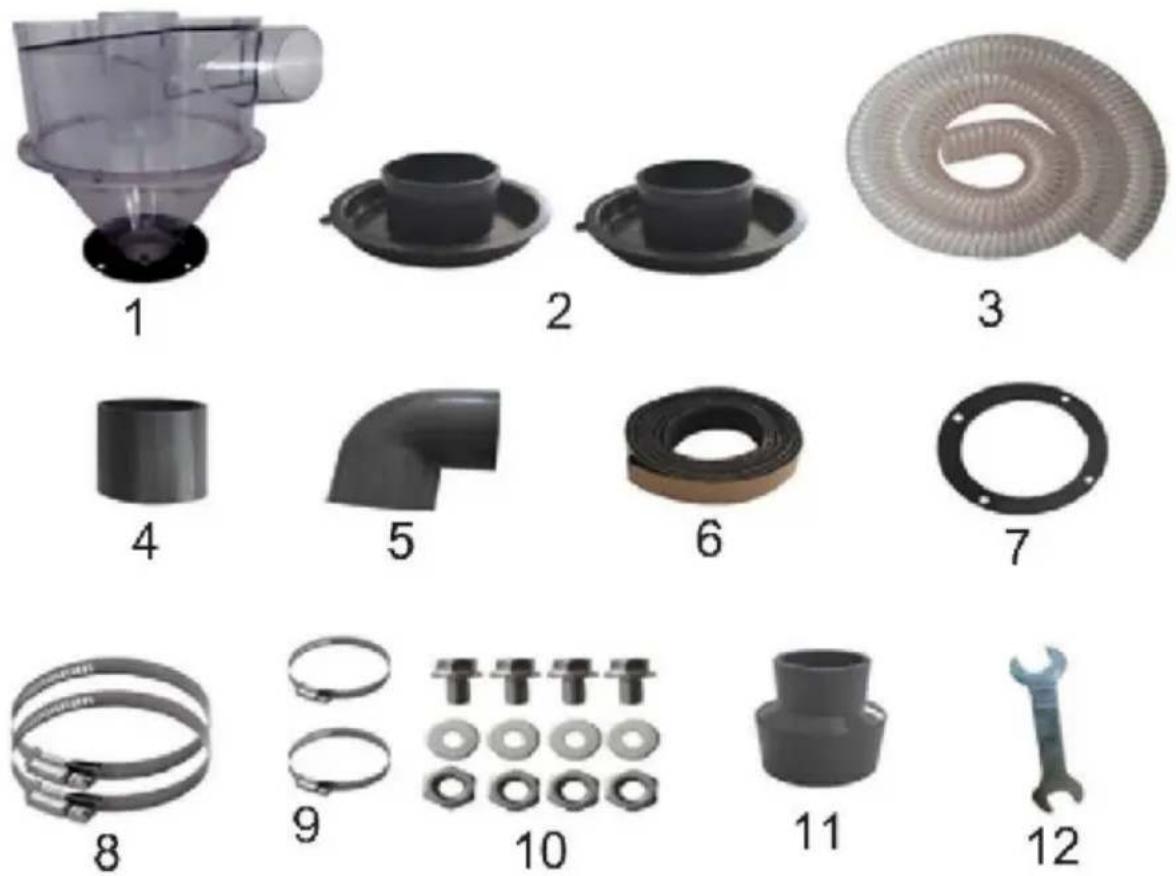

MODEL: SKL300

ARTIKELBESCHRIJVING Aantal ARTIKELBESCHRIJVING Aantal
1	cycloonscheider 3,81	1	9	2-inch klem	2
2	inch-1,97 inch diameter afname	2	10	M8*12 schroef	4
3	2-inch PU-buis 2m	1		M8 moer	4
4	50 mm buiten diameter direct pijp	1		Platte afdichting	4
5	50 mm binnen diameter elleboog	1	11	50 mm-32 mm variabel diameter	1
6	Afdichtstrip 1m	1	12	moersleutel	1
7	Afdichtende pakking	1	13	Instructies (Geen grafiek)	1
8	4-inch klem	2

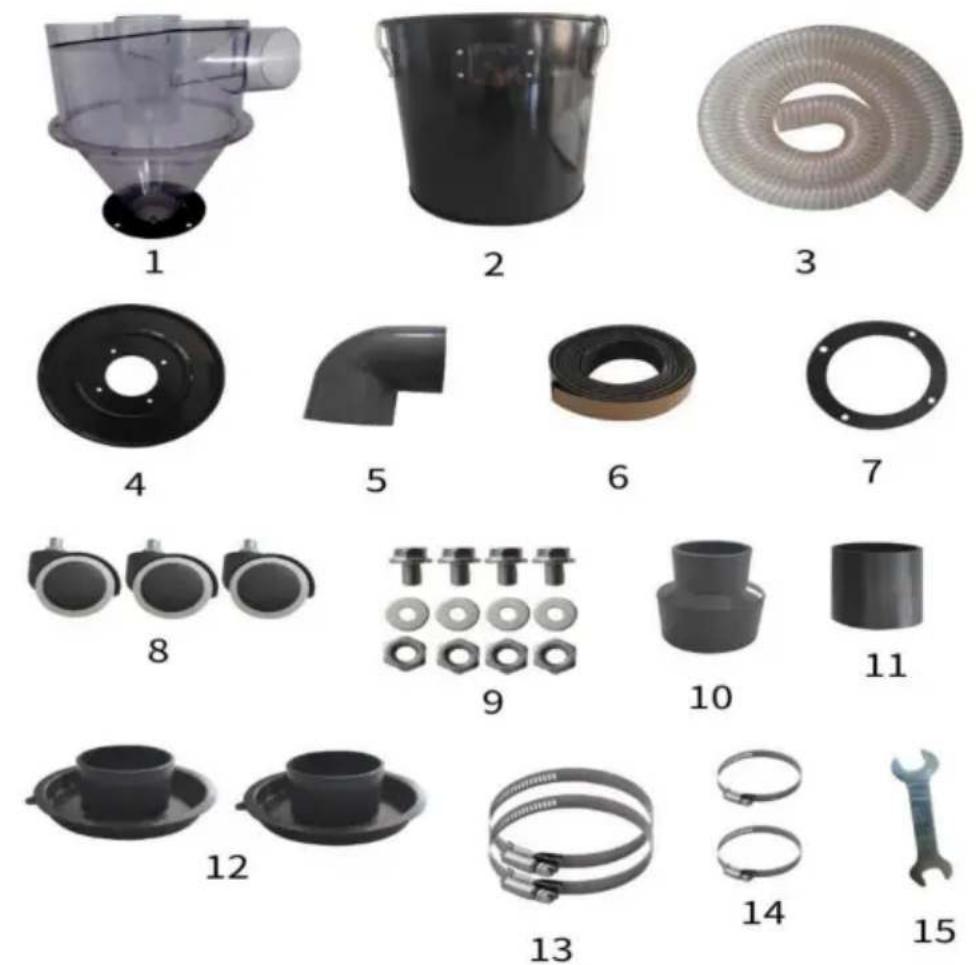

MODEL: SKL400

ITEM	BESCHRIJVING Aantal	ITEM BESCHRIJVING cycloon			Hoeveelheid
1	scheidingsteken	1	10	50 mm-32 mm variabele diameter	1
2	Emmer van 50 liter	1	11	50 mm buiten diameter directe pijp	1
3	2-inch PU-buis2m	1	12	3,81 inch-1,97 inch diameterreductie	2
4	Vat deksel	1	13	4-inch klem	2
5	50 mm binnen diameter elleboog	1	14	2-inch klem	2
6	Afdichtstrip1 m	1	15	moersleutel	1
7	Afdichtende pakking	1	16	Instructies (nr grafiek)	1
8	Zwenkwielen	3
9	M8*12 schroef	4
	M8 moer	4
	Platte afdichting	4

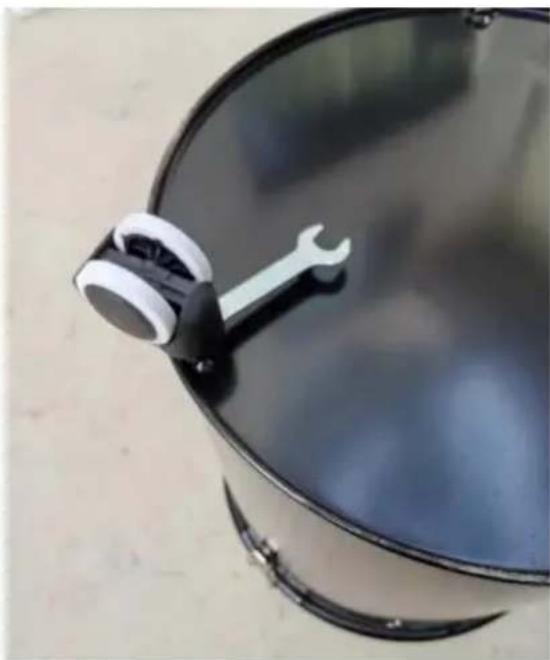

1. Installeer de onderste zwenkwielen van de opvangbak, zoals weergegeven in het diagram, met behulp van een sleutel om de installatie te vergemakkelijken (kan worden genegeerd als er geen opvangbak is)

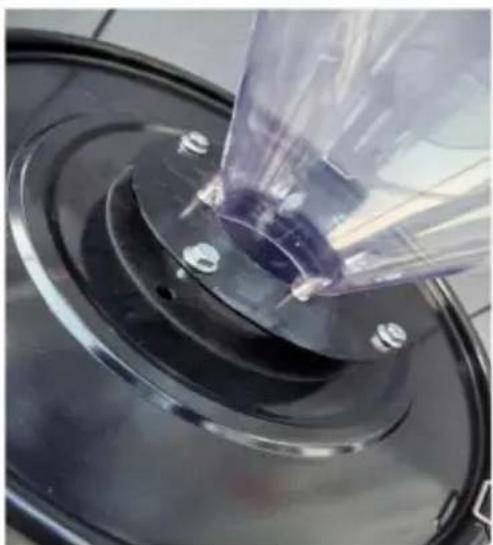

1. Plaats de afdichtingspakking tussen het bakdeksel en de cycloonafscheider, zet deze vast met vier schroeven (negeer de schroeven zonder opvangbak) en draai hem vast met een sleutel zoals weergegeven in de afbeelding

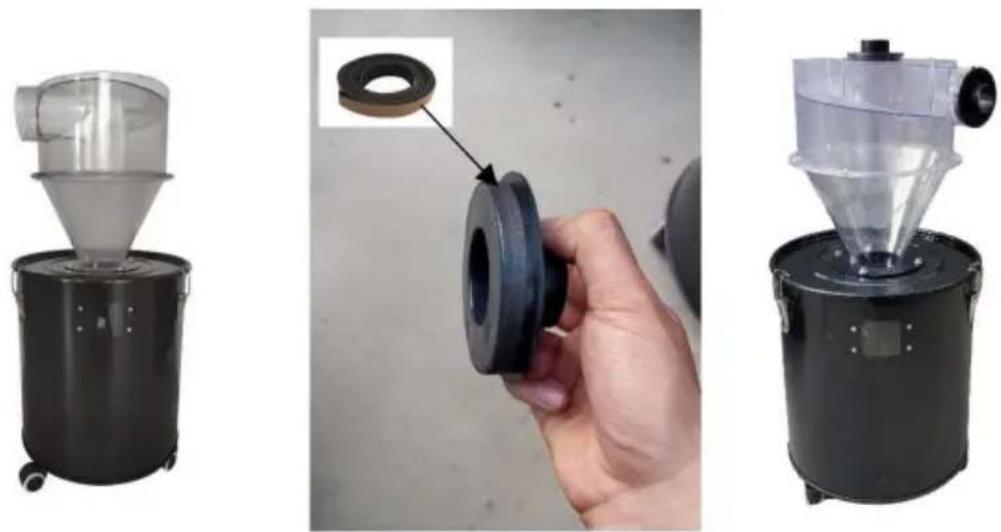

1. Draai de drie gespen vast, voltooi de installatie van het hoofdgedeelte, draai de diameter van 4 inch naar 2 inch en wikkel de afdichtingstape eromheen.

1. Installatie van PU-buis en interface.

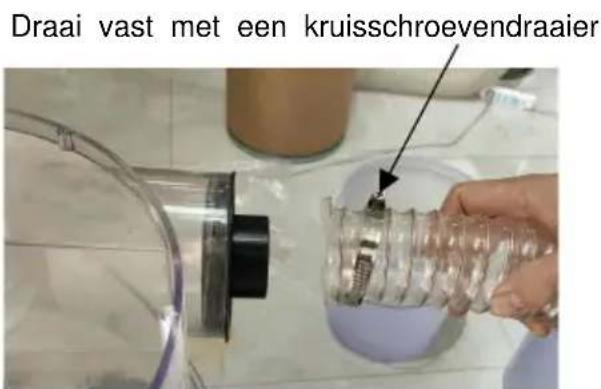

Plaats de klem op de PU-buis en steek deze in de interface. Draai vast met een kruisschroevendraaier

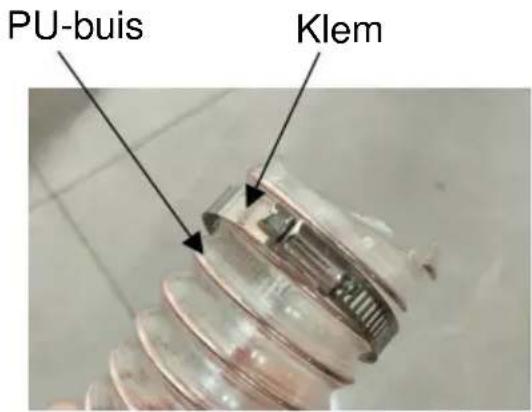

PU-buis Klem

Draai vast met een kruisschroevendraaier

1. Flexibele en veelzijdige interfaces

Kan worden gebruikt voor 4 inch, 2 inch en 1,5 inch en kan worden aangesloten op huishoudelijke stofzuigers, industriële stofzuigers en houtbewerkingsstofzuigers.

De luchtvolumewaarde moet groter

zijn dan 50 cfm om het beste scheidingseffect te garanderen

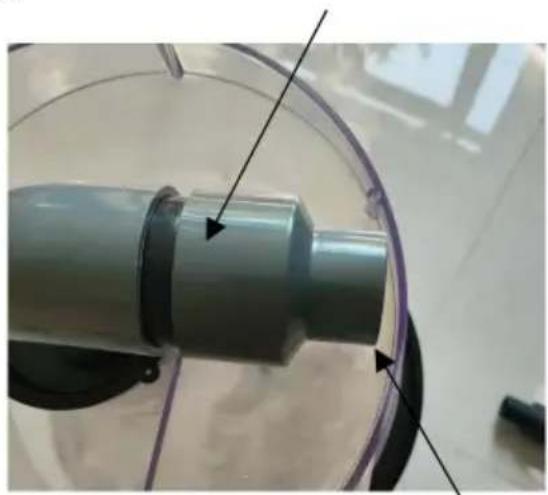

4-inch interface

3,81 inch-1,97 inch
diameterreductie

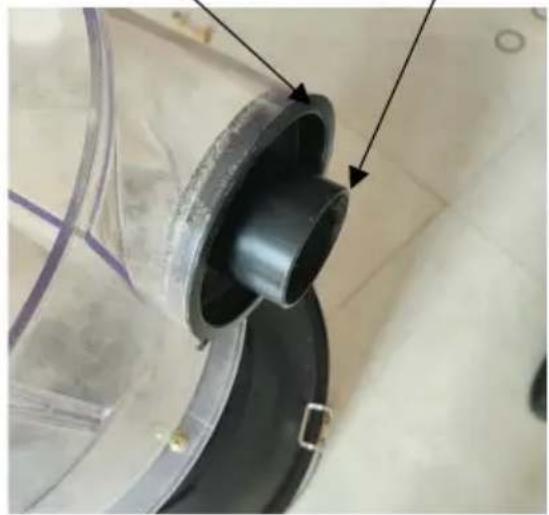

2-inch interface

50 mm binnen 50 mm buiten

3,81 inch-1,97 inch diameterreductie

Luchtinlaat Luchtuitlaat Verbind de vacuüm schoner

STORINGSDIAGNOSE EN HANTERINGSMETHODEN

REPFout	Oorzaakanalyse	Verwerkingsmethode
Losse slang	Losse verbinding	Elke fabrikant heeft een fout in de diameter van de slang, die kan worden verholpen door een afdichtstrip rond de interface te wikkelen en gebruik dan klemmen
Het materiaal valt niet af vanwege rotatie	Evenwicht tussen zwaartekracht en middelpuntvliedende kracht voor materialen met grote deeljes	Als u de luchtstroom afsnijdt of opnieuw start, zal het materiaal vallen
Laag luchtvolume Systeemblokkering		Reinig het stofopvangfilter elementControleer of de pijpleiding dat is geblokkeerd
Arm scheiding	Lekkage in de emmer of een laag luchtvolume in de stofzuiger	1. Controleer of deze aanwezig zijn lekkages in de afscheider en verzamel emmer2. Reinig de stofzuiger schoner
De emmer is afgevlakt door zuigkracht	Luchtstroom in de inlaat gat is verstopt	Controleer of de slang verstopt is
