GEBRUIKSAANWIJZING HLXCQJ-C02 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

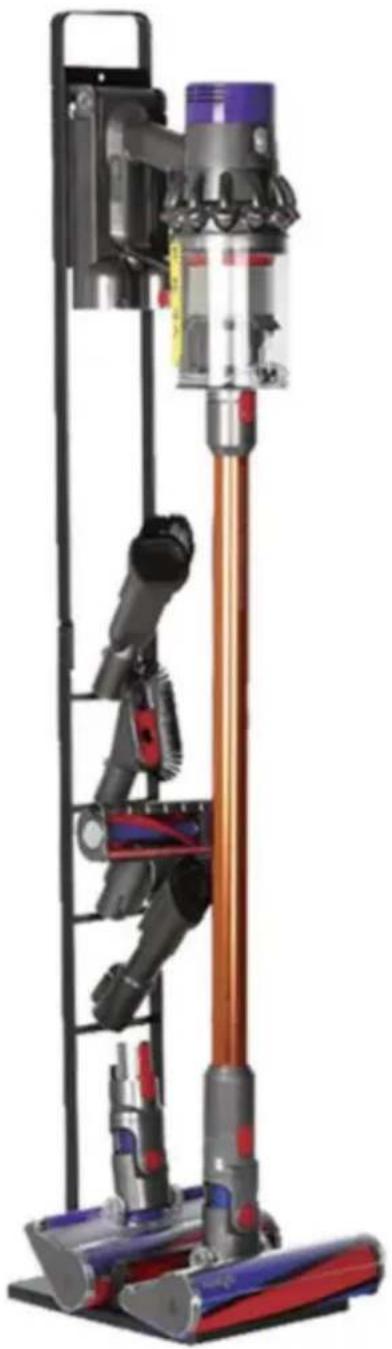

Vacuümstandaard

Model: HLXCQJ-C02

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Producten moeten door volwassenen worden

geïnstalleerd; 2. Producten worden buiten het bereik van kinderen en

huisdieren geïnstalleerd; 3. Draag handschoenen om het product te installeren om

handletsel te voorkomen; 4.Installeer het product volgens deze instructie om persoonlijk letsel of productschade te voorkomen.

1. Draai de schroeven van elk onderdeel regelmatig opnieuw vast om te voorkomen dat de schroef losraakt als gevolg van langdurig gebruik van het product.

Onderdelenlijst

D: bovenste beugel × 1 stuk

E: wielcomponenten × 1 stuk F:

3M pad * 4 stuks

G: M5*8 Schroef ×14 stuks

H:M5*8 Schroef ×2 stuks

I: Nut voor lang Schroef×2 stuks

J: M8-sleutel × 1 st

K: zeskantsleutel × 1 st

Plaats het product na montage op een vlakke ondergrond om kantelen te voorkomen; blijf uit de buurt van kinderen en huisdieren.

model	HLXCQJ-C02
productgrootte	L*B*H: 220×310*1270mm
Totaal aantal haken	4 stuks
Rollende wielen	Ja

Installatiehandleiding

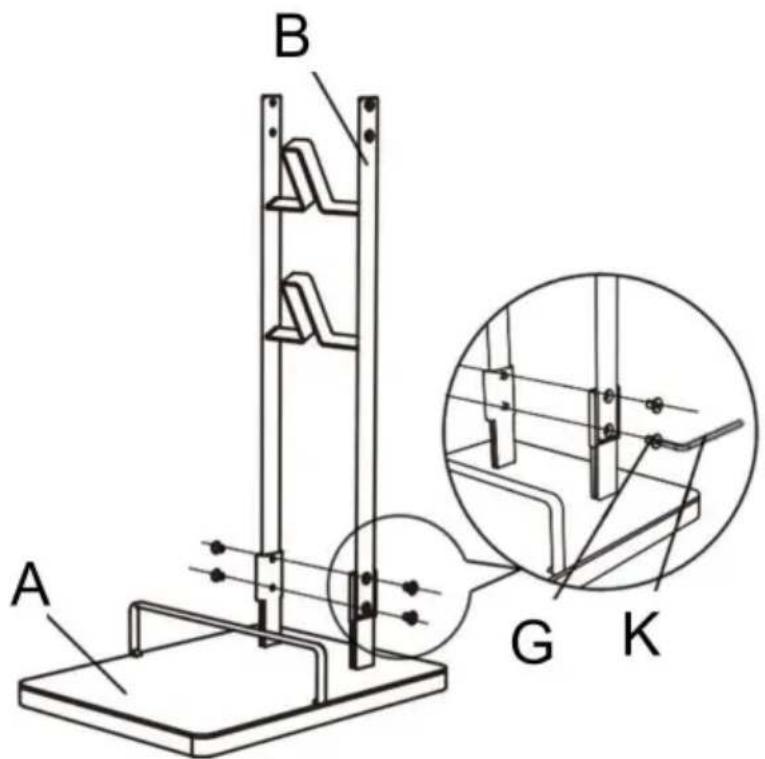

1. Installeer de onderste beugel B op basis A

Let op: dat de haak van de onderste beugel B omhoog is en recht naar voren wijst de basis.

A B G K

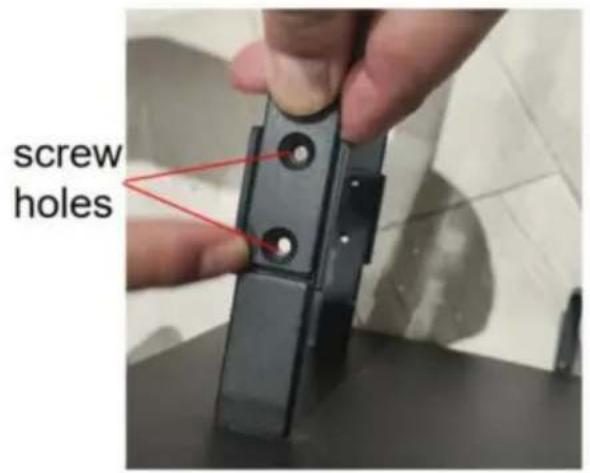

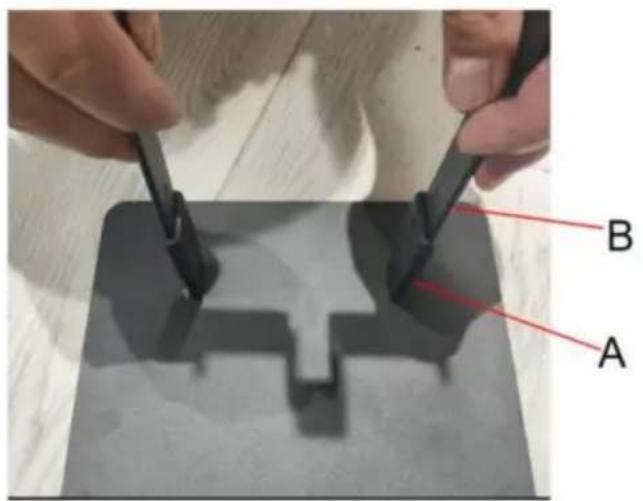

1.1.Wanneer beugel B in de basis A wordt geplaatst, wordt de zijwand van beugel B bevindt zich aan de buitenkant en de schroefgaten aan de linker- en rechterkant moeten dat zijn uitgelijnd en draai de schroef G vast met de inbussleutel K.

A B

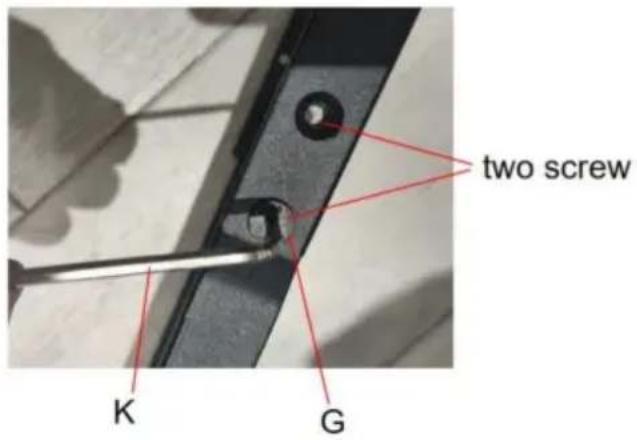

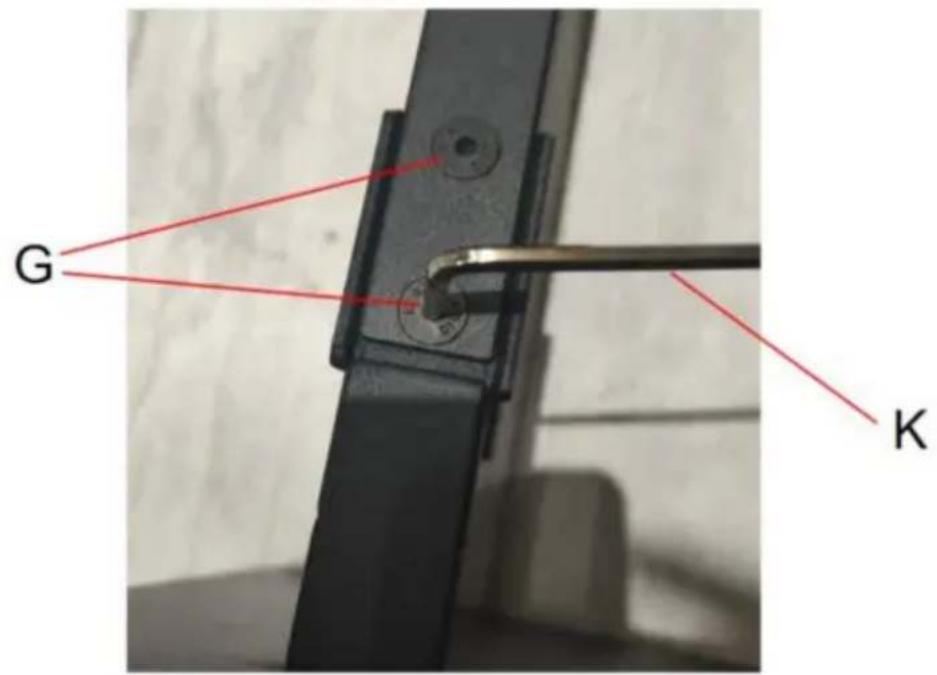

1.2. Draai de schroef G vast met een inbussleutel K; twee schroeven aan elke kant. Opmerking: Wij raden aan de schroeven in twee delen vast te draaien. Voor de eerste keer hoeft u de schroef niet volledig vast te draaien; nadat u de schroeven aan beide zijden hebt geïnstalleerd, richt u de onderste steun volledig op en draait u vervolgens de schroeven aan beide zijden volledig vast.

G K

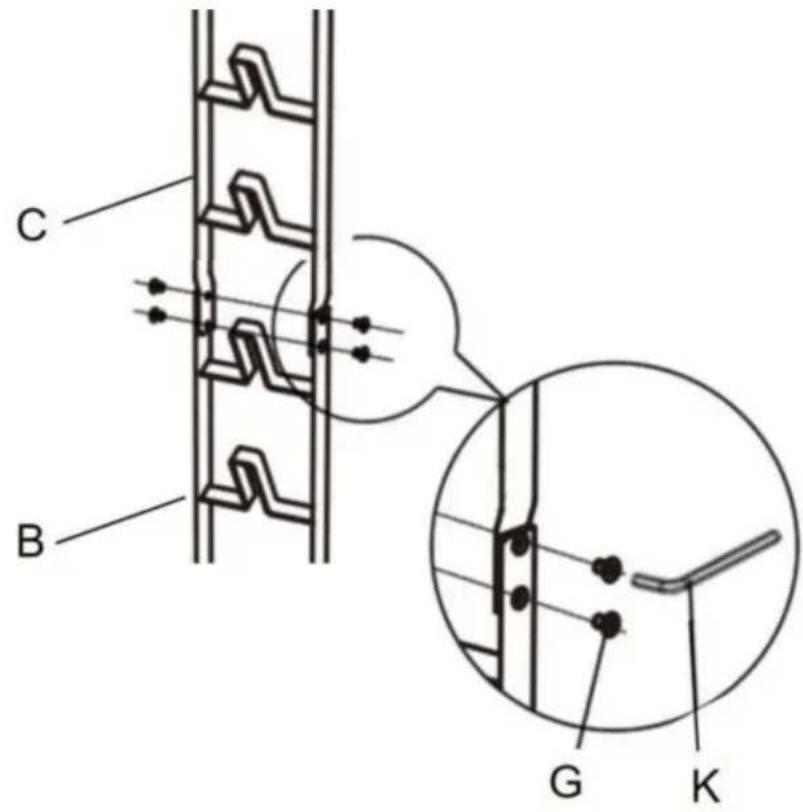

2.Installeer de middelste beugel C op de onderste beugel B.

C B G K

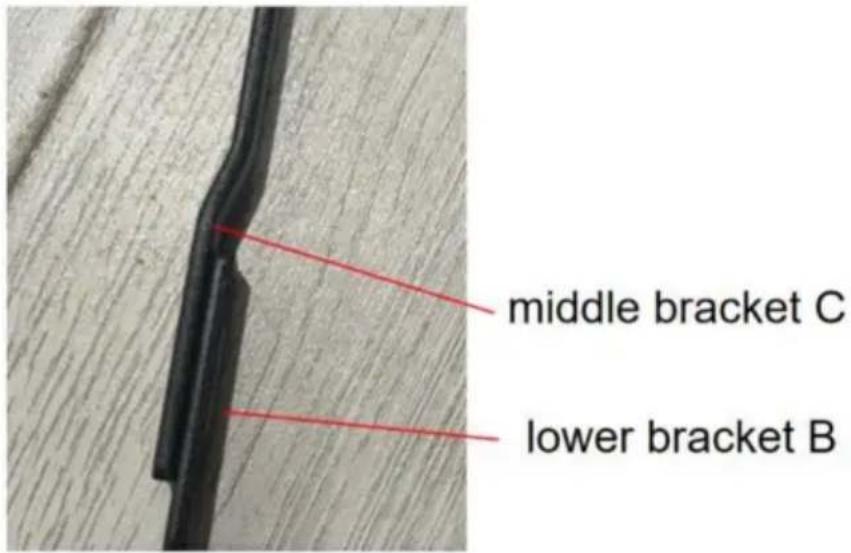

2.1.Wanneer middenbeugel C in onderste beugel B wordt geïnstalleerd, moet de zijwand van onderste beugel B buiten worden geïnstalleerd.

middle bracket C lower bracket B

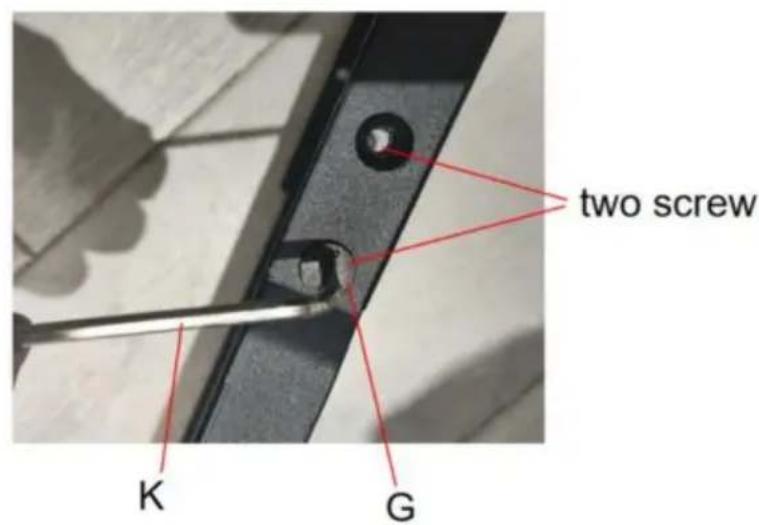

2.2. Nadat de schroefgaten aan beide zijden zijn uitgelijnd, draait u schroef G vast met inbussleutel K. Twee schroeven aan elke kant.

Opmerking: Wij raden aan de schroeven in twee delen vast te draaien. Voor de eerste keer hoeft u de schroef niet volledig vast te draaien; nadat u de schroeven aan beide zijden hebt geïnstalleerd, richt u de onderste steun volledig op en vervolgens volledig

Draai de schroeven aan beide kanten vast.

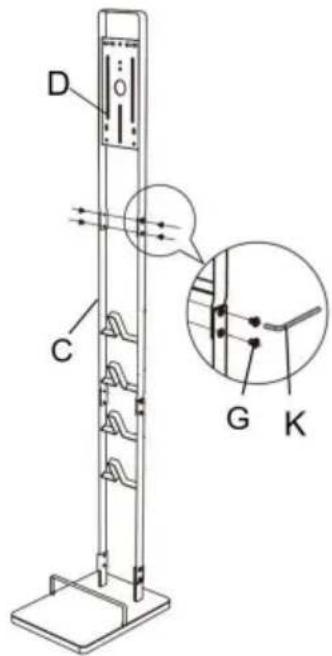

3.Installeer de bovenste beugel D op de middelste beugel C.

D C G K

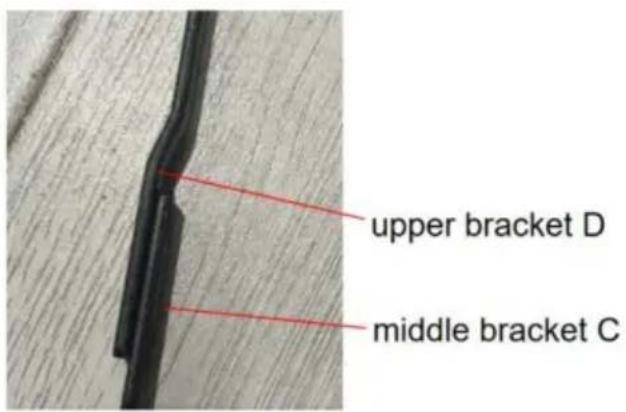

3.1. Als de bovenste beugel D in de middelste beugel C wordt geïnstalleerd, moet de zijwand van de middelste beugel C buiten worden geïnstalleerd.

upper bracket D middle bracket C

3.2. Nadat de schroefgaten aan beide zijden zijn uitgelijnd, draait u schroef G vast met inbussleutel K. Twee schroeven aan elke kant.

Opmerking: Wij raden aan de schroeven in twee delen vast te draaien. Voor de eerste keer hoeft u de schroef niet volledig vast te draaien; nadat u de schroeven aan beide zijden hebt geïnstalleerd, richt u de onderste steun volledig op en draait u vervolgens de schroeven aan beide zijden volledig vast.

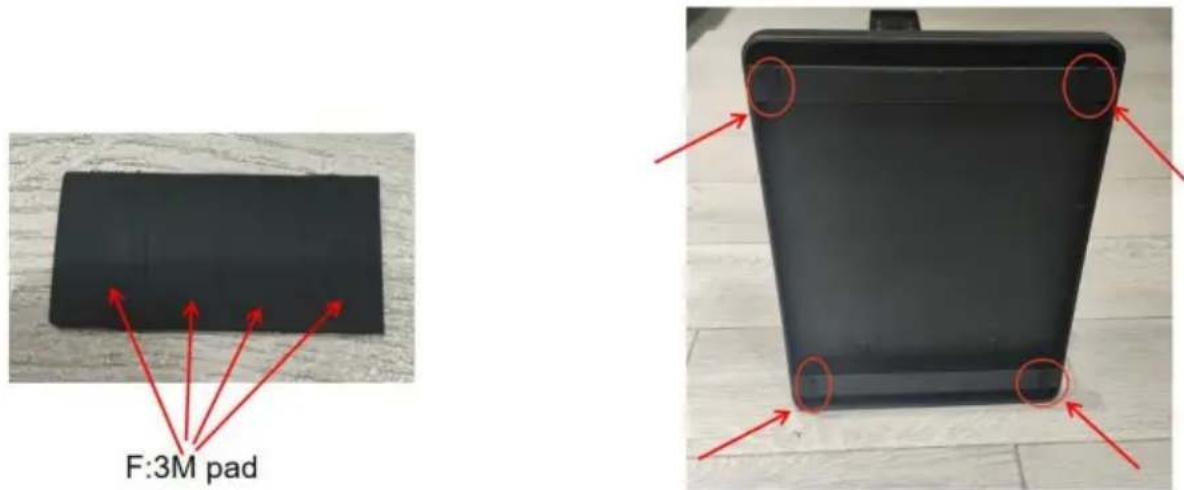

4.Verwijder 4 kussentjes F en bevestig ze aan de balk aan de onderkant van de basis.

F:3M pad

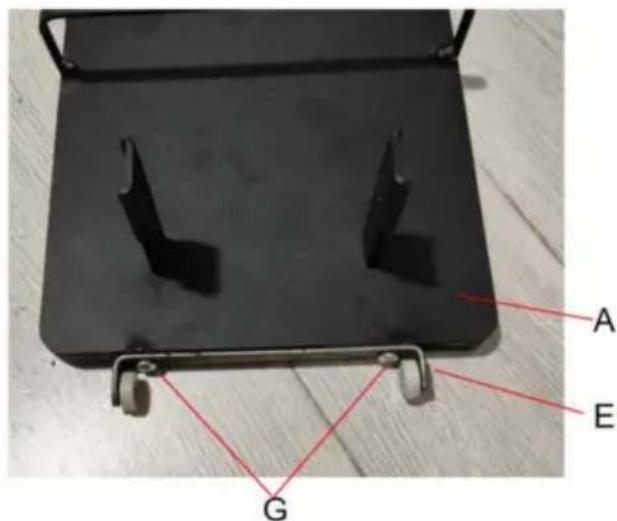

5.Installeer de wielcomponenten.

Lijn de schroefgaten van wielcomponenten E uit met de twee schroefgaten aan de achterkant van basis A en zet de schroeven G vast met de inbussleutel K

A E G

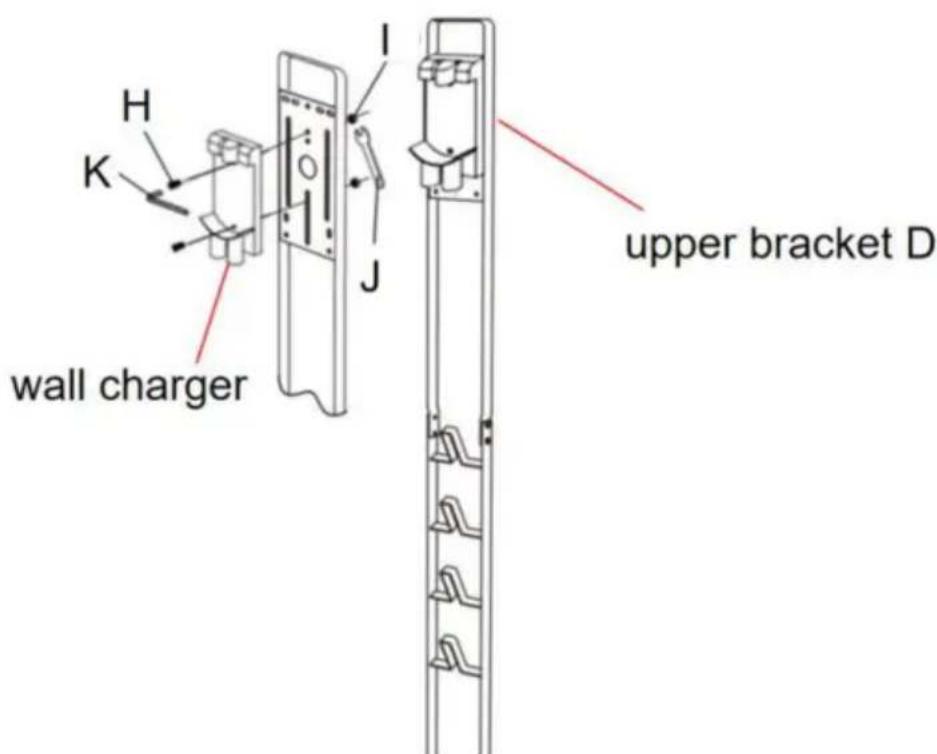

1. De wandlader wordt op de bovenste beugel D gemonteerd met schroeven H en moer I; gebruik de inbussleutel K om de schroef H vast te zetten en draai vervolgens de moer I met de sleutel J om de installatie te voltooien; voor elk wandlader zijn er twee nodig schroeven en moeren.

Let op: de wandoplader is niet inbegrepen in het pakket en voor de wandoplader is een extra aankoop vereist.
