VAKUUMSTÄNDER

MODELL: HLXCQJ-C02

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Wir möchten Sie daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

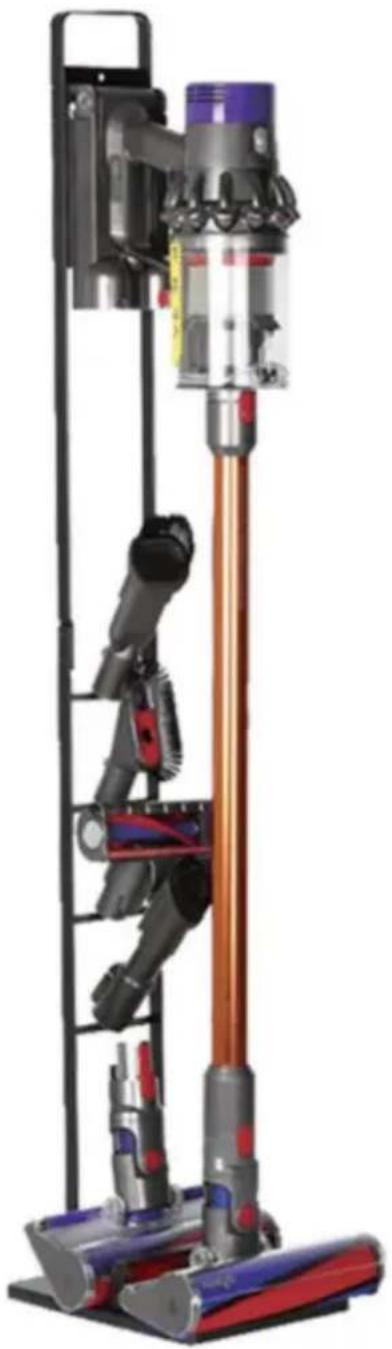

Vakuumständer

Modell: HLXCQJ-C02

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

SICHERHEITSHINWEISE

1. Produkte müssen von Erwachsenen installiert werden; 2.
   Die Produkte werden außerhalb der Reichweite von Kindern und Haustieren installiert.
2. Bitte tragen Sie Handschuhe, um das Produkt zu installieren, um Handverletzungen zu vermeiden.
3. Installieren Sie das Produkt gemäß dieser Anleitung, um Verletzungen oder Produktschäden zu vermeiden.
4. Bitte ziehen Sie die Schrauben jedes Teils regelmäßig nach, um ein Lösen der Schrauben aufgrund der langfristigen Verwendung des Produkts zu vermeiden.

Teileliste

A: Basis × 1 Stück	B: untere Halterung × 1 Stk	C: mittlere Klammer×1 Stk
D: obere Halterung × 1 Stück E:	Radkomponenten × 1 Stück F: 3M-Pad *	4 Stück
G: M5*8-Schraube × 14Stück	H:M5*8 Schraube ×2St	Ich: Schon lange verrücktSchraube × 2 Stück
J: M8-Schraubenschlüssel×1 Stk	K: verhextSchraubenschlüssel ×1St

Stellen Sie das Produkt nach der Montage auf einen ebenen Untergrund, um ein Kippen zu vermeiden. Halten Sie sich von Kindern und Haustieren fern.

Modell	HLXCQJ-C02
Produktgröße	L*B*H:220×310*1270mm
Gesamtzahl der Haken	4 Stück
Rollende Räder	Ja

Installationsanleitung

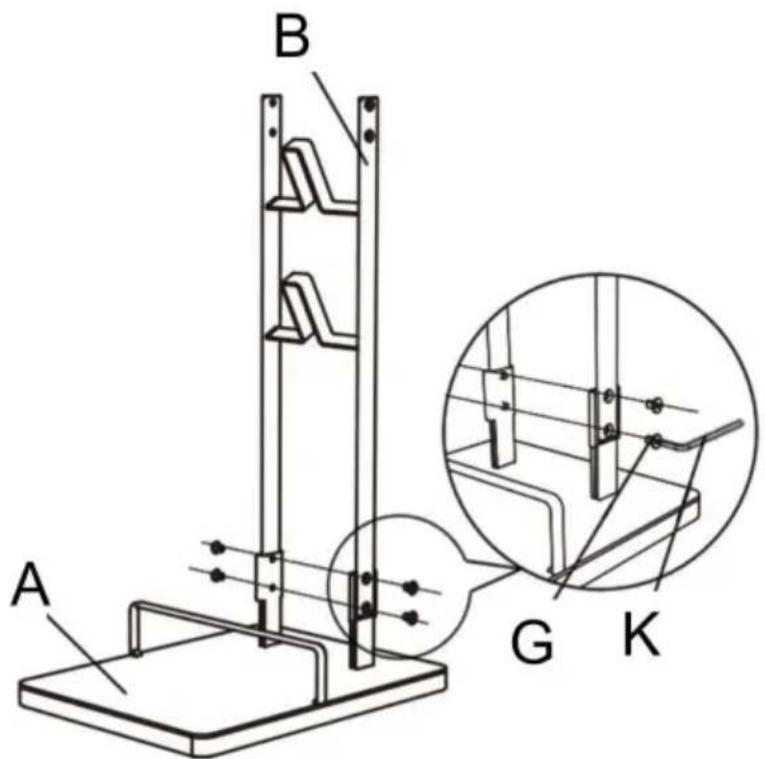

1. Installieren Sie die untere Halterung B an der Basis A

Beachten Sie, dass der Haken der unteren Halterung B nach oben zeigt und direkt nach vorne zeigt die Basis.

A B G K

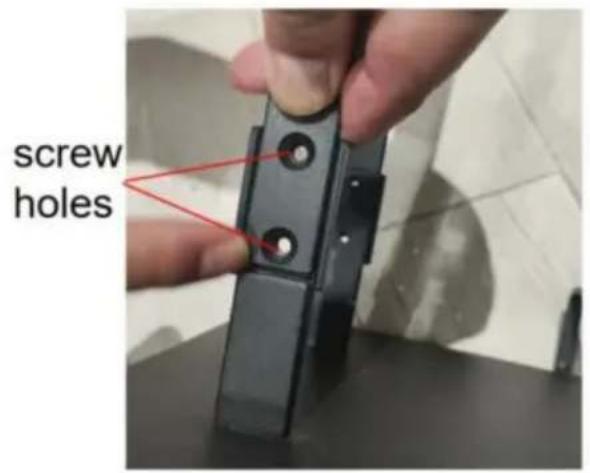

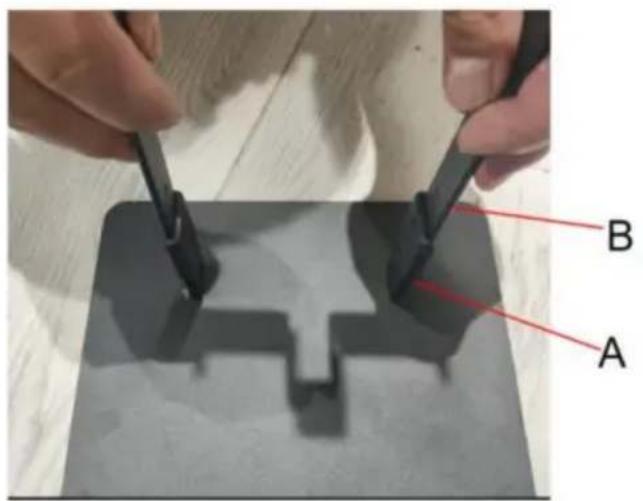

1.1.Wenn die Halterung B in die Basis A eingesetzt wird, wird die Seitenwand der Halterung B befindet sich außen und die Schraubenlöcher auf der linken und rechten Seite sollten vorhanden sein ausgerichtet und ziehen Sie die Schraube G mit dem Inbusschlüssel K fest.

B A

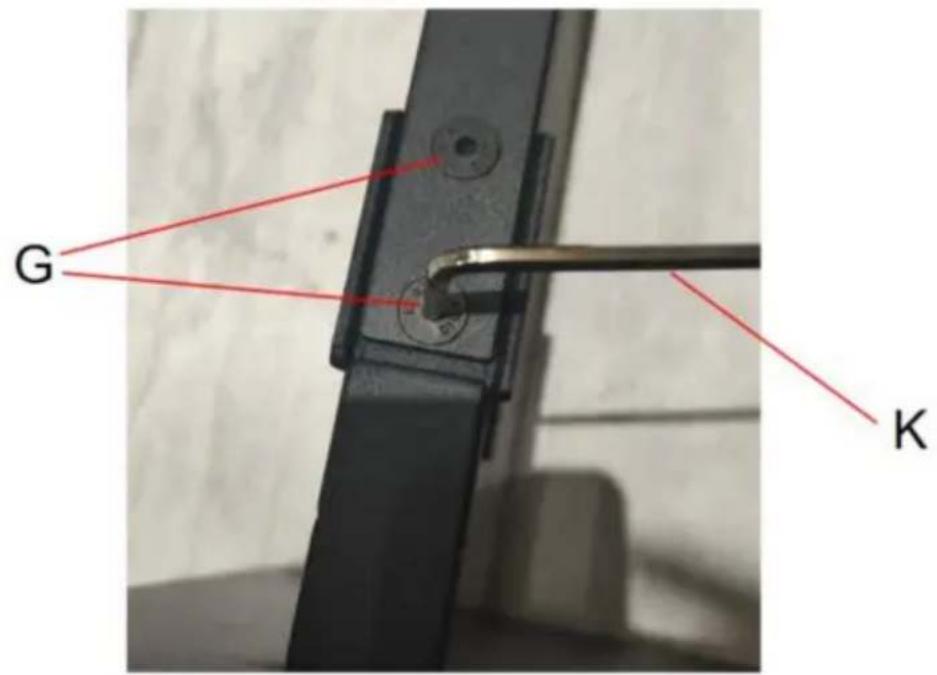

1.2. Ziehen Sie die Schraube G mit einem Inbusschlüssel K fest; zwei Schrauben auf jeder Seite. Hinweis: Wir empfehlen, die Schrauben in zwei Schritten festzuziehen. Zum ersten Mal müssen Sie die Schraube nicht vollständig festziehen. Nachdem Sie die Schrauben auf beiden Seiten angebracht haben, stellen Sie die untere Stütze vollständig auf und ziehen Sie dann die Schrauben auf beiden Seiten vollständig fest.

G K

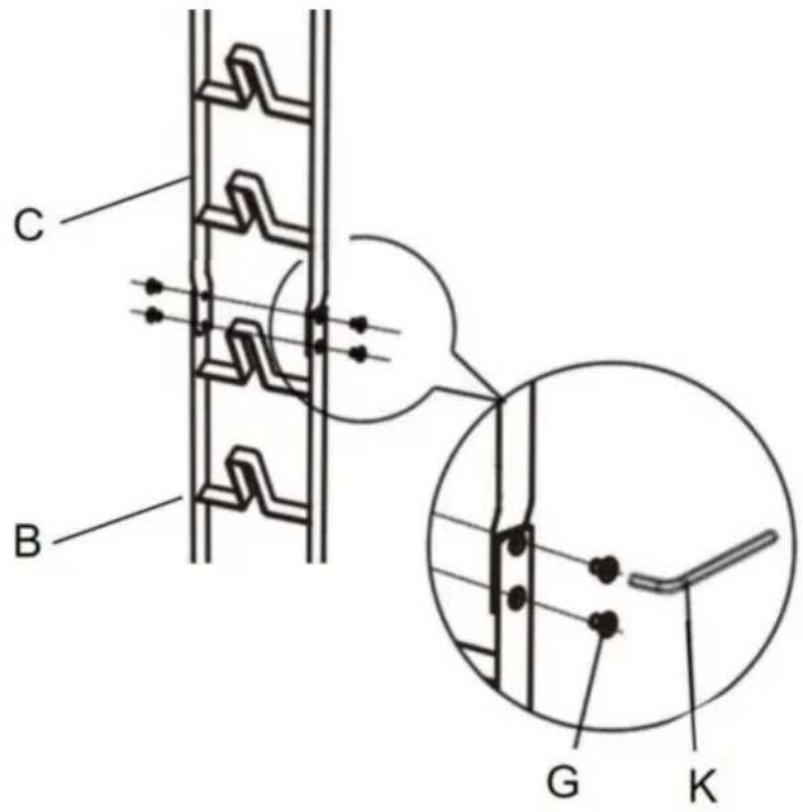

1. Installieren Sie die mittlere Halterung C an der unteren Halterung B.

C B G K

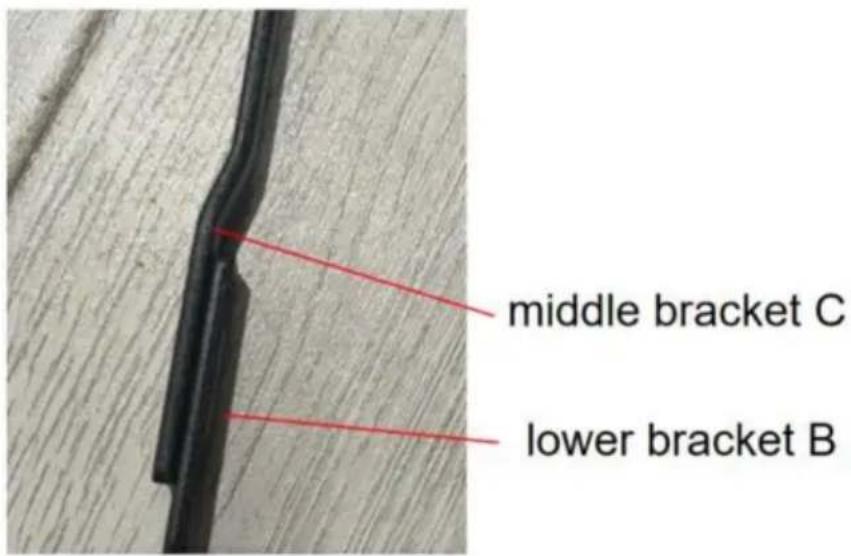

2.1. Wenn die mittlere Halterung C in der unteren Halterung B installiert wird, muss die Seitenwand der unteren Halterung B außen installiert werden.

middle bracket C lower bracket B

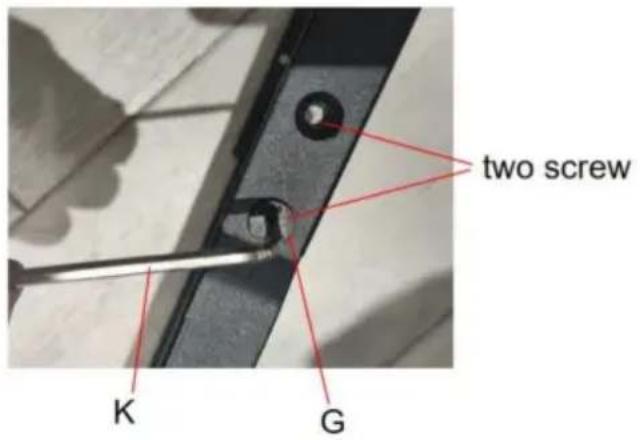

2.2. Nachdem Sie die Schraubenlöcher auf beiden Seiten ausgerichtet haben, ziehen Sie die Schraube G mit dem Inbusschlüssel K fest. Zwei Schrauben auf jeder Seite.

Hinweis: Wir empfehlen, die Schrauben in zwei Schritten festzuziehen. Zum ersten Mal müssen Sie die Schraube nicht vollständig festziehen. Nachdem Sie die Schrauben auf beiden Seiten angebracht haben, richten Sie die untere Stütze vollständig auf und dann vollständig

Ziehen Sie die Schrauben auf beiden Seiten fest.

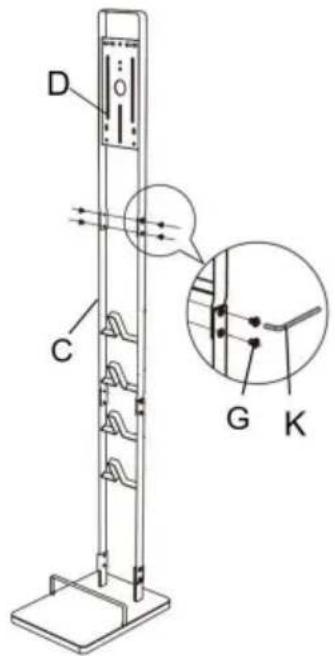

1. Obere Halterung D an mittlerer Halterung C montieren.

D C G K

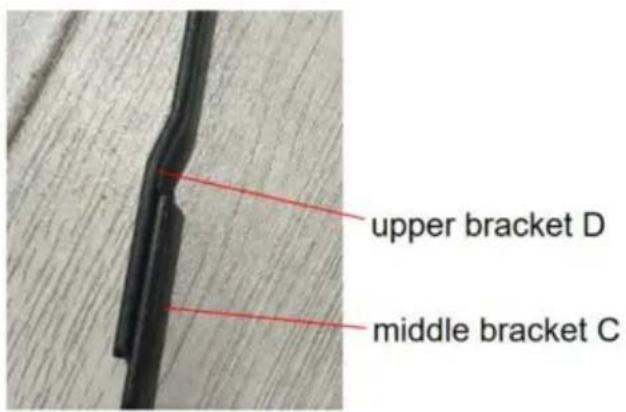

3.1.Wenn die obere Halterung D in der mittleren Halterung C installiert wird, muss die Seitenwand der mittleren Halterung C außen installiert werden.

upper bracket D middle bracket C

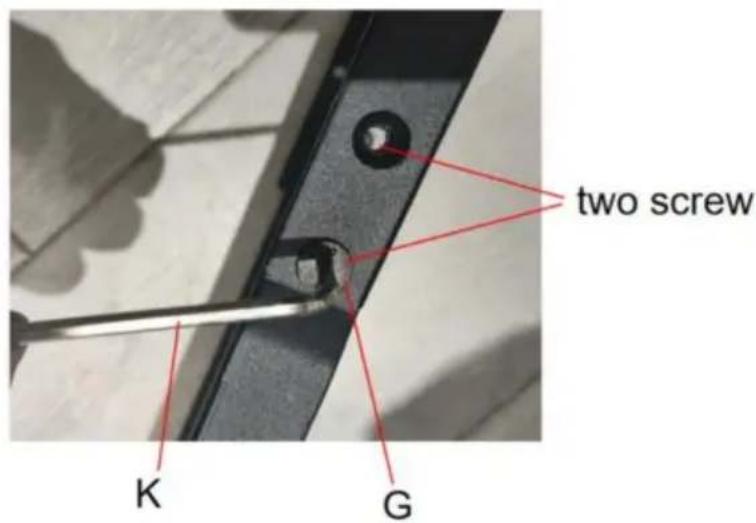

3.2. Nachdem Sie die Schraubenlöcher auf beiden Seiten ausgerichtet haben, ziehen Sie die Schraube G mit dem Inbusschlüssel K fest. Zwei Schrauben auf jeder Seite.

Hinweis: Wir empfehlen, die Schrauben in zwei Schritten festzuziehen. Zum ersten Mal müssen Sie die Schraube nicht vollständig festziehen. Nachdem Sie die Schrauben auf beiden Seiten angebracht haben, stellen Sie die untere Stütze vollständig auf und ziehen Sie dann die Schrauben auf beiden Seiten vollständig fest.

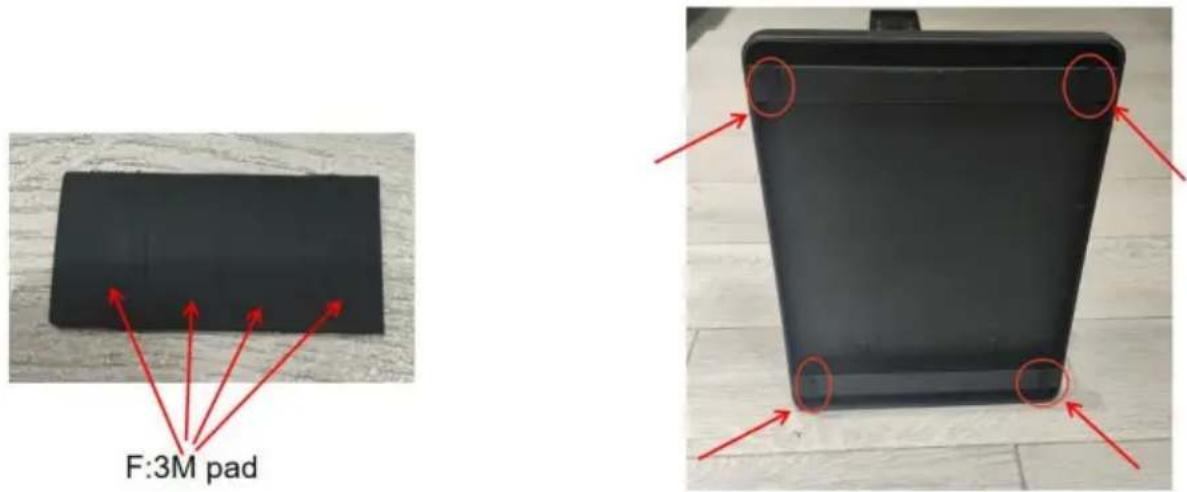

1. Entfernen Sie die 4 Polster F und befestigen Sie sie am Balken an der Unterseite der Basis.

F:3M pad

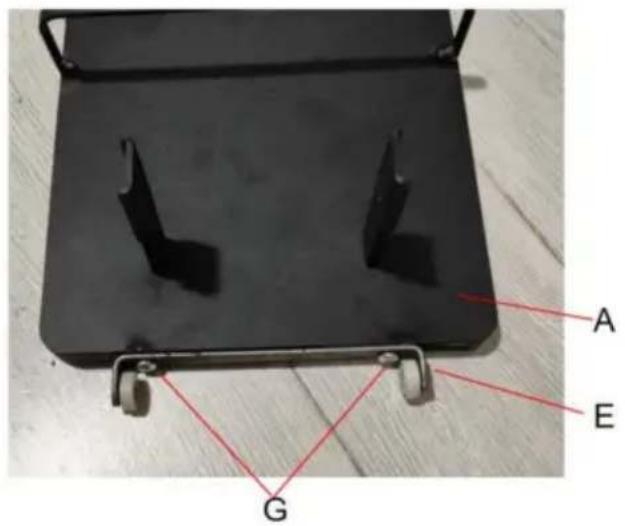

1. Radkomponenten einbauen.

Richten Sie die Schraubenlöcher der Radkomponenten E an den beiden Schraubenlöchern an der Rückseite der Basis A aus und ziehen Sie die Schrauben G mit dem Inbusschlüssel K fest

A E G

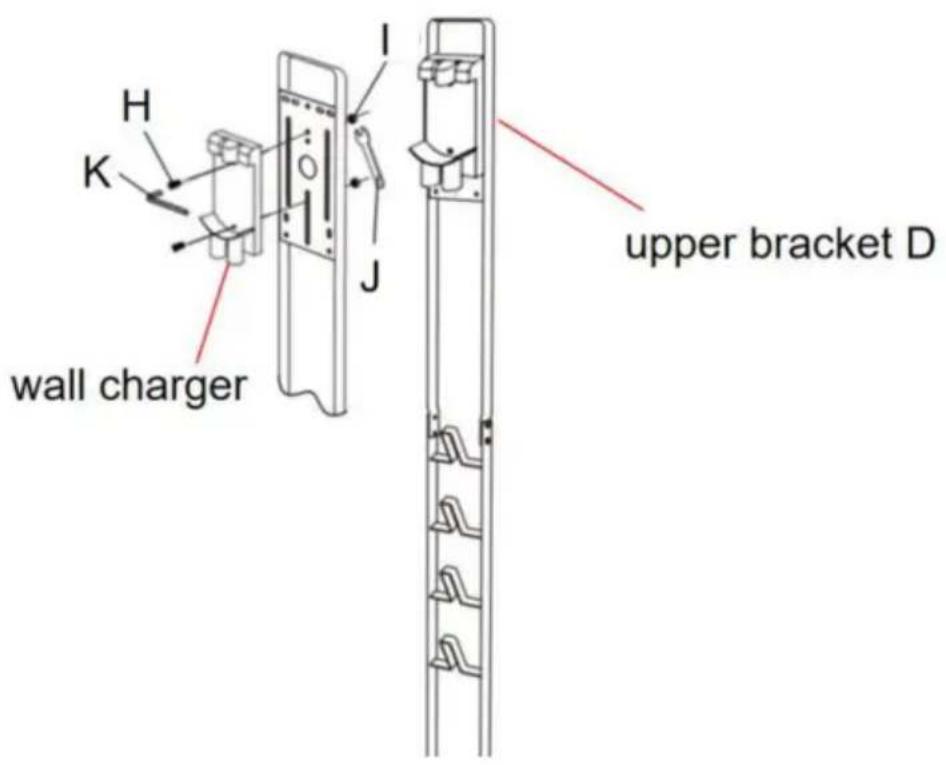

1. Das Wandladegerät wird mit den Schrauben H und der Mutter I an der oberen Halterung D montiert. Befestigen Sie die Schraube H mit dem Inbusschlüssel K und drehen Sie dann die Mutter I mit dem Schraubenschlüssel J, um die Installation abzuschließen. Für jedes Wandladegerät sind zwei erforderlich Schrauben und Muttern.

Hinweis: Das Ladegerät ist nicht im Lieferumfang enthalten und erfordert einen zusätzlichen Kauf.
