INSTRUKCJA OBSŁUGI HLXCQJ-C02 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

STOJAK PRÓŻNIOWY

MODEL: HLXCQJ-C02

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

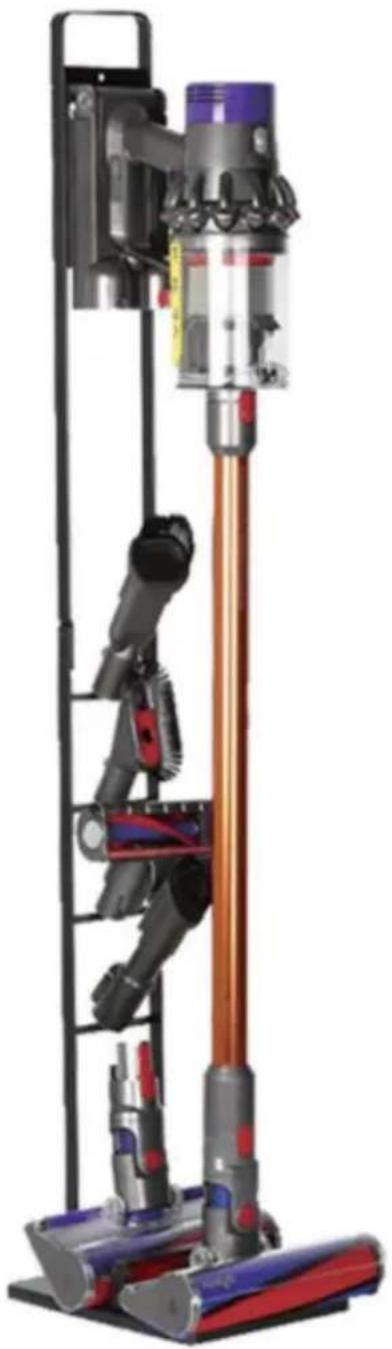

Stojak próżniowy

Model: HLXCQJ-C02

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Produkty powinny być instalowane przez osoby

dorosłe; 2. Produkty powinny być instalowane w miejscu niedostępnym dla

dzieci i zwierząt domowych; 3. Podczas instalacji produktu należy założyć rękawice, aby

uniknąć obrażeń rąk; 4. Aby uniknąć obrażeń ciała lub uszkodzenia produktu, produkt należy

instalować zgodnie z niniejszą instrukcją.

1. Regularnie dokręcaj śruby każdej części, aby zapobiec ich poluzowaniu się na skutek długotrwałego użytkowania produktu.

Lista części

A:Podstawa×1 szt.	B: dolny wspornik × 1 szt.	C: środkowy wspornik×1 szt.
D: górný wspornik × 1 szt. E:	elementy koła × 1 szt. F: podkładka	3M * 4 szt.
G: Śruba M5*8 × 14 szt.	H: Śruba M5*8 × 2 szt.	I:Nut na długoŚruba×2szt
J: Klucz M8×1 szt.	K: szesnastkowoklucz ×1 szt.

Po zmontowaniu należy umieścić produkt na płaskim podłożu, aby zapobiec jego przechyleniu. Produkt należy trzymać z dala od dzieci i zwierząt domowych.

Model	HLXCQJ-C02
rozmiar produktu	Dł. x szer. x wys.: 220×310*1270 mm
Całkowita liczba haczyków	4 szt.
Koło toczące się	Tak

Instrukcja instalacji

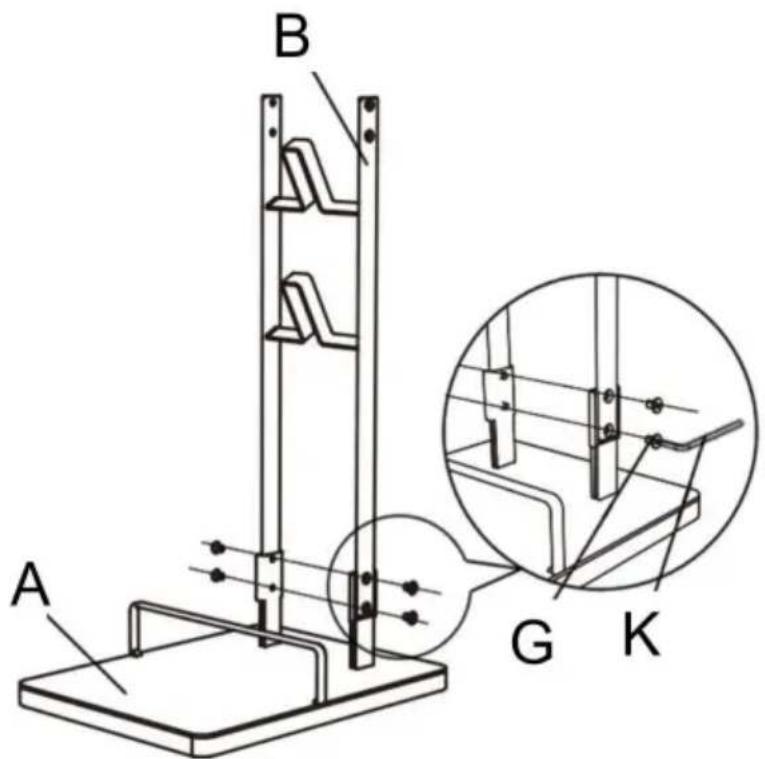

1. Zamontuj dolny wspornik B na podstawie A

Uwaga: hak dolnego wspornika B powinien być skierowany do góry i bezpośrednio przed podstawa.

A B G K

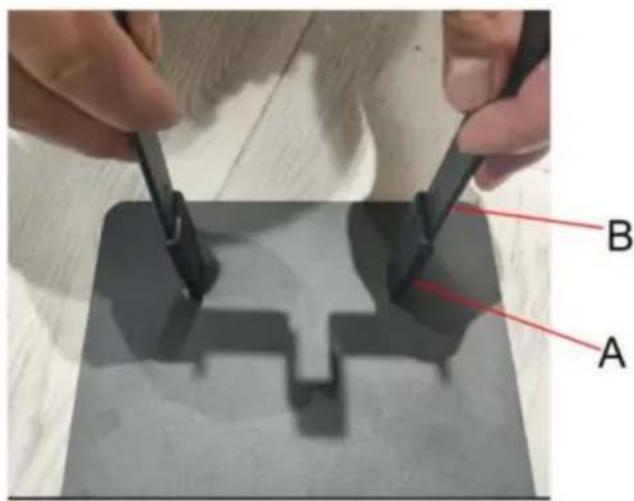

1.1. Gdy wspornik B zostanie umieszczony w podstawie A, ściana boczna wspornika B znajduje się na zewnątrz, a otwory na śruby po lewej i prawej stronie powinny być wyrównaj i dokręć śrubę G kluczem imbusowym K.

B A

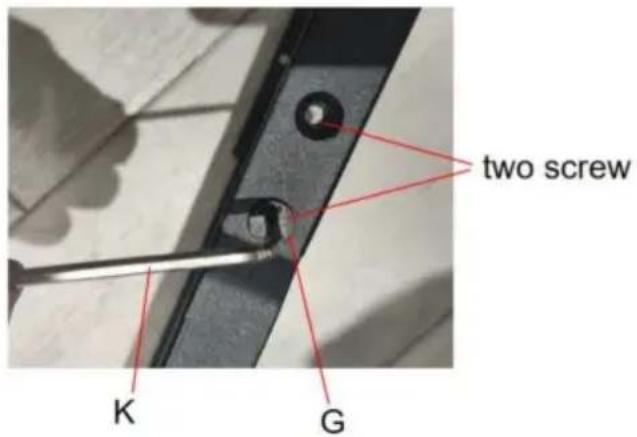

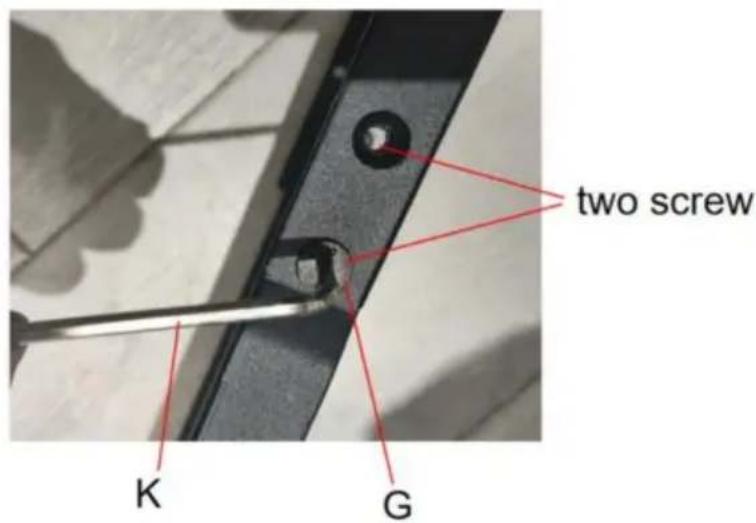

1.2. Dokręć śrubę G kluczem imbusowym K; dwie śruby po każdej stronie. Uwaga: Zalecamy dokręcanie śrub w dwóch ratach. Za pierwszym razem nie musisz dokręcać śruby całkowicie; Po zamontowaniu śrub po obu stronach całkowicie wyprostuj dolną podporę, a następnie całkowicie dokręć śruby po obu stronach.

G K

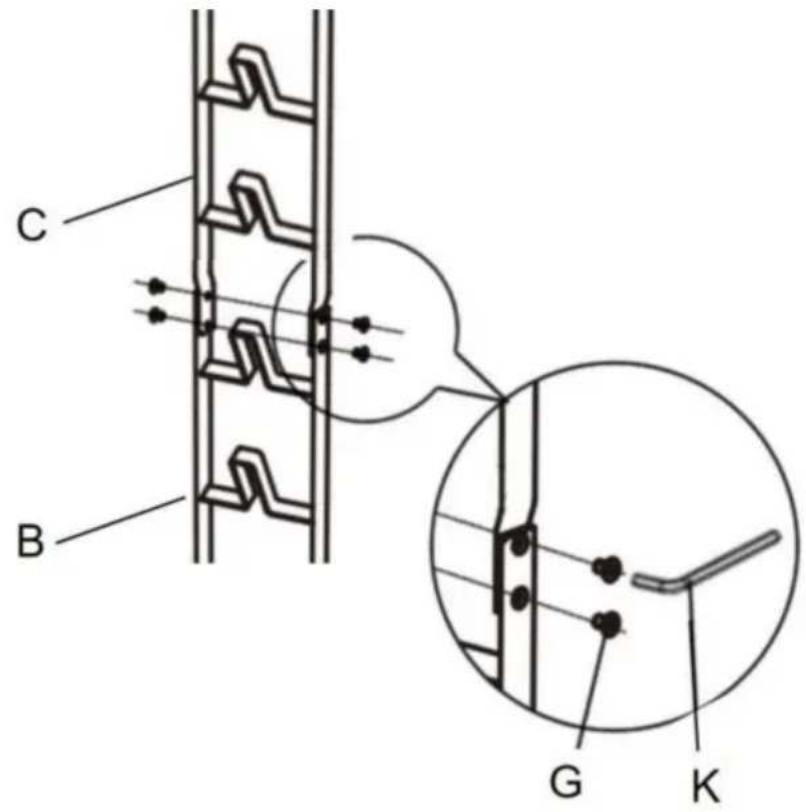

1. Zamontuj środkowy wspornik C na dolnym wsporniku B.

C B G K

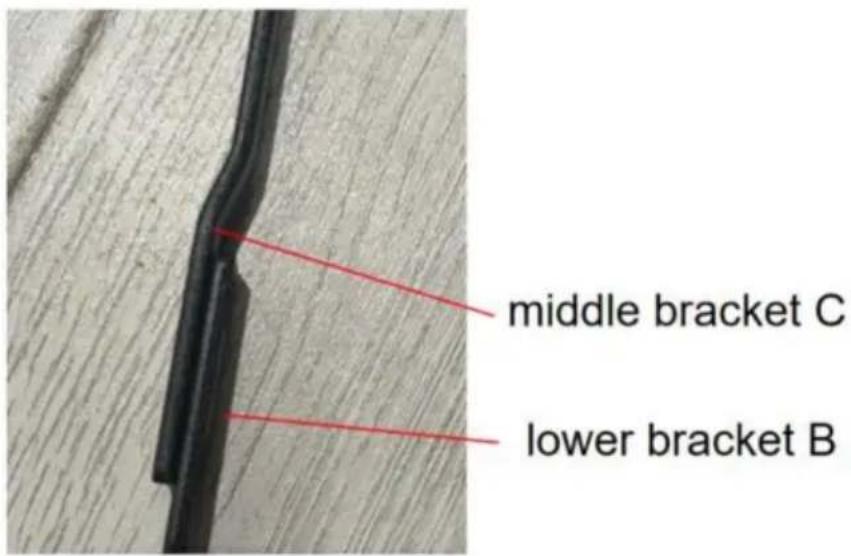

2.1. Jeśli środkowy wspornik C jest zamontowany w dolnym wsporniku B, ściana boczna dolnego wspornika B musi być zamontowana na zewnątrz.

middle bracket C lower bracket B

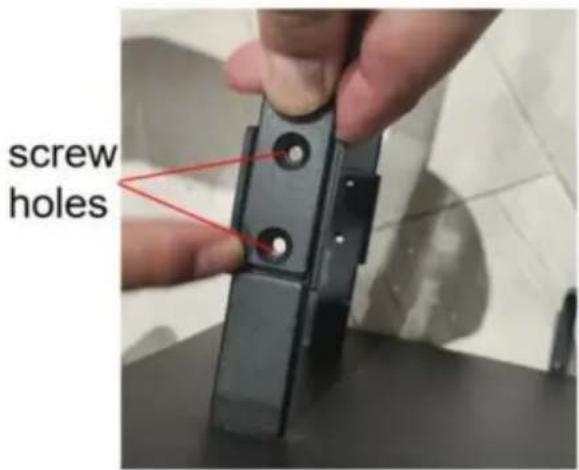

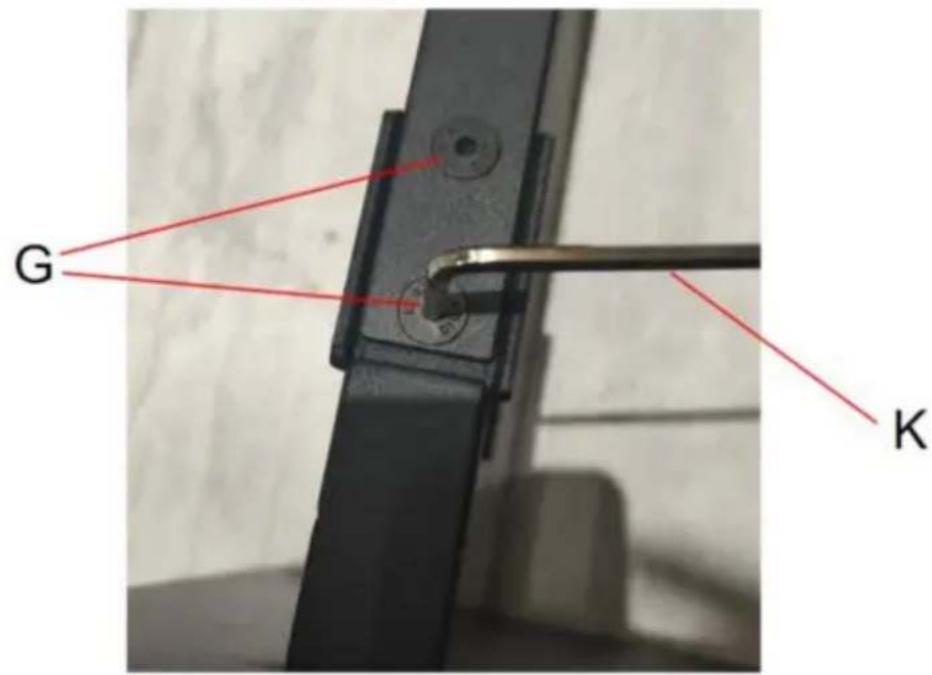

2.2. Po wyrównaniu otworów na śruby po obu stronach dokręć śrubę G za pomocą klucza imbusowego K. Dwie śruby po każdej stronie.

Uwaga: Zalecamy dokręcanie śrub w dwóch ratach. Za pierwszym razem nie musisz dokręcać śruby do końca; Po zamontowaniu śrub po obu stronach całkowicie wyprostuj dolną podporę, a następnie całkowicie

dokręć śruby po obu stronach.

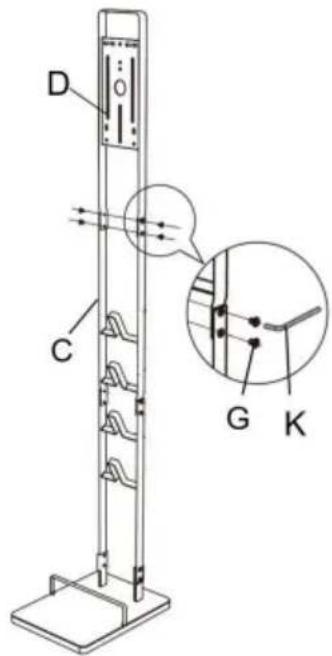

1. Zamontuj górny wspornik D na środkowym wsporniku C.

D C G K

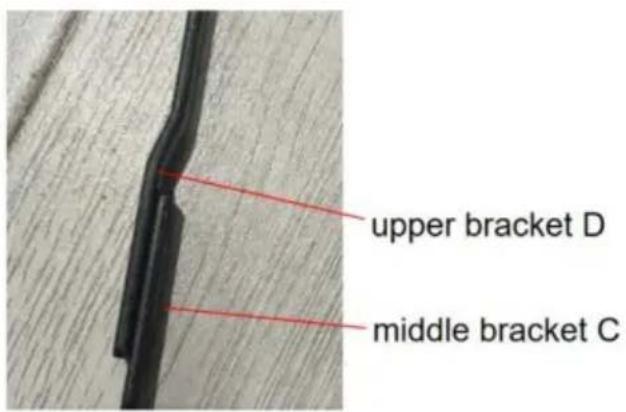

3.1. Jeśli górny wspornik D jest zamontowany w środkowym wsporniku C, ściana boczna środkowego wspornika C musi być zamontowana na zewnątrz.

upper bracket D middle bracket C

3.2. Po wyrównaniu otworów na śruby po obu stronach dokręć śrubę G za pomocą klucza imbusowego K. Dwie śruby po każdej stronie.

Uwaga: Zalecamy dokręcanie śrub w dwóch ratach. Za pierwszym razem nie musisz dokręcać śruby całkowicie; Po zamontowaniu śrub po obu stronach całkowicie wyprostuj dolną podporę, a następnie całkowicie dokręć śruby po obu stronach.

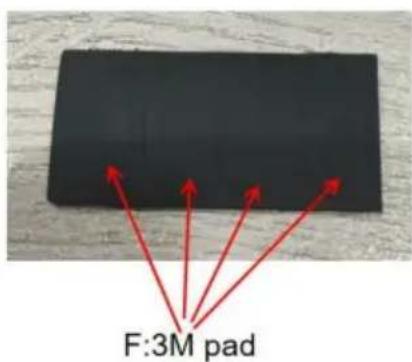

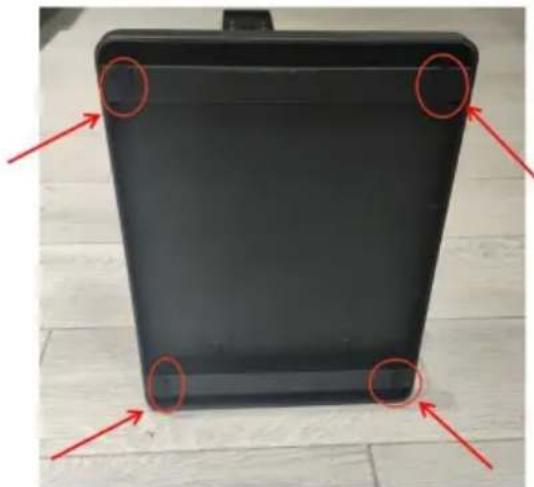

1. Zdejmij 4 podkładki F i przymocuj je do belki na spodzie podstawy.

F:3M pad

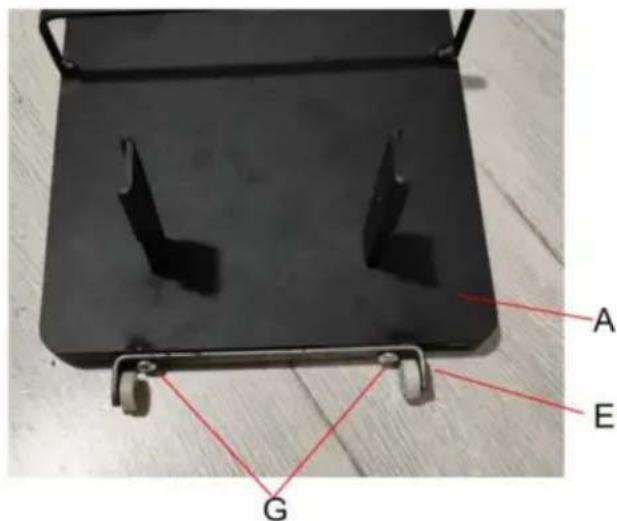

1. Zamontuj elementy koła.

Wyrównaj otwory na śruby elementów koła E z dwoma otworami na śruby z tyłu podstawy A i przykręć śruby G za pomocą klucza imbusowego K.

A E G

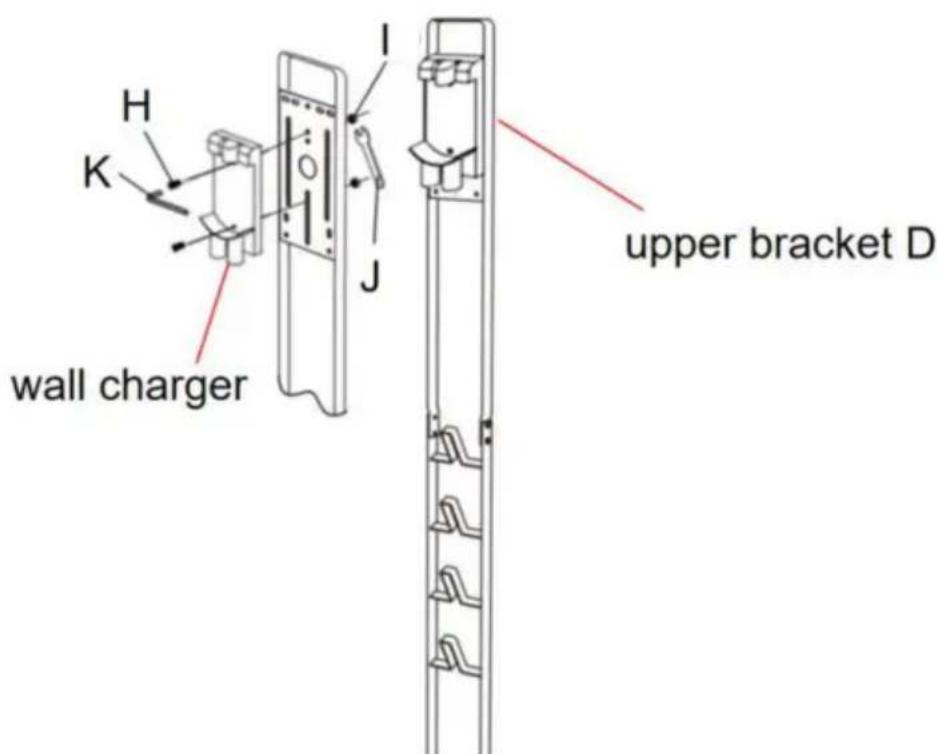

1. Ładowarkę ścienną montuje się na górnym uchwycie D za pomocą śrub H i nakrętki I. Za pomocą klucza imbusowego K dokręć śrubę H, a następnie obróć nakrętkę I kluczem J, aby dokończyć instalację. Do montażu każdej ładowarki ściennej potrzebne są dwie śruby i nakrętki.

Uwaga: ładowarka ścienna nie jest dołączona do zestawu. Ładowarkę ścienną należy dokupić osobno.
