Type de produit	Cabinet de sablage
Marque	Vevor
Modèle	SBC90
Pression d'air	40-120 psi
Poids	15,5 kg
Débit d'air	142 litres/min
Hauteur de travail	380 mm max, 300 mm min
Buses fournies	5 mm, 6 mm, 7 mm (céramique)
Raccord d'air	1/4 BSP
Capacité du réservoir	0,09 m³
Zone de visualisation	400 x 295 mm
Éclairage	Lampe LED intégrée
Gants	Pince de gants incluse
Alimentation	230 V ~ 50 Hz (transformateur)
Matériau	Acier
Médias abrasifs compatibles	Billes de verre, carbure de silicium, oxyde d'aluminium, sable de silice
Assemblage	Requis, notice incluse
Garantie	Certificat électronique sur vevor.com/support
Entretien	Vérifier l'évent d'évacuation, nettoyer après usage
Consignes de sécurité	Lire le manuel avant utilisation, porter des EPI

FOIRE AUX QUESTIONS - SBC90 Vevor

Comment assembler le cabinet de sablage SBC90 ?

L'assemblage est détaillé dans la notice. Il faut connecter les plaques avec les boulons M5x10, fixer l'armoire sur l'entonnoir et les pieds avec des boulons M6x12, installer le filet, la lampe LED, les gants et le pistolet. Utilisez du ruban téflon sur les raccords d'air pour éviter les fuites.

Quels abrasifs puis-je utiliser dans ce cabinet ?

Vous pouvez utiliser des abrasifs secs comme des billes de verre, du carbure de silicium, de l'oxyde d'aluminium ou du sable de silice. N'utilisez jamais de liquides ou de mélanges humides.

Quelle est la pression d'air recommandée ?

La plage de pression recommandée est de 40 à 120 psi, mais ne dépassez pas 80 psi (5,5 bar) pour des raisons de sécurité.

Comment entretenir le cabinet de sablage ?

Après chaque utilisation, nettoyez l'intérieur et vérifiez que l'évent d'évacuation à l'arrière n'est pas obstrué. Remplacez les buses si elles sont usées. Débranchez l'alimentation électrique et l'air comprimé avant tout entretien.

Quelles sont les précautions de sécurité à prendre ?

Portez toujours des lunettes de protection et des protections auditives. Gardez le couvercle fermé pendant le fonctionnement. Assurez-vous que la zone de travail est bien ventilée. Ne faites jamais fonctionner le pistolet à l'extérieur du cabinet.

Que faire si le plexiglas est rayé ?

Le plexiglas est protégé par un film amovible. Si rayé, vous pouvez retirer le film pour retrouver une surface claire. Des films de rechange sont fournis (3 emballés).

Puis-je utiliser le cabinet sans système d'aspiration ?

Il est fortement recommandé d'utiliser un système d'aspiration des poussières. Sans cela, la pression peut accumuler de la poussière et la projeter par les joints.

Comment remplacer les gants ?

Dévissez les pinces à gants (Φ120-Φ150) sur la plaque avant, retirez les anciens gants et installez les nouveaux. Serrez bien les pinces pour assurer l'étanchéité.

Le cabinet est livré avec toutes les pièces nécessaires ?

Oui, la liste des pièces inclut tous les éléments : armoire, entonnoir, pistolet, buses, gants, lampe, etc. Vérifiez que rien ne manque avant l'assemblage.

Où trouver le support technique ou la garantie ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI SBC90 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ARMOIRE DE SABLEUSE

MODÈLE : SBC90

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARMOIRE DE SABLEUSE

MODÈLE : SBC90

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

1. Description

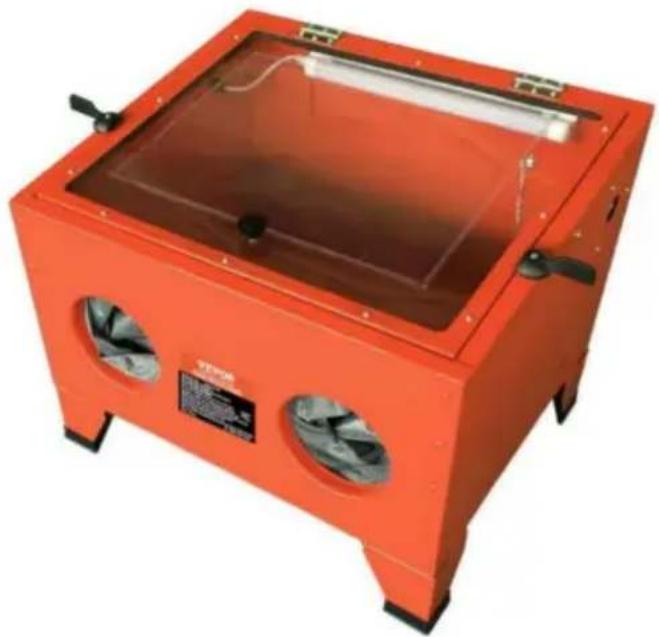

La cabine de grenaillage SBC90 est construite en acier avec un couvercle d'accès sur le dessus avec éclairage interne. L'intérieur de l'écran de visualisation est remplaçable.

Livré avec un pistolet de sablage, l'appareil convient aux billes de verre, silicium carbure, oxyde d'aluminium, sable de silice et tout autre support sec. Cette unité est excellente pour une utilisation dans une grande variété d'ateliers.

2. Principales spécifications

Air maximum Pression	40-120psi	Poids	15,5 kg
Air moyen Couler	142 litres/min	Hauteur de travail	Maximum 380 millimètres/minute300 millimètres
Buses	Taille d'entrée d'air 4,5,5,6,7 mm		1/4 BSP”
Capacité	0,09 m3	Zone de visualisation	400*295 millimètres

3. Consignes de sécurité

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Remarque : Toute cabine de sablage produira un flux puissant de particules abrasives.

Pour éviter des blessures corporelles ou des dommages matériels, étudiez attentivement ce manuel avant d'assembler, d'utiliser ou d'entretenir cette cabine de sablage.

Veuillez lire les instructions avant d'utiliser le système de sablage !

Le non-respect de ces instructions pourrait entraîner des blessures à l'opérateur ainsi que des dommages au système de sablage.

3.1. SÉCURITÉ ÉLECTRIQUE

CONCERNANT L'UTILISATION DIRECTE DE L'ÉNERGIE SECTEUR AVEC LE TRANSFORMATEUR

PRISE.

AVERTISSEMENT ! Il est de la responsabilité de l'utilisateur de lire, comprendre et respecter les instructions électriques suivantes.

Vous devez vous assurer que le risque de choc électrique est minimisé par l'installation de dispositifs de sécurité appropriés. Un RCCB (disjoncteur à courant résiduel)

doit être intégré au tableau de distribution principal. Nous recommandons également qu'un RCD (dispositif à courant résiduel) soit utilisé avec tous les produits électriques, en particulier les équipements portables branchés sur une alimentation électrique non protégée par un RCCB.

Vous devez également lire et comprendre les instructions suivantes concernant la sécurité électrique.

3.1.1 La Loi sur l'électricité au travail de 1989 exige que tous les appareils électriques portables, s'ils sont utilisés dans des locaux commerciaux, soient testés par un électricien, en utilisant un testeur d'appareils portables (PAT) au moins une fois par an.

3.1.2. La loi sur la santé et la sécurité au travail de 1974 oblige les propriétaires d'appareils électriques à être responsables de l'état sûr de l'appareil et du

sécurité de l'opérateur de l'appareil. En cas de doute sur la sécurité électrique, contactez un électricien qualifié.

3.1.3. Vous devez vous assurer que vous :

√ Inspectez la fiche du transformateur, le câble et la fiche pour déceler toute usure ou tout dommage. Assurez-vous que les articles sont en sécurité avant de les connecter à l'alimentation secteur. Si des pièces sont usées ou endommagées, n'utilisez PAS le transformateur et remplacez-le immédiatement ou contactez un électricien qualifié. √

Assurez-vous que les câbles sont toujours protégés contre les courts-circuits et les surcharges. √

Important : Vérifiez que la tension indiquée sur la fiche du transformateur est la

identique à l'alimentation électrique à utiliser. √ Déroulez

le fil du transformateur avant utilisation.

× N'essayez PAS de débrancher la fiche du transformateur de la prise secteur en tirant sur le câble.

× N'utilisez AUCUN autre type de transformateur avec l'armoire. × N'essayez PAS

d'ouvrir ou de démonter la fiche du transformateur ou le chargeur.

base.

× N'utilisez PAS la fiche du transformateur pour alimenter tout autre élément électrique. × NE PAS mouiller le transformateur ni l'utiliser dans des conditions humides (par

usage intérieur uniquement).

AVERTISSEMENT! NE JAMAIS remplacer la fiche standard à 2 broches ou tout autre type de fiche, pour la fiche du transformateur.

3.2 SÉCURITÉ GÉNÉRALE

AVERTISSEMENT ! Assurez-vous que les réglementations relatives à la santé et à la sécurité, ainsi que celles du gouvernement et des autorités locales concernant l'utilisation du grenaillage, sont respectées lors de l'utilisation de cet équipement. Familiarisez-vous avec les applications, les limites et les dangers potentiels propres à l'armoire.

AVERTISSEMENT ! Débranchez l'armoire du secteur et de l'alimentation en air avant de tenter de changer des accessoires ou d'effectuer tout entretien ou réparation.

√ Maintenez l'armoire en bon état. Remplacez ou réparez les pièces endommagées.

Utilisez uniquement des pièces d'origine. Les pièces non autorisées peuvent être dangereuses et annuleront la garantie. √ Placez l'armoire

dans une zone de travail appropriée et gardez la zone propre, bien rangée et exempte de matériaux sans rapport. Assurez-vous qu'il y a un éclairage adéquat. √ Utilisez uniquement des abrasifs secs tels que des marques exclusives de billes de verre, de carbure de silicium, d'oxyde d'aluminium et de sable de silice. N'utilisez jamais de liquides ni ne mélangez des fluides avec un autre média dans l'unité.

AVERTISSEMENT ! Portez toujours une protection oculaire ou faciale et auditive approuvée lorsque vous faites fonctionner l'armoire. √

Gardez le couvercle supérieur de l'unité fermé et sécurisé lors de son utilisation.

AVERTISSEMENT ! Assurez-vous que la pression d'air correcte est maintenue et non dépassée. (Max 80 psi - 5,5 bar). √

Gardez toujours la buse de sablage dirigée vers la pièce à travailler. Ne faites jamais fonctionner le pistolet à l'extérieur de l'appareil et utilisez toujours l'armoire avec le couvercle supérieur fermé. √

Vérifiez régulièrement que l'évent d'évacuation à l'arrière du meuble est dégagé

et non bloqué et qu'il y a suffisamment d'espace entre l'armoire et n'importe

quel mur. √ Assurez-vous que le sol est propre et exempt de déversements de produits de sablage. Portez des chaussures

antidérapantes. √ Retirez les vêtements mal ajustés. Retirez les cravates, les montres, les bagues et autres bijoux et contenir et/ou attacher les cheveux longs.

√ Gardez les enfants et les personnes non essentielles à l'écart de la zone de travail. ×

N'utilisez PAS l'armoire pour une tâche pour laquelle elle n'est pas conçue. × NE PAS faire

ne pas faire fonctionner l'armoire si des pièces sont endommagées ou manquantes,

cela pourrait provoquer une panne et/ou des blessures.

NE PAS faire fonctionner l'armoire avec le couvercle d'accès supérieur (couvercle supérieur transparent

« 1 ») ouvert.

NE PAS vous tenir debout sur le meuble.

NE PAS mouiller l'armoire et ne pas l'utiliser dans des endroits ou des zones humides ou mouillés

où il y a de la condensation.

NE PAS utiliser l'armoire lorsque vous êtes fatigué ou sous l'influence

d'alcool, de drogues ou de médicaments intoxicants. NE PAS

laisser l'armoire fonctionner sans surveillance. Lorsqu'il n'est pas utilisé,

débranchez-le du secteur électrique et de l'air

fourni.

NOTE ! Nous recommandons fortement qu'un système d'aspiration des poussières approprié soit utilisé avec cet appareil.

Si l'extraction de poussière n'est pas utilisée, le fluide peut être expulsé des joints car la pression monte.

4. Construction principale

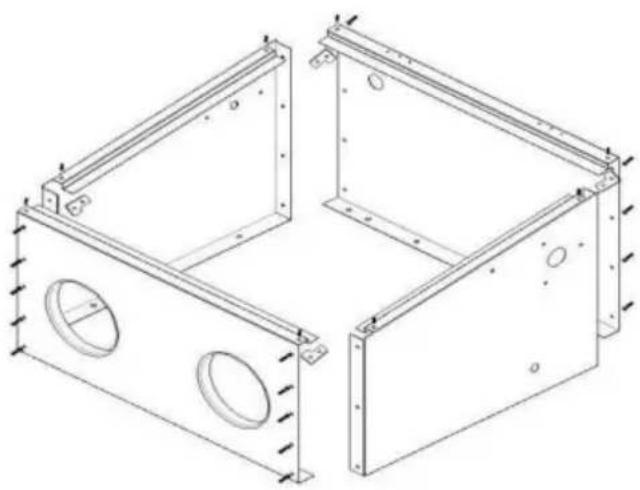

4.1 Connectez quatre plaques par des boulons (M5x10) et des écrous. Veuillez noter qu'il existe quatre feuilles de fixation pour une utilisation en coin. La plaque avant se trouve toujours sur la plaque latérale.

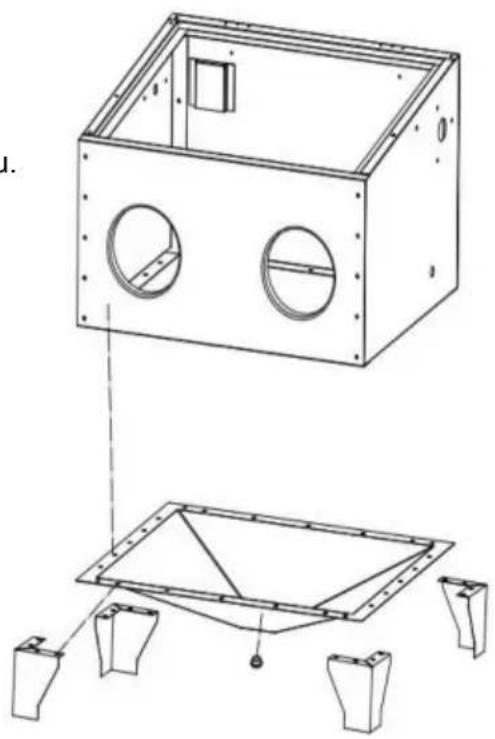

4.2 Utilisez des boulons M6x12 pour connecter l'armoire, l'entonnoir et les pieds. Veuillez noter que les boulons doivent être insérés dans l'armoire et l'écrou du bas.

Remarque : Si la température est basse, la protection des jambes en plastique sera très rigide.

Faites-les tremper dans de l'eau tiède jusqu'à ce qu'ils deviennent tendres.

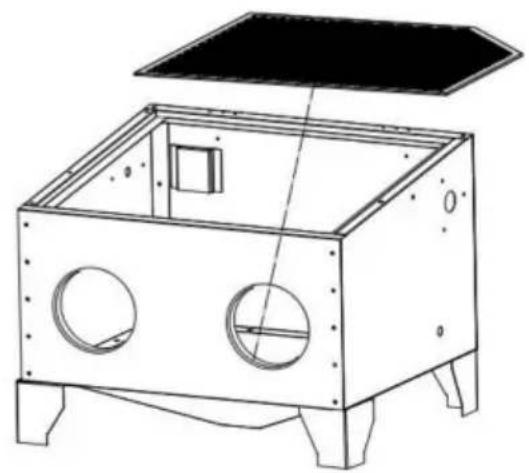

4.3 Mettez le filet dans l'armoire.

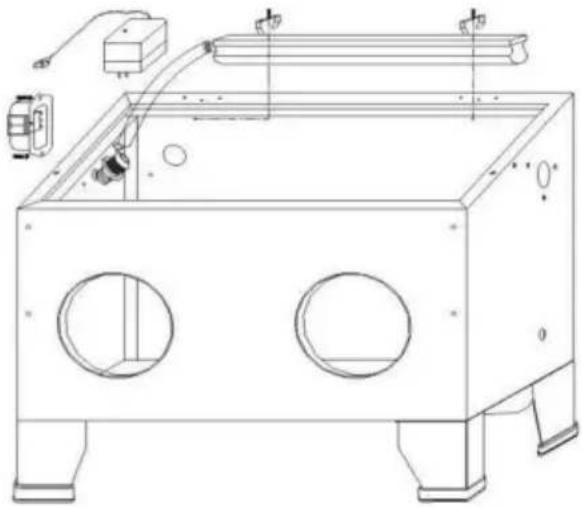

4.4 Assemblez la lampe LED et le boîtier de commutation.

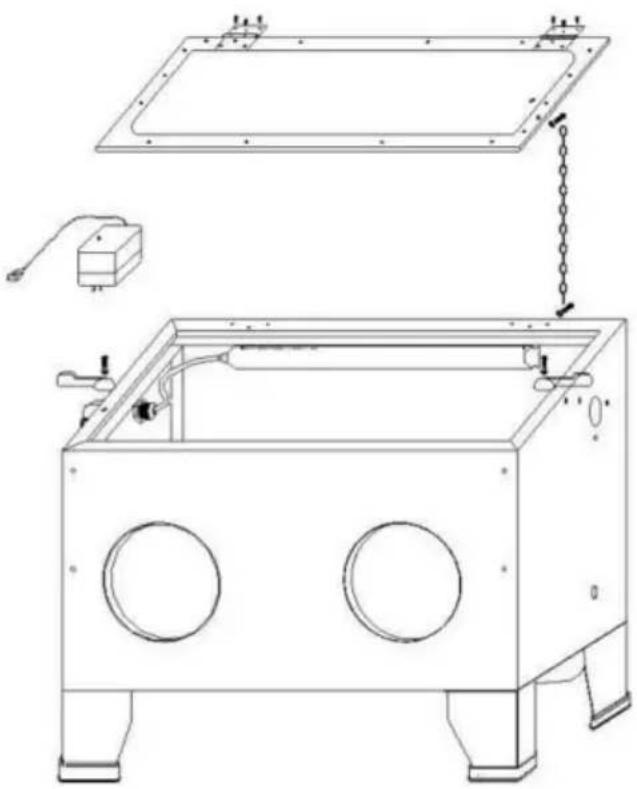

4.6 Connectez les charnières de la porte supérieure avec la vis ST4*8 à l'armoire.

Assemblez la chaîne avec la vis M6x12 et serrez-la.

Assemblez deux casiers en bakélite sur l'armoire avec une vis M6x20.

Assemblez la poignée de porte sur le plexiglas et serrez-la. M8*12

Veuillez retirer la couche extérieure de plexiglas sur la surface pour rendre le verre transparent après l'assemblage complet.

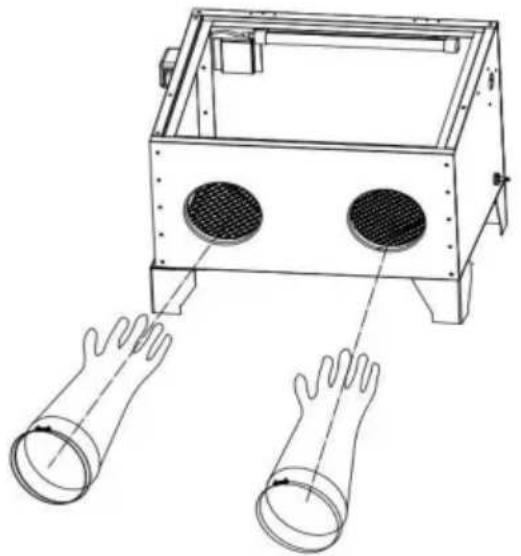

4.7 Assemblez les gants à la plaque avant à l'aide des pinces Φ120-Φ150.

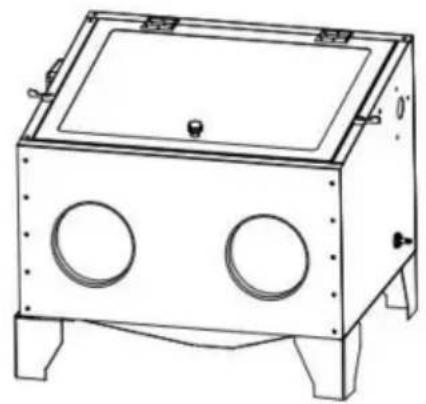

4.8 Une fois l'assemblage complet terminé, vérifiez et serrez toutes les vis. Remplissez l'espace entre les coins avec du mastic silicone pour améliorer l'étanchéité.

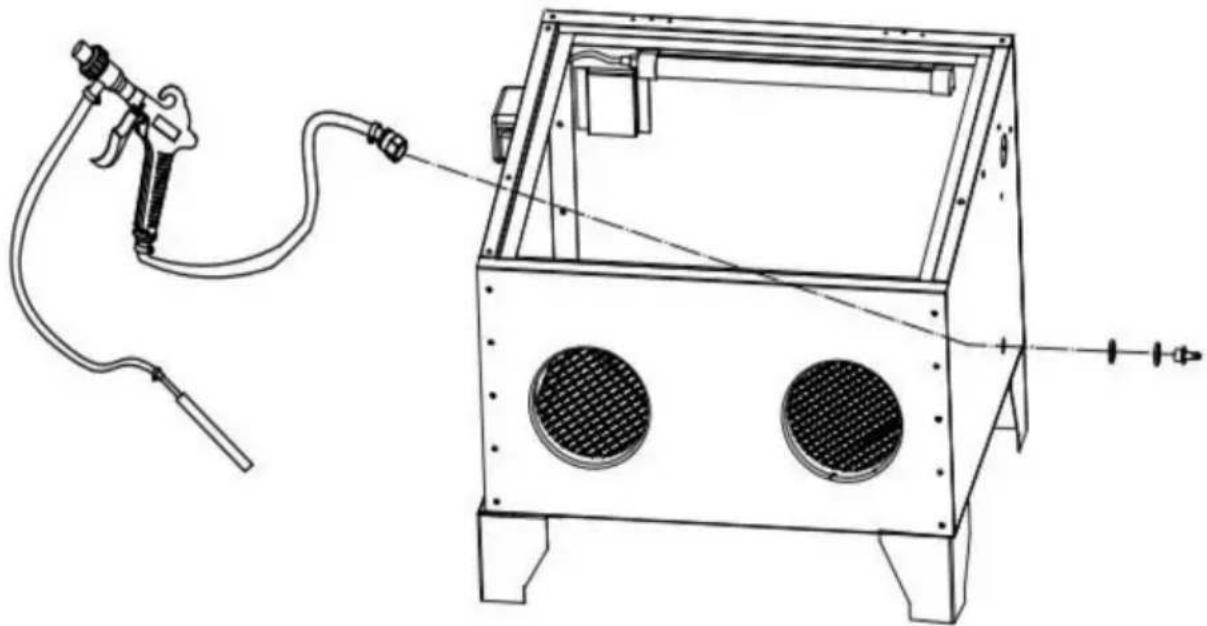

Assembler le pistolet de sablage

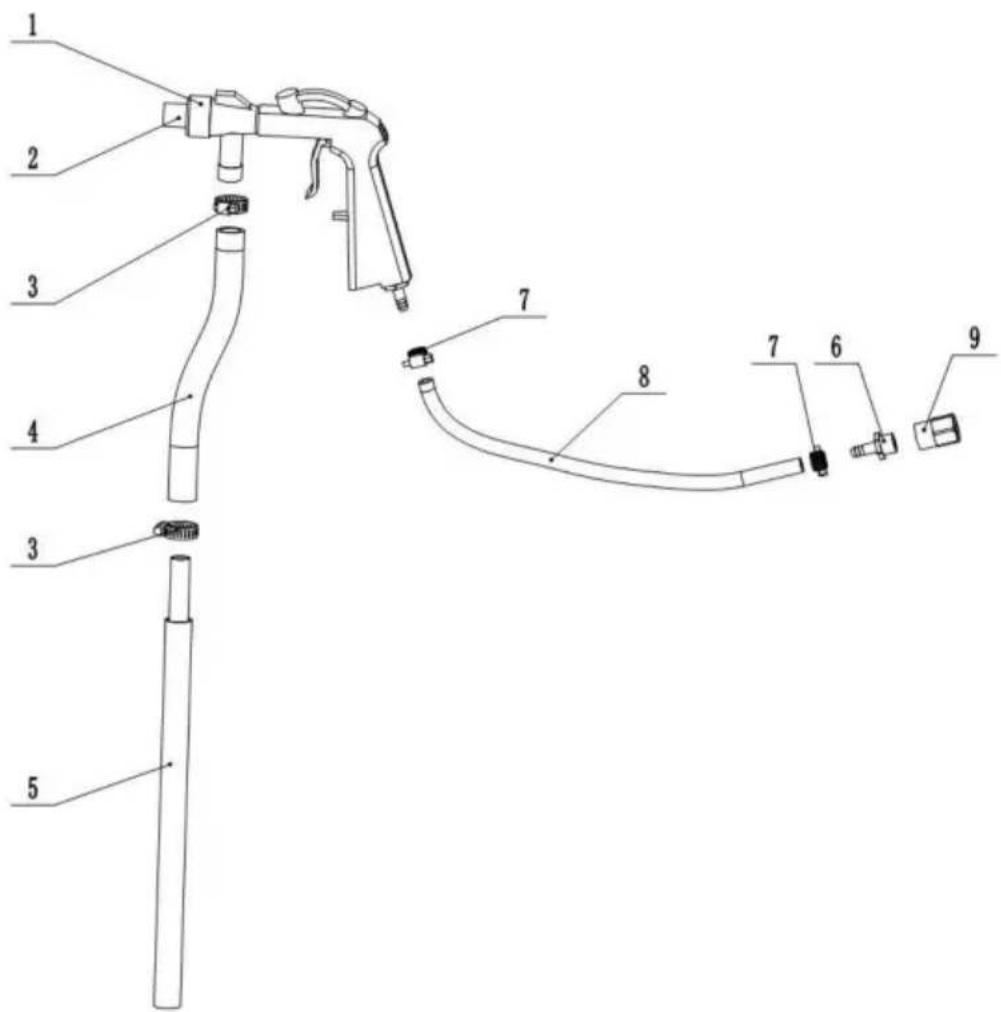

1. Connectez le tuyau de sable (n° 4) au pistolet (n° 2), fixez-le (n° 3). Connectez le tuyau de sable (n° 5) au tuyau de sable et fixez-le.
2. Connectez le tuyau d'air (n° 8) au pistolet et fixez-le (n° 7). Connectez ensuite le connecteur d'air (n° 6) et le connecteur à filetage intérieur (n° 9). Veuillez enrouler 5 tours de ruban téflon dans le sens des aiguilles d'une montre sur le connecteur d'air pour éviter les fuites.

Installez le pistolet de sablage, la rondelle en caoutchouc et la rondelle en métal sur le connecteur fileté intérieur de la plaque d'armoire droite.

Veuillez noter d'envelopper le ruban téflon pour le connecteur si nécessaire, afin de garantir l'étanchéité de l'air.

Note importante :

1. Pour des raisons logistiques, quelques tôles peuvent devenir légèrement déformées, ce qui peut être corrigé avec des outils simples. Normalement, c'est facile à faire. Mais veuillez consulter le service client si la correction n'est toujours pas en place après avoir essayé. Le personnel du service client fournira des solutions appropriées en temps utile.
2. La mousse d'étanchéité peut être percée avec un tournevis avant l'assemblage pour faciliter l'installation des vis (les trous seraient cachés par la mousse d'étanchéité).

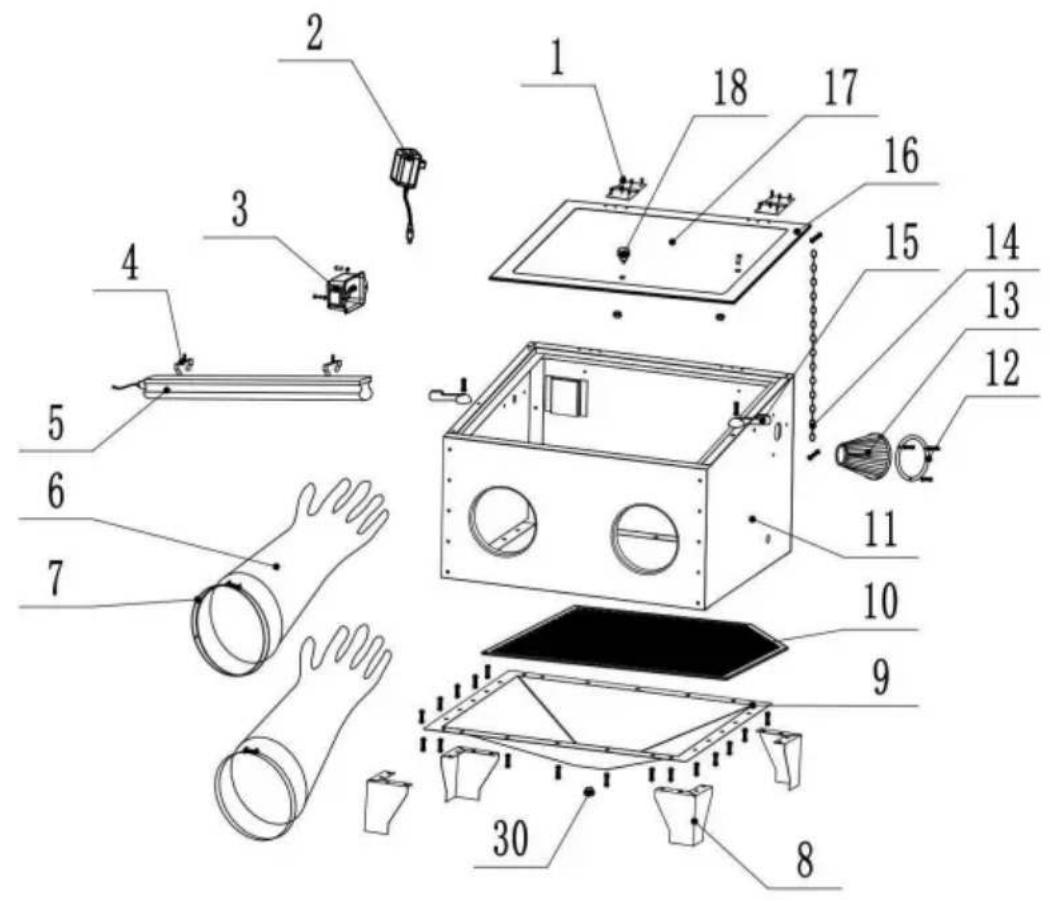

Liste des pièces

Non.	Description	QTÉ
1	Charnière	2
1-1 Vis	taraudeuse ST4*8	6
2	Transformateur	1
3	Boîte de commutation	1
3-1 Vis	cruciforme et écrou M5*10	2
4	Pince pour lampe LED	2
4-1 Vis	et écrou cruciformes pour pince de lampe M4*6	2
5	Lampe à LED	1
6	Gant (paire)	1
7	Pince à gantsΦ120-Φ150	2
8	Pied de meuble	4
9	Entonnoir à sable	1
9-1 Vis	et écrou cruciformes pour entonnoir M6*12	28
dix	Filet de travail	1
11	Armoire	1
11-1 Vis	et écrou cruciformes pour armoire M5*10	26
12	Plaque filtrante	1
12-1 Vis	et écrou cruciformes pour plaque filtrante M4*20	3
13	Filtre	1
14	Chaîne	1
14-1 Vis	et écrou cruciformes pour chaîne M6*12	1
15	Casier en bakélite	2
15-1 Vis et contre-écrou pour casier en bakélite M6*20		2
16	Cadre en métal plexiglas	1
17	Plexiglas	1
17-1 Film plexiglas (collé 1, emballé 3)		4
18 Poignée de porte		1
18-1 Écrou pour poignée de porte M8*12		1
19	Pistolet de sablage (avec 1 buse et 1 connecteur d'air)	1
20	Tuyau d'air	1
21	Collier de serrage pour tuyau d'air Φ8-Φ12	2
22 Tuyau de sable		1
23 Tuyau de sable		1
24 Collier de serrage pour tuyau de sable Φ16-Φ25		2
25	Connecteur d'air 1/4 φ6	2
26	Connecteur fileté intérieur 1/4	1
27 Rondelle en caoutchouc pour connecteur fileté intérieur Φ12,5 1
28	Rondelle en acier pour connecteur fileté intérieur Φ13	1
29	buse en céramique (5 mm, 6 mm, 7 mm)	3
30	Couvercle inférieur	1
31	Ruban téflon	1

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit sans l'approbation expresse de la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement.

Remarque : Ce produit a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

6. ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte séparée des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux.

déchets, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 RUE ROKEVAASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
