INSTRUKCJA OBSŁUGI SBC90 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
SZAFA DO PIASKOWANIA
MODEL: SBC90
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę", „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
SZAFA DO PIASKOWANIA
MODEL: SBC90
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
1. Opis

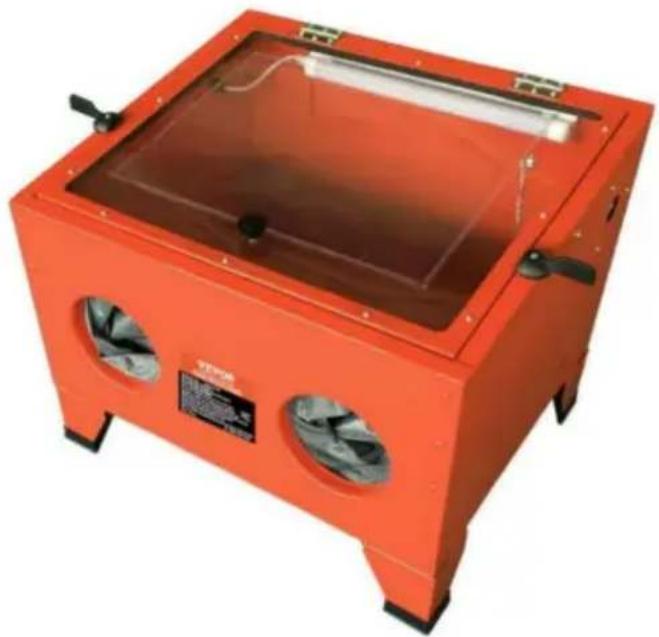

Komora śrutownicza SBC90 jest wykonana ze stali z przezroczystą szybą
pokrywą dostępu na górze z wewnętrznym oświetleniem. Wnętrze ekranu podglądu jest wymienny.
W zestawie z pistoletem do śrutowania, urządzenie nadaje się do kulek szklanych i węglika krzemu, tlenku glinu, piasku krzemionkowego i innych suchych mediów. Ta jednostka doskonale sprawdza się w różnorodnych warsztatach.
2. Główne specyfikacje
| Maksymalne powietrzeCiśnienie | 40-120 psi | Waga | 15,5 kg |
| Przecię tne powietrzePrzepływ | 142 litry/min | Wysokość robocza | Maks. 380 mm / min300 mm |
| Dysze | Rozmiar wlotu powietrza 4,5,5,6,7 mm | 1/4 BSP" | |
| Pojemność | 0,09 m3 | Obszar wyświetlania | 400*295MM |
3. Instrukcje bezpieczeństwa
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję ręcznie.
Uwaga: Każda komora śrutownicza wytwarza silny przepływ cząstek ściernych.
Aby uniknąć obrażeń ciała lub szkód materialnych, dokładnie zapoznaj się z niniejszą instrukcją przed montażem, obsługą lub serwisowaniem tej komory strzałowej.
Przed przystąpieniem do obsługi systemu piaskowania prosimy przeczytać instrukcję!
Niezastosowanie się do tych instrukcji może spowodować obrażenia operatora lub uszkodzenie systemu strzałowego.
3.1. BEZPIECZEŃSTWO ELEKTRYCZNE
DOTYCZĄCE BEZPOŚREDNIEGO ZASILANIA Z SIECI TRANSFORMATORA
WTYCZKA.
OSTRZEŻENIE! Za przeczytanie, zrozumienie i przestrzeganie poniższych instrukcji elektrycznych odpowiada użytkownik.
Podczas instalacji należy upewnić się, że ryzyko porażenia prądem elektrycznym jest zminimalizowane przez odpowiednie urządzenia zabezpieczające. RCCB (wyłącznik różnicowoprądowy) powinny być włączone do głównej tablicy rozdzielczej. Również polecamy,
aby wyłącznik różnicowoprądowy (RCD) był używany we wszystkich produktach elektrycznych, w szczególności w sprzęcie przenośnym podłączonym do źródła prądu niechronionego przez RCCB.
Należy także przeczytać i zrozumieć poniższe instrukcje dotyczące bezpieczeństwa elektrycznego.
3.1.1 Ustawa o energii elektrycznej w miejscu pracy z 1989 r. wymaga, aby wszystkie przenośne urządzenia elektryczne, jeśli są używane w siedzibie firmy, były sprawdzane przez wykwalifikowanego elektryka za pomocą testera urządzeń przenośnych (PAT) przynajmniej raz w roku.
3.1.2. Ustawa o bezpieczeństwie i higienie pracy z 1974 r. nakłada na właścicieli urządzeń elektrycznych obowiązek zapewnienia bezpiecznego stanu urządzenia oraz
bezpieczeństwa operatora urządzenia. W przypadku jakichkolwiek wątpliwości dotyczących bezpieczeństwa elektrycznego należy skontaktować się z wykwalifikowanym elektrykiem.
3.1.3. Musisz upewnić się, że:
Sprawdź wtyczkę transformatora, kabel i wtyczkę pod kątem zużycia i uszkodzeń przed podłączeniem do źródła zasilania. Upewnij się, że przedmioty są bezpieczne. Jeśli jakiekolwiek części są zużyte lub uszkodzone, NIE używaj transformatora i natychmiast wymień go lub skontaktuj się z wykwalifikowanym
elektrykiem. Upewnij się, że kable są zawsze zabezpieczone przed zwarciem i przeciążeniem.
Ważne: Sprawdź, czy napięcie zaznaczone na wtyczce transformatora jest zgodne z napięciem zasilacza, który ma być używany.
Przed użyciem odwiń przewód z transformatora.
× NIE próbuj wyciągać wtyczki transformatora z gniazdka sieciowego za pomocą przewodu.
× NIE WOLNO używać w szafie transformatora innego typu. × NIE próbuj otwierać ani demontować wtyczki transformatora ani ładowarki.
× NIE używaj wtyczki transformatora do zasilania jakichkolwiek innych urządzeń elektrycznych. × NIE dopuszczaj do zamoczenia transformatora ani nie używaj go w mokrych i wilgotnych warunkach (tylko
do użytku wewnątrz).
OSTRZEŻENIE! NIGDY nie zastępuj standardowej wtyczki 2-pinowej ani żadnego innego rodzaju wtyczki wtyczką transformatora.
3.2 BEZPIECZEŃSTWO OGÓLNE
OSTRZEŻENIE! Zapewnij bezpieczeństwo i higienę pracy zgodnie z przepisami władz rządowych i lokalnych.
Podczas stosowania należy przestrzegać przepisów dotyczących stosowania śrutowania.
ten sprzęt. Zapoznaj się z aplikacjami, ograniczeniami i
potencjalne zagrożenia charakterystyczne dla szafy.
OSTRZEŻENIE! Odłączyć szafę od zasilania sieciowego i doprowadzenia powietrza
przed próbą wymiany akcesoriów lub przeprowadzaniem jakichkolwiek czynności serwisowych lub konserwacji.
Utrzymuj szafę w dobrym stanie. Wymienić lub naprawić uszkodzone
części. Używaj wyłącznie oryginalnych części. Nieautoryzowane części mogą być niebezpieczne i spowodują unieważnienie gwarancji.
Umieść szafkę w odpowiednim miejscu pracy i utrzymuj miejsce w czystości, porządku i wolne od niepowiązanych materiałów. Upewnij się, że jest odpowiednie oświetlenie.
Używaj wyłącznie suchych materiałów ściernych, takich jak kulki szklane, węglik krzemu, tlenek glinu i piasek kwarcowy zastrzeżonych marek. Nigdy nie używaj płynów ani nie mieszaj płynów z innymi mediami w urządzeniu.
OSTRZEŻENIE! Zawsze noś atestowaną ochronę oczu lub twarzy i uszu podczas obsługi szafki. Podczas
użytkowania górna pokrywa urządzenia powinna być zamknięta i zabezpieczona.
OSTRZEŻENIE! Upewnić się, że utrzymywane jest prawidłowe ciśnienie powietrza i nie jest przekraczane. (Maks. 80 psi - 5,5 bara).
Zawsze trzymaj dyszę strumieniową skierowaną na obrabiany przedmiot. Nigdy nie operuj pistoletem na zewnątrz urządzenia i zawsze używaj szafki z zamkniętą górną pokrywą. Regularnie sprawdzaj, czy otwór wentylacyjny z tyłu szafki jest czysty
i nie jest zablokowany oraz czy między szafką a dowolną ścianą jest wystarczająca przestrzeń.
Upewnij się, że podłoga jest czysta i wolna od rozlanych środków ściernych. Nosić buty antypoślizgowe.
Zdejmij źle dopasowaną odzież. Usuń krawaty, zegarki, pierścionki i inne luźne rzeczy oraz biżuterię, a także wiązać i/lub związywać długie włosy.
Trzymaj dzieci i inne osoby z dala od miejsca pracy. NIE używać szafki do zadań, do wykonywania których nie została zaprojektowana. NIE WOLNO używać szafki, jeśli jakiekolwiek części są uszkodzone lub ich brakuje, jak np. może to spowodować awarię i/lub obrażenia ciała. NIE
WOLNO używać szafki z górną pokrywą dostępową (przezroczysta górna pokrywa „1”) otwartą.
NIE stawaj na szafce. NIE dopuszczaj do zamoczenia szafki ani nie używaj jej w wilgotnych lub mokrych miejscach, gdzie występuje kondensacja. NIE obsługuj szafki, gdy jesteś zmęczony lub pod wpływem
alkoholu, narkotyków lub leków odurzających. NIE
pozostawiaj działającej szafki bez nadzoru. Gdy nie jest używana, odłącz ją od sieci elektrycznej i powietrza
dostarczać.
NOTATKA! Zdecydowanie zalecamy stosowanie odpowiedniego systemu odsysania pyłu używanego z tym urządzeniem.
Jeżeli nie zastosuje się odsysania pyłu, media mogą zostać wypchnięte ze złączy, jak np. rośnie ciśnienie.

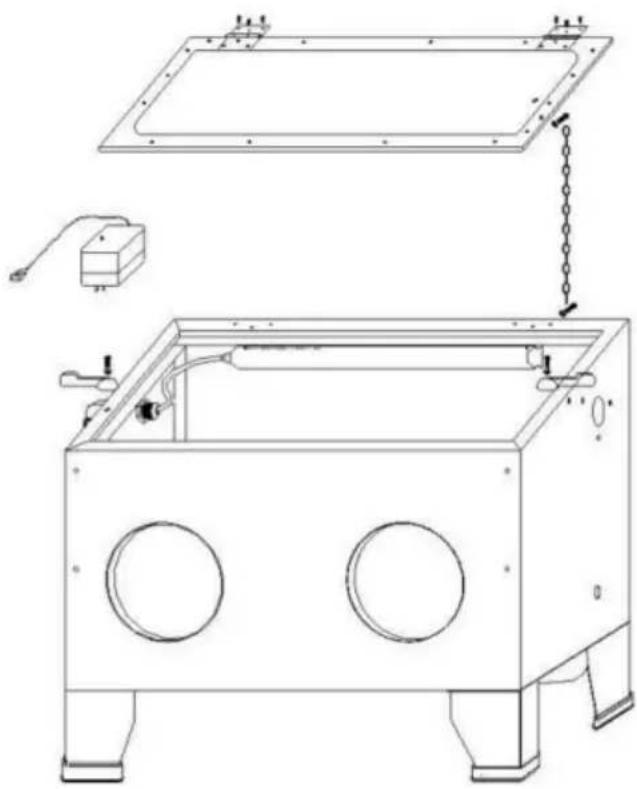

4. Główna konstrukcja

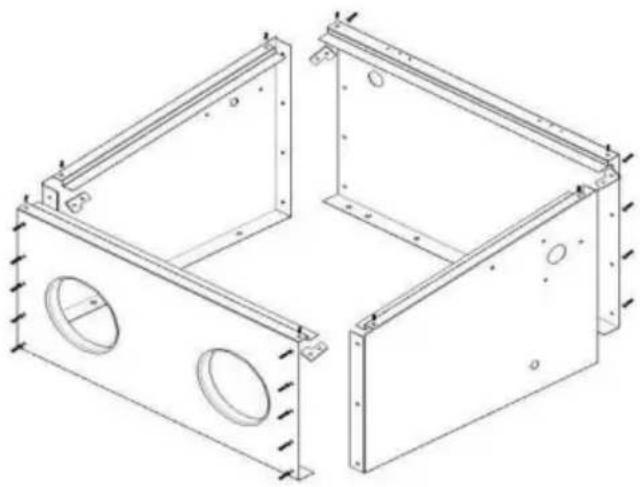

4.1 Połączyć cztery płyty za pomocą śrub (M5x10) i nakrętek. Należy pamiętać, że dostępne są cztery arkusze mocujące do użytku narożnego. Płyta przednia znajduje się zawsze na płycie bocznej.

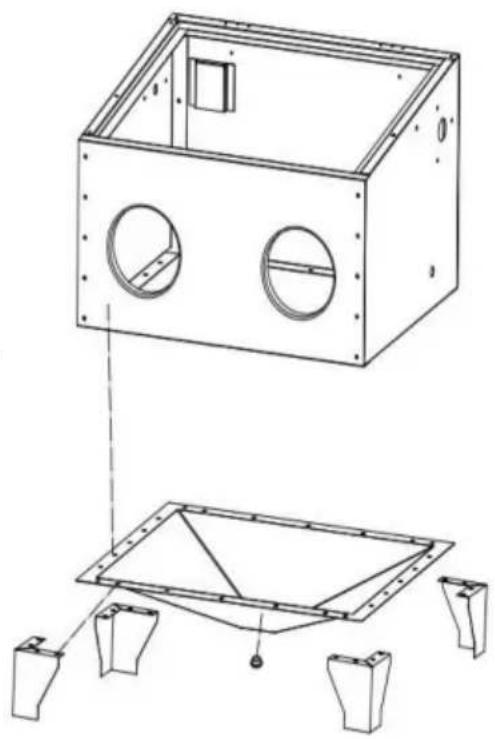

4.2 Do połączenia użyj śrub M6x12
szafka, lejek i nóżki. Należy pamiętać, że śruby muszą być włożone do obudowy i nakrętki od spodu
Uwaga: Jeśli temperatura jest niska, plastikowe ochraniacze nóg będą bardzo sztywne.
Namocz je w ciepłej wodzie, aż staną się miękkie.

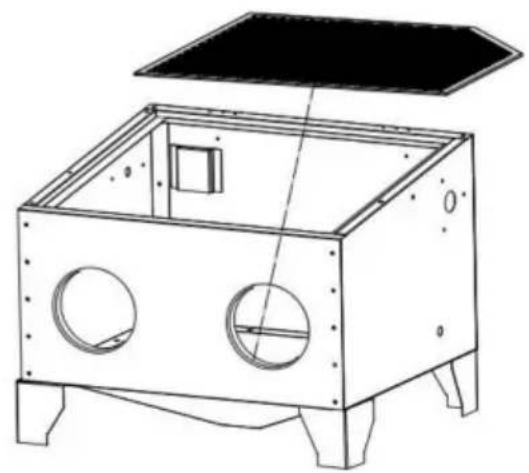

4.3 Umieść siatkę w szafce.

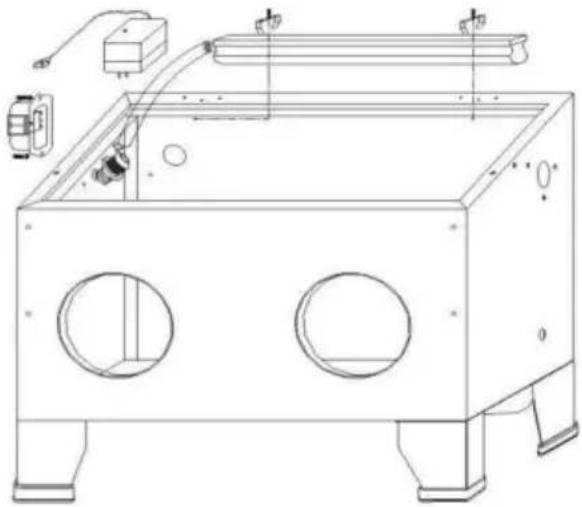

4.4 Zamontuj lampę LED i skrzynkę elektryczną.
4.6 Połącz zawiasy w drzwiach górnych z szafką za pomocą śrub ST4*8.
Zamontuj łańcuch za pomocą śruby M6x12, wkręć i dokręć.
Zamontuj dwie szafki bakelitowe do szafki za pomocą śrub M6x20.
Zamontuj klamkę drzwi na plexi i dokręć śrubą M8*12.
Zdejmij zewnętrzną warstwę plexi z powierzchni, aby po całkowitym złożeniu szkło było przezroczyste.

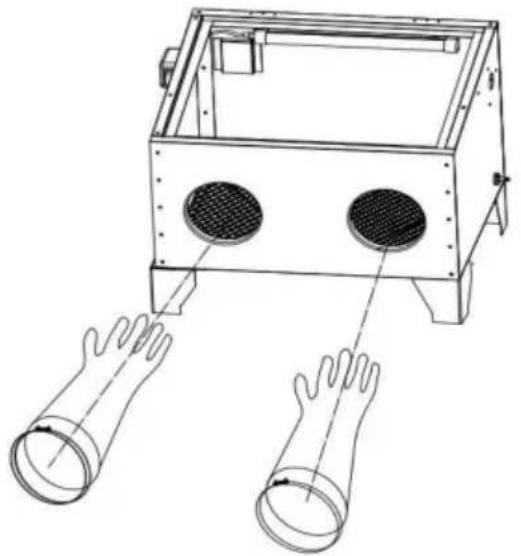

4.7 Zamontuj rękawice do płyty czołowej za pomocą zacisków Φ120-Φ150.

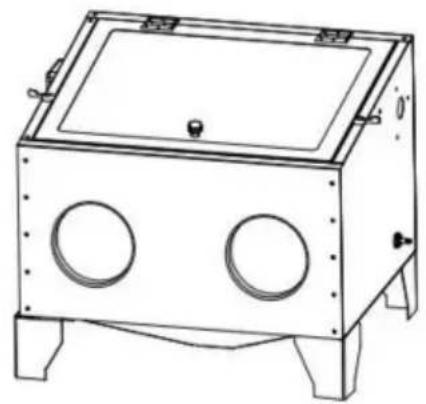

4.8 Po zakończeniu pełnego montażu sprawdź i dokręć wszystkie śruby. Wypełnij szczelinę narożną uszczelniaczem silikonowym, aby poprawić uszczelnienie.

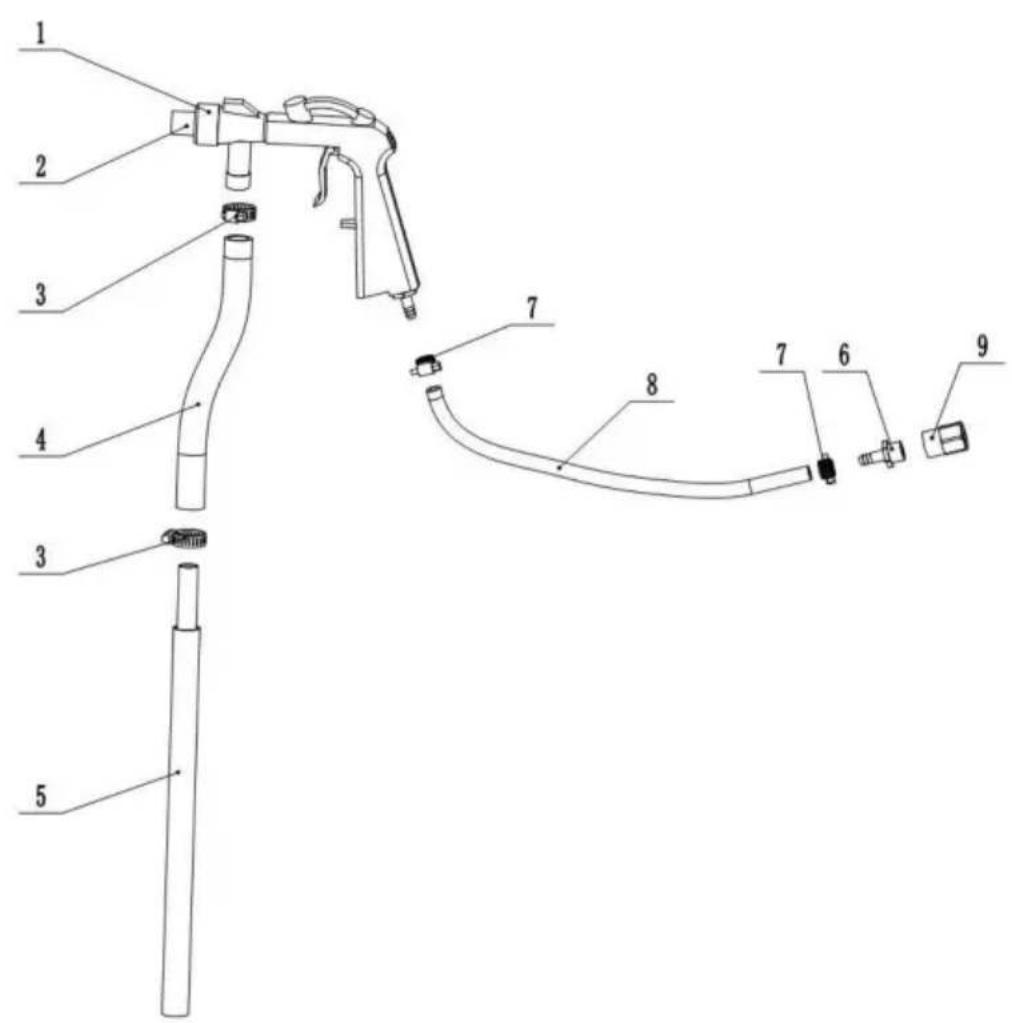

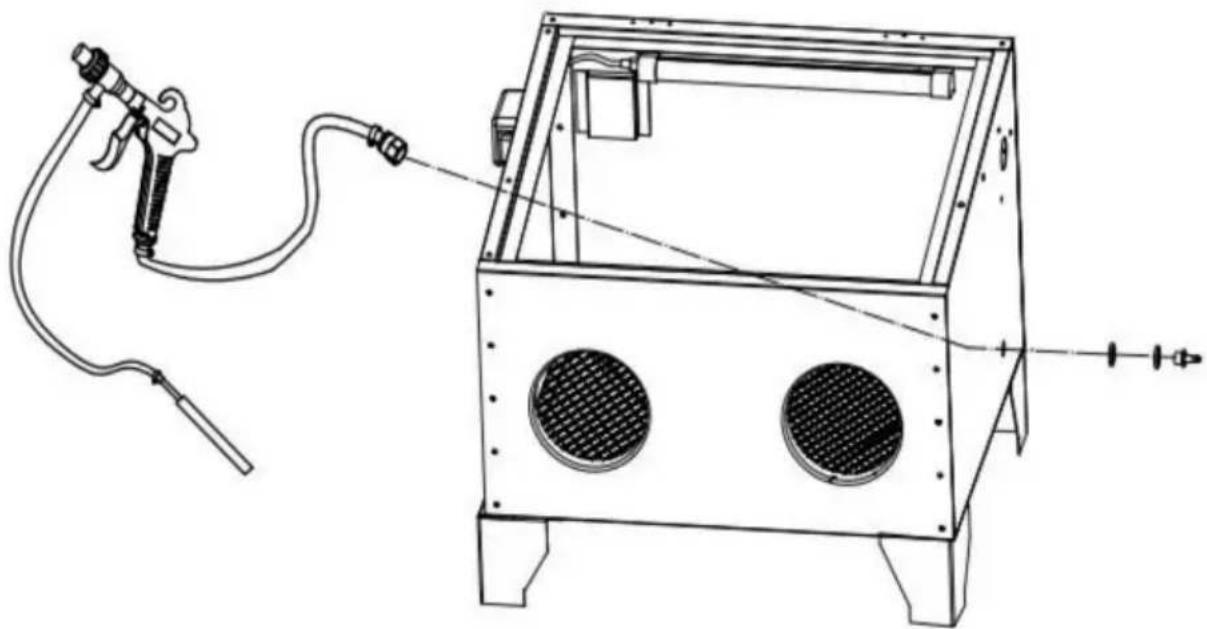

Złóż pistolet strzałowy.
- Połącz wąż piaskowy (nr 4) z pistoletem (nr 2), zaciśnij go (nr 3). Podłącz rurę piaskową (nr 5) do węża piaskowego i zaciśnij go.
- Podłącz wąż powietrza (nr 8) do pistoletu i zaciśnij go (nr 7). Następnie podłącz złącze powietrza (nr 6) oraz złącze z gwintem wewnętrznym (nr 9). Aby uniknąć wycieków, owiń 5 kółek taśmy teflonowej zgodnie z ruchem wskazówek zegara na złączu powietrza.
Zamontuj pistolet do piaskowania, gumową i metalową podkładkę na wewnętrznym złączu gwintowanym prawej płyty szafki.
W razie potrzeby owiń taśmę teflonową na złączach, aby zapewnić szczelność.
Ważna uwaga:
- Ze względów logistycznych niektóre blachy mogą nieznacznie ulec uszkodzeniu lub deformacji, co można skorygować za pomocą prostych narzędzi. Zwykle jest to łatwe do zrobienia. Jeśli jednak korekta nie jest możliwa, skontaktuj się z obsługą klienta. Personel obsługi klienta zapewni właściwe rozwiązania na czas.
- Piankę uszczelniającą można wcześniej przebić śrubokrętem, co ułatwia montaż śrub (otwory będą ukryte pod pianką uszczelniającą).

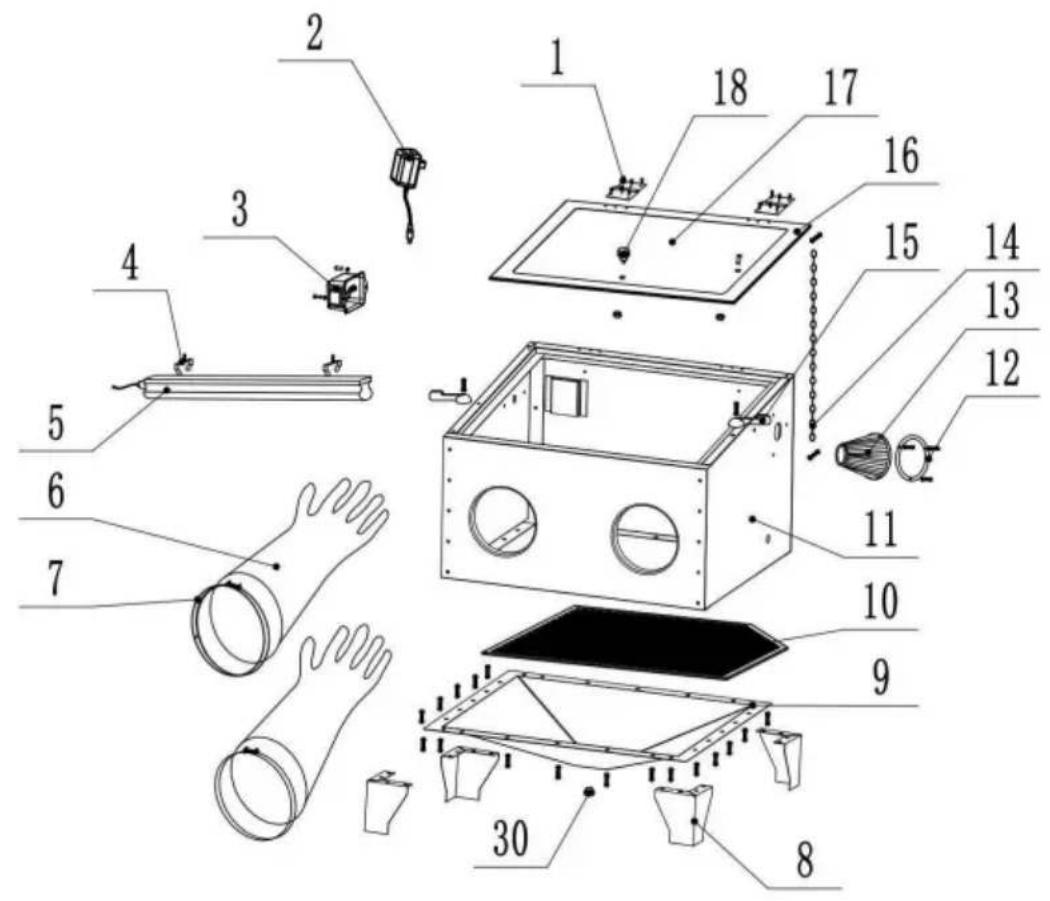

Lista części
| NIE. | Opis | ILOŚĆ |
| 1 | Zawias | 2 |
| 1-1 Wkrę t samogwintujący ST4*8 | 6 | |
| 2 | Transformer | 1 |
| 3 | Skrzynka z wyłącznikami | 1 |
| 3-1 Śruba krzyżowa i nakrę tka M5*10 | 2 | |
| 4 | Zacisk do lampy LED | 2 |
| 4-1 Śruba krzyżowa i nakrę tka do zacisku lampy M4*6 | 2 | |
| 5 | Lampa LED | 1 |
| 6 | Rę kawiczki (para) | 1 |
| 7 | Zacisk rę kawicy Φ120-Φ150 | 2 |
| 8 | Stopa szafki | 4 |
| 9 | Lejek do piasku | 1 |
| 9-1 Śruba krzyżowa i nakrę tka do lejka M6*12 | 28 | |
| 10 | Sieć robocza | 1 |
| 11 | Gabinet | 1 |
| 11-1 Śruba krzyżowa i nakrę tka do szafki M5*10 | 26 | |
| 12 | Płyta filtracyjna | 1 |
| 12-1 Śruba krzyżowa i nakrę tka do płyty filtra M4*20 | 3 | |
| 13 | Filtr | 1 |
| 14 | Łańcuch | 1 |
| 14-1 Śruba krzyżowa i nakrę tka do łańcucha M6*12 | 1 | |
| 15 | Bakelitowa szafka | 2 |
| 15-1 Śruba i przeciwnakrę tka do szafki bakelitowej M6*20 | 2 | |
| 16 | Metalowa rama z plexi | 1 |
| 17 | Pleksiglas | 1 |
| 17-1 Folia plexi (naklejana 1, pakowana 3) | 4 | |
| 18 Klamka drzwi | 1 | |
| 18-1 Nakrę tka klamki M8*12 | 1 | |
| 19 | Pistolet do piaskowania (z 1 dyszą i 1 złączem powietrza) | 1 |
| 20 | Wąż powietrzny | 1 |
| 21 | Zacisk wę ża powietrza Φ8-Φ12 | 2 |
| 22 Rura z piaskiem | 1 | |
| 23 Wąż do piasku | 1 | |
| 24 Zacisk wę ża piasku Φ16-Φ25 | 2 | |
| 25 | Złącze powietrza 1/4 φ6 | 2 |
| 26 | Złącze z gwintem wewnę trznym 1/4 | 1 |
| 27 Podkładka gumowa do złącza z gwintem wewnę trznym Φ12,5 1 | ||
| 28 | Podkładka stalowa do złącza z gwintem wewnę trznym Φ13 | 1 |
| 29 | Dysza ceramiczna (5mm, 6mm, 7mm) | 3 |
| 30 | Dolna pokrywa | 1 |
| 31 | taśma teflonowa | 1 |
UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu!
To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:
1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały dokonane w sposób wyraźnie zatwierdzony przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.
Uwaga: ten produkt został przetestowany i stwierdzono, że jest zgodny z ograniczeniami dotyczącymi urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Te ograniczenia zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji mieszkaniowej.
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma
gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli ten produkt rzeczywiście powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można sprawdzić poprzez wyłączenie i włączenie produktu,
zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku następujących środków.
- Zmień orientację lub położenie anteny odbiorczej.
- Zwiększ odległość między produktem a odbiornikiem.
- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
6. PRAWIDŁOWA UTYLIZACJA
Ten produkt podlega postanowieniom dyrektywy europejskiej
2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach
wskazuje, że produkt wymaga osobnej zbiórki odpadów
w Unii Europejskiej. Dotyczy to produktu
oraz wszystkich akcesoriów oznaczonych tym symbolem. Produkty
oznakowane w ten sposób nie mogą być wyrzucane wraz ze zwykłymi odpadami domowymi,
ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Szanghaj 200000 CN.
Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD
Nowa Południowa Walia 2122 Australia
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
| REPUBLIKA | Wielkiej Brytanii |
YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.
Wsparcie techniczne i certyfikat e-gwarancji
Marka : Vevor
Model : SBC90
Kategoria : Kabina do piaskowania
