SBC90 - Zandstraalkast Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Zandstraalkast
Merk	Vevor
Model	SBC90
Luchtdruk	40-120 psi
Gewicht	15,5 kg
Luchtdebiet	142 liter/min
Werkhoogte	380 mm max, 300 mm min
Meegeleverde spuitmonden	5 mm, 6 mm, 7 mm (keramisch)
Luchtaansluiting	1/4 BSP
Tankinhoud	0,09 m³
Zichtvenster	400 x 295 mm
Verlichting	Ingebouwde LED-lamp
Handschoenen	Handschoenklem inbegrepen
Voeding	230 V ~ 50 Hz (transformator)
Materiaal	Staal
Geschikte schuurmiddelen	Glasparels, siliciumcarbide, aluminiumoxide, silicazand
Montage	Vereist, handleiding inbegrepen
Garantie	Elektronisch certificaat op vevor.com/support
Onderhoud	Controleer de ontluchtingsopening, reinig na gebruik
Veiligheidsinstructies	Lees de handleiding voor gebruik, draag PBM

Veelgestelde vragen - SBC90 Vevor

Hoe monteer ik de zandstraalkast SBC90?

De montage staat in de handleiding. Verbind de platen met M5x10 bouten, bevestig de kast op de trechter en de poten met M6x12 bouten, installeer het net, de LED-lamp, de handschoenen en het pistool. Gebruik teflontape op de luchtaansluitingen om lekkage te voorkomen.

Welke schuurmiddelen kan ik in deze kast gebruiken?

U kunt droge schuurmiddelen gebruiken zoals glasparels, siliciumcarbide, aluminiumoxide of silicazand. Gebruik nooit vloeistoffen of natte mengsels.

Wat is de aanbevolen luchtdruk?

Het aanbevolen drukbereik is 40 tot 120 psi, maar overschrijd 80 psi (5,5 bar) niet om veiligheidsredenen.

Hoe onderhoud ik de zandstraalkast?

Reinig na elk gebruik de binnenkant en controleer of de achterste ontluchtingsopening niet verstopt is. Vervang de spuitmonden als ze versleten zijn. Koppel de stroom en perslucht los voor onderhoud.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en gehoorbescherming. Houd het deksel gesloten tijdens gebruik. Zorg voor goede ventilatie in de werkruimte. Gebruik het pistool nooit buiten de kast.

Wat te doen als het plexiglas bekrast is?

Het plexiglas is beschermd met een verwijderbare folie. Als het bekrast is, kunt u de folie verwijderen voor een helder oppervlak. Reservefolies zijn meegeleverd (3 verpakt).

Kan ik de kast gebruiken zonder afzuigsysteem?

Het wordt sterk aanbevolen een stofafzuigsysteem te gebruiken. Zonder dit kan er stof ophopen en via de naden naar buiten worden geblazen.

Hoe vervang ik de handschoenen?

Draai de handschoenklemmen (Φ120-Φ150) op de voorplaat los, verwijder de oude handschoenen en installeer de nieuwe. Draai de klemmen goed vast voor een goede afdichting.

Wordt de kast geleverd met alle benodigde onderdelen?

Ja, de onderdelenlijst bevat alle elementen: kast, trechter, pistool, spuitmonden, handschoenen, lamp, enz. Controleer of alles aanwezig is voor de montage.

Waar vind ik technische ondersteuning of de garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support.

GEBRUIKSAANWIJZING SBC90 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZANDSTRALKAST

MODEL: SBC90

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

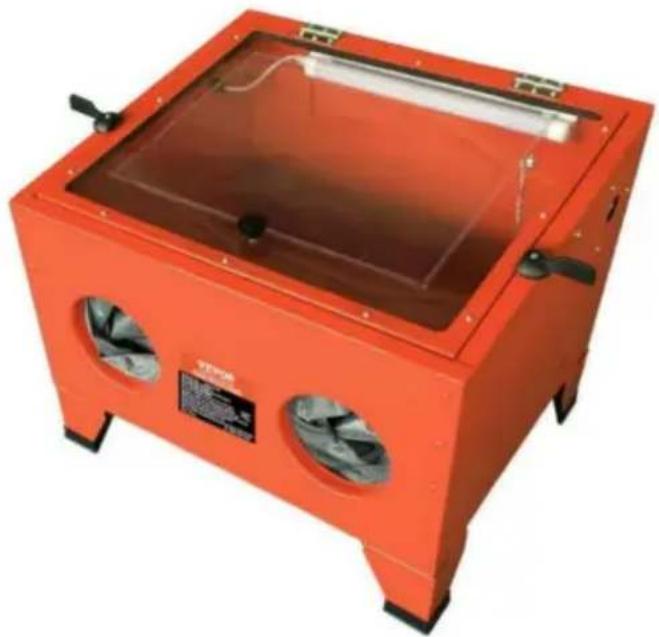

1. Beschrijving

De straalcabine SBC90 is vervaardigd uit staal met een transparant

toegangsdeksel aan de bovenzijde met interne verlichting. De binnenkant van het kijkscherm is vervangbaar.

Wordt geleverd met een straalpistool en is geschikt voor glasparels, silicium

carbide, aluminiumoxide, silicazand en andere droge media. Deze eenheid is

uitstekend geschikt voor gebruik in een grote verscheidenheid aan werkplaatsen.

2. Belangrijkste specificaties

Maximale luchtDruk	40-120 psi	Gewicht	15,5 KG
Gemiddelde lucht Stroom	142 liter/min	Werkhoogte	Maximaal 380 mm/min300 mm
Sproeiers	4,5,5,6,7 mm luchtinlaatgrootte		1/4 BSP"
Capaciteit	0,09 m3	Weergavegebied	400*295MM

3. Veiligheidsinstructies

Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de instructies in de handleiding zorgvuldig lezen.

Opmerking: Elke straalcabine produceert een krachtige stroom schurende deeltjes.

Om persoonlijk letsel of materiële schade te voorkomen, dient u deze handleiding grondig te bestuderen voordat u deze straalkast monteert, bedient of onderhoudt.

Lees de instructies voordat u het straalsysteem gebruikt!

Als u deze instructies niet opvolgt, kan dit leiden tot letsel bij de operator of schade aan het straalsysteem.

WAARSCHUWING! Het is de verantwoordelijkheid van de gebruiker om de volgende elektrische instructies te lezen, te begrijpen en na te leven.

U moet ervoor zorgen dat het risico op een elektrische schok door de installatie tot een minimum wordt beperkt door passende veiligheidsvoorzieningen. Een aardlekschakelaar (RCD)

moet in de hoofdverdeelkast worden ingebouwd. Wij raden ook aan

dat een RCD (Residual Current Device) wordt gebruikt bij alle elektrische producten, met name draagbare apparatuur die op een stopcontact is aangesloten

niet beschermd door een aardlekschakelaar.

U moet ook de volgende instructies over elektrische veiligheid lezen en begrijpen.

3.1.1 De Electricity At Work Act 1989 vereist dat alle draagbare elektrische apparaten, indien gebruikt in bedrijfspanden, worden gekeurd door een gekwalificeerde elektricien, die minstens één keer per jaar een Portable Appliance Tester (PAT) gebruikt. 3.1.2. De Health & Safety at Work Act 1974 maakt eigenaren van elektrische apparaten verantwoordelijk voor de veilige toestand van het apparaat en de veiligheid van de gebruiker van het apparaat. Neem bij twijfel over de elektrische veiligheid contact op met een gekwalificeerde elektricien. 3.1.3. U moet ervoor zorgen dat u:

ÿ Inspecteer de transformatorstekker, kabel en stekker op slijtage en schade

Zorg ervoor dat de artikelen veilig zijn voordat u ze aansluit op de netvoeding. Indien aanwezig, zijn onderdelen versleten of beschadigd. Gebruik de transformator NIET en vervang deze onmiddellijk of neem contact op met een gekwalificeerde

elektricien. Zorg ervoor dat kabels altijd beschermd zijn tegen kortsluiting en overbelasting.

Belangrijk: Controleer of de spanning aangegeven op de transformatorstekker overeenkomt met de spanning van de te gebruiken voeding. Rol voor

gebruik de kabel van de transformator af.

Probeer NIET de stekker van de transformator uit het stopcontact te trekken aan de leiding. Gebruik GEEN ander type transformator met de kast. Probeer NIET de transformatorstekker te openen of te demonteren of op te laden. Gebruik de transformatorstekker NIET om enig ander elektrisch apparaat van stroom te voorzien. Zorg ervoor dat de transformator NIET nat wordt en gebruik hem NIET in natte, vochtige omstandigheden (bijv.

Alleen binnenshuis te gebruiken).

WAARSCHUWING! Vervang NOOIT de standaard 2-polige stekker of een ander type stekker voor de transformatorstekker.

3.2 ALGEMENE VEILIGHEID

WAARSCHUWING! Zorg voor gezondheid en veiligheid, overheid en lokale overheid

Bij het gebruik worden de voorschriften met betrekking tot het gebruik van gritstralen in acht genomen bij deze apparatuur. Maak uzelf vertrouwd met de toepassingen, beperkingen en potentiële gevaren die eigen zijn aan de kast.

WAARSCHUWING! Koppel de kast los van het elektriciteitsnet en de luchttoevoer voordat u probeert accessoires te vervangen of onderhoud uit te voeren.

Onderhoud de kast in goede staat. Beschadigd vervangen of repareren

onderdelen. Gebruik alleen originele onderdelen. Niet-geautoriseerde onderdelen kunnen gevaarlijk zijn en maken de garantie ongeldig. Plaats

de kast op een geschikte werkplek en houd de ruimte schoon, netjes en opgeruimd

vrij van niet-gerelateerde materialen. Zorg voor voldoende verlichting. Gebruik alleen

droge schuurmiddelen zoals eigen merken glaskralen, siliciumcarbide, aluminiumoxide en kwartzand.

Gebruik nooit vloeistoffen en meng ze niet

vloeistoffen met een ander medium in het apparaat.

WAARSCHUWING! Draag altijd goedgekeurde oog-, gezichts- en gehoorbescherming

het bedienen van het kabinet.

Houd het bovenste deksel van de unit gesloten en beveiligd tijdens gebruik.

WAARSCHUWING! Zorg ervoor dat de juiste luchtdruk wordt gehandhaafd en niet wordt overschreden.

(Maximaal 80 psi - 5,5 bar).

Houd de straalmond altijd gericht op het werkstuk. Nooit opereren

plaats het pistool buiten de unit en gebruik de kast altijd met gesloten bovendeksel. Controleer regelmatig

of de ventilatieopening aan de achterkant van de kast vrij is

en niet geblokkeerd is en dat er voldoende ruimte is tussen de kast en

elke muur.

Zorg ervoor dat de vloer schoon is en vrij van gemorste straalmiddelen. Dragen

antislip schoenen.

Verwijder slecht passende kleding. Verwijder stropdassen, horloges, ringen en andere losse voorwerpen. Bind lang haar samen.

Houd kinderen en niet-essentiële personen uit de buurt van de werkplek. Gebruik de kast NIET voor een taak waarvoor deze niet is ontworpen. Bedien de kast NIET als er onderdelen beschadigd zijn of ontbreken.

Dit kan defecten en/of persoonlijk letsel veroorzaken.

Bedien de kast NIET met het toegangsdeksel aan de bovenzijde (transparant bovendeksel) geopend.

Ga NIET op de kast staan.

Zorg ervoor dat de kast NIET nat wordt en gebruik hem NIET op vochtige of natte locaties of gebieden waar condensatie aanwezig is. Bedien de kast NIET als u moe bent of onder invloed bent

van alcohol, drugs of bedwelmende medicijnen. Laat

de kast NIET onbeheerd achter. Wanneer het niet in gebruik is,

koppel het los van het elektriciteitsnet en de lucht

levering.

OPMERKING! Wij raden u ten zeerste aan een geschikt stofafzuigsysteem te gebruiken met dit toestel.

Als er geen stofafzuiging wordt toegepast, kunnen media uit de voegen worden gedrukt doordat de druk zich opbouwt.

4. Hoofdconstructie

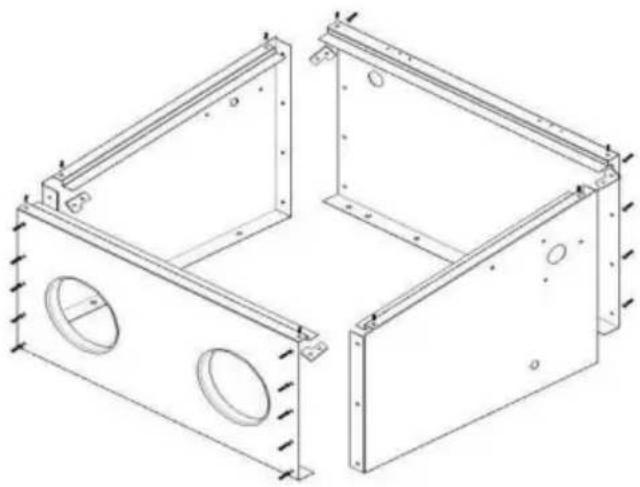

4.1 Verbind vier platen met bouten (M5x10) en moeren. Let op: er zijn vier bevestigingsvellen voor hoekgebruik. De voorplaat bevindt zich altijd op de zijplaat.

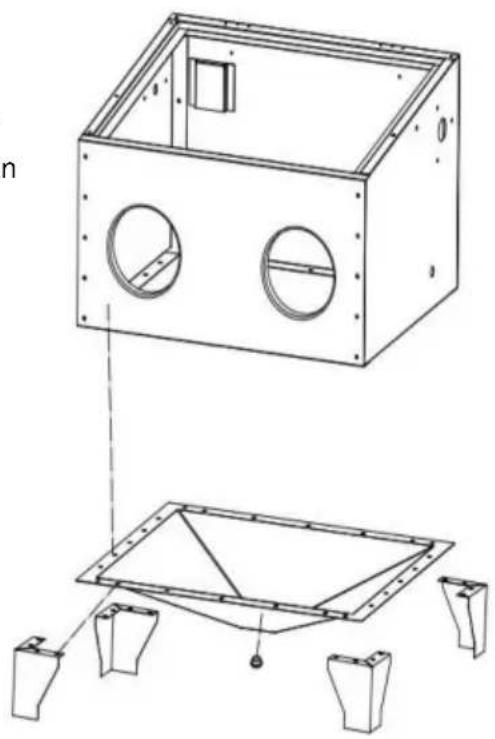

4.2 Gebruik M6x12 bouten om te verbinden

kast, trechter en voeten. Houd er rekening mee dat de bouten van onderen door de kast en de moer moeten worden gestoken.

Let op: Bij lage temperatuur is de kunststof beenbescherming erg stijf.

Week ze in warm water tot ze zacht worden.

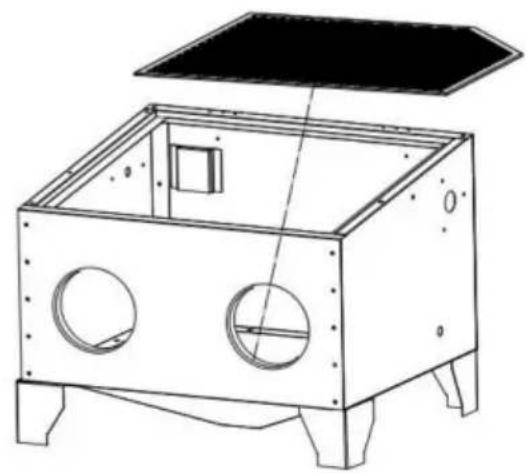

4.3 Plaats het net in de kast.

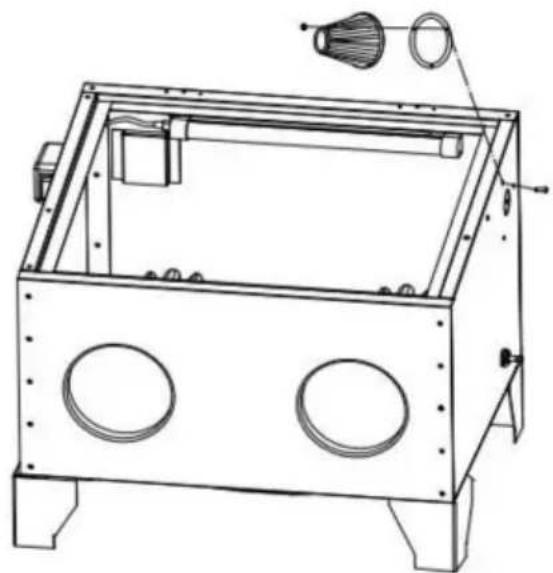

4.5 Monteer het filter.

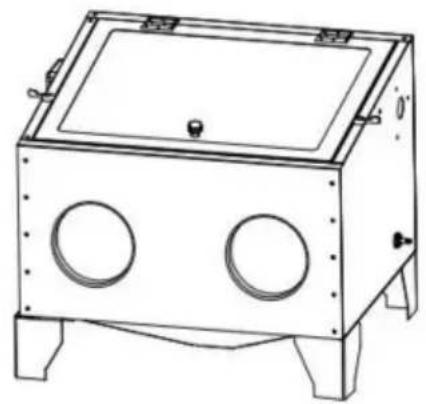

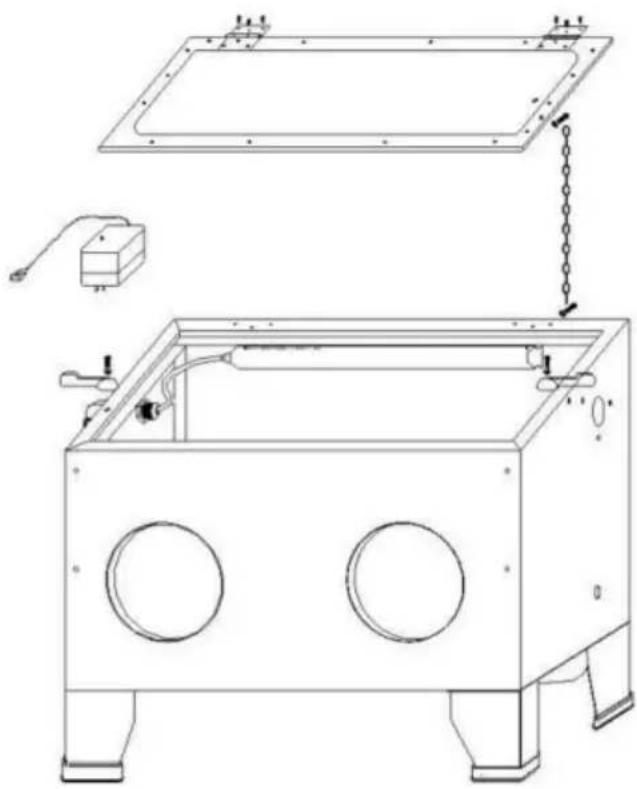

4.6 Verbind de scharnieren in de bovenste deur met ST4*8-schroeven aan het kastje.

Monteer de ketting met M6x12-schroef en draai deze vast. Monteer twee bakelieten sloten op de kast met M6x20-schroeven. Monteer de deurgreep op het plexiglas en zet deze vast met M8*12-schroeven.

Trek de buitenste laag plexiglas van het oppervlak weg om het glas na volledige montage helder te maken.

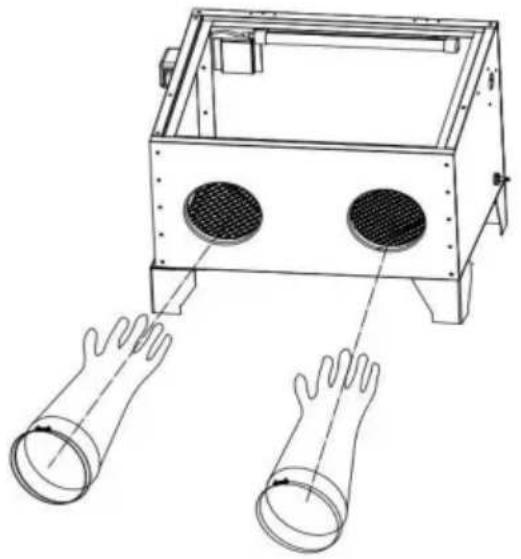

4.7 Monteer de handschoenen aan de voorplaat met klemmen y120-y150.

4.8 Controleer na voltooiing van de volledige montage alle schroeven en draai ze vast. Vul de opening in de hoek met siliconenkit om de afdichting te verbeteren.

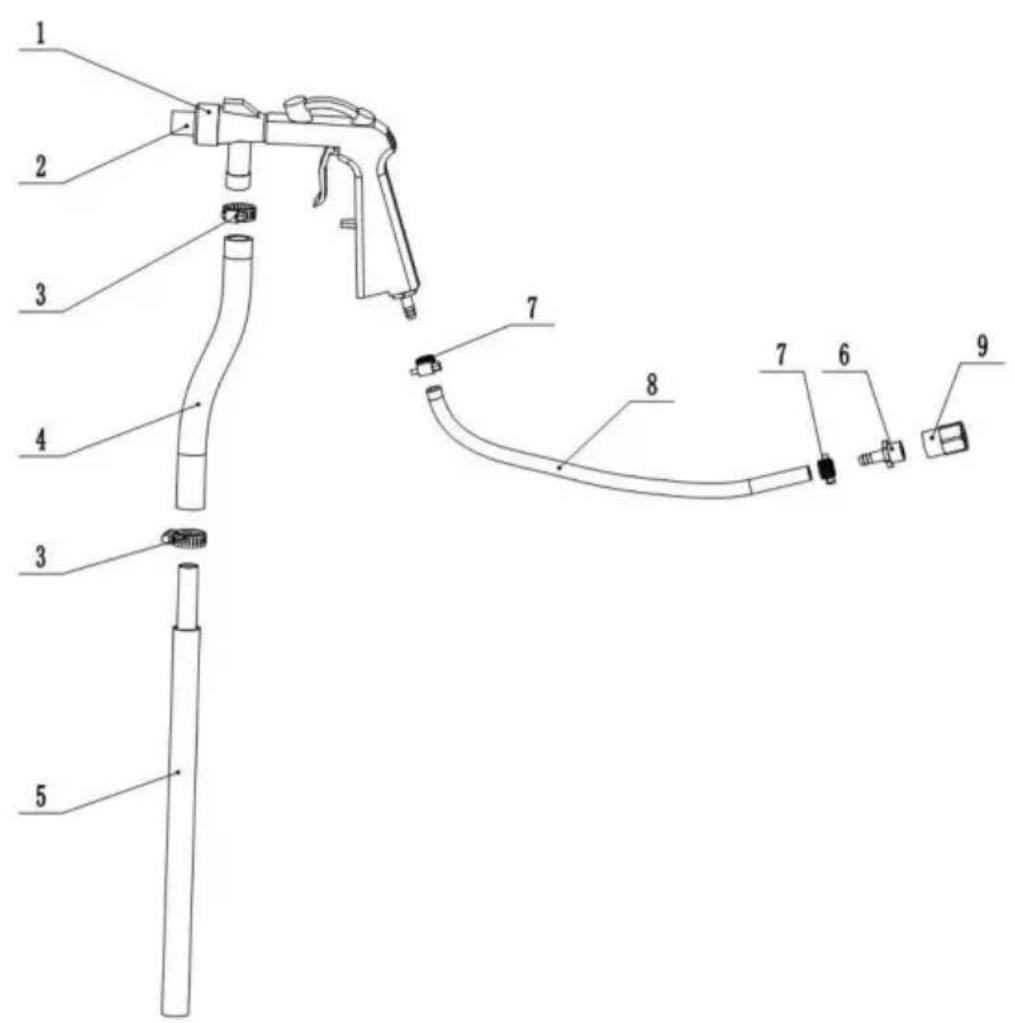

Monteer het straalpistool.

1. Sluit de zandslang (nr. 4) aan op het pistool (nr. 2) en klem deze vast (nr. 3). Sluit de zandbuis (nr. 5) aan op de zandslang en klem deze vast.
2. Sluit de luchtslang (nr. 8) aan op het pistool en klem deze vast (nr. 7). Sluit vervolgens de luchtconnector (nr. 6) en de binnendraadconnector (nr. 9) aan. Draai 5 cirkels teflontape met de klok mee op de luchtconnector om lekkage te voorkomen.

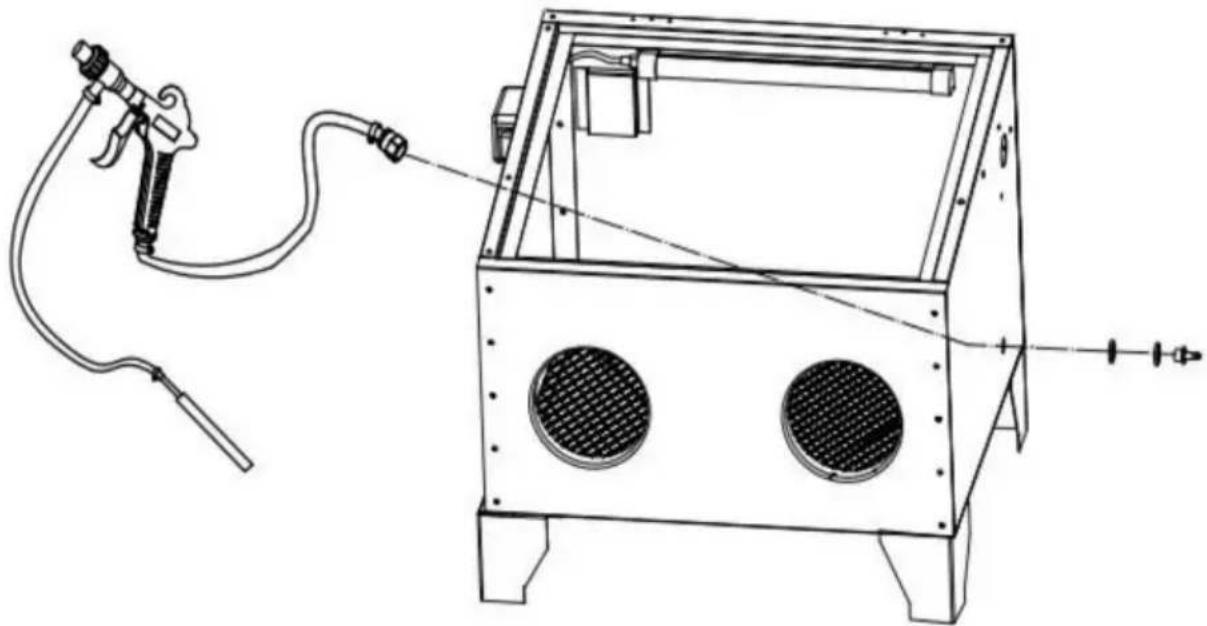

Installeer het zandstraalpistool, het rubber en de metalen ring op de binnenschroefdraadconnector van de rechter kastplaat.

Houd er rekening mee dat u indien nodig de teflontape voor de connector moet omwikkelen om zeker te zijn van geen luchtlek.

Belangrijke notitie:

1. Vanwege logistieke redenen kunnen enkele metalen platen licht vervormd zijn, wat met eenvoudig gereedschap gecorrigeerd kan worden. Normaal gesproken is dat gemakkelijk te doen. Maar raadpleeg de klantenservice als de correctie nog steeds niet op zijn plaats is nadat u het hebt geprobeerd. Medewerkers van de klantenservice zullen zorgen voor juiste oplossingen op tijd.
2. Het afdichtingsschuim kan vooraf met een schroevendraaier worden doorboord tijdens de montage om de installatie van schroeven te vergemakkelijken (de gaten zouden verborgen zijn door het afdichtingsschuim).

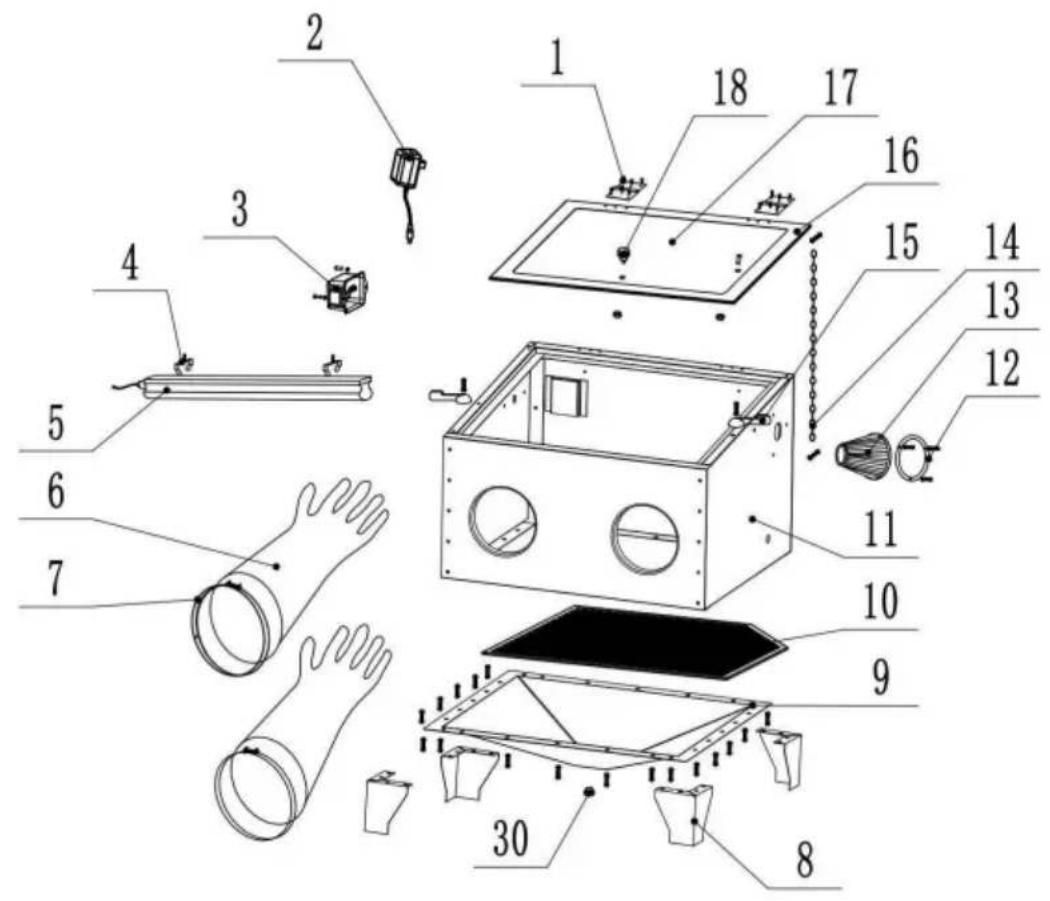

Onderdelenlijst

Nee.	Beschrijving	AANTAL
1	Scharnier	2
1-1 Zelftappende schroef ST4*8		6
2	Transformer	1
3	Schakelkast	1
3-1 Kruisschroef en moer M5*10		2
4	Klem voor LED-lamp	2
4-1 Kruisschroef en moer voor lampklem M4*6		2
5	LED lamp	1
6	Handschoen (paar)	1
7	Handschoenklemÿ120-ÿ150	2
8	Kast voet	4
9	Zand trechter	1
9-1 Kruisschroef en moer voor trechter M6*12		28
10	Werkend netto	1
11	Kastje	1
11-1 Kruisschroef en moer voor kast M5*10		26
12	Filterplaat	1
12-1 Kruisschroef en moer voor filterplaat M4*20		3
13	Filter	1
14	Ketting	1
14-1 Kruisschroef en moer voor ketting M6*12		1
15	Bakelieten kluisje	2
15-1	Schroef en contramoer voor bakelietkast M6*20	2
16	Plexiglas metalen frame	1
17	Plexiglas	1
17-1	Plexiglas-film (geplakt1,verpakt 3)	4
18	Deurgreep	1
18-1	Moer voor deurkruk M8*12	1
19	Straalpistool (met 1 mondstuk en 1 luchtaansluiting)	1
20	Luchtslang	1
21	Luchtslangklem ÷8-ÿ12	2
22	Zandpijp	1
23	Zandslang	1
24	Zandslangklem ÷16-ÿ25	2
25	Luchtconnector 1/4ÿÿ6	2
26	Binnendraadaansluiting 1/4ÿ	1
27	Rubberen ring voor binnendraadconnector ÷12,5 1
28	Stalen ring voor binnendraadconnector ÷13	1
29	keramisch mondstuk (5 mm, 6 mm, 7 mm)	3
30	Onder kaft	1
31	Teflon tape	1

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker ongeldig maken om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Als dit niet volgens de instructies wordt geïnstalleerd en gebruikt, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt op radio- of televisieontvangst, wat kan worden bepaald door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

6. CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een gekruiste kliko

geeft aan dat het product gescheiden afval vereist

inzameling in de Europese Unie. Dit geldt voor het product

en alle accessoires gemarkeerd met dit symbool. Producten

die als zodanig zijn gemarkeerd, mogen niet bij het normale huishoudelijke afval worden weggegooid

maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.
