SBC90 - Sandstrahlkabine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Sandstrahlkabine
Marke	Vevor
Modell	SBC90
Luftdruck	40-120 psi
Gewicht	15,5 kg
Luftdurchsatz	142 Liter/min
Arbeitshöhe	380 mm max, 300 mm min
Mitgelieferte Düsen	5 mm, 6 mm, 7 mm (Keramik)
Luftanschluss	1/4 BSP
Behälterkapazität	0,09 m³
Sichtbereich	400 x 295 mm
Beleuchtung	Integrierte LED-Lampe
Handschuhe	Handschuhklemmen inklusive
Stromversorgung	230 V ~ 50 Hz (Transformator)
Material	Stahl
Kompatible Schleifmittel	Glaskugeln, Siliciumcarbid, Aluminiumoxid, Quarzsand
Montage	Erforderlich, Anleitung enthalten
Garantie	Elektronisches Zertifikat auf vevor.com/support
Wartung	Abluftöffnung prüfen, nach Gebrauch reinigen
Sicherheitshinweise	Bedienungsanleitung vor Gebrauch lesen, PSA tragen

Häufig gestellte Fragen - SBC90 Vevor

Wie montiere ich die Sandstrahlkabine SBC90?

Die Montage ist in der Anleitung detailliert beschrieben. Die Platten sind mit den M5x10-Schrauben zu verbinden, der Schrank auf den Trichter und die Füße mit M6x12-Schrauben zu befestigen, Netz, LED-Lampe, Handschuhe und Pistole zu installieren. Verwenden Sie Teflonband an den Luftanschlüssen, um Lecks zu vermeiden.

Welche Schleifmittel kann ich in dieser Kabine verwenden?

Sie können trockene Schleifmittel wie Glaskugeln, Siliciumcarbid, Aluminiumoxid oder Quarzsand verwenden. Verwenden Sie niemals Flüssigkeiten oder feuchte Mischungen.

Was ist der empfohlene Luftdruck?

Der empfohlene Druckbereich liegt zwischen 40 und 120 psi, aber überschreiten Sie aus Sicherheitsgründen nicht 80 psi (5,5 bar).

Wie warte ich die Sandstrahlkabine?

Reinigen Sie nach jedem Gebrauch das Innere und prüfen Sie, ob die hintere Abluftöffnung nicht verstopft ist. Ersetzen Sie Düsen, wenn sie abgenutzt sind. Trennen Sie vor Wartungsarbeiten die Stromversorgung und die Druckluft.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie stets Schutzbrille und Gehörschutz. Halten Sie den Deckel während des Betriebs geschlossen. Sorgen Sie für gute Belüftung des Arbeitsbereichs. Betreiben Sie die Pistole niemals außerhalb der Kabine.

Was tun, wenn das Plexiglas zerkratzt ist?

Das Plexiglas ist durch eine abziehbare Folie geschützt. Bei Kratzern können Sie die Folie abziehen, um eine klare Oberfläche zu erhalten. Ersatzfolien sind beigelegt (3 Stück verpackt).

Kann ich die Kabine ohne Absaugsystem verwenden?

Es wird dringend empfohlen, ein Staubabsaugsystem zu verwenden. Ohne dieses kann sich Druck aufbauen, der Staub ansammelt und durch die Fugen schleudert.

Wie ersetze ich die Handschuhe?

Schrauben Sie die Handschuhklemmen (Φ120-Φ150) an der Frontplatte ab, entfernen Sie die alten Handschuhe und setzen Sie neue ein. Ziehen Sie die Klemmen fest an, um die Abdichtung zu gewährleisten.

Wird die Kabine mit allen notwendigen Teilen geliefert?

Ja, die Teileliste umfasst alle Komponenten: Schrank, Trichter, Pistole, Düsen, Handschuhe, Lampe usw. Überprüfen Sie vor der Montage, dass nichts fehlt.

Wo finde ich technischen Support oder die Garantie?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG SBC90 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Sandstrahlschrank

MODELL:SBC90

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SANDSTRAHLSCHRANK

MODELL:SBC90

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

1. Beschreibung

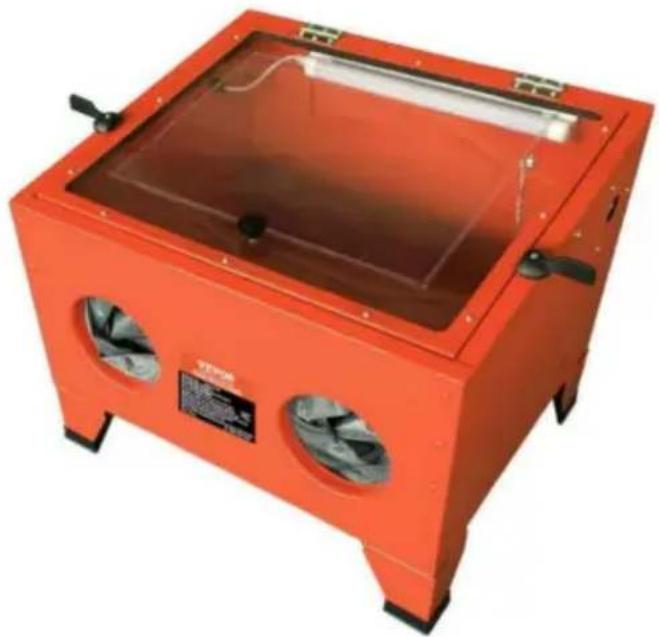

Die SBC90 Strahlkabine ist aus Stahl mit transparentem

Zugangsdeckel oben mit Innenbeleuchtung. Die Innenseite des Sichtfensters ist austauschbar.

Das Gerät wird mit einer Strahlpistole geliefert und ist für Glasperlen, Silikon

Hartmetall, Aluminiumoxid, Quarzsand und alle anderen trockenen Medien. Dieses Gerät ist

hervorragend für den Einsatz in den unterschiedlichsten Werkstätten geeignet.

2. Hauptspezifikationen

Max Air Druck	40-120 psi	Gewicht	15,5 kg
Durchschnittliche Luft Fließen	142 Liter/Min	Arbeitshöhe	Maximal 380 mm /Min 300 mm
Düsen	4,5,5,6,7 mm Lufteinlassgröße		1/4 BSP"
Kapazität	0,09 m3	Sichtfeld	400*295 MM

3. Sicherheitshinweise

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen

Lesen Sie das Handbuch sorgfältig durch.

Hinweis: Jede Strahlkabine erzeugt einen starken Strahlpartikelstrom.

Um Personen- oder Sachschäden zu vermeiden, lesen Sie dieses Handbuch gründlich durch, bevor Sie diese Strahlkabine zusammenbauen, bedienen oder warten.

Bitte lesen Sie die Anleitung, bevor Sie die Strahlanlage in Betrieb nehmen!

Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen des Bedieners sowie zu Schäden an der Strahlanlage führen.

3.1. ELEKTRISCHE SICHERHEIT

ZUR DIREKTEN NETZSTROMVERWENDUNG MIT DEM TRANSFORMATOR

STECKER.

WARNUNG! Es liegt in der Verantwortung des Benutzers, diese zu lesen, zu verstehen und einzuhalten mit den folgenden elektrischen Anweisungen.

Sie müssen sicherstellen, dass das Risiko eines Stromschlags durch die Installation von geeigneten Sicherheitseinrichtungen minimiert wird. Ein RCCB (Residual Current Circuit Breaker)

sollte in die Hauptverteilung integriert werden. Wir empfehlen außerdem

dass ein RCD (Residual Current Device) bei allen elektrischen Produkten verwendet wird, insbesondere bei tragbaren Geräten, die an eine Stromversorgung angeschlossen sind

nicht durch einen FI-Schutzschalter geschützt.

Sie müssen außerdem die folgenden Anweisungen lesen und verstehen

elektrische Sicherheit.

3.1.1 Das Electricity At Work Act 1989 schreibt die Verwendung aller tragbaren Elektrogeräte vor

Geräte, die in Geschäftsräumen verwendet werden, müssen von einem qualifizierten

Elektriker, der mindestens einmal im Jahr einen tragbaren Gerätetester (PAT) verwendet.

3.1.2. Das Gesetz über Gesundheit und Sicherheit am Arbeitsplatz von 1974 macht Besitzer von Elektrogeräten zur Pflicht

Geräte verantwortlich für den sicheren Zustand des Gerätes und der

Sicherheit des Gerätebedieners. Wenn Sie Zweifel hinsichtlich der elektrischen Sicherheit haben, wenden Sie sich

an einen qualifizierten Elektriker.

3.1.3. Sie müssen Folgendes sicherstellen:

Überprüfen Sie den Transformatorstecker, das Kabel und den Stecker auf Abnutzung und Beschädigung

Stellen Sie sicher, dass die Gegenstände sicher sind, bevor Sie sie an das Stromnetz anschließen. Wenn überhaupt

Teile abgenutzt oder beschädigt sind. Benutzen Sie den Transformator NICHT und sofort

Ersetzen Sie es oder wenden Sie sich an einen qualifizierten

Elektriker. Stellen Sie sicher, dass die Kabel stets vor Kurzschluss und Überlast geschützt sind. Wichtig:

Überprüfen Sie, ob die auf dem Transformatorstecker angegebene Spannung der entspricht

identisch mit dem zu verwendenden Netzteil. Wickeln Sie

das Kabel vor dem Gebrauch vom Transformator ab.

Versuchen Sie NICHT, den Stecker des Transformators aus der Steckdose zu ziehen, indem Sie die Führung.

Verwenden Sie KEINEN anderen Transformatortyp mit dem Schrank. Versuchen Sie NICHT,

den Stecker des Transformators oder des Ladegeräts zu öffnen oder zu demontieren

Base.

Verwenden Sie den Transformatorstecker NICHT, um andere elektrische Geräte mit Strom zu versorgen. Lassen

Sie den Transformator NICHT nass werden und verwenden Sie ihn NICHT in nasser, feuchter Umgebung (zum Beispiel

nur Innen benutzen).

WARNUNG! Ersetzen Sie NIEMALS den Standard-2-poligen Stecker oder einen anderen Stecker, für den Trafostecker.

3.2 ALLGEMEINE SICHERHEIT

WARNUNG! Sorgen Sie für Gesundheit und Sicherheit gemäß den Vorschriften von Regierung und Kommunalbehörden für den Einsatz von Strahlmitteln bei der Verwendung dieses Geräts. Machen Sie sich mit den Anwendungen, Einschränkungen und potenziellen Gefahren vertraut, die vom Schrank ausgehen.

WARNUNG! Trennen Sie den Schrank von der Netzstrom- und Luftversorgung, bevor Sie Zubehörteile austauschen oder Wartungs- oder Reparaturarbeiten durchführen.

Halten Sie den Schrank in gutem Zustand. Ersetzen oder reparieren Sie beschädigte Teile. Verwenden Sie nur Originalteile. Nicht zugelassene Teile können gefährlich sein und führen zum Erlöschen der Garantie.

Stellen Sie den Schrank in einem geeigneten Arbeitsbereich auf und halten Sie den Bereich sauber und frei von nicht verwandten Materialien. Sorgen Sie für ausreichende Beleuchtung.

Verwenden Sie nur trockene Schleifmittel wie Markenglasperlen, Siliziumkarbid, Aluminiumoxid und Quarzsand. Verwenden Sie niemals Flüssigkeiten oder Mischungen von Flüssigkeiten mit einem anderen Medium im Gerät.

WARNUNG! Tragen Sie immer einen zugelassenen Augen- oder Gesichtsschutz und Gehörschutz, wenn Sie den Schrank bedienen.

Halten Sie den oberen Deckel des Geräts während der Verwendung geschlossen und gesichert.

WARNUNG! Stellen Sie sicher, dass der richtige Luftdruck beibehalten und nicht überschritten wird. (Max. 80 psi – 5,5 bar).

Halten Sie die Strahldüse immer auf das Werkstück gerichtet. Betreiben Sie die Pistole niemals außerhalb des Geräts und verwenden Sie den Schrank immer mit geschlossenem Deckel. Überprüfen Sie regelmäßig, ob die Abluftöffnung an der Rückseite des Schranks frei und nicht blockiert ist und dass genügend Platz zwischen dem Schrank und jeder Wand ist.

Stellen Sie sicher, dass der Boden sauber und frei von Strahlmittelverschüttungen ist. Tragen Sie rutschfeste Schuhe.

Entfernen Sie schlecht sitzende Kleidung. Entfernen Sie Krawatten, Uhren, Ringe und anderen losen Schmuck und binden Sie lange Haare zusammen bzw. zurück.

Halten Sie Kinder und unbeteiligte Personen vom Arbeitsbereich fern. Benutzen Sie den Schrank NICHT für Aufgaben, für die er nicht vorgesehen ist. Betreiben Sie den Schrank NICHT, wenn Teile beschädigt sind oder fehlen.

Dies kann zu Störungen und/oder Verletzungen führen.

Betreiben Sie den Schrank NICHT mit geöffneter oberer Zugangsklappe (transparente obere Klappe „1“). Stellen Sie sich NICHT auf den Schrank. Das Gehäuse darf nicht nass werden und darf nicht an feuchten oder nassen Orten oder in Bereichen verwendet werden, wo es Kondenswasser gibt. Bedienen Sie den Schrank NICHT, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschenden Medikamenten stehen.

Lassen Sie den Schrank NICHT unbeaufsichtigt.

Trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz und von der Luftzufuhr.

HINWEIS! Wir empfehlen dringend, eine geeignete Staubabsaugung zu verwenden

mit diesem Gerät verwendet werden.

Ohne Staubabsaugung kann es zu Medienaustritt aus den Fugen kommen, wenn sich Druck aufbaut.

4. Hauptkonstruktion

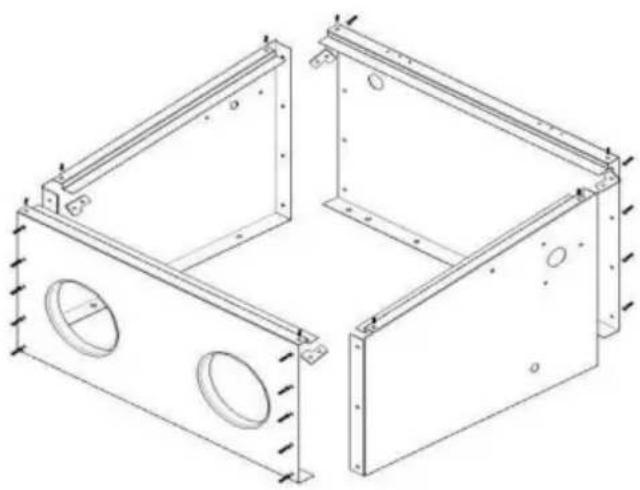

4.1 Vier Platten mit Schrauben (M5x10) und Muttern verbinden. Bitte beachten Sie, dass es vier Befestigungsbleche für den Eckgebrauch gibt. Die Frontplatte liegt immer auf der Seitenplatte.

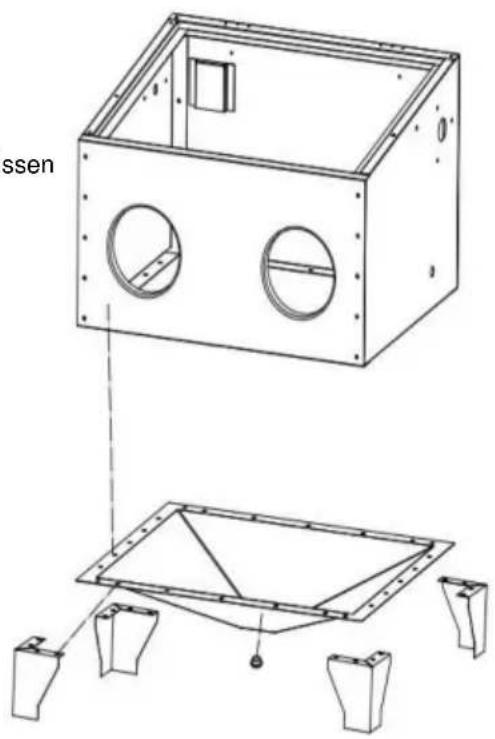

4.2 Mit M6x12 Schrauben verbinden

Schrank, Trichter und Füße. Bitte beachten Sie, dass die Schrauben vom Gehäuse und der Mutter eingesetzt werden müssen vom Boden

Hinweis: Bei niedrigen Temperaturen wird der Beinschutz aus Kunststoff sehr steif.

Weichen Sie sie in warmem Wasser ein, bis sie weich werden.

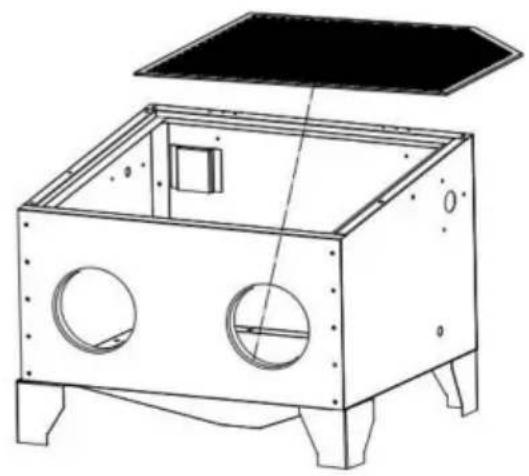

4.3 Legen Sie das Netz in den Schrank.

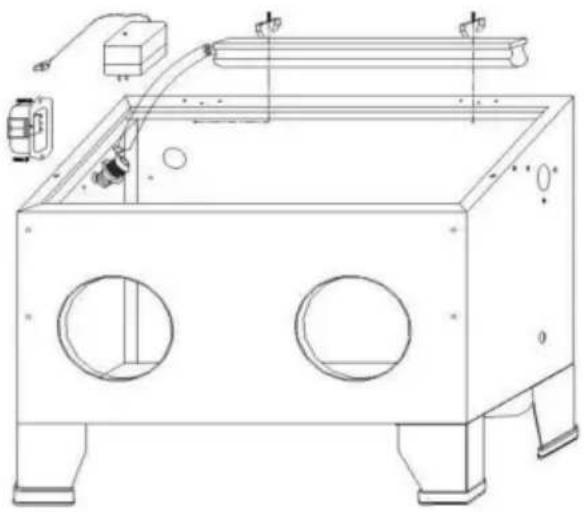

4.4 Montieren Sie die LED-Lampe und den Schaltkasten.

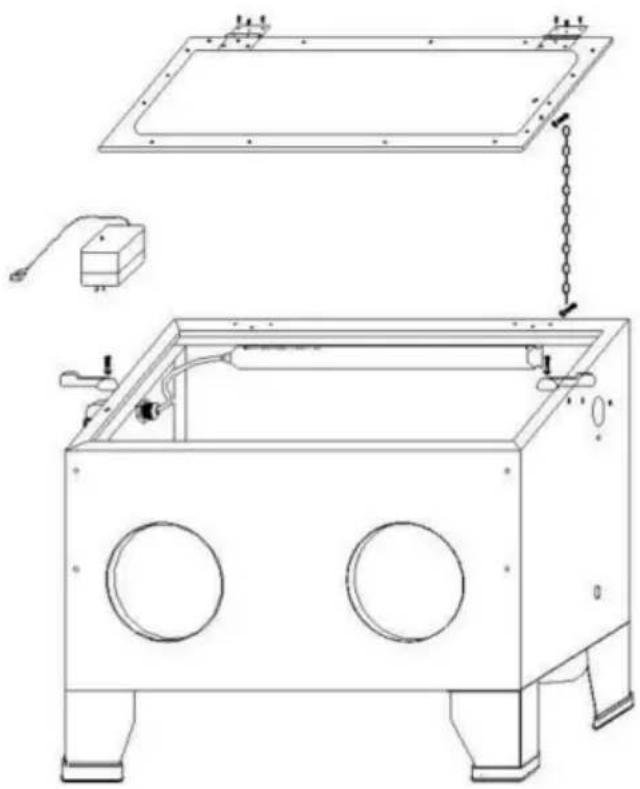

4.6 Befestigen Sie die Scharniere in der oberen Tür mit einer ST4*8-Schraube am Schrank.

Kette mit M6x12 montieren

schrauben und festziehen.

Montieren Sie zwei Bakelit-Spinde

am Gehäuse mit Schraube M6x20 befestigen.

Montieren Sie den Türgriff an der

Plexiglas und ziehen Sie es fest. M8*12

Bitte ziehen Sie die äußere

Plexiglasschicht von der Oberfläche ab, um das Glas nach der vollständigen Montage klar zu machen.

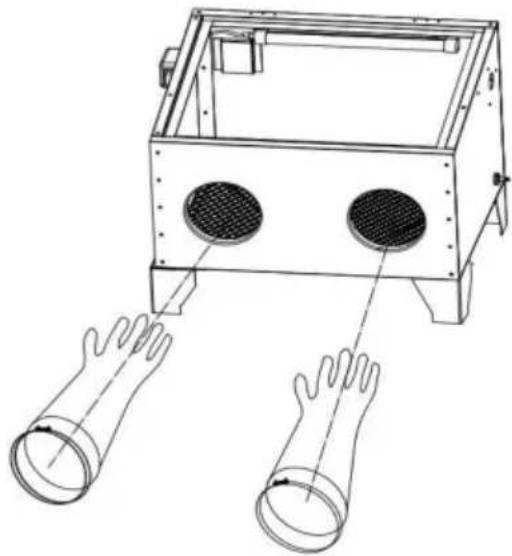

4.7 Befestigen Sie die Handschuhe mit Klammern (120-150) an der Frontplatte.

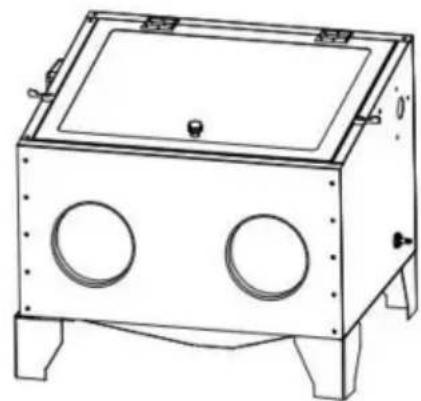

4.8 Nach Abschluss der Montage alle Schrauben prüfen und festziehen. Zur Verbesserung der Abdichtung die Eckspalte vollständig mit Silikondichtmasse füllen.

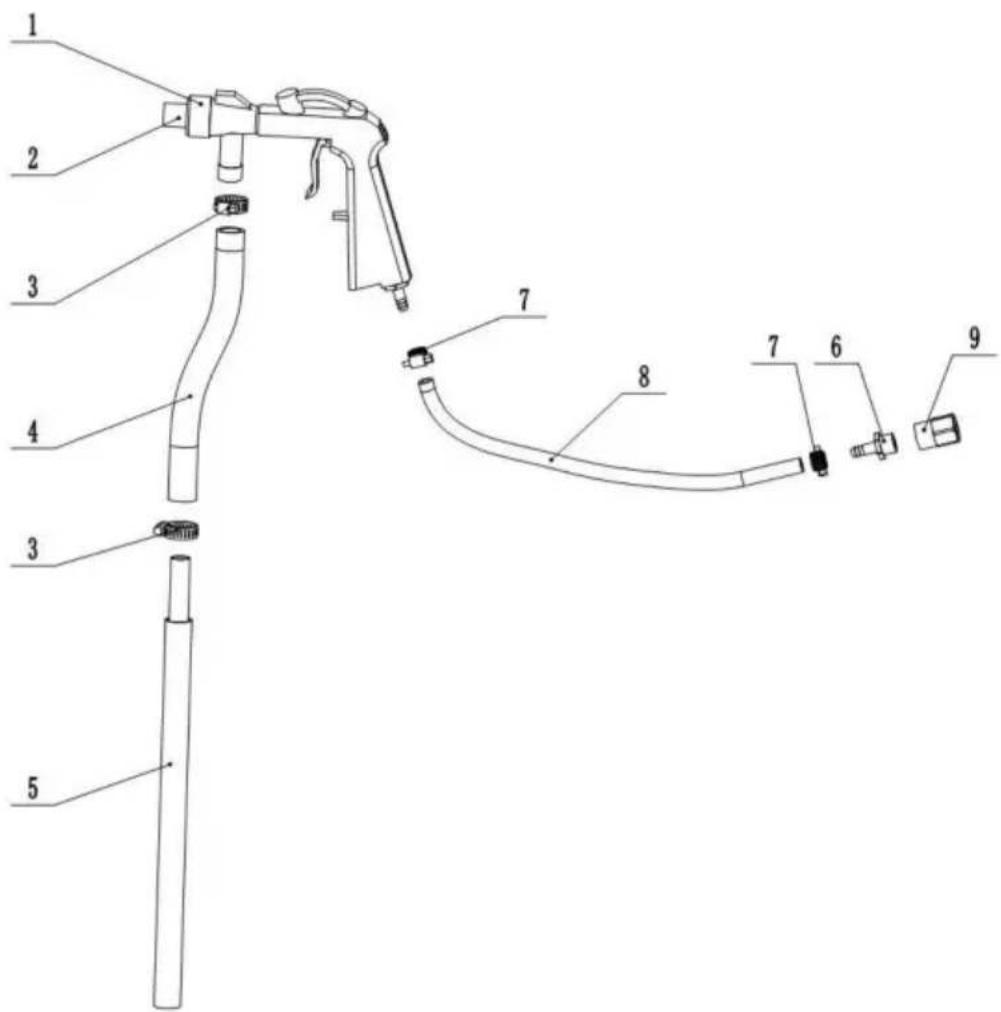

Strahlpistole zusammenbauen

1. Sandschlauch (Nr. 4) mit Pistole (Nr. 2) verbinden und festklemmen (Nr. 3). Sandrohr (Nr. 5) mit Sandschlauch verbinden und festklemmen.
2. Luftschlauch (Nr. 8) mit Pistole verbinden und festklemmen (Nr. 7). Schließen Sie dann den Luftanschluss (Nr. 6) und den Innengewindeanschluss (Nr. 9) an. Bitte wickeln Sie 5 Kreise Teflonband im Uhrzeigersinn um den Luftanschluss, um ein Auslaufen zu vermeiden.

Installieren Sie die Sandstrahlpistole, die Gummi- und Metallscheibe am Innengewindeanschluss der rechten Schrankplatte.

Bitte beachten Sie, dass Sie bei Bedarf das Teflonband für den Anschluss umwickeln müssen, um sicherzugehen, dass kein Luftverlust entsteht.

Wichtiger Hinweis:

1. Aus logistischen Gründen kann es bei einigen Blechen zu leichten Abweichungen kommen, die verformt sein können, was mit einfachen Mitteln korrigiert werden könnte. Normalerweise ist es leicht zu beheben. Bitte wenden Sie sich jedoch an den Kundendienst, wenn die Korrektur nach dem Versuch immer noch nicht gelingt. Das Kundendienstpersonal wird rechtzeitig die richtigen Lösungen anbieten.
2. Der Dichtungsschaum kann vor der Montage mit einem Schraubenzieher durchstochen werden, um die Installation von Schrauben zu erleichtern (die Löcher wären durch den Dichtungsschaum verdeckt).

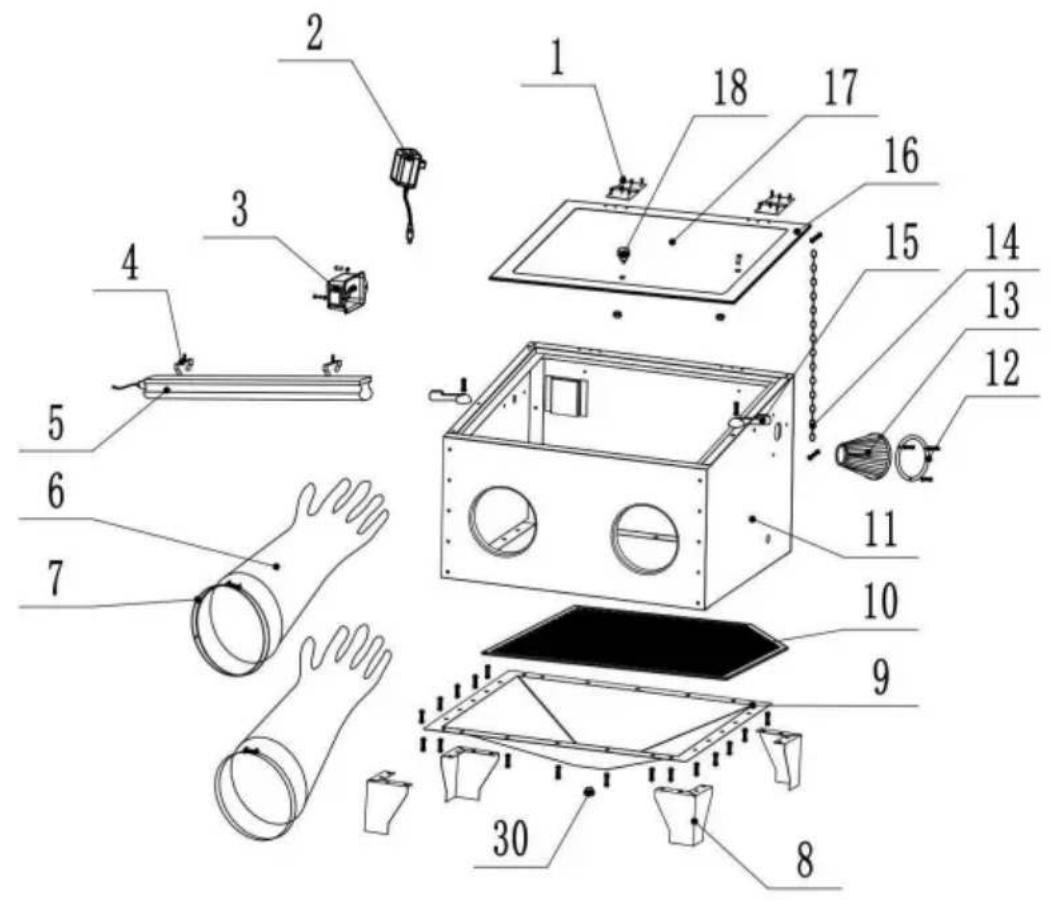

Liste der Einzelteile

NEIN.	Beschreibung	Menge
1	Scharnier	2
1-1 Blechschraube ST4*8		6
2	Transformer	1
3	Schaltkasten	1
3-1 Kreuzschraube und Mutter M5*10		2
4	Klemme für LED-Lampe	2
4-1 Kreuzschraube und Mutter für Lampenklemme M4*6		2
5	LED-Lampe	1
6	Handschuh (Paar)	1
7	Handschuhklemmeÿ120-ÿ150	2
8	Schrankfuß	4
9	Sandtrichter	1
9-1 Kreuzschraube und Mutter für Trichter M6*12		28
10	Arbeitsnetz	1
11	Kabinett	1
11-1 Kreuzschraube und Mutter für Gehäuse M5*10		26
12	Filterplatte	1
12-1 Kreuzschraube und Mutter für Filterplatte M4*20		3
13	Filter	1
14	Kette	1
14-1 Kreuzschraube und Mutter für Kette M6*12		1
15	Bakelit-Schließfach	2
15-1 Schraube und Kontermutter für Bakelit-Schließfach M6*20		2
16	Plexiglas-Metallrahmen	1
17	Plexiglas	1
17-1 Plexiglasfolie (geklebt1, verpackt3)		4
18 Türgriff		1
18-1 Mutter für Türgriff M8*12		1
19	Strahlpistole (mit 1 Düse und 1 Luftanschluss)	1
20	Luftschlauch	1
21	Luftschlauchschelle y8-y12	2
22 Sandrohr		1
23 Sandschlauch		1
24 Sandschlauchklemme y16-y25		2
25	Luftanschluss 1/4 Zoll y6	2
26	Innengewindeanschluss 1/4 y	1
27 Gummischeibe für Innengewindeanschluss y12,5 1
28	Stahlscheibe für Innengewindeanschluss y13	1
29	Keramikdüse (5mm, 6mm, 7mm)	3
30	Untere Abdeckung	1
31	Teflonband	1

5. FCC-Informationen

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.

Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des

Geräts erlöschen lassen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Produkts erlöschen lassen.

von der Partei genehmigt. Der für die Einhaltung verantwortliche Benutzer kann zum Erlöschen der Rechte des Benutzers führen Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für

ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine

Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten des Produkts festgestellt werden kann,

wird der Benutzer aufgefordert, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

6. RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

bedeutet, dass das Produkt getrennt entsorgt werden muss

in der Europäischen Union. Dies gilt für das Produkt

und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte,

die als solche gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden,

sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Ort, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat

3.1. ELEKTRISCHE SICHERHEIT

BEZÜGLICH DER DIREKTEN NETZSTROMVERWENDUNG MIT DEM TRANSFORMATOR

PLUG.
