SBC90 - Sandblästringskabin Vevor - Gratis bruksanvisning och manual

Produkttyp	Sandblästerkabinett
Märke	Vevor
Modell	SBC90
Lufttryck	40-120 psi
Vikt	15,5 kg
Luftflöde	142 liter/min
Arbetshöjd	380 mm max, 300 mm min
Medföljande munstycken	5 mm, 6 mm, 7 mm (keramik)
Luftanslutning	1/4 BSP
Behållarens kapacitet	0,09 m³
Visningsområde	400 x 295 mm
Belysning	Inbyggd LED-lampa
Handskar	Handskklämma ingår
Strömförsörjning	230 V ~ 50 Hz (transformator)
Material	Stål
Kompatibla slipmedel	Glaspärlor, kiselkarbid, aluminiumoxid, kiselsand
Montering	Krävs, bruksanvisning medföljer
Garanti	Elektroniskt certifikat på vevor.com/support
Underhåll	Kontrollera avluftningsventilen, rengör efter användning
Säkerhetsanvisningar	Läs manualen innan användning, bär personlig skyddsutrustning

Vanliga frågor - SBC90 Vevor

Hur monterar man sandblästerkabinettet SBC90?

Monteringen beskrivs i bruksanvisningen. Du måste ansluta plattorna med M5x10-bultar, fästa skåpet på tratten och benen med M6x12-bultar, installera nätet, LED-lampan, handskarna och pistolen. Använd teflontejp på luftanslutningarna för att undvika läckage.

Vilka slipmedel kan jag använda i detta kabinett?

Du kan använda torra slipmedel som glaspärlor, kiselkarbid, aluminiumoxid eller kiselsand. Använd aldrig vätskor eller våta blandningar.

Vilket lufttryck rekommenderas?

Det rekommenderade tryckintervallet är 40 till 120 psi, men överskrid inte 80 psi (5,5 bar) av säkerhetsskäl.

Hur underhåller man sandblästerkabinettet?

Efter varje användning, rengör insidan och kontrollera att avluftningsventilen bakom inte är blockerad. Byt ut munstyckena om de är slitna. Koppla bort strömförsörjningen och tryckluften före underhåll.

Vilka säkerhetsåtgärder bör vidtas?

Bär alltid skyddsglasögon och hörselskydd. Håll locket stängt under drift. Se till att arbetsområdet är väl ventilerat. Använd aldrig pistolen utanför kabinettet.

Vad gör man om plexiglaset är repat?

Plexiglaset är skyddat av en avtagbar film. Om det är repat kan du ta bort filmen för att få en klar yta. Reservfilmer medföljer (3 förpackade).

Kan jag använda kabinettet utan sugning?

Det rekommenderas starkt att använda ett dammsugningssystem. Utan det kan trycket samla damm och kasta ut det genom tätningarna.

Hur byter man handskar?

Skruva loss handskklämmorna (Φ120-Φ150) på frontplattan, ta bort de gamla handskarna och sätt i de nya. Dra åt klämmorna ordentligt för att säkerställa täthet.

Levereras kabinettet med alla nödvändiga delar?

Ja, delistan innehåller alla komponenter: skåp, tratt, pistol, munstycken, handskar, lampa, etc. Kontrollera att inget saknas före montering.

Var hittar man teknisk support eller garanti?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support.

BRUKSANVISNING SBC90 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SANDBLASTERSKÅP

MODELL: SBC90

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SANDBLASTERSKÅP

MODELL: SBC90

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. Beskrivning

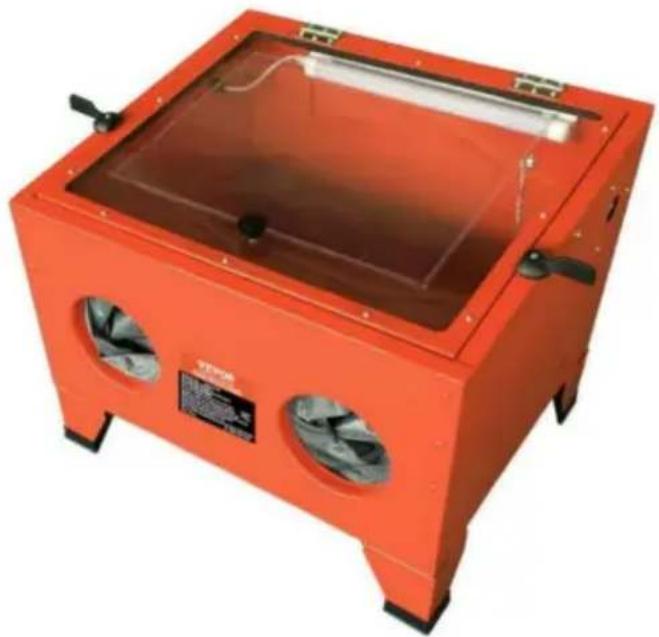

SBC90 blästringsskåpet är konstruerat av stål med en transparent åtkomstlock på ovansidan med intern belysning. Insidan av visningsskärmen är utbytbar.

Levereras med en kulspruta och lämpar sig för glaspärlor, silikon karbid, aluminiumoxid, kiseldioxidsand och andra torra medier. Denna enhet är utmärkt för användning i en mängd olika verkstäder.

2. Huvudspecifikationer

Max Air Tryck	40-120psi	Vikt	15,5 kg
Genomsnittlig luft Flöde	142 liter/min	Arbetshöjd	Max 380 mm /Min 300 mm
Munstycken	4,5,5,6,7 mm Luftintag Storlek		1/4 BSP”
Kapacitet	0,09 m3	Utsiktsområde	400*295 MM

Varning - För att minska risken för skada måste användaren läsa instruktionshandboken noggrant.

Observera: Varje blästerskåp producerar ett kraftfullt flöde av slipande partiklar.

För att undvika person- eller egendomsskador, studera denna manual noggrant innan du monterar, använder eller servar detta blästerskåp.

Läs instruktionerna innan du använder sprängsystemet!

Underlåtenhet att följa dessa instruktioner kan leda till operatörsskada eller skada på sprängsystemet.

3.1. ELSÄKERHET

AVSEENDE ANVÄNDNING AV DIREKT NÄTKRAFT MED TRANSFORMATORN

PLUGG.

VARNING! Det är användarens ansvar att läsa, förstå och följa följande elektriska instruktioner.

Du måste se till att risken för elektriska stötar minimeras genom installation av

lämpliga säkerhetsanordningar. En RCCB (residual Current Circuit Breaker)

bör införlivas i huvudfördelningsnämnden. Vi rekommenderar också

att en RCD (Residual Current Device) används med alla elektriska produkter, särskilt

bärbar utrustning som är ansluten till ett eluttag

inte skyddad av en RCCB.

Du måste också läsa och förstå följande instruktioner angående

elsäkerhet.

3.1.1 Electricity at Work Act 1989 kräver att all bärbar elutrustning, om den används i affärslokaler, testas av en kvalificerad elektriker med en Portable Appliance Tester (PAT) minst en gång om året.

3.1.2 Health & Safety at Work Act 1974 gör ägare av elektriska apparater ansvariga för apparatens säkra skick och operatörens säkerhet. Om du är osäker på elsäkerheten, kontakta en behörig elektriker.

elektriker som använder en Portable Appliance Tester (PAT) minst en gång om året.

Inspektera transformatorkontakten, kabeln och kontakten för slitage och skador för att säkerställa att föremålen är säkra innan du ansluter till elnätet. Om några delar är slitna eller skadade, använd INTE transformatorn och byt omedelbart ut den eller kontakta en behörig elektriker.

Se till att kablarna alltid är skyddade mot kortslutning och överbelastning. Viktigt: Kontrollera att spänningen markerad på transformatorkontakten är den

samma som strömförsörjningen som ska

användas. Rulla ut ledningen från transformatorn före användning.

Försök INTE att dra transformatorkontakten ur eluttaget genom ledningen.

ANVÄND INTE någon annan typ av transformator med skåpet. Försök

INTE att öppna eller ta isär transformatorkontakten eller laddningsbasen.

ANVÄND INTE transformatorkontakten för att driva någon annan elektrisk

× ANVÄND INTE transformatorkontakten för att driva någon annan elektrisk

utrustning. Blöt INTE transformatorn eller använd den i våta, fuktiga förhållanden (till

VARNING! Byt ALDRIG ut den vanliga 2-poliga kontakten eller någon annan typ av plugg, för transformatorpluggen.

VARNING! Byt ALDRIG ut den vanliga 2-poliga kontakten eller någon annan typ av stickkontakt, för transformatorns stickkontakt.

VARNING! Säkerställ att hälsa och säkerhet, myndigheter och lokala bestämmelser om användning av kulblästring följs vid användning av denna utrustning. Bekanta dig med applikationer, begränsningar och potentiella faror som är speciella för skåpet.

VARNING! Säkerställ att hälso- och säkerhetsföreskrifter samt lokala myndigheters bestämmelser om användning av kulblästring följs vid användning av denna utrustning. Bekanta dig med applikationer, begränsningar och potentiella faror som är specifika för skåpet.

VARNING! Koppla bort skåpet från elnätet och luftförsörjningen innan du försöker byta tillbehör eller utföra någon service eller underhåll.

Placera skåpet på ett lämpligt arbetsområde och håll området rent, snyggt och fritt från orelaterade material. Se till att det finns tillräcklig belysning.

Använd endast torra slipmedel såsom egna märken av glaspärlor, kiselkarbid, aluminiumoxid och kiseldioxidsand. Använd aldrig vätskor eller blanda vätskor med ett annat medium i enheten.

VARNING! Bär alltid godkända ögon- eller ansikts- och hörselskydd när du sköter skåpet. Håll enhetens topplock stängt och säkrat när den används.

VARNING! Se till att korrekt lufttryck bibehålls och inte överskrids. (Max 80 psi – 5,5 bar).

Håll alltid blästermunstycket riktat mot arbetsstycket. Använd aldrig pistolen utanför enheten och använd alltid skåpet med topplocket stängt. Kontrollera regelbundet att avgasventilen på baksidan av skåpet är fri och inte blockeras och att det finns tillräckligt med utrymme mellan skåpet och vilken

vägg som helst. Se till att golvet är rent och fritt från sprängmedelsspill. Ha på dig halkfria skor. Ta av illasittande kläder. Ta bort slipsar, klockor, ringar och annat löst smycken och innehåll och/eller bind tillbaka långt hår.

Håll barn och icke-nödvändiga personer borta från arbetsområdet. ANVÄND INTE skåpet för en uppgift som det inte är designat för att utföra. Använd INTE skåpet om några delar är skadade eller saknas

detta kan orsaka fel och/eller personskada. Använd

Blöt INTE skåpet och använd INTE det på fuktiga eller våta platser eller områden där det finns kondens. Använd INTE skåpet när du är trött eller påverkad

alkohol, droger eller berusande mediciner. Lämna

INTE skåpet i drift utan uppsikt. Koppla från elnätet och luften när den inte används

tillförsel.

NOTERA! Vi rekommenderar starkt att ett lämpligt dammutsugssystem används med denna enhet.

Om dammsugning inte används kan media tvingas ut ur skarvarna när trycket byggs upp.

4. Huvudkonstruktion

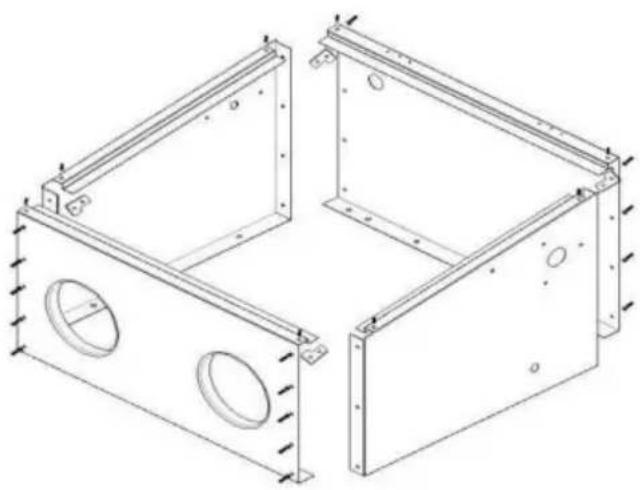

4.1 Anslut fyra plattor med bultar (M5x10) och muttrar. Observera att det finns fyra fästen för hörnbruk. Frontplattan sitter alltid på sidoplattan.

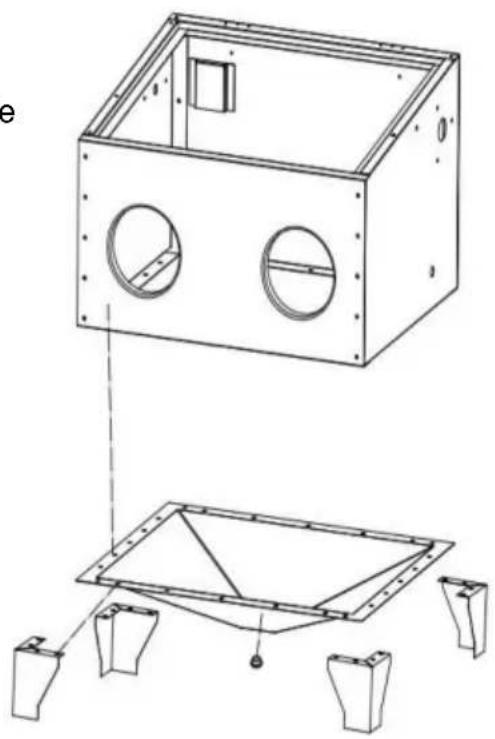

4.2 Använd M6x12 bultar för att ansluta skåp, tratt och fötter. Observera att bultarna måste sättas in från skåpet och muttern från botten

Obs: Om temperaturen är låg blir benskyddet i plast mycket styvt.

Blötlägg dem i varmt vatten tills de blir mjuka.

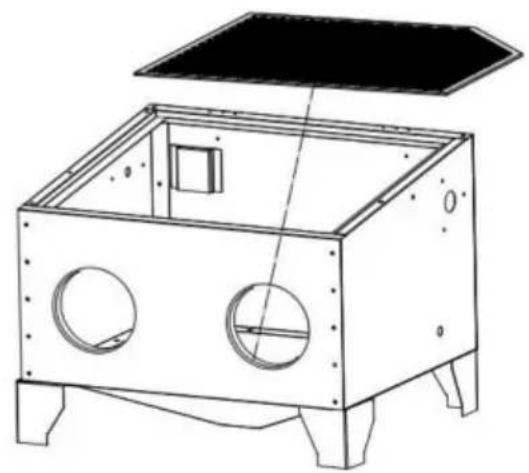

4.3 Sätt in nätet i skåpet.

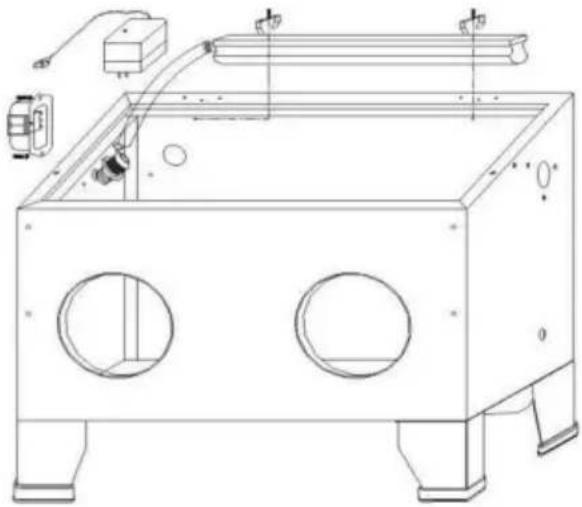

4.4 Montera LED-lampan och kopplingsboxen.

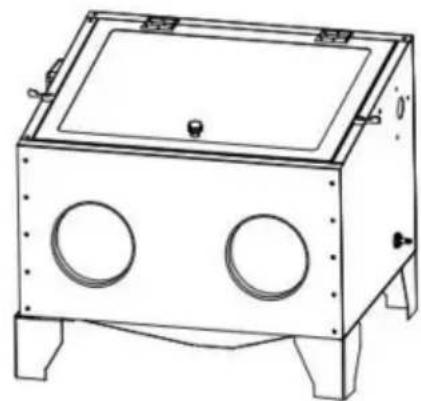

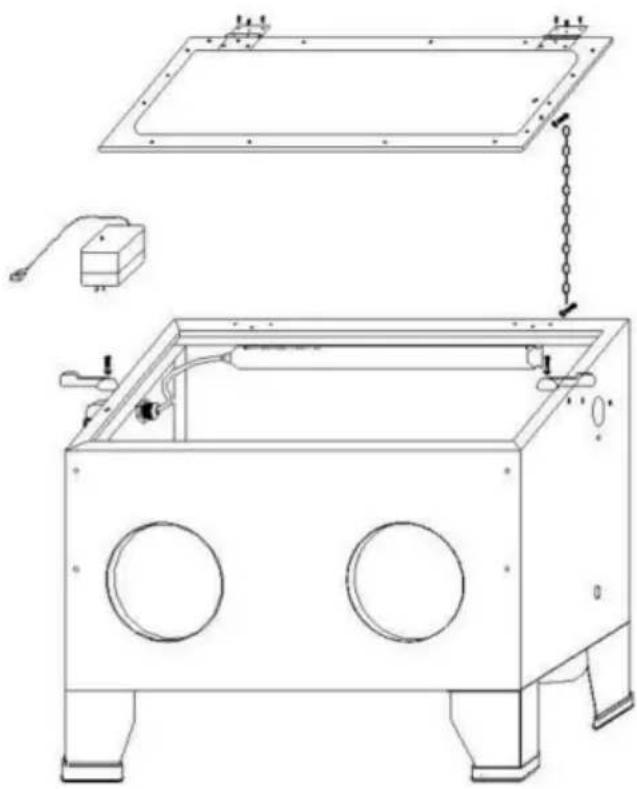

4.6 Anslut gångjärnen i den övre luckan med ST4*8 skruv till skåp.

Montera kedja med M6x12 skruv och dra åt den. Montera två bakelitskåp på skåpet med M6x20 skruv. Montera dörrhandtaget på plexiglas och täta det. M8*12

Vänligen dra bort det yttre lagret av plexiglas på ytan för att göra glaset klart efter fullständig montering.

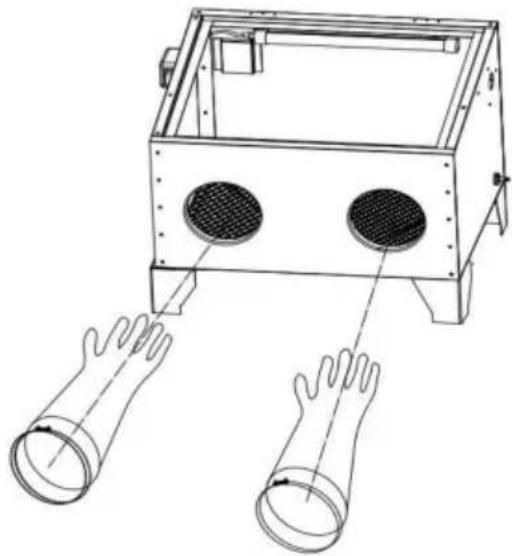

4.7 Montera handskarna på frontplattan med klämmor ÿ120-ÿ150.

4.8 Efter avslutad fullständig montering, kontrollera och dra åt alla skruvar. Fyll hornspalten helt med silikontätningsmedel för att förbättra tätningen.

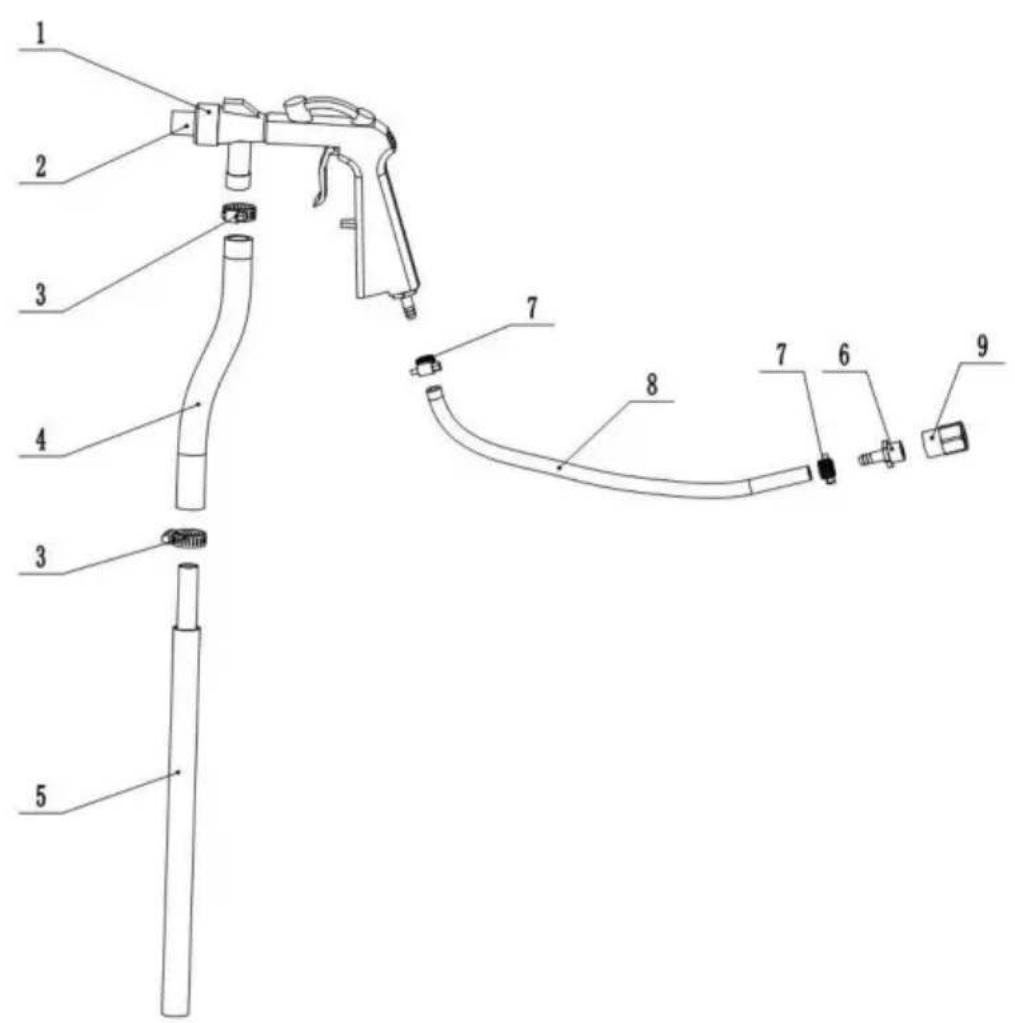

Montera sprängpistol

1. Anslut sandslangen (nr 4) med pistolen (nr 2), kläm fast (nr 3) den. Anslut sandröret (nr 5) till sandslangen och klämma fast den.
2. Anslut luftslangen (nr 8) med pistolen och klämma (nr 7) den. Anslut sedan luftanslutningen (nr 6), innergånganslutningen (nr 9). Tråd 5 cirklar teflontejp medurs på luftanslutningen för att undvika läckage.

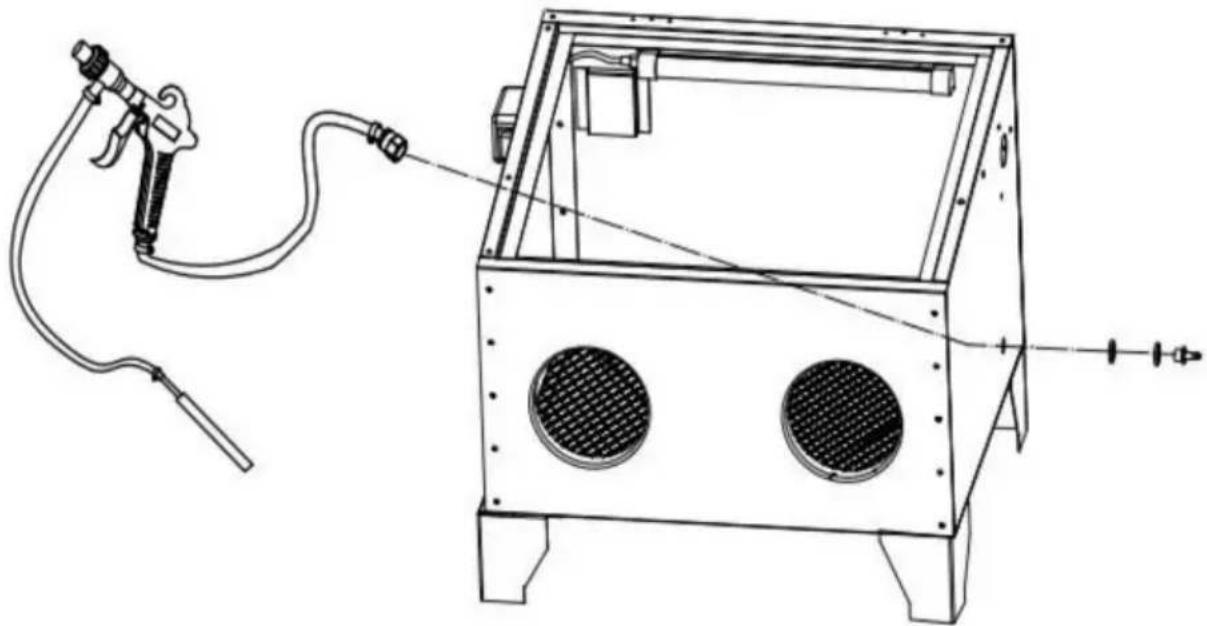

Installera sandblästringspistol, gummi- och metallbricka till den inre gänganslutningen på höger skåpplatta.

Observera att linda in teflon-tejpen för anslutning vid behov. För att vara säker på nej luftläckage.

Viktig notering:

1. Av logistiska skäl kan vissa metallplåtar bli något deformerade, vilket kan korrigeras med enkla verktyg. Normalt är det lätt gjort. Men vänligen kontakta kundtjänst om korrigeringen fortfarande inte är på plats efter att du försökt. Kundtjänstpersonal kommer att tillhandahålla rätta lösningar i tid.
2. Tätningsskummet kan punkteras med en skruvmejsel innan montering för att underlätta monteringen av skruvar (hålen skulle vara dolda av tätande skum).

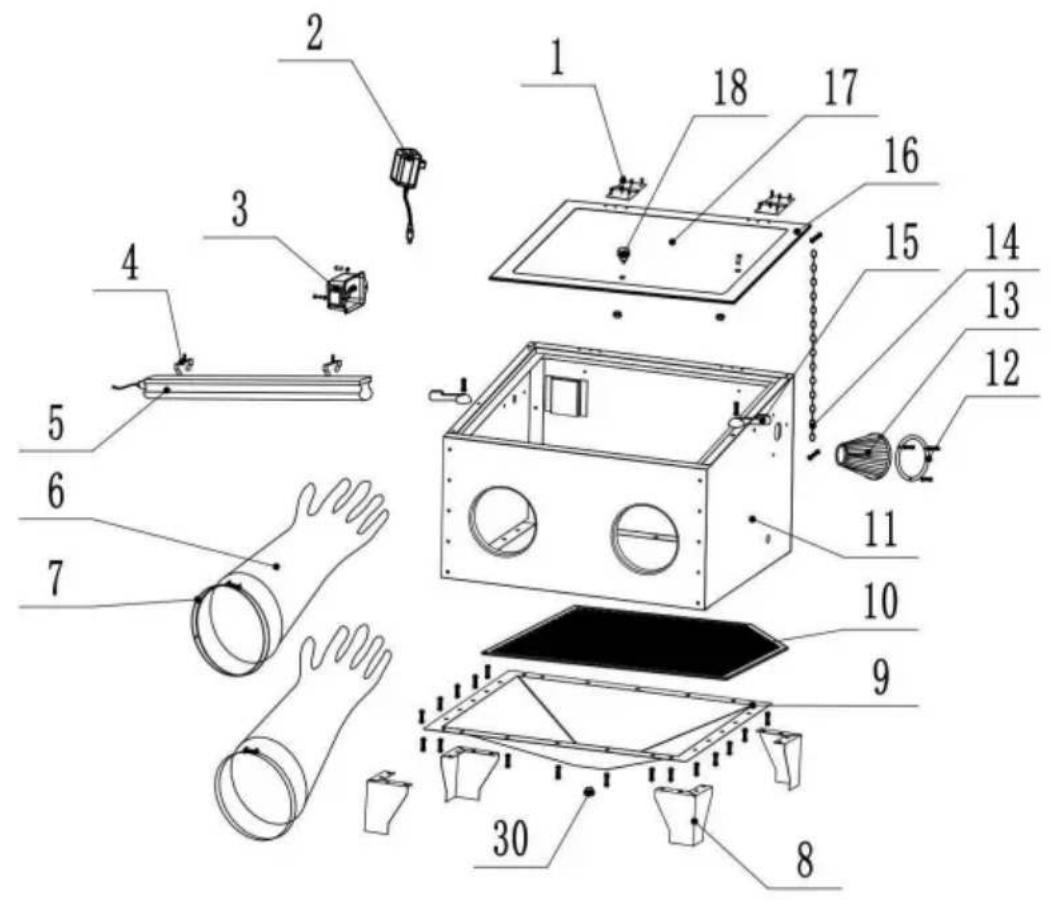

Delarlista

Nej.	Beskrivning	ANTAL
1	Gångjärn	2
1-1 Tappskruv ST4*8		6
2	Transformer	1
3	Byt låda	1
3-1 Tvärskruv&mutter M5*10		2
4	Klämma för LED-lampa	2
4-1 Tvärskruv&mutter för lampklämma M4*6		2
5	LED lampa	1
6	Handskar (par)	1
7	Handskklämmaÿ120-ÿ150	2
8	Skåpsfot	4
9	Sandtratt	1
9-1 Tvärskruv & mutter för tratt M6*12		28
10	Arbetsnät	1
11	Skåp	1
11-1 Tvärskruv&mutter för skåp M5*10		26
12	Filterplatta	1
12-1 Tvärskruv&mutter för filterplatta M4*20		3
13	Filtrera	1
14	Kedja	1
14-1 Tvärskruv&mutter för kedja M6*12		1
15	Bakelit skåp	2
15-1 Skruv & låsmutter för bakelitskåp M6*20		2
16	Metallram i plexiglas	1
17	Plexiglas	1
17-1 plexiglasfilm (fast1, packad 3)		4
18 Dörrhandtag		1
18-1 Mutter för dörrhandtag M8*12		1
19	Blästerpistol (med 1 munstycke och 1 luftanslutning)	1
20	Luftslang	1
21	Luftslangsklämma ÿ8-ÿ12	2
22 Sandrör		1
23 Sandslang		1
24 Sandslangklämma ÿ16-ÿ25		2
25	Luftkontakt 1/4ÿÿ6	2
26	Innergänga kontakt 1/4ÿ	1
27 Gummibricka för innergänganslutning ÿ12.5 1
28	Stålbricka för innergänganslutning ÿ13	1
29	keramiskt munstyckeÿ5mmÿ6mmÿ7mmÿ	3
30	Nedre omslag	1
31	Teflon tejp	1

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan bestämmas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

6. KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkt som sådan får inte kasseras med normala hushållsapparater

avfall, men måste lämnas till en insamlingsplats för återvinning av el och elektroniska apparater.
