MANUALE UTENTE SBC90 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
ARMADIO SABBIATRICE
MODELLO: SBC90
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
ARMADIO SABBIATRICE
MODELLO: SBC90
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.
1. Descrizione

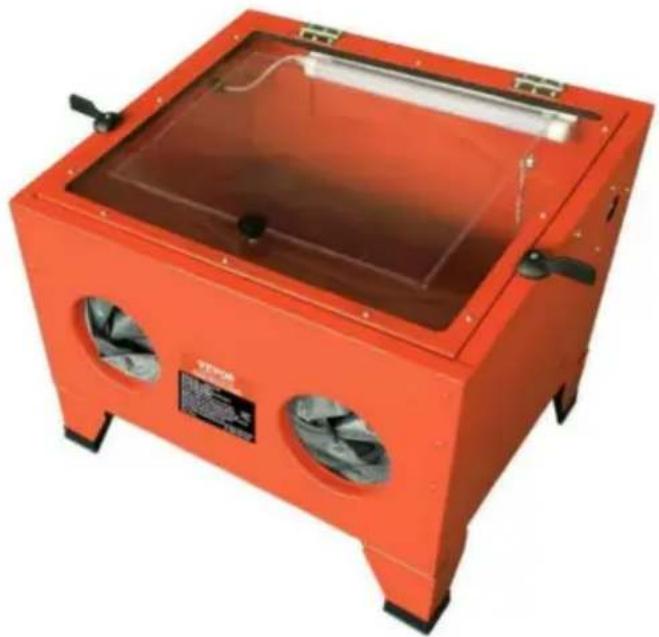

La cabina di granigliatura SBC90 è realizzata in acciaio con trasparente
coperchio di accesso superiore con illuminazione interna. L'interno dello schermo di visualizzazione è sostituibile.
Fornita con una pistola di sabbiatura, l'unità è adatta per perle di vetro, silicio
carburo, ossido di alluminio, sabbia silicea e qualsiasi altro mezzo secco. Questa unità è eccellente per l'uso in un'ampia varietà di officine.
2. Specifiche principali
| Aria massimaPressione | 40-120 PSI | Peso | 15,5 kg |
| Aria mediaFluire | 142 litri/min | Altezza di lavoro | Massimo 380 mm/Min300 mm |
| Ugelli | Dimensioni ingresso | aria 4,5,5,6,7 mm | 1/4 BSP” |
| Capacità | 0,09 m3 | Area di visualizzazione | 400*295MM |
3. Istruzioni di sicurezza
Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
Nota: qualsiasi cabina di sabbiatura produrrà un potente flusso di particelle abrasive.
Per evitare lesioni personali o danni alla proprietà, studiare attentamente questo manuale prima di assemblare, utilizzare o sottoporre a manutenzione questa cabina di sabbiatura.
Si prega di leggere le istruzioni prima di utilizzare il sistema di sabbiatura!
La mancata osservanza di queste istruzioni potrebbe provocare lesioni all'operatore o danni al sistema di sabbiatura.
3.1. SICUREZZA ELETTRICA
PER QUANTO RIGUARDA L'UTILIZZO DIRETTO DA RETE CON IL TRASFORMATORE
TAPPO.
AVVERTIMENTO! È responsabilità dell'utente leggere, comprendere e rispettare le seguenti istruzioni elettriche.
È necessario garantire che il rischio di scosse elettriche sia ridotto al minimo durante l'installazione di adeguati dispositivi di sicurezza. Un RCCB (interruttore automatico di corrente residua) dovrebbe essere incorporato nel quadro di distribuzione principale. Consigliamo anche che venga utilizzato un RCD (dispositivo a corrente residua) con tutti i prodotti elettrici, in particolare le apparecchiature portatili collegate a una presa di corrente
non protetto da un interruttore differenziale.
È inoltre necessario leggere e comprendere le seguenti istruzioni relative alla sicurezza elettrica.
3.1.1 L'Electricity At Work Act del 1989 richiede che tutti gli apparecchi elettrici portatili, se utilizzati in locali commerciali, siano testati da un elettricista qualificato, utilizzando un tester per apparecchi portatili (PAT) almeno una volta all'anno.
3.1.2. L'Health & Safety at Work Act del 1974 rende i proprietari di apparecchi elettrici responsabili della sicurezza dell'apparecchio e della
sicurezza dell'operatore dell'apparecchio. In caso di dubbi sulla sicurezza elettrica, contattare un elettricista qualificato.
3.1.3. Devi assicurarti di:
Ispezionare la spina del trasformatore, il cavo e la spina per verificare che non siano usurati o danneggiati; assicurarsi che gli articoli siano sicuri prima di collegarli alla rete elettrica. Se sono presenti parti usurate o danneggiate, NON utilizzare il trasformatore e sostituirlo immediatamente o contattare un elettricista qualificato.
Assicurarsi che i cavi siano sempre protetti da cortocircuiti e sovraccarichi. Importante: controllare che la tensione indicata sulla spina del trasformatore sia la stessa dell'alimentatore da utilizzare. Svolgere il cavo dal trasformatore prima dell'uso.
NON tentare di staccare la spina del trasformatore dalla presa di corrente tirando il cavo.
NON utilizzare nessun altro tipo di trasformatore con l'armadio. NON tentare di aprire o smontare la spina del trasformatore o la base di ricarica.
NON utilizzare la spina del trasformatore per alimentare qualsiasi altro oggetto elettrico. NON bagnare il trasformatore né utilizzarlo in condizioni bagnate o umide (ad es.
solo per uso interno).
AVVERTIMENTO! Non sostituire MAI la spina standard a 2 pin o qualsiasi altro tipo di spina con la spina del trasformatore.
3.2 SICUREZZA GENERALE
AVVERTIMENTO! Garantire che la salute e la sicurezza, le norme governative e locali relative all'uso di questa attrezzatura per granigliatura siano rispettate. Familiarizzare con le applicazioni, le limitazioni e i potenziali pericoli peculiari del mobile.
AVVERTIMENTO! Scollegare l'armadio dalla rete elettrica e dall'alimentazione dell'aria prima di tentare di cambiare accessori o effettuare qualsiasi intervento di manutenzione.
Mantenere l'armadio in buone condizioni. Sostituire o riparare le parti danneggiate. Utilizzare solo parti originali. Le parti non autorizzate possono essere pericolose e invalidano la garanzia. Posizionare
l'armadietto in un'area di lavoro adatta e mantenere l'area pulita, ordinata e priva di materiali non correlati. Assicurarsi che ci sia un'illuminazione adeguata.
Utilizzare solo abrasivi secchi come perle di vetro, carburo di silicio, ossido di alluminio e sabbia silicea di marche affidabili. Non utilizzare mai liquidi né mescolare fluidi con un altro mezzo nell'unità.
AVVERTIMENTO! Indossare sempre protezioni approvate per gli occhi, il viso e le orecchie quando si utilizza l'armadio.
Mantenere il coperchio superiore dell'unità chiuso e fissato durante l'uso.
AVVERTIMENTO! Assicurarsi che venga mantenuta e non superata la corretta pressione dell'aria. (Max 80psi - 5,5bar).
Mantenere sempre l'ugello di sabbiatura diretto verso il pezzo da lavorare. Non operare mai la pistola fuori dall'unità e utilizzare sempre l'armadietto con il coperchio superiore chiuso.
Controllare regolarmente che l'apertura di scarico sul retro dell'armadio sia libera e non bloccata e che ci sia spazio sufficiente tra il mobile e qualsiasi
muro. Assicurarsi che il pavimento sia pulito e privo di fuoriuscite di mezzi di sabbiatura. Indossare scarpe antiscivolo.
Togliere gli indumenti inadeguati. Rimuovere cravatte, orologi, anelli e altri gioielli sciolti e contenere e/o legare i capelli lunghi.
Tenere i bambini e le persone non essenziali lontani dall'area di lavoro. NON utilizzare l'armadio per un compito per il quale non è stato progettato. NON utilizzare l'armadietto se alcune parti sono danneggiate o mancanti: ciò potrebbe causare guasti e/o lesioni personali. NON azionare l'armadietto con il coperchio di accesso superiore (coperchio superiore trasparente "1") aperto.
NON salire sul mobile. NON bagnare il mobiletto né utilizzarlo in luoghi o aree umide o bagnate dove c'è condensa. NON utilizzare l'apparecchio quando si è stanchi o sotto effetto di alcol, droghe o farmaci inebrianti. NON lasciare
l'armadio in funzione senza sorveglianza. Quando non viene utilizzato, scollegarlo dalla rete elettrica e dall'alimentazione dell'aria compressa.
NOTA! Raccomandiamo vivamente di dotarsi di un adeguato sistema di aspirazione delle polveri da utilizzare con questa unità.
NOTA! Raccomandiamo vivamente di dotarsi di un adeguato sistema di aspirazione delle polveri da utilizzare con questa unità.
Se non viene utilizzata l'aspirazione della polvere, il materiale potrebbe fuoriuscire dalle giunture quando la pressione aumenta.
4. Costruzione principale

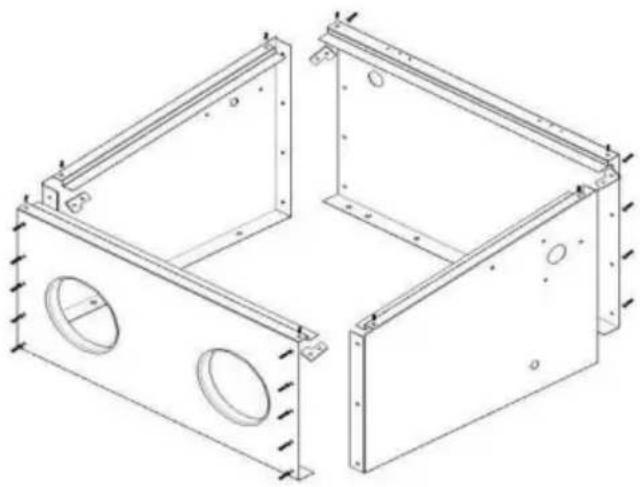

4.1 Collegare quattro piastre tramite bulloni (M5x10) e dadi. Si prega di notare che sono presenti quattro fogli di fissaggio per l'uso ad angolo. La piastra frontale è sempre sulla piastra laterale.

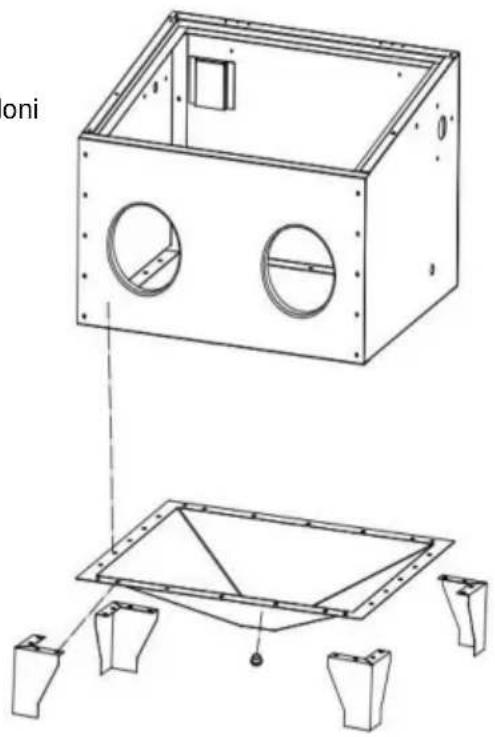

4.2 Utilizzare bulloni M6x12 per il collegamento di armadietto, imbuto e piedini. Si prega di notare che i bulloni devono essere inseriti dall'armadio e il dado dal basso.
Nota: se la temperatura è bassa, le protezioni per le gambe in plastica saranno molto rigide. Mettetele a bagno in acqua tiepida finché non diventano morbide.

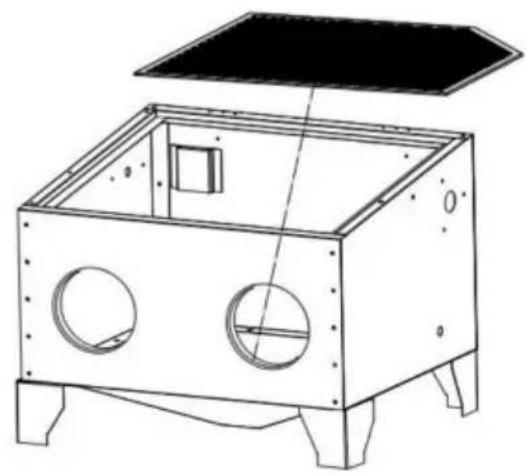

4.3 Mettere la rete nell'armadio.

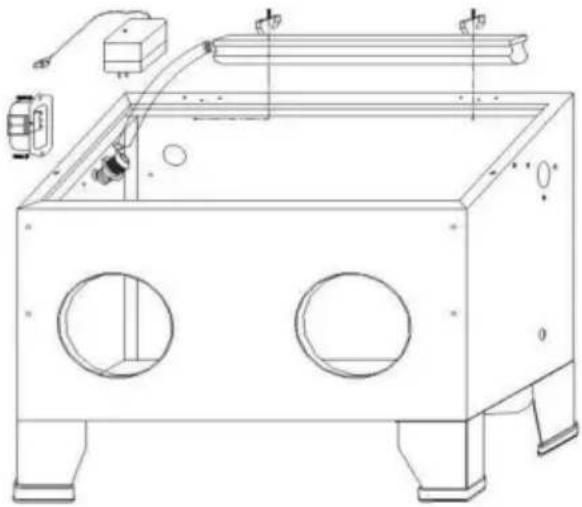

4.4 Assemblare la lampada a LED e il quadro elettrico.

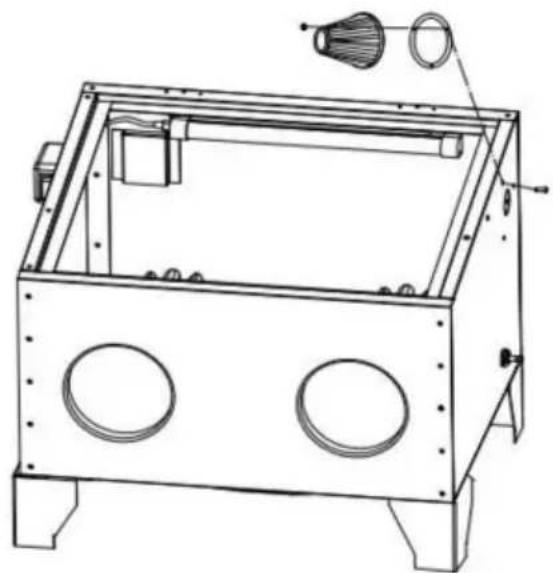

4.5 Assemblare il filtro.

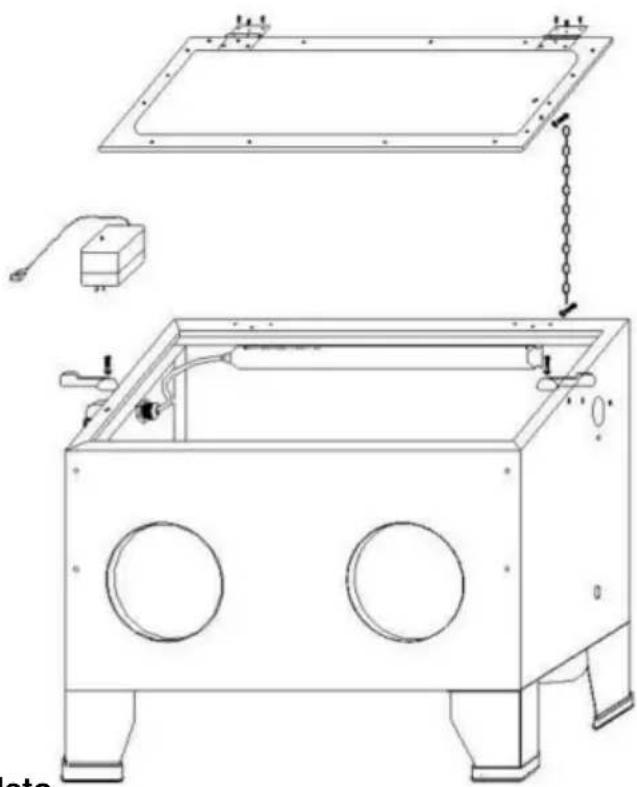

4.6 Collegare le cerniere della porta superiore con la vite ST4*8 al mobiletto.
Avvitare e stringere.
Montare due armadietti in bachelite sull'armadio con una vite M6x20.
Montare la maniglia della porta sul plexiglass e serrare con vite M8x12.
Si prega di rimuovere lo strato esterno di plexiglass sulla superficie per rendere il vetro trasparente dopo l'assemblaggio completo.

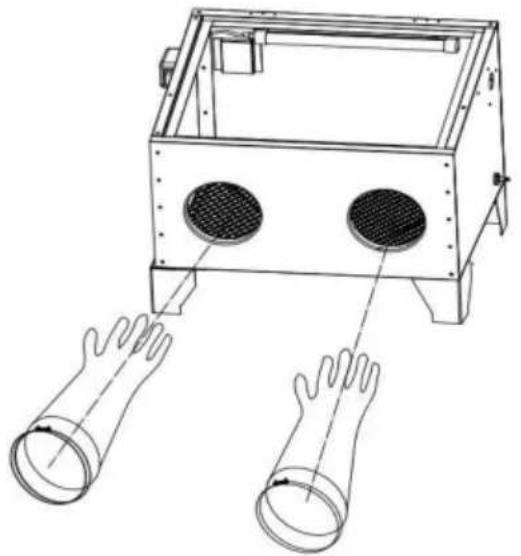

4.7 Assemblare i guanti alla piastra anteriore mediante morsetti Ø120-Ø150.

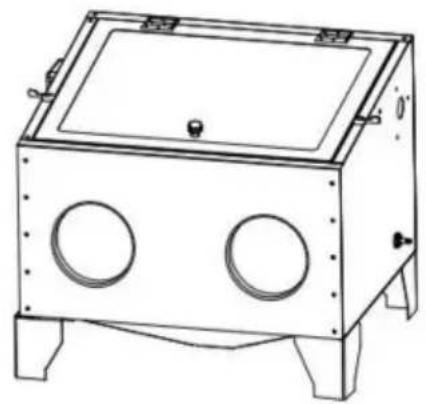

4.8 Dopo aver terminato l'assemblaggio completo, controllare e serrare tutte le viti. Riempire completamente lo spazio angolare con sigillante siliconico per migliorare la tenuta.

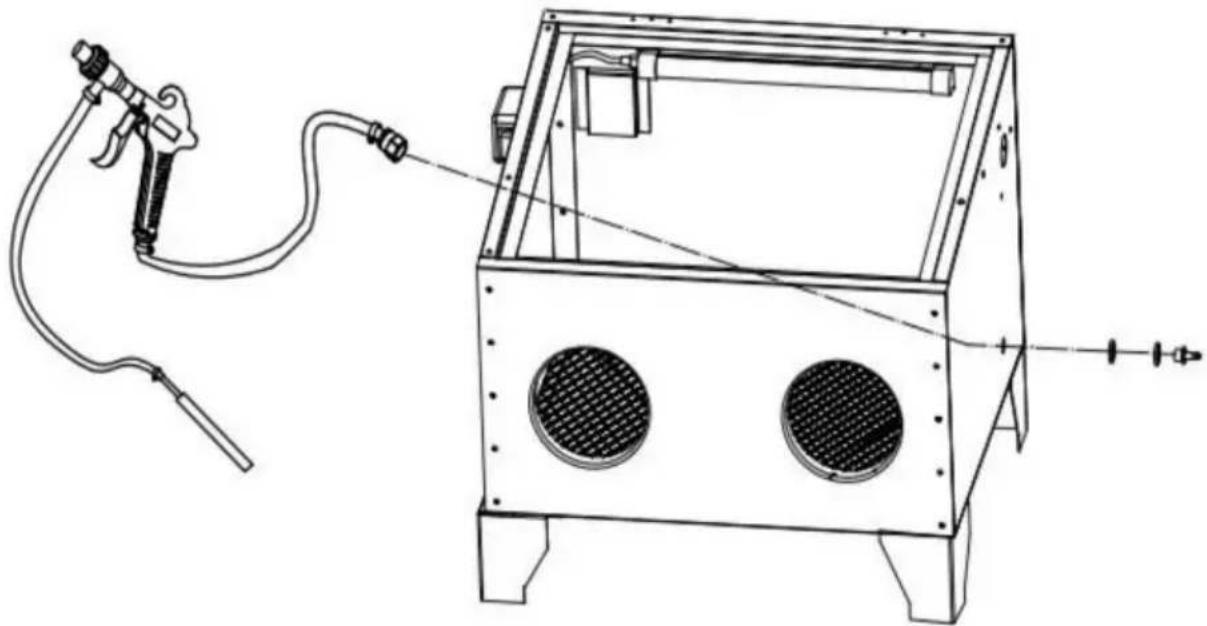

- Collegare il tubo della sabbia (N.4) con la pistola (N.2), fissarlo con il morsetto (N.3). Collegare il tubo della sabbia (N.5) al tubo della sabbia e fissarlo.
- Collegare il tubo dell'aria (N.8) alla pistola e fissarlo con un morsetto (N.7). Quindi collegare il connettore dell'aria (N.6), il connettore con filettatura interna (N.9). Si prega di attorcigliare 5 cerchi di nastro in teflon in senso orario sul connettore dell'aria per evitare perdite.
Installare la pistola per sabbiatura, la rondella in gomma e metallica sul connettore filettato interno della piastra del mobiletto destro.
Se necessario, avvolgere il nastro in Teflon per il connettore. Per essere sicuri di non avere perdite d'aria.
Nota importante:
- Per motivi logistici, alcune lamiere potrebbero deformarsi leggermente, ma possono essere corrette con semplici strumenti. Normalmente è facile. Ma si prega di consultare il servizio clienti se la correzione non è ancora a posto dopo aver provato. Il personale del servizio clienti fornirà soluzioni adeguate in tempo.
- La schiuma sigillante può essere forata prima con un cacciavite per facilitare l'installazione delle viti (i fori sarebbero nascosti dalla schiuma sigillante).

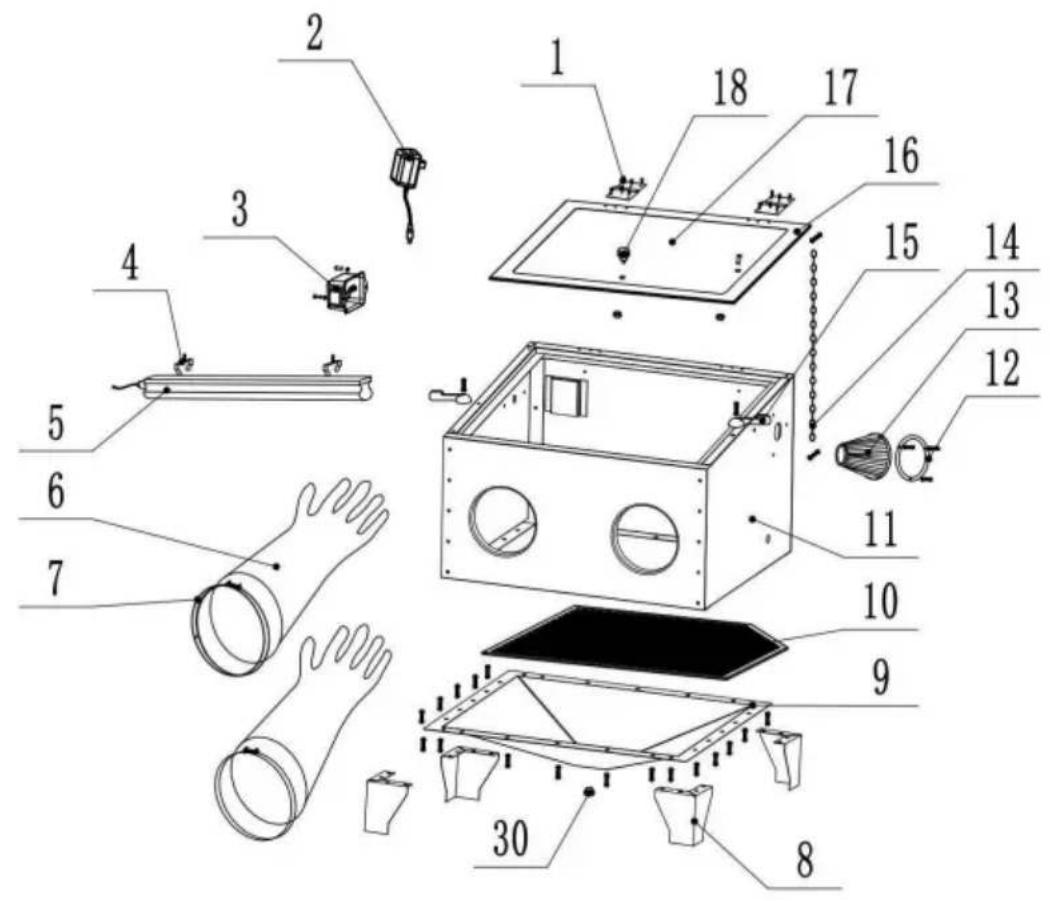

Elenco delle parti
| NO. | Descrizione | QUANTITÀ |
| 1 | Cerniera | 2 |
| 1-1 Vite autofilettante ST4*8 | 6 | |
| 2 | Trasformatore | 1 |
| 3 | Interruttore | 1 |
| 3-1 Vite e dado a croce M5*10 | 2 | |
| 4 | Morsetto per lampada LED | 2 |
| 4-1 Vite e dado a croce per morsetto lampada M4*6 | 2 | |
| 5 | Lampada a LED | 1 |
| 6 | Guanto (coppia) | 1 |
| 7 | Morsetto per guantiÿ120-ÿ150 | 2 |
| 8 | Piede del mobile | 4 |
| 9 | Imbuto di sabbia | 1 |
| 9-1 Vite e dado a croce per imbuto M6*12 | 28 | |
| 10 | Rete funzionante | 1 |
| 11 | Mobiletto | 1 |
| 11-1 Vite e dado a croce per armadio M5*10 | 26 | |
| 12 | Piastra filtrante | 1 |
| 12-1 Vite e dado a croce per piastra filtro M4*20 | 3 | |
| 13 | Filtro | 1 |
| 14 | Catena | 1 |
| 14-1 Vite e dado a croce per catena M6*12 | 1 | |
| 15 | Armadietto in bachelite | 2 |
| 15-1 Vite e controdado per armadietto in bachelite M6*20 | 2 | |
| 16 | Struttura in metallo plexiglass | 1 |
| 17 | Plexiglass | 1 |
| 17-1 Pellicola in plexiglass (incollata 1, imballata 3) | 4 | |
| 18 Maniglia della porta | 1 | |
| 18-1 Dado per maniglia della porta M8*12 | 1 | |
| 19 | Pistola di sabbiatura (con 1 ugello e 1 connettore dell'aria) | 1 |
| 20 | Tubo dell'aria | 1 |
| 21 | Fascetta stringitubo aria ÿ8-ÿ12 | 2 |
| 22 Tubo per la sabbia | 1 | |
| 23 Tubo per sabbia | 1 | |
| 24 Fascetta stringitubo per sabbia ÿ16-ÿ25 | 2 | |
| 25 | Connettore aria 1/4ÿÿ6 | 2 |
| 26 | Connettore con filettatura interna 1/4ÿ | 1 |
| 27 Rondella di gomma per connettore con filettatura interna ÿ12,5 | 1 | |
| 28 | Rondella in acciaio per connettore con filettatura interna ÿ13 | 1 |
| 29 | ugello in ceramica (5 mm, 6 mm, 7 mm) | 3 |
| 30 | Copertura inferiore | 1 |
| 31 | nastro di teflon | 1 |
ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'attrezzatura!
Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti due condizioni:
1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.
ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.
Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.
Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato secondo le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radio o televisiva, che può essere determinata spegnendo e accendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza adottando una o più delle seguenti misure.
- Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
- Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo del bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati in tal modo non possono essere smaltiti con i normali rifiuti,
ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
