SSG-06 - Jouets Vevor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails sur les matériaux, dimensions, poids, et spécifications de sécurité.
Utilisation	Instructions sur la manière d'utiliser le produit, y compris les âges recommandés.
Maintenance et réparation	Conseils pour l'entretien régulier et les réparations éventuelles.
Sécurité	Normes de sécurité, avertissements et recommandations pour une utilisation sécurisée.
Informations générales	Conseils d'achat, garantie, et informations sur le fabricant.

FOIRE AUX QUESTIONS - SSG-06 Vevor

Comment puis-je assembler le Vevor SSG-06 ?

Veuillez suivre les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les pièces nécessaires avant de commencer l'assemblage.

Quels types de piles sont compatibles avec le Vevor SSG-06 ?

Le Vevor SSG-06 nécessite des piles AA. Assurez-vous d'utiliser des piles neuves pour un fonctionnement optimal.

Le produit est-il sécurisé pour les enfants ?

Oui, le Vevor SSG-06 est conçu avec des matériaux non toxiques et respecte les normes de sécurité des jouets. Cependant, il est recommandé de surveiller les jeunes enfants lors de l'utilisation.

Comment nettoyer le Vevor SSG-06 ?

Pour nettoyer le Vevor SSG-06, utilisez un chiffon humide et évitez les produits chimiques agressifs. Assurez-vous que le produit est éteint avant de le nettoyer.

Que faire si le produit ne fonctionne pas ?

Vérifiez d'abord les piles. Si elles sont faibles ou installées incorrectement, remplacez-les. Si le problème persiste, consultez le manuel d'utilisation pour des solutions supplémentaires.

Puis-je utiliser le Vevor SSG-06 à l'extérieur ?

Oui, le Vevor SSG-06 peut être utilisé à l'extérieur, mais évitez de l'exposer à des conditions météorologiques extrêmes, comme la pluie ou la neige.

Où puis-je trouver des pièces de rechange pour le Vevor SSG-06 ?

Les pièces de rechange peuvent être commandées directement sur le site du fabricant ou auprès de revendeurs agréés.

Y a-t-il une garantie pour le Vevor SSG-06 ?

Oui, le Vevor SSG-06 est couvert par une garantie de 12 mois. Conservez votre reçu pour toute réclamation de garantie.

MODE D'EMPLOI SSG-06 Vevor

WARNING! CHOKING HAZARD- Small parts. Not for children under 3 years. Assembled by an : ATTENTION ! RISQUE D'ÉTOUFFEMENT - Petites pièces. Pas pour les enfants de moins de 3 Assemblé par un adulte.

CONSEILS L'assemblage de cette machine de jeu Score Arcade prendra environ 3 heures, il est recommandé que 2 personnes l'utilisateur.

CONSIGNES DE SÉCURITÉ

Merci d'avoir utilisé ce produit. Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

AVERTISSEMENT : Veuillez lire attentivement ce manuel avant d'utiliser le produit. Le non-respect de cette consigne peut entraîner des blessures graves.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	La conformité est une certification de sécurité CE.
	ÉLIMINATION CORRECTE Ceproduit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole.Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
	Informations FCC :ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :1) Ce produitpeut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.Remarque : ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B.conformément à la partie 15 des règles de la FCC, ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.Ce produit génère, utilise et peut émettre de l'énergie de radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit,l'utilisateur est encouragé à essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes. ■Réorienter ou déplacer l'antenne de réception. ■Augmenter la distance entre le produit et le récepteur.Branchez le produit sur une prise d'un circuit différent de celui auquel le récepteur est branché.Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

PRÉCAUTIONS D'ASSEMBLAGE

1. L'assemblage doit être effectué conformément aux instructions ci-dessous. Un assemblage incorrect peut être dangereux.
2. Portez des lunettes de sécurité et des gants de travail résistants pendant l'assemblage.
3. Ne pas monter si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
4. La capacité de poids et les autres capacités du produit s'appliquent uniquement à un produit entièrement et correctement assemblé.
5. Gardez la zone de montage propre et bien éclairée.

1. Gardez les spectateurs hors de la zone pendant le montage.
2. Le poids de la plaque est lourd ; faites attention à l'installation pour éviter de la blesser et, si nécessaire, trouvez quelqu'un pour vous aider à l'installation.
3. L'assemblage doit être effectué par des adultes uniquement.
4. AVERTISSEMENT : Ce produit contient de petites pièces. En cas d'ingestion, il existe un risque d'étouffement. Gardez ces petites pièces hors de portée des enfants lors du montage !
5. Avant d'utiliser l'appareil pour la première fois, retirez tout matériel promotionnel et tout matériau d'emballage.

ATTENTION!

ATTENTION! Tenir les enfants et les animaux domestiques à l'écart.

ATTENTION ! Retirez tous les matériaux d'emballage et conservez-les pour une utilisation ultérieure. Les matériaux d'emballage ne sont pas des jouets.

AVERTISSEMENT Ne laissez pas les enfants jouer avec les matériaux d'emballage. S'ils avalent les matériaux d'emballage, ils risquent de s'étouffer !

WARNING! CHOKING HAZARD- Small parts. Not for children under 3 years. Assembled by an adult ATTENTION ! RISQUE D'TOUFFEMENT - Petites pieces. Pas pour les enfants de moins de 3 ans.

Assemble par un adulte.

CONSERVEZ CES INSTRUCTIONS

PRÉCAUTIONS D'EMPLOI

AVERTISSEMENT : POUR ÉVITER LES BLESSURES GRAVES ET LA MORT EN RAISON DU BASCULEMENT :

1. Pour éviter les accidents ou les blessures dues aux bords tranchants, veuillez assembler et utiliser avec précaution.
2. Utiliser uniquement comme prévu. Ne pas s'asseoir ni se tenir debout sur le produit.
3. Inspectez l'appareil avant chaque utilisation. Ne l'utilisez pas si des pièces sont desserrées ou endommagées.
4. Si des pièces manquent, sont cassées, endommagées ou usées, cessez d'utiliser cet article jusqu'à ce que les réparations soient effectuées et que les pièces de rechange soient installées.
5. Ne dépassez pas la capacité de charge indiquée. Serrez fermement tous les boutons avant d'appliquer la charge. Soyez attentif à la charge dynamique ! Le mouvement soudain de la charge peut brièvement créer une charge excessive, provoquant une défaillance du produit.
6. Essayez de ne pas être trop lourd pour éviter que le poids ne reste en un seul endroit, ce qui provoquerait le renversement de la table.

ATTENTION : Ne montez pas sur la machine pour jouer, évitez de la retourner

IDENTIFICATEUR DE MATÉRIEL

(À l'échelle)

H1 - 3,5 mm x 18 mm

Phillips rond

Vis à tête cylindrique

(24 pièces)

H2 - 3,5 mm x 28 mm

Phillips rond

Vis à tête cylindrique

(28 pièces)

H3 - 3,5 mm x 12 mm

Phillips rond

Vis à tête cylindrique

(98 pièces)

H4 - 6 mm x 25 mm

Boulon à tête Allen

(16 pièces)

H5 - 6,5 mm x 18 mm

Rondelle plate

(16 pièces)

Rondelle frein H6 - M6

(16 pièces)

H7 - 3,5 mm x 14 mm

Phillips rond

Vis à tête cylindrique

(12 pièces)

Clé Allen T1-M6

(1 pièce)

IDENTIFICATEUR DE PIÈCES

(Pas à l'échelle)

P1 - Tablier pour pattes avant (1 pièce)

P2 - Jambe avant gauche (s'assemble avec P17) (1 pièce)

P3 - Jambe avant droite (s'assemble avec P18) (1 pièce)

P4 - Planche inférieure d'arrêt de balle (1 pièce)

P5 - Tableau cible avec capteurs de score (1 pièce)

P6- Rail supérieur en plastique Capuchon d'angle (2 pièces)

P7 - Arrière droit Pied d'armoire (1 pièce)

P8 - Arrière gauche Pied d'armoire (1 pièce)

P9 - Panneau avec graphique (1 pièce)

P10 - Meuble supérieur Panneau pour le marqueur

23-3/8" 34-3/8"

P11 - Haut du dos Consell d'administration (1 pièce)(1 pièce)

P12 - Bas du dos Conseil d'administration (1 pièce)

P13 - Tablier côté gauche (1 pièce)

P14 - Tablier côté droit (1 pièce)

(Avec interrupteur ON/OFF + câblage)

P16-Rail supérieur droit (1 pièce)

Noir Peinture

P17-Jambe gauche (s'assemble avec P2) (1 pièce)

P18 - Jambe droite (s'assemble avec P3) (1 pièce)
P19-Terrain de jeu avec Rampe d'extrémité (1 pièce)

P20 - Support en bois (emballé avec des supports en plastique noir en forme de « L ») (1 pièce)

P21 - Carte de connexion (2 pièces)

P22 - Caisson de but P23 - Plaque de connexion métallique
Planche inférieure
(16 pièces)
(1 pièce)

P24 - Panneau de support central (2 pièces)

P25 - Panneau de support d'extrémité
(1 pc)

P26 - Retour de balle en plastique
(1 pièce)

P27 - Plexiglas transparent
(1 pc)

P28 - Partie inférieure avant
Conseil d'administration
(1 pièce)

P29 - Electronic Scorer
(1 pièce)

P30 - Plastique noir
Support en « L »
(6 pièces)

P31 - Plastique gauche
Bande de finition
(1 pièce)

P32 - Plastique droit
Bande de finition
(1 pièce)

bouche c-1

P33 - Connecteur en plastique
(Terrain de jeu vers la jambe avant)
(1 pièce)

IDENTIFICATEUR D'ACCESSOIRES

(Pas à l'échelle)

A1 - Adaptateur secteur (1
pièce)

A2 - Boule (4
pièces)

PIÈCES REQUISES

1 pièce*- P13 1	Tablier côté gauche	10 pièces - Plaque de connexion métallique P23
pièce - -P14 1	Tablier côté droit	40 pièces - Vis à tête ronde Phillips H3
pièce ■-P15	Rail supérieur gauche avec interrupteur de commande
1 pièce*- P16	Rail supérieur droit

UN

ÉTAPE 1

et

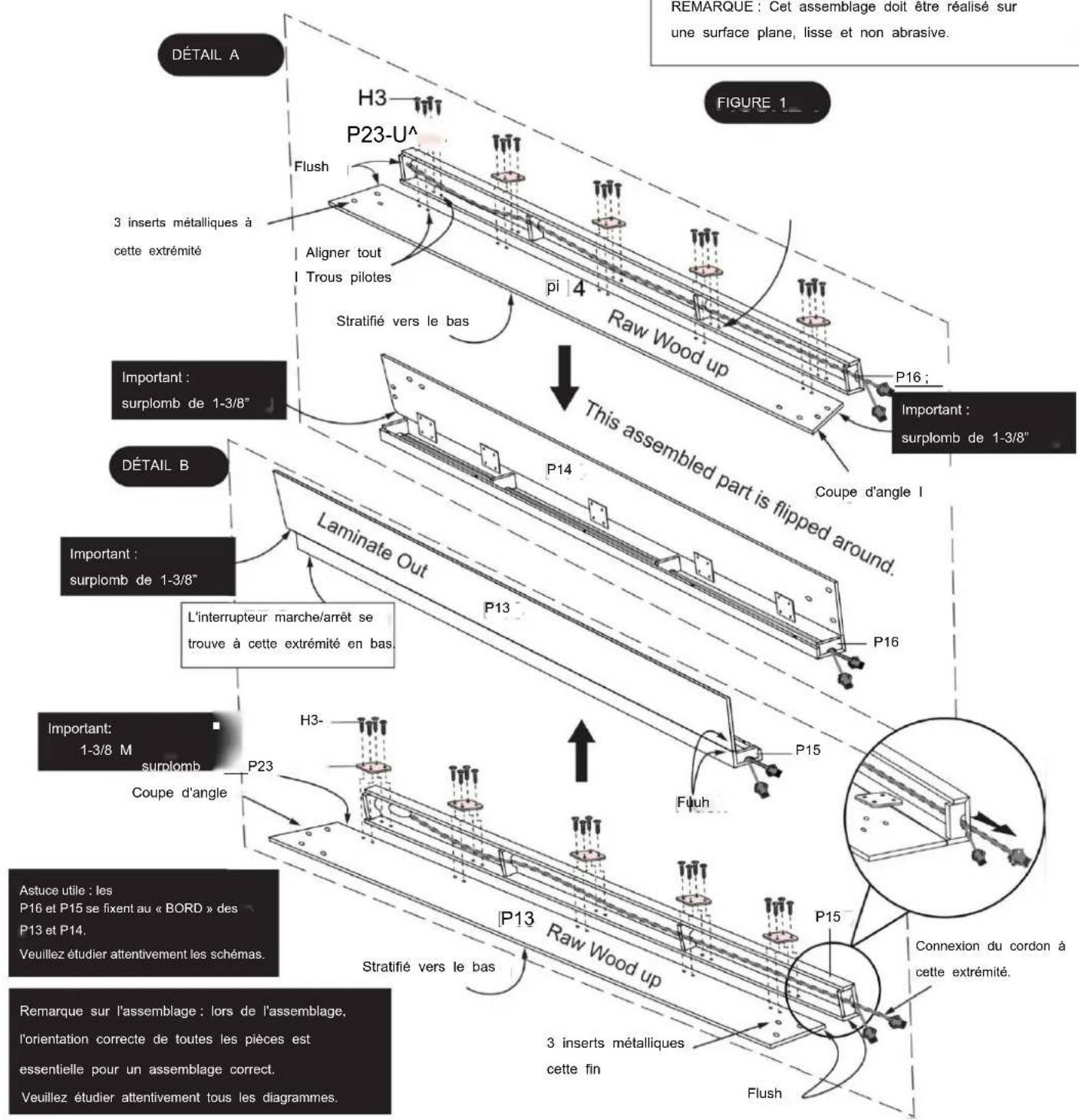

Fixez le tablier latéral droit P14 sur le rail supérieur droit P16 à l'aide des plaques de connexion métalliques P23 et des trous pilotes sur le P14/P16, à l'aide des vis à tête ronde Phillips H3 comme indiqué dans DÉTAIL A.

Fixez le tablier latéral gauche P13 sur le rail supérieur gauche P15 à l'aide des plaques de connexion métalliques P23 et des trous pilotes sur P13/P15, à l'aide des vis à tête ronde Phillips H3 comme indiqué dans le DÉTAIL B.

Serrez, mais NE retirez PAS les vis H3.

REMARQUE : Cet assemblage doit être réalisé sur une surface plane, lisse et non abrasive.

DÉTAIL A H3 P23-U^A Flush 3 inserts métalliques à cette extrémité Aligner tout Trous pilotes pi 4 Raw Wood up Stratifié vers le bas This assembled part is flipped around. Important : surplomb de 1-3/8" Coupe d'angle I DÉTAIL B Important : surplomb de 1-3/8" L'interrupteur marche/arrêt se trouve à cette extrémité en bas. Important : 1-3/8 M surolomb P23 Coupe d'angle H3- P13 Raw Wood up Stratifié vers le bas P15 P16 Connexion du cordon à cette extrémité. Restaurque sur l'assemblage : lors de l'assemblage, l'orientation correcte de toutes les pièces est essentielle pour un assemblage correct. Veuillez étudier attentivement tous les diagrammes. 3 inserts métalliques cette fin Flush FIGURE 1 REMARQUE : Cet assemblage doit être réalisé sur une surface plane, lisse et non abrasive.

PIÈCES REQUISES

1pc - P19 Terrain de jeu avec rampe d'extrémité

10 pièces - Vis à tête ronde Phillips H2

UN

ÉTAPE 2

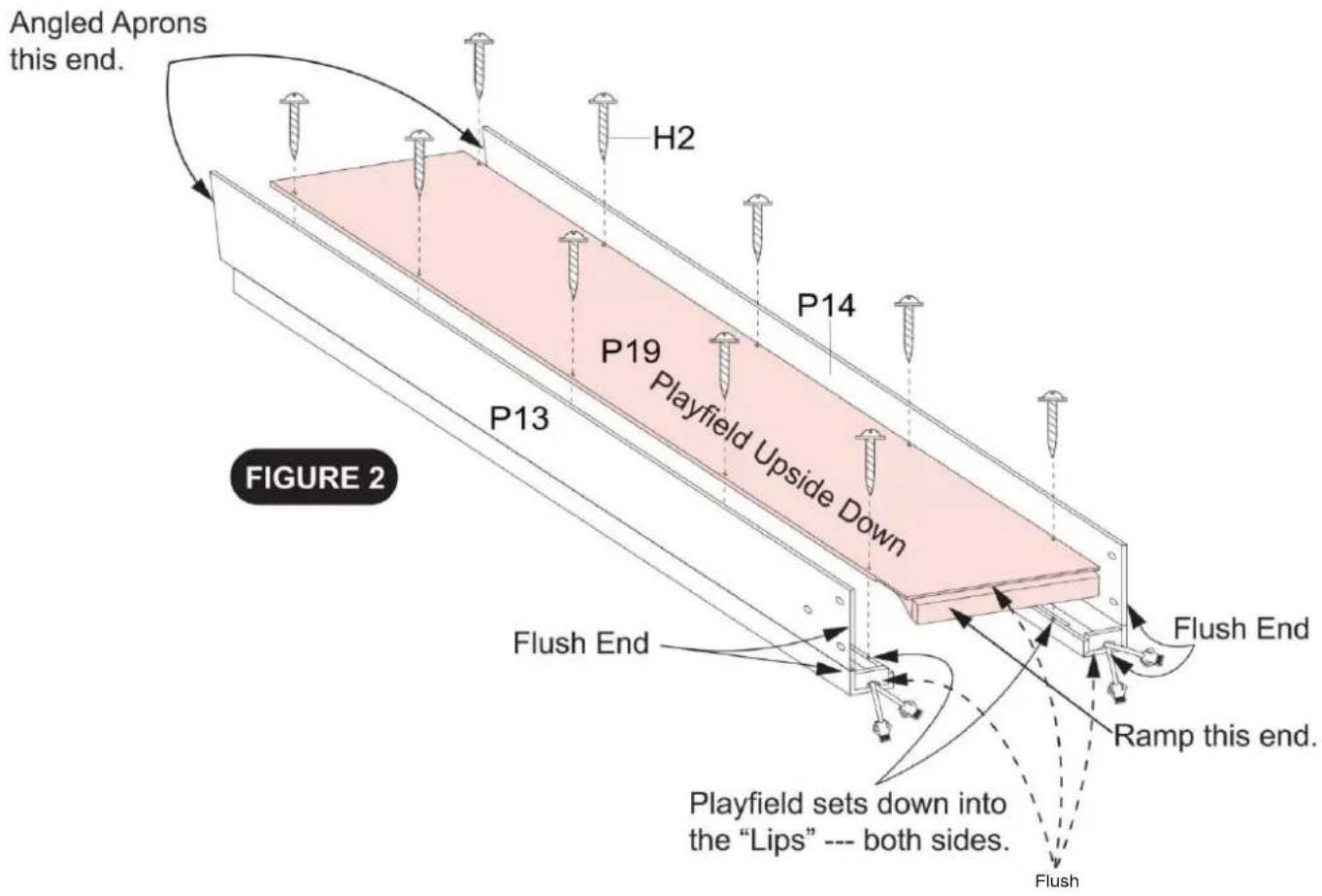

Fixez le terrain de jeu P19 sur les assemblages de l'ÉTAPE 1 à l'aide des trous pilotes et des vis rondes Philips H2 comme indiqué sur la FIGURE 2.

Serrez, mais NE retirez PAS les vis H2.

Remarque sur l'assemblage : lors de l'assemblage, l'orientation correcte de toutes les pièces est essentielle pour un assemblage correct.

Veuillez étudier attentivement tous les diagrammes.

PIÈCES REQUISES

1 pièce - Tablier d'extrémité P1
1 pièce - P2 Jambe avant gauche
1 pièce - P3 Jambe avant droite
1 pièce - P17 Jambe gauche

1 pièce - P18 Jambe
droite 4 pièces - Vis à tête ronde Phillips H2 20
pièces - Vis à tête ronde Phillips H3 6 pièces -
Plaque de connexion métallique P23

et

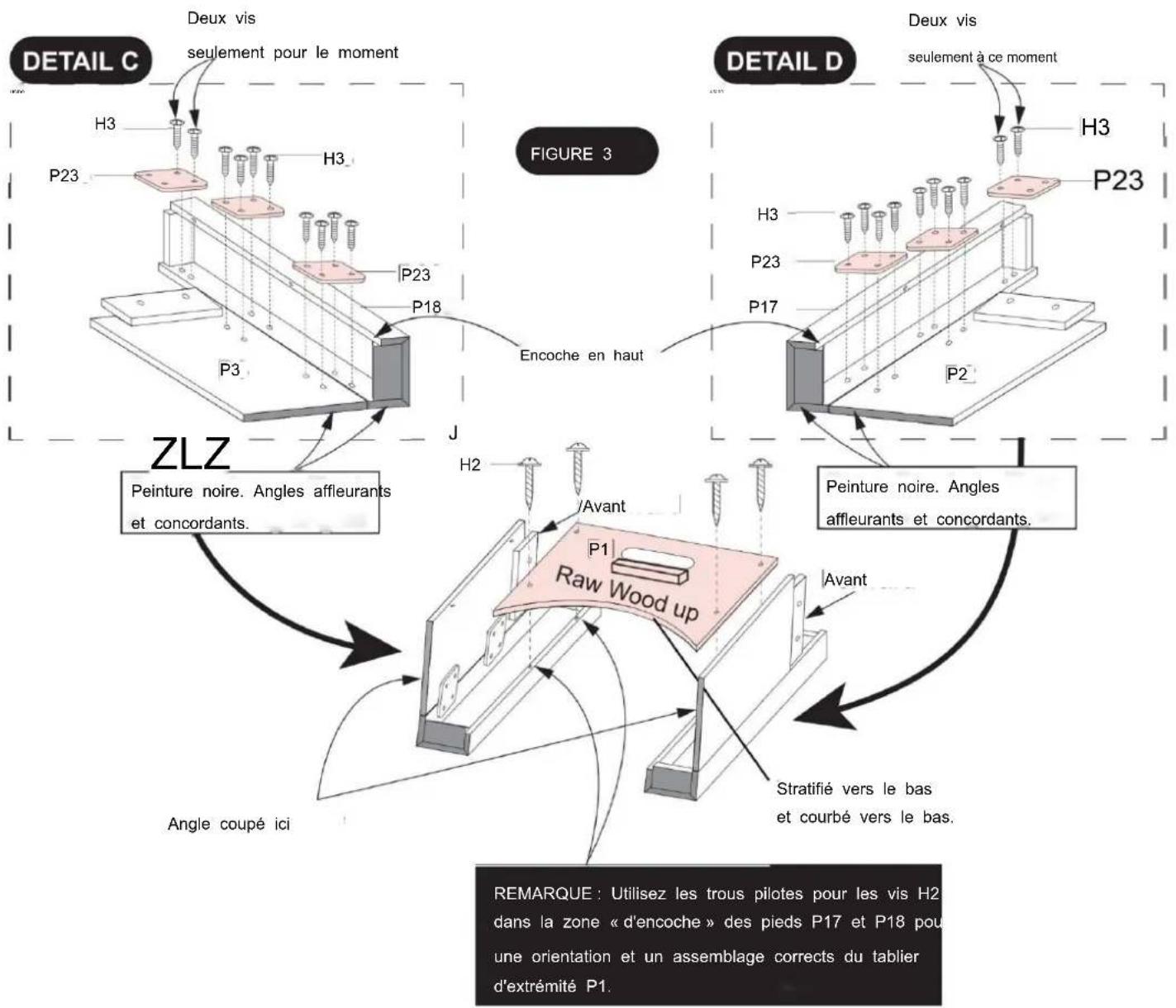

ÉTAPE 3

Fixez le pied avant droit P3 sur le pied droit P18 à l'aide des plaques de connexion métalliques P23, des trous pilotes et des vis à tête ronde Phillips H3 comme indiqué dans le DÉTAIL C,

Fixez le pied avant gauche P2 sur le pied gauche P17 à l'aide des plaques de connexion métalliques P23, des trous pilotes et des vis à tête ronde Phillips H3 comme indiqué dans le DÉTAIL D.

Fixez les assemblages DETAIL C I D sur le tablier d'extrémité P1 à l'aide des trous pilotes et des vis à tête ronde Phillips H2 comme indiqué sur la FIGURE 3.

Serrez, mais NE retirez PAS les vis H2, H3.

PARTS REQUIRED

4 pièces - Vis à tête ronde Phillips H1

4 pièces - Vis à tête ronde Phillips H3

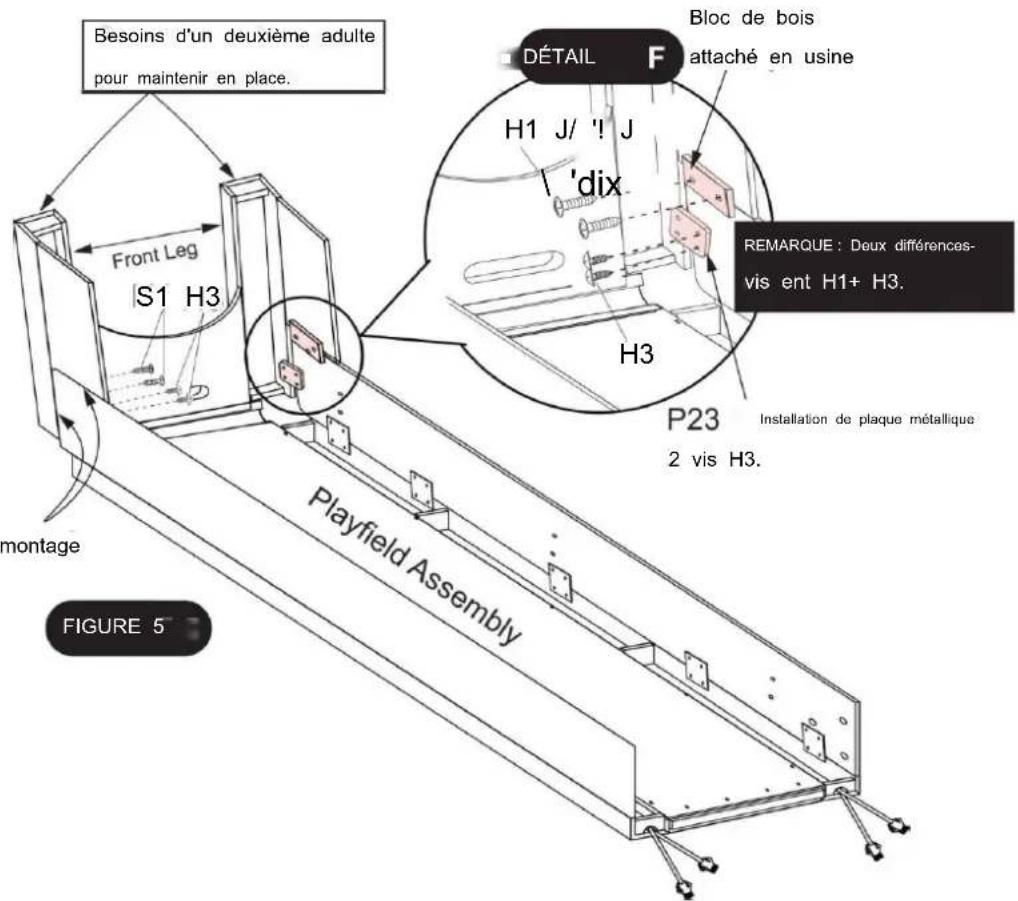

ÉTAPE 5

Fixez la patte avant de l'ÉTAPE 3 sur l'assemblage STEP 2 en utilisant les trous pilotes et H1 Vis rondes Phillips, H3 Vis rondes Phillips comme indiqué dans la FIGURE 5.

Serrez, mais NE dénudez PAS sortir les vis H1, H3.

Besoins d'un deuxième adulte pour maintenir en place. Front Leg S1 H3 Playfield Assembly Montage FIGURE 5 DÉTAIL F Bloc de bois attaché en usine H1 J/ 'I J ' Dix REMARQUE : Deux différences- vis ent H1+ H3. H3 P23 Installation de plaque métallique 2 vis H3.

PIÈCES REQUISES

2 pièces - P24 Panneau de support central 1

pièce - P25 Panneau de support

d'extrémité 6 pièces - P30 Support en « L » en plastique noir

12 pièces - Vis à tête ronde Phillips H7

ÉTAPE 6

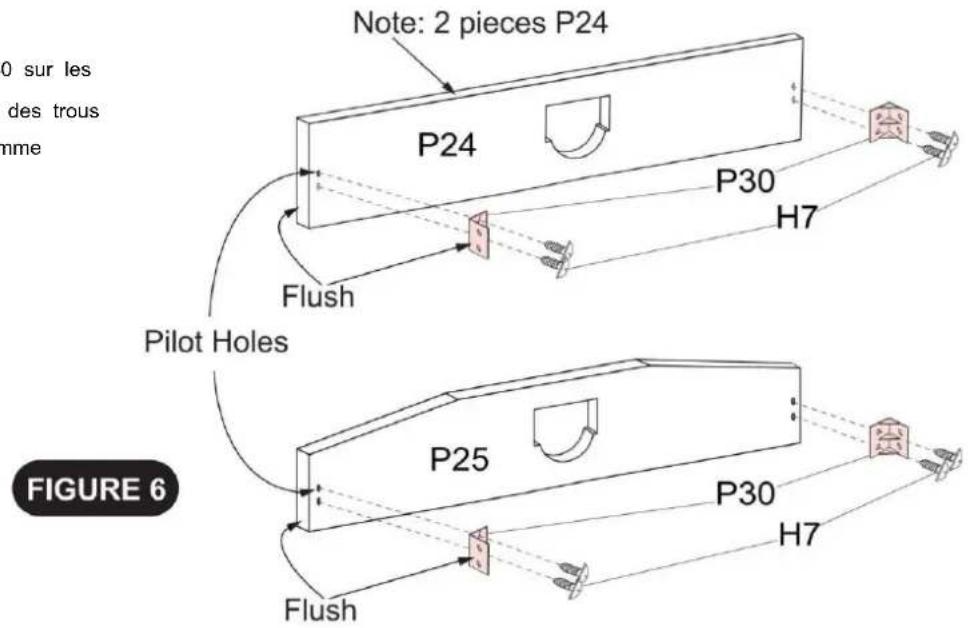

Fixez les supports en plastique « L » P30 sur les panneaux de support P241 P25 à l'aide des trous pilotes et des vis rondes Phillips H7 comme indiqué sur la FIGURE 6.

Serrez, mais NE retirez PAS H3 vis.

Note: 2 pieces P24 P24 P30 H7 Flush Pilot Holes P25 P30 H7 Flush FIGURE 6

PIÈCES REQUISES

12 pièces - Vis à tête ronde Phillips H3

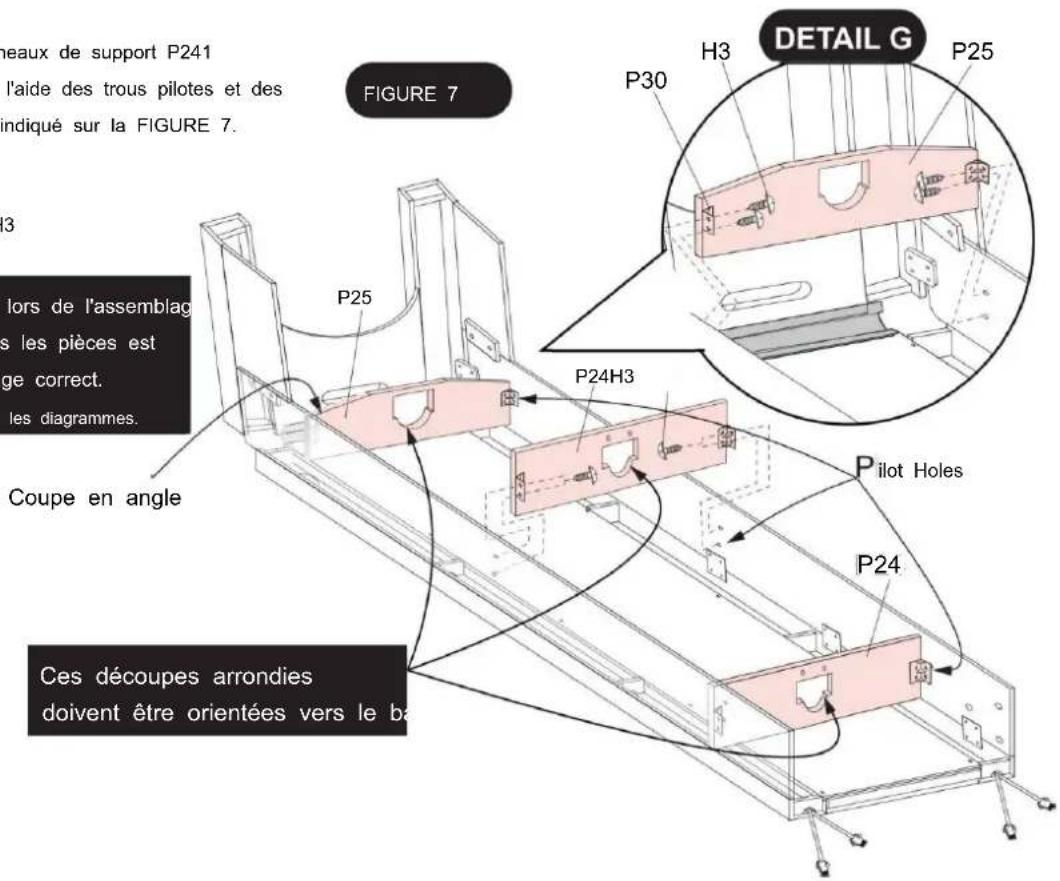

ÉTAPE 7

Fixez les assemblages de panneaux de support P241

P25 sur les tabliers latéraux à l'aide des trous pilotes et des vis rondes Phillips H3 comme indiqué sur la FIGURE 7.

Serrez, mais NE retirez PAS H3 vis.

Remarque sur l'assemblage : lors de l'assemblag l'orientation correcte de toutes les pièces est essentielle pour un assemblage correct. Veuillez étudier attentivement tous les diagrammes.

eaux de support P241 l'aide des trous pilotes et des ndiqué sur la FIGURE 7. 3 lors de l'assemblage les pièces est ge correct. les diagrammes. Coupe en angle P25 P24H3 P30 H3 P25 Pilot Holes P24 Ces découpes arrondies doivent être orientées vers le ba DETAIL G

PIÈCES REQUISES

2 pièces - Carte de connexion P21 6

6 pièces - Rondelle plate H5 6

pièces - Boulon à tête Allen H4

pièces - Rondelle frein H6

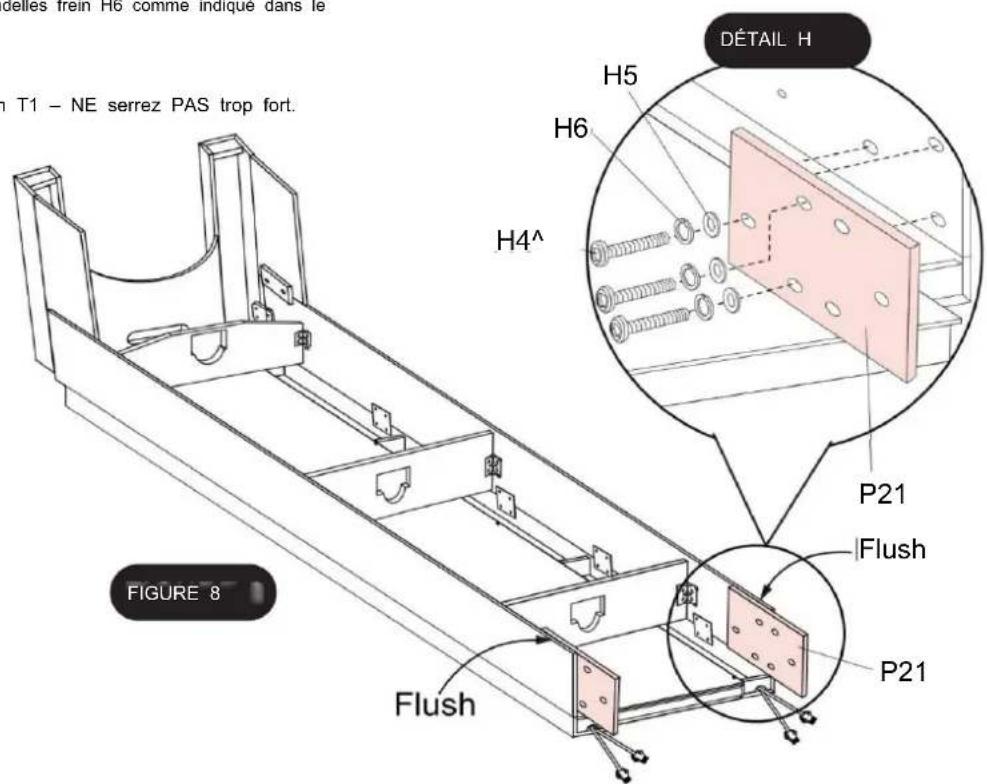

ÉTAPE 8

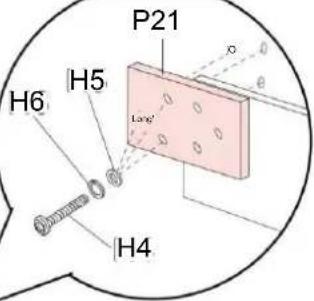

Fixez les cartes de connexion P21 à l'intérieur des tabliers latéraux à l'aide des boulons à tête Allen H4, des rondelles plates H5 et des rondelles frein H6 comme indiqué dans le DÉTAIL H.

Serrez les boulons H4 à l'aide d'une clé Allen T1 – NE serrez PAS trop fort.

T1 - NE serrez PAS trop fort. H4^ H5 H6 DÉTAIL H P21 Flush P21 Flush FIGURE 8

PIÈCES REQUISES 2

1 pièce - Support en bois P20 1 pièce - Retour de balle en plastique P26

pièces - Vis à tête ronde Phillips H3

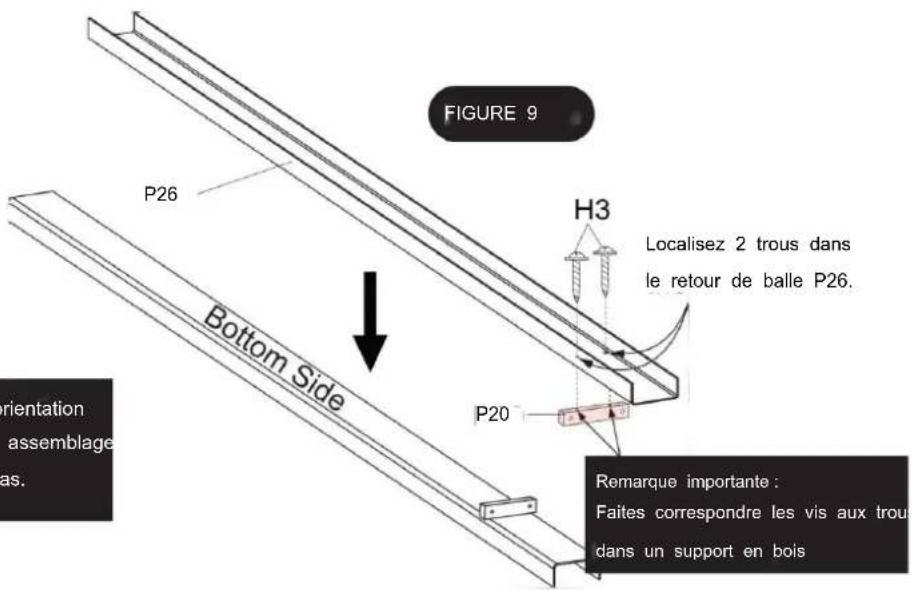

ÉTAPE 9

Fixez le support en bois P20 sur le retour de bille en plastique P26 à l'aide des vis rondes Philips H3 comme indiqué sur la FIGURE 9.

Serrez, mais NE retirez PAS H3 vis.

Remarque sur l'assemblage : lors de l'assemblage, l'orientation correcte de toutes les pièces est essentielle pour un assemblage correct. Veuillez étudier attentivement tous les schémas.

Localisez 2 trous dans le retour de balle P26.

FIGURE 9 P26 H3 Localisez 2 trous dans le retour de balle P26. Bottom Side P20 Remarque importante : Faites correspondre les vis aux trou dans un support en bois

PIÈCES REQUISES

2 pièces - Vis à tête ronde Phillips H2

ÉTAPE 10

Installez et fixez le retour de bille en plastique P26 sur les panneaux de support P24/25 à l'aide des vis rondes Philips H2 comme indiqué dans le DÉTAIL I.

1pc - Panneau de fond de boîte de but P22

4 pièces - Vis à tête ronde Phillips H2

REMARQUE : 2 ADULTES SONT NÉCESSAIRES POUR L'ASSEMBLAGE

ÉTAPE 11

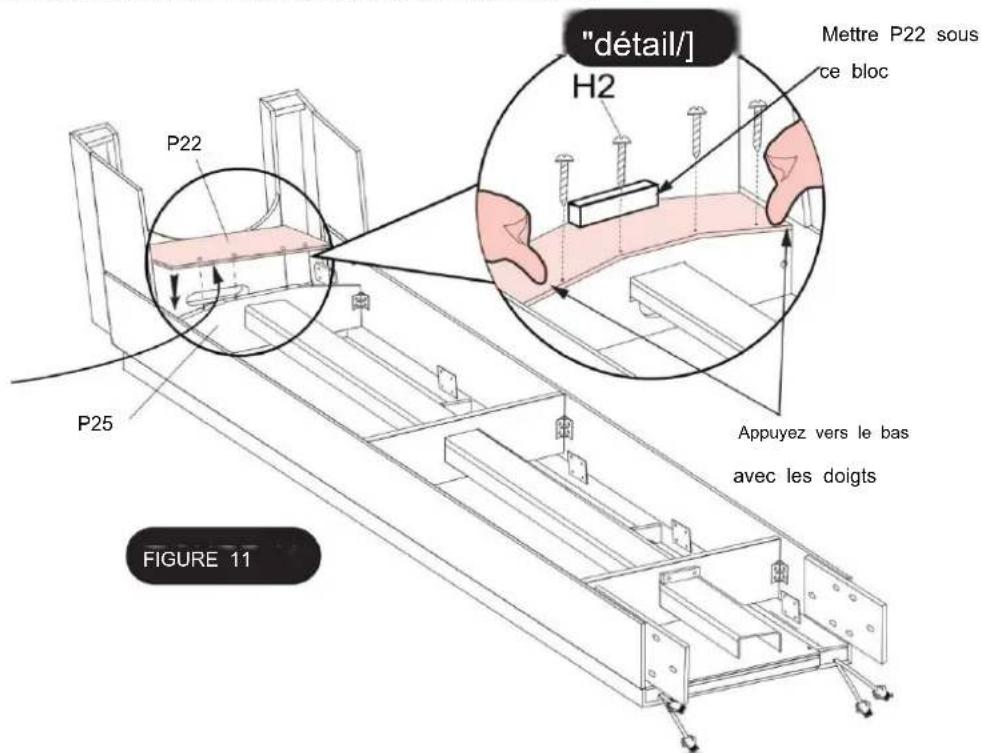

Fixez la planche inférieure du boîtier de but P22 sur la planche de support d'extrémité P25 à l'aide des vis rondes Philips H2 comme indiqué dans le DÉTAIL J.

Serrez, mais NE retirez PAS les vis H2,

Stratifié noir face cachée

"détaïl/"] H2 P22 P25 Mettre P22 sous ce bloc Appuyez vers le bas avec les doigts FIGURE 11

PIÈCES REQUISES

1 pièce - P7 Jambe arrière droite

4 pièces - Vis à tête ronde Phillips H2

1 pièce P8 Jambe arrière gauche

1 pièce-

P28 Panneau arrière - D

REMARQUE : 2 ADULTES SONT NÉCESSAIRES POUR L'ASSEMBLAGE

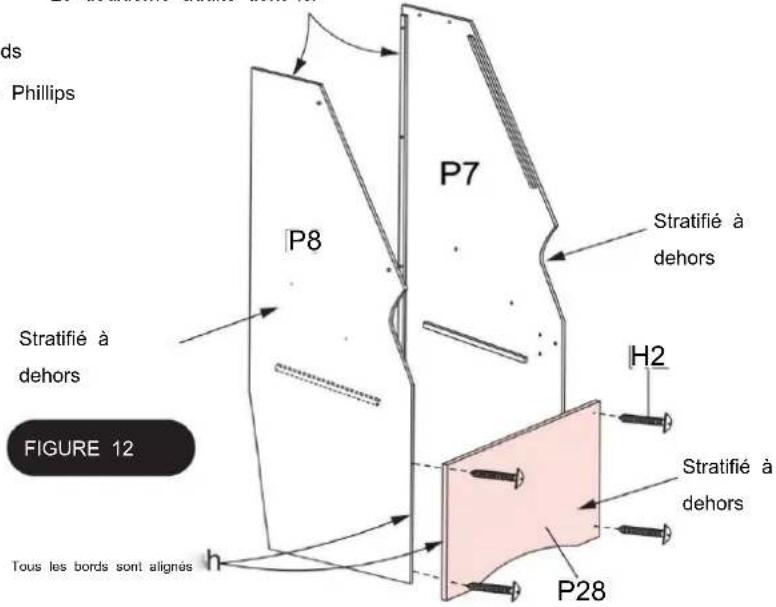

ÉTAPE 12

Fixez le panneau avant inférieur du meuble P28 sur les pieds arrière P7 I P8 à l'aide des trous pilotes et des vis rondes Phillips H2 comme indiqué sur la FIGURE 12.

Serrez, mais NE retirez PAS les vis H2.

Le deuxième adulte tient ici

ds Phillips P7 Stratifié à dehors P8 Stratifié à dehors H2 Stratifié à dehors P28 Tous les bords sont alignés FIGURE 12

PIÈCES REQUISES

6 pièces - Boulon à tête Allen H4 6 pièces - Rondelle plate H5

6 pièces - Rondelle de blocage H6

REMARQUE : 2 ADULTES SONT NÉCESSAIRES POUR L'ASSEMBLAGE

ÉTAPE 13

Fixez l'assemblage STEP 12 sur l'assemblage STEP 11 à l'aide des boulons à tête Allen H4, des rondelles plates H5 et des rondelles frein H6 comme indiqué sur la FIGURE 13.

Serrez tous les boulons H4 à l'aide de la clé Allen T1... NE serrez PAS trop fort.

Placez-vous soigneusement entre les pieds gauche et droit des armoires P7 et P8 pour installer et serrer les boulons H4.

DÉTAIL K

P21 H5 H6 Long' H4

FIGURE 13

Bords affleurants et serrés. Assurez-vous qu'il n'y a pas d'espace avant de serrer.

PIÈCES REQUISES 4

1pc - P4 Planche inférieure d'arrêt de balle

pièces - Vis à tête ronde Phillips H1

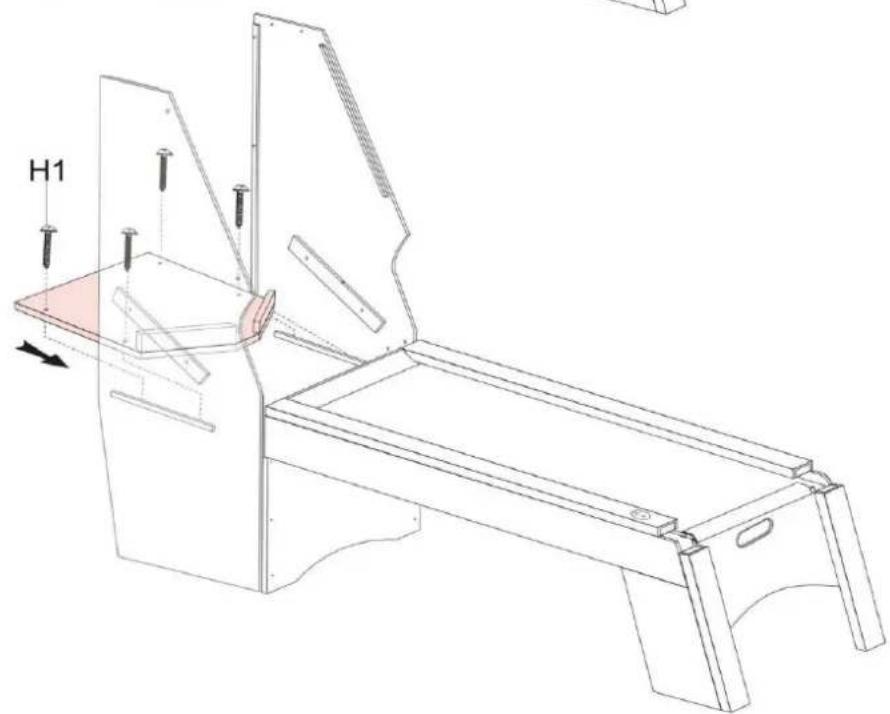

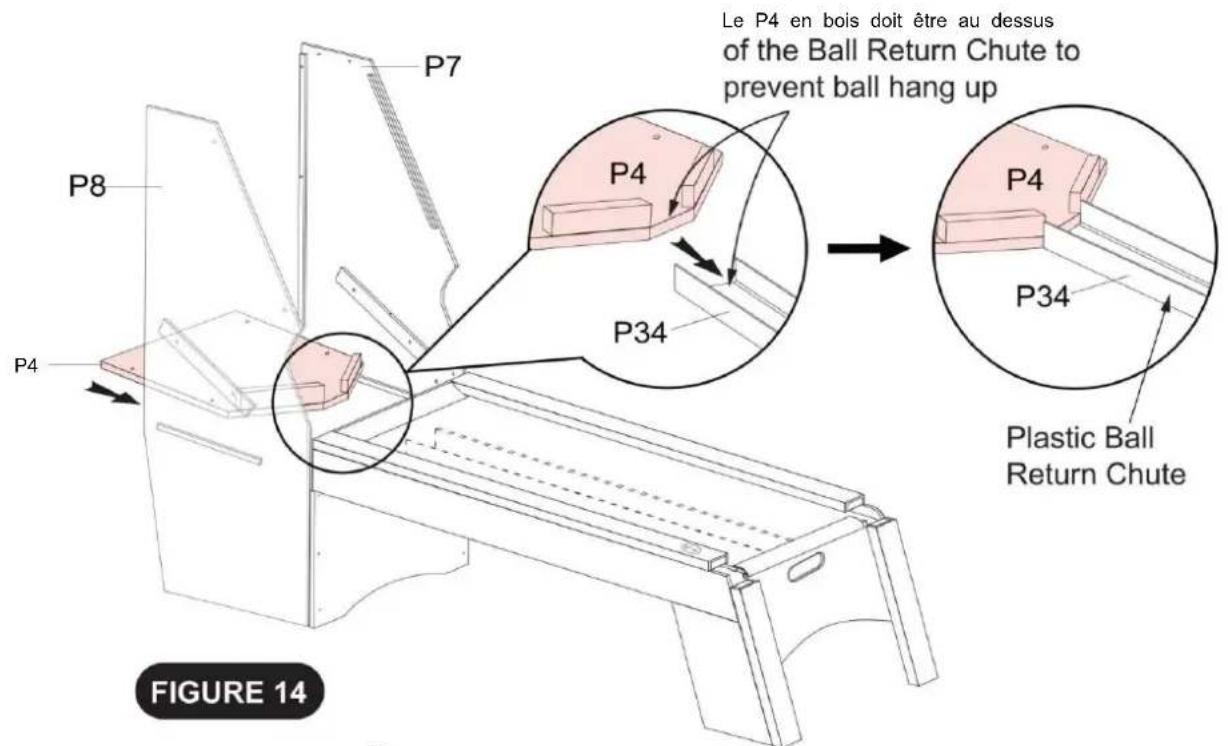

ÉTAPE 14

Fixez la plaque inférieure de butée à bille P4 sur les pieds arrière P7 I P8 à l'aide de trous pilotes et de vis rondes Phillips H1 comme indiqué sur la FIGURE 14.

Serrez, mais NE retirez PAS les vis H1.

Le P4 en bois doit être au dessus of the Ball Return Chute to prevent ball hang up P7 P4 P34 P8 P4 P34 Plastic Ball Return Chute FIGURE 14

H1

PIÈCES REQUISES 6

1pc - Plexiglas transparent P27

pièces - Vis à tête ronde Phillips H3

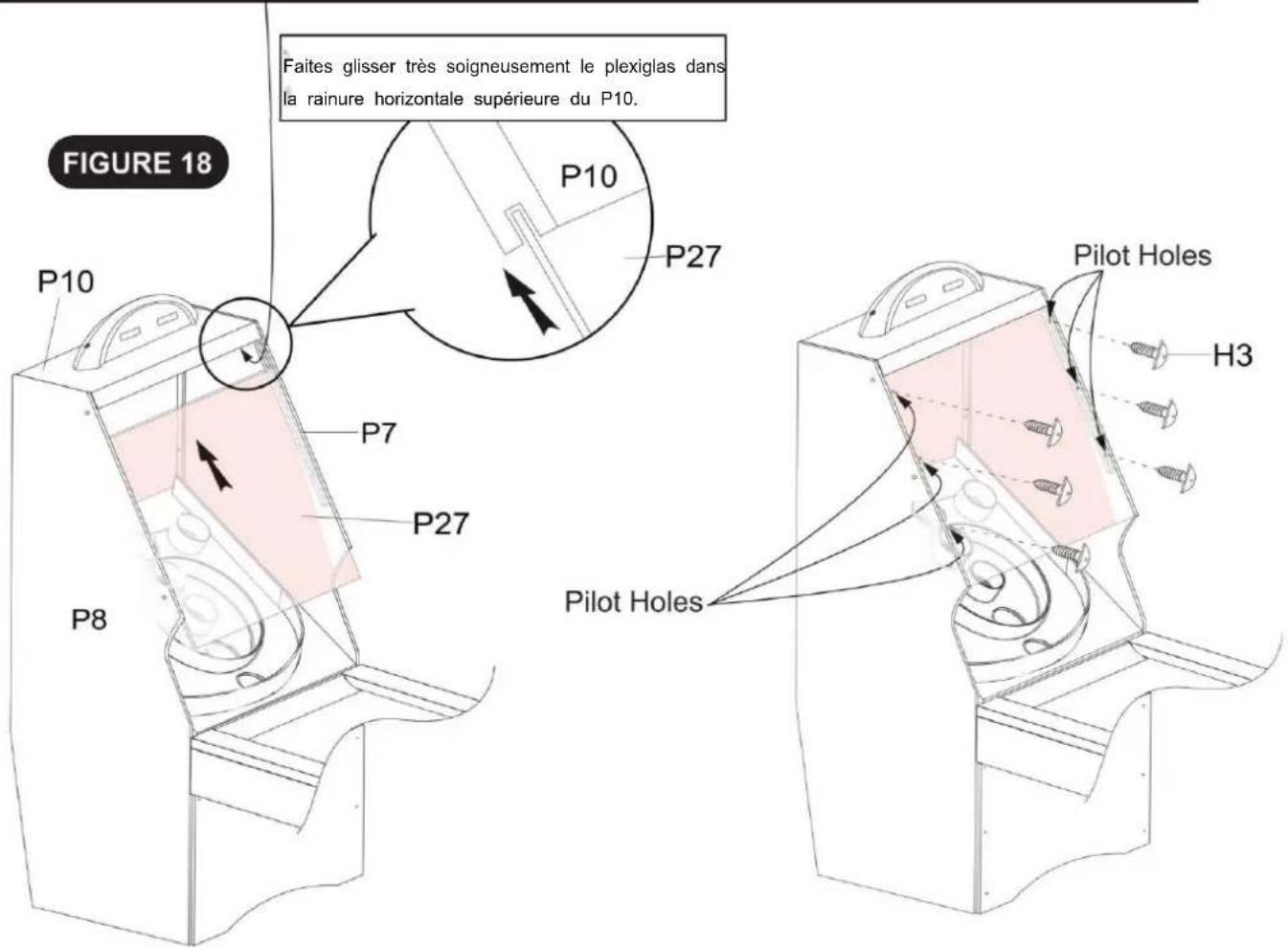

ÉTAPE 18

Installez le plexiglas transparent P27 sur les pieds arrière P71 P8 et fixez-le sur le panneau supérieur de l'armoire P10 à l'aide de trous pilotes et de vis rondes Phillips H3 comme indiqué sur la FIGURE 18.

Serrez, mais NE serrez PAS trop les vis H3 car cela pourrait fissurer le plexiglas.

REMARQUE : La rainure pour le dessus du plexiglas P27 se trouve sur le côté avant inférieur du panneau supérieur de l'armoire P10. ■ Si le plexiglas ne glisse pas facilement dans cette rainure, il sera nécessaire de desserrer les 4 boulons H4 qui maintiennent le panneau supérieur de l'armoire P10 et de le tapoter ou de le pousser soigneusement vers l'avant, déplaçant ainsi la rainure vers l'avant juste assez pour permettre au plexiglas P27 de glisser dans la rainure.

Faites glisser très soigneusement le plexiglas dans la rainure horizontale supérieure du P10. P10 P27 P10 P7 P27 P8 Pilot Holes H3 Pilot Holes FIGURE 18

REMARQUE : Retirez soigneusement le revêtement protecteur du plexiglas avant l'installation, évitez les empreintes digitales sur le plexiglas en portant des gants en coton.

PIÈCES REQUISES 4

1 pièce - Panneau de meuble arrière inférieur P12

pièces - Vis à tête ronde Phillips H1

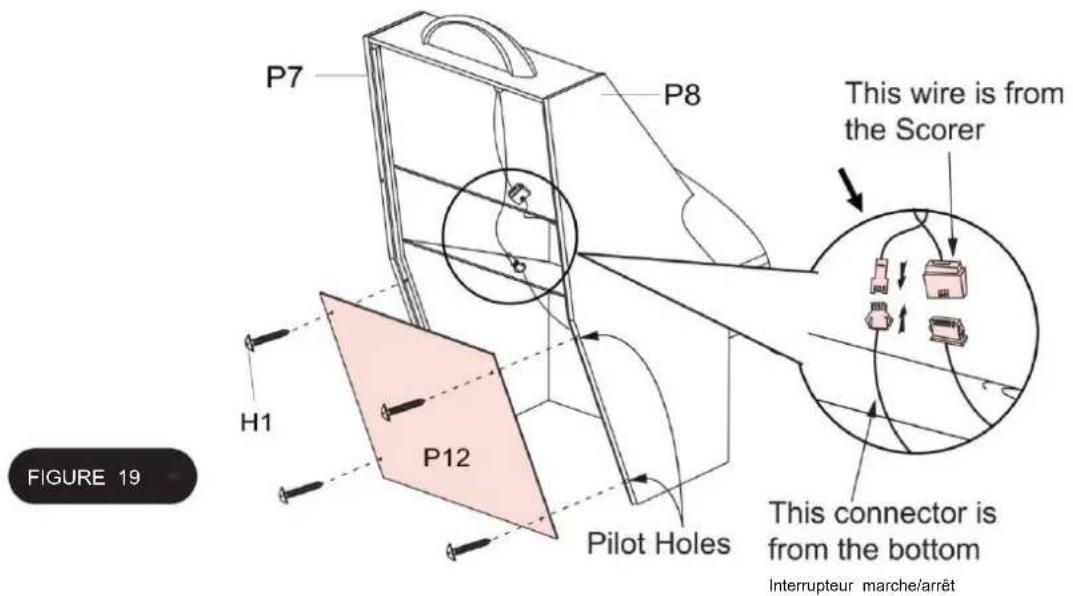

ÉTAPE 19

Fixez le panneau arrière inférieur P12 sur les pieds arrière P7 I P8 à l'aide de trous pilotes et de vis rondes Phillips H1 comme indiqué sur la FIGURE 19.

REMARQUE : tous les connecteurs mâles/femelles doivent être correctement tournés pour pouvoir se brancher les uns sur les autres.

Serrez, mais NE retirez PAS les vis H1.

1 pièce - P11 Panneau arrière supérieur de l'armoire. 1 pièce - Adaptateur secteur A1

6 pièces - Vis à tête ronde Phillips H1 2 pièces - Vis à tête ronde Phillips H2

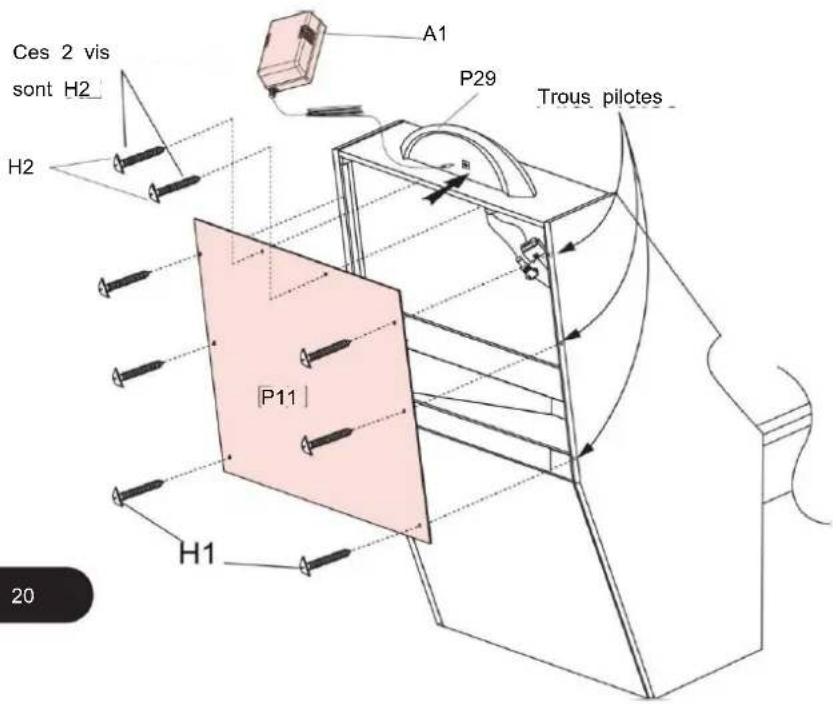

ÉTAPE 20

Fixez l' armoire arrière supérieure P11

Planche sur le meuble à pieds arrière à l'aide de trous pilotes et des vis cruciformes H1 et H2 Vis rondes comme indiqué sur la FIGURE 20.

Serrez, mais NE retirez PAS les vis H1, H3.

Branchez l'adaptateur secteur A1 à l'arrière de P29 Marqueur électronique

Ne laissez pas le cordon de l'adaptateur secteur constituer un risque de trébuchement.

Ces 2 vis sont H2_ H2 A1 P29 Trous pilotes_ P11 H1 20

FIGURE 20

PIÈCES REQUISES 14

1 pièce - P31 Bande de garniture en plastique

pièces - Vis à tête ronde Phillips H3

gauche 1 pièce - P32 Bande de garniture en plastique

droite 2 pièces - P35 Capuchon d'angle en plastique pour rail supérieur

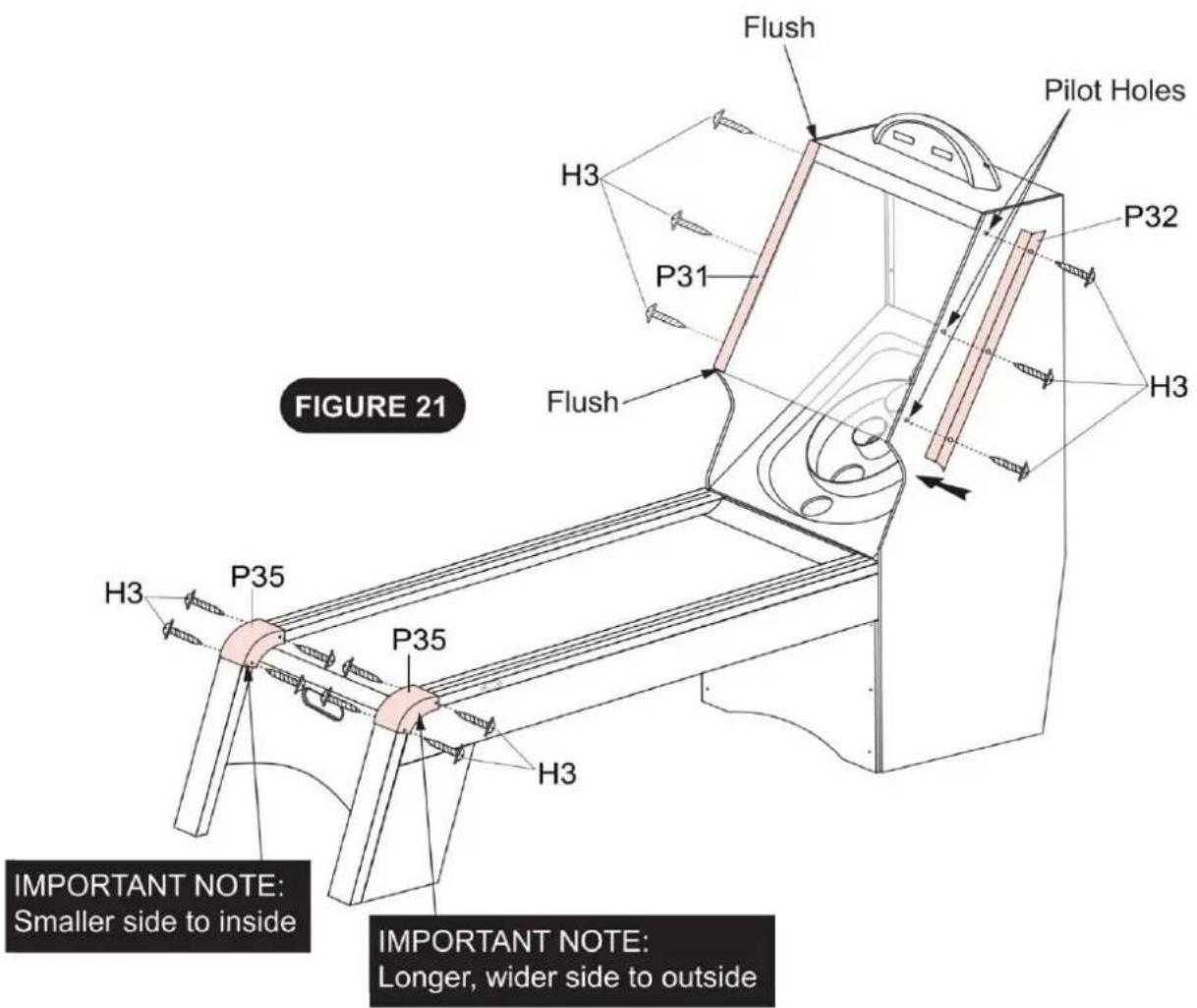

ÉTAPE 21

Fixez les bandes de garniture en plastique P31 | 32 sur l'armoire à l'aide de trous pilotes et de vis rondes Phillips H3 comme indiqué sur la FIGURE 21.

Fixez les embouts d'angle en plastique du rail supérieur P35 sur les pieds avant à l'aide de trous pilotes et de vis rondes Phillips H3 comme indiqué sur la FIGURE 21.

Serrez, mais NE retirez PAS les vis H3.

REMARQUE : tous les connecteurs mâles/femelles doivent être correctement tournés pour pouvoir se brancher les uns sur les autres.

Adaptateur secteur A1 Les connexions 1, 2, 3, 4 sont toutes réalisées par le client. P29 Electronic Scorer C1 ON/OFF Switch Bande LED C2 Du tableau cible au marqueur électronique P5 C3 Scoring Sensor (all factory connected) Remplacement du capteur de score Débranchez d'abord le fil de connexion. Vis C4 Capteur de notation C3 P5

Félicitations ! Vous avez maintenant assemblé votre table de jeu. Veuillez noter les instructions d'entretien et utilisez les instructions ci-dessous pour garantir de nombreuses années d'utilisation sans problème de votre jeu tableau.

ENTRETIEN ET UTILISATION DE VOTRE TABLE

1. Utilisez un produit de polissage pour meubles en spray pour nettoyer toutes les surfaces extérieures de votre table de jeu et sur le terrain de jeu (mais pas sur le plexiglas qui nécessite un nettoyant/polissage acrylique).
2. Utilisez uniquement une prise secteur domestique britannique adaptée et assurez-vous que le cordon ne présente pas de risque de trébuchement.
3. Ce produit est destiné à une utilisation INTÉRIEURE uniquement.
4. NE PAS s'asseoir, grimper ou s'appuyer sur la table.
5. NE PAS faire glisser la table lorsque vous la déplacez. Cela endommagerait les pieds.
6. NE PAS poser de boissons sur la table.

LISTE DES PIÈCES DU PRODUIT POUR LE MODÈLE #188805 Clé# Pièce# Description

H1	188805HLH1	Vis à tête ronde Phillips 3,5 mm x 18 mm	24
H2	188805HLH2	Vis à tête ronde Phillips 3,5 mm x 28 mm	28
			98
H3	188805HLH3	Vis à tête ronde Phillips 3,5 mm x 12 mm	d6
H4	188805HLH4	Boulon à tête Allen 6 mm x 25 mm	je
H5	188805HLH5	Rondelle plate 6,5 mm x 18 mm	6
H6	188805HLH6	Rondelle de blocage M6	d
H7	188805HLH7	Vis à tête ronde Phillips 3,5 mm x 14 mm	je6
			2
T1	188805HLT1	Clé Allen M5	d
P1	188805HLP1	Tablier pour pattes avant	je6
P2	188805HLP2	Jambe avant gauche
P3	188805HLP3	Jambe avant droite	d
P4	188805HLP4	Planche inférieure d'arrêt de balle	je
P5	188805HLP5	Tableau cible avec capteurs de score
P6	188805HLP6	Capuchon d'angle en plastique pour rail supérieur	2d
P7	188805HLP7	Pied de meuble arrière droit	je
P8	188805HLP8	Pied de meuble arrière gauche	d
P9	188805HLP9	Panneau avec graphique	je
P10	188805HLP10	Panneau de meuble supérieur pour Scorer
P11	188805HLP11	Panneau arrière supérieur de l'armoire	d
P12	188805HLP12	Panneau de meuble du bas du dos	je
P13	188805HLP13	Tablier côté gauche
P14	188805HLP14	Tablier côté droit	d
P15	188805HLP15	Rail supérieur gauche avec interrupteur de commande et câblage	je
P16	188805HLP16	Rail supérieur droit	d
P17	188805HLP17	Jambe gauche (assemblée avec P2)	je
P18	188805HLP18	Jambe droite (assemblée avec P3)
P19	188805HLP19	Terrain de jeu avec rampe d'accès	d
P20	188805HLP20	Support en bois (emballé avec P30)	je
P21	188805HLP21	Carte de connexion	2
P22	188805HLP22	Panneau de fond de boîte de but	d
P23	188805HLP23	Plaque de connexion métallique	je
P24	188805HLP24	Panneau de support intermédiaire	2d
P25	188805HLP25	Panneau de support final	je
P26	188805HLP26	Retour de balle en plastique
P27	188805HLP27	Plexiglas transparent	d
P28	188805HLP28	Panneau avant inférieur de l'armoire	je
P29	188805HLP29	Marqueur électronique	d
Key #	Partie #	Description	Qté.
P30	188805HLP30	Support en L'en" plastique noir	6
P31	188805HLP31	Bande de garniture en plastique gauche	1
P32	188805HLP32	Bande de garniture en plastique droite	1
P33	188805HLP33	Connecteur en plastique (du terrain de jeu à la jambe avant)	1
A1	188805HLA1	Adaptateur secteur	4
A2	188805HLA2	Balle	1
C1	188805HLC1	Interrupteur marche/arrêt	2
C2	188805HLC2	Bande LED	7
C3	188805HLC3	Capteur de notation	141
C4	188805HLC4	Vis à tête ronde Phillips 3,5 mm x 12 mm	1
T1	188805HLK1	Kit de quincaillerie
M1	188805-HLM1	Manuel d'instructions

TIPPS:
