GEBRUIKSAANWIJZING SSG-06 Vevor

Het monteren van deze Score Arcade Game-machine duurt ongeveer 3 uur. Het wordt aanbevolen om de machine door 2 personen te laten bedienen.

VEILIGHEIDSINSTRUCTIES

Bedankt voor het gebruiken van dit product. Lees alle instructies voordat u het gebruikt. De informatie zal u helpen de best mogelijke resultaten te behalen.

WAARSCHUWING: Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

	Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Compliance is een EG-veiligheidscertificering.
	CORRECTE AFVOER Ditproduct is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden afgegeven bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.
	FCC-informatie: LETOP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kanschadelijke interferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B.overeenkomstig Deel 15 van de FCC-regels zijn deze limieten bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen. ŷHeroriënteer of verplaats de ontvangstantenne. ŷVergroot de afstand tussen het producten de ontvanger.ÿ Sluit het product aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

MONTAGEVOORZORGSMAATREGELEN

1. Assembleer volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een veiligheidsbril en stevige werkhandschoenen.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
4. Het draagvermogen en andere producteigenschappen gelden alleen voor een volledig en correct gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.

1. Houd omstanders uit de buurt tijdens de montage.
2. De plaat weegt veel. Let goed op bij de installatie, zodat u de plaat niet beschadigt. Schakel indien nodig iemand in die u kan helpen met de installatie.
3. Alleen volwassenen mogen het geheel in elkaar zetten.
4. WAARSCHUWING: Dit product bevat kleine onderdelen. Als deze worden ingeslikt, kan dit verstikkingsgevaar opleveren. Houd deze kleine onderdelen uit de buurt van kinderen tijdens het monteren!
5. Verwijder voor het eerste gebruik van het apparaat alle promotiematerialen en verpakkingsmaterialen.

AANDACHT!

WAARSCHUWING! Houd kinderen en huisdieren uit de buurt.

WAARSCHUWING! Verwijder alle verpakkingsmaterialen en bewaar ze voor toekomstig gebruik. Verpakkingsmaterialen zijn geen speelgoed.

WAARSCHUWINGLaat kinderen niet met de verpakkingsmaterialen spelen. Als ze de verpakkingsmaterialen inslikken, stikken ze!

WAARSCHUWING! VERSTIKKINGSGEVAAR - Kleine onderdelen. Niet voor kinderen jonger dan 3 jaar. Gemonteerd door een volwassene

WAARSCHUWING! VERSTIKKINGSGEVAAR - Kleine onderdelen. Niet voor kinderen jonger dan 3 jaar.

In elkaar gezet door een volwassene.

BEWAAR DEZE INSTRUCTIES

ongelukken of verwondingen door scherpe randen te voorkomen, dient u het product voorzichtig te monteren en te gebruiken.

1. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
2. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
3. Als er onderdelen ontbreken, kapot, beschadigd of versleten zijn, stop dan met het gebruik van dit artikel totdat de reparaties zijn uitgevoerd en de vervangende onderdelen zijn geïnstalleerd.
4. Overschrijd de vermelde gewichtscapaciteit niet. Draai alle knoppen stevig vast voordat u de belasting aanbrengt. Wees u bewust van dynamische belasting! De plotselinge belastingbeweging kan kortstondig een overmatige belasting creëren, waardoor het product defect raakt.
5. Zorg ervoor dat de tafel niet te zwaar is, anders kan het gewicht op één plek omvallen.

WAARSCHUWING: Klim niet op de machine om te spelen, vermijd omdraaien

HARDWARE-IDENTIFICATIE

(Op schaal)

H1 - 3,5mm x 18mm

Phillips Rond

Kopschroef (24

stuks)

H2 - 3.5mm x 28mm

Phillips Rond Phillips Rond

Kopschroef (28

stuks)

H3 - 3,5mm x 12mm

Kopschroef (98

stuks)

H4 - 6mm x 25mm

Inbusbout (16 stuks)

H5 - 6,5 mm x 18 mm

Vlakke ring

(16 stuks)

H6 - M6 borgring

(16 stuks)

H7 - 3,5mm x 14mm

Phillips Rond

Kopschroef (12

stuks)

T1 -M6 inbussleutel

(1 stuk)

ONDERDELEN IDENTIFICATIE

(Niet op schaal)

P2 - Linker voorpoot (wordt gemonteerd met P17) (1 st.)

P3 - Rechter voorpoot (wordt gemonteerd met P18) (1 st.)

P4 - Bal Stop Onderste Plaat (1 stuk)

P5 - Doelbord met scoresensoren (1 st.)

P6- Bovenrail kunststof Hoekkap (2 stuks)

P9 - Achterbord met afbeelding (1 stuk)

P10 - Bovenkast Paneel voor scorer (1 stuk)

23-3/8" 34-3/8"

P11 - Bovenrug Kabinetsraad (1 stuk

P12 - Onderrug Kabinetsraad (1 stuk)

P14 - Rechterzijschort (1 stuk) (1 stuk)

P16-Rechtsbovenrail
P15 - Linker bovenrail met Bedieningsschakelaar en bedrading (1 stuk)

Zwart Schilderen

P17-Linkerbeen (wordt gemonteerd met P2) (1 st.)

P18 - Rechterbeen (wordt gemonteerd met P3) (1 st.)

P20 - Houten steunbeugel (verpakt met zwarte kunststof "L"-beugels) (1 stuk)

P21 - Aansluitbord (2 stuks)

P22 - Doelbox P23 - Metalen verbindingsplaat Onderste plank (16 stuks) (1 stuks)

P24 - Middensteunbord (2 stuks)

P25 - Eindsteunbord (1 pc)

P26 - Plastic bal terug (1 stuk)

P27 - Helder plexiglas (1 pc)

P28 - Onderste voorkant Kabinetsraad (1 stuk)

P30 - Zwart kunststof "L" beugel (6 stuks)

P31 - Linker kunststof Sierstrip (1 st.)

P32 - Rechts Plastic Sierstrip (1 st.)

P33 - Kunststof connector (Speelveld naar voorste been) (1 stuk)

ACCESSOIRE-IDENTIFICATIE

(Niet op schaal)

A1 - A/C-adapter (1 st.)

A2 - Bal (4 stuks)

VEREISTE ONDERDELEN

A

10st - P23 Metalen verbindingsplaat 40st - H3

-P14 1st y P15 Rechterkant schort

Phillips ronde kopschroef

-

Linker bovenrail met bedieningsschakelaar

1 stuk - P16 Rechter bovenste rail

STAP 1

En

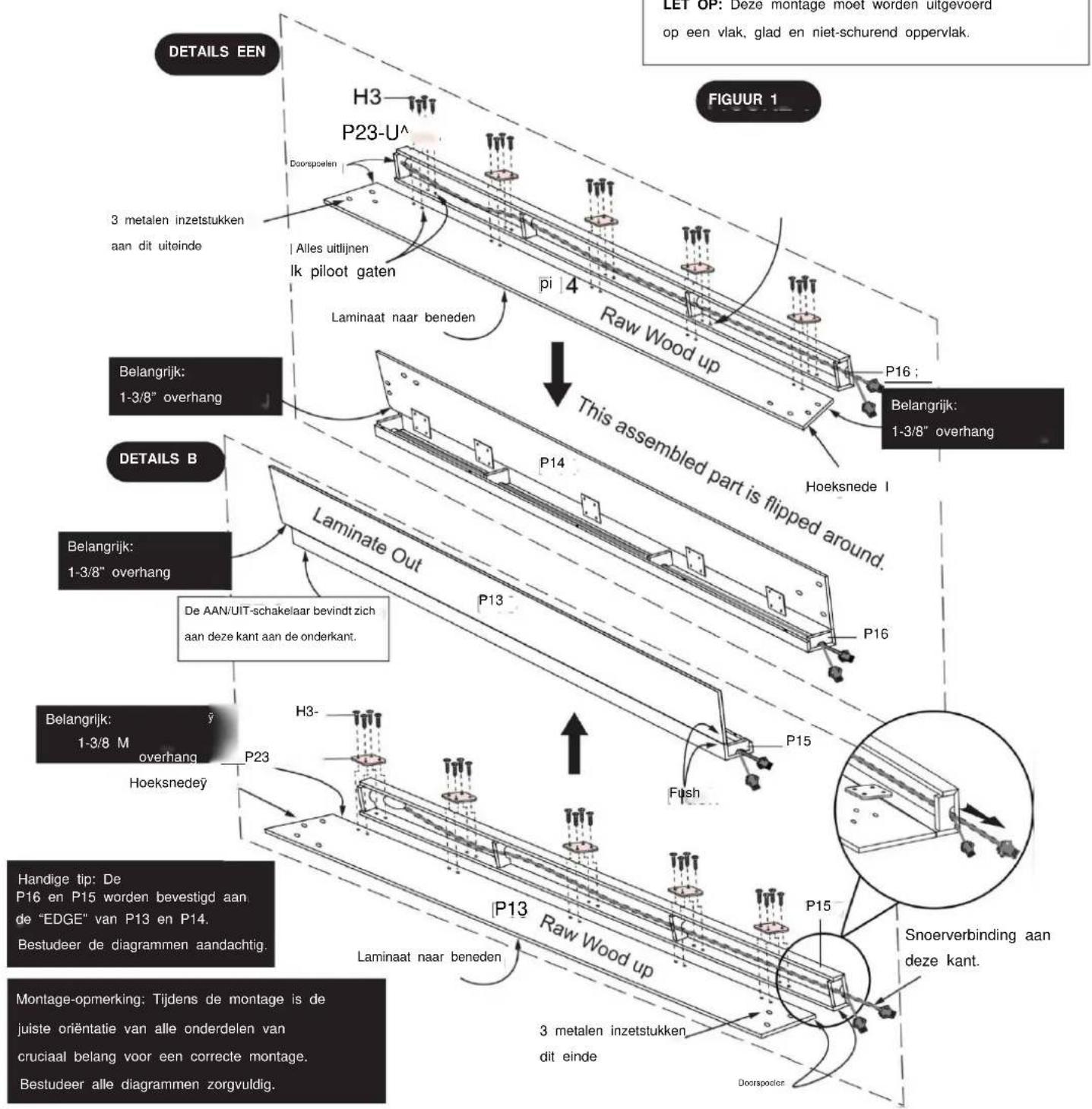

Bevestig het P14 rechterzijschort aan de P16 rechterbovenrail met behulp van de P23 metalen verbindingsplaten en de geleidegaten op de P14/P16, met behulp van de H3 kruiskopschroeven met ronde kop, zoalgebeeld in DETAIL A.

Bevestig het P13 linker zijschort aan de P15 linker bovenrail met behulp van de P23 metalen verbindingsplaten en de geleidegaten op P13/P15, met behulp van de H3 kruiskopschroeven met ronde kop, zoals afgebeeld in DETAIL B.

Draai de H3-schroeven vast, maar verwijder ze NIET.

LET UP: Deze montage moet worden uitgevoerd op een vlak, glad en niet-schurend oppervlak. FIGUUR 1 DETAILS EEN H3 P23-U^ Doorspoelen 3 metalen inzetstukken aan dit uiteinde Alles uittlijnen Ik piloot gaten pi 4 Raw Wood up Laminaat naar beneden This assembled part is flipped around. Belangrijk: 1-3/8" overhang Hoeksnede I Belangrijk: 1-3/8" overhang Laminate Out P13 P16 Belangrijk: 1-3/8" overhang De AAN/UIT-schakelaar bevindt zich aan deze kant aan de onderkant. P23 Hoeksnedeÿ Handige tip: De P16 en P15 worden bevestigd aan de "EDGE" van P13 en P14. Bestudeer de diagrammen aandachtig. P13 Raw Wood up Laminaat naar beneden 3 metalen inzetstukken dit einde Doorspoelen Snowverbinding aan deze kant. Montage-opmerking: Tijdens de montage is de juiste orientatie van alle onderdelen van cruciaal belang voor een correcte montage. Bestudeer alle diagrammen zorgvuldig.

VEREISTE ONDERDELEN

1st - P19 Speelveld met Eindhoven

10 stuks -H2 Phillips ronde kopschroef

STAP 2

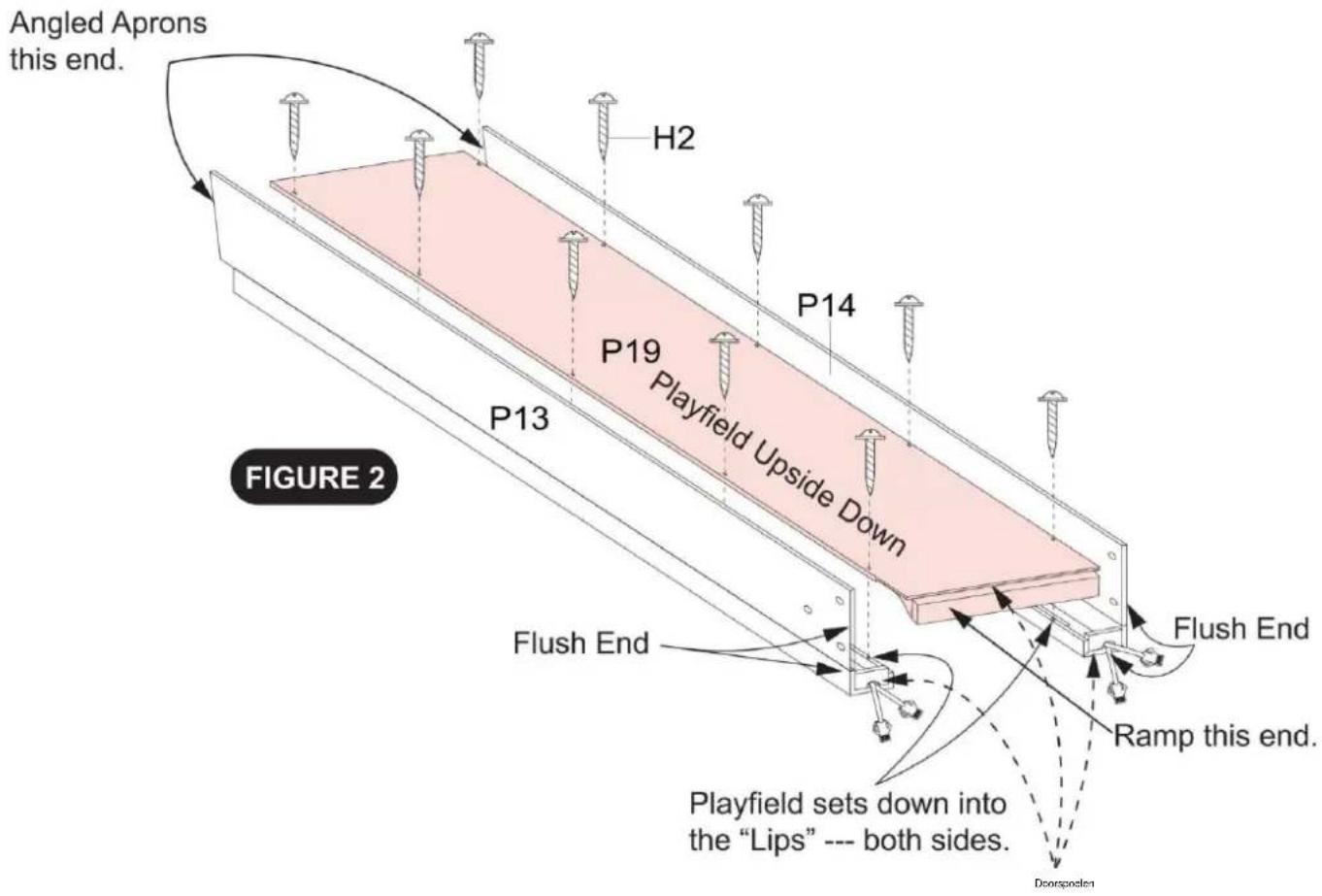

Bevestig het P19- speelveld aan de STEP 1- assemblages met behulp van de geleidegaten en de H2- kruiskopschroeven, zoals weergegeven in AFBEELDING 2.

Draai de H2-schroeven vast, maar verwijder ze NIET.

Montage-opmerking: Tijdens de montage is de juiste oriëntatie van alle onderdelen van cruciaal belang voor een correcte montage.

Bestudeer alle diagrammen zorgvuldig.

VEREISTE ONDERDELEN

1 stuk - P1 Eindschort
1 stuk - P2 Linker Voorbeen
1 stuk - P3 Rechter Voorbeen
1 stuk - P17 Linkerbeen

1 st. - P18 rechterpoot 4
st. - H2 kruiskopschroef met ronde kop 20 st. -
H3 kruiskopschroef met ronde kop 6 st. - P23
metalen verbindingsplaat

En

STAP 3

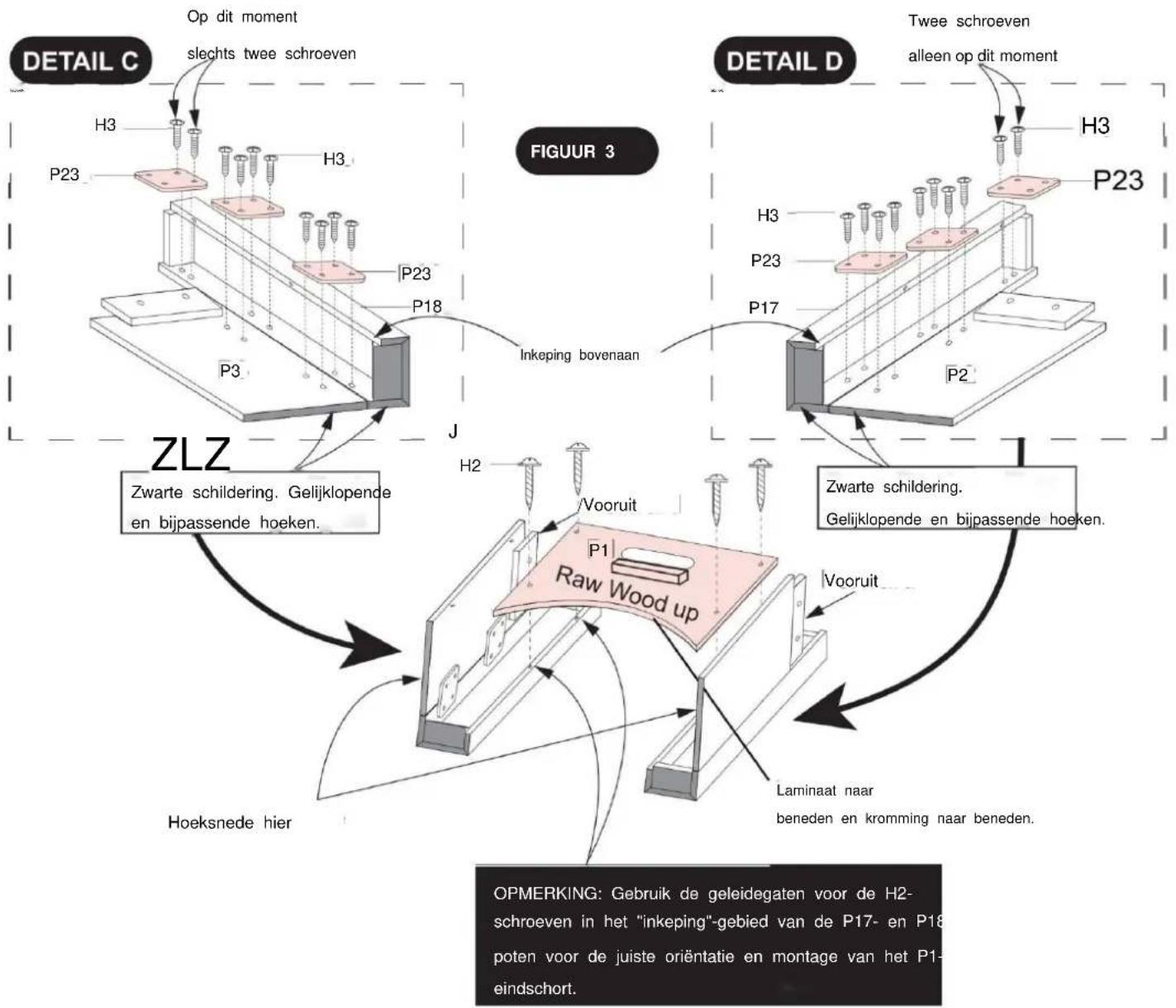

Bevestig de P3 rechter voorpoot aan de P18 rechterpoot met behulp van de P23 metalen verbindingsplaten, de geleidegaten en de H3 kruiskopschroeven met ronde kop zoals afgebeeld in DETAIL C.

Bevestig de P2 linkervoorpoot aan de P17 linkerpoot met behulp van de P23 metalen verbindingsplaten, de geleidegaten en de H3 kruiskopschroeven met ronde kop, zoals afgebeeld in DETAIL D.

Bevestig de DETAIL C /D -assemblages aan het P1- eindschort met behulp van de geleidegaten en de H2- kruiskopschroeven met ronde kop, zoals weergegeven in AFBEELDING 3.

Draai de H2- en H3-schroeven vast, maar verwijder ze NIET.
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail C: Detail C
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail D: Detail D
    note right of ZLZ: Zlaz Zwarte schildering.
    note right of Detail C: Detail C
    note right of Detail D: Detail D
    note right of Detail C: Detail C
    note right of Detail D: Detail D
    note right of Detail C: Detail C
    note right of Detail D: Detail D
    note right of Detail C: Detail C
    note right of Detail D: Detail D
    note right of Detail C: Detail C
    note right of Detail D: Detail D
    note right of Detail C: Detail C
    note right of Detail D: Detail D

PARTS REQUIRED

4 stuks - H1 Phillips ronde kopschroef

4 stuks - H3 Phillips ronde kopschroef

STAP 5

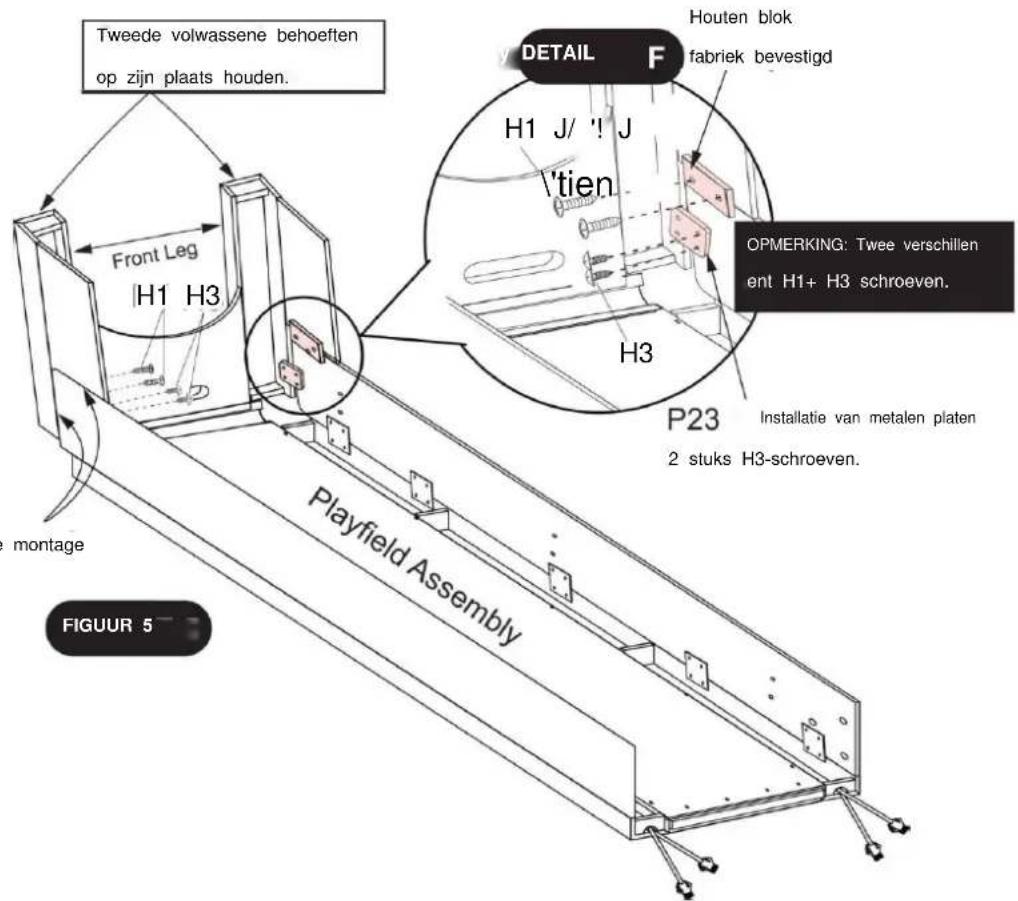

Bevestig de STEP 3 voorpoot op de STEP 2- montage met behulp van de geleidegaten en H1 Phillips ronde schroeven, H3 Ronde kruiskopschroeven zoals afgebeeld in FIGUUR 5.

Vastdraaien, maar NIET strippen uit H1, H3 schroeven.

Tweede volwassene behoeften op zijn plaats houden. Front Leg H1 H3 Playfield Assembly montage FIGUUR 5 DETAIL F Houten blok fabriek bevestigd H1 J/ 'J 'tien OPMERKING: Twee verschillen ent H1+ H3 schroeven. H3 P23 Installatie van metalen platen 2 stuks H3-schroeven.

VEREISTE ONDERDELEN

2 stuks - P24 Middensteunbord 1 stuk - P25

Eindsteunbord 6 stuks - P30 Zwarte

kunststof "L"-beugel

12 stuks -H7 Phillips ronde kopschroef

STAP 6

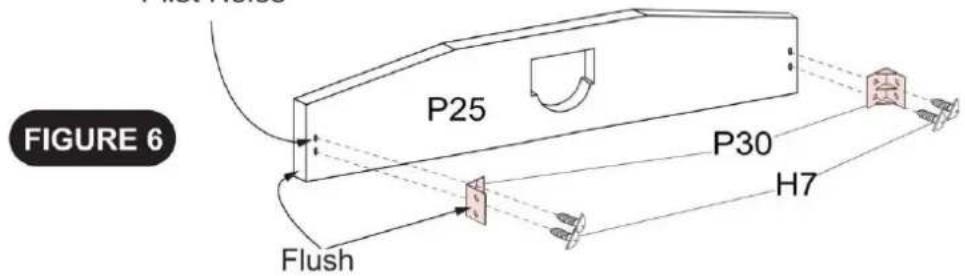

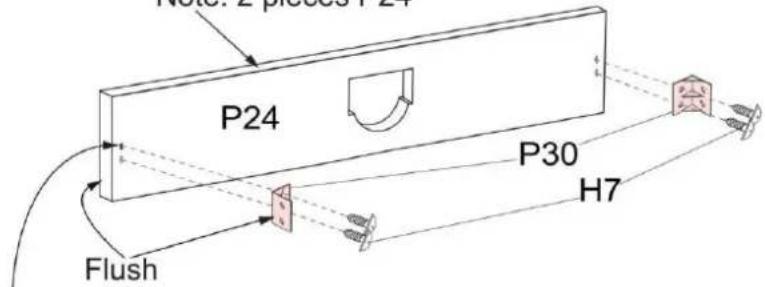

Bevestig de P30 kunststof "L"-beugels aan de P241

P25- steunborden met behulp van de geleidegaten en de H7 Phillips ronde schroeven zoals weergegeven in FIGUUR 6.

Draai vast, maar verwijder H3 NIET schroeven.

Note: 2 pieces P24

P24 P30 Flush H7

Pilot Holes

FIGURE 6 P25 P30 Flush H7

VEREISTE ONDERDELEN

12 stuks -H3 Phillips ronde kopschroef

STAP 7

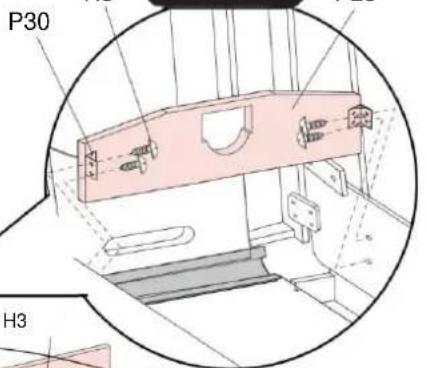

Bevestig de P241 P25- ondersteuningsbordassemblages aan de zijschorten met behulp van de geleidegaten en de H3-kruiskopschroeven, zoals weergegeven in AFBEELDING 7.

Draal vast, maar verwijder H3 NIET schroeven.

Montage-opmerking: Tijdens de montage is de juiste oriëntatie van alle onderdelen van cruciaal belang voor een correcte montage. Bestudeer alle diagrammen zorgvuldig.

FIGUUR 7

Deze afgeronde uitsparingen moeten naar beneden wijzen.

DETAIL G

P30 H3

P Eiland gaten
P24

VEREISTE ONDERDELEN

2 stuks - P21 verbindingsbord 6 stuks

- H4 inbusbout

6 stuks - H5 vlakke ring 6

stuks - H6 borgring

STAP 8

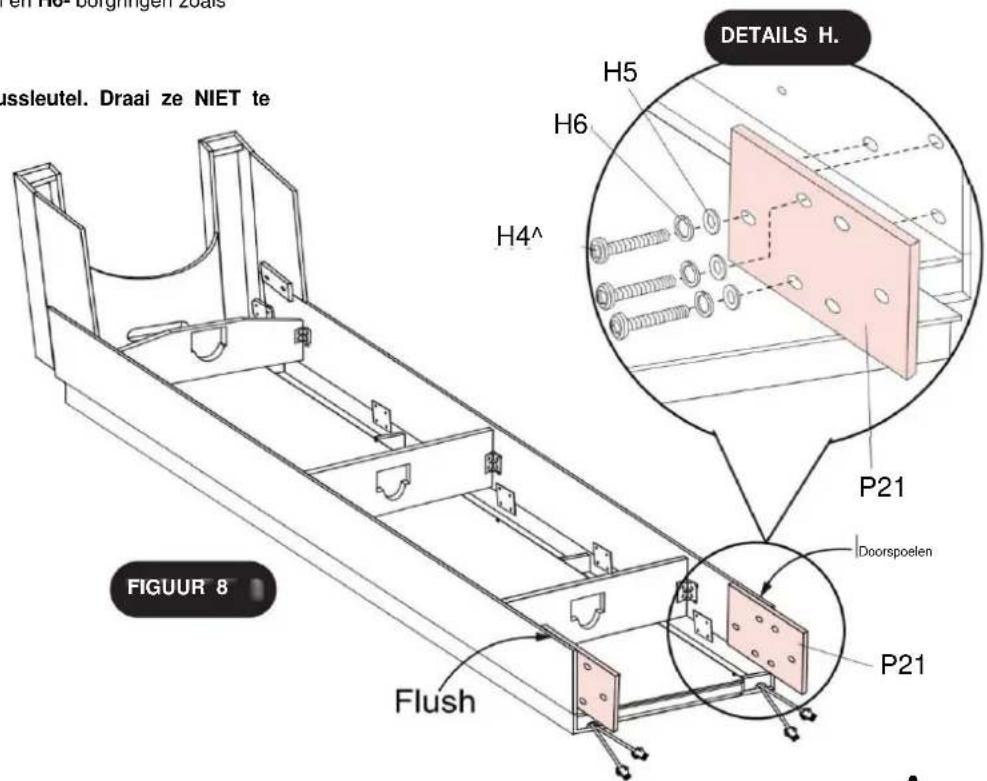

Bevestig de P21- verbindingsplaten aan de binnenkant van de zijschorten met behulp van de H4 -inbusbouten, H5- sluitringen en H6- borgringen zoals afgebeeld in DETAIL H.

Draai de H4-bouten vast met een T1-inbussleutel. Draai ze NIET te vast.

ch No. bergingen zoals ussleutel. Draai ze NIET te H5 H6 H4^ DETAILS H. P21 Doorspoelen P21 Flush FIGUUR 8

BENODIGDE

1 st - P20 Houten steunbeugel 1 st - P26

Plastic balretour

ONDERDELEN 2 stuks - H3 Phillips ronde kopschroef

STAP 9

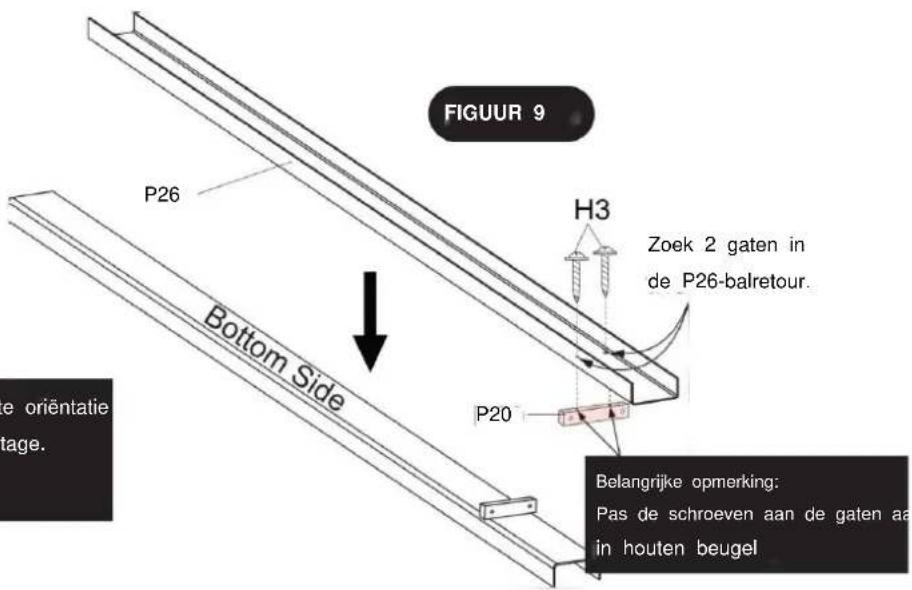

Bevestig de P20 houten steunbeugel aan de P26 kunststof balretour met behulp van de H3 ronde kruiskopschroeven zoals afgebeeld in AFBEELDING 9.

Draai vast, maar verwijder H3 NIET schroeven.

Montage Opmerking: Tijdens de montage is de juiste oriëntatie van alle onderdelen cruciaal voor een correcte montage. Bestudeer alle diagrammen aandachtig.

FIGUUR 9 P26 H3 Zoek 2 gaten in de P26-balretour. Bottom Side P20 Belangrijke opmerking: Pas de schroeven aan de gaten aan in houten beugel.

VEREISTE ONDERDELEN

2 stuks - H2 Phillips ronde kopschroef

STAP 10

Installeer en bevestig de P26 Plastic Ball Return op de P24/25 -steunborden met behulp van de H2 Philips-ronde schroeven zoals afgebeeld in DETAIL I.

1 st - P22 Goal Box Bodemplaat

4 stuks - H2 Phillips ronde kopschroef

LET OP: 2 VOLWASSENEN NODIG VOOR DE MONTAGE

STAP 11

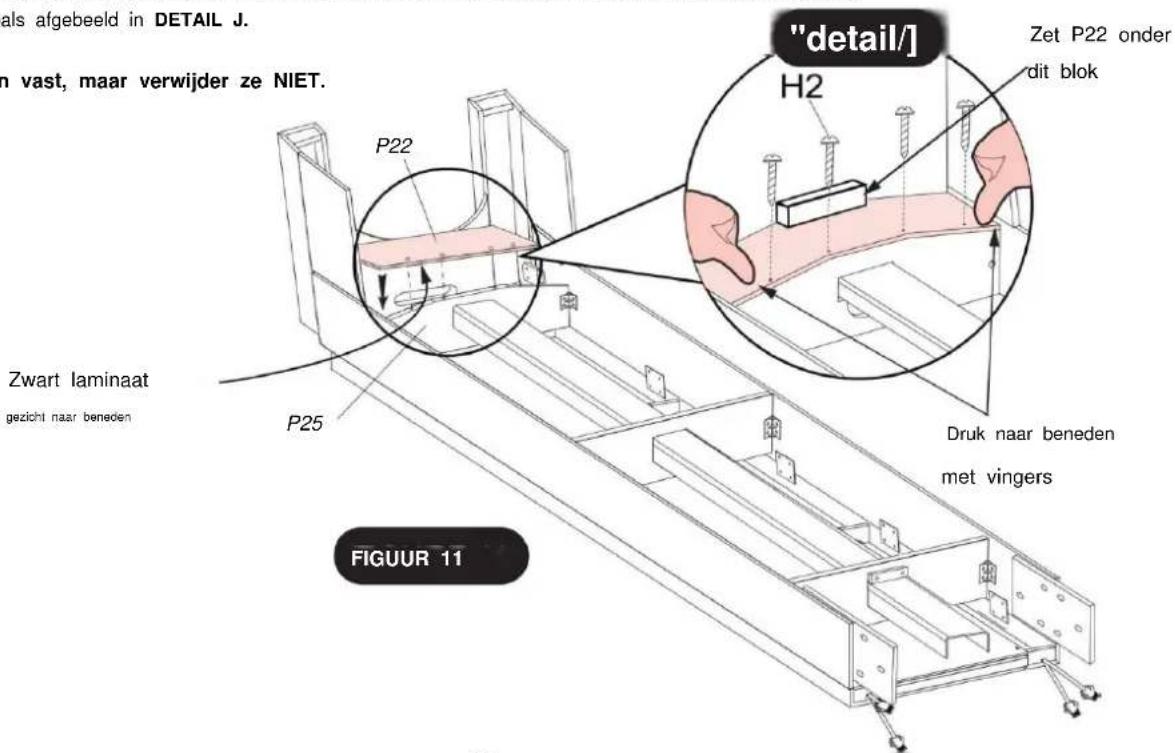

Bevestig het onderste bord van de P22 Goal Box aan het onderste bord van de P25 End Support Board met behulp van de ronde

H2 Philips-schroeven, zoals afgebeeld in DETAIL J.

Draai de H2-schroeven vast, maar verwijder ze NIET.

als afgebeeld in DETAIL J. n vast, maar verwijder ze NIET. "detail/] H2 Zet P22 onder dit blok Zwart laminaat gezicht naar beneden P22 P25 Druk naar beneden met vingers FIGUUR 11

VEREISTE ONDERDELEN

1st - P7 Rechterachterbeen

4 stuks - H2 Phillips ronde kopschroef

LET OP: 2 VOLWASSENEN NODIG VOOR DE MONTAGE

STAP 12

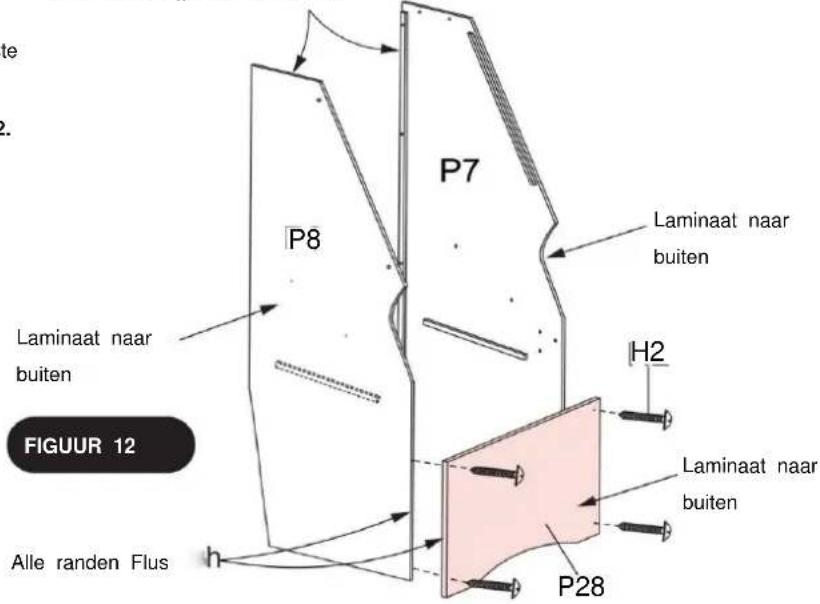

Bevestig het onderste voorpaneel van de P28 kast aan de achterste poten van de P7 en P8 met behulp van de geleidegaten en de ronde H2 kruiskopschroeven, zoals afgebeeld in AFBEELDING 12.

Draai de H2-schroeven vast, maar verwijder ze NIET.

Tweede volwassene houdt hier

te 2. P7 P8 Laminaat naar buiten H2 Laminaat naar buiten P28 Alle randen Flus FIGUUR 12

VEREISTE ONDERDELEN

6 stuks - H4 inbusbout 6 stuks - H5 platte ring

6st - H6 borgring

LET OP: 2 VOLWASSENEN NODIG VOOR DE MONTAGE

STAP 13

Bevestig de STEP 12- assemblage op de STEP 11-assemblage met behulp van de H4 -inbusbouten, H5-sluitringen en H6- borgringen, zoals weergegeven in AFBEELDING 13.

Draai alle H4-bouten vast met de T1-inbussleutel. Draai ze NIET te vast.

Ga voorzichtig tussen de P7 en P8 linker- en rechterkastpoten staan om de H4-bouten te installeren en vast te draaien.

DETAIL K

P21 H5 H6 1mm H4

FIGUUR 13

Randen vlak en strak.

Controleer of er geen speling is voordat u de bouten vastdraait.

BENODIGDE

1st - P4 Ball Stop Onderste Bord

ONDERDELEN 4 stuks - H1 Phillips ronde kopschroef

STAP 14

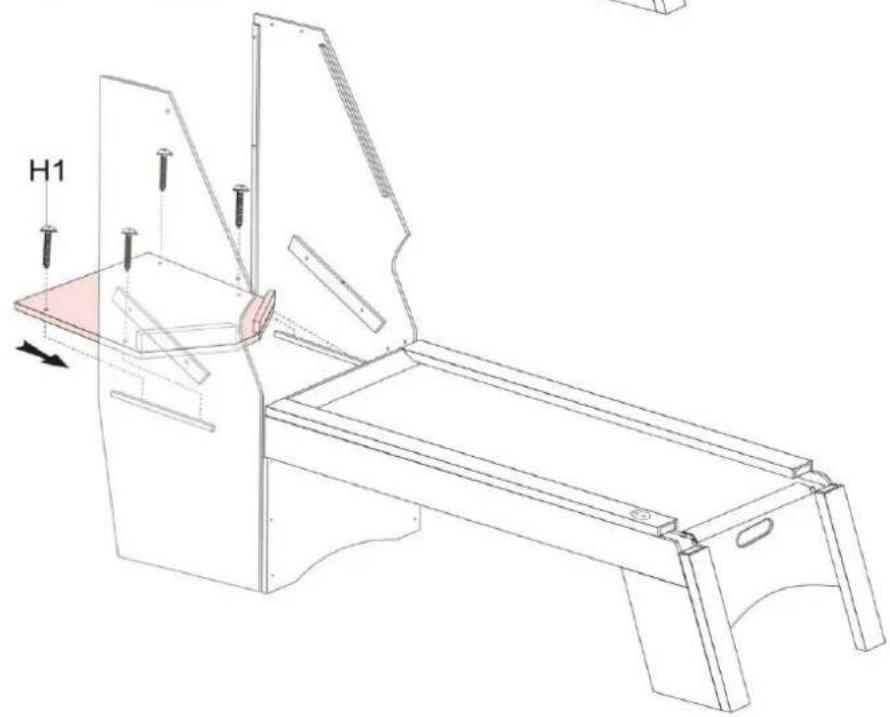

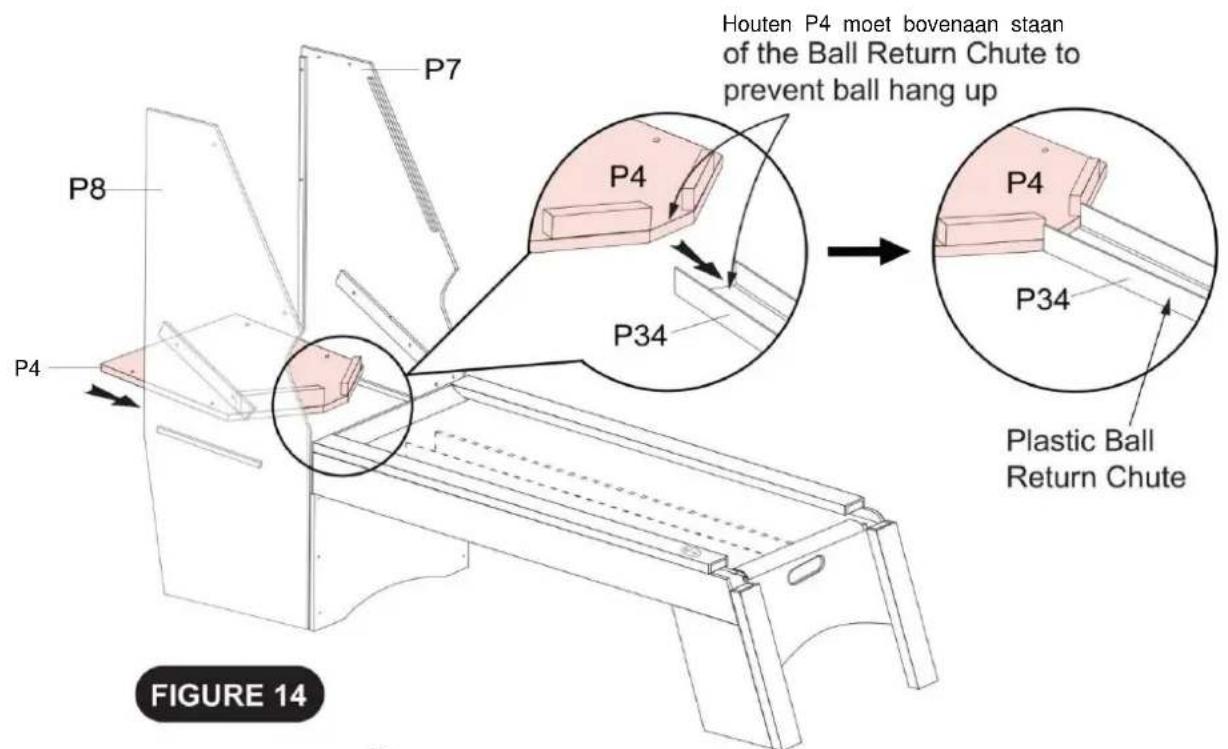

Bevestig het onderste bord van de P4 Ball Stop aan de achterpoten van P7 en P8 met behulp van de geleidegaten en de ronde H1 Phillips-schroeven, zoals afgebeeld in AFBEELDING 14.

Draai de H1-schroeven vast, maar verwijder ze NIET.

Houten P4 moet bovenaan staan of the Ball Return Chute to prevent ball hang up P7 P8 P4 P34 P4 P34 Plastic Ball Return Chute FIGURE 14

ONDERDELEN 6 stuks - H3 Phillips ronde kopschroef

STAP 18

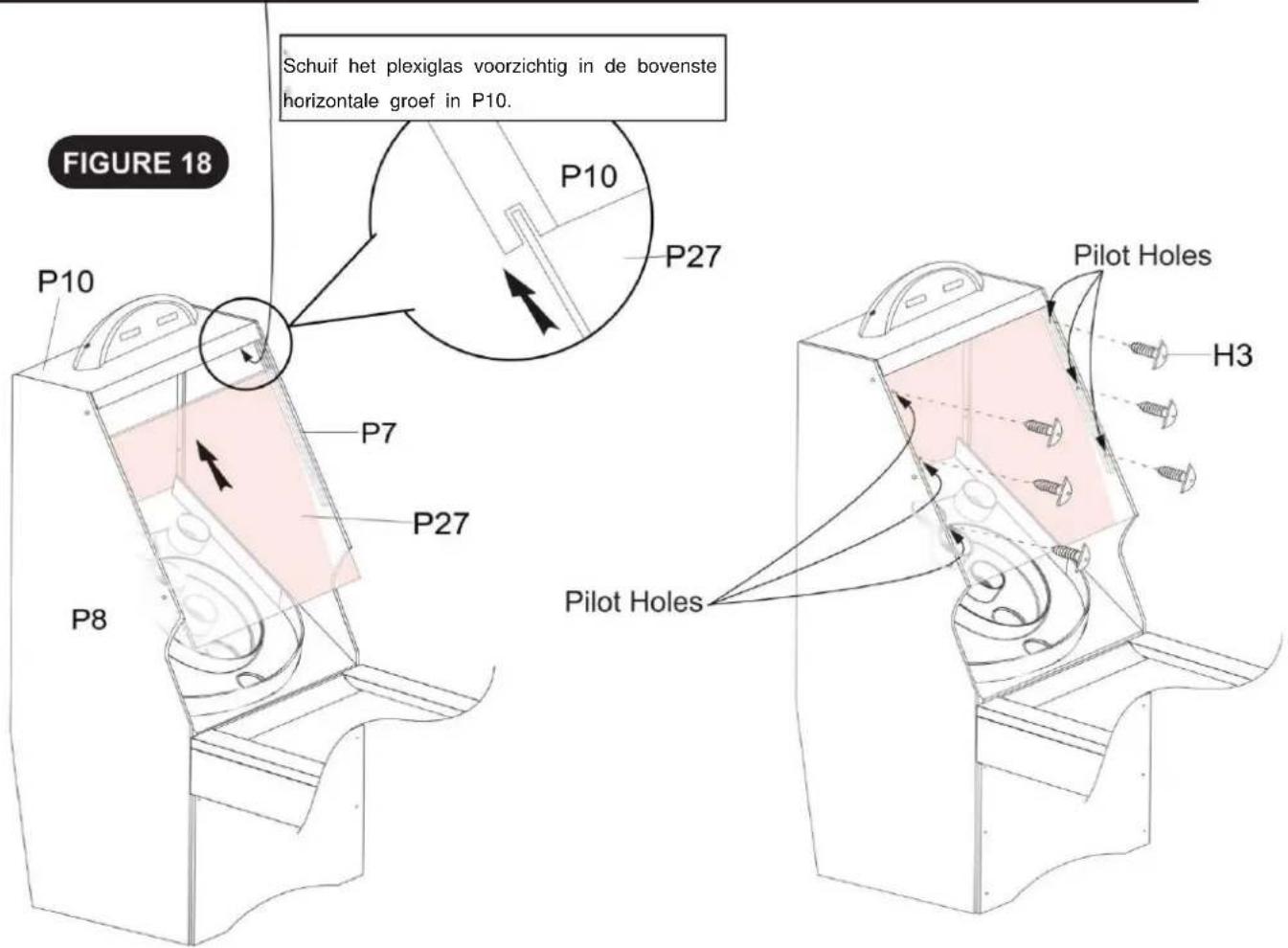

Plaats het P27 heldere plexiglas op de P71 P8 achterpoten en bevestig het aan het P10 bovenste kastpaneel met behulp van geleidegaten en de H3 kruiskopschroeven zoals weergegeven in AFBEELDING 18.

Draai de H3-schroeven vast, maar NIET te vast, omdat het plexiglas hierdoor kan barsten.

OPMERKING: De groef voor de bovenkant van het P27 plexiglas bevindt zich aan de onderkant aan de voorkant van het P10 bovenkastpaneel. ÿ Als het plexiglas niet gemakkelijk in deze groef kan worden geschoven, moet u de 4 H4-bouten losdraaien die het P10 bovenkastpaneel vasthouden en het voorzichtig naar voren tikken of duwen, zodat de groef net ver genoeg naar voren wordt verplaatst om het P27 plexiglas in de groef te laten glijden.

FIGURE 18 P10 P7 P27 P10 P27 P8 Pilot Holes H3 Pilot Holes Schuif het plexiglas voorzichtig in de bovenste horizontale groef in P10.

LET OP:

Verwijder de beschermfolie voorzichtig van het plexiglas voordat u het installeert. Draag katoenen handschoenen om vingerafdrukken op het plexiglas te voorkomen.

BENODIGDE

1 st - P12 Onderste Achterkant Kastbord

ONDERDELEN 4 stuks - H1 Phillips ronde kopschroef

STAP 19

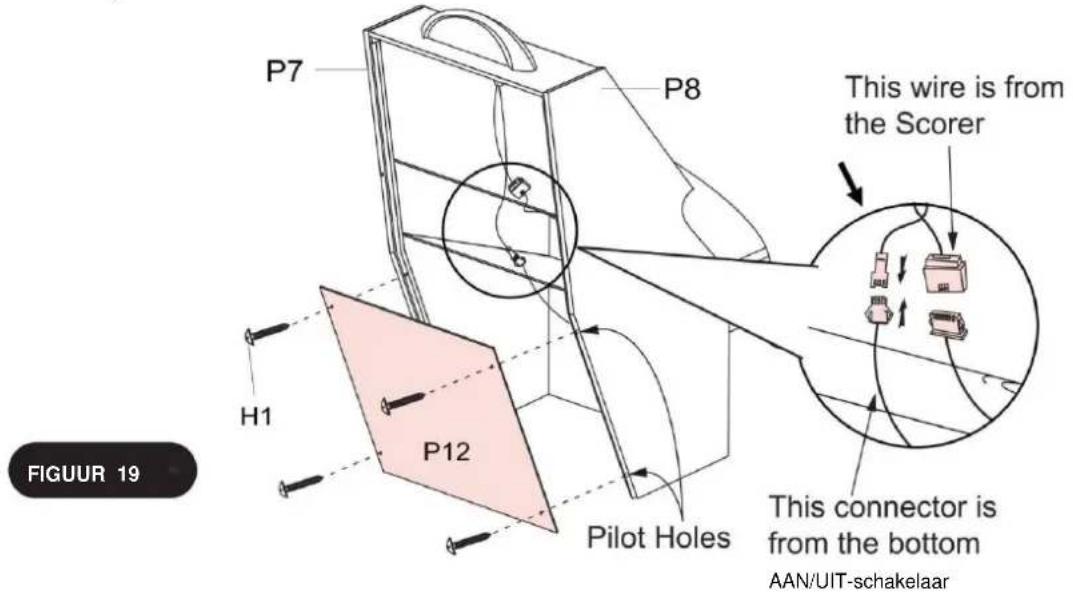

Bevestig het P12 Lower Back Cabinet Board aan de P7 /P8 Back Legs met behulp van geleidegaten en de H1 Phillips Round Screws zoals weergegeven in FIGUUR 19.

OPMERKING: Alle mannelijke/vrouwelijke connectoren moeten correct zijn gedraaid om op elkaar te kunnen worden aangesloten.

Draai de H1-schroeven vast, maar verwijder ze NIET.

6 stuks - H1 Phillips ronde kopschroef 2 stuks - H2 Ph "lips ronde kopschroef

STAP 20

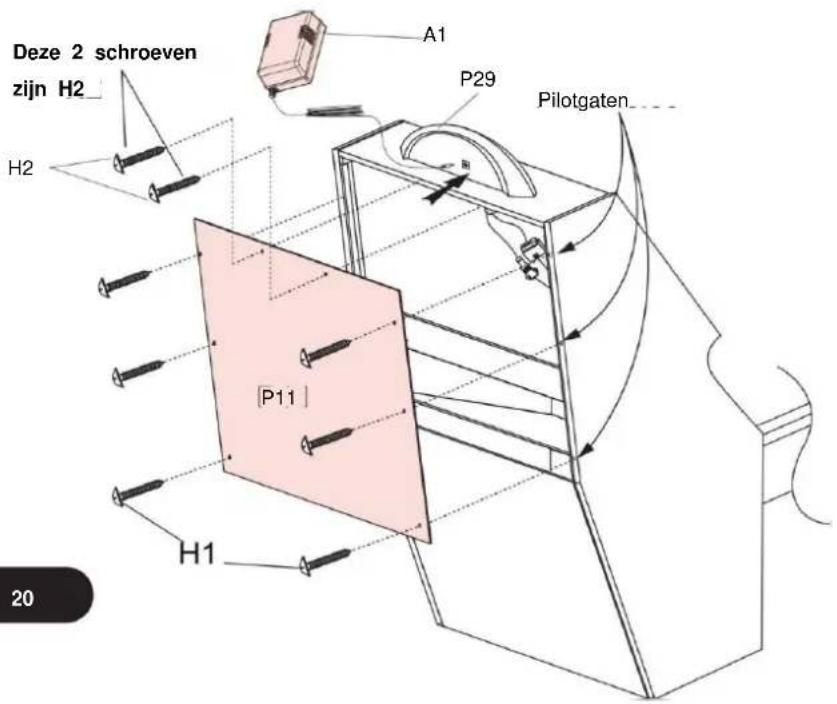

Bevestig de P11 Upper Back Cabinet

Bevestig het bord aan de achterpootkast met behulp van geleidegaten en de H1- en H2- kruiskopschroeven Ronde schroeven zoals afgebeeld in FIGUUR 20.

Draai de H1- en H3-schroeven vast, maar verwijder ze NIET.

Sluit de A1 A/C-adapter aan op de achterkant van P29 Elektronische scorebord

Zorg ervoor dat het snoer van de netadapter geen struikelgevaar oplevert.

Deze 2 schroeven zijn H2_ H2 A1 P29 Pilotgaten [P11] H1 20

FIGUUR 20

BENODIGDE

1 st. - P31 linker kunststof sierlijst 1 st.

- P32 rechter kunststof sierlijst 2 st. - P35

bovenste rail kunststof hoekkap

ONDERDELEN 14 stuks - H3 Phillips ronde kopschroef

STAP 21

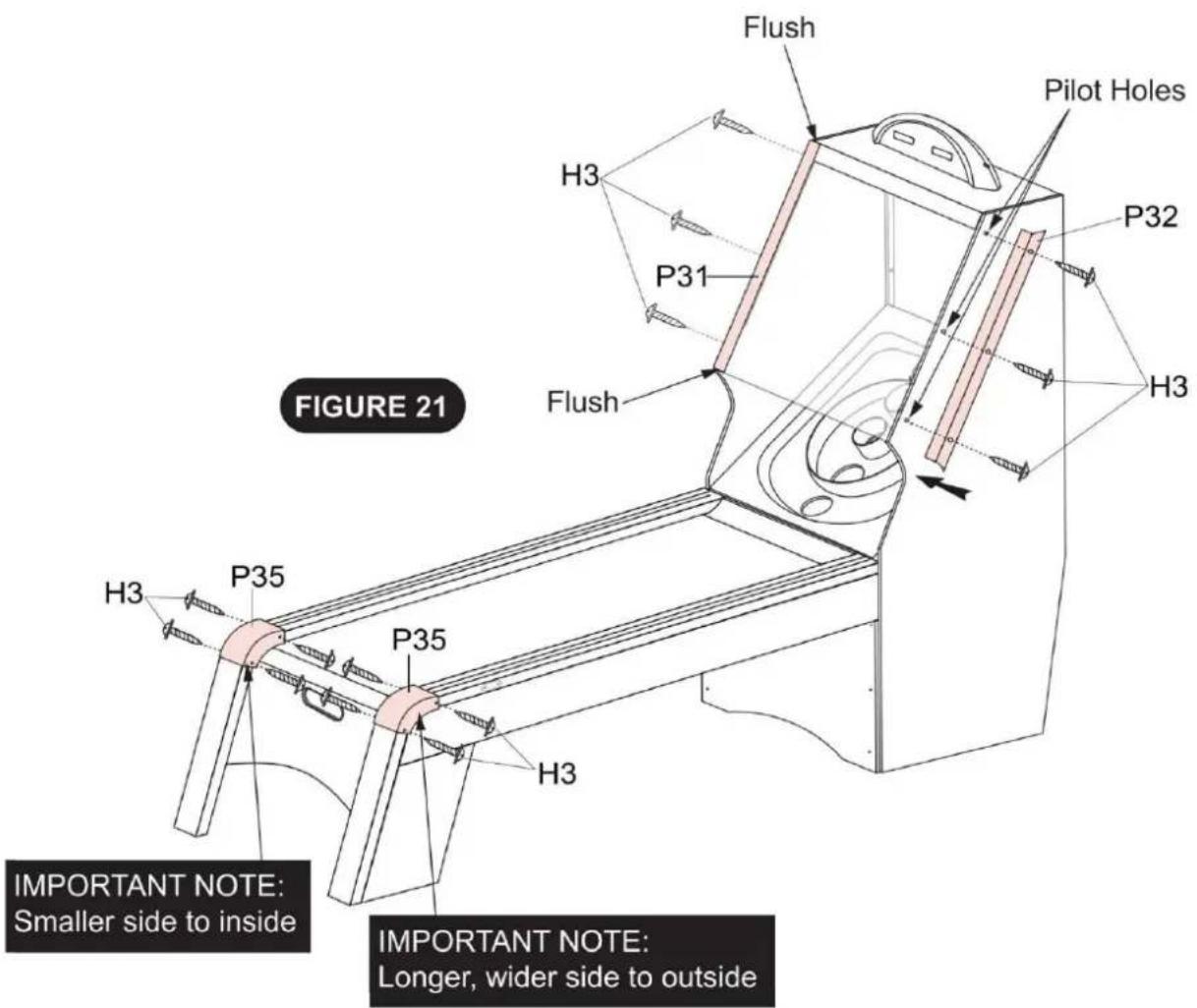

Bevestig de P31 / 32 kunststof sierlijsten aan de kast met behulp van geleidegaten en de H3 ronde kruiskopschroeven, zoals weergegeven in AFBEELDING 21.

Bevestig de P35 kunststof hoekkappen voor de bovenrail aan de voorpoten met behulp van geleidegaten en de H3 ronde kruiskopschroeven, zoals afgebeeld in AFBEELDING 21.

Draai de H3-schroeven vast, maar verwijder ze NIET.

OPMERKING: Alle mannelijke/vrouwelijke connectoren moeten correct zijn gedraaid om op elkaar te kunnen worden aangesloten.

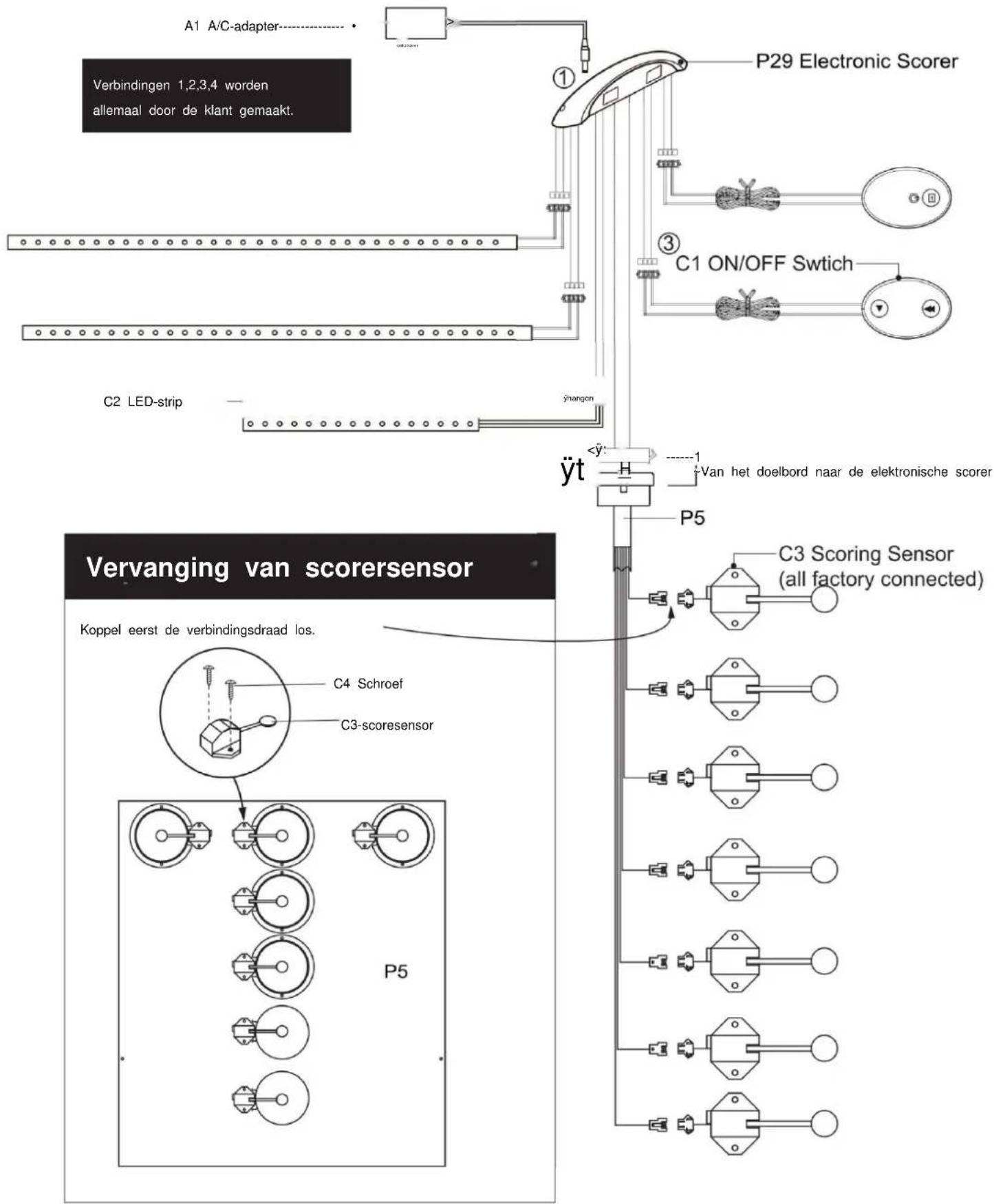

A1 A/C-adapter Verbindingen 1,2,3,4 worden allemaal door de klant gemaakt. C2 LED-strip P29 Electronic Scorer C1 ON/OFF Swtich Vervanging van scorersensor Koppel eerst de verbindingsdraad los. C4 Schroef C3-scoresensor P5 P5 C3 Scoring Sensor (all factory connected)

Gefeliciteerd! U hebt nu uw speltafel in elkaar gezet. Let op de Care

en Gebruik onderstaande instructies om jarenlang probleemloos gebruik van uw spel te garanderen tafel.

ZORG EN GEBRUIK VAN UW TAFEL

1. Gebruik spraymeubelpoets om alle buitenoppervlakken van uw speeltafel schoon te maken en op het speelveld (maar niet op het plexiglas, daarvoor heb je een acrylreiniger/polijstmiddel nodig).
2. Gebruik alleen een geschikt stopcontact in het Verenigd Koninkrijk en zorg ervoor dat u niet over het snoer kunt struikelen.
3. Dit product is uitsluitend bedoeld voor gebruik BINNEN.
4. Ga NIET op de tafel zitten, klimmen of leunen.
5. Sleep de tafel NIET als u hem verplaatst. Dit beschadigt de poten.
6. Zet GEEN drankjes op tafel.

PRODUCTONDERDELENIUST VOOR MODEL #188805

H1	188805HLH1	3,5 mm x 18 mm kruiskopschroef	24
H2	188805HLH2	3,5 mm x 28 mm kruiskopschroef	2898
H3	188805HLH3	3,5 mm x 12 mm kruiskopschroef	D6i
H4	188805HLH4	6 mm x 25 mm inbusbout
H5	188805HLH5	6,5 mm x 18 mm platte ring	6
H6	188805HLH6	M6 borgring	D
H7	188805HLH7	3,5 mm x 14 mm kruiskopschroef	i 62
T1	188805HLT1	M5 inbussleutel	D
P1	188805HLP1	Voorste been schort	i 6
P2	188805HLP2	Linker voorbeen
P3	188805HLP3	Rechter voorbeen	D
P4	188805HLP4	Bal Stop Onderste Bord	i
P5	188805HLP5	Doelbord met scoresensoren
P6	188805HLP6	Bovenste rail kunststof hoekkap	2D
P7	188805HLP7	Rechterachter kastpoot	i
P8	188805HLP8	Linkerachter kastpoot	D
P9	188805HLP9	Achterbord met afbeelding	i
P10	188805HLP10	Bovenpaneel voor scorebord
P11	188805HLP11	Bovenste achterkastbord	D
P12	188805HLP12	Onderste achterkastbord	i
P13	188805HLP13	Linkerkant schort
P14	188805HLP14	Rechterkant schort	D
P15	188805HLP15	Linker bovenrail met bedieningsschakelaar en bedrading	i
P16	188805HLP16	Rechter bovenste rail	D
P17	188805HLP17	Linkerbeen (gemonteerd met P2)	i
P18	188805HLP18	Rechterbeen (gemonteerd met P3)
P19	188805HLP19	Speelveld met eindhoven	D
P20	188805HLP20	Houten steunbeugel (verpakt met P30)	i
P21	188805HLP21	Verbindingsbord	2
P22	188805HLP22	Doelbox bodemplaat	D
P23	188805HLP23	Metalen verbindingsplaat	i
P24	188805HLP24	Middensteunbord	2D
P25	188805HLP25	Eindondersteuningsbord	i
P26	188805HLP26	Plastic bal retour
P27	188805HLP27	Helder plexiglas	D
P28	188805HLP28	Onderste frontkastbord	i
P29	188805HLP29	Elektronische scorer

D

D

i

D

Key #	Deel #	Beschrijving	Aantal
P30 188805HLP30		Zwarte kunststof "L" beugel	6
P31 188805HLP31		Linker kunststof sierstrip	1
P32 188805HLP32		Rechter kunststof sierstrip	1
P33 188805HLP33		Kunststof connector (speelveld naar voorpoot)	1
A1 188805HLA1		A/C-adapter	4
A2 188805HLA2		Bal	1
C1 188805HLC1		AAN/UIT-schakelaar	2
C2 188805HLC2		Led-strip	7
C3 188805HLC3		Scoresensor	141
C4 188805HLC4		3,5 mm x 12 mm kruiskopschroef	1
Q1 188805HLK1		Hardware-kit
M1 188805-HLM1		Gebruiksaanwijzing

TIPS
