BRUKSANVISNING SSG-06 Vevor

Att montera denna Score Arcade Game-maskin tar cirka 3 timmar, det rekommenderas att 2 personer använder den.

SÄKERHETSINSTRUKTIONER

Tack för att du använder den här produkten. Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

WARNING: Läs

denna bruksanvisning noggrant innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.
	Överensstämmelse är en EG-säkerhetscertifiering.
	KORREKTAVFALLSHANTERING Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	FCC-information:WARNING:Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.Obs:Denna produkt har testats och befunnits uppfylla gränserna för en digital enhet av klass Bi enlighet med del 15 av FCC-reglerna är dessa gränser utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgårder. ÿOmorientera eller flytta mottagningsantennen. ÿÖka avståndet mellan produkten och mottagaren.ÿAnslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.ÿKontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.
3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.
4. Viktkapacitet och andra produktegenskaper gäller endast för en helt och korrekt monterad produkt.
5. Håll monteringsområdet rent och väl upplyst.

1. Håll åskådare borta från området under monteringen.
2. Vikten på plattan är tung; Var uppmärksam på installationen för att undvika att skada den, och vid behov, hitta någon som kan hjälpa till med installationen.
3. Montering bör endast utföras av vuxna.
4. WARNING: Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävningsrisk. Håll dessa små delar borta från barn när du monterar dem!
5. Innan du använder apparaten för första gången, skala av allt reklammaterial och förpackningsmaterial.

UPPMÄRKSAMHET!

WARNING! Håll barn och husdjur borta.

WARNING! Ta bort allt förpackningsmaterial och behåll det för framtida bruk.Förpackningsmaterial yär ingen leksak.

WARNING Låt inte barn leka med förpackningsmaterialet. Om de sväljer förpackningsmaterialet kommer de att kvävas!

VARNING! KVÄVNINGSRISK- Små delar. Ej för barn under 3 år. Monteras av en vuxen VARNING! KVÄVNINGSRISK - Små delar. Ej för barn under 3 år.

Monteras av en vuxen.

SPARA DESSA INSTRUKTIONER

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

JVARNING: FÖR ATT FÖRHINDRA ALLVARLIGA SKADA OCH DÖDSFALL OM ATT VÄLTA: 1. För att undvika

olyckor eller skador på vassa kanter, vänligen montera och använd försiktigt.

1. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
2. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.

3. Om några delar saknas, är trasiga, skadade eller slitna, sluta använda denna artikel tills reparationer är gjorda och reservdelar har installerats.

4. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar ordentligt innan du applicerar belastning. Var uppmärksam på dynamisk laddning! Den plötsliga laströrelsen kan kortvarigt skapa en överbelastning, vilket kan orsaka produktfel.

5. Försök att inte vara för tung för att undvika vikten på ett ställe, vilket gör att bordet välter.

WARNING: Klättra inte upp på maskinen för att leka, undvik att vända

HÅRDVARUIDENTIFIERING

(Till skala)

H1 - 3,5 mm x 18 mm

Phillips runda

Huvudskruv

(24 st)

H2 - 3,5 mm x 28 mm

Phillips runda Phillips runda

Huvudskruv

(28 st)

H3 - 3,5 mm × 12 mm

Huvudskruv

(98 st)

H4 - 6 mm x 25 mm

Insexskruv (16 st)

H5 - 6,5 mm x 18 mm

Platt bricka

(16 st)

H6 - M6 Låsbricka

(16 st)

H7 - 3,5 mm x 14 mm

Phillips runda

Huvudskruv

(12 st)

T1 -M6 insexnyckel

(1 st)

IDENTIFIERING AV DELAR

(Inte i skala)

P1 - Främre benförkläde (1 st)

P2 - Vänster främre ben (monteras med P17) (1 st)

P3 - Höger främre ben (monteras med P18) (1 st)

P4 - Ball Stop Bottenbräda (1 PC)

P5 - Måltavla med poängsensorer (1 st)

P6- Top Rail Plast Hörnlock (2 st)

P8 - Vänster bak Skåpsben (1 st)

P10 - Överskåp Panel för målskytt Skåp styrelse

23-3/8" 34-3/8"

P11 - Övre rygg

P12 - Nedre delen av ryggen Skåp styrelse

P13 - Vänster förkläde (1 st)

P14 - Höger Förkläde (1 PC)

(Med strömbrytare + ledningar)

P16-Höger övre skena (1 PC)
P15 - Vänster toppskena med Kontrollbrytare och ledningar
(1 st)

Svart Målning

P17-vänster ben (monteras med P2) (1 st)

P18 - Höger ben (monteras med P3) (1 st)
P19-Playfield med Slutramp (1 st)

P20 - Stödstag av trä (packad med svarta plast-"L"-fästen)
(1 PC)

P21 - Anslutningskort (2 st)

P22 - Mållåda P23 - Metallanslutningsplatta Bottenbräda (16 st)
(1 st)

P24 - Mellanstödbräda (2 st)

P25 - Ändstödstavla (1 pc)

P26 - Plastic Ball Return (1 st)

P27 - Klart plexiglas (1 pc)

P28 - Nedre Fram Skåp styrelse (1 st)

P30 - Svart plast "L" fäste (6 st)

P31 - Vänster plast Trimremsa (1 st)

P32 - Höger plast Trimremsa (1 st)

P33 - Plastkontakt (spelfält till främre ben) (1 PC)

IDENTIFIERING AV TILLBEHÖR

(Inte i skala)

1st - P13 1st - Vänster Förkläde

10st - P23 metallanslutningsplatta 40st -

-P14 1st y P15 Höger sida förkläde

H3 Phillips skruv med rund huvud

1 st - P16

Vänster övre skena med kontrollbrytare

Höger övre skena

STEG 1

A

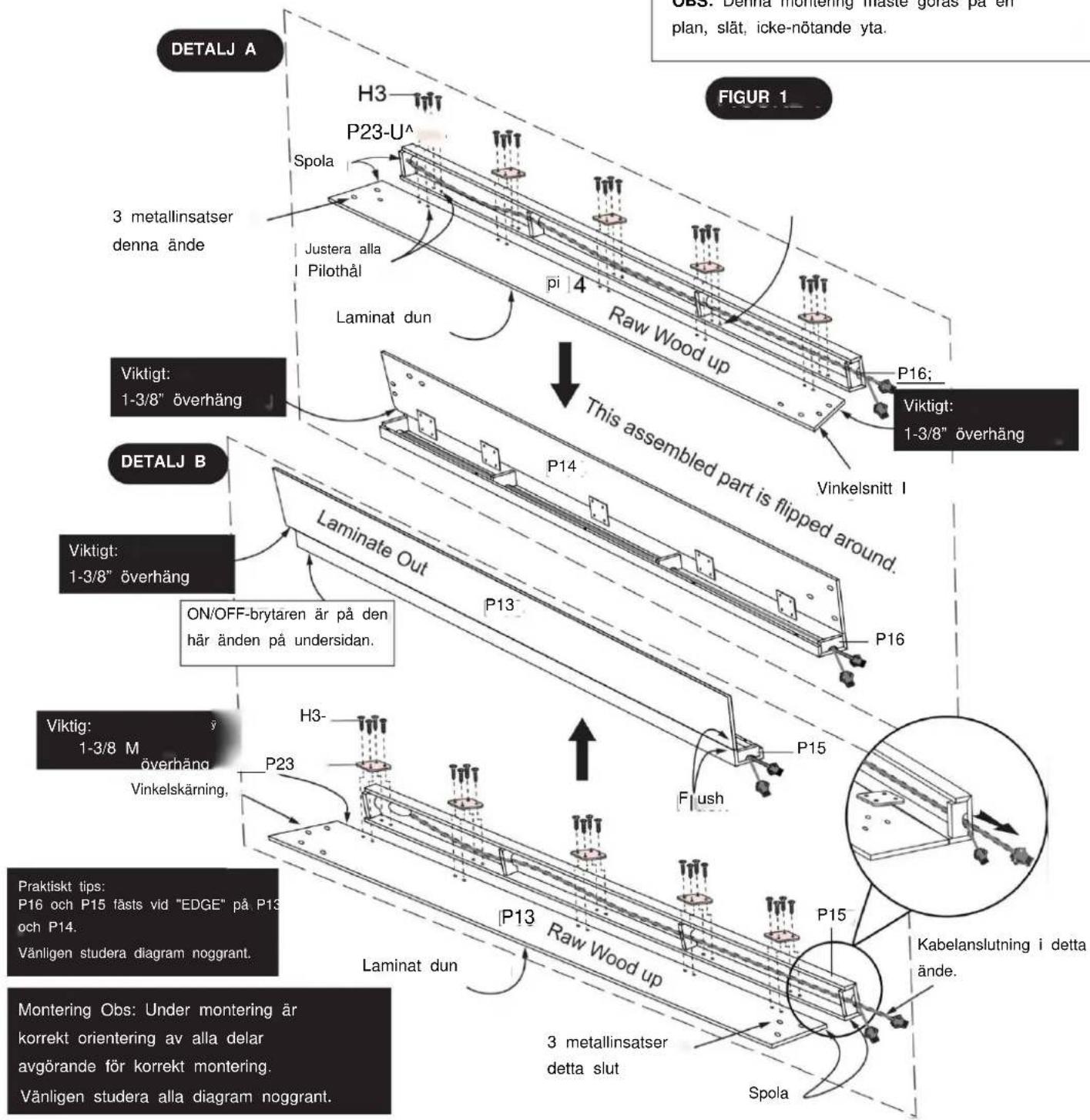

Fäst P14 höger sidoförkläde på P16 höger övre skenan med hjälp av P23 metallanslutningsplattor och pilothålen på P14/P16, med hjälp av H3 Phillips-skruvarna med runda huvudesom visas i DETALJ A.

Fäst P13 vänster sidoförkläde på P15 vänstra övre skenan med hjälp av P23 metallanslutningsplattor och pilothålen på P13/P15, med hjälp av H3 Phillips-skruvarna med runda huvuden som visas i DETALJ B.

Dra åt, men skala INTE bort H3-skruvarna.

DETAILJ A H3 P23-U^ Spola Justera alla Pilothål pi 4 Raw Wood up Viktigt: 1-3/8" överhäng 3 metallinsatser denna ände This assembled part is flipped around. Vinkelsnitt I DETALJ B Viktigt: 1-3/8" överhäng ON/OFF-brytaren är på den här änden på undersidan. Laminate Out P13 P16 Flush P15 Viktig: 1-3/8 M överhäng Vinkelskärning, Praktiskt tips: P16 och P15 fästs vid "EDGE" på P13 och P14. Vänligen studera diagram noggrant. Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering. Vänligen studera alla diagram noggrant. 3 metallinsatser detta slut Spola P13 Raw Wood up Laminat dun Kabelanslutning i detta ände.

DELAR KRÄVS

1st - P19 Playfield med ändramp

10 st -H2 Phillips skruv med rund huvud

A

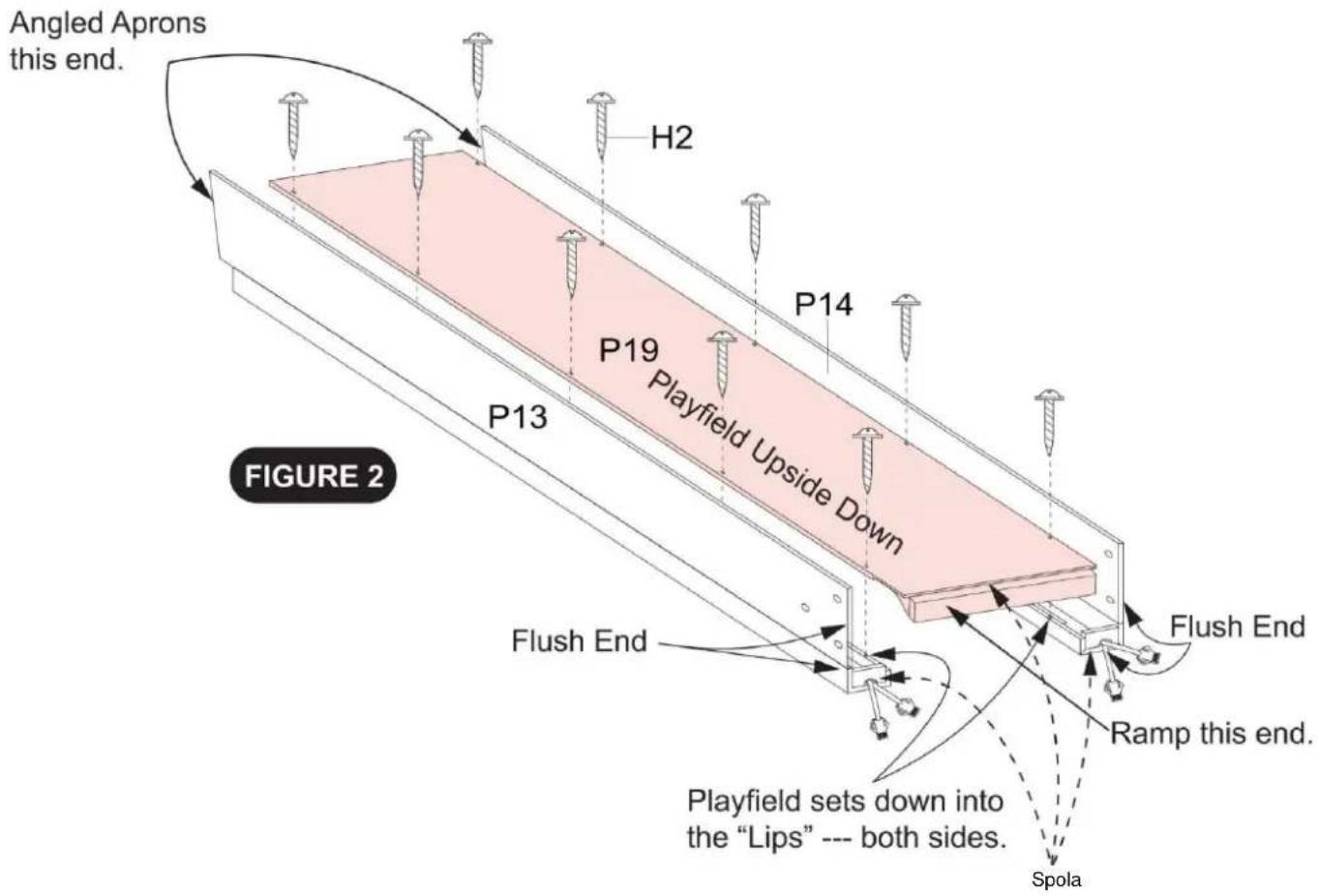

STEG 2

Fäst P19 Playfield på STEG 1 - enheterna med hjälp av pilothålen och H2 Philips runda skruvar som visas i FIGUR 2.

Dra åt, men skala INTE bort H2-skruvarna.

Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering.

Vänligen studera alla diagram noggrant.

DELAR KRÄVS

1 st - P1 Slutförkläde

1 st - P2 Vänster främre ben

1 st - P3 Höger främre ben

1 st - P17 Vänster ben

1 st - P18 höger ben 4

st - H2 stjärnskruv med rund huvud 20 st

-H3 stjärnskruv med rund huvud 6 st - P23

metallanslutningsplatta

och

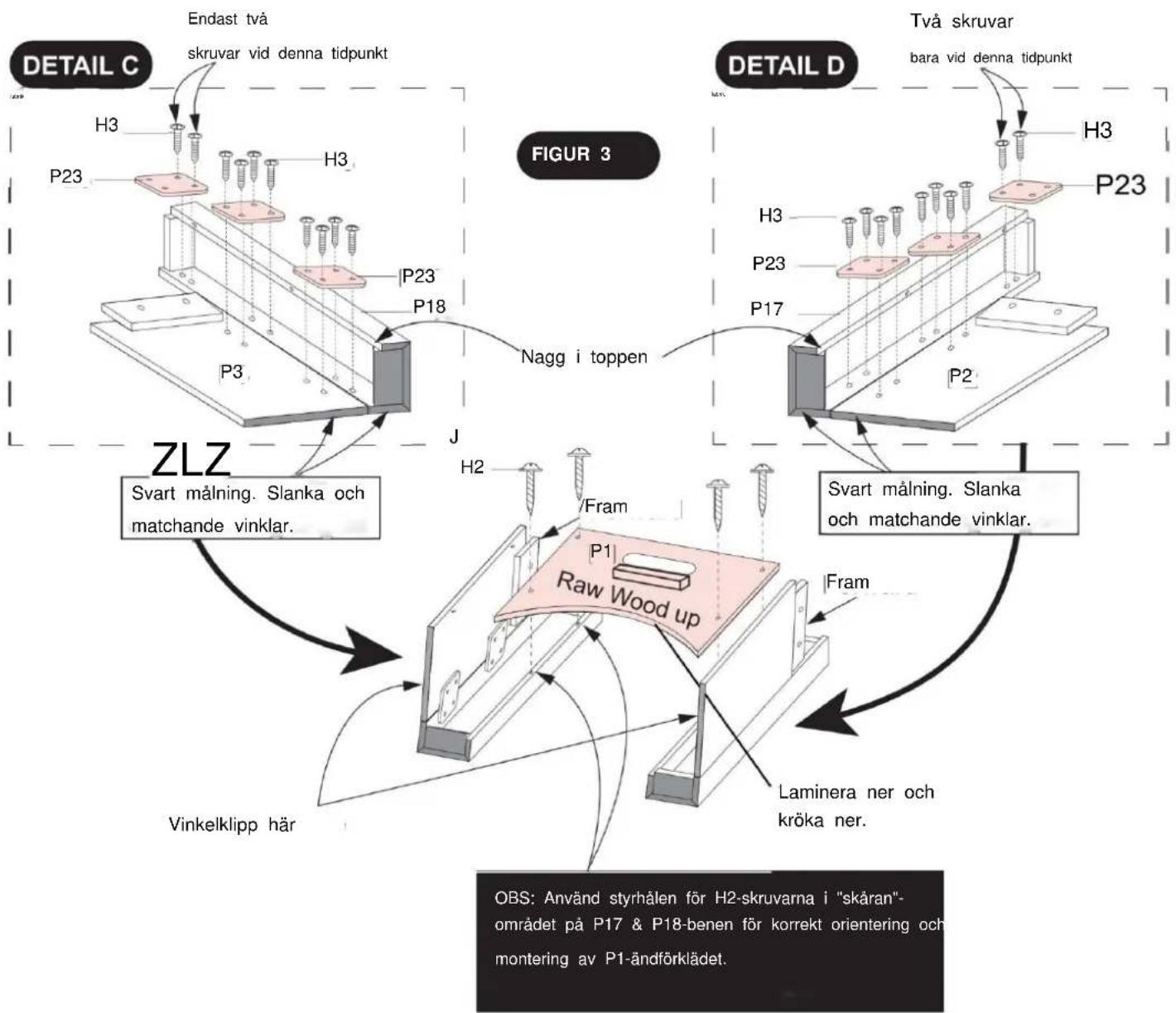

STEG 3

Fäst P3 höger främre ben på P18 höger ben med hjälp av P23 metallanslutningsplattor, pilothålen och H3 Phillips-skruvarna med runda huvuden som visas i DETALJ C,

Fäst P2 vänstra främre ben på P17 vänstra ben med hjälp av P23 metallanslutningsplattor, pilothålen och H3 Phillips-skruvarna med runda huvuden som visas i DETALJ D.

Fäst DETAIL C / D - enheterna på P1- ändförklädet med hjälp av pilothålen och H2 Phillips-skruvarna med runda huvuden som visas i FIGUR 3.

Dra åt, men skala INTE bort H2,H3-skruvarna.
    subgraph_DETAIL_C["DETAIL C"]
        A1["Endast två skruvar vid denna tidpunkt"] --> B1["H3"]
        B1 --> C1["P23"]
        C1 --> D1["P18"]
        D1 --> E1["P3"]
        E1 --> F1["ZLZ Svart målning. Slanka och matchande vinklar."]
    end

    subgraph_DETAIL_D["DETAIL D"]
        G1["Två skruvar bara vid denna tidpunkt"] --> H1["H3"]
        H1 --> I1["P23"]
        I1 --> J1["P17"]
        J1 --> K1["P2"]
        K1 --> L1["Svart målning. Slanka och matchande vinklar."]
        L1 --> M1["Laminera ner och kröka ner."]
    end

    style DETAIL_C fill:#f9f,stroke:#333
    style DETAIL_D fill:#bbf,stroke:#333
    note right of L: Vinkelklipp här
    note right of M: Fram
    note right of H: Fram
    note right of J: Nagg i toppen
    note right of K: Nagg i toppen
    note right of L: Laminera ner och kröka ner.
    note right of M: Vinkelklipp här
    note right of H: Skåran området på P17 & P18-ben på korrekt orientering och montering av P1-ändförklädet.
    note right of L: Skåran området på P17 & P18-ben på korrekt orientering och montering av P1-ändförklädet.

PARTS REQUIRED

4st - H1 Phillips skruv med rund huvud

4st - H3 Phillips skruv med rund huvud

STEG 5

Fäst STEG 3 främre benet på STEG 2 -enheten med hjälp av styrhålen och H1 Phillips runda skruvar, H3 Phillips runda skruvar som visas i FIGUR 5.

Andra vuxen behov att hålla på plats. Front Leg H1 H3 Playfield Assembly Inga luckor under montering FIGUR 5 DETALJ F Träblock fabriksansluten H1 J/ 'J 'tio H3 P23 Installation av metallplåt 2 st H3 skruvar. OBS: Två olika- ent H1+ H3 skruvar.

DELAR KRÄVS

2st - P24 Mellersta stödbräda 1st - P25 End

12 st -H7 Phillips skruv med rund huvud

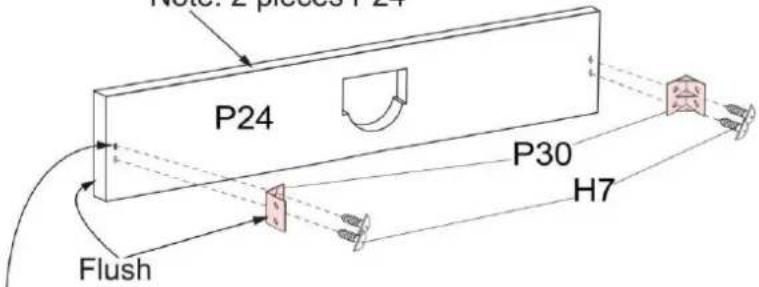

STEG 6

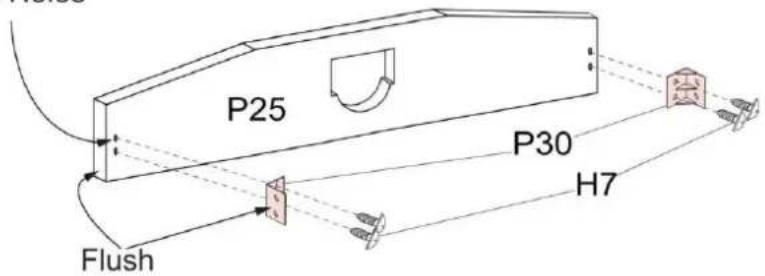

Fäst P30 plast "L" fästen på P241 P25 stödskivor

med hjälp av pilothålen och H7 Phillips runda skruvar

som visas i FIGUR 6.

Dra åt, men skala INTE bort H3

skruvar.

Note: 2 pieces P24

Note 2 pieces P24 P24 P30 Flush H7

Pilot Holes

FIGURE 6

P25 P30 Flush H7

DELAR KRÄVS

Fäst P241 P25 stödkortsenheter på sidoförkläden med

hjälp av pilothålen och H3 Phillips runda skruvar som visas

FIGUR 7.

Dra åt, men skala INTE bort H3

skruvar.

Montering Obs: Under montering är korrekt

orientering av alla delar avgörande för korrekt montering.

Vänligen studera alla diagram noggrant.

Vinklat uppskuret

måste vara vända nedåt.

DELAR KRÄVS

2st - P21 Anslutningskort 6st - H4

6st - H5 Flat Bricka 6st - H6

insexbult

Lock Bricka

STEG 8

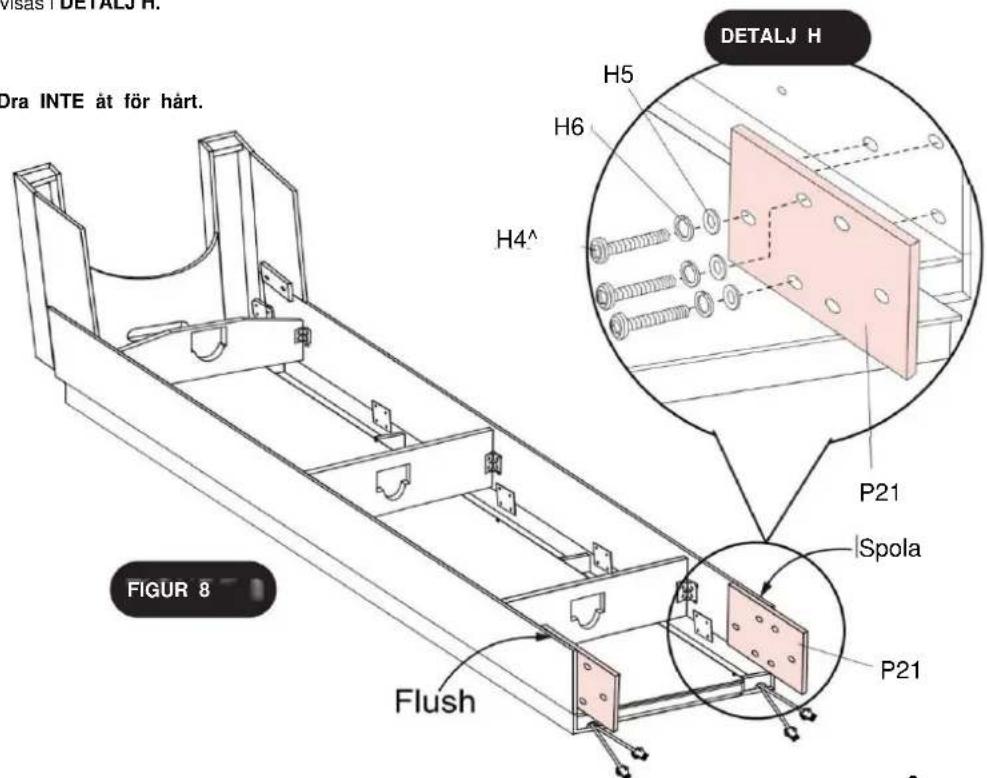

Fäst P21- anslutningsbrädorna på insidan av sidoförkläden med hjälp av H4 insexbultar, H5 platta brickor, H6 låsbrickor som visas i DETALJ H.

Dra åt H4-bultarna med T1 insexnyckel— Dra INTE åt för hårt.

Visas | DETALS H. Dra INTE åt för hårt. H5 H6 H4^ DETALJ H P21 Spola P21 Flush FIGUR 8

1 st - P20 Stödstag av trä 1 st - P26 Plastic Ball Return

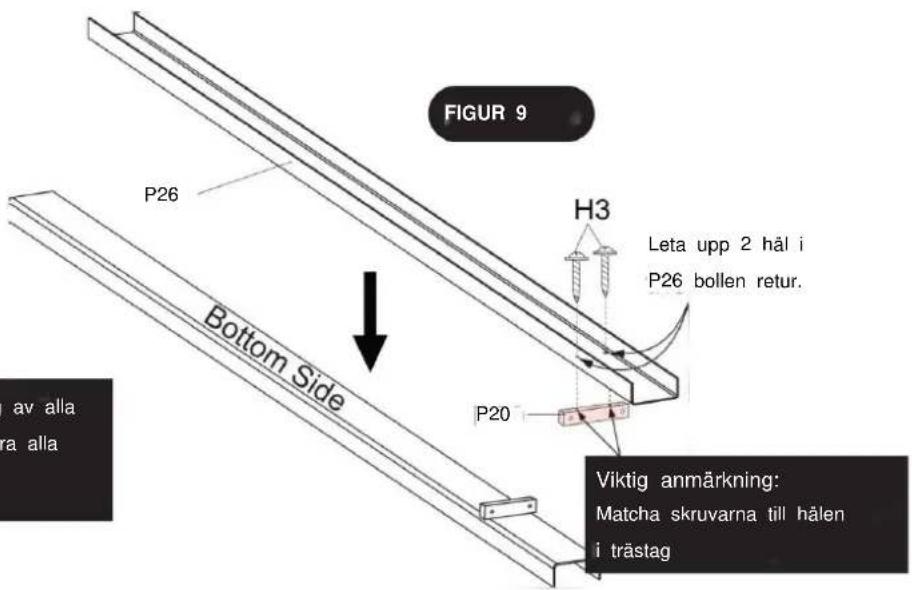

Fäst P20- stödstaget av trä på P26 -plastkulreturen med hjälp av H3 Philips runda skruvar som visas i FIGUR 9.

Dra åt, men skala INTE bort H3 skruvar.

Montering Obs: Under montering är korrekt orientering av alla delar avgörande för korrekt montering. Vänligen studera alla diagram noggrant.

FIGUR 9 P26 H3 Leta upp 2 hål i P26 bollen retur. Bottom Side P20 av alla ra alla Viktig anmärkning: Matcha skruvarna till hålen i trästag

DELAR KRÄVS

2st - H2 Phillips skruv med rund huvud

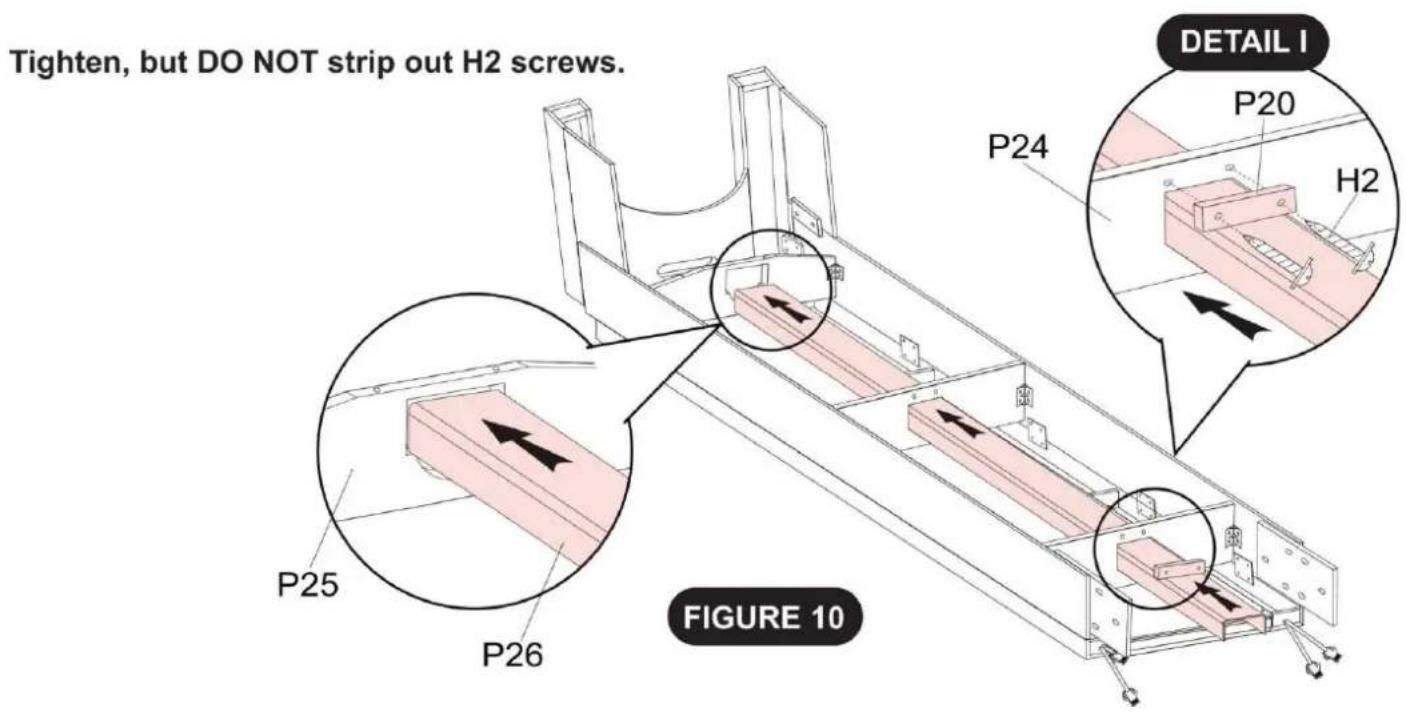

STEG 10

Installera och fäst P26 Plastic Ball Return på P24/25 Support Boards med hjälp av H2 Philips runda skruvar som visas i DETALJ I.

4st - H2 Phillips skruv med rund huvud

OBS: BEHÖVER 2 VUXNA FÖR MONTERING

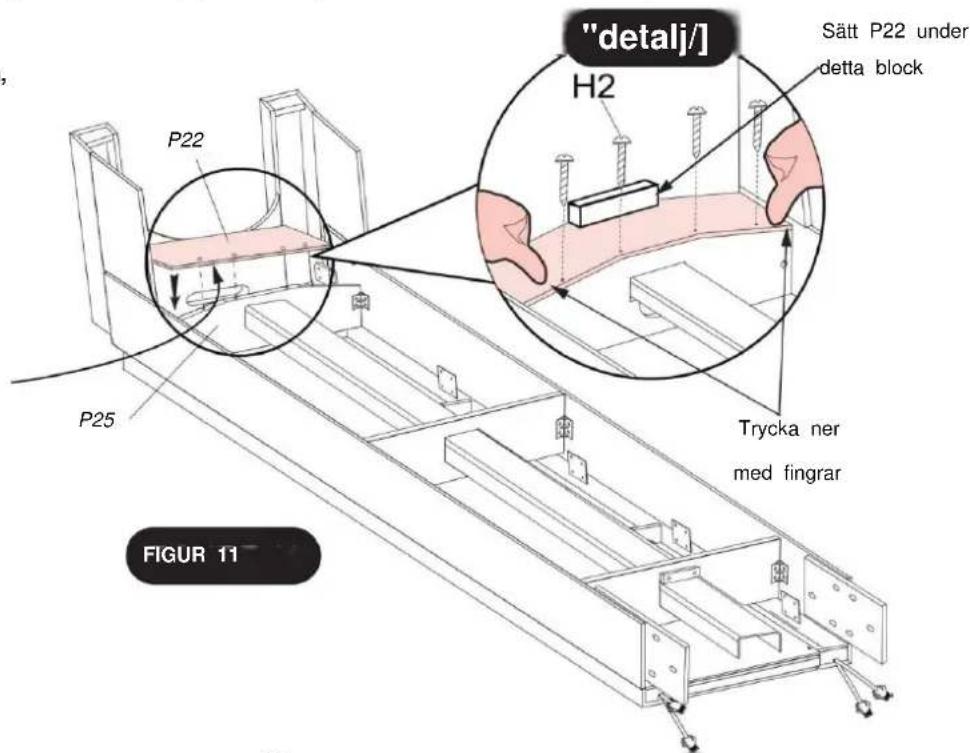

STEG 11

Fäst P22 Goal Box Bottom Board på P25 End Support Board med hjälp av H2 Philips runda skruvar som visas i DETALJ

J.

Dra åt, men skala INTE bort H2-skruvarna,

Svart laminat

framsidan nedåt

"detalj/"] H2 Sätt P22 under detta block P22 P25 Trycka ner med fingrar FIGUR 11

DELAR KRÄVS

1st -ÿ P8 Vänster bakben

1st-

P28 Baksida - D

4st - H2 Phillips skruv med rund huvud

OBS: BEHÖVER 2 VUXNA FÖR MONTERING

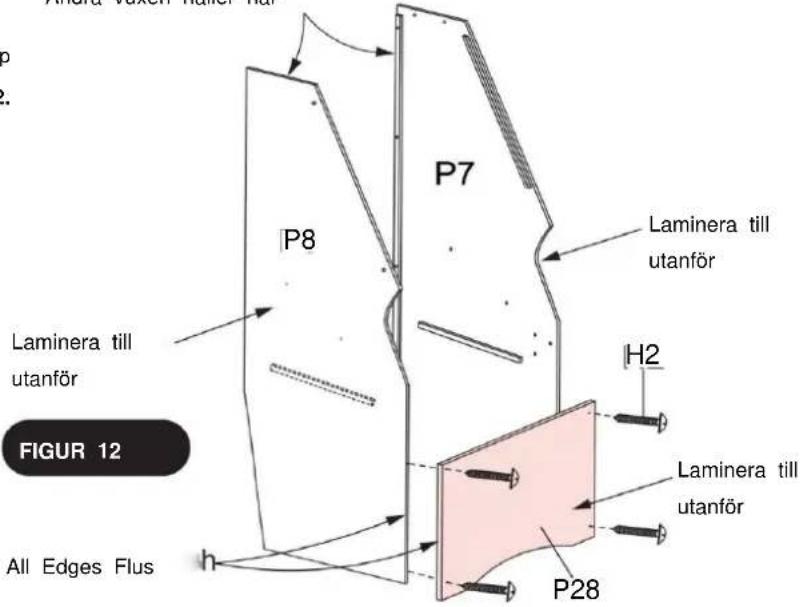

STEG 12

Fäst det nedre främre skåpet P28 på P7 / P8 Bakre ben med hjälp av pilothålen och H2 Phillips runda skruvar som visas i FIGUR 12.

Dra åt, men skala INTE bort H2-skruvarna.

Andra vuxen håller här

All Edges Flus FIGUR 12 P7 P8 Laminera till utanför H2 Laminera till utanför P28

DELAR KRÄVS

6st - H4 insexbult 6st - H5 platt bricka

6st - H6 låsbricka

OBS: BEHÖVER 2 VUXNA FÖR MONTERING

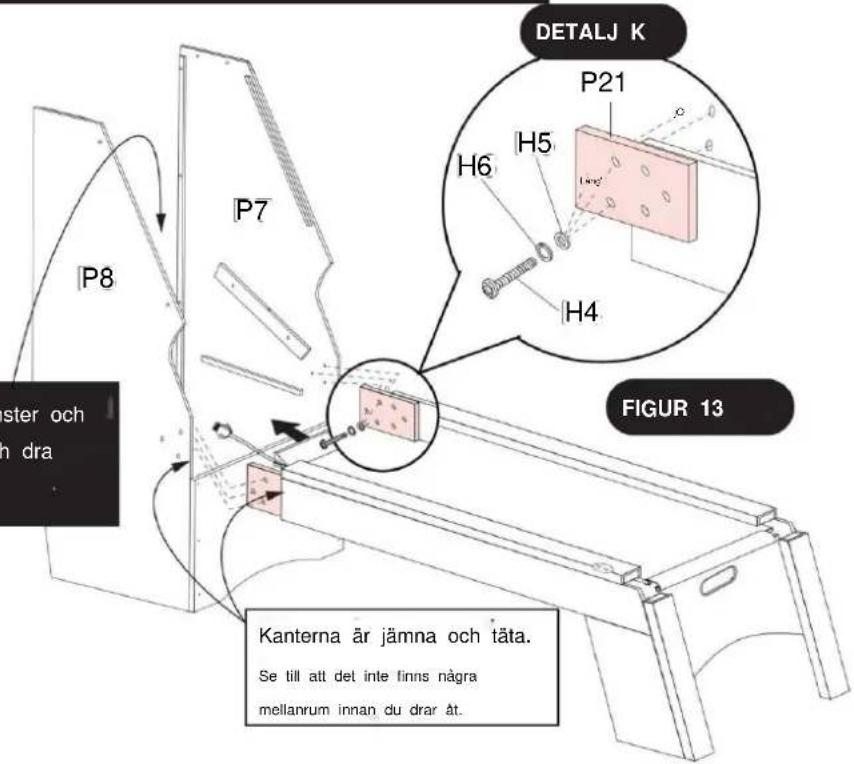

STEG 13

Fäst STEP 12 -enheten på STEP 11 -enheten med hjälp av H4 insexbultar, H5 plattbrickor, H6 låsbrickor som visas i FIGUR 13.

Dra åt alla H4-bultar med insexnyckeln T1... Dra INTE åt för hårt.

Stå försiktigt mellan P7 och P8 vänster och höger skåpsben för att installera och dra åt H4-bultarna.

DETALJ K P21 H5 H6 H4 P7 P8 FIGUR 13 Kantera är jämna och täta. Se till att det inte finns några mellanrum innan du drar åt.

DELAR KRÄVS 4st - H1

1st - P4 Ball Stop Bottenbräda

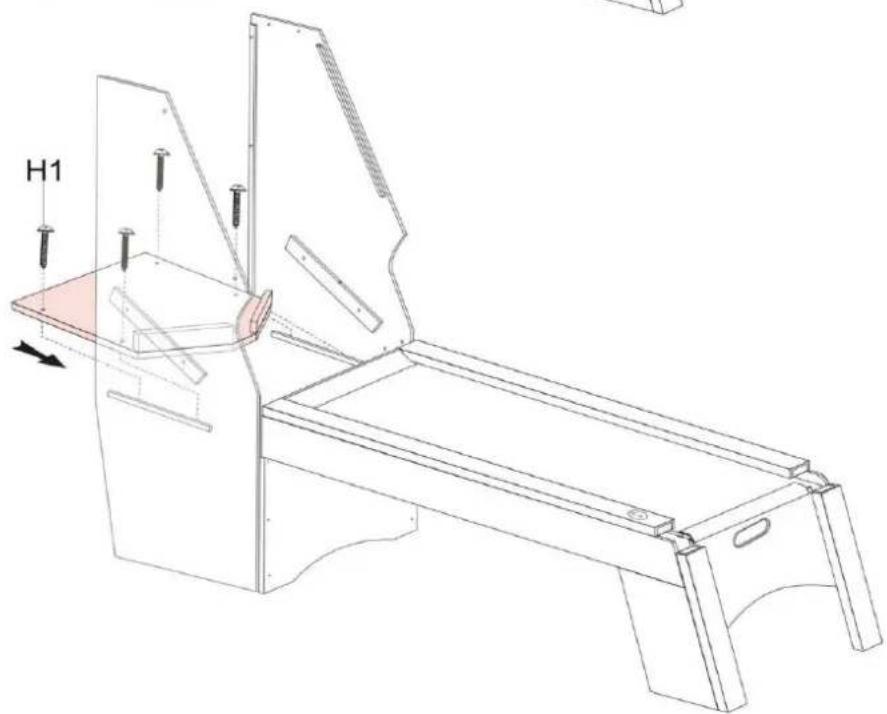

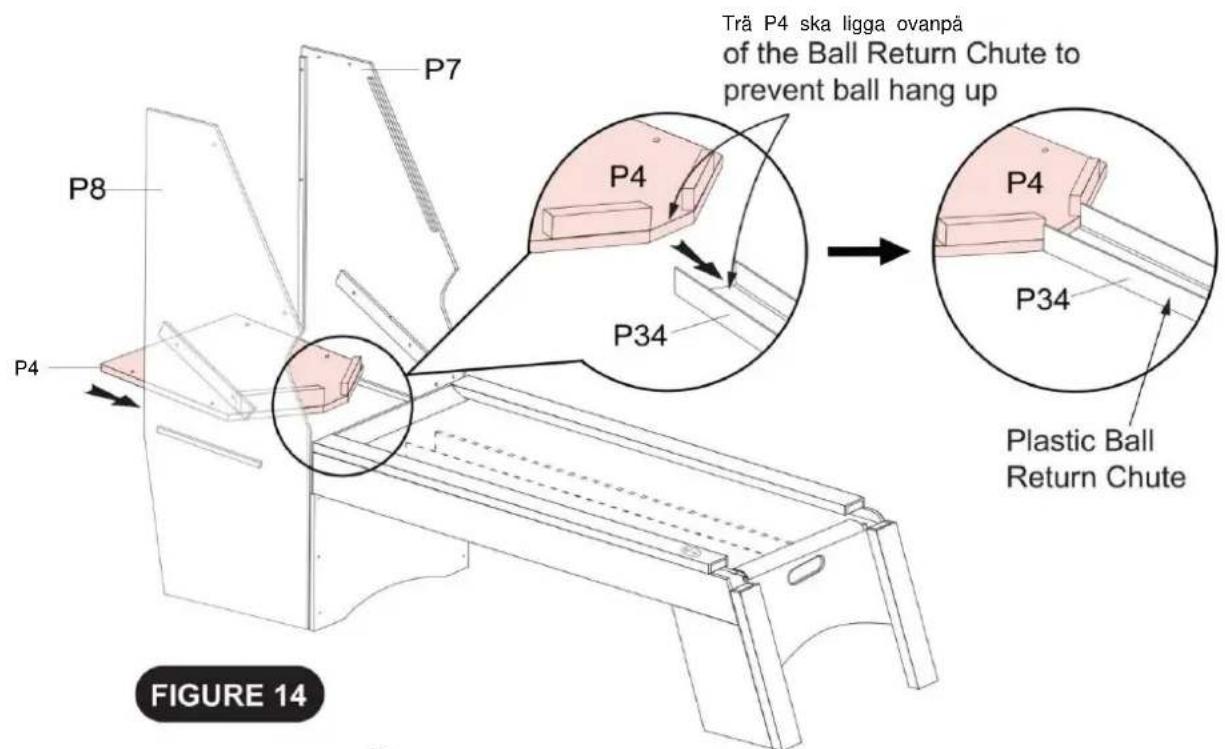

Fäst P4 Ball Stop Bottom Board på P7 / P8 Bakre Ben med hjälp av pilothål och H1 Phillips runda skruvar som visas i FIGUR 14.

Dra åt, men skala INTE bort H1-skruvarna.

Trä P4 ska ligga ovanpå of the Ball Return Chute to prevent ball hang up P7 P4 P34 P8 P4 P34 Plastic Ball Return Chute FIGURE 14

H1

DELAR KRÄVS 6st - H3

1st - P27 Klart plexiglas

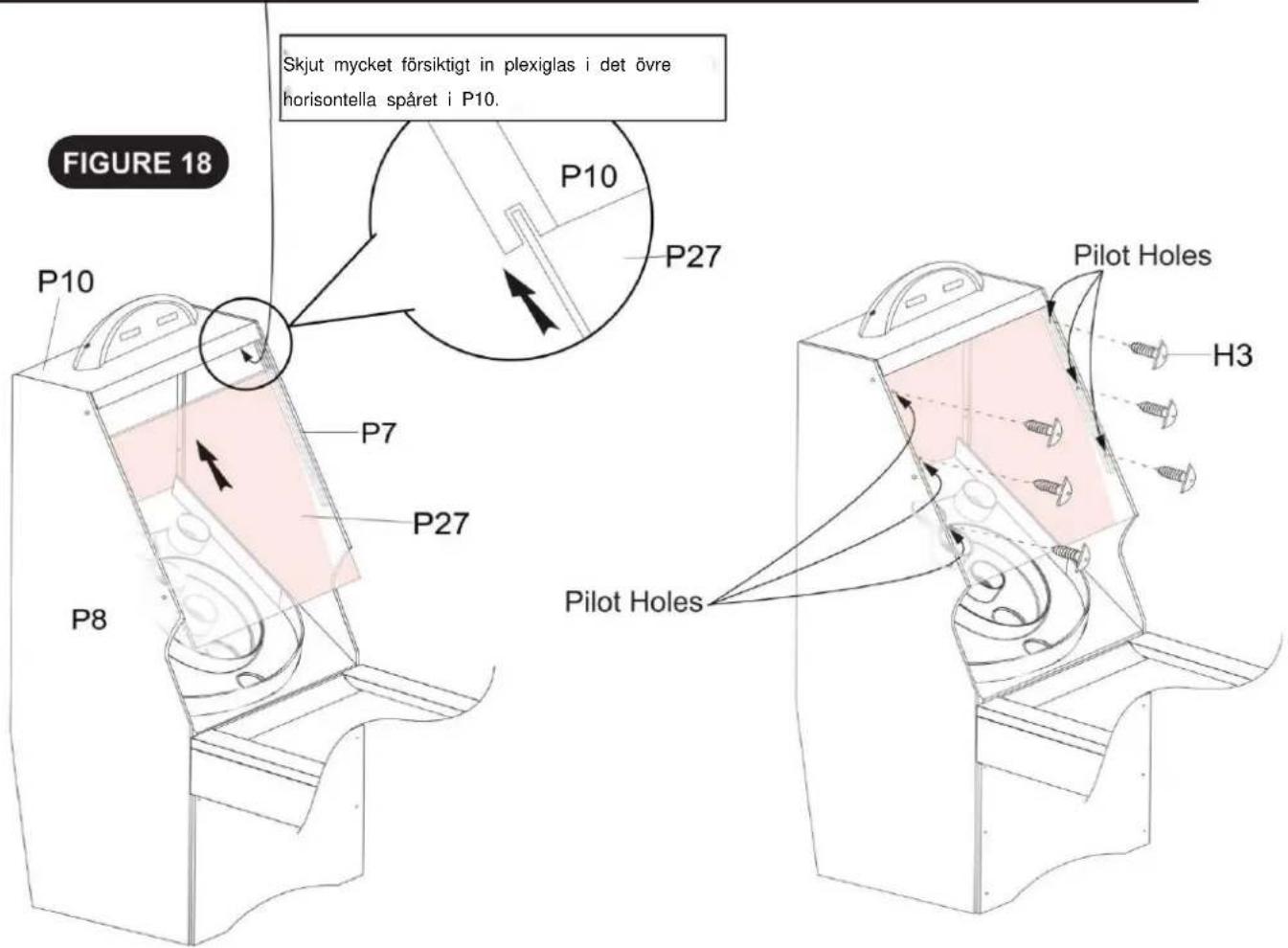

Installera P27 genomskinligt plexiglas på P71 P8 bakben och fäst på P10 överskåpspanelen med hjälp av pilothål och H3 Phillips runda skruvar som visas i FIGUR 18.

Dra åt, men dra INTE åt H3-skruvarna för hårt eftersom detta kan spricka plexiglaset.

OBS:

Spåret för toppen av P27 plexiglaset är i den nedre framsidan av P10 överskåpspanelen y Om plexiglaset inte lätt glider in i detta spår, kommer det att vara nödvändigt att lossa de 4 st H4 bultarna som håller P10 överskåpspanelen och knacka försiktigt eller tryck den framåt så att spåret flyttas framåt precis tillräckligt för att P27 plexiglas ska glida in i spåret.

Skjut mycket försiktigt in plexiglas i det övre horisontella spåret i P10. P10 P27 P10 P7 P27 P8 Pilot Holes H3 Pilot Holes FIGURE 18

OBS: Ta

försiktigt bort skyddet från plexiglaset före installation, undvik fingeravtryck på plexiglaset genom att bära bomullshandskar.

DELAR KRÄVS 4st - H1

1st - P12 Nedre ryggskåpsbräda

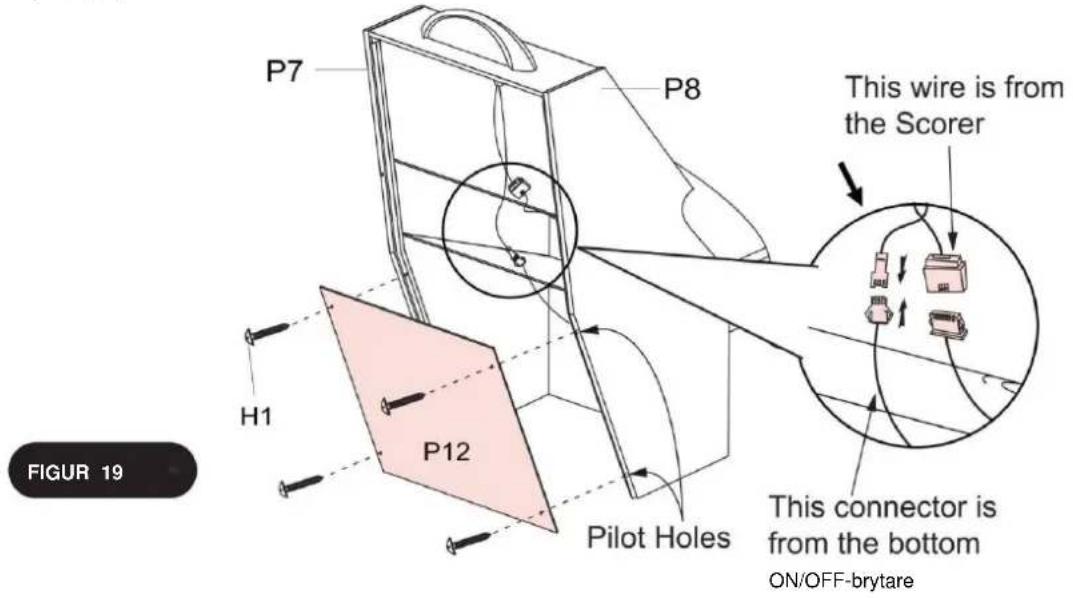

Fäst P12 nedre ryggskäpsbräda på P7 /P8 Bakre ben med hjälp av pilothål och H1 Phillips runda skruvar som visas i FIGUR 19.

OBS: Alla han-/honkontakter måste vridas korrekt för att kunna anslutas till varandra.

Dra åt, men skala INTE bort H1-skruvarna.

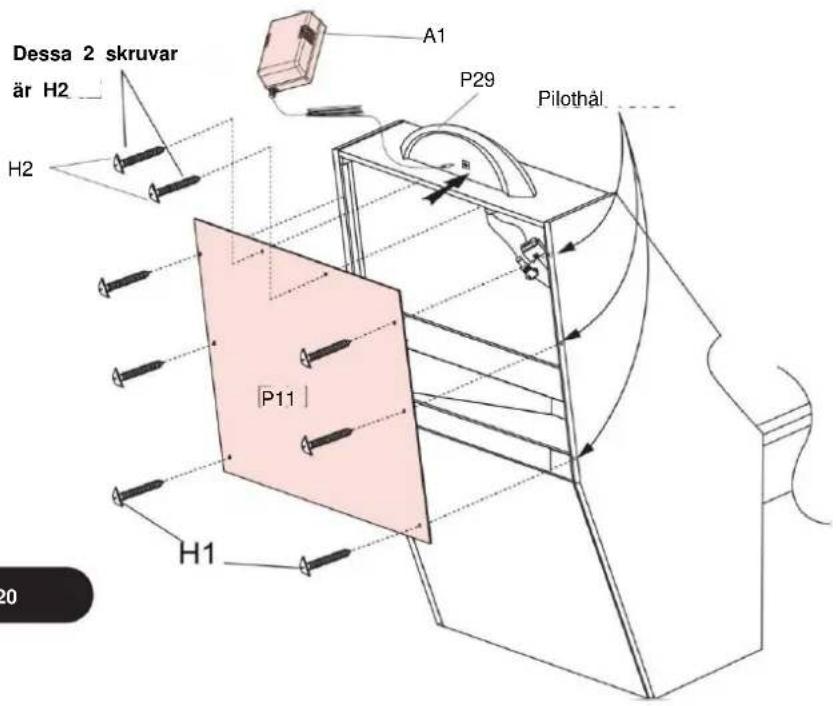

Fäst P11 övre bakre skåpet

Gå ombord på det bakre benskåpet med hjälp av pilothål och H1 och H2 Phillips

Runda skruvar som visas i FIGUR

20.

Dra ät, men skala INTE bort H1, H3 skruvar.

Låt inte A/C-adaptersladden utgöra en snubbelrisk.

Dessa 2 skruvar är H2 H2 A1 P29 Pilothål P11 H1 20

FIGUR 20

DELAR KRÄVS 14st -H3

1st- P31 vänster plastlister 1st - P32 höger plastlister 2st - P35 toppskena plasthörnlock

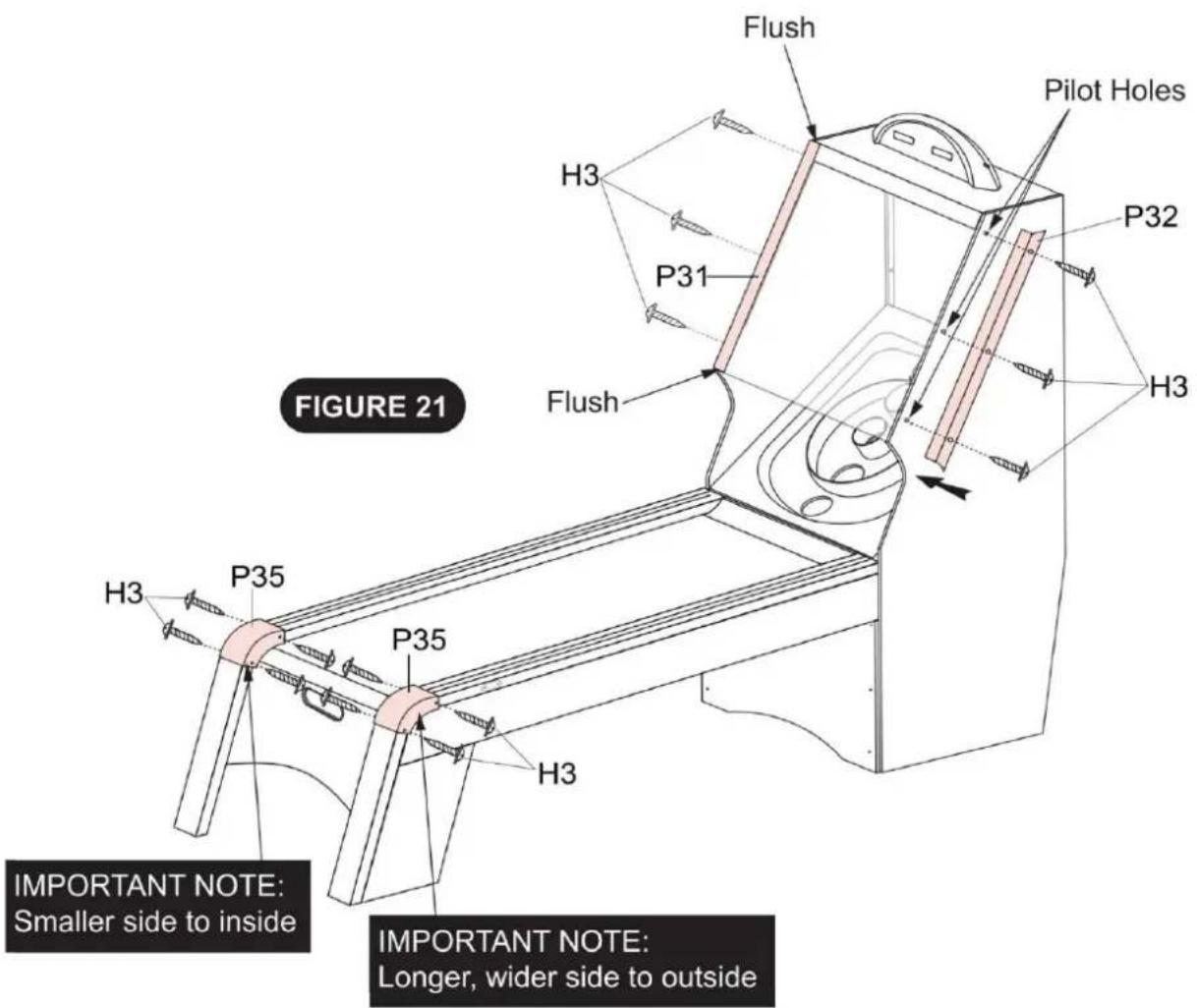

Fäst P31 / 32 plastbeklädnadsremsorna på skåpet med hjälp av pilothål och H3 Phillips runda skruvar som visas i FIGUR 21.

Fäst P35 Top Rail-plasthörnlocken på de främre benen med hjälp av pilothål och H3 Phillips runda skruvar som visas i FIGUR 21.

Dra åt, men skala INTE bort H3-skruvarna.

OBS: Alla han-/honkontakter måste vridas korrekt för att kunna anslutas till varandra.

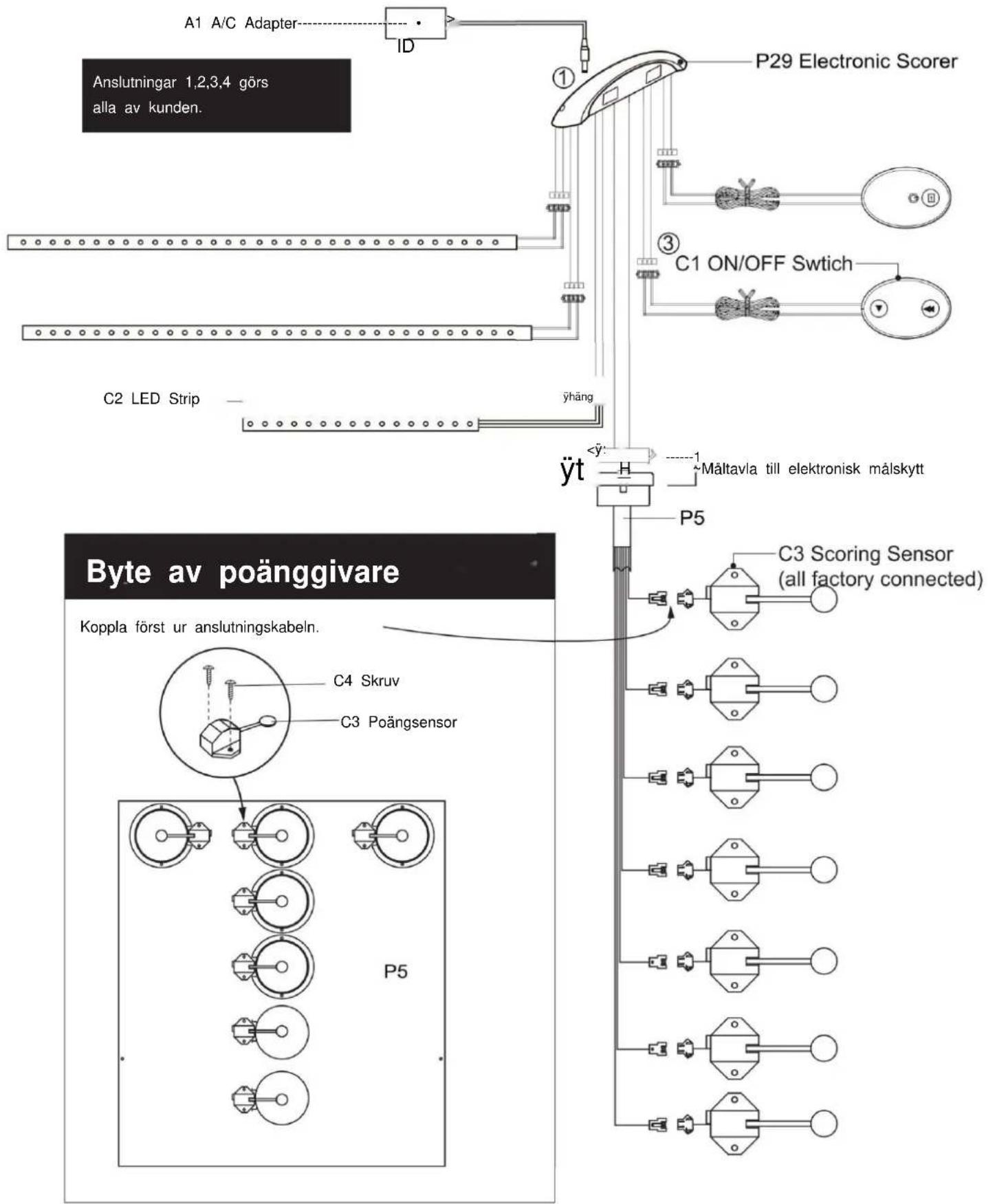

A1 A/C Adapter ID Anslutningar 1,2,3,4 görs alla av kunden. C2 LED Strip P29 Electronic Scorer C1 ON/OFF Swtich yhång yt Måltavla till elektronisk målskytt P5 Byte av poänggivare Koppla först ur anslutningskabeln. C4 Skruv C3 Poängsensor P5 C3 Scoring Sensor (all factory connected)

Grattis! Du har nu satt ihop ditt spelbord. Observera vården

och Använd instruktionerna nedan för att säkerställa många års problemfri användning av ditt spel tabell.

SKÖTSEL OCH ANVÄNDNING AV DITT BORD

1. Använd spray möbelpolish för att rengöra alla utvändiga ytor på ditt spelbord och på spelplanen (men inte plexiglaset som kräver akrylrengöring/polish).
2. Använd endast ett lämpligt hushållsuttag i Storbritannien och se till att sladden inte utgör en snubbelrisk.
3. Denna produkt är endast avsedd för användning inomhus.
4. Sitt, klättra eller luta dig INTE på bordet.
5. Dra INTE bordet när du flyttar det. Detta kommer att skada benen.
6. Ställ INTE upp drycker på bordet.

ÿDELLISTA FÖR MODELL #188805

H1	188805HLH1	3,5 mm x 18 mm Phillips-skruv med rund huvud	24
H2	188805HLH2	3,5 mm x 28 mm Phillips skruv med rund huvud	28
H3	188805HLH3	3,5 mm x 12 mm Phillips skruv med rund huvud	98
H4	188805HLH4	6 mm x 25 mm insexbult	d6
H5	188805HLH5	6,5 mm x 18 mm platt bricka	i
H6	188805HLH6	M6 låsbricka	6
H7	188805HLH7	3,5 mm x 14 mm Phillips-skruv med rund huvud	d
T1	188805HLT1	M5 insexnyckel	i6
P1	188805HLP1	Främre benförkläde	2
P2	188805HLP2	Vänster främre ben	d
P3	188805HLP3	Höger främre ben	i
P4	188805HLP4	Ball Stop Bottenbräda
P5	188805HLP5	Måltavla med poängsensorer
P6	188805HLP6	Top Rail Plast Hörnlock	2d
P7	188805HLP7	Höger bakre skåpsben	i
P8	188805HLP8	Vänster bakre skåpben	d
P9	188805HLP9	Backboard med grafik	i
P10	188805HLP10	Överskåpspanel för målskytt
P11	188805HLP11	Övre bakre skåpskiva	d
P12	188805HLP12	Nedre ryggskåpsbräda	i
P13	188805HLP13	Vänster Förkläde
P14	188805HLP14	Höger sida förkläde	d
P15	188805HLP15	Vänster övre skena med kontrollbrytare och kablage	i
P16	188805HLP16	Höger övre skena	d
P17	188805HLP17	Vänster ben (sammansatt med P2)	i
P18	188805HLP18	Höger ben (sammansatt med P3)
P19	188805HLP19	Spelplan med slutramp	d
P20	188805HLP20	Stödstag av trä (packad med P30)	i
P21	188805HLP21	Anslutningskort	2
P22	188805HLP22	Goal Box Bottenbräda	d
P23	188805HLP23	Metallanslutningsplatta	i
P24	188805HLP24	Mellanstödsnämnd	2d
P25	188805HLP25	Avsluta Support Board	i
P26	188805HLP26	Plast boll retur
P27	188805HLP27	Klart plexiglas	d
P28	188805HLP28	Nedre främre skåpskiva	i
P29	188805HLP29	Elektronisk målskytt

Key #	Del #	Beskrivning	Antal.
			6
P30	188805HLP30	Svart plast L"fäste	1
P31	188805HLP31	Vänster plastlist	1
P32	188805HLP32	Höger plastlist	1
P33	188805HLP33	Plastkontakt (spelfält till främre ben)	1
A1	188805HLA1	A/C-adapter	4
A2	188805HLA2	Boll	1
C1	188805HLC1	ON / OFF-brytare	2
C2	188805HLC2	Led Strip	7
C3	188805HLC3	Poängsensor	141
C4	188805HLC4	3,5 mm x 12 mm Phillips skruv med rund huvud	1
Q1	188805HLK1	Hårdvarusats
M1	188805-HLM1	Instruktionsmanual
