INSTRUKCJA OBSŁUGI SSG-06 Vevor

WSKAZÓWKI Montaż tej maszyny do gry Score Arcade zajmie około 3 godzin, zaleca się, aby obsługiwały ją 2 osoby.

INSTRUKCJE BEZPIECZEŃSTWA

Dziękujemy za korzystanie z tego produktu. Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomoga Ci osiągnąć najlepsze możliwe rezultaty.

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może spowodować poważne obrażenia.

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	Zgodność oznacza certyfikat bezpieczeństwa WE.
	PRAWIDŁOWA UTYLIZACJA Tenprodukt podlega przepisom europejskiej dyrektywy 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem.Oznaczonych w ten sposób produktów nie wolno wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je dostarczyć do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu.
	Informacje FCC: UWAGA:Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom: 1) Ten produkt może powodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B.zgodnie z częścią 15 przepisów FCC, te limity mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można ustalić, wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z następujących środków. Zmiana orientacji lub położenia anteny odbiorczej. Zwiększenie odległości między produktem a odbiornikiem.Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.
3. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
4. Podane parametry dotyczące nośności i innych parametrów produktu odnoszą się wyłącznie do produktu w całości i prawidłowo zmontowanego.
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

1. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
2. Płyta jest ciężka; należy zwrócić uwagę na jej montaż, aby jej nie uszkodzić. W razie potrzeby należy poprosić kogoś o pomoc w montażu.
3. Montażu mogą dokonywać wyłącznie osoby dorosłe.
4. OSTRZEŻENIE: Ten produkt zawiera małe części. W przypadku połknięcia istnieje ryzyko zadstawienia. Trzymaj te małe części z dala od dzieci podczas montażu!
5. Przed pierwszym użyciem urządzenia należy usunąć wszelkie materiały promocyjne i opakowania.

UWAGA!

OSTRZEŻENIE! Trzymaj dzieci i zwierzęta domowe z daleka.

OSTRZEŻENIE! Usuń wszystkie materiały opakowaniowe i zachowaj je do wykorzystania w przyszłości. Materiały opakowaniowe nie są zabawką.

OSTRZEŻENIENie pozwól dzieciom bawić się materiałami opakowaniowymi. Jeśli połkną materiały opakowaniowe, uduszą się!

OSTRZEŻENIE! RYZYKO ZADŁAWIENIA — małe części. Nie dla dzieci poniżej 3 lat. Montaż przez osobę dorosłą OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO ZADŁAWIENIA — Małe części. Nie dla dzieci poniżej 3 roku życia.

Złożony przez osobę dorosłą.

ZAPISZ TE INSTRUKCJE

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM LUB ŚMIERCI SPOWODOWANEJ PRZEWROĆENIEM: 1. Aby

uniknąć wypadków lub obrażeń spowodowanych ostrymi krawędziami, należy ostrożnie składać i używać urządzenie.

1. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
2. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
3. Jeśli jakiekolwiek części są brakujące, uszkodzone lub zużyte, należy zaprzestać korzystania z przedmiotu do czasu wykonania naprawy i zainstalowania części zamiennych.
4. Nie przekraczaj podanego udźwigu. Przed zastosowaniem obciążenia dokręć mocno wszystkie pokrętła. Uważaj na obciążenie dynamiczne! Nagły ruch obciążenia może na krótko spowodować nadmierne obciążenie, powodując awarię produktu.
5. Staraj się, aby ciężar nie skupał się w jednym miejscu, co mogłoby spowodować przewrócenie się stołu.

OSTRZEŻENIE: Nie wchodzą na maszynę, aby grać, unikaj wywrócenia

IDENTYFIKATOR SPRZĘTU

(W celu zachowania skali)

H1 - 3,5 mm x 18 mm

Śruba z łbem

sześciokątnym (24 szt.)

Wysokość 2 - 3,5 mm x 28 mm

Okrągły krzyżak

Śruba z łbem

sześciokątnym (28 szt.)

H3 - 3,5 mm x 12 mm

Okrągły krzyżakOkrągły krzyżak

Śruba z łbem

sześciokątnym (98 szt.)

H4 - 6 mm x 25 mm

Śruba imbusowa (16

szt.)

H5 - 6,5 mm x 18 mm

Podkładka płaska

(16 szt.)

H6 - Podkładka zabezpieczająca M6

(16 szt.)

H7 - 3,5 mm x 14 mm

Okrągły krzyżak

Śruba z Ibem

sześciokątnym (12 szt.)

Klucz imbusowy T1-M6

(1 szt.)

IDENTYFIKATOR CZĘŚCI

(Nie w skali)

P1 - Fartuch na przednią nogę (1 szt.)

P2 - Lewa przednia noga (montowana z P17) (1 szt.)

P3 - Prawa przednia noga (montowana z P18) (1 szt.)

P4 - Dolna deska zatrzymująca piłki (1 szt.)

P5 - Tarcza do gry z czujnikami punktacji (1 szt.)

P6- Górna szyna plastikowa Zaślepka narożna (2 szt.)

P7 - Prawy obrońca Noga szafki (1 szt.)

P8 - Lewy obrońca Noga szafki (1 szt.)

P9 - Tablica z grafika (1 szt.)

P10 - Szafka górna Panel dla Scorera (1 szt.)

23-3/8" 34-3/8"

P11 - Górna część pleców Zarząd gabinetu (1 szt.)

P12 - Dolna część pleców Zarząd gabinetu (1 szt.)

P13 - Lewy fartuch boczny (1 szt.)

P14 - Fartuch prawy (1 szt.)

(Z przełącznikiem ON/OFF + okablowaniem) P15 - Lewa górna szyna z Przełącznik sterujący i okablowanie (1 szt.)

P16-Prawa górna szyna (1 szt.)

Czarny Malarstwo

P17-Lewa noga (montowana z P2) (1 szt.)

P18 - Prawa noga (montowana z P3) (1 szt.)

P20 - Drewniany wspornik (zapakowany z czarnymi plastikowymi wspornikami w kształcie litery „L (1 szt.)

P21 - Płytka łącząca (2 szt.)

Dolna deska

P22 - Pole bramkowe P23 - Metalowa płyta łącząca

(1 szt.)

P24 - Środkowa deska podporowa (2
szt.)

P25 - Płyta podporowa końcowa
(1 pc)

P26 - Zwrot piłek plastikowych
(1 szt.)

P27 - Przezroczysty pleksiglas
(1 pc)

P28 - Dolny przód
Zarząd gabinetu
(1 szt.)

P29 - Electronic Scorer
(1 szt.)

P30 - Czarny plastik
Uchwyt „L“ (6
szt.)

P31 - Lewy plastik
Listwa
wykończeniowa (1 szt.)

P32 - Prawy plastik
Listwa
wykończeniowa (1 szt.)

usta c- \

P33 - Złącze plastikowe
(Od pola gry do przedniej nogi)
(1 szt.)

IDENTYFIKATOR AKCESORIÓW

(Nie w skali)

A1 - Zasilacz sieciowy
(1 szt.)

A2 - Piłka
(4 szt.)

1 szt. - P13 1 Lewy fartuch boczny

10 szt. - P23 Metalowa płytka łącząca 40 szt.

szt. - -P14 1 szt. Fartuch prawy

- H3 Śruba z łbem okrągłym Phillips

P15-

Lewa górna szyna z przełącznikiem sterującym

1 szt. - P16

Prawa górna szyna

KROK 1

Przymocuj prawy fartuch boczny P14 do prawej górnej szyny P16 za pomocą metalowych płytek łączących P23 i otworów pilotażowych na P14/P16, używając śrub z łbem okrągłynkrzyżakowym H3, jak pokazano na SZCZEGÓŁACH A.

Przymocuj lewy fartuch boczny P13 do lewej górnej szyny P15 za pomocą metalowych płytek łączących P23 i otworów pilotażowych na P13/P15, używając śrub z łbem okrągłym krzyżakowym H3, jak pokazano na SZCZEGÓŁACH B.

Dokreć, ale NIE wyrywaj śrub H3.

UWAGA: Montaż należy wykonać na płaskiej, gładkiej i nieściernej powierzchni.

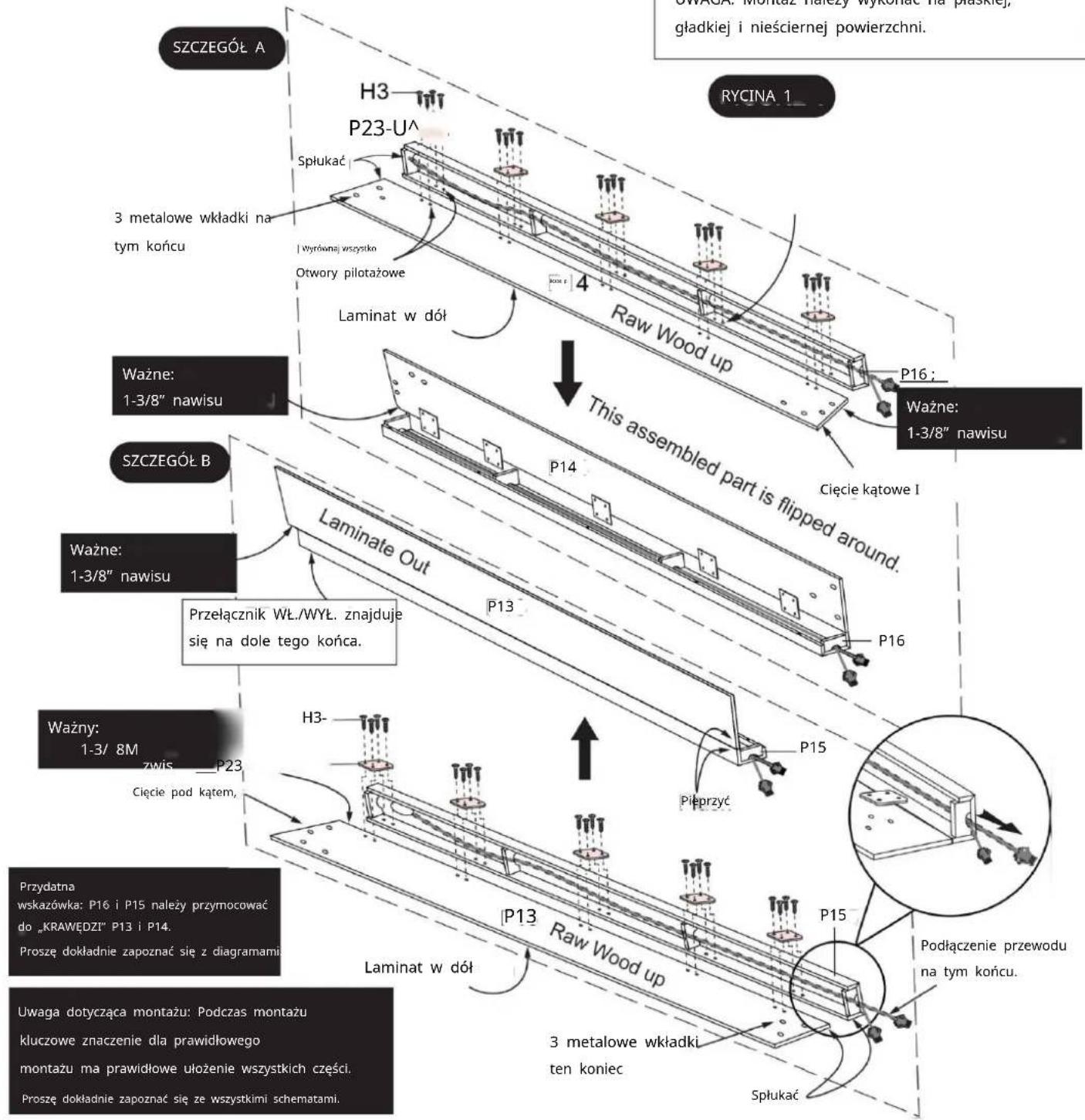

SZCZEGÓŁ A H3 P23-U^ Spłukać 3 metalowe wkładki na tym końcu I wyrównej wszystko Otwory pilotażowe Raw Wood up 4 P16; Ważne: 1-3/8" nawisu This assembled part is flipped around. Cieście kątowe I Ważne: 1-3/8" nawisu Laminate Out P14 P13 P16 Przełącznik WŁ./WYL. znajduje się na dole tego końca. P15 Płaprzyć Ważny: 1-3/ 8M zwis P23 Cieście pod kątem. H3- P13 Raw Wood up Laminat w dół 3 metalowe wkładki ten koniec Spłukać Podłączenie przewodu na tym końcu. RYCINA 1 Przydatna wskazówka: P16 i P15 należy przymocować do „KRAWĘDZI” P13 i P14. Proszę dokładnie zapoznać się z diagramami. Uwaga dotycząca montażu: Podczas montażu kluczowe znaczenie dla prawidłowego montazu ma prawidłowe ułożenie wszystkich części. Proszę dokładnie zapoznać się ze wszystkimi schematami.

CZEŚCI POTRZEBNE

1 szt. - P19 Pole gry z rampą końcową

10 szt. - Śruba z łbem okrągłym H2 Phillips

A

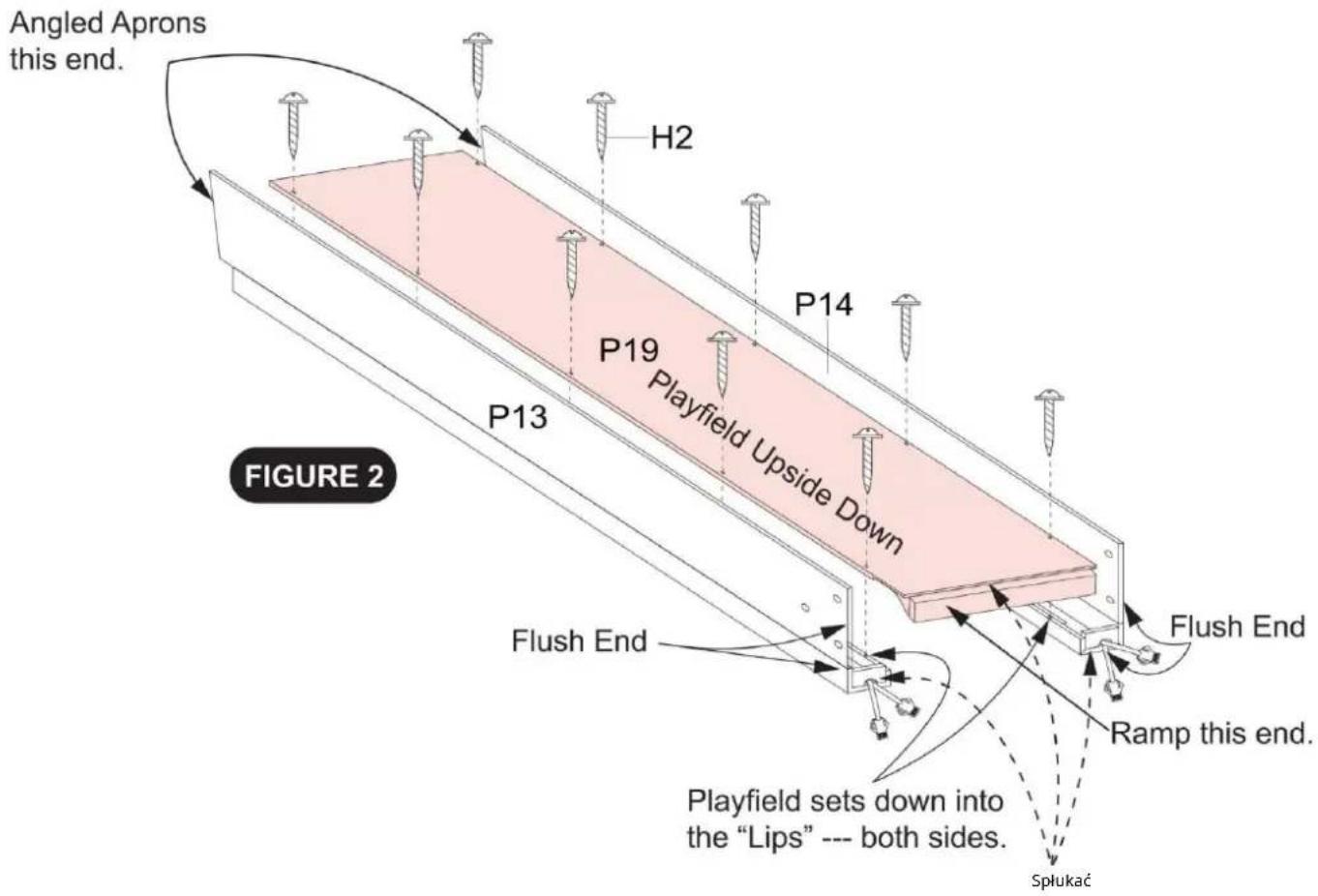

KROK 2

Przymocuj pole gry P19 do zestawów STEP 1, używając otworów pilotażowych i okrągłych śrub Philips H2, jak pokazano na RYSUNKU 2.

Dokręć, ale NIE wyrywaj śrub H2.

Uwaga dotycząca montażu: Podczas montażu kluczowe znaczenie dla prawidłowego montażu ma prawidłowe ułożenie wszystkich części.

Proszę dokładnie zapoznać się ze wszystkimi schematami.

CZEŚCI POTRZEBNE

1 szt. - P1 Fartuch końcowy

1 szt. - P18 prawa noga

1 szt. - P2 Lewa przednia noga

4 szt. - H2 śruba z łbem okrągłym Phillips 20 szt.

1 szt. - P3 Prawa przednia noga

- H3 śruba z łbem okrągłym Phillips 6 szt. - P23

1 szt. - P17 Lewa noga

metalowa płytka łącząca

KROK 3

Przymocuj prawą przednią nogę P3 do prawej nogi P18 za pomocą metalowych płytek łączących P23, otworów pilotażowych i śrub z łbem okrągłym krzyżakowym H3, jak pokazano na SZCZEGÓŁACH C.

Przymocuj lewą przednią nogę P2 do lewej nogi P17 za pomocą metalowych płytek łączących P23, otworów pilotażowych i śrub z łbem okrągłym krzyżakowym H3, jak pokazano na SZCZEGÓŁACH D.

Przymocuj zespoły SZCZEGÓŁÓW C I D do fartucha końcowego P1, używając otworów pilotażowych i śrub z łbem okrągłym krzyżakowym H2, jak pokazano na RYSUNKU 3.

Dokręć, ale NIE wyrywaj śrub H2, H3.


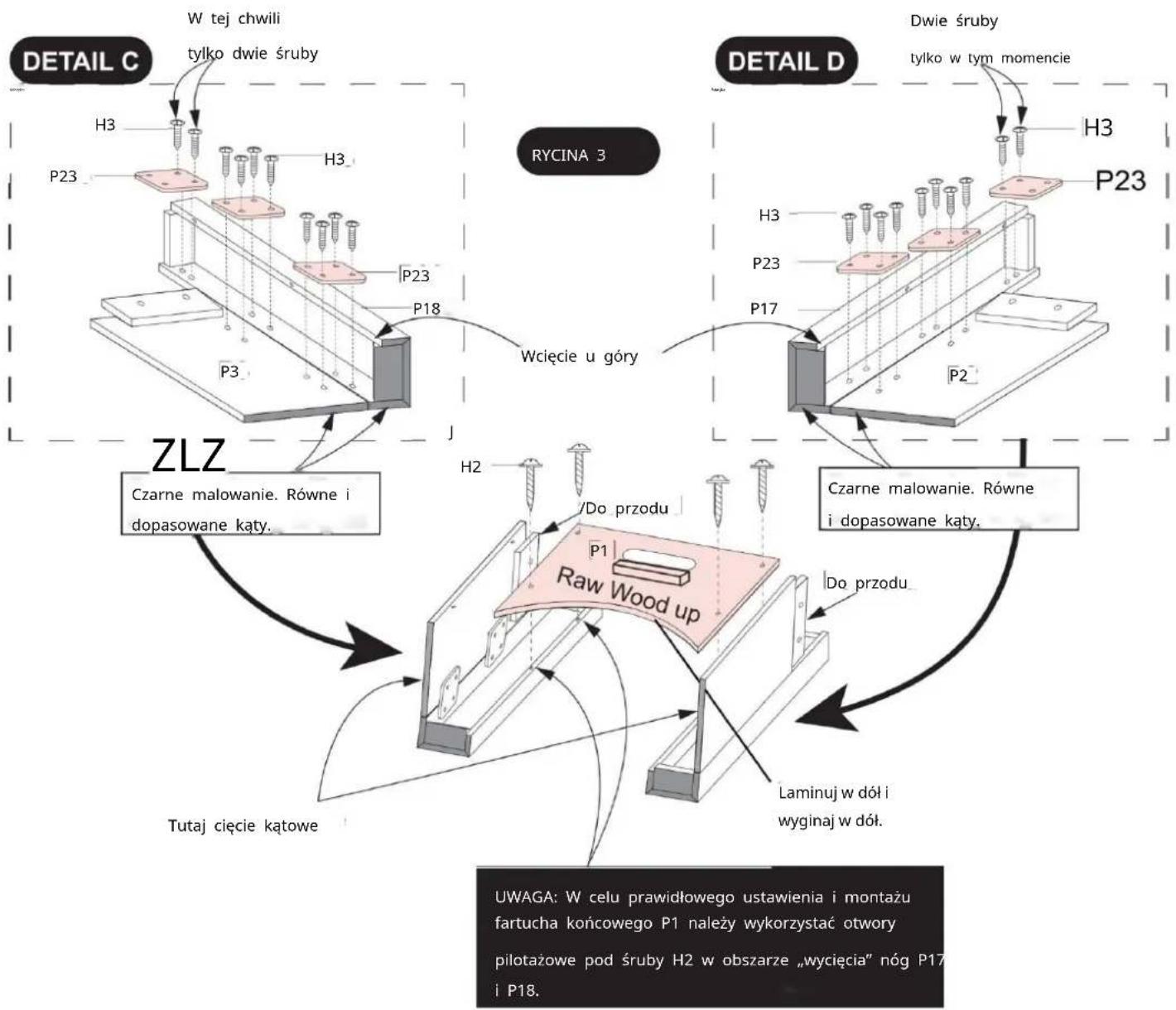

    subgraph_RYCINA_3["RYCINA 3"]
        A["P3"] --> B["P18"]
        C["H3"] --> D["P23"]
        E["P17"] --> F["P2"]
        G["Wciecie u góry"] --> H["P1"]
        I["ZLZ"] --> J["Czarne malowanie. Równe i dopasowane kąty."]
        K["Tutaj cięcie kątowe"] --> L["Raw Wood up"]
        M["H2"] --> N["Do przodu"]
        O["Laminuj w dół i wyginaj w dół."] --> P["Do przodu"]
    end
    subgraph_RYCINA_D["DETAIL D"]
        Q["Dwie śruby"] --> R["H3"]
        S["H3"] --> T["P23"]
        U["Dwie śruby"] --> V["P2"]
        W["Dwie śruby"] --> X["H3"]
        Y["Dwie śruby"] --> Z["P23"]
        AA["Dwie śruby"] --> AB["P2"]
        AC["Dwie śruby"] --> AD["P23"]
        AE["Dwie śruby"] --> AF["P2"]
        AG["Dwie śruby"] --> AH["P23"]
        AI["Dwie śruby"] --> AJ["P2"]
        AK["Dwie śruby"] --> AL["P23"]
    end

PARTS REQUIRED

4 szt. - H1 Śruba z Ibem okrągłym Phillips

4 szt. - Śruba z łbem okrągłym H3 Phillips

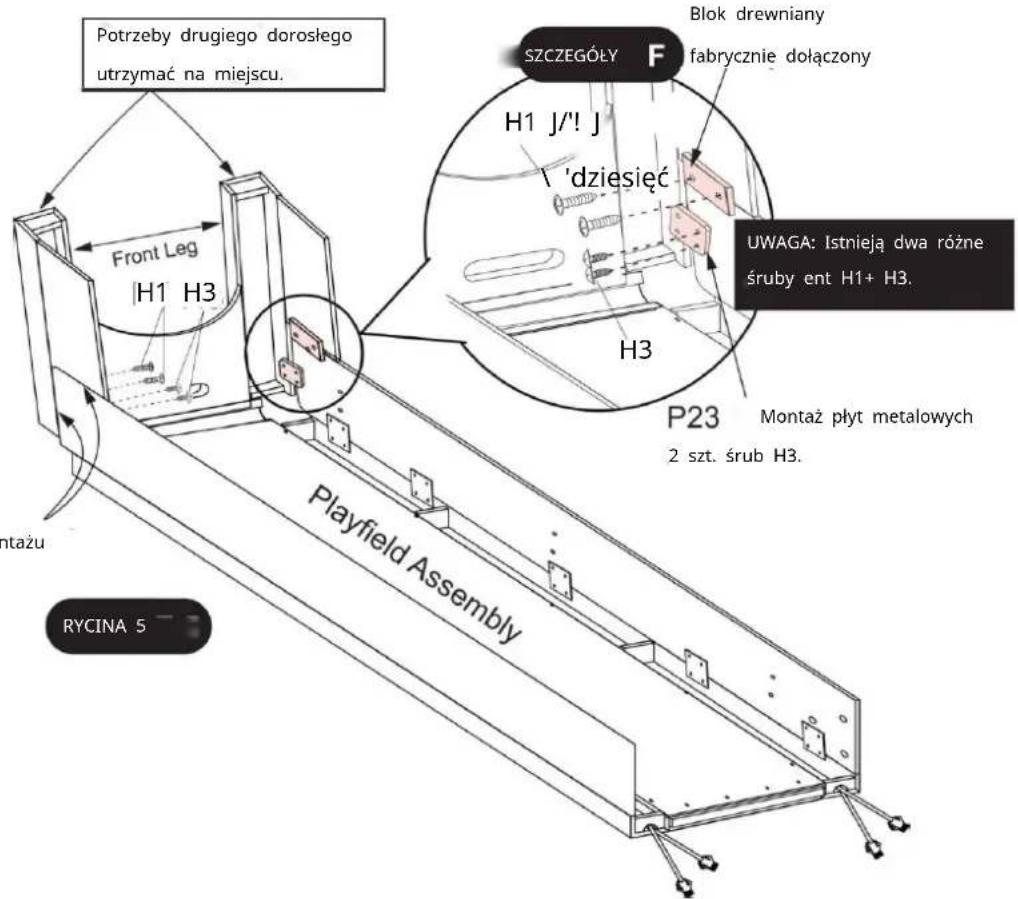

KROK 5

Zamontuj przednią nogę STEP 3

do montażu STEP 2 za pomocą

otworów pilotażowych i H1

Śruby okrągłe Phillips, H3

Śruby z łbem okrągłym Phillips, jak pokazano na RYC. 5.

Dokreć, ale NIE zdejmuj

wyjmij śruby H1, H3.

Potrzeby drugiego dorosłego utrzymać na miejscu. Front Leg H1 H3 Playfield Assembly RYCINA 5 SZCZEGÓŁY F Blok drewniany fabrycznie dołączony H1 J/! J 'dziesięć UWAGA: Istnieją dwa różne śruby ent H1+ H3. H3 P23 Montaż płyt metalowych 2 szt. śrub H3. Rytażu

CZEŚCI POTRZEBNE

2 szt. - P24 Środkowa deska podporowa

1 szt. - P25 Końcowa deska

podporowa 6 szt. - P30 Czarny plastikowy wspornik „L”

12 szt. - Śruba z łbem okrągłym H7 Phillips

KROK 6

Przymocuj plastikowe uchwyty „L” P30 do płyt nośnych P241 P25, używając otworów pilotażowych i okrągłych śrub krzyżakowych H7, jak pokazano na RYSUNKU 6.

Dokręć, ale NIE wyrywaj H3

śruby.

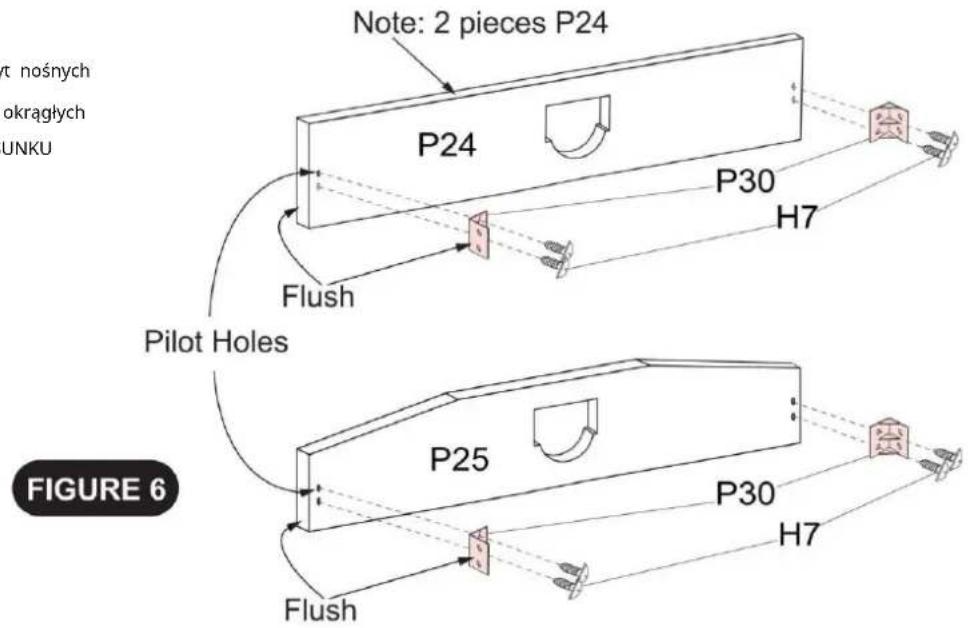

Note: 2 pieces P24 P24 P30 H7 Flush Pilot Holes P25 P30 H7 Flush FIGURE 6

CZEŚCI POTRZEBNE

12 szt. - Śruba z łbem okrągłym H3 Phillips

KROK 7

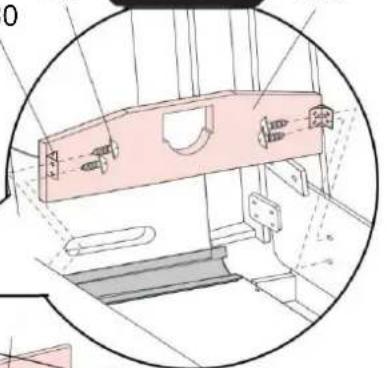

Przymocuj zespoły płyt podporowych P241 P25 do

fartuchów bocznych za pomocą otworów pilotażowych i

okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 7.

Dokręć, ale NIE wyrywaj H3

śruby.

Uwaga dotycząca montażu: Podczas montażu

kluczowe znaczenie dla prawidłowego montażu

ma prawidłowe ułożenie wszystkich części.

Proszę dokładnie zapoznać się ze wszystkimi schematami.

Ciecie pod kątem

Te zaokrąglone wycięcia muszą być skierowane w dół.

RYCINA 7

P30

H3

DETAIL G

P25

2 szt. - P21 Płyta łącząca 6 szt. - Śruba imbusowa H4

6 szt. - Podkładka płaska H5 6 szt. - Podkładka zabezpieczająca H6

KROK 8

Przymocuj płyty łączące P21 do wewnętrznej strony fartuchów bocznych za pomocą śrub imbusowych H4, podkładek płaskich H5 i podkładek zabezpieczających H6, jak pokazano na SZCZEGÓŁACH H.

Dokręć śruby H4 za pomocą klucza imbusowego T1 — NIE dokręcaj zbyt mocno.

zabezpieczających H6, jak pokażano T1 — NIE dokręcaj zbyt mocno. RYCINA 8 Flush H4^ H5 H6 SZCZEGÓŁY H P21 Spłukać P21

POTRZEBNE CZĘŚCI 2 szt. -

1 szt. - P20 Drewniana podpora 1 szt. - P26 Plastikowa kula zwrotna

Śruba z łbem okrągłym H3 Phillips

KROK 9

Przymocuj drewniany wspornik P20 do plastikowego elementu kulowego P26 za pomocą okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 9.

Dokręć, ale NIE wyrywaj H3 śruby.

Uwaga dotycząca montażu: Podczas montażu, prawidłowa orientacja wszystkich części jest krytyczna dla prawidłowego montażu. Proszę dokładnie przestudiować wszystkie schematy.

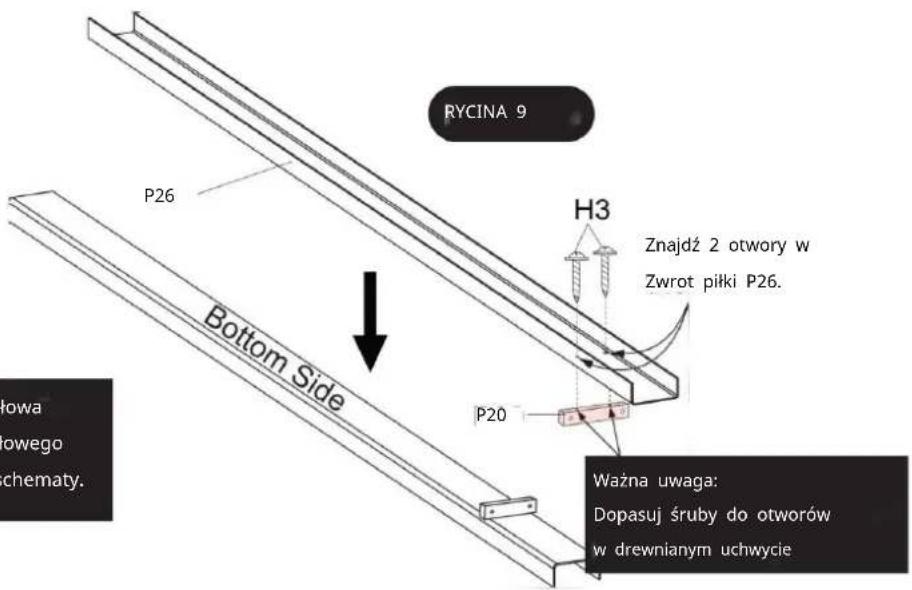

RYCINA 9 P26 H3 Znajdź 2 otwory w Zwrot piłki P26. Bottom Side P20 Ważna uwaga: Dopasuj śruby do otworów w drewnianym uchwycie

CZEŚCI POTRZEBNE

2 szt. - Śruba z łbem okrągłym H2 Phillips

KROK 10

Zamontuj i przymocuj plastikową kulkę powrotną P26 do płyt podporowych P24/25 za pomocą okrągłych śrub krzyżakowych H2, jak pokazano w SZCZEGÓŁACH I.

1 szt. - P22 Dolna deska do bramki

4 szt. - Śruba z łbem okrągłym H2 Phillips

UWAGA: DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY DOROSŁE

KROK 11

Przymocuj dolną deskę skrzynki bramkowej P22 do deski podporowej P25 za pomocą okrągłych śrub krzyżakowych H2, jak pokazano na SZCZEGÓŁACH J.

Dokręć, ale NIE wyrywaj śrub H2,

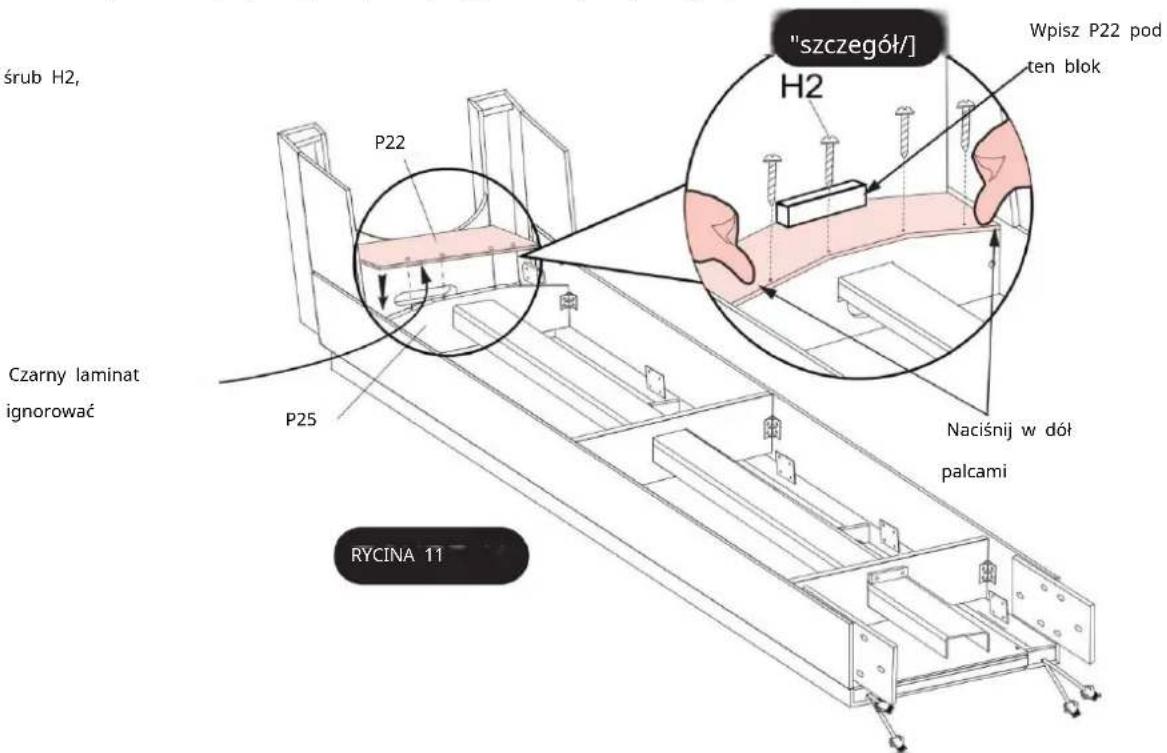

"szczegół/" H2 Wpisz P22 pod ten blok P22 P25 Czarny laminat ignorować Naciśnij w dół palcami RYCINA 11

CZEŚCI POTRZEBNE

1 szt.- P7 Prawa tylna noga

4 szt. - Śruba z łbem okrągłym H2 Phillips

1 szt. P8 Lewa tylna noga

1 szt.-

P28 Tylna tablica - D

UWAGA: DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY DOROSŁE

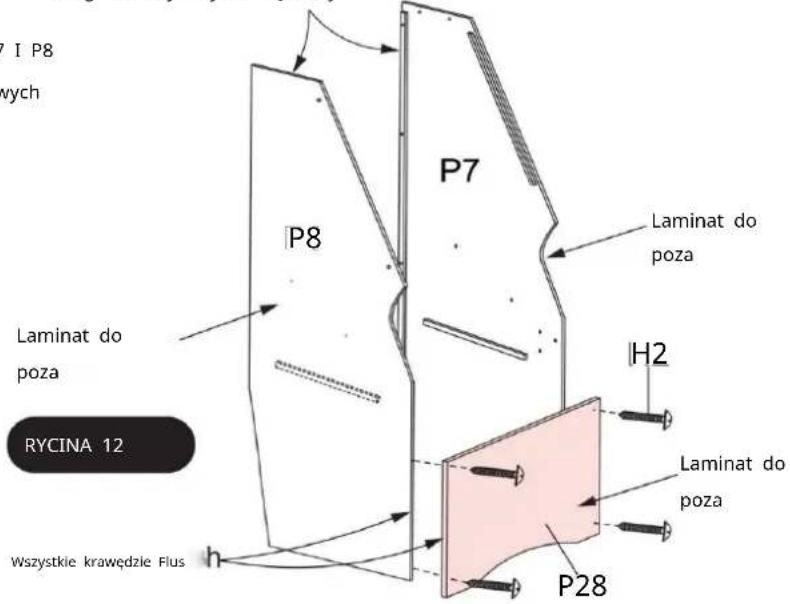

KROK 12

Przymocuj dolną przednią płytę szafki P28 do tylnych nóg P7 I P8 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H2, jak pokazano na RYSUNKU 12.

Dokreć, ale NIE wyrywaj śrub H2.

Drugi dorosły trzyma się tutaj

I P8 wych P7 Laminat do poza H2 RYCINA 12 Laminat do poza P28 Wszystkie krawędzie Flus

CZEŚCI POTRZEBNE

6 szt. - Śruba imbusowa H4 6 szt. - Podkładka płaska H5

6 szt. - podkładka zabezpieczająca H6

UWAGA: DO MONTAŻU POTRZEBNE SĄ DWIE OSOBY DOROSŁE

KROK 13

Przymocuj zespół STEP 12 do zespołu STEP 11 za pomocą śrub imbusowych H4, podkładek płaskich H5 i podkładek zabezpieczających H6, jak pokazano na RYSUNKU 13.

Dokręć wszystkie śruby H4 za pomocą klucza imbusowego T1... NIE dokręcaj ich nadmiernie.

Ostrożnie stań między lewą i prawą nogą szafki P7 i P8, aby zamontować i dokręcić śruby H4.

SZCZEGÓŁY K

P21 H6 H5 Cua' ja H4

RYCINA 13

Krawędzie równe i ściśle przylegające. Przed dokręceniem upewnij się, że nie ma żadnych szczelin.

POTRZEBNE CZĘŚCI 4 szt. -

1 szt. - P4 Dolna deska zatrzymująca piłkę

Śruba z łbem okrągłym H1 Phillips

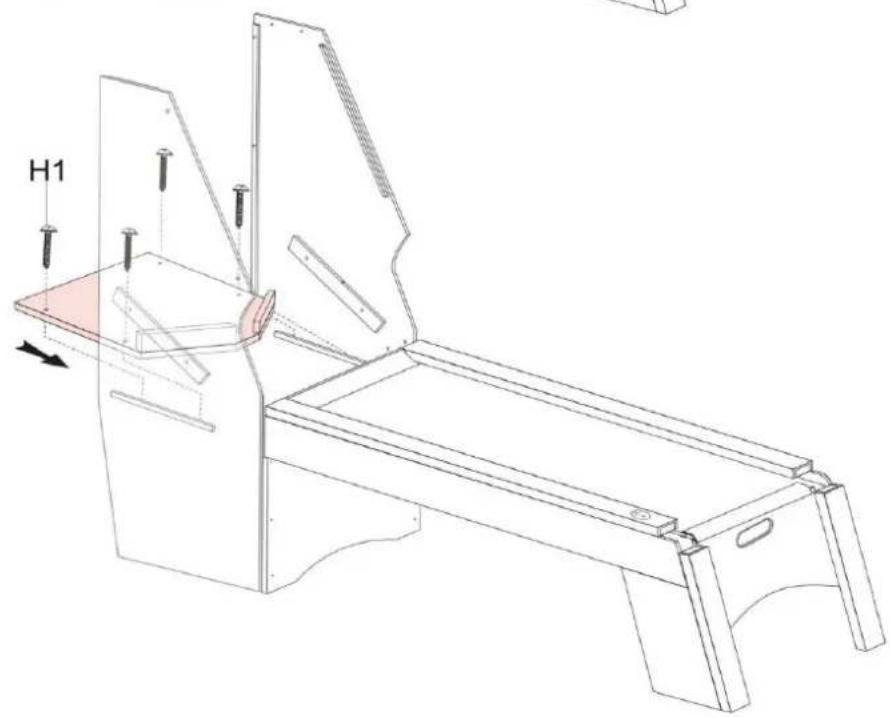

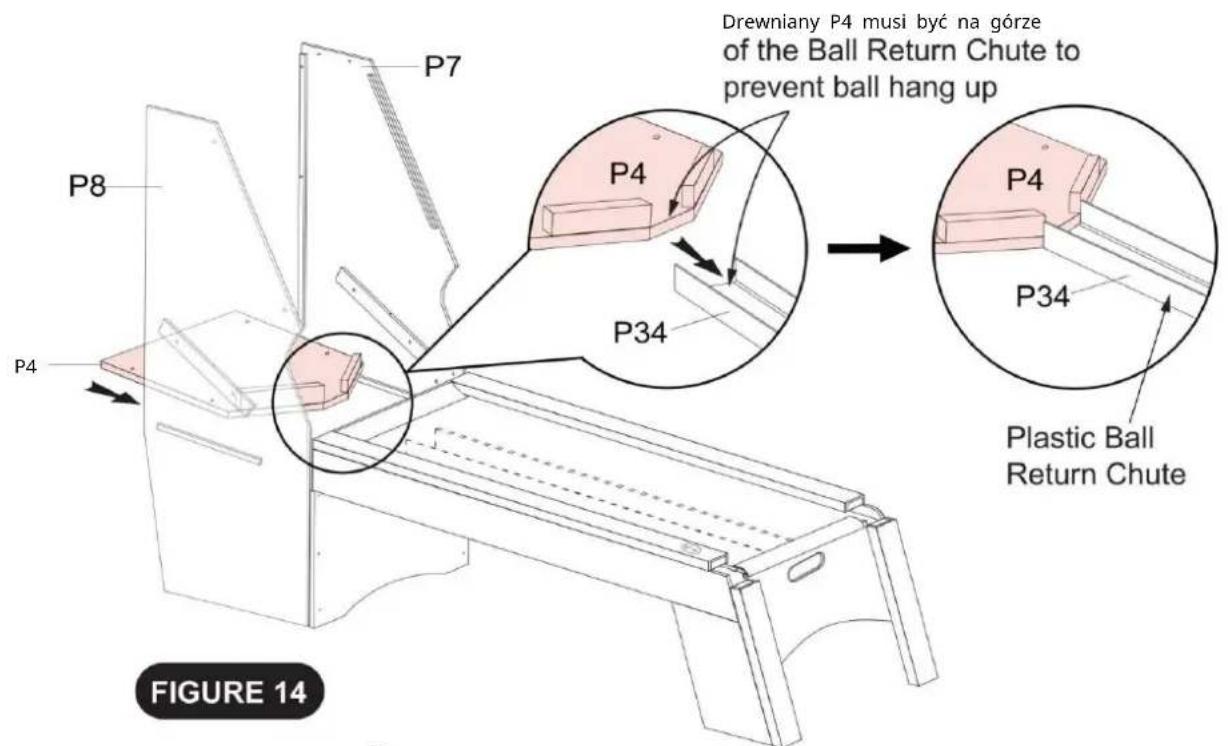

KROK 14

Przymocuj dolną płytę ogranicznika kulowego P4 do tylnych nóg P7 I P8 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H1, jak pokazano na RYSUNKU 14.

Dokręć, ale NIE wyrywaj śrub H1.

Drewniany P4 musi być na górze of the Ball Return Chute to prevent ball hang up P7 P4 P34 P8 P4 P34 Plastic Ball Return Chute FIGURE 14

1 szt. - P27 Przezroczysty pleksiglas

POTRZEBNE CZEŚCI 6 szt. -

Śruba z łbem okrągłym H3 Phillips

KROK 18

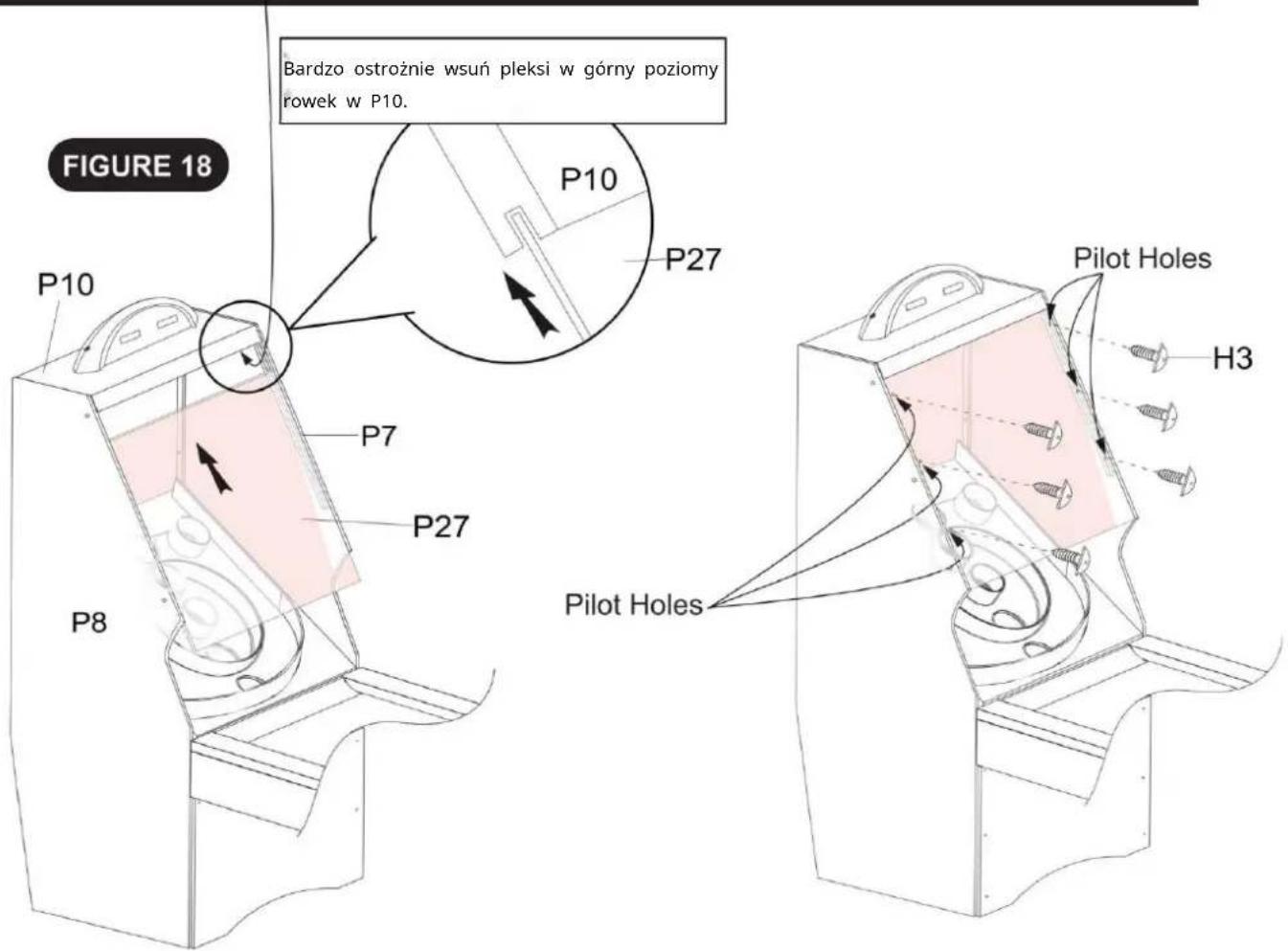

Zamontuj przezroczysty pleksiglas P27 na tylnych nogach P71 P8 i przymocuj do górnego panelu szafki P10 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 18.

Dokręć, ale NIE DOKRĘCAJ zbyt mocno śrub H3, ponieważ może to spowodować pęknięcie pleksi.

UWAGA:

Rowek na górną część pleksi P27 znajduje się w dolnej przedniej części panelu górnej szafki P10 Jeśli pleksi nie da się łatwo wsunąć w ten rowek, konieczne będzie poluzowanie 4 śrub H4 mocujących panel górnej szafki P10 i ostrożne puknięcie lub popchnięcie go do przodu, przesuwając rowek do przodu tylko na tyle, aby umożliwiać wsunięcie się pleksi P27 w rowek.

Bardzo ostrożnie wsuń pleksi w górny poziomy rowek w P10. P10 P27 P10 P7 P27 P8 Pilot Holes H3 Pilot Holes FIGURE 18

UWAGA:

Przed montażem ostrożnie usuń folię ochronną z pleksi; założ bawełniane rękawiczki, aby uniknąć pozostawienia odcisków palców na pleksi.

POTRZEBNE CZĘŚCI 4 szt. -

1 szt. - P12 Dolna tylna płyta szafki

Śruba z łbem okrągłym H1 Phillips

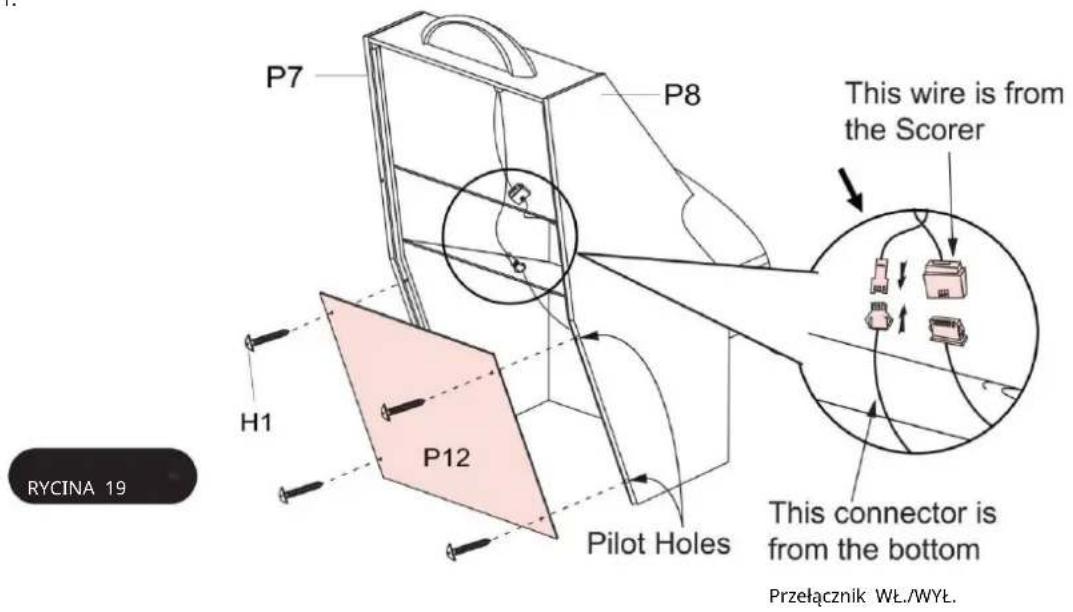

KROK 19

Przymocuj dolną tylną płytę szafki P12 do tylnych nóg P7 I P8 za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H1, jak pokazano na RYSUNKU 19.

UWAGA: Wszystkie złącza męskie/żeńskie muszą być prawidłowo ustawione, aby można je było ze sobą połączyć.

Dokręć, ale NIE wyrywaj śrub H1.

1 szt. - P11 Górna tylna płyta szafki, 1 szt. - A1

6 szt. - H1 Śruba z łbem okrągłym Phillips 2 szt. -

Zasilacz sieciowy

H2 Śruba z łbem okrągłym Ph"lips

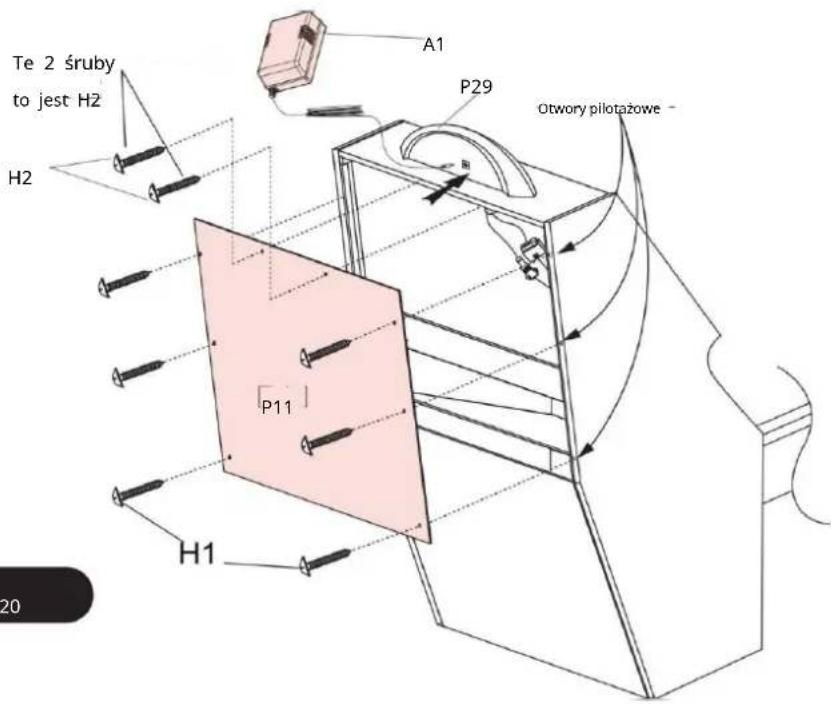

KROK 20

Zamontuj górną tylną szafkę P11

Przymocuj deskę do tylnej nogi szafki, używając otworów pilotażowych i śrub krzyżakowych H1 i H2. Śruby okrągłe pokazane na RYSUNKU 20.

Dokręć, ale NIE wyrywaj śrub H1, H3.

Podłącz zasilacz A1 do tylnej części urządzenia. P29 Elektroniczny liczman

Nie dopuść, aby przewód zasilacza sieciowego stwarzał ryzyko potknięcia się.

Te 2 śruby to jest H2 H2 A1 P29 Otwnory pilotażowe P11 H1 20

RYCINA 20

POTRZEBNE CZEŚCI 14 szt.

1 szt. - P31 Lewa plastikowa listwa

- Śruba z łbem okrągłym H3 Phillips

wykończeniowa 1 szt. - P32 Prawa plastikowa

listwa wykończeniowa 2 szt. - P35 Plastikowa nakładka na górną szynę

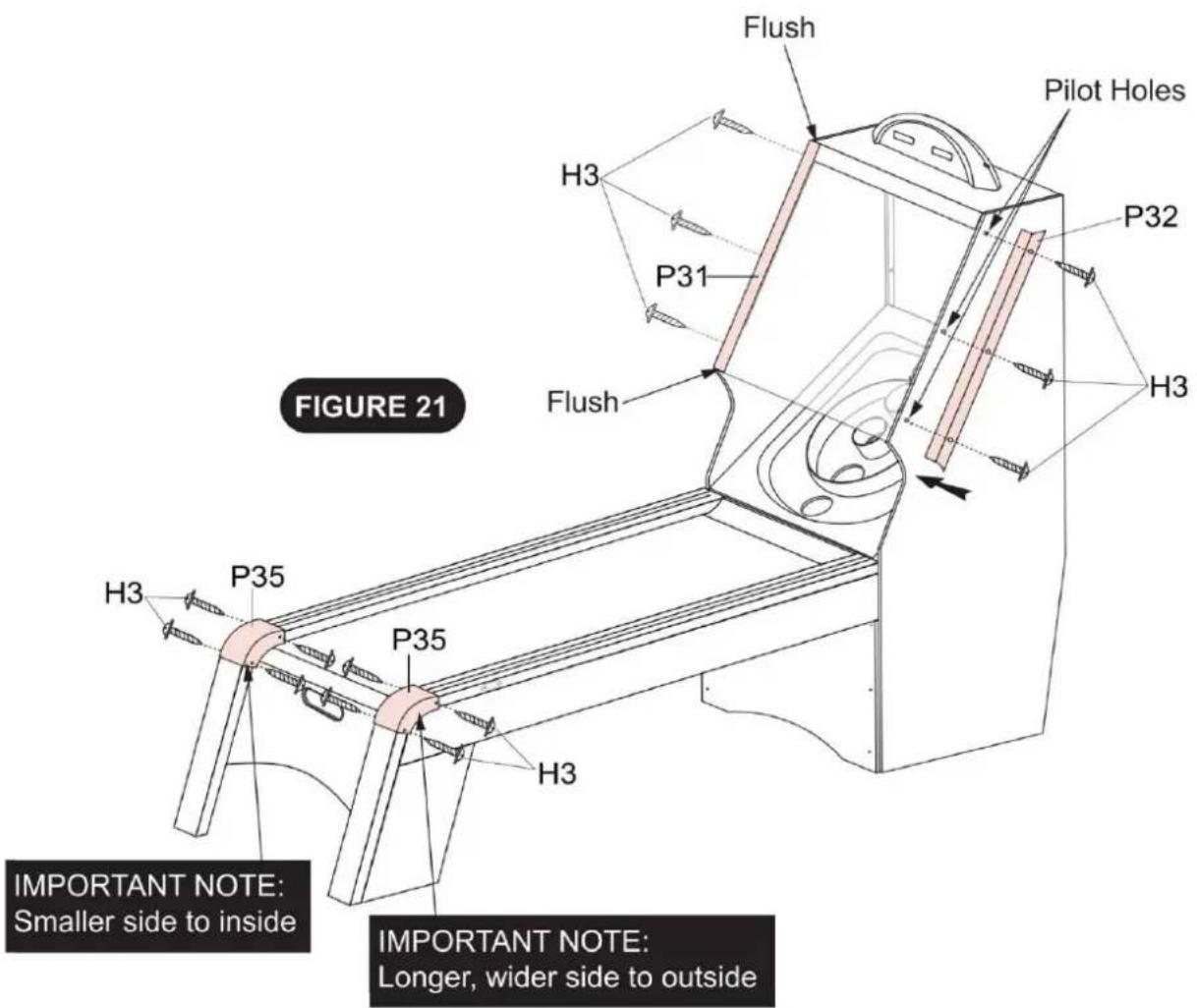

KROK 21

Przymocuj plastikowe listwy wykończeniowe P31 I 32 do szafki za pomocą otworów pilotażowych i okrągłych śrub krzyżakowych H3, jak pokazano na RYSUNKU 21.

Przymocuj plastikowe nakładki na narożniki górnej szyny P35 do przednich nóg, wykonując otwory pilotażowe i stosując okrągłe śruby krzyżakowe H3, jak pokazano na RYSUNKU 21.

Dokreć, ale NIE wyrywaj śrub H3.

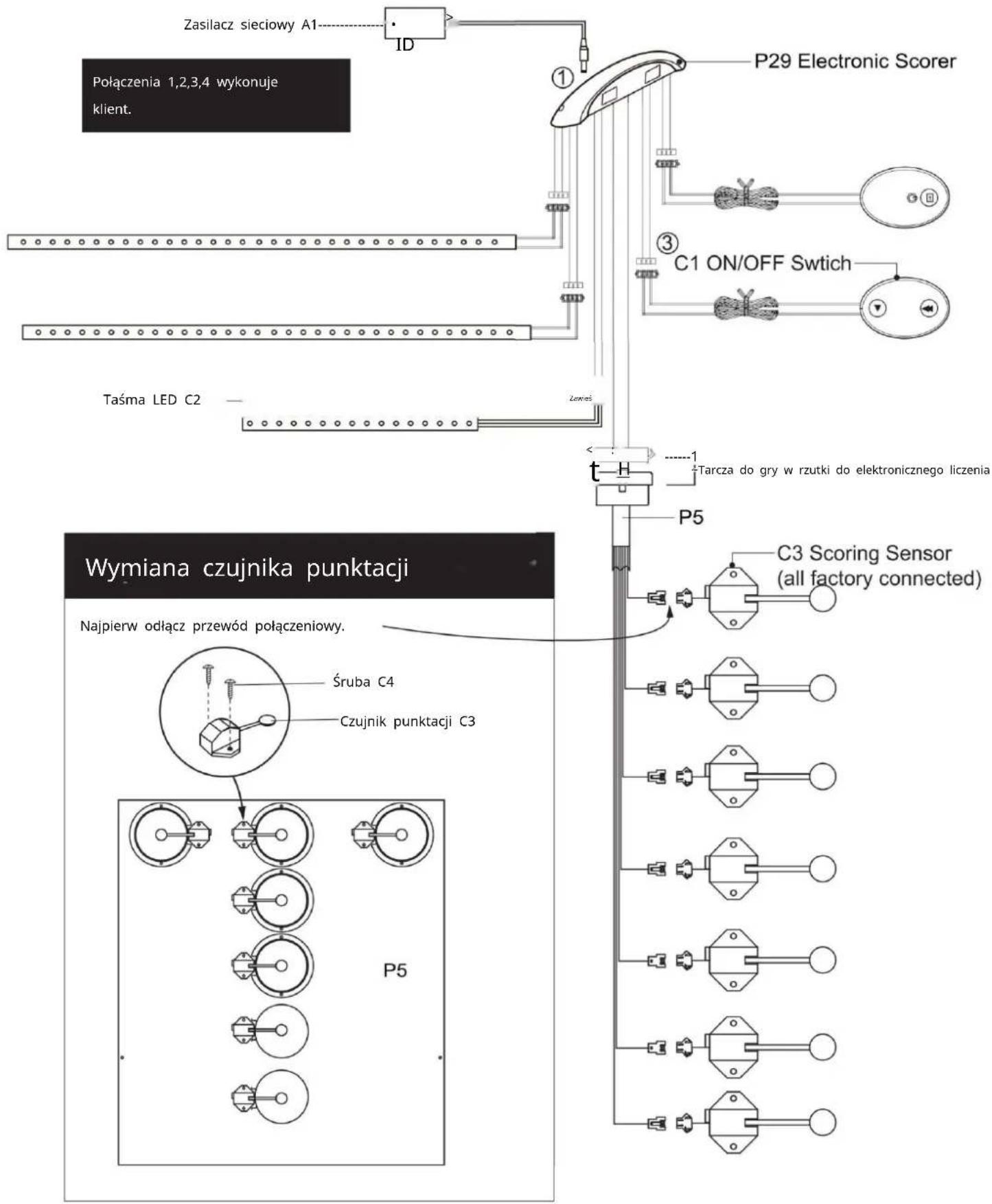

POŁĄCZENIA ELEKTRONICZNE

UWAGA: Wszystkie złącza męskie/żeńskie muszą być prawidłowo ustawione, aby można je było ze sobą połączyć.

Zasilacz sieciowy A1 ID Połączenia 1,2,3,4 wykonuje klient. P29 Electronic Scorer C1 ON/OFF Swtich Taśma LED C2 Levels Wymiana czujnika punktacji Najpierw odłącz przewód połączeniowy. Śruba C4 Czujnik punktacji C3 P5 P5 Tarcza do gry w rzutki do elektronicznego liczenia C3 Scoring Sensor (all factory connected)

Gratulacje! Zmontowałeś już swój stół do gry. Zwróć uwagę na zasady pielęgnacji.

i skorzystaj z poniższych instrukcji, aby zapewnić sobie wieloletnie bezproblemowe korzystanie z gry tabela.

PIELEGNACJA I UŻYTKOWANIE STOŁU

1. Użyj sprayu do polerowania mebli, aby wyczyścić wszystkie zewnętrzne powierzchnie stołu do gry i na polu gry (ale nie na pleksi, do której należy użyć środka czyszczącego/polerującego do akrylu).
2. Używaj wyłącznie odpowiedniego brytyjskiego gniazdka prądu zmiennego i upewnij się, że przewód nie stwarza zagrożenia potknięcia.
3. Produkt przeznaczony jest wyłącznie do użytku WEWNĄTRZ POMIESZCZEŃ.
4. NIE siadaj, nie wspinaj się i nie opieraj się o stół.
5. NIE ciągnij stołu podczas przenoszenia. Spowoduje to uszkodzenie nóg.
6. NIE stawiaj napojów na stole.

LISTA CZEŚCI PRODUKTU DLA MODELU #188805 Kńucz# Część# Opis Qty

H1	188805HLH1	Śruba z łbem okrągłym Phillips 3,5 mm x 18 mm	24
H2	188805HLH2	Śruba z łbem okrągłym Phillips 3,5 mm x 28 mm	2898
H3	188805HLH3	Śruba z łbem okrągłym Phillips 3,5 mm x 12 mm	D6
H4	188805HLH4	Śruba imbusowa 6 mm x 25 mm	I
H5	188805HLH5	Podkładka płaska 6,5 mm x 18 mm	6
H6	188805HLH6	Podkładka zabezpieczająca M6	D
H7	188805HLH7	Śruba z łbem okrągłym Phillips 3,5 mm x 14 mm	I6
T1	188805HLT1	Klucz imbusowy M5	2
P1	188805HLP1	Fartuch na przednią nogę	D
P2	188805HLP2	Lewa przednia noga	I6
P3	188805HLP3	Prawa przednia noga	D
P4	188805HLP4	Dolna deska zatrzymująca piłki	I
P5	188805HLP5	Tablica docelowa z czujnikami punktacji
P6	188805HLP6	Plastikowa nakładka na górną szynę	2D
P7	188805HLP7	Prawa tylna noga szafki	I
P8	188805HLP8	Lewa tylna noga szafki
P9	188805HLP9	Tablica z grafiką	D
P10	188805HLP10	Górny panel szafki do punktowania	I
P11	188805HLP11	Górna tylna płyta szafki	D
P12	188805HLP12	Dolna tylna część szafki	I
P13	188805HLP13	Lewy fartuch boczny
P14	188805HLP14	Fartuch prawy	D
P15	188805HLP15	Lewa górna szyna z przełącznikiem sterującym i okablowaniem	I
P16	188805HLP16	Prawa górna szyna	D
P17	188805HLP17	Lewa noga (zmontowana z P2)	I
P18	188805HLP18	Prawa noga (zmontowana z P3)
P19	188805HLP19	Pole gry z rampą końcową	D
P20	188805HLP20	Drewniany wspornik (opakowanie P30)	I
P21	188805HLP21	Płyta łącząca	2
P22	188805HLP22	Dolna deska pola bramkowego	D
P23	188805HLP23	Metalowa płytka przyłączeniowa	I
P24	188805HLP24	Środkowa tablica wsparcia	2D
P25	188805HLP25	Płyta podporowa końcowa	I
P26	188805HLP26	Zwrot plastikowej piłki
P27	188805HLP27	Przezroczysty pleksi	D
P28	188805HLP28	Dolna przednia płyta szafki	I
P29	188805HLP29	Elektroniczny licznik punktów	D
Key #	Część #	Opis	Ilość.
			6
P30 188805HLP30		Czarny plastikowy uchwyt L"	1
P31 188805HLP31		Lewa plastikowa listwa wykończeniowa	1
P32 188805HLP32		Prawa plastikowa listwa wykończeniowa	1
P33 188805HLP33		Łącznik plastikowy (od boiska do przedniej nogi)	4
A1 188805HLA1		Zasilacz sieciowy	1
A2 188805HLA2		Piłka	2
C1 188805HLC1		Przełącznik WŁ./WYŁ.	7
C2 188805HLC2		Taśma LED
C3 188805HLC3		Czujnik punktacji	141
C4 188805HLC4		Śruba z łbem okrągłym Phillips 3,5 mm x 12 mm	1
M1 188805-HLM1		Zestaw sprzętowy
		Instrukcja obsługi

TIPS
