QD-XDP09 - Nettoyeur haute pression Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur de surface rotatif haute pression
Marque	Vevor
Modèle	QD-XDP09
Pression maximale	4000 PSI / 276 BAR
Pression minimale requise	1500 PSI / 104 BAR
Débit maximal	4 gal/min (environ 15 L/min)
Compatibilité	Nettoyeurs haute pression avec un minimum de 2000 PSI
Usage prévu	Surfaces extérieures : béton, asphalte, pavés, terrasses de piscine
Alimentation	Alimentation en eau via le nettoyeur haute pression
Fonction principale	Nettoyage rotatif à haute pression avec buses pivotantes
Sécurité	Ne pas dépasser la pression nominale ; porter des EPI (lunettes, gants, chaussures)
Entretien et nettoyage	Nettoyer les buses après usage ; rincer à l'eau claire ; remplacer les joints toriques en cas de fuite
Pièces détachées fournies	2 buses de rechange, 2 joints toriques (grands), 2 joints toriques (petits), ruban téflon, aiguille traversante
Réparabilité	Buses et joints remplaçables ; pièces détachées disponibles
Informations générales	Conçu pour un nettoyage rapide et efficace ; ne pas utiliser sur surfaces molles
Poids (estimation)	Environ 3 à 5 kg
Dimensions (estimation)	Environ 30 x 30 x 15 cm

FOIRE AUX QUESTIONS - QD-XDP09 Vevor

Quelle pression minimale mon nettoyeur haute pression doit-il fournir pour utiliser le QD-XDP09 ?

Le nettoyeur de surface Vevor QD-XDP09 nécessite un nettoyeur haute pression d'au moins 2000 PSI pour un fonctionnement optimal. La pression maximale supportée est de 4000 PSI.

Comment assembler le nettoyeur de surface sur le pistolet ?

Tirez le collier à connexion rapide vers l'arrière, poussez le nettoyeur de surface en place, puis poussez le collier vers l'avant jusqu'à ce qu'il s'enclenche. Assurez-vous qu'il est solidement fixé en tirant légèrement dessus.

Que faire si la rampe de pulvérisation ne tourne pas ?

Si la rampe ne tourne pas, cela peut indiquer un anneau élastique délogé ou un défaut interne. N'utilisez pas l'appareil et contactez le service client Vevor pour obtenir de l'aide.

Comment nettoyer ou remplacer les buses ?

Dévissez la buse avec une clé de 11 mm, rincez les trous à l'eau claire, enveloppez le filetage de ruban téflon neuf, puis revissez-la fermement. Si la buse est obstruée, utilisez l'aiguille traversante fournie.

Pourquoi l'eau fuit-elle au niveau du pivot ?

Une fuite au pivot est généralement due à un joint torique endommagé. Remplacez les joints toriques (grands ou petits) en suivant les instructions : retirez la vis du corps avec une clé hexagonale de 5 mm, changez le joint, puis remontez.

Quelles surfaces puis-je nettoyer avec cet accessoire ?

Le nettoyeur de surface est conçu pour les surfaces dures et planes comme le béton, l'asphalte, les pavés et les terrasses de piscine. Ne l'utilisez pas sur du bois, du gazon ou des surfaces molles.

Comment arrêter l'appareil après utilisation ?

Éteignez d'abord le nettoyeur haute pression, coupez l'alimentation en eau, puis appuyez sur la gâchette du pistolet pour relâcher la pression résiduelle. Débranchez la poignée et essuyez l'appareil avant de le ranger au sec.

Le nettoyage laisse des traces ou des rayures. Que faire ?

Des traces striées peuvent indiquer une buse obstruée ou usée. Nettoyez ou remplacez les buses. Si la surface est rayée, ralentissez votre rythme de nettoyage et ne laissez pas la machine stationnaire au même endroit.

Puis-je utiliser le nettoyeur de surface sur une surface inclinée ?

Le produit est conçu pour des surfaces planes. Une utilisation sur une pente peut compromettre la stabilité et l'efficacité. Il est déconseillé de l'utiliser sur des surfaces non planes.

Comment ranger le nettoyeur de surface après chaque utilisation ?

Nettoyez toute saleté sous le boîtier et les rouleaux. Vérifiez qu'aucune pièce n'est desserrée ou endommagée. Rangez l'appareil dans un endroit sec et sûr, hors de portée des enfants.

MODE D'EMPLOI QD-XDP09 Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne pas vous informer ultérieurement des mises à jour technologiques ou logicielles de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

INTRODUCTION

Félicitations pour l'achat de votre nouveau nettoyeur de surface rotatif.

Soyez assuré qu'il a été conçu et fabriqué dans un souci de qualité et de performance. Chaque composant a été rigoureusement testé pour garantir un niveau élevé d'acceptation.

Ce nettoyeur de surface est conçu pour le nettoyage haute pression de diverses surfaces extérieures telles que le béton, l'asphalte, les allées pavées, les terrasses de piscine, etc. Connectez le nettoyeur de surface rotatif à votre nettoyeur haute pression, appuyez sur la gâchette et marchez derrière pour un nettoyage rapide et efficace !

CARACTÉRISTIQUES

maximale (PSI/ BAR )	4000 / 276
minimale (PSI/BAR )	15 00 / 104
Débit max . Débit (gal/min)	4

INFORMATIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Lire et comprendre toutes les instructions. Le non-respect de ces instructions peut entraîner des blessures graves ou des dommages matériels.

- Les avertissements, mises en garde et instructions contenus dans ce manuel ne peuvent couvrir toutes les situations possibles. Faites preuve de bon sens et de prudence lors de l'utilisation de cet outil.

Soyez toujours conscient de l'environnement et assurez-vous que l'outil est utilisé en toute sécurité et

de manière responsable.

• Ne laissez personne utiliser ou assembler le produit avant d'avoir lu le manuel et d'avoir parfaitement compris son fonctionnement.
• Ne modifiez en aucun cas ce produit. Toute modification non autorisée pourrait altérer son fonctionnement et/ou sa sécurité, et affecter sa durée de vie.
• Il existe des applications spécifiques pour lesquelles le produit a été conçu.
• Utilisez l'outil adapté à la tâche. N'essayez PAS de forcer un petit

équipement à effectuer le travail d'un équipement industriel plus gros. L'équipement est conçu pour certaines applications. Il fonctionnera mieux et en toute sécurité à la capacité pour laquelle il a été conçu. N'utilisez PAS cet équipement à des fins non prévues.

SÉCURITÉ DE LA ZONE DE TRAVAIL

• Inspectez la zone de travail avant chaque utilisation. Maintenez-la propre, dégagée et bien éclairée. Un espace de travail encombré, humide ou sombre peut entraîner des blessures. L'utilisation du produit dans des espaces confinés peut vous placer à proximité d'autres outils de coupe ou de pièces rotatives.
• N'utilisez pas ce produit en cas de risque d'incendie ou d'explosion, par exemple en présence de liquides, de gaz ou de poussières inflammables. Le produit peut produire des étincelles, ce qui peut enflammer les liquides, gaz ou poussières inflammables.
• Ne laissez pas le produit entrer en contact avec une source électrique. L'outil n'est pas isolé et le contact provoquera un choc électrique.
• Tenez les enfants et les personnes à proximité éloignés de la zone de travail pendant l'utilisation de l'outil. Ne laissez pas les enfants manipuler le produit.
• Soyez conscient de toutes les lignes électriques, circuits électriques, conduites d'eau et autres dangers mécaniques dans votre zone de travail. Certains de ces dangers peuvent être invisibles et causer des blessures et/ou des dommages matériels en cas de contact.

SÉCURITÉ PERSONNELLE

- Restez vigilant, regardez ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation de l'outil peut entraîner des blessures graves.

- Habillez-vous correctement. Ne portez pas de vêtements amples, d'objets pendants ni de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être coincés dans les pièces mobiles. Les ouvertures d'aération de l'outil recouvrent souvent les pièces mobiles et doivent être évitées.

- Portez l'équipement de protection individuelle approprié lorsque cela est nécessaire. Utilisez des lunettes de sécurité conformes à la norme ANSI Z87.1 (et non des lunettes de sécurité) avec protections latérales ou, si nécessaire, un écran facial. Portez un masque anti-poussière en cas de travail poussiéreux. Utilisez également des chaussures de sécurité antidérapantes, un casque, des gants et un masque anti-poussière. Systèmes de collecte et protection auditive, le cas échéant. Ceci s'applique à toutes les personnes dans la zone de travail.

- Ne vous penchez pas trop. Gardez toujours une bonne posture et un bon équilibre.

- N'utilisez pas l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.

- Retirez les clés avant de connecter l'outil à une alimentation pneumatique ou électrique, ou de le mettre en marche. Une clé mal fixée sur une partie rotative de l'outil peut entraîner des blessures.

- Lorsque cela est possible, fixez la pièce avec des serre-joints ou un étau plutôt qu'avec vos mains. Cette mesure de sécurité permet d'utiliser correctement l'outil à deux mains.

UTILISATION ET ENTRETIEN DU NETTOYEUR

- Ne forcez pas le nettoyeur. Les outils sont plus efficaces et plus sûrs lorsqu'ils sont utilisés conformément à leur conception. Planifiez votre travail et utilisez l'outil adapté.

- Vérifiez les pièces endommagées avant chaque utilisation et avant de connecter le nettoyeur à un nettoyeur haute pression. Vérifiez soigneusement que le nettoyeur fonctionne correctement et remplit sa fonction prévue. Remplacez immédiatement les pièces endommagées ou usées. N'utilisez jamais le nettoyeur avec une pièce endommagée.

- Rangez le nettoyeur lorsqu'il n'est pas utilisé. Conservez-le dans un endroit sec et sûr, hors de portée des enfants. Vérifiez son bon fonctionnement avant de le ranger et de le réutiliser.

- Utilisez uniquement des pièces de rechange recommandées par le distributeur. Des pièces qui peuvent être adaptées à un nettoyeur peuvent présenter un risque de blessure lorsqu'elles sont utilisées avec un autre nettoyeur.

- N'utilisez jamais une pièce avec une pression de fonctionnement inférieure à celle du nettoyeur.

• Ne laissez pas le nettoyeur sans surveillance lorsqu'il est sous pression.
• Ne retournez pas le nettoyeur lorsqu'il est sous pression et connecté à un nettoyeur haute pression en fonctionnement, afin d'éviter toute projection d'eau à haute pression qui pourrait causer des blessures corporelles.

AVERTISSEMENTS SPÉCIFIQUES À L'OPÉRATION

• NE PAS dépasser la capacité PSI nominale.
• Gardez les parties du corps éloignées des têtes de buse et de la lance pendant l'utilisation de la machine.
• NE PAS soulever la machine de la surface ni diriger les têtes de buse vers des personnes pendant son fonctionnement.
• Portez l'équipement de sécurité approprié, y compris des lunettes de sécurité approuvées ANSI Z87.1.
• Utiliser uniquement sur des surfaces dures et planes.
• Aucune modification ne doit être apportée à ce produit.
• Seuls les accessoires et/ou adaptateurs fournis par le fabricant doivent être utilisés.
• Ne pas utiliser par ou à proximité d'enfants.

Liste des pièces
Code	Nom	Image	Qté.
1	Nettoyeur de surface à haute pression		1
2	Tige d'extension		2
3	Ruban Téflon		1
4	Joints toriques ( grands )		2
5	joints toriques ( petit)		2
6	Buses de rechange		2
7	Aiguille traversante		1

PRÉPARATION ET FONCTIONNEMENT

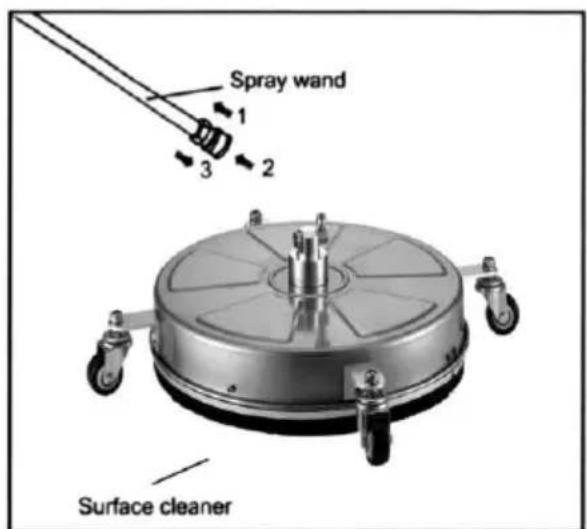

ENSEMBLE - EN HAUT

1. Tirez le collier vers l'arrière sur l'extrémité à connexion rapide de la baguette.
2. Poussez le nettoyant de surface en place.
3. Poussez le collier vers l'avant, insérez le collier de nettoyage de surface pour le dégager. Assurez-vous que le collier glisse complètement vers

l'avant. Tirez sur le nettoyant de surface pour vous assurer qu'il est solidement en place.

PRÉPARATION DE LA SURFACE

1. Retirez tous les débris de la zone à nettoyer.
2. N'essayez jamais de nettoyer la surface avec des objets qui dépassent de la surface à nettoyer. Le fait de heurter un obstacle surélevé pendant le fonctionnement endommagera l'appareil. Si un contact se produit et entraîne des vibrations lors du fonctionnement de la machine, ARRÊTEZ le nettoyage et vérifiez la rampe de pulvérisation.

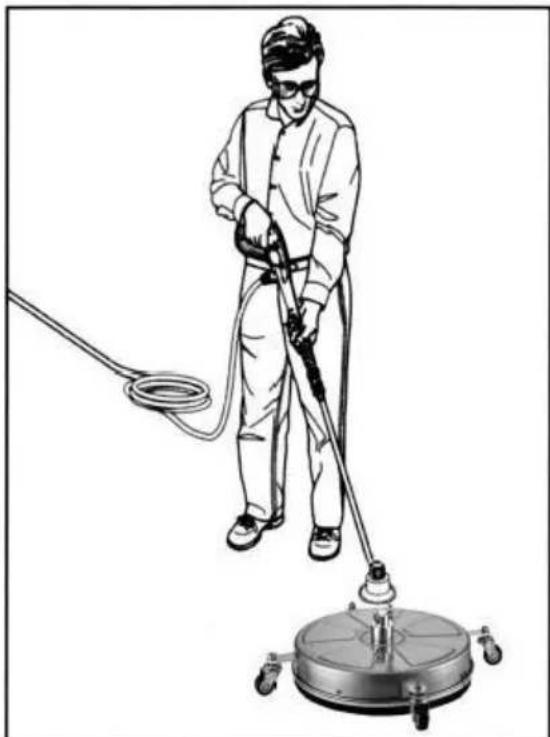

DÉMARRER

1. Assurez-vous que toutes les connexions sont sécurisées.
2. Déverrouillez la gâchette du pistolet et appuyez sur la gâchette lors du démarrage de la pression de la rondelle.
3. L'eau commencera à couler des buses du nettoyeur de surface. Assurez-vous

que les buses ne sont pas obstruées et que le jet est uniforme. Si ce n'est pas le cas, nettoyez-les. 4. Marchez lentement derrière l'appareil et nettoyez au fur et à mesure. En cas de rayures, ralentissez le rythme. Ne laissez pas la machine rester stationnaire sur des surfaces molles comme le bois.

1. Éteignez le nettoyeur haute pression.
2. Coupez l'alimentation en eau.
3. Appuyez sur la gâchette du pistolet pour relâcher la pression de l'eau.
4. Débranchez la poignée du nettoyeur haute pression et essuyez l'appareil. Rangez l'appareil dans un environnement sec.

APRÈS CHAQUE UTILISATION

Effectuez les inspections suivantes après chaque utilisation pour nettoyer le nettoyeur et le préparer pour la prochaine utilisation.

• Nettoyez toute saleté ou corps étranger sous le boîtier et les rouleaux. Si nécessaire, utilisez un chiffon ou une éponge pour laver la surface de nettoyage et rincez-la à l'eau du robinet. • Vérifiez qu'il n'y a pas de pièces desserrées ni de dommages.

NETTOYAGE ET REMPLACEMENT DE LA BUSE

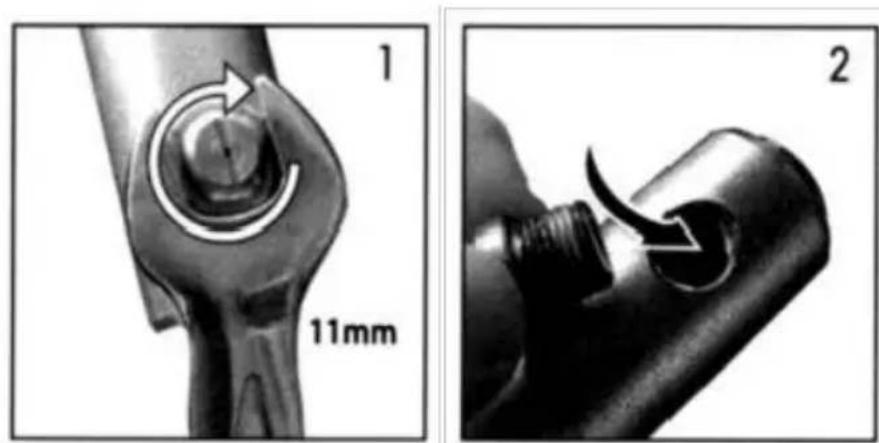

1. Retirez la buse avec une clé appropriée (11 mm).
2. Rincez les trous à l'eau douce pour nettoyer les impuretés.

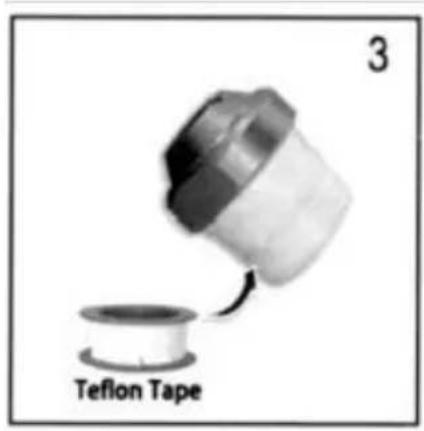

3. Couvrez le filetage des buses avec du ruban téflon attaché.

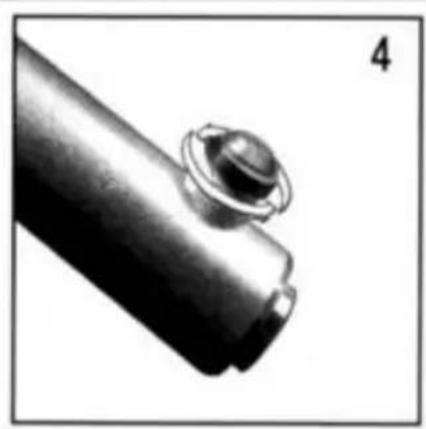

4. Alignez l'ouverture des buses et réinstallez-les sur la rampe de pulvérisation. Serrez-les fermement.

Note : Si la buse est difficile à retirer, chauffez-la avec un sèche-cheveux chaud avant de la retirer.

Si la connexion pivot fuit, veuillez changer les joints toriques.

Veuillez vous référer aux étapes suivantes :

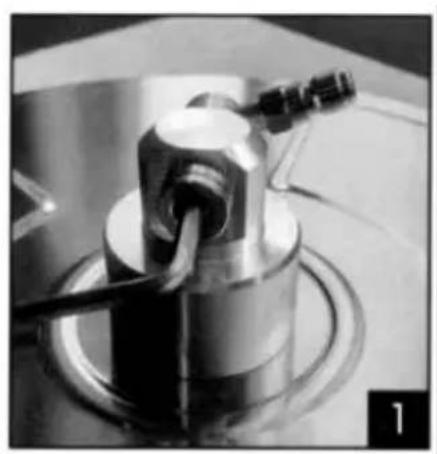

1. Retirez la vis du corps à l'aide d'une clé hexagonale de 5 mm.
2. Remplacez le joint torique d'origine cassé par de nouveaux joints toriques.
3. Réinstallez la vis à l'aide d'une clé hexagonale de 5 mm.

Non.	Nom	Qté	Non.	Nom	Qté
1	Boîtier d'arbre	1	9	Circlip pour arbre D15	1
2	Joint torique 40,94*2,62	1	10	Collier d'espacement	1
3	Ressort de compression	1	11	à billes à gorge profonde S6302RS	2
4	Joint torique 5,28*1,78	2	12	Rondelle	1
5	Moyeu d'entraînement bride	1	13	Arbre	1
6	Capuchon d'extrémité d'arbre	1	14	Rondelle	1
7	Joint torique 14,2*2,4	1	15	Circlip pour trou	1
8	Bague	1

DÉPANNAGE
PROBLÈME	PROBABLE CAUSE	CORRECTIF ACTION
Piècesmanquantes	Endommagé emballer	Contactez notre service cliepour obtenir de l'aide .
Inadéquat nettoyage pouvoir	Pas suffisamment d PSI de nettoyeur haute pression	Assurez-vous que l'unité produit un minimum nettoye haute pression 2 000 PS
	Buse obstruée ou usée	Nettoyer ou remplacer les buses .
La barre de pulvérisation ne tourne pas	Défectueux, anneau élastique délogé	Ne pas utiliser !Contactez notre service clie pour obtenir de l'aide .
	Instable connexion , rampe de pulvérisation est tombée
	Dysfonctionnement du joint, eau tir depuis pivot
Vibrations excessives de nettoyant de surface	Ajutage bouché	Nettoyer ou remplacer les buses .
Motif de nettoyage strié	Ajutage bouché	Nettoyer ou remplacer les buses .
	Nettoyage trop rapide	Lent vers le bas rythme
Haut fuites	Le joint torique es cassé	Veuillez vous référer aux instructions .
