Produkttyp	Roterande högtrycksytrengörare
Varumärke	Vevor
Modell	QD-XDP09
Maximalt tryck	4000 PSI / 276 BAR
Minsta erforderliga tryck	1500 PSI / 104 BAR
Maximalt flöde	4 gal/min (cirka 15 L/min)
Kompatibilitet	Högtryckstvättar med minst 2000 PSI
Avsedd användning	Utomhusytor: betong, asfalt, marksten, poolterrasser
Matning	Vattenmatning via högtryckstvätten
Huvudfunktion	Roterande högtrycksrengöring med vridbara munstycken
Säkerhet	Överskrid inte nominellt tryck; bär personlig skyddsutrustning (glasögon, handskar, skor)
Underhåll och rengöring	Rengör munstyckena efter användning; skölj med rent vatten; byt ut O-ringar vid läckage
Medföljande reservdelar	2 reservmunstycken, 2 stora O-ringar, 2 små O-ringar, teflontejp, nål
Reparerbarhet	Munstycken och O-ringar kan bytas ut; reservdelar finns tillgängliga
Allmän information	Designad för snabb och effektiv rengöring; använd inte på mjuka ytor
Vikt (uppskattning)	cirka 3-5 kg
Mått (uppskattning)	cirka 30 x 30 x 15 cm

Vanliga frågor - QD-XDP09 Vevor

Vilket minimitryck måste min högtryckstvätt leverera för att använda QD-XDP09?

Vevor QD-XDP09 ytrengöraren kräver en högtryckstvätt med minst 2000 PSI för optimal funktion. Maximalt tryck som stöds är 4000 PSI.

Hur monterar jag ytrengöraren på pistolen?

Dra snabbkopplingsringen bakåt, tryck ytrengöraren på plats och tryck sedan ringen framåt tills den klickar. Kontrollera att den är ordentligt fastsatt genom att dra lätt i den.

Vad gör jag om sprutbommen inte roterar?

Om bommen inte roterar kan det bero på en förskjuten O-ring eller ett internt fel. Använd inte enheten och kontakta Vevors kundtjänst för hjälp.

Hur rengör eller byter jag munstyckena?

Skruva loss munstycket med en 11 mm nyckel, skölj hålen med rent vatten, linda ny teflontejp runt gängan och skruva sedan fast det ordentligt. Om munstycket är blockerat, använd den medföljande nålen.

Varför läcker vatten vid sviveln?

Ett läckage vid sviveln beror vanligtvis på en skadad O-ring. Byt ut O-ringarna (stora eller små) enligt instruktionerna: ta bort skruven på kroppen med en 5 mm sexkantnyckel, byt O-ringen och sätt tillbaka.

Vilka ytor kan jag rengöra med detta tillbehör?

Ytrengöraren är designad för hårda, plana ytor som betong, asfalt, marksten och poolterrasser. Använd den inte på trä, gräs eller mjuka ytor.

Hur stänger jag av enheten efter användning?

Stäng först av högtryckstvätten, stäng av vattentillförseln, tryck sedan på pistolens avtryckare för att släppa ut resttrycket. Koppla bort handtaget och torka av enheten innan du förvarar den torrt.

Rengöringen lämnar märken eller repor. Vad gör jag?

Rändiga märken kan tyda på ett blockerat eller slitet munstycke. Rengör eller byt munstyckena. Om ytan är repad, minska rengöringshastigheten och låt inte maskinen stå stilla på samma ställe.

Kan jag använda ytrengöraren på en lutande yta?

Produkten är designad för plana ytor. Användning på en sluttning kan äventyra stabilitet och effektivitet. Det rekommenderas inte att använda den på ojämna ytor.

Hur förvarar jag ytrengöraren efter varje användning?

Rengör all smuts under höljet och rullarna. Kontrollera att inga delar är lösa eller skadade. Förvara enheten på en torr och säker plats, utom räckhåll för barn.

BRUKSANVISNING QD-XDP09 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

INTRODUKTION

Grattis till köpet av din nya roterande ytrengörare! Du kan vara säker på att

denna rengöringsmaskin har konstruerats och designats med kvalitet och prestanda i åtanke. Varje komponent har testats noggrant för att säkerställa hög acceptansnivå.

Denna ytrengörare är utformad för högtrycksrengöring av olika utomhusytor som betong, asfalt, gångvägar av stenläggning, pooldäck e. Anslut den roterande ytrengöraren till din högtryckstvätt, tryck på avtryckaren och gå bakom för snabb och effektiv rengöring!

SPECIFIKATIONER

Maxtryck ( PSI /BAR)	4000 / 276
Min . tryck (PSI/BAR)	15 00 / 104
Maxflöde Hastighet (gal/min)	4

VIKTIG SÄKERHETSINFORMATION

En VARNING

Läs och förstå alla instruktioner. Underlåtenhet att följa alla instruktioner kan leda till allvarliga skador eller egendomsskada.

- Varningarna, försiktighetsåtgärderna och instruktionerna i den här manualen kan inte täcka alla möjliga förhållanden eller situationer som uppstår. Var försiktig och använd sunt förnuft när du använder detta verktyg. Var alltid medveten om miljön och se till att verktyget används på ett sätt.

ansvarsfullt.

• Låt inte personer använda eller montera produkten förrän de har läst denna manual och noggrant förstått hur den fungerar.
• Modifiera inte denna produkt på något sätt. Obehörig modifiering kan försämra funktionen och/eller säkerheten och kan påverka produktens livslängd.
• Det finns specifika tillämpningar för vilka produkten designades.
• Använd rätt verktyg för jobbet. Försök INTE tvinga små maskiner att utföra arbetet hos större industriella maskiner. Det finns vissa tillämpningar för vilka denna utrustning är avsedd. Den kommer att göra jobbet bättre och säkrare med den kapacitet den är avsedd för.

ANVÄND INTE denna utrustning för ett ändamål som den inte är avsedd för.

ARBETSOMRÅDETS SÄKERHET

- Inspektera arbetsområdet före varje användning. Håll arbetsområdet torrt, fritt från skräp och väl upplyst. Skräpiga, våta eller mörka arbetsområden kan orsaka skador. Användning av produkten i trånga arbetsområden kan försätta dig farligt nära andra skärverktyg och roterande delar.

- Använd inte produkten där det finns risk för brand eller explosion, närvaro av brandfarliga vätskor, gaser eller damm. Produkten kan skapa gnistor som kan antända brandfarliga vätskor, gaser eller damm.

- Låt inte produkten komma i kontakt med en elektrisk källa. Verktyget är inte isolerat och kontakt kommer att orsaka elektrisk stöt.

- Håll barn och åskådare borta från arbetsområdet när du använder verktyget. Låt inte barn hantera produkten.

- Var medveten om alla kraftledningar, elektriska kretsar, vattenrör och andra mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara dolda för din syn och kan orsaka personskador och/eller egendomsskada om de berörs.

PERSONLIG SÄKERHET

- Var uppmärksam, se vad du gör och använd sunt förnuft när du använder verktyget. Använd inte verktyget om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder verktyget kan leda till allvarliga personskador.

- Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Ventilationsöppningar på verktyget täcker ofta rörliga delar och bör undvikas.

- Använd lämplig personlig skyddsutrustning vid behov. Använd skyddsglasögon som uppfyller ANSI Z87.1 (inte vanliga glasögon) med sidoskydd, eller vid behov ett ansiktsskydd. Använd en dammmask vid dammiga arbetsförhållanden. Använd även halkfria skyddsskor, hjälm, handskar och dammskyddsmask, uppsamlingssystem och hörselskydd när så är lämpligt. Detta gäller alla personer i arbetsområdet.

• Sträck dig inte för långt. Håll alltid ordentligt fotfäste och balans.
• Använd inte verktyget när du är trött eller påverkad av droger, alkohol eller medicinering.
• Ta bort nycklar eller skiftnycklar innan du ansluter verktyget till en luftförsörjning, strömförsörjning eller slår på verktyget. En kvarlämnad nyckel eller skiftnyckel som sitter fast på en roterande del av verktyget kan orsaka personskador.

Säkra arbetsstycket med tvingar eller ett skruvstäd istället för att hålla det med handen, om det är praktiskt möjligt. Denna säkerhetsåtgärd möjliggör korrekt användning av verktyget med båda händerna.

ANVÄNDNING OCH SKÖTSEL AV RENGÖRINGSMEDEL

• Tvinga inte rengöringsmedlet. Verktyg gör ett bättre och säkrare jobb när de används på det sätt de är avsedda för. Planera ditt arbete och använd rätt verktyg för jobbet.
• Kontrollera om det finns några skadade delar före varje användning, innan du ansluter dammsugaren till ett eluttag eller högtryckstvätten.

Kontrollera noggrant att rengöringsmedlet fungerar korrekt och utför sin avsedda funktion. Byt ut skadade eller slitna delar omedelbart. Använd aldrig dammsugaren med en skadad del.

• Förvara rengöringsmedlet när det inte används. Förvara det på en torr och säker plats utom räckhåll för barn. Kontrollera att rengöringsmedlet är i gott skick före förvaring och återanvändning.
• Använd endast reservdelar som rekommenderas av distributören. Delar som kan vara lämpliga för ett rengöringsmedel kan skapa risk för skada vid användning med ett annat.
• Använd aldrig en del med lägre driftstryck än rengöringsmedlet.
• Lämna inte rengöringsmaskinen utan uppsikt när den är trycksatt.
• Vänd inte rengöringsmaskinen när den är trycksatt genom att ansluta en högtryckstvätt i drift, för att undvika högtryckssprutning av vatten som kan orsaka personskador.

SPECIFIKA DRIFT VARNINGAR

• ÖVERSKRID INTE den nominella PSI-kapaciteten.
• Håll kroppsdelar borta från munstycken och kjolen när maskinen används.
• Lyft INTE maskinen från ytan och rikta INTE munstyckena mot människor under drift.
• Använd lämplig skyddsutrustning, inklusive ANSI Z87.1-godkända skyddsglasögon.
• Använd endast på hårda, jämna ytor.
• Inga ändringar får göras på denna produkt.
• Endast tillbehör och/eller adaptrar som tillhandahålls av tillverkaren får användas.
• Ej för användning av eller i närheten av barn.

Dellista
Koda	Namn	Bild	ANT AL
1	Högtryckstvätt Ytrengörare		1
2	Förlängningsstång		2
3	Teflontejp		1
4	O-ringar ( stora )		2
5	O-ringar ( liten)		2
6	Ersättningsmunstycken		2
7	Genomgående hålsnål		1

FÖRBEREDELSE OCH ANVÄNDNING

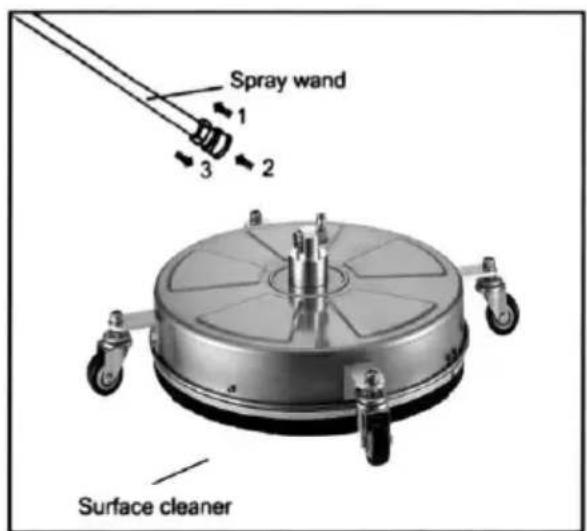

UPPSÄTTNING - UPP

1. Dra tillbaka kragen på snabbkopplingsänden av trollstaven.
2. Tryck ytrengöraren på plats.
3. Tryck kragen framåt, för in ytrengöringsmedlet och släpp kragen. Se till att kragen glider hela vägen framåt. Dra i ytrengöringsmedlet för att säkerställa att det är säkert på plats.

YTFÖRBEREDELSE

1. Avlägsna allt löst skräp från området som ska rengöras.
2. Försök aldrig rengöra ytan med föremål som sticker ut från ytan som ska rengöras. Att slå mot något upphöjt hinder under drift kommer att skada. Om kontakt uppstår och det uppstår vibrationer när du använder maskinen, SLUTA rengöringen och kontrollera sprutstången.

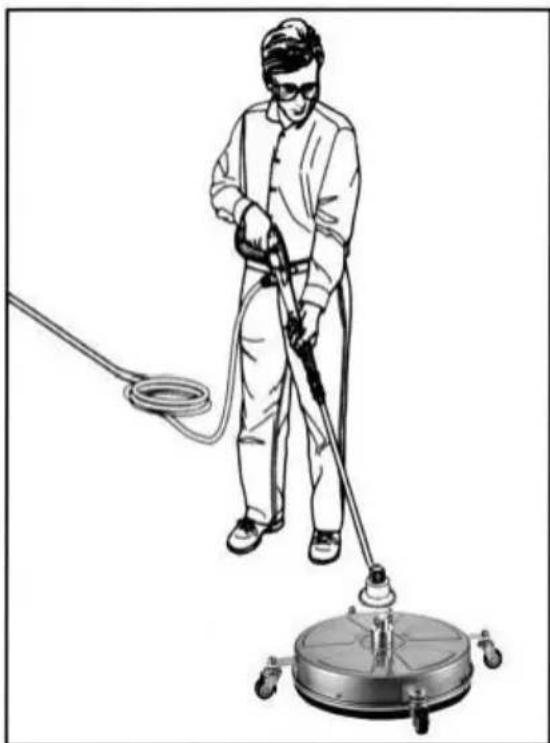

UPPSTART

1. Se till att alla anslutningar är säkra.
2. Lås upp avtryckarpistolen och tryck avtryckaren medan du startar tvättmaskinen.
3. Vatten börjar rinna från munstyckena på ytrengöraren. Se till att munstyckena inte är igensatta och att sprutmönstret inte är oregelbundet.
4. Gå långsamt bakom enheten och rengör allt eftersom. Om det uppstår ränder, sakta ner. Låt inte maskinen stå kvar stationärt på mjuka ytor eller trä.

1. Stäng av högtryckstvätten.
2. Stäng av vattentillförseln.
3. Tryck på avtryckaren för att avlasta vattentrycket.
4. Koppla loss högtryckstvättens handtag och torka av enheten. Förvara enheten i en torr miljö.

EFTER VARJE ANVÄNDNING

Utför följande inspektioner efter varje användning för att rengöra dammsugaren och göra den redo för nästa användning.

- Rengör all smuts eller främmande föremål under höljet och hjulen. Använd vid behov en trasa eller svamp för att tvätta av ytrengöringen och skölj den med kranvatten.

- Kontrollera om det finns lösa delar och skador.

MUNSTYCKE RENGÖRING & ERSÄTTNING

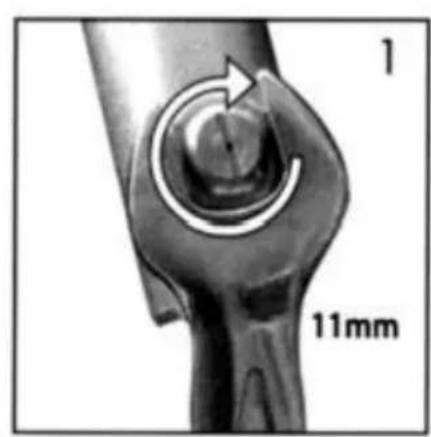

1. Ta bort munstycket med lämplig nyckel (11 mm).

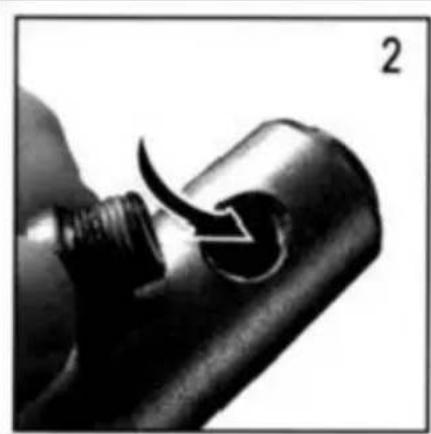

2. Skölj hålen med färskt vatten för att rengöra orenheter.
3. Täck munstyckenas gängor med medföljande teflontejp.
4. Rikta in munstyckets öppning och sätt tillbaka munstyckena på sprutstången. Dra åt den ordentligt.

Notera: Om munstycket är svårt att ta bort, värm det med en varmluftsfläkt innan du tar bort det.

Om svänganslutningen läcker, byt o-ringarna.

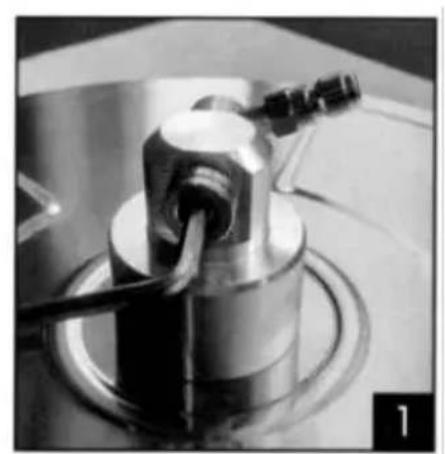

Se följande steg:

1. Ta bort skruven från huset med en 5 mm insexnyckel.
2. Byt ut den ursprungliga trasiga o-ringen mot nya o-ringar.
3. Sätt tillbaka skruven med en 5 mm insexnyckel.

Inga.	Namn	Antal	Inga.	Namn	Antal
1	Axelhus	1	9	Låsring för axel D	1
2	O-ring 40,94*2,62	1	10	Avständskrage	1
3	Tryckfjäder	1	11	Spårkullager S6302RS	2
4	O-ring 5,28*1,78	2	12	Tvättmaskin	1
5	Flänsad drivnav	1	13	Axel	1
6	Axeländkåpa	1	14	Tvättmaskin	1
7	O-ring 14,2*2,4	1	15	Låsring för hål	1
8	Bussning	1

FELSÖKNING
PROBLEM	SANNOLIK ORSAKA	KORRIGERANDE HANDLING
Saknade delar	Skadad paket	Kontakta vår kundtjänst fö hjälp .
Otilräcklig rengöring driva	Inte tillräckligt med PSI från högtryckstvätt	Se till att enheten produce minst högtryckstvätt 2 000 PSI .
	Munstycket är igensa eller slitet	Rengör eller byt ut munstyckena .
Sprutstången roterar inte	Defekt, låsringen ha lossnat	Använd inte! Kontakta vår kundtjänst fö hjälp .
	Instabil anslutningen sprutstången föll av
	Fel på tätningen, vatten skjuta från vridning
Överdriven vibration av ytrengöringsmedel	Munstycke igensatt	Rengör eller byt ut munstyckena .
Strimmigt rengöringsmönster	Munstycke igensatt	Rengör eller byt ut munstyckena .
	Rengöring för fort	Långsam ner tempo .
Bästa läckor	O-ringen är trasig	Vänligen se instruktionerna
