Rodzaj produktu	Obrotowa myjka powierzchniowa wysokiego ciśnienia
Marka	Vevor
Model	QD-XDP09
Maksymalne ciśnienie	4000 PSI / 276 BAR
Wymagane minimalne ciśnienie	1500 PSI / 104 BAR
Maksymalny przepływ	4 gal/min (około 15 L/min)
Kompatybilność	Myjki wysokociśnieniowe o mocy co najmniej 2000 PSI
Przeznaczenie	Powierzchnie zewnętrzne: beton, asfalt, kostka brukowa, tarasy basenowe
Zasilanie	Zasilanie wodą przez myjkę wysokociśnieniową
Główna funkcja	Obrotowe czyszczenie wysokociśnieniowe z obrotowymi dyszami
Bezpieczeństwo	Nie przekraczać ciśnienia znamionowego; nosić środki ochrony indywidualnej (okulary, rękawice, buty)
Konserwacja i czyszczenie	Czyścić dysze po użyciu; przepłukać czystą wodą; wymienić O-ringi w przypadku wycieku
Dostarczone części zamienne	2 zapasowe dysze, 2 O-ringi (duże), 2 O-ringi (małe), taśma teflonowa, igła przelotowa
Naprawialność	Dysze i uszczelki wymienne; części zamienne dostępne
Informacje ogólne	Zaprojektowany do szybkiego i skutecznego czyszczenia; nie używać na miękkich powierzchniach
Waga (szacunkowa)	Około 3 do 5 kg
Wymiary (szacunkowe)	Około 30 x 30 x 15 cm

Często zadawane pytania - QD-XDP09 Vevor

Jakie minimalne ciśnienie musi zapewnić moja myjka wysokociśnieniowa, aby używać QD-XDP09?

Obrotowa myjka powierzchniowa Vevor QD-XDP09 wymaga myjki wysokociśnieniowej o mocy co najmniej 2000 PSI do optymalnego działania. Maksymalne obsługiwane ciśnienie wynosi 4000 PSI.

Jak zamontować myjkę powierzchniową na pistolecie?

Pociągnij szybkozłączkę do tyłu, wsuń myjkę powierzchniową na miejsce, a następnie pchnij kołnierz do przodu, aż zaskoczy. Upewnij się, że jest solidnie zamocowana, lekko pociągając.

Co zrobić, jeśli ramiona natryskowe nie obracają się?

Jeśli ramiona nie obracają się, może to wskazywać na wypadnięty pierścień sprężysty lub wewnętrzną usterkę. Nie używaj urządzenia i skontaktuj się z obsługą klienta Vevor w celu uzyskania pomocy.

Jak czyścić lub wymienić dysze?

Odkręć dyszę kluczem 11 mm, przepłucz otwory czystą wodą, owiń gwint nową taśmą teflonową, a następnie dokręć mocno. Jeśli dysza jest zatkana, użyj dołączonej igły przelotowej.

Dlaczego woda wycieka w miejscu obrotu?

Wyciek w miejscu obrotu jest zwykle spowodowany uszkodzonym O-ringiem. Wymień O-ringi (duże lub małe) zgodnie z instrukcją: odkręć śrubę korpusu kluczem imbusowym 5 mm, wymień uszczelkę, a następnie zmontuj ponownie.

Jakie powierzchnie mogę czyścić tym akcesorium?

Myjka powierzchniowa jest przeznaczona do twardych i płaskich powierzchni, takich jak beton, asfalt, kostka brukowa i tarasy basenowe. Nie używaj jej na drewnie, trawie ani miękkich powierzchniach.

Jak zatrzymać urządzenie po użyciu?

Najpierw wyłącz myjkę wysokociśnieniową, odetnij dopływ wody, a następnie naciśnij spust pistoletu, aby spuścić resztkowe ciśnienie. Odłącz uchwyt i wytrzyj urządzenie przed przechowaniem w suchym miejscu.

Czyszczenie pozostawia smugi lub zarysowania. Co robić?

Smugi mogą wskazywać na zatkaną lub zużytą dyszę. Wyczyść lub wymień dysze. Jeśli powierzchnia jest porysowana, zwolnij tempo czyszczenia i nie pozostawiaj maszyny w jednym miejscu.

Czy mogę używać myjki powierzchniowej na pochyłej powierzchni?

Produkt jest przeznaczony do płaskich powierzchni. Użycie na pochyłości może wpłynąć na stabilność i skuteczność. Nie zaleca się stosowania na nierównych powierzchniach.

Jak przechowywać myjkę powierzchniową po każdym użyciu?

Wyczyść brud spod obudowy i rolek. Sprawdź, czy żadna część nie jest poluzowana lub uszkodzona. Przechowuj urządzenie w suchym i bezpiecznym miejscu, poza zasięgiem dzieci.

INSTRUKCJA OBSŁUGI QD-XDP09 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

WSTĘP

Gratulujemy zakupu nowej obrotowej myjki powierzchniowej! Możesz być

pewien, że ta myjka została zaprojektowana i skonstruowana z myślą o jakości i wydajności. Każdy komponent został poddany rygorystycznym testom w celu zagwarantowania wysokiego poziomu akceptacji.

Ta myjka powierzchniowa jest przeznaczona do czyszczenia pod wysokim ciśnieniem różnych powierzchni zewnętrznych, takich jak beton, asfalt, chodniki z kostki brukowej, pokłady basenowe itp. Podłącz obrotową myjkę powierzchniową do myjki ciśnieniowej, naciśnij spust i idź za nią, aby szybko i skutecznie wyczyścić!

SPECYFIKACJE

Maksymalne ciśnienie (PSI/BAR)	4000 / 276
Min . ciśnienie (PSI/BAR)	15 00 / 104
Maksymalny przepływ Szybkość (gal/min)	4

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

A OSTRZEŻENIE

Przeczytaj i zrozum wszystkie instrukcje. Nieprzestrzeganie wszystkich instrukcji może spowodować poważne obrażenia lub uszkodzenia mienia.

- Ostrzeżenia, uwagi i instrukcje zawarte w niniejszej instrukcji nie mogą objąć wszystkich możliwych warunków ani sytuacji. Podczas korzystania z tego narzędzia należy zachować zdrowy rozsądek i ostrożność.

Zawsze zwracaj uwagę na otoczenie i upewnij się, że narzędzie jest używane bezpiecznie.

odpowiedzialnie.

- Nie należy pozwalać na obsługę lub montaż produktu przed zapoznaniem się z niniejszą instrukcją i dokładnym zrozumieniem jego działania.

- Nie modyfikuj tego produktu w żaden sposób. Nieautoryzowane modyfikacje mogą negatywnie wpłynąć na jego działanie i/lub bezpieczeństwo, a także skrócić jego żywotność.

- Istnieją konkretne zastosowania, do których produkt został zaprojektowany.

- Używaj odpowiedniego narzędzia do danej pracy. NIE próbuj zmuszać małego sprzętu do wykonywania pracy większego sprzętu przemysłowego. Istnieją pewne zastosowania, do których ten sprzęt został...

zaprojektowany. Urządzenie wykona zadanie lepiej i bezpieczniej, spełniając swoje zadanie z wydajnością, do której zostało przeznaczone. NIE używaj tego urządzenia do celów, do których nie jest przeznaczony.

BEZPIECZEŃSTWO OBSZARU PRACY

- Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pracy w czystości, suchości, bez zbędnych przedmiotów i dobrze oświetlone. Zagracone, mokre lub ciemne miejsca pracy mogą spowodować obrażenia. Używanie produktu w ograniczonej przestrzeni roboczej może narazić Cię na niebezpieczeństwo zetknięcia się z innymi narzędziami tnącymi i obracającymi się częściami.

- Nie używaj produktu w miejscach, w których istnieje ryzyko pożaru lub wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pyły.

- Nie dopuszczaj do kontaktu produktu ze źródłem prądu. Narzędzie nie jest izolowane, a kontakt z nimi spowoduje porażenie prądem.

- Podczas obsługi narzędzia należy trzymać dzieci i osoby postronne z dala od miejsca pracy. Nie pozwalaj dzieciom dotykać produktu.

- Należy zachować ostrożność w przypadku wszystkich linii energetycznych, obwodów elektrycznych, rur wodociągowych i innych zagrożeń mechanicznych w miejscu pracy. Niektóre z tych zagrożeń mogą być niewidoczne i w przypadku kontaktu mogą spowodować obrażenia ciała i/lub szkody materialne.

BEZPIECZEŃSTWO OSOBISTE

- Bądź czujny, obserwuj swoje działania i kieruj się zdrowym rozsądkiem podczas obsługi narzędzia. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi narzędzia może spowodować poważne obrażenia ciała.

- Ubierz się odpowiednio. Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Trzymaj włosy, ubrania i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać

uwięzione w ruchomych częściach. Otwory wentylacyjne w narzędziu często zakrywają ruchome części i należy ich unikać.

- W razie konieczności należy stosować odpowiedni sprzęt ochrony osobistej. Stosuj okulary ochronne zgodne z normą ANSI Z87.1 (nie zwykłe okulary ochronne) z osłonami bocznymi lub, w razie potrzeby, osłonę twarzy. W warunkach pracy w zapylonym środowisku należy nosić maskę przeciwpyłową. Należy również nosić antypoślizgowe obuwie ochronne, kask, rękawice i odzież ochronną. Stosuj systemy gromadzenia pyłu i, w stosownych przypadkach, ochronę słuchu. Dotyczy to wszystkich osób i obszaru roboczego.

• Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i stabilność.
• Nie używaj narzędzia będąc zmęczonym lub pod wpływem narkotyków, alkoholu lub leków.
• Przed podłączeniem narzędzia do źródła powietrza, zasilania lub włączeniem należy wyjąć klucze lub nasadki. Klucz lewy lub nasadowy przymocowany do obracającej się części narzędzia może spowodować obrażenia ciała.
• Jeśli to możliwe, zabezpiecz obrabiany przedmiot zaciskami lub imadłem zamiast dłoni. Ten środek ostrożności pozwala na prawidłową obsługę narzędzia obiema rękami.

CZYSZCZENIE I KONSERWACJA

• Nie zmuszaj urządzenia. Narzędzia działają lepiej i bezpieczniej, gdy są używane zgodnie z przeznaczeniem. Zaplanuj swoją pracę i używaj odpowiedniego narzędzia.
• Przed każdym użyciem i podłączeniem urządzenia do prądu należy sprawdzić, czy nie występują uszkodzenia części. Dokładnie sprawdź, czy urządzenie będzie działać prawidłowo i wykonywać swoje zadania. Uszkodzone lub zużyte części należy natychmiast wymienić. Nigdy nie używaj urządzenia z uszkodzoną częścią.
• Przechowuj urządzenie, gdy nie jest używane. Przechowuj je w suchym i bezpiecznym miejscu, poza zasięgiem dzieci. Przed przechowywaniem i ponownym użyciem sprawdź, czy urządzenie jest w dobrym stanie technicznym.
• Używaj wyłącznie części zamiennych zalecanych przez dystrybutora. Części, które mogą być odpowiednie dla jednego środka czyszczącego, mogą stwarzać ryzyko obrażeń, jeśli zostaną użyte z innym środkiem czyszczącym.

Jeśli środek czyszczący jest odpowiedni do jednego urządzenia, może wystąpić ryzyko obrażeń w przypadku jego użycia z innym środkiem czyszczącym.

• Nigdy nie używaj części o niższym ciśnieniu roboczym niż środek czyszczący.
• Nie pozostawiaj urządzenia czyszczącego bez nadzoru, gdy znajduje się ono pod ciśnieniem.
• Nie należy obracać urządzenia czyszczącego, gdy jest ono podłączone do myjki ciśnieniowej i znajduje się pod ciśnieniem, aby uniknąć strumienia wody pod wysokim ciśnieniem, który mógłby spowodować obrażenia ciała.

SPECYFICZNE OSTRZEŻENIA DOTYCZĄCE DZIAŁANIA

• NIE przekraczać znamionowego ciśnienia PSI.
• Podczas obsługi maszyny trzymaj części ciała z dala od głowic dysz i fartucha.
• NIE podnoś urządzenia z powierzchni ani nie kieruj głowicy dyszy w stronę ludzi podczas pracy.
• Należy nosić odpowiedni sprzęt ochronny, w tym okulary ochronne zgodne z normą ANSI Z87.1.
• Stosować wyłącznie na twardych, równych powierzchniach.
• Nie wolno wprowadzać żadnych zmian do tego produktu.
• Należy stosować wyłącznie elementy mocujące i/lub adaptery dostarczone przez producenta.
• Nie stosować w obecności dzieci.

Lista części
Kod	Nazwa	Zdjęcie	ILOŚĆ
1	Myjka ciśnieniowa do czyszczenia powierzchni		1
2	Pręt przedłużający		2
3	Taśma teflonowa		1
4	O-ringi( duże )		2
5	Pierścienieuszczelniające(mały)		2
6	Dysze zamienne		2
7	Igła przelotowa		1

PRZYGOTOWANIE I EKSPLOATACJA

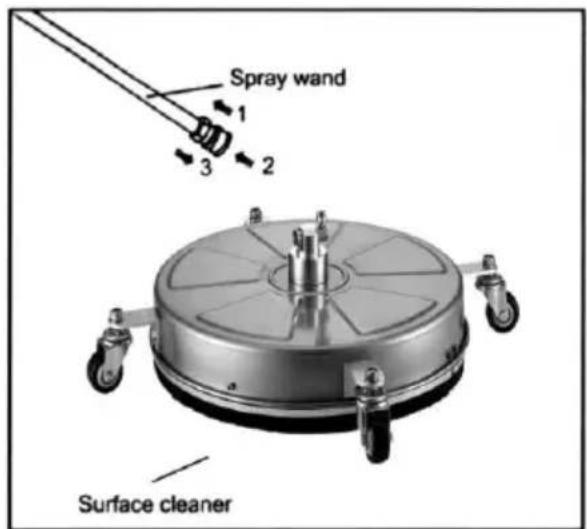

USTAWIĆ - W GÓRĘ

1. Odciągnij kołnierz na końcu szybkozłącza różdżki.
2. Wsuń środek czyszczący na miejsce.
3. Przesuń kołnierz do przodu, włóż powierzchnię czyszczącą i zwolnij kołnierz. Upewnij się, że kołnierz przesuwa się całkowicie do przodu. Pociągnij za środek czyszczący, aby upewnić się, że jest bezpiecznie na swoim miejscu.

PRZYGOTOWANIE POWIERZCHNI

1. Usuń wszelkie luźne zanieczyszczenia z obszaru, który chcesz wyczyścić.
2. Nigdy nie próbuj czyścić powierzchni przedmiotami wystającymi z czyszczonej powierzchni. Uderzenie w jakąkolwiek wystającą przeszkodę podczas pracy spowoduje uszkodzenie. Jeśli dojdzie do kontaktu i wystąpią drgania podczas pracy maszyny, PRZERWIJ czyszczenie i sprawdź belę natryskową.

URUCHOMIENIE

1. Upewnij się, że wszystkie połączenia są bezpieczne.
2. Odblokuj spust pistoletu i naciśnij spust podczas uruchamiania ciśnieniowej pralki.
3. Woda zacznie płynąć z dysz urządzenia do czyszczenia powierzchni. Upewnij się,

dysze nie są zatkane, a wzór natrysku jest prawidłowy, nie chaotyczny.

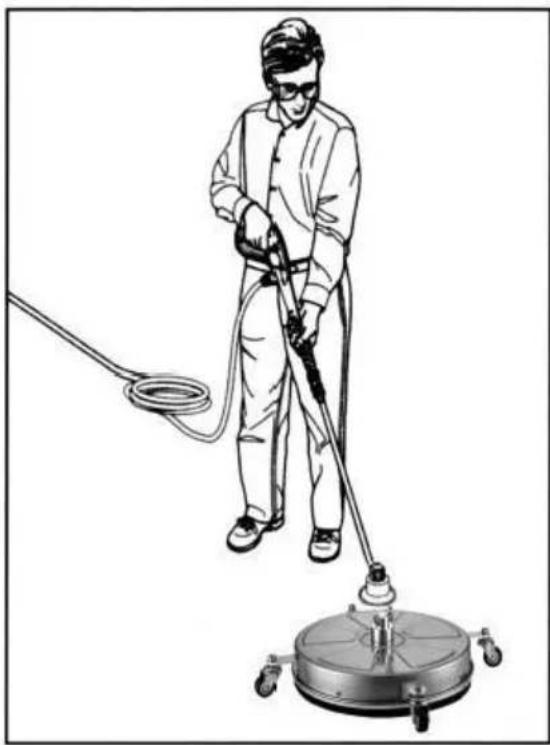

1. Powoli chodź za urządzeniem, czyszcząc w miarę postępów. Jeśli pojawią się paski, zwolnij tempo. Nie pozwól maszynie pozostać nieruchomo na miękkich powierzchniach, np. drewnie.

1. Wyłącz myjkę ciśnieniową.
2. Wyłącz dopływ wody.
3. Naciśnij spust pistoletu, aby uwolnić ciśnienie wody.
4. Odłącz uchwyt myjki ciśnieniowej i wytrzyj urządzenie. Przechowuj urządzenie w suchym miejscu.

PO KAŻDYM UŻYCIU

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia urządzenia czyszczącego i przygotowania go do pracy. i następnego użycia.

- Usuń brud i ciała obce spod obudowy i kółek. W razie konieczności należy umyć środek czyszczący za pomocą ściereczki lub gąbki, a następnie spłukać go bieżącą woda.

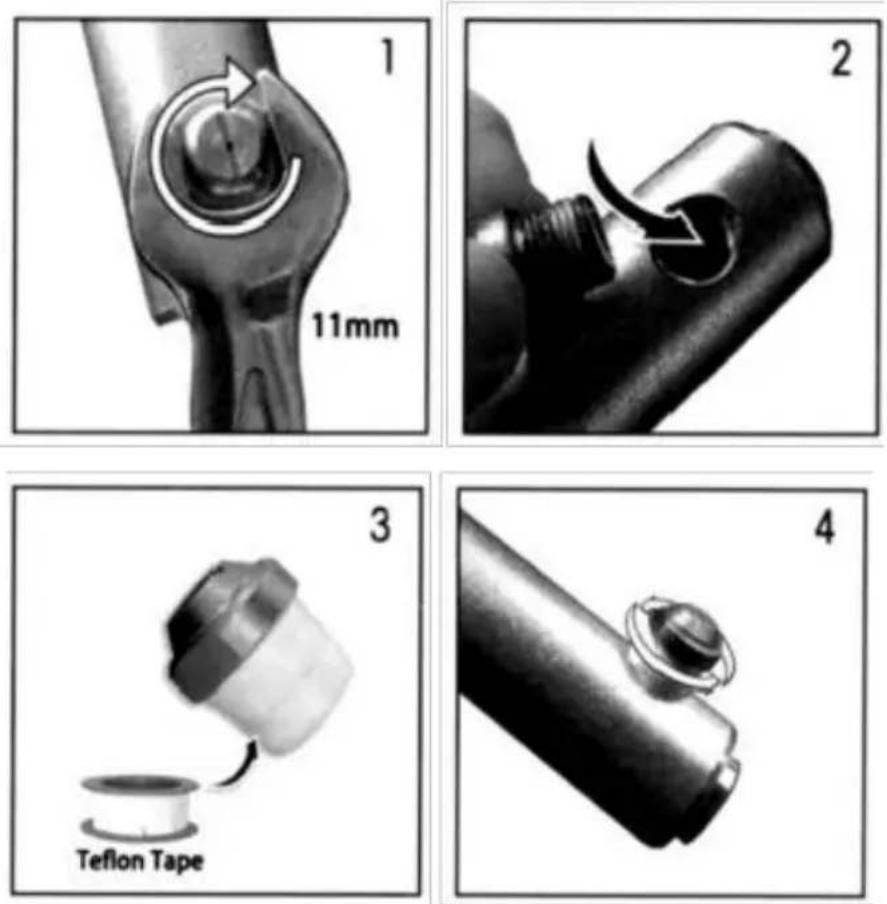

- Sprawdź, czy nie ma luźnych części i czy nie ma uszkodzeń. Dysza CZYSZCZENIE & WYMIANA

1. Zdjąć dysze odpowiednim kluczem (11 mm)
2. Przepłucz otwory czystą woda, aby usunąć zanieczyszczenia.
3. Przykryj gwint dyszy przymocowaną taśma teflonową.
4. Wyrównaj otwór dyszy i zamontuj dyszę ponownie na belce natryskowej.

Dokręć je mocno.

Notatka: Jeżeli dysza jest trudna do usunięcia, przed zdjęciem należy podgrzać ją gorącym powietrzem.

KONSERWACJA SZCZYTU

Jeśli połączenie obrotowe przecieka, należy wymienić pierścienie uszczelniające.

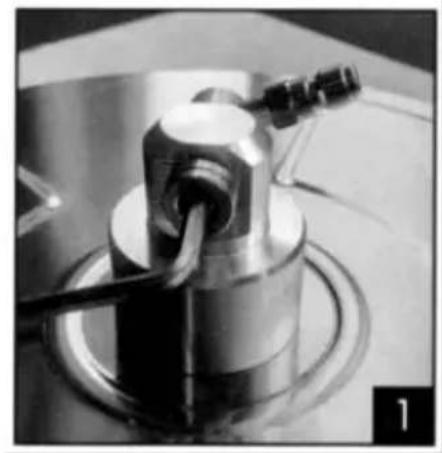

Proszę zapoznać się z poniższymi krokami:

1. Wykręć śrubę z korpusu za pomocą klucza imbusowego 5 mm.
2. Wymień oryginalną, uszkodzoną uszczelkę typu o-ring na nową.
3. Za pomocą klucza imbusowego 5 mm zamontuj ponownie śrubę.

NIE.	Nazwa	Ilość	NIE.	Nazwa	Ilość
1	Obudowa wału	1	9	Pierścień osadczy wału D15	1
2	Pierścień uszczelniający 40,94*2,62	1	10	Kołnierz dystansowy	1
3	Sprężyna ściskająca	1	11	Łożysko kulkowe głęboko rowkowe S6302RS	2
4	Pierścień uszczelniający 5,28*1,78	2	12	Pralka	1
5	Piasta napędowa zkołnierzem	1	13	Wał	1
6	Zaślepka wału	1	14	Pralka	1
7	Pierścień uszczelniający 14,2*2,4	1	15	Pierścień osadczy do otworu	1
8	Tuleja	1

ROZWIĄZYWANIE PROBLEMÓW
PROBLEM	PRAWDOPODOBNY PRZYCZYNA	POPRAWCZY DZIAŁANIE
Brakujące części	Uszkodzony pakiet	Aby uzyskać pomoc,skontaktuj się z naszymBiurem Obsługi Klienta .
Niewystarczający czyszczenie moc	Nie wystarczająco dużo PSI z myjka ciśnieniowa	Upewnij się, że jednostka produkuje minimum myjka ciśnieniowa 2000 PSI .
	Zatkana lub zużyta dysza	Wyczyść lub wymień dysze
Belka natryskowanie obraca się	Uszkodzony, pierścier osadczy wybity	Nie używać!Aby uzyskać pomoc,skontaktuj się z naszymBiurem Obsługi Klienta .
	Nietrwały połączenie listwa natryskowa odpadła
	Wadliwe uszczelnienie, woda strzelanie z obrotnicy
Nadmierne wibracje środkado czyszczenia powierzchni	Dysza zatkany	Wyczyść lub wymień dysze
Smugi w czyszczeniu	Dysza zatkany	Wyczyść lub wymień dysze
	Czyszczenie zbyt szybkie	Powolny w dół tempo .
Szczyt przecieki	Pierścień uszczelniający jest uszkodzony	Proszę zapoznać się z instrukcją .
