Producttype	Hogedruk roterende oppervlaktereiniger
Merk	Vevor
Model	QD-XDP09
Maximale druk	4000 PSI / 276 BAR
Minimaal vereiste druk	1500 PSI / 104 BAR
Maximaal debiet	4 gal/min (ongeveer 15 L/min)
Compatibiliteit	Hogedrukreinigers met minimaal 2000 PSI
Beoogd gebruik	Buitenoppervlakken: beton, asfalt, straatstenen, zwembadterrassen
Watervoorziening	Watervoorziening via de hogedrukreiniger
Hoofdfunctie	Roterend hogedrukreinigen met draaiende spuitmonden
Veiligheid	Niet de nominale druk overschrijden; draag PBM (bril, handschoenen, schoenen)
Onderhoud en reiniging	Reinig de spuitmonden na gebruik; spoel met schoon water; vervang O-ringen bij lekkage
Meegeleverde reserveonderdelen	2 reserve spuitmonden, 2 O-ringen (groot), 2 O-ringen (klein), Teflon tape, naald
Repareerbaarheid	Spuitmonden en afdichtingen vervangbaar; reserveonderdelen beschikbaar
Algemene informatie	Ontworpen voor snel en efficiënt reinigen; niet gebruiken op zachte oppervlakken
Gewicht (schatting)	Ongeveer 3 tot 5 kg
Afmetingen (schatting)	Ongeveer 30 x 30 x 15 cm

Veelgestelde vragen - QD-XDP09 Vevor

Welke minimale druk moet mijn hogedrukreiniger leveren om de QD-XDP09 te gebruiken?

De Vevor QD-XDP09 oppervlaktereiniger vereist een hogedrukreiniger van minimaal 2000 PSI voor optimale werking. De maximale ondersteunde druk is 4000 PSI.

Hoe monteer ik de oppervlaktereiniger op het pistool?

Trek de snelkoppelingskraag naar achteren, duw de oppervlaktereiniger op zijn plaats, duw de kraag naar voren totdat deze vastklikt. Zorg ervoor dat deze stevig vastzit door er zachtjes aan te trekken.

Wat te doen als de spuitbalk niet draait?

Als de balk niet draait, kan dit duiden op een losgeraakte veerring of een interne fout. Gebruik het apparaat niet en neem contact op met de Vevor klantenservice voor hulp.

Hoe reinig of vervang ik de spuitmonden?

Draai de spuitmond los met een 11 mm sleutel, spoel de gaten met schoon water, wikkel nieuw Teflon tape om de schroefdraad, draai hem vervolgens stevig vast. Als de spuitmond verstopt is, gebruik dan de meegeleverde naald.

Waarom lekt water bij het draaipunt?

Een lek bij het draaipunt wordt meestal veroorzaakt door een beschadigde O-ring. Vervang de O-ringen (groot of klein) volgens de instructies: verwijder de lichaamsschroef met een 5 mm inbussleutel, vervang de ring, monteer vervolgens weer.

Welke oppervlakken kan ik met dit accessoire reinigen?

De oppervlaktereiniger is ontworpen voor harde, vlakke oppervlakken zoals beton, asfalt, straatstenen en zwembadterrassen. Niet gebruiken op hout, gras of zachte oppervlakken.

Hoe stop ik het apparaat na gebruik?

Schakel eerst de hogedrukreiniger uit, sluit de watertoevoer, druk vervolgens op de trekker van het pistool om de restdruk te laten ontsnappen. Koppel de handgreep los en veeg het apparaat af voordat u het droog opbergt.

Het reinigen laat strepen of krassen achter. Wat te doen?

Strepen kunnen duiden op een verstopte of versleten spuitmond. Reinig of vervang de spuitmonden. Als het oppervlak bekrast is, vertraag dan uw reinigingstempo en laat de machine niet stilstaan op dezelfde plek.

Kan ik de oppervlaktereiniger op een hellend oppervlak gebruiken?

Het product is ontworpen voor vlakke oppervlakken. Gebruik op een helling kan de stabiliteit en efficiëntie compromissen. Het wordt afgeraden om op niet-vlakke oppervlakken te gebruiken.

Hoe berg ik de oppervlaktereiniger op na gebruik?

Verwijder al het vuil onder de behuizing en de rollen. Controleer of geen onderdelen los of beschadigd zijn. Berg het apparaat op in een droge en veilige plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING QD-XDP09 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

INLEIDING

Gefeliciteerd met de aankoop van uw nieuwe roterende oppervlaktereiniger!

U kunt er zeker van zijn dat deze reiniger is ontworpen en gebouwd met kwaliteit en prestaties in gedachten. Elk onderdeel is grondig getest om een hoge acceptatiegraad te garanderen.

Deze oppervlaktereiniger is ontworpen voor hogedrukreiniging van diverse buitenoppervlakken, zoals beton, asfalt, bestrating, looppaden,

zwembadterrassen, enz. Sluit de roterende oppervlaktereiniger aan op een hogedrukreiniger, haal de trekker over en loop erachter voor snelle en efficiënte reiniging!

SPECIFICATIES

Maximale druk (PSI/BAR)	4000 / 276
Minimale druk (PSI/BAR)	15.00 uur / 104
Maximale stroom Snelheid (gal/min)	4

BELANGRIJKE VEILIGHEIDSINFORMATIE

A WAARSCHUWING

Lees en begrijp alle instructies. Het niet opvolgen van alle instructies kan leiden tot ernstig letsel of schade aan eigendommen.

• De waarschuwingen, voorzorgsmaatregelen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden of situaties dekken die zich kunnen voordoen. Gebruik dit gereedschap met gezond verstand en voorzichtigheid. Wees u altijd bewust van de omgeving en zorg ervoor dat het gereedschap veilig en verantwoord wordt gebruikt.
• Laat personen het product niet bedienen of monteren voordat ze de handleiding hebben gelezen en volledig hebben begrepen hoe het product werkt.
• Wijzig dit product op geen enkele wijze. Ongeautoriseerde wijzigingen kunnen de werking en/of veiligheid aantasten en de levensduur van het product beïnvloeden.
• Er zijn specifieke toepassingen waarvoor het product is ontworpen.
• Gebruik het juiste gereedschap voor de klus. Probeer kleine apparaten

NIET te forceren om het werk van grotere industriële apparatuur te doen. Er zijn bepaalde toepassingen waarvoor deze apparatuur is bedoeld. Het zal zijn werk beter en veiliger doen met de capaciteit waarvoor het bedoeld is. Gebruik deze apparatuur NIET voor een doel waarvoor het niet bedoeld is.

• Inspecteer de werkruimte voor elk gebruik. Houd de werkruimte schoon en droog, vrij van rommel en goed verlicht. Rommelige, natte of donkere werkruimtes kunnen letsel veroorzaken. Gebruik van het product in krappe werkruimtes kan gevaarlijk dicht bij andere snijgereedschappen en draaiende onderdelen komen.
• Gebruik het product niet waar er brand- of explosiegevaar bestaat, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product kan vonken veroorzaken, die kunnen leiden tot ontbranding van ontvlambare vloeistoffen, gassen of stof.
• Zorg ervoor dat het product niet in contact komt met een elektrische voeding. Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.
• Houd kinderen en omstanders uit de buurt van het werkgebied tijdens gebruik van het gereedschap. Laat kinderen het product niet hanteren.
• Wees op de hoogte van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren in uw werkgebied.

Sommige van deze gevaren zijn mogelijk aan uw zicht onttrokken en kunnen bij contact persoonlijk letsel en/of materiële schade veroorzaken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van het gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het gereedschap kan leiden tot ernstig persoonlijk letsel.
• Kleed u netjes. Draag geen losse kleding of bungelende voorwerpen (sieraden). Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen. Ventilatieopeningen op het gereedschap bedekken vaak bewegende delen en moeten worden

vermeden.

- Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik een ANSI Z87.1-conforme veiligheidsbril (geen veiligheidsbril) met zijschermen, of indien nodig een gelaatsscherm. Draag een stofmasker bij stoffige werkomstandigheden. Draag ook antislipschoenen, een veiligheidshelm, handschoenen en een stofmasker. Gebruik stofopvangsystemen en gehoorbescherming waar nodig. Dit geldt voor alle personen in het werkgebied.

• Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht.
• Gebruik het gereedschap niet als u moe bent of onder invloed van alcohol of medicijnen.
• Verwijder sleutels of moersleutels voordat u het gereedschap aansluit op een luchttoevoer of stroombron, of voordat u het gereedschap inschakelt. Een sleutel of moersleutel die vastzit aan een draaiend onderdeel van het gereedschap kan persoonlijk letsel veroorzaken.

- Zet het werkstuk vast met klemmen of een bankschroef in plaats van uw handen, indien mogelijk. Deze veiligheidsmaatregel zorgt ervoor dat u het gereedschap correct met beide handen kunt bedienen.

SCHONER GEBRUIK EN ONDERHOUD

• Forceer de reiniger niet. Gereedschap werkt beter en veiliger wanneer het wordt gebruikt waarvoor het bedoeld is. Plan uw werk en gebruik het juiste gereedschap voor de klus.
• Controleer voor elk gebruik en voordat u de stofzuiger op een stopcontact aansluit op beschadigde onderdelen. Controleer zorgvuldig of de reiniger goed werkt en zijn werk doet. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik de stofzuiger nooit met een beschadigd onderdeel.
• Berg de reiniger op wanneer u hem niet gebruikt. Bewaar hem op een droge, veilige plaats, buiten bereik van kinderen. Controleer de reiniger op goede werking voordat u hem opbergt en opnieuw gebruikt.
• Gebruik alleen vervangende onderdelen die door de distributeur worden aanbevolen. Als een product niet geschikt is voor één bepaald reinigingsmiddel, kan er bij gebruik met een ander reinigingsmiddel een risico op letsel ontstaan.
• Gebruik nooit een onderdeel met een lagere werkdruk dan de reiniger.
• Laat de reiniger niet onbeheerd achter als deze onder druk staat.

- Draai de reiniger niet om wanneer deze onder druk staat en is aangesloten op een werkende hogedrukreiniger. Zo voorkomt u dat er water met hoge druk op het apparaat spuit, wat persoonlijk letsel kan veroorzaken.

• Overschrijd de nominale PSI-capaciteit NIET.
• Houd lichaamsdelen uit de buurt van de sproeikoppen en de rok terwijl de machine bedient.
• Til de machine NIET van de grond en richt de sproeikoppen NIET op mensen terwijl deze in werking is.
• Draag de juiste veiligheidsuitrusting, inclusief een ANSI Z87.1-goedgekeurde veiligheidsbril.
• Alleen gebruiken op harde, vlakke oppervlakken.
• Er mogen geen wijzigingen aan dit product worden aangebracht.
• Alleen door de fabrikant geleverde hulpstukken en/of adapters mogen worden gebruikt.
• Niet geschikt voor gebruik door of in de buurt van kinderen.

Onderdelenlijst
Code	Naam	Afbeelding	AANTAL
1	Hogedrukreiniger voor oppervlaktereinigers		1
2	Verlengstang		2
3	Teflontape		1
4	O-ringen( groot )		2
5	O-ringen( klein)		2
6	Vervangende sproeiers		2
7	Doorlopende naald		1

VOORBEREIDING & BEDIENING

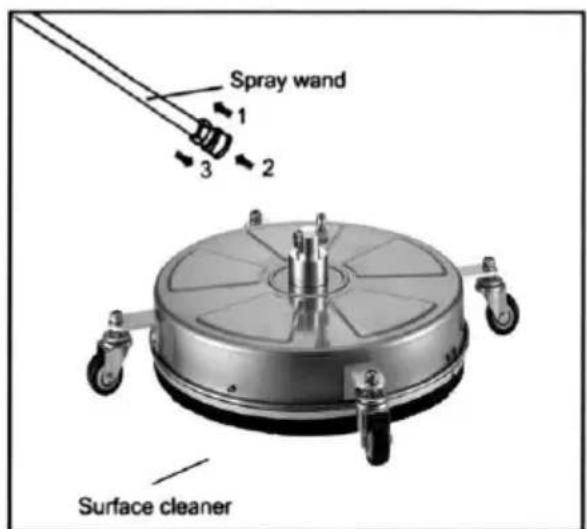

SET-OMHOOG

1. Trek de kraag aan het snelkoppelingseinde terug van de toverstaf.
2. Duw de oppervlaktereiniger op zijn plaats.
3. Duw de kraag naar voren, steek het oppervlak erin, reiniger en ontgrendel de kraag. Zorg ervoor dat de kraag helemaal naar voren schuift. Trek aan een oppervlaktereiniger om er zeker van te zijn dat het

op zijn plaats zit.

OPPERVLAKTEVOORBEREIDING

1. Verwijder los vuil uit het te reinigen gebied.
2. Probeer nooit het oppervlak schoon te maken met voorwerpen die uitsteken boven het te reinigen oppervlak. Als u tijdens het gebruik een verhoogd obstakel raakt, zal dit het oppervlak beschadigen. Mocht er toch contact plaatsvinden en er trillingen ontstaan tijdens het bedienen van de machine, STOP dan met reinigen en controleer de sproeibalk.

OPSTARTEN

1. Zorg ervoor dat alle verbindingen goed vastzitten.
2. Ontgrendel het pistool en knijp in de trekker tijdens het starten van de hogedrukreiniger.
3. Het water zal beginnen te stromen vanaf de sproeiers van de Sur Cleaner. Zorg ervoor dat de

sproeiers niet verstopt zijn en het sproeipatroon niet grillig is.

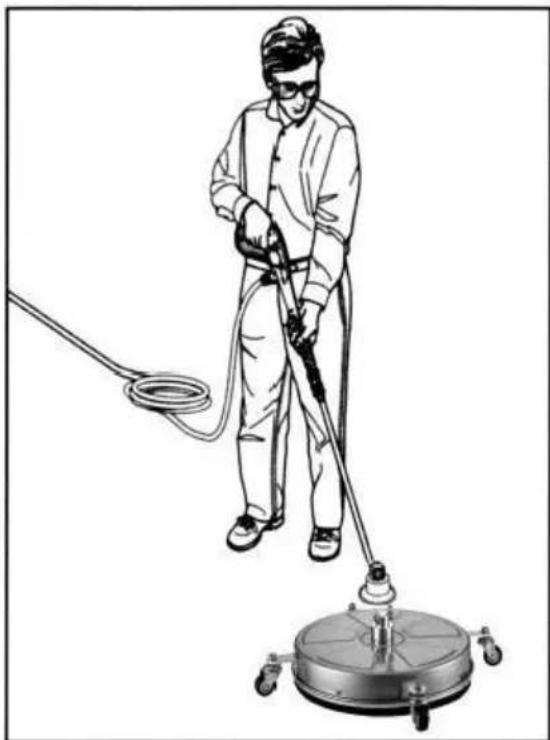

1. Loop langzaam achter de unit en maak schoon. Rijd langzamer als er strepen ontstaan. Laat de machine niet stilstaan op zachte oppervlakken zoals hout.

1. Schakel de hogedrukreiniger uit.
2. Draai de watertoevoer dicht.
3. Knijp in de trekker van het pistool om de waterdruk te verlichten.
4. Koppel de hendel van de hogedrukreiniger los en veeg het apparaat schoon. Bewaar het apparaat op een droge plaats.

NA ELK GEBRUIK

Voer de volgende inspecties uit na elk gebruik om de reiniger schoon te maken en klaar te maken voor het volgende gebruik.

- Verwijder eventueel vuil en vreemde voorwerpen onder de behuizing en de wieltjes. Gebruik indien nodig een doek of spons om de oppervlaktereiniger af te wassen en spoel het na met kraanwater.

- Controleer op losse onderdelen en eventuele schade.

MONDSTUK REINIGEN EN VERVANGEN

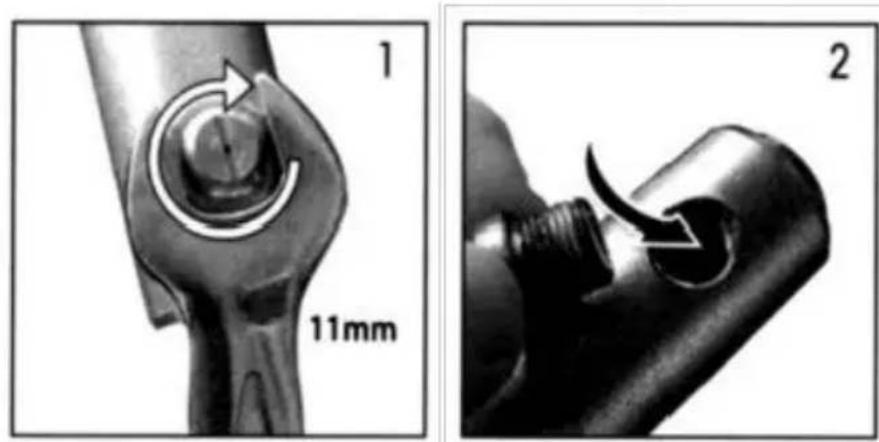

1. Verwijder het mondstuk met een geschikte sleutel (11 mm).
2. Spoel de gaten met vers water om vuil te verwijderen.

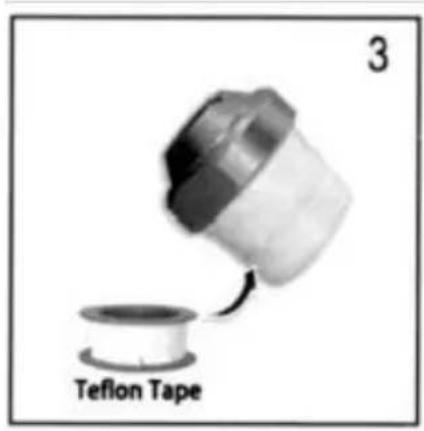

3. Bedek de schroefdraad van de sproeiers met de bijgeleverde teflontape.

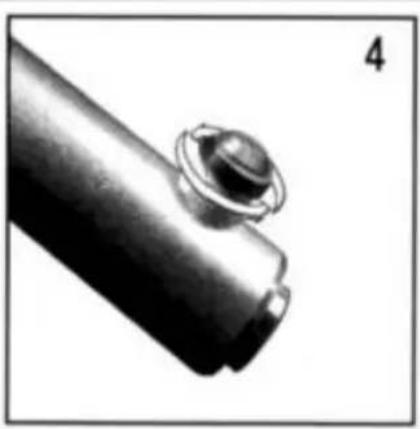

4. Lijn de opening van de spuitmond uit en plaats de spuitmonden op de sproeibalk. Draai deze goed vast.

Opmerking: Als het mondstuk moeilijk te verwijderen is, verwarm het dan met een föhn voordat u het verwijdert.

Volg de volgende stappen:

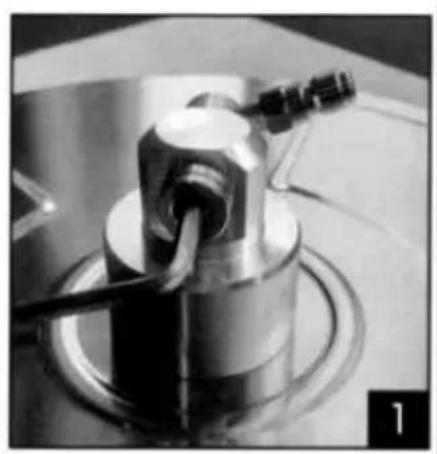

1. Verwijder de schroef uit de behuizing met behulp van een inbussleutel van 5 mm.
2. Vervang de originele kapotte o-ring door nieuwe o-ringen.
3. Plaats de schroef terug met behulp van een inbussleutel van 5 mm.

Nee.	Naam	Aantal	Nee.	Naam	Aantal
1	Asbehuizing	1	9	Borgring voor as D15	1
2	O-ring 40,94*2,62	1	10	Afstandsring	1
3	Drukveer	1	11	Diepgroefkogellager S6302RS	2
4	O-ring 5,28*1,78	2	12	Wasmachine	1
5	Geflensde aandrijfnaaf	1	13	Schacht	1
6	As eindkap	1	14	Wasmachine	1
7	O-ring 14,2*2,4	1	15	Borgring voor gat	1
8	Bus	1

PROBLEEMOPLOSSING
PROBLEEM	WAARSCHIJNLIJK OORZAAK	CORRECTIEF ACTIE
Ontbrekende onderdelen	Beschadigd pakket	Neem contact op met or klantenservice voor hulp
Onvoldoende schoonmaak stroom	Niet voldoende PSI van hogedrukreiniger	Zorg ervoor dat de eenh minimaal produceert hogedrukreiniger 2.000 PSI
	Mondstuk verstopt o versleten	Reinig of vervang de sproeiers .
Spuitbalk draait nie	Defect, borgring losgeraakt	Niet gebruiken!Neem contact op met on klantenservice voor hulp
	Onstabiel verbinding de sproeibalk viel er
	Storing in de afdichting, water schieten vanaf draaipunt
Overmatige trillingen van oppervlaktereiniger	Mondstuk verstopt	Reinig of vervang de sproeiers .
Strepenschoonmaakpatroon	Mondstuk verstopt	Reinig of vervang de sproeiers .
	Te snel schoonmake	Langzaam omlaag tempo
Bovenkant lekken	De o-ring is gebroke	Raadpleeg de instructies
