QD-XDP09 - Idropulitrice Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore di superficie rotativo ad alta pressione
Marca	Vevor
Modello	QD-XDP09
Pressione massima	4000 PSI / 276 BAR
Pressione minima richiesta	1500 PSI / 104 BAR
Portata massima	4 gal/min (circa 15 L/min)
Compatibilità	Idropulitrici con almeno 2000 PSI
Uso previsto	Superfici esterne: cemento, asfalto, pavimentazioni, terrazze piscina
Alimentazione	Alimentazione idrica tramite l'idropulitrice
Funzione principale	Pulizia rotativa ad alta pressione con ugelli rotanti
Sicurezza	Non superare la pressione nominale; indossare DPI (occhiali, guanti, scarpe)
Manutenzione e pulizia	Pulire gli ugelli dopo l'uso; risciacquare con acqua pulita; sostituire le guarnizioni O-ring in caso di perdite
Pezzi di ricambio forniti	2 ugelli di ricambio, 2 guarnizioni O-ring (grandi), 2 guarnizioni O-ring (piccoli), nastro in teflon, ago passante
Riparabilità	Ugelli e guarnizioni sostituibili; pezzi di ricambio disponibili
Informazioni generali	Progettato per una pulizia rapida ed efficiente; non utilizzare su superfici morbide
Peso (stimato)	Circa 3-5 kg
Dimensioni (stimate)	Circa 30 x 30 x 15 cm

Domande frequenti - QD-XDP09 Vevor

Quale pressione minima deve fornire la mia idropulitrice per utilizzare il QD-XDP09?

Il pulitore di superficie Vevor QD-XDP09 richiede un'idropulitrice di almeno 2000 PSI per un funzionamento ottimale. La pressione massima supportata è di 4000 PSI.

Come si assembla il pulitore di superficie sulla pistola?

Tirare il collare a connessione rapida all'indietro, spingere il pulitore di superficie in posizione, quindi spingere il collare in avanti fino a quando non scatta. Assicurarsi che sia saldamente fissato tirandolo leggermente.

Cosa fare se la barra di spruzzo non ruota?

Se la barra non ruota, potrebbe indicare un anello elastico fuori posto o un difetto interno. Non utilizzare l'apparecchio e contattare il servizio clienti Vevor per assistenza.

Come pulire o sostituire gli ugelli?

Svitare l'ugello con una chiave da 11 mm, sciacquare i fori con acqua pulita, avvolgere la filettatura con nastro in teflon nuovo, quindi riavvitare saldamente. Se l'ugello è ostruito, utilizzare l'ago passante fornito.

Perché l'acqua perde al livello del perno?

Una perdita al perno è generalmente dovuta a una guarnizione O-ring danneggiata. Sostituire le guarnizioni O-ring (grandi o piccole) seguendo le istruzioni: rimuovere la vite del corpo con una chiave esagonale da 5 mm, cambiare la guarnizione, quindi rimontare.

Quali superfici posso pulire con questo accessorio?

Il pulitore di superficie è progettato per superfici dure e piane come cemento, asfalto, pavimentazioni e terrazze piscina. Non utilizzare su legno, erba o superfici morbide.

Come spegnere l'apparecchio dopo l'uso?

Spegnere prima l'idropulitrice, chiudere l'alimentazione idrica, quindi premere il grilletto della pistola per rilasciare la pressione residua. Scollegare l'impugnatura e asciugare l'apparecchio prima di riporlo in un luogo asciutto.

La pulizia lascia segni o graffi. Cosa fare?

Segni striati possono indicare un ugello ostruito o usurato. Pulire o sostituire gli ugelli. Se la superficie è graffiata, rallentare il ritmo di pulizia e non lasciare la macchina ferma nello stesso punto.

Posso utilizzare il pulitore di superficie su una superficie inclinata?

Il prodotto è progettato per superfici piane. L'uso su una pendenza può compromettere la stabilità e l'efficacia. Si sconsiglia di utilizzarlo su superfici non piane.

Come riporre il pulitore di superficie dopo ogni utilizzo?

Pulire tutto lo sporco sotto la custodia e i rulli. Verificare che nessun pezzo sia allentato o danneggiato. Riporre l'apparecchio in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

MANUALE UTENTE QD-XDP09 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici. Puoi star certo che questo pulitore è stato progettato e costruito pensando

alla qualità e alle prestazioni. Ogni componente è stato rigorosamente testato per garantire un elevato livello di accettazione.

Questa idropulitrice è progettata per la pulizia ad alta pressione di varie superfici esterne, come cemento, asfalto, marciapiedi in pietra, ponti, piscine, ecc. Collega la idropulitrice rotante alla tua idropulitrice, premi il grilletto e cammina dietro di essa per una pulizia rapida ed efficiente!

SPECIFICHE

massima (PSI/BAR)	4000 / 276
minima (PSI/BAR)	15 00 / 104
Portata massima Portata (gal/min)	4

IMPORTANTI INFORMAZIONI SULLA SICUREZZA

AVVERTENZA

Leggere e comprendere tutte le istruzioni. La mancata osservanza delle istruzioni può causare gravi lesioni o danni alla proprietà.

- Le avvertenze, le precauzioni e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi. Si raccomanda di usare buon senso e cautela quando si utilizza questo strumento.

Essere sempre consapevoli dell'ambiente e assicurarsi che lo strumento sia utilizzato in modo sicuro e

responsabilmente.

• Non consentire a nessuno di utilizzare o montare il prodotto prima di aver letto il presente manuale e di averne compreso appieno il funzionamento.
• Non modificare in alcun modo questo prodotto. Modifiche non autorizzate potrebbero comprometterne il funzionamento e/o la sicurezza e potrebbero comprometterne la durata.
• Esistono applicazioni specifiche per cui è stato progettato il prodotto.
• Utilizzare lo strumento giusto per il lavoro. NON tentare di forzare attrezzature a svolgere il lavoro di attrezzature industriali più grandi. Ci sono alcune applicazioni per le quali questa attrezzatura è stata progettata. Svolgerà il suo compito in modo migliore e più sicuro se

utilizzato secondo le modalità per cui è stato concepito. NON utilizzare questa apparecchiatura per scopi diversi da quelli per cui è stata concepita.

SICUREZZA DELL'AREA DI LAVORO

- Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta, ordinata e ben illuminata. Aree di lavoro disordinate, bagnate o buie possono causare lesioni. L'utilizzo del prodotto in aree di lavoro ristrette può comportare una pericolosa vicinanza ad altri utensili da taglio e parti rotanti.

- Non utilizzare il prodotto in luoghi in cui vi è il rischio di incendio o esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il prodotto può creare scintille, che potrebbero incendiare liquidi, gas o polveri infiammabili.

- Non permettere che il prodotto entri in contatto con una fonte elettrica. L'utensile non è isolato e il contatto può causare scosse elettriche.

- Tenere i bambini e gli astanti lontani dall'area di lavoro durante l'uso dell'utensile. Non permettere ai bambini di maneggiare il prodotto.

- Prestare attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri pericoli meccanici presenti nella tua area di lavoro. Alcuni di questi pericoli potrebbero essere nascosti alla tua vista; se toccati, potrebbero causare lesioni personali e/o danni alla proprietà.

SICUREZZA PERSONALE

- Stai attento, guarda cosa fai e usa il buon senso quando usi lo strumento. Non utilizzare l'utensile se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un attimo di disattenzione durante l'utilizzo dell'utensile può causare gravi lesioni personali.

- Vestitevi in modo appropriato. Non indossate abiti larghi, oggetti pendenti o gioielli. Tenete i capelli, indumenti e guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono essere intrappolati nelle parti in movimento. Le prese d'aria presenti sull'utensile spesso coprono le parti in movimento e devono essere evitate.

- Quando necessario, indossare i dispositivi di protezione individuale adeguati. Utilizzare occhiali di sicurezza conformi allo standard ANSI Z87.1 (non occhiali da vista) con protezioni laterali o, se necessario, una visiera. Utilizzare una maschera antipolvere in condizioni di lavoro

polverose. Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, sistemi di raccolta della polvere e protezione dell'udito quando appropriato. Questo vale per tutte le persone nell'area di lavoro.

• Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati.
• Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci.
• Rimuovere chiavi o chiavi inglesi prima di collegare l'utensile all'alimentazione pneumatica, all'alimentazione elettrica o di accenderlo. Una chiave inglese o una chiave inglese sinistra attaccata a una parte rotante dell'utensile può causare lesioni personali.
• Quando possibile, fissare il pezzo con morsetti o una morsa anziché con le mani. Questa precauzione di sicurezza consente di utilizzare correttamente l'utensile con entrambe le mani.

USO E CURA DELL'ASPIRAPOLVERE

• Non forzare l'uso dell'aspirapolvere. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati nel modo per cui sono stati progettati. Pianifica il tuo lavoro e utilizza l'utensile più adatto.
• Controllare eventuali parti danneggiate prima di ogni utilizzo e prima di collegare l'aspirapolvere a una presa elettrica. Controllare attentamente che l'aspirapolvere funzioni correttamente ed esegua le sue funzioni previste. Sostituire immediatamente le parti danneggiate o usurate. Non utilizzare mai l'aspirapolvere con una parte danneggiata.
• Conservare l'aspirapolvere quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Ispezionare l'aspirapolvere per verificarne il corretto funzionamento prima di riporlo o riutilizzarlo.
• Utilizzare solo parti di ricambio raccomandate dal distributore. Parti adatte a un detergente possono comportare il rischio di lesioni se utilizzate con un altro detergente.
• Non utilizzare mai un componente con una pressione di esercizio inferiore a quella del pulitore. • Non lasciare l'apparecchio incustodito quando è sotto pressione.
• Non capovolgere l'idropulitrice quando è sotto pressione a causa del collegamento a un'idropulitrice in funzione, per evitare spruzzi d'acqua

ad alta pressione che potrebbero causare lesioni personali.

AVVERTENZE SPECIFICHE PER L'OPERAZIONE

• NON superare la capacità PSI nominale. - Tenere le parti del corpo lontane dalle teste degli ugelli e dalla macchina durante l'uso. • NON sollevare la macchina dalla superficie né puntare le testine degli ugelli verso le persone durante il funzionamento. - Indossare l'attrezzatura di sicurezza adeguata, compresi occhiali di sicurezza omologati ANSI Z87.1. - Utilizzare solo su superfici dure e piane. • Non apportare modifiche a questo prodotto. - Devono essere utilizzati solo gli accessori e/o gli adattatori forniti dal produttore. • Non utilizzare nei pressi di bambini.

Elenco delle parti
Codice	Nome	Immagine	QUANTITÀ
1	Pulitore di superfici coridropulitrice		1
2	Asta di prolunga		2
3	Nastro in teflon		1
4	O-ring( grandi )		2
5	O-ring( piccolo)		2
6	Ugelli di ricambio		2
7	Ago passante		1

1. Tirare indietro il collare sull'estremità di collegamento rapido della bacchetta.
2. Spingere il detergente per superfici in posizione.
3. Spingere il collare in avanti, inserire la superficie pulitrice e rilasciare il collare. Assicurarsi che il collare scivoli completamente in avanti.

sul detergente per superfici per assicurarsi che sia saldamente in posizione.

PREPARAZIONE DELLA SUPERFICIE

1. Rimuovere eventuali detriti dall'area da pulire.
2. Non tentare mai di pulire la superficie con oggetti che sporgono dalla superficie da pulire. L'urto di qualsiasi ostacolo sollevato durante il funzionamento danneggerà la macchina. Se si verifica un contatto e si verificano vibrazioni durante il funzionamento della macchina, INTERROMPERE la pulizia e controllare la barra di spruzzatura.

AVVIO

1. Assicurarsi che tutti i collegamenti siano sicuri.
2. Sbloccare il grilletto della pistola e premere il grilletto durante l'avvio della pressione della rondella.
3. L'acqua inizierà a scorrere dagli ugelli del detergente per superfici. Assicurarsi

che gli ugelli non siano intasati e che il modello di spruzzo non sia irregolare.

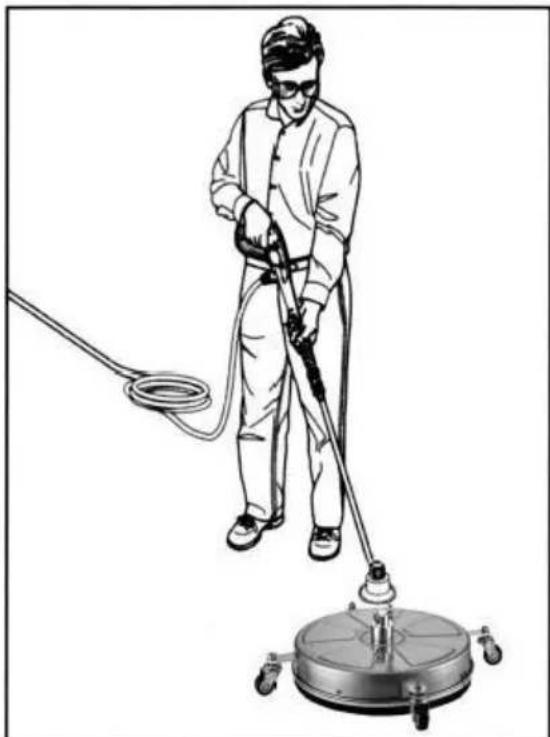

1. Camminare lentamente dietro l'unità, pulendo mentre si procede. Se si verificano delle strisce, rallentare il ritmo. Non lasciare che la macchina rimanga stazionaria su superfici morbide come il legno.

1. Spegnere l'idropulitrice.
2. Chiudere l'erogazione dell'acqua.
3. Premere il grilletto della pistola per scaricare la pressione dell'acqua.
4. Scollegare la maniglia dell'idropulitrice e pulire l'unità. Conservare l'unità in un ambiente asciutto.

DOPO OGNI UTILIZZO

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire il pulitore e renderlo pronto per il prossimo utilizzo.

• Pulire eventuali residui di sporco o corpi estranei da sotto l'alloggiamento e le ruote. Se necessario, utilizzare un panno o una spugna con detergente per superfici e risciacquare con acqua del rubinetto.
• Controllare che non vi siano parti allentate o danni.

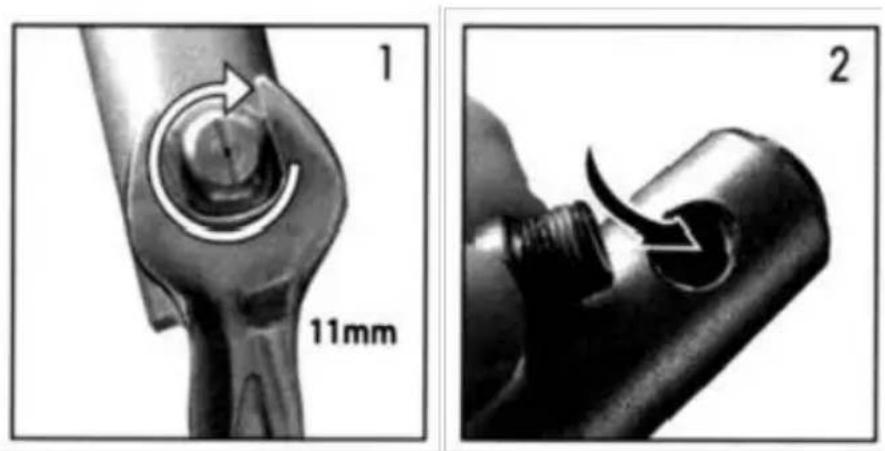

PULIZIA E SOSTITUZIONE UGELLO

1. Rimuovere l'ugello con la chiave appropriata (11 mm).
2. Risciacquare i fori con acqua fresca per eliminare le impurità.

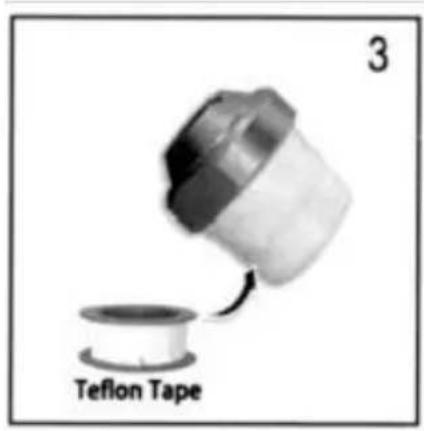

3. Coprire la filettatura degli ugelli con il nastro in teflon attaccato.

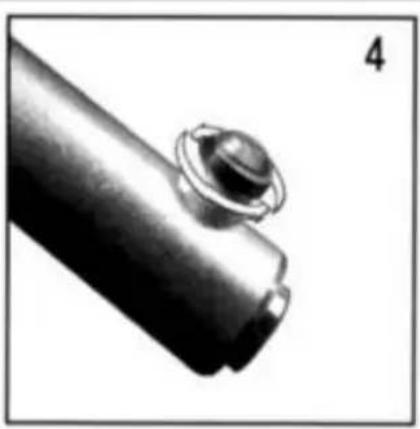

4. Allineare l'apertura dell'ugello e reinstallare gli ugelli sulla barra di spruzzatura. Serrare saldamente.

Nota: Se l'ugello è difficile da rimuovere, si prega di riscaldarlo con un soffiatore caldo prima di rimuoverlo.

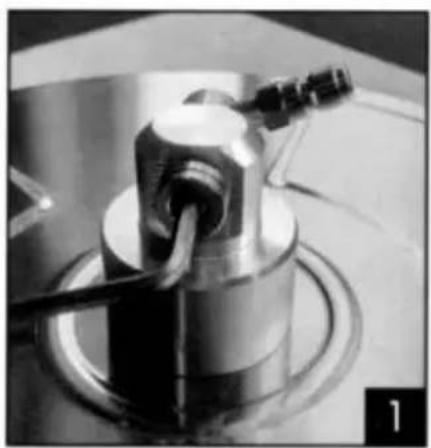

MANUTENZIONE SUPERIORE

Se il collegamento del perno perde, sostituire gli O-ring.

Fare riferimento ai seguenti passaggi:

1. Rimuovere la vite dal corpo utilizzando una chiave esagonale da 5 mm.
2. Sostituire l'O-ring originale rotto con nuovi O-ring.
3. Reinstallare la vite utilizzando una chiave esagonale da 5 mm.

NO.	Nome	Quantità	NO.	Nome	Quantità
1	Alloggiamento dell'albero	1	9	Anello elastico pe albero D15	1
2	O-ring 40,94*2,62	1	10	Collare distanziatore	1
3	Molla di compressione	1	11	Cuscinetto a sfere a gola profonda S6302RS	2
4	O-ring 5,28*1,78	2	12	Rondella	1
5	Mozzo di trasmissione flangiato	1	13	Lancia	1
6	Tappo terminale dell'albero	1	14	Rondella	1
7	O-ring 14,2*2,4	1	15	Anello elastico pe foro	1
8	Boccola	1

RISOLUZIONE DEI PROBLEMI

PROBLEMA	PROBABILE CAUSA	CORRETTIVO AZIONE
Parti mancanti	Danneggiato pacchetto	Contatta il nostro Servizio Clienti per ricevere assistenza .
Inadeguato pulizia energia	Non abbastanza PS da idropulitrice	Assicurarsi che l'unità produca un minimo idropulitrice 2.000 PSI .
	Ugello ostruito o usurato	Pulire o sostituire gli ugel
La barra di spruzzatura non ruota	Difettoso, anello elastico dislocato	Non usare! Contatta il nostro Servizio Clienti per ricevere assistenza .
	Instabile collegamento , la barra di spruzzatura caduta
	Malfunzionamento della guarnizione, acqua tiro da girevo
Vibrazione eccessiva di detergente per superfici	Ugello intasato	Pulire o sostituire gli ugel
Modello di pulizi striato	Ugello intasato	Pulire o sostituire gli ugel
	Pulizia troppo veloce	Lento giù ritmo .
Superiore perdite	L'o-ring è rotto	Fare riferimento alle istruzioni .
