QD-XDP09 - Limpiador de alta presion Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de superficie rotativo de alta presión
Marca	Vevor
Modelo	QD-XDP09
Presión máxima	4000 PSI / 276 BAR
Presión mínima requerida	1500 PSI / 104 BAR
Caudal máximo	4 gal/min (aproximadamente 15 L/min)
Compatibilidad	Limpiadores de alta presión con un mínimo de 2000 PSI
Uso previsto	Superficies exteriores: hormigón, asfalto, adoquines, terrazas de piscina
Alimentación	Alimentación de agua a través del limpiador de alta presión
Función principal	Limpieza rotativa de alta presión con boquillas giratorias
Seguridad	No exceder la presión nominal; usar EPP (gafas, guantes, calzado)
Mantenimiento y limpieza	Limpiar las boquillas después del uso; enjuagar con agua limpia; reemplazar las juntas tóricas en caso de fuga
Piezas de repuesto incluidas	2 boquillas de repuesto, 2 juntas tóricas (grandes), 2 juntas tóricas (pequeñas), cinta de teflón, aguja pasante
Reparabilidad	Boquillas y juntas reemplazables; piezas de repuesto disponibles
Información general	Diseñado para una limpieza rápida y eficaz; no usar en superficies blandas
Peso (estimado)	Aproximadamente 3 a 5 kg
Dimensiones (estimado)	Aproximadamente 30 x 30 x 15 cm

Preguntas frecuentes - QD-XDP09 Vevor

¿Qué presión mínima debe proporcionar mi limpiador de alta presión para usar el QD-XDP09?

El limpiador de superficie Vevor QD-XDP09 requiere un limpiador de alta presión de al menos 2000 PSI para un funcionamiento óptimo. La presión máxima soportada es de 4000 PSI.

¿Cómo ensamblar el limpiador de superficie en la pistola?

Tire del collarín de conexión rápida hacia atrás, empuje el limpiador de superficie en su lugar, luego empuje el collarín hacia adelante hasta que encaje. Asegúrese de que esté firmemente fijado tirando ligeramente de él.

¿Qué hacer si el brazo de pulverización no gira?

Si el brazo no gira, puede indicar un anillo elástico desalojado o un defecto interno. No use el aparato y contacte al servicio al cliente de Vevor para obtener ayuda.

¿Cómo limpiar o reemplazar las boquillas?

Desenrosque la boquilla con una llave de 11 mm, enjuague los agujeros con agua limpia, envuelva la rosca con cinta de teflón nueva, luego vuelva a enroscarla firmemente. Si la boquilla está obstruida, use la aguja pasante incluida.

¿Por qué el agua gotea en la junta giratoria?

Una fuga en la junta giratoria generalmente se debe a una junta tórica dañada. Reemplace las juntas tóricas (grandes o pequeñas) siguiendo las instrucciones: retire el tornillo del cuerpo con una llave Allen de 5 mm, cambie la junta y luego vuelva a montar.

¿Qué superficies puedo limpiar con este accesorio?

El limpiador de superficie está diseñado para superficies duras y planas como hormigón, asfalto, adoquines y terrazas de piscina. No lo use sobre madera, césped o superficies blandas.

¿Cómo apagar el aparato después de su uso?

Apague primero el limpiador de alta presión, corte el suministro de agua, luego presione el gatillo de la pistola para liberar la presión residual. Desconecte el mango y seque el aparato antes de guardarlo en un lugar seco.

La limpieza deja marcas o rayaduras. ¿Qué hacer?

Las marcas rayadas pueden indicar una boquilla obstruida o desgastada. Limpie o reemplace las boquillas. Si la superficie está rayada, reduzca la velocidad de limpieza y no deje la máquina estacionaria en el mismo lugar.

¿Puedo usar el limpiador de superficie en una superficie inclinada?

El producto está diseñado para superficies planas. El uso en pendiente puede comprometer la estabilidad y la eficacia. No se recomienda usarlo en superficies no planas.

¿Cómo guardar el limpiador de superficie después de cada uso?

Limpie toda la suciedad debajo de la carcasa y los rodillos. Verifique que ninguna pieza esté floja o dañada. Guarde el aparato en un lugar seco y seguro, fuera del alcance de los niños.

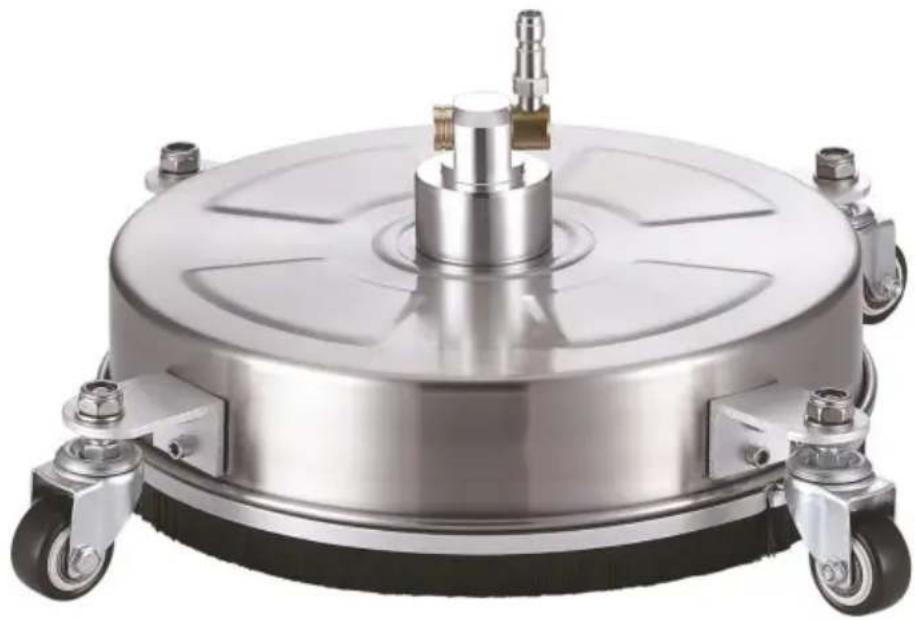

MANUAL DE USUARIO QD-XDP09 Vevor

LIMPIADOR DE SUPERFICIES CON HIDROLAVADORA

MODELO: QD-XDP08 \ QD-XDP09

MODELO: QD-XDP08 \ QD-XDP09

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INTRODUCCIÓN

¡Felicitaciones por la compra de su nueva limpiadora rotativa de superficies!

Puede estar seguro de que esta limpiadora fue construida y diseñada pensando en la calidad y el rendimiento. Cada componente ha sido probado rigurosamente para garantizar un alto nivel de aceptación. Este limpiador de superficies está diseñado para la limpieza a alta presión de diversas superficies al aire libre, como concreto, asfalto, caminos con adoquines, terrazas de piscinas, etc. ¡Conecte el limpiador de superficies giratorio a su hidrolavadora, apriete el gatillo y camine detrás para una limpieza rápida y eficiente!

PRESUPUESTO

Presión máxima ( PSI /BAR)	4000 / 276
mínima (PSI/BAR )	15 00 / 104
Caudal máximo Tasa (gal/min)	4

IMPORTANTE INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

Lea y comprenda todas las instrucciones. No seguirlas puede provocar lesiones graves o daños a la propiedad.

- Las advertencias, precauciones e instrucciones de este manual no pueden cubrir todas las posibles condiciones o situaciones que podrían ocurrir. Tenga sentido común y precaución al utilizar esta herramienta. Tenga siempre en cuenta el medio ambiente y asegúrese de que la herramienta se utilice de forma segura.

responsablemente.

• No permita que otras personas operen o ensamblen el producto hasta que hayan leído este manual y hayan comprendido completamente cómo funciona.
• No modifique este producto de ninguna manera. Cualquier modificación no autorizada puede afectar su funcionamiento o seguridad, y podría afectar su vida útil.
• Existen aplicaciones específicas para las cuales fue diseñado el producto.

- Utilice la herramienta adecuada para el trabajo. NO intente forzar equipos pequeños para que realicen el trabajo de equipos industriales grandes. Hay ciertas aplicaciones para las que este equipo fue diseñado. Funcionará mejor y con mayor seguridad con la capacidad para la que fue diseñado. NO utilice este equipo para un fin distinto al previsto.

SEGURIDAD EN EL ÁREA DE TRABAJO

- Inspeccione el área de trabajo antes de cada uso. Mantenga el área de trabajo limpia, seca, ordenada y bien iluminada. Las áreas de trabajo desordenadas, húmedas u oscuras pueden causar lesiones. Usar el producto en áreas de trabajo confinadas puede exponerlo a una proximidad peligrosa con otras herramientas de corte y piezas giratorias.

- No utilice el producto donde exista riesgo de incendio o explosión; por ejemplo, en presencia de líquidos, gases o polvo inflamables. El producto puede generar chispas que podrían encender líquidos, gases o polvo inflamables.

- No permita que el producto entre en contacto con una fuente eléctrica. La herramienta no está aislada y el contacto provocará una descarga eléctrica.

- Mantenga a los niños y a las personas cercanas alejados del área de trabajo mientras utiliza la herramienta. No permita que los niños manipulen el producto.

- Tenga cuidado con todas las líneas eléctricas, circuitos eléctricos, tuberías de agua y otros peligros mecánicos en su área de trabajo. Algunos de estos peligros pueden estar ocultos a su vista y, si entra en contacto con ellos, podrían causar lesiones personales o daños materiales.

SEGURIDAD PERSONAL

- Manténgase alerta, mire lo que hace y use el sentido común al operar la herramienta. No utilice la herramienta si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar la herramienta puede provocar lesiones personales graves.

- Vístase apropiadamente. No use ropa holgada, objetos colgantes ni joyas. Mantenga su cabello, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el cabello largo pueden quedar atrapados en piezas móviles. Las rejillas de ventilación de la herramienta suelen cubrir piezas móviles y deben evitarse.

• Utilice el equipo de protección personal adecuado cuando sea necesario. Use gafas de seguridad que cumplan con la norma ANSI Z87.1 (gafas de seguridad) con protectores laterales o, cuando sea necesario, una careta. Use una mascarilla antipolvo en condiciones de trabajo polvorientas. También use calzado de seguridad antideslizante, casco, guantes y protección contra el polvo, sistemas de recolección de residuos y protección auditiva cuando corresponda. Esto aplica a todas las personas en el área de trabajo.
• No se estire demasiado. Mantenga una postura firme y el equilibrio en todo momento.
• No utilice la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos.
• Retire las llaves inglesas antes de conectar la herramienta a una fuente de aire o a una fuente de alimentación, o de encenderla. Una llave o una llave inglesa colocadas en una pieza giratoria de la herramienta podrían causar lesiones personales.
• Sujete la pieza de trabajo con abrazaderas o un tornillo de banco en lugar de usar las manos cuando sea posible. Esta medida de seguridad permite operar la herramienta correctamente con ambas manos.

USO Y CUIDADO DEL LIMPIADOR

• No fuerce el limpiador. Las herramientas funcionan mejor y con más seguridad cuando se usan según su diseño. Planifique su trabajo y use la herramienta adecuada.
• Compruebe si hay piezas dañadas antes de cada uso y antes de conectar el aspirador a una hidrolavadora. Verifique cuidadosamente que el limpiador funcione correctamente y realice su función prevista. Reemplace inmediatamente las piezas dañadas o desgastadas. Nunca utilice la aspiradora con una pieza dañada.
• Guarde el limpiador cuando no lo use. Guárdelo en un lugar seco y seguro, fuera del alcance de los niños. Inspeccione el limpiador para comprobar su correcto funcionamiento antes de guardarlo y volver a usarlo.
• Utilice únicamente piezas de repuesto recomendadas por el distribuidor. Piezas que pueden ser adecuadas para un limpiador pueden crear un riesgo de lesiones si se utilizan con otro limpiador.
• Nunca utilice una pieza con una presión de funcionamiento inferior

del limpiador.

• No deje el limpiador desatendido cuando esté presurizado.
• No dé vuelta el limpiador cuando esté presurizado por la conexión de la hidrolavadora en funcionamiento para evitar rociar agua a alta presión que podría causar lesiones personales.

ADVERTENCIAS ESPECÍFICAS DE OPERACIÓN

• NO exceda la capacidad nominal de PSI.
• Mantenga las partes del cuerpo alejadas de los cabezales de las boquillas y de la falda mientras opera la máquina.
• No levante la máquina de la superficie ni apunte los cabezales de boquillas hacia personas mientras esté en funcionamiento.
• Use el equipo de seguridad adecuado, incluidas gafas de seguridad aprobadas según ANSI Z87.1.
• Úselo sólo en superficies duras y niveladas.
• No se deben realizar alteraciones a este producto.
• Solamente se podrán utilizar accesorios y/o adaptadores suministrados por el fabricante.
• No apto para uso de niños ni cerca de ellos.

Lista de piezas
Código	Nombre	Imagen	CAN TIDAD.
1	Limpiador de superficies con hidrolavadora		1
2	Varilla de extensión		2
3	Cinta de teflón		1
4	Juntas tóricas ( grandes )		2
5	Juntas tóricas ( pequeño)		2
6	Boquillas de repuesto		2
7	Aguja de orificio pasant		1

PREPARACIÓN Y OPERACIÓN

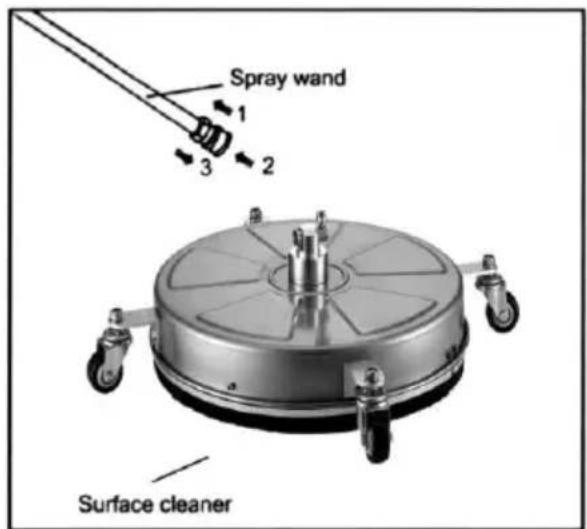

COLOCAR- ARRIBA

1. Tire hacia atrás el collar en el extremo de conexión rápida de va
2. Empuje el limpiador de superficies en su lugar.
3. Empuje el collar hacia adelante, inserte el limpiador de superficies y cierre de liberación. Asegúrese de que el collar se desliza completamente hacia adelante. Tire del limpiador de superficies para asegurarse de que esté firmemente en su lugar.

PREPARACIÓN DE LA SUPERFICIE

1. Limpie cualquier residuo suelto del área a limpiar.
2. Nunca intente limpiar la superficie con objetos que sobresalgan de la superficie que se está limpiando. Golpear cualquier obstáculo elevado durante el funcionamiento dañará la máquina. Si ocurre contacto y se produce vibración al operar la máquina, DETENGA la limpieza y revise la barra rociadora.

PUESTA EN MARCHA

1. Asegúrese de que todas las conexiones sean seguras.
2. Desbloquee el gatillo y apriete el gatillo al iniciar la presión. Arranque
3. El agua comenzará a fluir desde las boquillas del limpiador de superficie. Asegúrese

Las boquillas no están obstruidas y el patrón de pulverización no es errático.

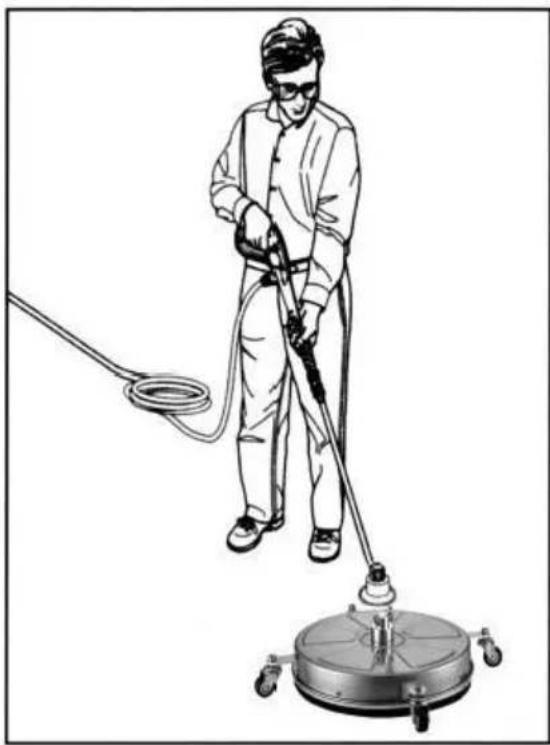

1. Camine lentamente detrás de la unidad, limpiando a medida que avanza. Si se forman rayas, reduzca la velocidad. No permita que la máquina permanezca estacionaria sobre superficies blandas como la madera.

1. Apague la hidrolavadora.
2. Cierre el suministro de agua.
3. Apriete el gatillo de la pistola para aliviar la presión del agua.
4. Desconecte el mango de la hidrolavadora y limpie la unidad. Guarde la unidad en un ambiente seco.

DESPUÉS DE CADA USO

Realice las siguientes inspecciones después de cada uso para limpiar el aspirador y dejarlo listo para el próximo uso.

- Limpie cualquier suciedad o material extraño de debajo de la carcasa y las ruedas. Si es necesario, utilice un paño o esponja para lavar la superficie con limpiador y enjuáguela con agua del grifo.

- Compruebe si hay piezas sueltas o cualquier daño.

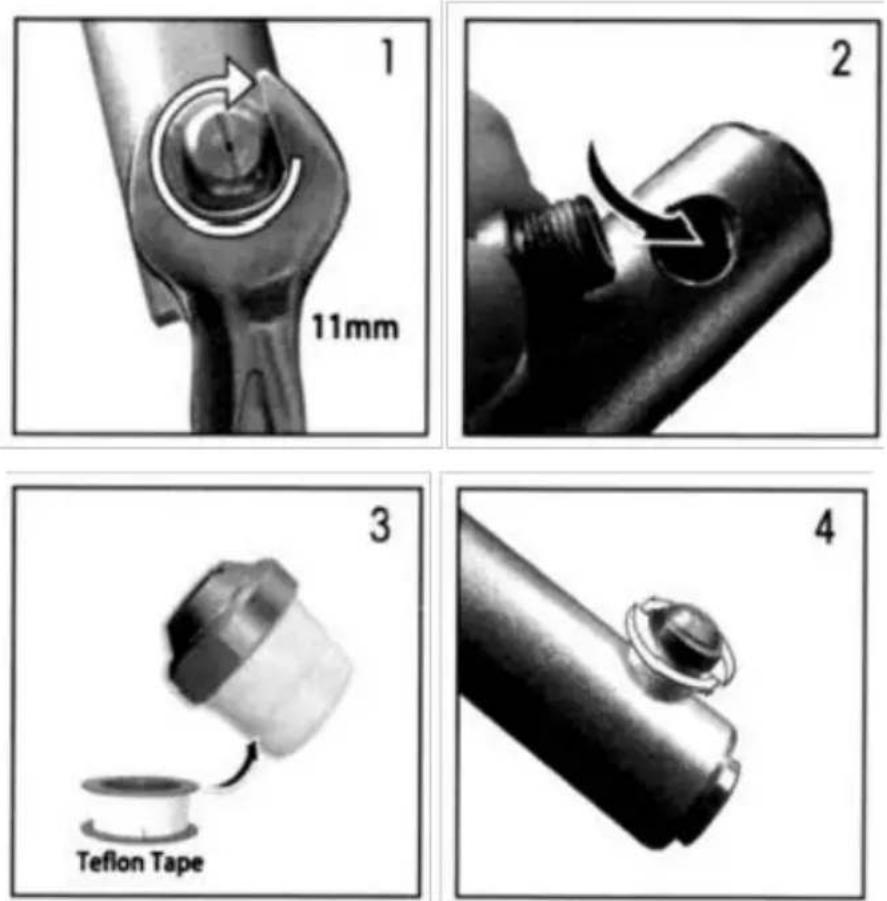

BOQUILLA LIMPIEZA Y REEMPLAZO

1. Retire la boquilla con la llave adecuada (11 mm).
2. Enjuague los agujeros con agua fresca para limpiar las impurezas.
3. Cubra las roscas de las boquillas con la cinta de teflón adjunta.
4. Alinee la abertura de la boquilla y vuelva a instalar las boquillas de la barra rociadora. Apriételas firmemente.

Nota: Si la boquilla es difícil de quitar, caliéntela con un soplador de aire caliente antes de retirarla.

MANTENIMIENTO SUPERIOR

Si la conexión del pivote tiene fugas, cambie las juntas tóricas.

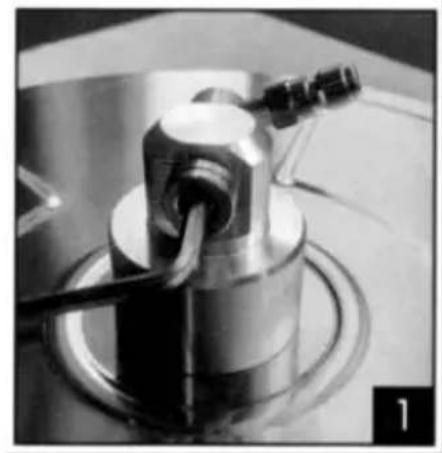

Por favor, consulte los siguientes pasos:

1. Retire el tornillo del cuerpo utilizando una llave hexagonal de 5 mm.
2. Reemplace la junta tórica rota original por juntas tóricas nuevas.
3. Vuelva a instalar el tornillo utilizando una llave hexagonal de 5 mm.

No.	Nombre	Cantidad	No.	Nombre	Cantidad
1	Carcasa del eje	1	9	Anillo de retención para eje D15	1
2	Junta tórica 40,94*2,62	1	10	Collar espaciador	1
3	Resorte de compresión	1	11	rígido de bolas S6302RS	2
4	Junta tórica 5,28*1,78	2	12	Arandela	1
5	Buje de transmisión con brida	1	13	Eje	1
6	Tapa del extremodel eje	1	14	Arandela	1
7	Junta tórica14,2*2,4	1	15	Anillo de seguridad para agujero	1
8	Cojinete	1

SOLUCIÓN DE PROBLEMAS
PROBLEMA	PROBABLE CAUSA	CORRECTIVO ACCIÓN
Piezas faltantes	Dañado paquete	Contacte con nuestro Servi de Atención al Cliente pa obtener ayuda .
Inadecuado limpieza fuerza	No suficiente PSI o lavadora a presión	Asegúrese de que la unio produzca un mínimoHidrolavadora 2.000 PSI
	Boquilla obstruida o desgastada	Limpie o reemplace las boquillas .
La barra rociadora no gir	Defectuoso, anillo elástico desprendido	¡No utilizar!Contacte con nuestro Servi de Atención al Cliente pa obtener ayuda .
	Inestable Conexión la barra rociadora s cayó
	Mal funcionamiento del sello, agua Disparo desde el eslabón giratorio
Vibración excesiva de limpiador de superficies	Boquilla obstruido	Limpie o reemplace las boquillas .
Patrón de limpieza con rayas	Boquilla obstruido	Limpie o reemplace las boquillas .
	Limpieza demasiado rápida	Lento abajo paso .
Arriba fugas	La junta tórica esta rota	Por favor consulte las instrucciones .
