QD-XDP06-L - Limpiador de alta presion Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de superficie rotativo de alta presión
Marca	Vevor
Modelo	QD-XDP06-L
Presión máxima	3000 PSI / 207 bar
Presión mínima	1000 PSI / 69 bar
Caudal máximo	4 galones/min (15,1 L/min)
Conexión de entrada	Conexión rápida 1/4"
Componentes incluidos	Limpiador de superficie, 2 varillas de extensión, cinta de teflón, 2 juntas tóricas grandes, 2 pequeñas, 2 boquillas de repuesto, aguja pasante
Material del chasis	Plástico
Rodamientos	Rodamientos de bolas de ranura profunda
Boquillas	Boquillas de pulverización con rosca, incluidas 2 de repuesto
Cepillo incluido	Sí, cepillo para limpieza
Uso recomendado	Hormigón, asfalto, entradas, adoquines, terrazas de piscina
Montaje	Conectar las varillas mediante conexiones rápidas, usar cinta de teflón para sellar
Precauciones de uso	No usar en ventanas, no permanecer más de 2 segundos en el mismo lugar, verificar el bloqueo de la conexión
Mantenimiento	Usar un filtro de agua, limpiar las boquillas con la aguja, reemplazar las boquillas si están obstruidas

Preguntas frecuentes - QD-XDP06-L Vevor

¿Cómo ensamblar el limpiador de superficie Vevor QD-XDP06-L?

Conecte la primera varilla de extensión (rosca 1/4") a la segunda varilla. Conecte el limpiador de superficie (conexión rápida 1/4") a la primera varilla. Luego, una la segunda varilla a la lanza de su limpiadora de alta presión. Para evitar fugas, asegúrese de que las juntas tóricas estén en su lugar y humedézcalas con un poco de agua o aceite para facilitar el montaje.

¿Qué tipos de superficies puedo limpiar con este limpiador de superficie?

Este limpiador está diseñado para superficies exteriores duras como hormigón, asfalto, entradas, adoquines y terrazas de piscina. Es ideal para una limpieza rápida y uniforme.

¿Cómo usar correctamente el limpiador de superficie?

Conecte la manguera a la limpiadora de alta presión y enciéndala. Camine lentamente detrás del limpiador empujándolo hacia adelante. No permanezca más de 2 segundos en el mismo lugar para evitar dañar la superficie. Libere la presión presionando el gatillo después de cada uso y bloquee el gatillo cuando el aparato no esté en uso.

¿Qué hacer si aparecen rayas o remolinos en la superficie?

Reduzca la velocidad de avance. Si las marcas persisten, las cerdas de la falda del limpiador pueden estar desgastadas y deben reemplazarse. Contacte al servicio postventa para obtener piezas de repuesto.

¿Cómo limpiar o reemplazar las boquillas obstruidas?

Si una boquilla está obstruida, retírela y límpiela con la aguja pasante incluida, luego enjuague con agua limpia. Si está demasiado dañada, desenrósquela con una llave, alinee la nueva boquilla y apriete firmemente. Use un filtro de agua en línea para evitar obstrucciones.

¿Qué presión máxima soporta este limpiador de superficie?

El limpiador está diseñado para una presión máxima de 3000 PSI (207 bar) y un caudal de 4 galones por minuto. Verifique que su limpiadora de alta presión no exceda estos límites.

¿Cómo evitar fugas durante el uso?

Asegúrese de que las juntas tóricas estén correctamente instaladas y en buen estado. Use la cinta de teflón incluida en las roscas para mejorar el sellado. Humedezca las juntas tóricas antes del montaje.

¿Puedo usar este limpiador en ventanas o superficies frágiles?

No, no se recomienda usarlo en ventanas o superficies delicadas. La alta presión podría romperlas o rayarlas. Resérvelo para superficies duras y resistentes.

¿Qué hacer si el aparato vibra anormalmente durante el uso?

Detenga inmediatamente el uso. Las vibraciones pueden indicar un obstáculo golpeado o un componente dañado. Verifique que no haya residuos atascados e inspeccione las boquillas y la falda. Si el problema persiste, contacte al servicio al cliente.

¿Cómo mantener el limpiador de superficie para prolongar su vida útil?

Después de cada uso, drene cualquier presión residual presionando el gatillo. Limpie las boquillas con la aguja. Almacene el aparato en un lugar seco. Reemplace las juntas tóricas si están desgastadas. Use un filtro de agua para proteger las boquillas.

MANUAL DE USUARIO QD-XDP06-L Vevor

LIMPIADOR DE SUPERFICIES CON HIDROLAVADORA

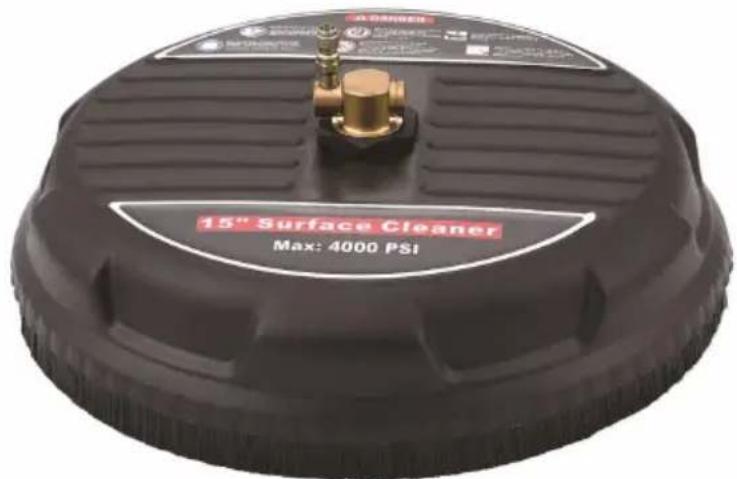

MODELO QD-XDP06 -L

MODELO: QD-XDP06 -L

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INTRODUCCIÓN

¡Felicitaciones por la compra de su nueva limpiadora rotativa de superficies! Puede estar seguro de que esta limpiadora fue construida y diseñada pensando en la calidad y el rendimiento. Cada componente ha sido rigurosamente probado para garantizar el alto nivel de aceptación. Este limpiador de superficies está diseñado para la limpieza a alta presión de una variedad de superficies al aire libre, como concreto, asfalto,

adoquines, pasarelas, cubiertas de piscinas, etc. Simplemente conecte el limpiador de superficies giratorio a su hidrolavadora, apriete el gatillo y camine detrás para una limpieza rápida y eficiente.

PRESUPUESTO
Máx. Presión (PSI/BAR)	3.000 / 2 07
Mínimo. Presión (PSI/BAR)	1, 0 00 / 69
Caudal máximo Tasa (gal/min)	4

Lista de piezas
Código	Nombre	Imagen	CANTIDAD.
1	Limpiador de superficies con hidrolavadora		1
2	Varilla de extensión		2
3	Cinta de teflón		1
4	Juntas tóricas ( grandes )		2
5	Juntas tóricas ( pequeñas )		2
6	Boquillas de repuesto		2

7

Aguja de orificio pasante

1

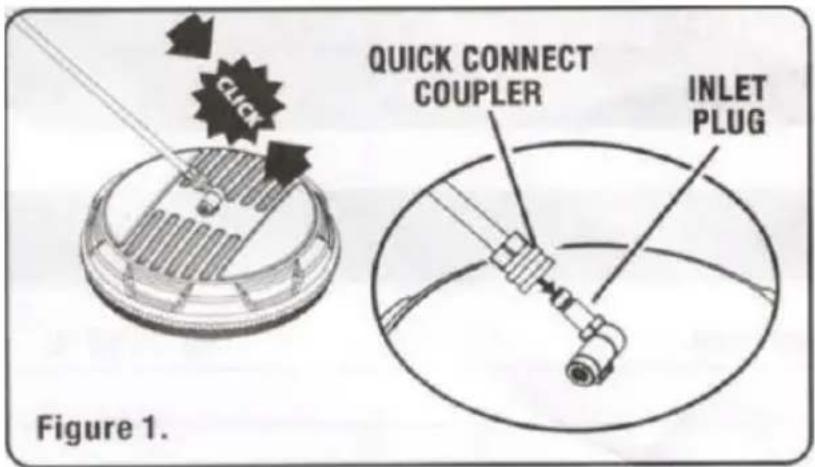

Ensamblar (Figura 1.)

1. Conecte la varilla de la primera sección (rosca de 1/4") a la varilla de la segunda sección.
2. Conecte el limpiador de superficies (enchufe rápido de 1/4") a la varilla de la primera sección (enchufe rápido de 1/4").
3. Conecte la varilla de la segunda sección a la varilla original que viene con la hidrolavadora.

NOTA:

1. Para evitar fugas, asegúrese de que la junta tórica esté separada antes de usar.
2. Para conectar fácilmente las varillas de sección, sumerja un poco de agua o aceite en las juntas tóricas negras en el extremo de las varillas de sección. Luego, conecte ambas varillas de sección.

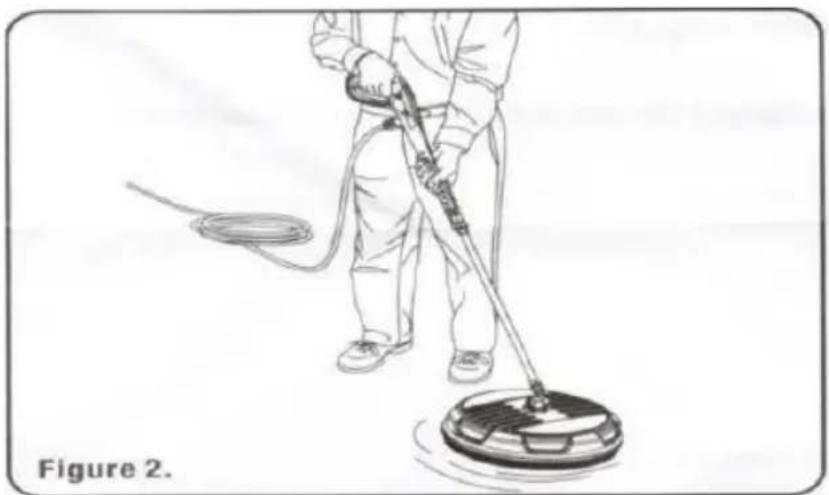

Operación (Figura 2.)

1. Conecte la manguera a la hidrolavadora y enciéndala.
2. Camine lentamente detrás del limpiador mientras limpia hacia adelante.

NOTA: Si se forman rayas o remolinos, reduzca la velocidad. Si persisten, es posible que las cerdas del faldón del limpiador de superficies estén desgastadas y deban reemplazarse.

NOTA: Apriete siempre el gatillo de la pistola para liberar inmediatamente cualquier presión residual. Después de usar, active el seguro del gatillo cuando no lo use.

PRECAUCIÓN

1. Alta presión en la zona de limpieza de superficies. Riesgo de lesión si el limpiador de superficies está mal bloqueado. Asegúrese de oír el clic al insertar la punta del limpiador de superficies en la conexión rápida.
2. Tire del limpiador de superficies para asegurarse de que esté colocado correctamente antes de operar su unidad.
3. Golpear cualquier obstáculo mientras utiliza el limpiador de superficies puede dañar la unidad. Si esto ocurre, provoca vibraciones al operar la hidrolavadora. Deje de usarla inmediatamente. Seguir operando la unidad podría causar lesiones graves.
4. No usar sobre ventanas. No pasar sobre esquinas independientes.
5. Nunca opere en la misma área por más de 2 segundos, ya que pueden producirse daños.
6. El limpiador de superficies no es adecuado para fregar ni restregar.

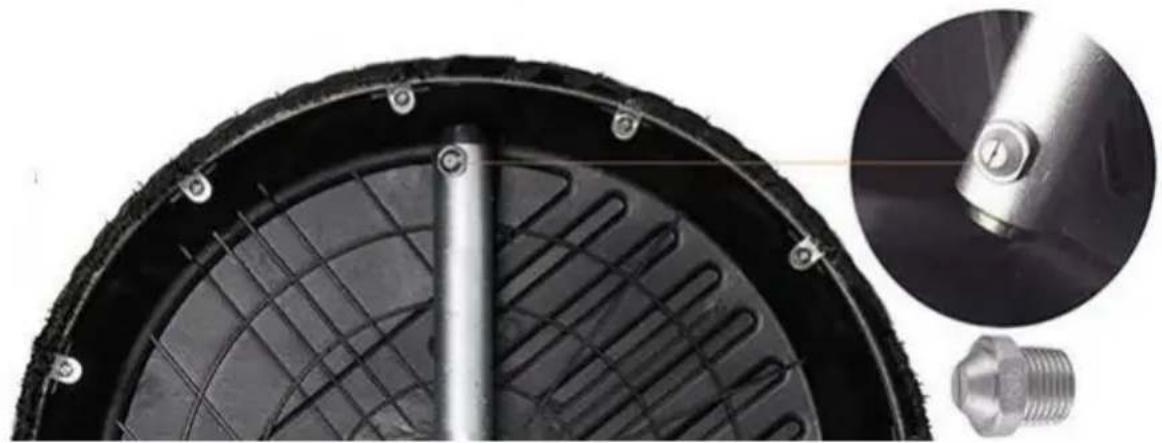

Cómo cambiar la boquilla del limpiador de superficies

1. Utilice un filtro de agua en línea para evitar que la boquilla quede bloqueada por arena u otros residuos.
2. Si está bloqueada, retire la boquilla, límpiela con una aguja y enjuáguela con agua fresca.

Si la boquilla está muy obstruida y no funciona, con una llave inglesa del tamaño adecuado, retírela de la barra rociadora. Alinee la abertura de la boquilla y vuelva a instalar la nueva boquilla en la barra rociadora.

Apriétela firmemente.

Número	Nombre	Cantidad
1	Eje horizontal	1
2	Acoplamiento de conexión rápida	1
3	Junta tórica	2
4	Carcasa del cojinete	1
5	Tapa del cojinete	1
6	Tornillo de cabeza plana con hexágono ir	1
7	Primavera	1
8	Junta tórica	1
9	Cartucho de válvula	1
10	Anillo de seguridad para eje	1
11	Rodamiento rígido de bolas	1
12	Azulejo de cerámica	1
13	Eje	1
14	Anillo de seguridad para agujero	1
15	Tuerca	2
16	Chasis de plástico	1
17	Tapón de tubo con cabeza hexagona	2
18	274Varilla giratoria	1
19	Boquilla de pulverización con rosca	2
20	Cepillar	1
