Tipo di prodotto	Pulitore di superficie rotante ad alta pressione
Marca	Vevor
Modello	QD-XDP06-L
Pressione massima	3000 PSI / 207 bar
Pressione minima	1000 PSI / 69 bar
Portata massima	4 galloni/min (15,1 L/min)
Connessione di ingresso	Raccordo rapido 1/4"
Componenti inclusi	Pulitore di superficie, 2 aste di prolunga, nastro Teflon, 2 O-ring grandi, 2 piccoli, 2 ugelli di ricambio, ago passante
Materiale del telaio	Plastica
Cuscinetti	Cuscinetti a sfere a gola profonda
Ugelli	Ugelli di spruzzo con filettatura, inclusi 2 di ricambio
Spazzola inclusa	Sì, spazzola per pulizia
Utilizzo consigliato	Calcestruzzo, asfalto, vialetti, pavimenti, terrazze piscina
Montaggio	Collegare le bacchette con raccordi rapidi, usare nastro Teflon per tenuta
Precauzioni d'uso	Non utilizzare su finestre, non rimanere più di 2 secondi nello stesso punto, verificare il blocco del raccordo
Manutenzione	Utilizzare un filtro acqua, pulire gli ugelli con l'ago, sostituire gli ugelli se ostruiti

Domande frequenti - QD-XDP06-L Vevor

Come assemblare il pulitore di superficie Vevor QD-XDP06-L?

Collegare la prima asta di prolunga (filettatura 1/4") alla seconda asta. Collegare il pulitore di superficie (presa rapida 1/4") alla prima asta. Quindi, collegare la seconda asta alla lancia del vostro pulitore ad alta pressione. Per evitare perdite, assicurarsi che gli O-ring siano in posizione e inumidirli con un po' d'acqua o olio per facilitare il montaggio.

Quali tipi di superfici posso pulire con questo pulitore di superficie?

Questo pulitore è progettato per le superfici esterne dure come calcestruzzo, asfalto, vialetti, pavimenti e terrazze piscina. È ideale per una pulizia rapida e uniforme.

Come utilizzare correttamente il pulitore di superficie?

Collegare il tubo al pulitore ad alta pressione e avviarlo. Camminare lentamente dietro al pulitore spingendolo in avanti. Non rimanere più di 2 secondi nello stesso punto per evitare di danneggiare la superficie. Rilasciare la pressione premendo il grilletto dopo ogni utilizzo e bloccare il grilletto quando l'apparecchio non è in uso.

Cosa fare se compaiono graffi o vortici sulla superficie?

Rallentare l'avanzamento. Se i segni persistono, le setole della gonna del pulitore potrebbero essere usurate e devono essere sostituite. Contattare il servizio post-vendita per ottenere pezzi di ricambio.

Come pulire o sostituire gli ugelli ostruiti?

Se un ugello è ostruito, rimuoverlo e pulirlo con l'ago passante fornito, quindi risciacquare con acqua pulita. Se è troppo danneggiato, svitarlo con una chiave, allineare il nuovo ugello e serrare saldamente. Utilizzare un filtro acqua in linea per evitare ostruzioni.

Quale pressione massima supporta questo pulitore di superficie?

Il pulitore è progettato per una pressione massima di 3000 PSI (207 bar) e una portata di 4 galloni al minuto. Verificare che il vostro pulitore ad alta pressione non superi questi limiti.

Come evitare perdite durante l'uso?

Assicurarsi che gli O-ring siano correttamente installati e in buone condizioni. Utilizzare il nastro Teflon fornito sulle filettature per migliorare la tenuta. Inumidire gli O-ring prima del montaggio.

Posso usare questo pulitore su finestre o superfici fragili?

No, è sconsigliato utilizzarlo su finestre o superfici delicate. L'alta pressione potrebbe romperle o graffiarle. Riservarlo per superfici dure e resistenti.

Cosa fare se l'apparecchio vibra in modo anomalo durante l'uso?

Interrompere immediatamente l'uso. Le vibrazioni possono indicare un ostacolo urtato o un componente danneggiato. Verificare che non vi siano detriti incastrati e ispezionare gli ugelli e la gonna. Se il problema persiste, contattare il servizio clienti.

Come manutenere il pulitore di superficie per prolungarne la durata?

Dopo ogni utilizzo, scaricare la pressione residua premendo il grilletto. Pulire gli ugelli con l'ago. Conservare l'apparecchio in un luogo asciutto. Sostituire gli O-ring se usurati. Utilizzare un filtro acqua per proteggere gli ugelli.

MANUALE UTENTE QD-XDP06-L Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

INTRODUZIONE

Congratulazioni per l'acquisto del tuo nuovo pulitore rotante per superfici. Puoi star certo che questo pulitore è stato progettato e costruito pensando alla qualità e alle prestazioni. Ogni componente è stato rigorosamente testato per garantire un elevato livello di accettazione.

Questo pulitore per superfici è progettato per la pulizia ad alta pressione di una varietà di superfici esterne come cemento, asfalto, marciapiedi in

pietra, ponti per piscine ecc. Basta collegare la superficie rotante alla idropulitrice, premi il grilletto e cammina dietro per una pulizia rapida ed efficiente!

SPECIFICHE
Massimo . Pressione (PSI/BAR)	3.000 / 2 07
Min . Pressione (PSI/BAR)	1, 0 00 / 69
Portata massima Portata (gal/min)	4

Elenco delle parti
Codice	Nome	Immagine	QUANTITÀ
1	Pulitore di superfici con idropulitrice		1
2	Asta di prolunga		2
3	Nastro in teflon		1
4	O-ring ( grandi )		2
5	O-ring ( piccoli )		2
6	Ugelli di ricambio		2

7

Ago passante

1

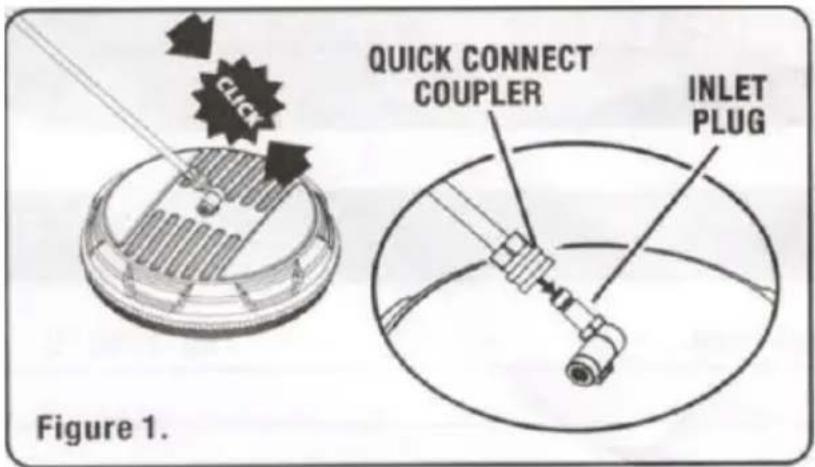

Assemblaggio (Figura 1.)

1. Collegare la prima sezione della bacchetta (filettatura da 1/4") alla seconda sezione della bacchetta.
2. Collegare il pulitore di superficie (attacco rapido da 1/4") alla prima sezione della lancia (attacco rapido da 1/4").
3. Collegare la seconda sezione della lancia alla lancia originale fornita con l'idropulitrice.

NOTA:

1. Per evitare perdite, assicurarsi che l'O-ring sia rimosso prima dell'uso.
2. Per collegare facilmente le aste di sezione, immergere un po' d'acqua o d'olio negli O-ring neri all'estremità delle aste di sezione. Quindi collegare entrambe le aste di sezione.

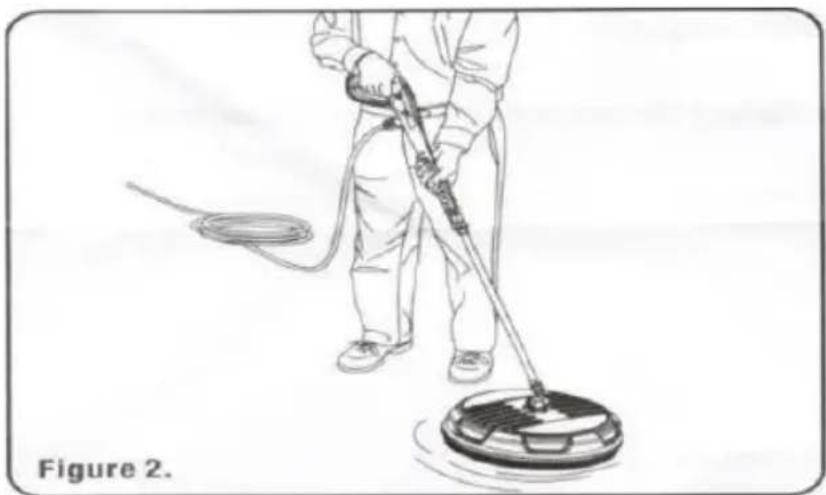

Funzionamento (Figura 2.)

1. Collegare il tubo flessibile all'idropulitrice e avviare l'idropulitrice.
2. Camminare lentamente dietro la macchina per la pulizia in avanti. NOTA: se si verificano striature o vortici, rallentare. Se le striature persistono, le setole della gonna del pulitore per superfici potrebbero essere usurate e dover essere sostituite.

NOTA: premere sempre il grilletto della pistola per rilasciare immediatamente qualsiasi pressione residua dopo l'uso. Inserire il blocco del grilletto quando non in uso.

ATTENZIONE

1. Alta pressione nell'area di pulizia delle superfici. Rischio di lesioni causato da un bloccaggio non corretto della punta della spazzola. Assicurarsi di sentire il "clic" quando si inserisce la punta della spazzola nell'attacco rapido.
2. Tirare il pulitore di superficie per assicurarsi che sia posizionato correttamente prima di utilizzare l'unità.
3. Colpire qualsiasi ostacolo sollevato mentre si utilizza il detergente per superfici può danneggiare l'unità. Se il contatto si verifica e provoca vibrazioni durante il funzionamento dell'idropulitrice, interromperne immediatamente l'uso. Continuare a utilizzare l'unità potrebbe causare gravi lesioni.
4. Non utilizzare sulle finestre. Non passare sugli angoli isolati.
5. Non utilizzare mai nella stessa area per più di 2 secondi, altrimenti potrebbero verificarsi danni.
6. Il detergente per superfici non è adatto per strofinare o strofinare.

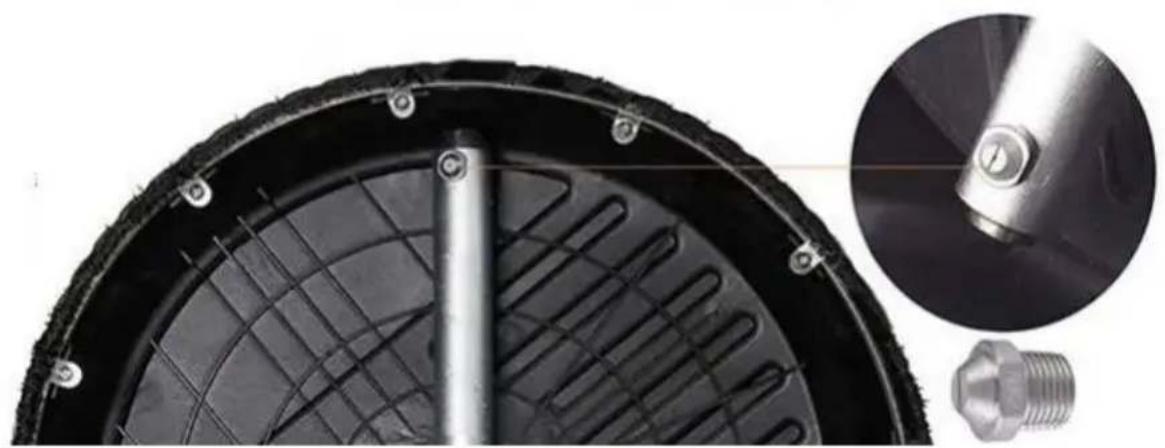

Come sostituire l'ugello per il detergente per superfici.

1. Utilizzare un filtro in linea per evitare che l'ugello venga bloccato da sabbia o altri detriti.
2. Se ostruito, rimuovere l'ugello, pulirlo con l'ago e risciacquare con acqua fresca.

Se l'ugello è gravemente bloccato e non funziona, utilizzando una chiave di dimensioni appropriate, rimuovere l'ugello dalla barra di spruzzatura.

Allineare l'apertura dell'ugello, reinstallare il nuovo ugello sulla barra di spruzzatura. Serrarlo saldamente.

Numero	Nome	Quantità
1	Asse orizzontale	1
2	Giunto a innesto rapido	1
3	O-ring	2
4	Alloggiamento del cuscinetto	1
5	Cappello del cuscinetto	1
6	Vite a testa cilindrica con esagono inca	1
7	Primavera	1
8	O-ring	1
9	Cartuccia della valvola	1
10	Anello elastico per albero	1
11	Cuscinetto a sfere a gola profonda	1
12	Piastrelle di ceramica	1
13	Lancia	1
14	Anello elastico per foro	1
15	Noce	2
16	Telaio in plastica	1
17	Tappo per tubo con esagono incassa	2
18	274Asta rotante	1
19	Ugello a spruzzo con filettatura	2
20	Spazzola	1
