QD003 - Équipement de fitness Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine d'inversion (table d'inversion)
Marque	Vevor
Modèle	QD003 (compatible QD001, QD002)
Charge maximale	136 kg (300 lb)
Dimensions (L×l×h)	1200 × 690 × 1640 mm
Poids net	19.6 kg
Couleurs disponibles	Bleu/Noir, Orange/Noir, Rouge/Noir (bicolore)
Matériaux	Acier, mousse EVA, revêtement en PVC
Angle d'inversion	Réglable (via loquets à ressort)
Réglages	Longueur du tube de jambe réglable (court et long), repose-tête ajustable
Sécurité	Goupilles de verrouillage, loquets à ressort, sangles de tension et de sécurité
Assemblage requis	Oui, avec pièces et outils fournis (clés 14-17)
Entretien	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs. Vérifier régulièrement le serrage des boulons.
Garantie	1 an contre les défauts de fabrication (hors pièces consommables)
Usage prévu	Thérapie par inversion pour soulager le dos, étirement musculaire
Spécificités	Double tube de liaison, coussins rembourrés pour jambes et nuque, mousses de protection

FOIRE AUX QUESTIONS - QD003 Vevor

Quel est le poids maximal supporté par la table d'inversion Vevor QD003 ?

La charge maximale est de 136 kg (300 lb). Assurez-vous de ne pas dépasser cette limite pour éviter tout risque de dommage ou de blessure.

Comment assembler la table d'inversion QD003 ?

Suivez les étapes d'installation fournies dans le manuel. Commencez par assembler les supports (pièces 1 et 2) avec des vis M8 et des rondelles, puis fixez les tubes de liaison, les poignées et les coussins. Utilisez la clé fournie (14-17 mm) pour serrer les boulons. Consultez le diagramme de répartition pour identifier chaque pièce.

Comment régler la hauteur des tubes de jambes ?

Insérez la pièce de réglage des jambes (longue ou courte) dans la connexion arrière, ajustez à la longueur souhaitée, puis fixez-la avec la goupille circulaire et le loquet à ressort. Assurez-vous que le loquet s'enclenche correctement pour garantir la sécurité.

La table d'inversion est-elle sécurisée ?

Oui, elle est équipée de dispositifs de sécurité : goupilles de verrouillage, loquets à ressort et sangles de tension. Vérifiez toujours que toutes les fixations sont bien serrées avant chaque utilisation. Ne l'utilisez pas si des pièces sont desserrées ou endommagées.

Comment nettoyer les coussins de la table ?

Nettoyez les coussins avec un chiffon doux et humide et un détergent doux. Ne les immergez pas dans l'eau. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement en PVC. Laissez sécher à l'air libre.

Quels outils sont fournis avec la table ?

Le kit comprend une clé à douille 14-17 mm (pièce 31) pour l'assemblage. Les vis, rondelles et écrous nécessaires sont également inclus. Aucun outil supplémentaire n'est requis.

Quelle est la durée de la garantie ?

La garantie est de 1 an contre les défauts de fabrication et de matériaux, à compter de la date d'expédition. Les pièces consommables (mousses, sangles) ne sont pas couvertes. Contactez le support technique Vevor pour toute réclamation.

Peut-on utiliser la table pour des étirements autres que l'inversion ?

Oui, la table permet différents angles d'inversion (réglables via les loquets). Vous pouvez l'utiliser pour des étirements du dos, des abdominaux ou des exercices de flexion. Consultez votre médecin avant de commencer tout programme d'exercice.

Que faire si une pièce est manquante ou endommagée ?

Contactez le support technique Vevor à l'adresse www.vevor.com/support. Fournissez le numéro de modèle (QD003) et la liste des pièces manquantes. Ils vous enverront les pièces de rechange gratuitement sous garantie.

Comment plier ou ranger la table d'inversion ?

La table peut être partiellement démontée pour le rangement. Retirez les goupilles de verrouillage pour séparer les tubes principaux. Pliez les sangles et rangez les pièces dans un endroit sec. Gardez hors de portée des enfants lorsqu'elle n'est pas utilisée.

MODE D'EMPLOI QD003 Vevor

Support technique et Garantie électronique

Nous continuons à nous engager à vous fournir des outils compétitifs prix.

"Sauvegarder Moitié", "Moitié Prix" ou toute autre expression similaire utilisé par nous seulement

représente une estimation des économies que vous pourrait bénéficier de l'achat de certains outils

avec nous par rapport à la grandes marques et ne fait pas nécessairement signifier à

couvrent toutes les catégories d' outils que nous proposons. Vous êtes gentiment rappelé à vérifier

Soyez prudent lorsque vous passez une commande avec nous si vous sont en fait économie moitié

en comparaison avec les meilleurs majors marques.

MODÈLE : QD001, QD002, QD003

Avoir produit Des questions ? Besoin technique soutien? S'il te plaît sentir gratuit à contact nous:

Support technique et Certificat de garantie

électronique

C'est l'original instruction, s'il vous plaît lisez tout manuel instruct soigneusement avant de l'utiliser. VEVOR se réserve une interpr claire de notre manuel d'utilisation. L'apparence du produit doit soumis à la

produit vous reçu. S'il te plaît, pardonne nous que nous ne le

je vous informe à nouveau s'il y a des mises à jour technolog logicielles sur notre produit.

Préface

Tout d'abord, laissez-nous exprimer nos sincères remerciements à nos clients qui ont acheté notre équipement. Ce manuel est destiné au se client pour faire mieux Écrit avec cet équipement. J'espère que les pr et services de l'entreprise vous apporteront le canal courtoisie.

Faites attention

Ce produit doit être utilisé en stricte conformité avec la méthode d'util de ce manuel. L'utilisation abusive de toute autre méthode causée par mauvaise utilisation. La Société ne donne aucune garantie d'aucune so compris (mais sans s'y limiter) la qualité marchande offerte à la Socié des fins particulières. Garanties implicites d'adéquation.

La société décline toute responsabilité. La société ne sera pas respon des erreurs contenues dans ce document, ni des dommages accidente consécutifs.

résultant de la fourniture, de l'exécution réelle ou de l'utilisation de ce manuel.

Ce manuel contient des informations exclusives protégées par la loi sur brevets. Tous droits réservés

réservé. Sans le consentement écrit de la Société, ce manuel ne peu photocopié, copié ou traduit en tout ou en partie dans une autre lang. Le contenu du manuel peut être modifié sans préavis de l'utilisateur.

Responsabilité du fabricant

La Société ne sera tenue responsable de la sécurité et de la fiabilité performances de l'équipement que si l'opération de montage, de retour

l'amélioration et l'entretien sont effectués par du personnel agréé par l

Entreprise, l'équipement électrique concerné est conforme aux normes nationales et l'équipement est utilisé conformément aux instructions d'utilisation.

Garantie

Procédé de fabrication et matières premières : La Société garantit que L'équipement (à l'exception des pièces) est en état d'utilisation et de réparation régulier, exempt de

défauts de fabrication et de matières premières pendant un an à com la date d'expédition. Aucune de nos inspections n'est parfaite

1. Précautions

1.1 Précautions d'emploi Avertissement:

1. Si le équipement se sent lâche, tombe ou est endommagé, s'il plaît obtenir dans touche avec l'entreprise dans le temps;
2. Gardez la zone de travail propre et bien éclairée. Encombré ou sombre domaines inviter accidents.
3. Gardez les enfants et les spectateurs loin alors que en fonctionner distractions volonté te faire perdre le contrôle.
4. Restez vigilant, montre quoi toi sont faire et utiliser commun sens quand en fonctionnement le équipement. Faire pas utiliser le équipeme pendant toi sont fatigués ou sous le influence de drogues, alcool ou médicament.. Un moment de inattention lors de l'utilisation de l'équipement peut entraîner de graves personnel blessure.
5. Robe correctement. Faire pas porter lâche vêtements ou des bijoux Garder ton cheveux, vêtements et gants loin de mobile parties. Vêtem amples bijoux ou long les cheveux peuvent être attrapé dans mobile
6. Stocker l'équipement inutilisé dehors de atteindre de enfants et seulement permettre personnes familier avec l'équipement pour utiliser il. Cet outil est dangereux dans le mains de non formé utilisateurs.
7. S'il vous plaît ne pas utiliser ce appareil après boire alcool ou prendre médicament.

SAUVEZ-LES INSTRUCTIONS

Raccord de tuyau de produit paramètres

produit nom	Machine inversée
Modèle	QD 001
Max charger	300 livres
Taille du produit L x l x	1200X690X1640mm
Poids du produit	19.6 kg
Couleur	Bleu Noir Double Pinyin/Orange Noir Double Pinyin/Noir Rouge Double Pinyin

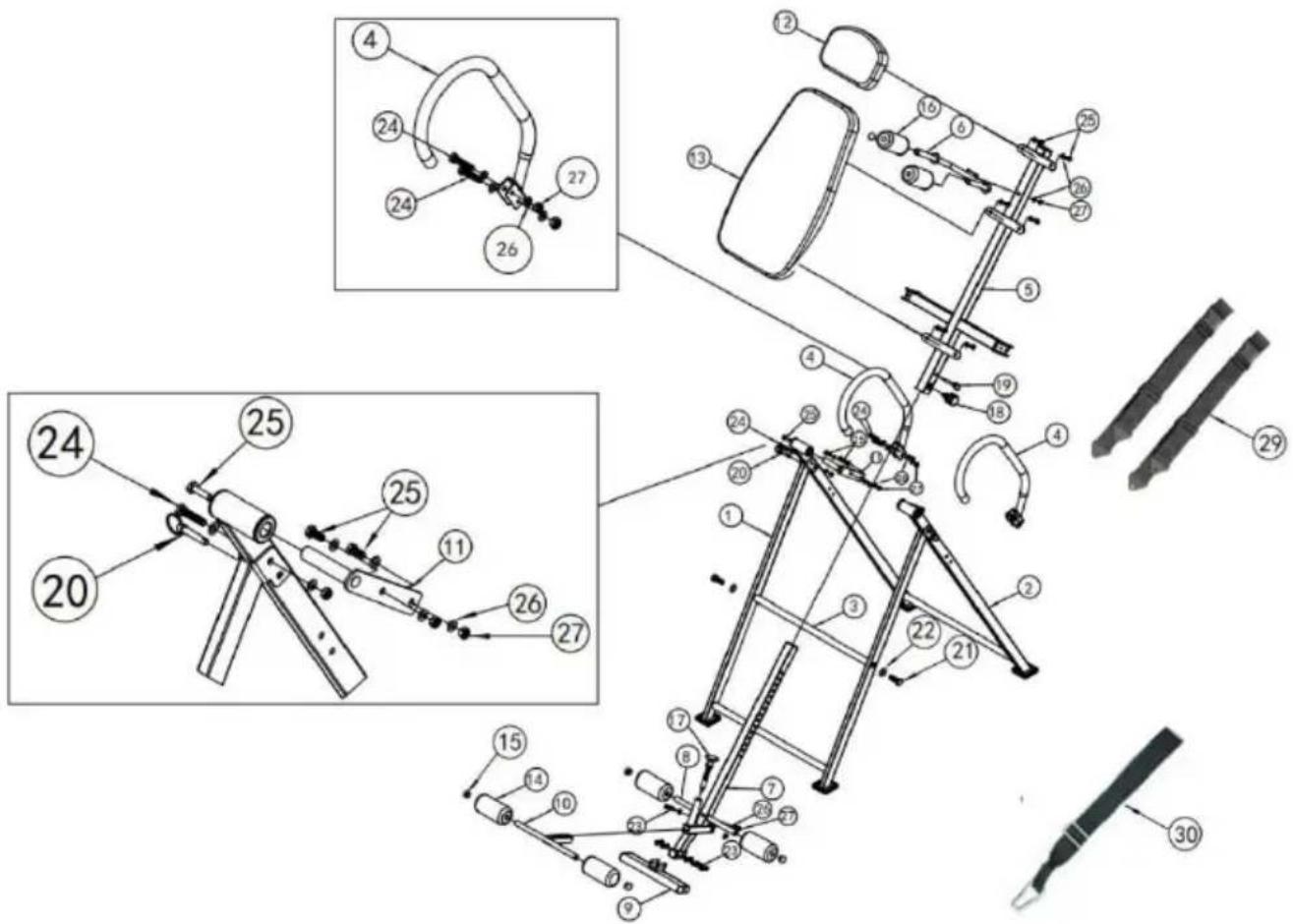

Diagramme de répartition du produit

PARTIES LISTE
NOMBRE	DESCRIPTION	QUANTITÉ
1	Soutien	1
2	Soutien	1
3	De liaison tuyau	1
4	Poignée	2
5	Connexion arrière	1
6	coude tampon	1
7	Réglage des jambes (long)	1
8	Coussin pour les jambes tube	1
9	Pieds de page	1
10	Réglage des jambes (court)	1
11	Connector	2
12	Coussin de nuque	1
13	Support	1
14	Mousse	4
15	Circulaire prise	4
16	Mousse	2
17	Printemps loquet M 2	2
18	Printemps loquet M 1	1
19	Anneau verrouillage épingle	1
20	Anneau verrouillage épingle	2
21	BOULON M 10*30	2
22	RONDELLES M 10	2
23	BOULON M 8*50	3
24	BOULON M 8*40	6
25	BOULON M 8*20	12
26	RONDELLES M8	31
27	NOIX M 8	14
28	RONDELLES M8	6
29	Sangles	2
30	Sangle de tension	1
31	14-17 ouvert - fin clé	2

Étapes d'installation

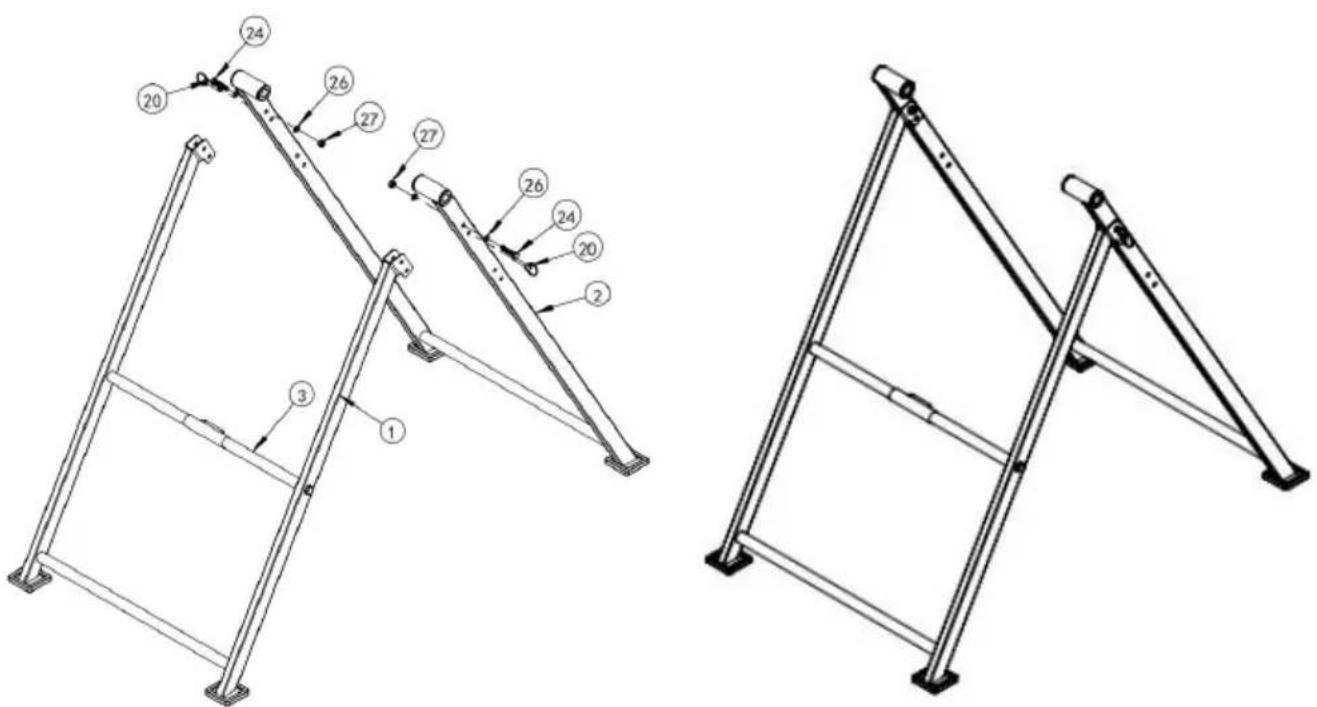

1. Assemblez les composants 1 et 2 à l'aide de vis M8 (24), de rondelles M8 (26) et d'écrous de blocage M8 (27).
2. Utilisez la goupille circulaire (20) pour assembler les composants 2.

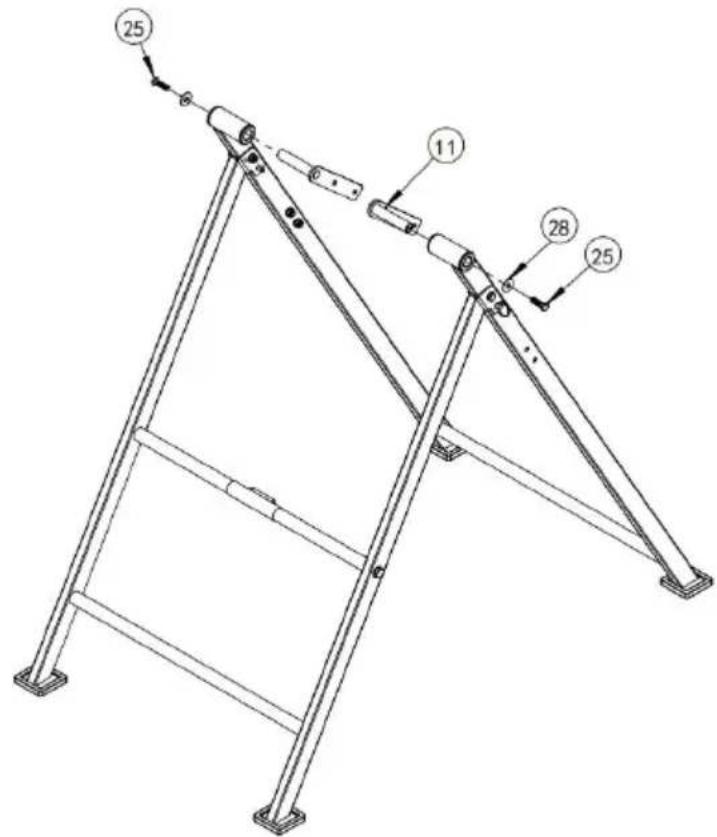

1. Utilisez des vis M8 * 20 (25) et une rondelle φ 8 (28) pour le composant 11 au composant 2.

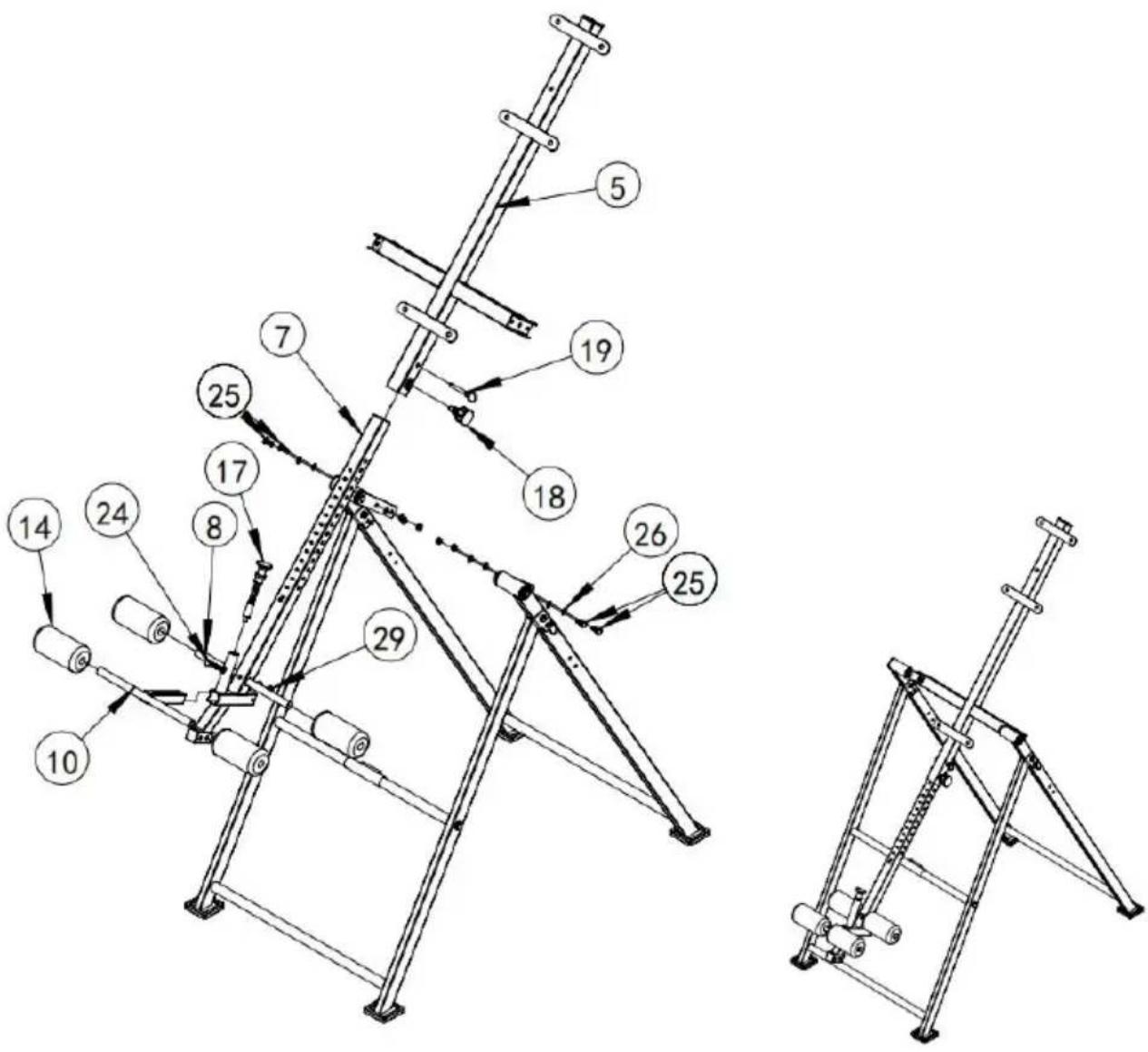

1. Fixez les 5e et 11e composants avec des vis M8 * 20 (25), 2 rondelles (26) et 1 écrou de blocage M8 (27).

2. Insérez le composant 7 dans le composant 5, ajustez la longue appropriée, puis fixez-le avec une goupille circulaire (19) et une go à ressort (18).

3. Insérez le composant 8 dans le composant 7 et fixez-le avec c M8 * 40 (24), 2 * 8 rondelles (26) et 1 écrou de blocage M8 (2

4. Assemblez la mousse n° 14 avec la mousse n° 8.

5. Insérez le composant 10 dans le composant 7 et ajustez sa po puis fixez-le avec la goupille M20 (17).

6. Assemblez la 14ème mousse avec le 10ème composant.

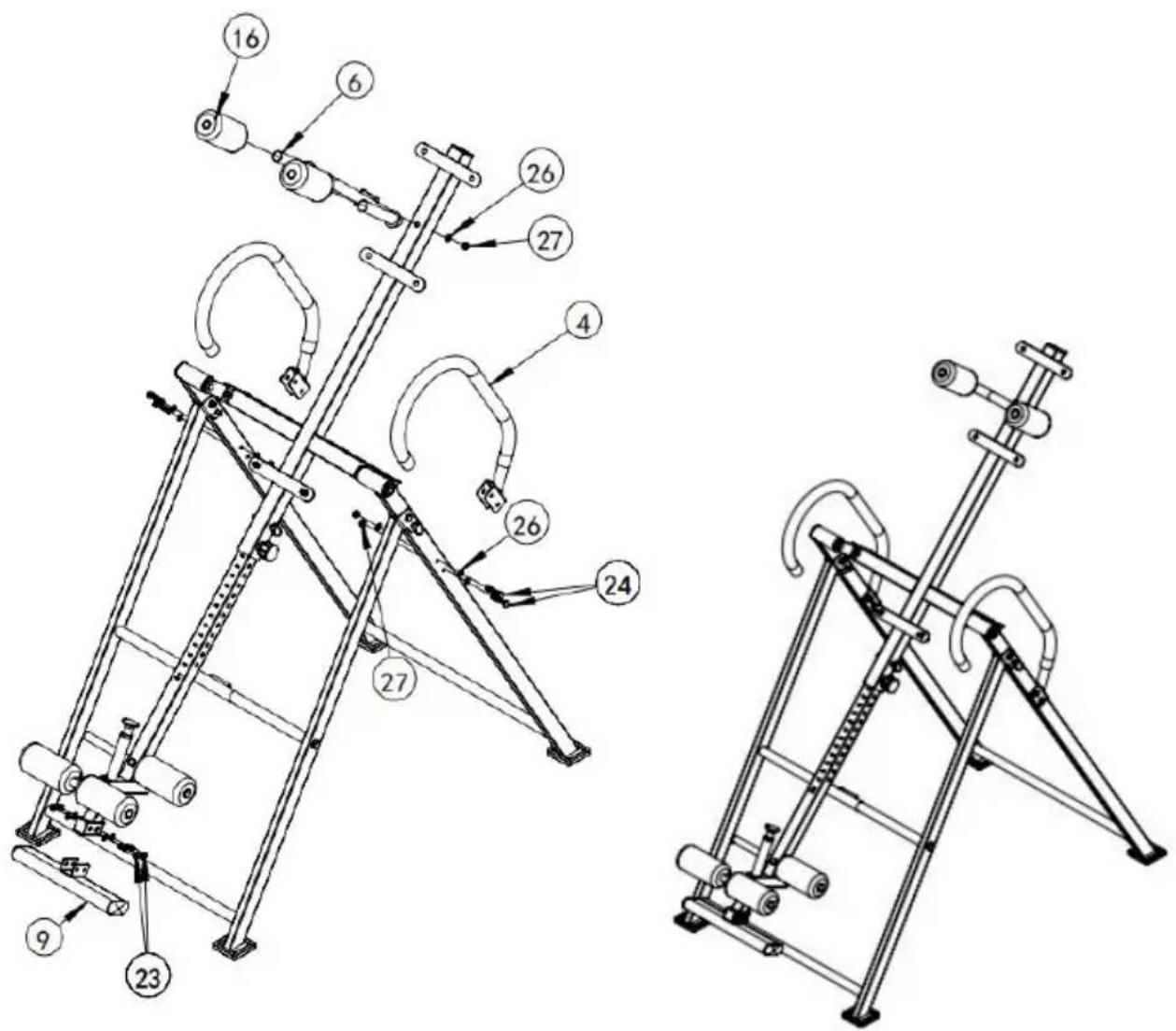

1. Assemblez les composants 9 et 7 à l'aide de vis M8 * 50 (2 rondelles M8 (26) et de 1 écrou de blocage M8 (27).
2. Assemblez le composant 4 avec des vis M8 * 40 (23), des re M8 (26) et des écrous de blocage M8 (27) sur le composant 2.
3. Assemblez la 16ème mousse avec le 6ème composant.
4. Assemblez le composant 6 à l'aide de rondelles M8 (26) et d' de blocage M8 (27).

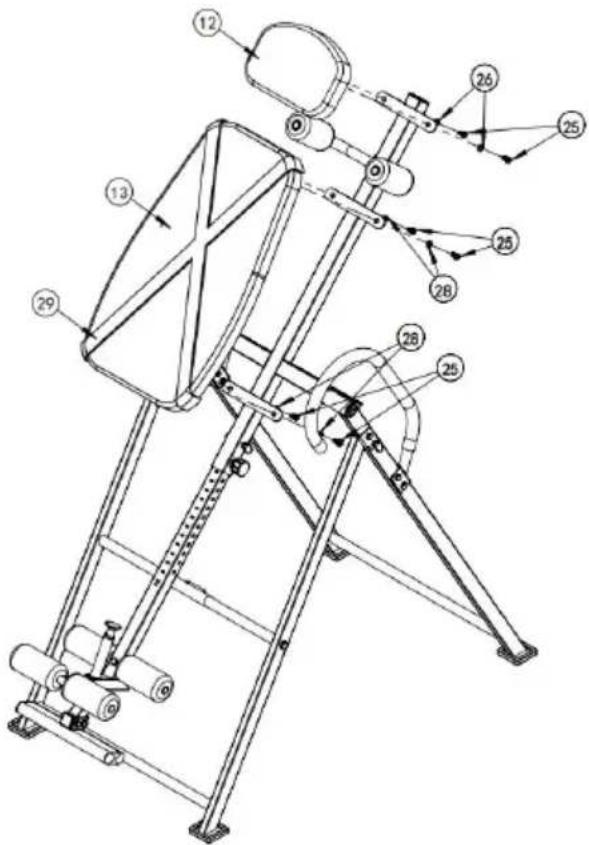

1. Assemblez le composant 5 et le composant 12 à l'aide de vis M8 * 20 (25) et de rondelles φ 8 (26).
2. Assemblez les pièces 13, 5 et 29 à l'aide de vis M8 * 20 (25) et d'une rondelle φ 8 (28).

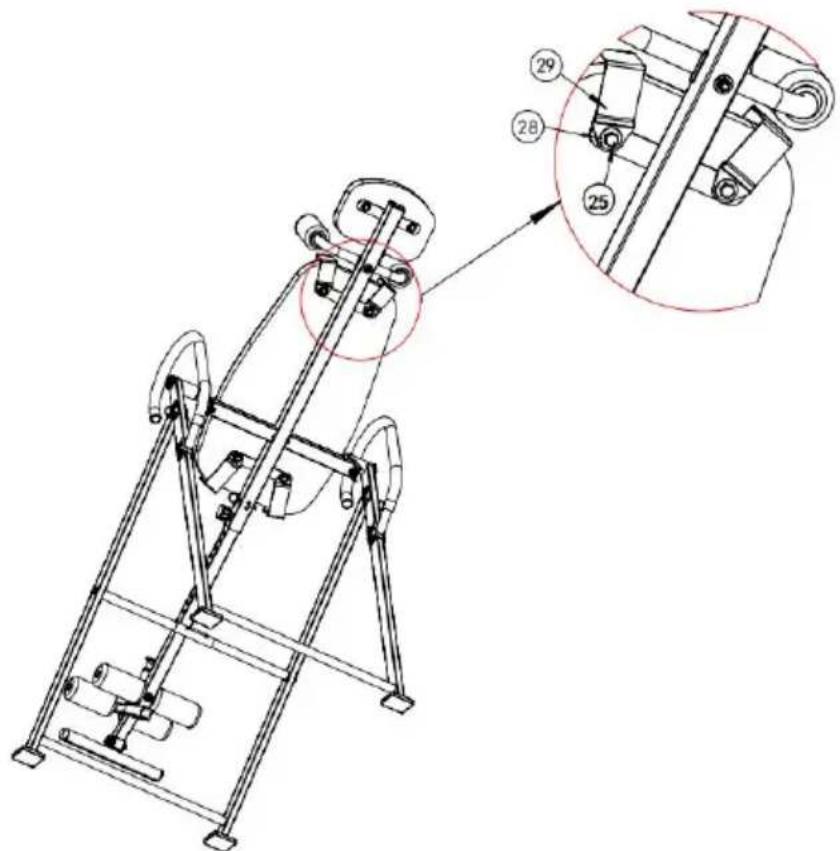

1. Assemblez le composant 30 avec les composants 1 et 3.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250,

9166 Anaheim

Support technique et Certificat de garantie

électronique www.vevor.com/support
