QD003 - Attrezzatura fitness Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per inversione (tavolo da inversione)
Marca	Vevor
Modello	QD003 (compatibile con QD001, QD002)
Carico massimo	136 kg (300 lb)
Dimensioni (L×l×h)	1200 × 690 × 1640 mm
Peso netto	19.6 kg
Colori disponibili	Blu/Nero, Arancione/Nero, Rosso/Nero (bicolore)
Materiali	Acciaio, schiuma EVA, rivestimento in PVC
Angolo di inversione	Regolabile (tramite fermi a molla)
Regolazioni	Lunghezza del tubo per gambe regolabile (corto e lungo), poggiatesta regolabile
Sicurezza	Perni di bloccaggio, fermi a molla, cinghie di tensione e sicurezza
Assemblaggio richiesto	Sì, con pezzi e strumenti forniti (chiavi 14-17)
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi. Controllare regolarmente il serraggio dei bulloni.
Garanzia	1 anno contro i difetti di fabbricazione (escluse le parti consumabili)
Uso previsto	Terapia di inversione per alleviare la schiena, stretching muscolare
Caratteristiche	Doppio tubo di collegamento, cuscini imbottiti per gambe e collo, schiume di protezione

Domande frequenti - QD003 Vevor

Qual è il peso massimo supportato dal tavolo da inversione Vevor QD003?

Il carico massimo è di 136 kg (300 lb). Assicurarsi di non superare questo limite per evitare il rischio di danni o lesioni.

Come assemblare il tavolo da inversione QD003?

Seguire i passaggi di installazione forniti nel manuale. Iniziare assemblando i supporti (pezzi 1 e 2) con viti M8 e rondelle, quindi fissare i tubi di collegamento, le maniglie e i cuscini. Utilizzare la chiave fornita (14-17 mm) per serrare i bulloni. Consultare il diagramma di ripartizione per identificare ogni pezzo.

Come regolare l'altezza dei tubi per le gambe?

Inserire il pezzo di regolazione delle gambe (lungo o corto) nella connessione posteriore, regolare alla lunghezza desiderata, quindi fissarlo con il perno circolare e il fermo a molla. Assicurarsi che il fermo si innesti correttamente per garantire la sicurezza.

Il tavolo da inversione è sicuro?

Sì, è dotato di dispositivi di sicurezza: perni di bloccaggio, fermi a molla e cinghie di tensione. Verificare sempre che tutti i fissaggi siano ben serrati prima di ogni utilizzo. Non utilizzarlo se i pezzi sono allentati o danneggiati.

Come pulire i cuscini del tavolo?

Pulire i cuscini con un panno morbido e umido e un detersivo delicato. Non immergerli in acqua. Evitare prodotti chimici aggressivi che potrebbero danneggiare il rivestimento in PVC. Lasciare asciugare all'aria.

Quali strumenti vengono forniti con il tavolo?

Il kit include una chiave a bussola 14-17 mm (pezzo 31) per l'assemblaggio. Sono inclusi anche le viti, le rondelle e i dadi necessari. Non sono richiesti strumenti aggiuntivi.

Qual è la durata della garanzia?

La garanzia è di 1 anno contro i difetti di fabbricazione e dei materiali, a partire dalla data di spedizione. Le parti consumabili (schiume, cinghie) non sono coperte. Contattare il supporto tecnico Vevor per qualsiasi reclamo.

Si può utilizzare il tavolo per stretching diversi dall'inversione?

Sì, il tavolo consente diversi angoli di inversione (regolabili tramite i fermi). Può essere utilizzato per stretching della schiena, addominali o esercizi di flessione. Consultare il medico prima di iniziare qualsiasi programma di esercizi.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il supporto tecnico Vevor all'indirizzo www.vevor.com/support. Fornire il numero del modello (QD003) e l'elenco dei pezzi mancanti. Invieranno i pezzi di ricambio gratuitamente in garanzia.

Come piegare o riporre il tavolo da inversione?

Il tavolo può essere parzialmente smontato per la conservazione. Rimuovere i perni di bloccaggio per separare i tubi principali. Piegare le cinghie e riporre i pezzi in un luogo asciutto. Tenere fuori dalla portata dei bambini quando non in uso.

MANUALE UTENTE QD003 Vevor

Supporto tecnico e Garanzia elettronica Certificato www.vevor.com/support

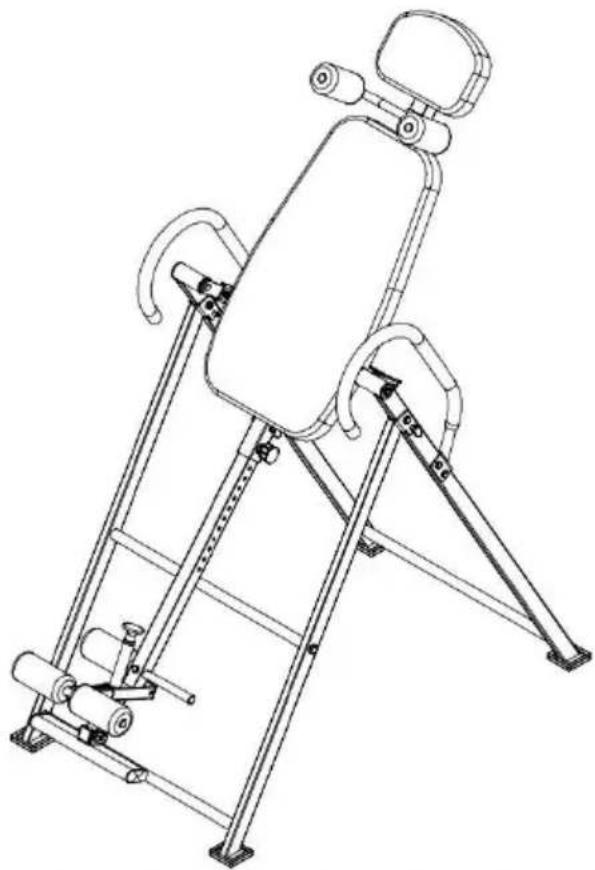

Invertito macchina

MODELLO:QD001,QD002,QD003

Continuiamo ad impegnarci per fornirti strumenti competitivi prezzo. "Salva Metà", "Metà prezzo" o altre espressioni simili usato di solo noi rappresenta una stima dei risparmi che puoi ottenere potrebbe trarre beneficio dall'acquisto di alcuni utensili con noi rispetto al grandi marchi top e non necessariamente Significare A coprono tutte le categorie di strumenti da noi offerti. Sei gentilmente ricordato a verificare attenzione quando si effettua un ordine con noi se tu sono in realtà risparmio metà rispetto ai principali marchi.

MODELLO:QD001,QD002,QD003

Avere prodotto domande? Bisogno tecnico supporto? Per favore Tatto gratuito A contatto noi:

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

Questo è l'originale istruzione, per favore leggi tutto manuale ist accuratamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto essere soggetto al

prodotto tu ricevuto. Per favore perdonami noi che non lo farer

informarti di nuovo se ci sono aggiornamenti tecnologici o softw Nostro prodotto.

Prefazione

Per prima cosa, lasciaci esprimere i nostri più sentiti ringraziamenti a clienti che hanno acquistato la nostra attrezzatura. Questo manuale è destinato al servizio clienti per rendere migliore Scritto con questa attrezzatura.Spero che i prodotti e i servizi dell'azienda ti portino il car cortesia.

Fai attenzione

Questo prodotto deve essere utilizzato in stretta conformità con il metto d'uso descritto nel presente manuale, l'uso improprio di qualsiasi altro metodo causato da un uso improprio. La Società non fornisce alcuna garanzia di alcun tipo, inclusa (ma non limitata a) la commerciabilità (a alla Società per uno scopo particolare Garanzie implicite di idoneità.

La società non accetta alcuna responsabilità. La Società non sarà responsabile per eventuali errori contenuti in questo materiale, o per eventuali danni accidentali o consequenziali

derivanti dalla fornitura, dall'effettiva esecuzione o dall'uso del presente manuale.

Questo manuale contiene informazioni proprietarie protette dalla legge s brevetti. Tutti i diritti

riservato. Senza il consenso scritto della Società, non è consentito fotocopiare, copiare o tradurre alcuna parte di questo manuale in un'al lingua.

Il contenuto del manuale può essere modificato senza preavviso da pa dell'utente.

Responsabilità del produttore

La Società sarà ritenuta responsabile della sicurezza e dell'affidabilità o prestazioni dell'attrezzatura solo se l'operazione di montaggio, restituzioni

il miglioramento e la manutenzione sono effettuati da personale abilitato

Azienda, l'apparecchiatura elettrica interessata è conforme alle norme nazionali e l'apparecchiatura viene utilizzata in conformità alle istruzioni l'uso.

Garanzia

Processo di fabbricazione e materie prime: La Società garantisce che L'attrezzatura (ad eccezione delle parti) è in condizioni di normale utili: riparazione, priva di

difetti del processo di fabbricazione e delle materie prime per un anno data di spedizione. Nessuna delle nostre ispezioni è perfetta

1. Precauzioni

1.1 Precauzioni per

l'uso Avvertimento:

1. Se IL attrezzatura sente allentare, cade O È danneggiato, Per favore Ottenere In tocco con la compagnia nel tempo;

2. Mantenere l'area di lavoro pulita e ben illuminata. Disordinato o scuro aree invitare incidenti.

3. Tenere i bambini e astanti lontano Mentre operativo, distrazioni Volere farti fare perdere il controllo.

4. Resta vigile, orologio Che cosa Voi Sono facendo E utilizzo comur senso Quando operativo IL attrezzatura. Fare non utilizzo IL attrezzatur mentre Voi sono stanchi O Sotto IL influenza Di droghe, alcol O farmaco.. A momento Di disattenzione durante l'uso dell'attrezzatura può causare gravi personale infortunio.

5. Vestito correttamente. Fare non Indossare sciolto vestiario o gioielli. Mantenere tuo capelli, vestiti e guanti lontano da in movimento parti. larghi gioielli o lungo i capelli possono essere preso In in movimento

6. Conservare le attrezzature inutilizzate fuori Di portata Di bambini E soltanto permettere persone familiarità con l'attrezzatura per utilizzo Questo strumento è pericoloso nel mani Di non addestrato utenti.

7. Per favore non utilizzo Questo dispositivo Dopo bere alcol o prendendo farmaco.

SALVA QUESTI ISTRUZIONI

Raccordo per tubo di prodotto parametri

prodotto nome	Macchina invertita
Modello	QD001
Massimo carico	300 libbre
Dimensioni del prodotto L x H	Dimensioni: 1200X690X1640mm
Peso del prodotto	19.6 kg
Colore	Blu Nero Raddoppiare Pinyin/Arancione Nero Raddoppiare Pinyin/Nero Rosso Raddoppiare Pinyin

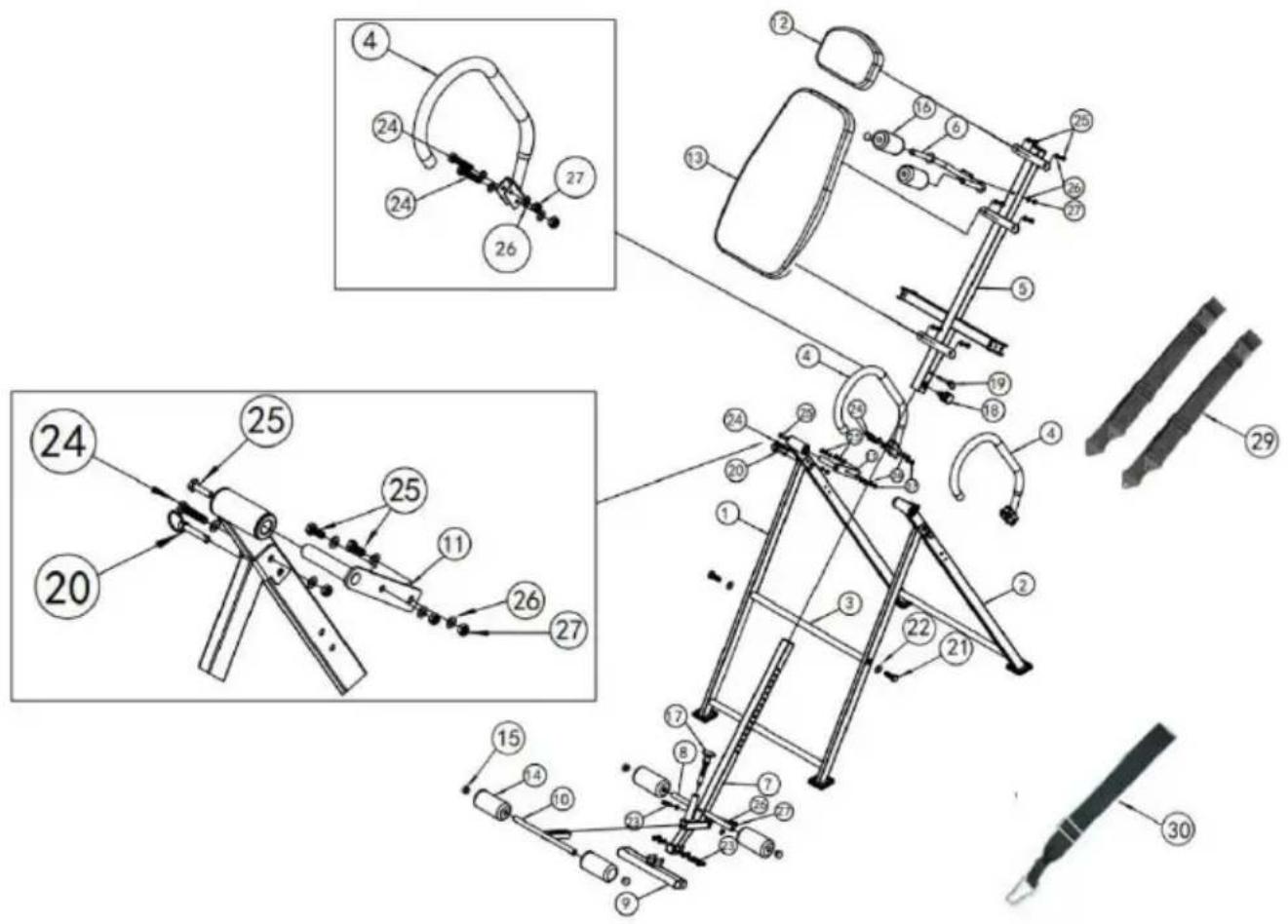

Diagramma di ripartizione del prodotto

PARTI LISTA
NUMERO	DESCRIZIONE	QUANTITÀ
1	Supporto	1
2	Supporto	1
3	Collegamento tubo	1
4	Maniglia	2
5	Collegamento posteriore	1
6	gomito tampone	1
7	Regolazione gamba (lunga)	1
8	Cuscino per le gambi tubo	1
9	Appoggio	1
10	Regolazione della gamba (corta)	1
11	Collegare	2
12	Cuscino per il collo	1
13	Supporto	1
14	Schiuma	4
15	Circolare tappo	4
16	Schiuma	2
17	Primavera chiavistello II 20	2
18	Primavera chiavistello II 16	1
19	Squillo bloccaggio spillo	1
20	Squillo bloccaggio spillo	2
21	BULLONE Misura 10*30	2
22	RONDELLE II 10	2
23	BULLONE Misura 8*50	3
24	BULLONE Misura 8*40	6
25	BULLONE Misura 8*20	12
26	RONDELLE M8	31
27	NOCE L' 8	14
28	RONDELLE M8	6
29	Cinghie	2
30	Cinghia di tensione	1
31	14-17 aperto - fine chia	2

Fasi di installazione

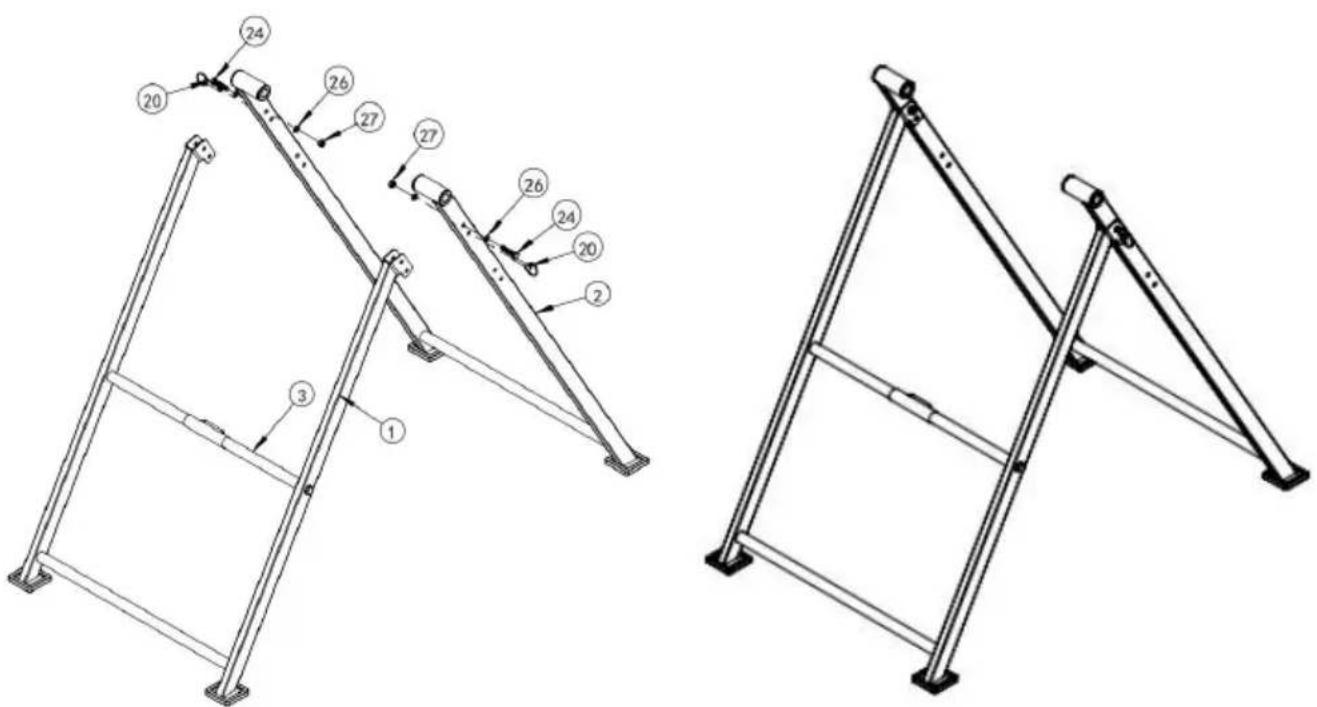

1. Assemblare il componente 1 e il componente 2 utilizzando viti M (24), rondelle M8 (26) e dadi di bloccaggio M8 (27).
2. Utilizzare il perno circolare (20) per assemblare i componenti 1

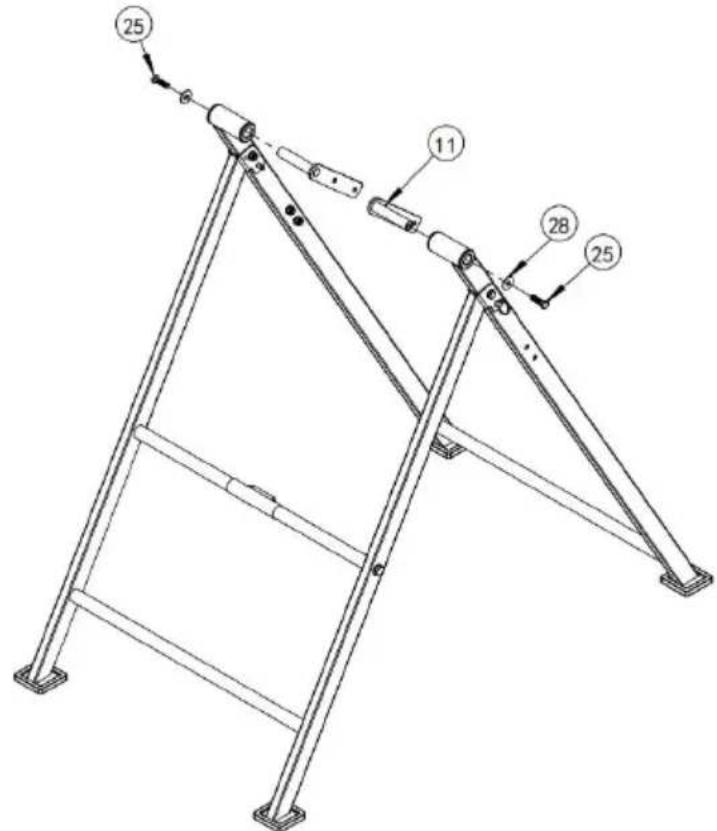

1. Utilizzare viti M8 * 20 (25) e una rondella φ 8 (28) per colleg componente 11 al componente 2.

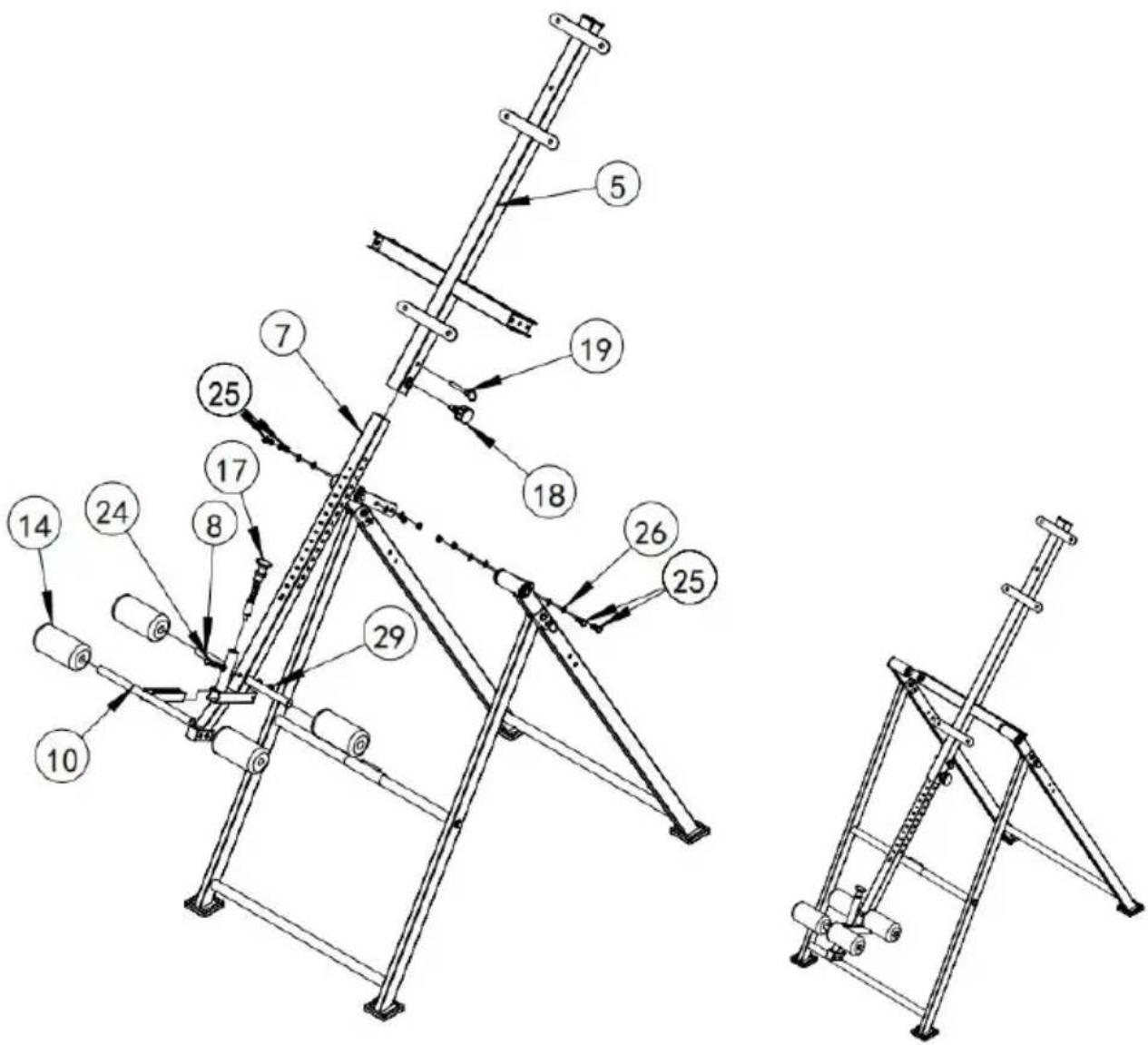

1. Fissare il 5° e l'11° componente con viti M8 * 20 (25), 2 * 8 rondelle (26) e 1 dado di bloccaggio M8 (27).

2. Inserire il componente 7 nel componente 5, regolare la lunghezz appropriata e quindi fissarlo con un perno circolare (19) e un pern molla (18).

3. Inserire il componente 8 nel componente 7 e fissarlo con viti M (24), 2 * 8 rondelle (26) e 1 dado di bloccaggio M8 (27).

4. Assemblare la schiuma n. 14 con la schiuma n. 8.

5. Inserire il componente 10 nel componente 7 e regolarne la posi quindi fissarlo con il perno M20 (17).

6. Assemblare la 14a schiuma con il 10° componente.

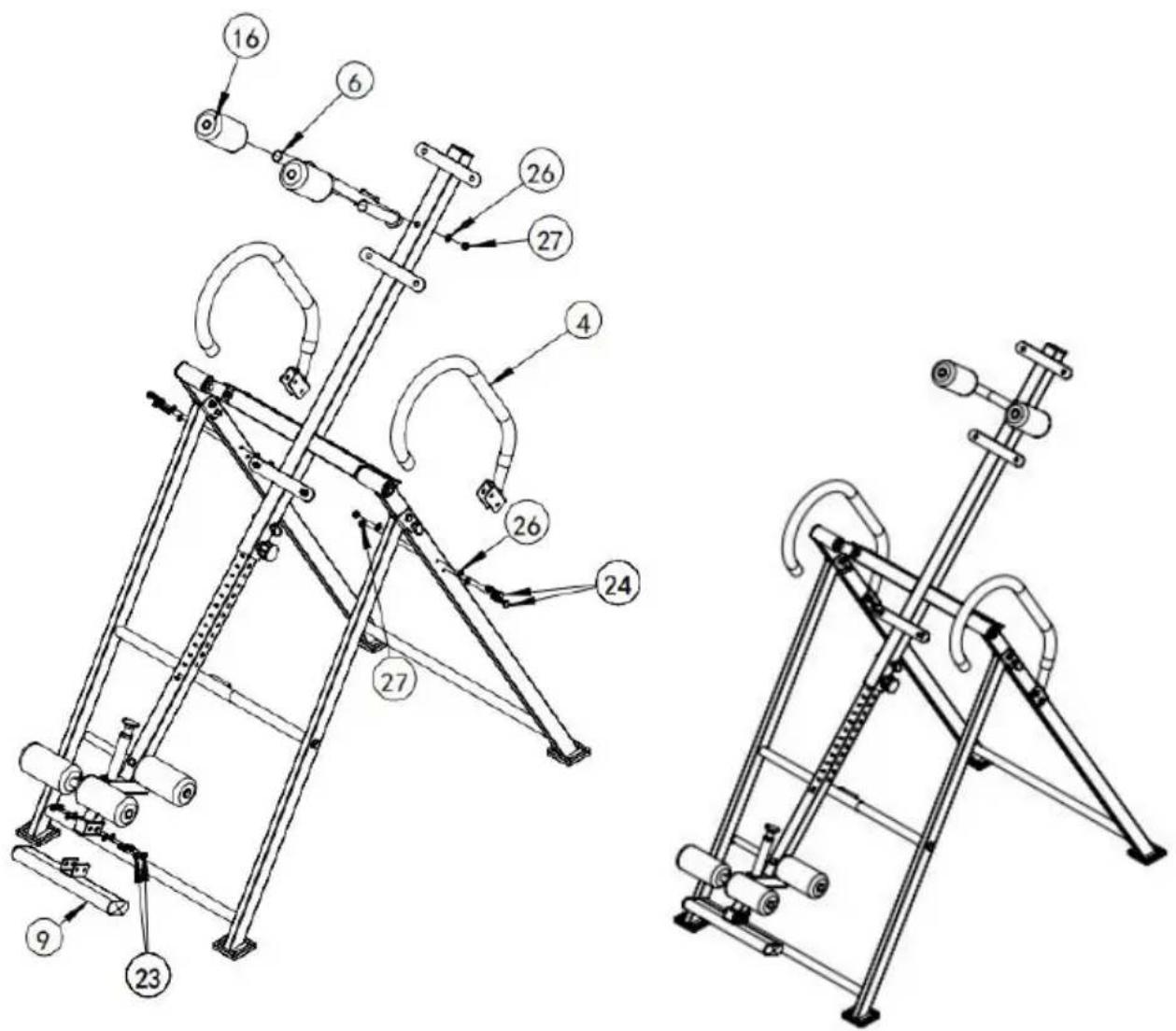

1. Assemblare il componente 9 e il componente 7 utilizzando viti 50 (23), 2 rondelle M8 (26) e 1 dado di bloccaggio M8 (27).
2. Assemblare il componente 4 con viti M8 * 40 (23), rondelle M e dadi di bloccaggio M8 (27) sul componente 2.
3. Assemblare la 16a schiuma con il 6° componente.
4. Assemblare il componente 6 utilizzando rondelle M8 (26) e dad bloccaggio M8 (27).

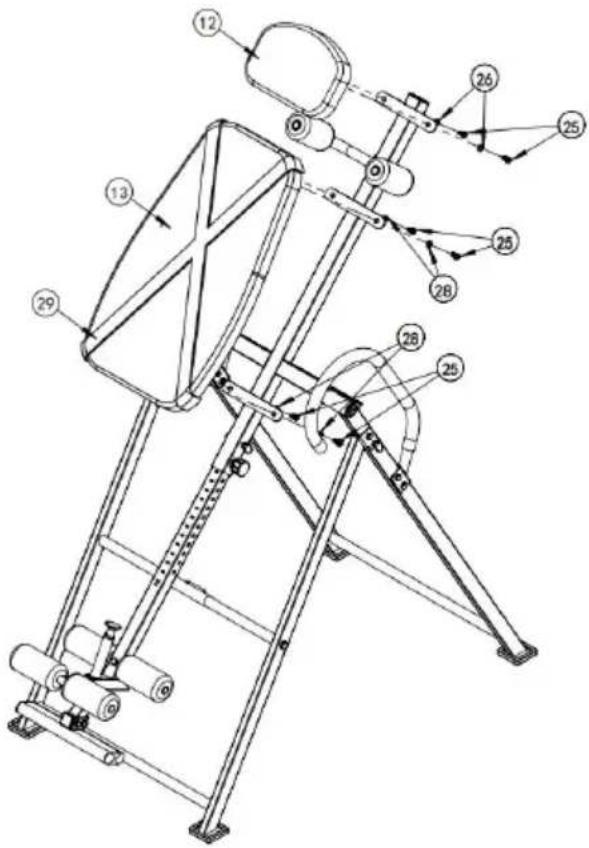

1. Assemblare il componente 5 e il componente 12 utilizzando viti M8 * 20 (25) e rondelle φ 8 (26).

2. Assemblare le parti 13, 5 e 29 utilizzando viti M8 * 20 (25) e una rondella φ 8 (28).

1. Assemblare il componente 30 con i componenti 1 e 3.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.
