INSTRUKCJA OBSŁUGI QD003 Vevor

Wsparcie techniczne i E-gwarancja Certyfikat www.vevor.com/support

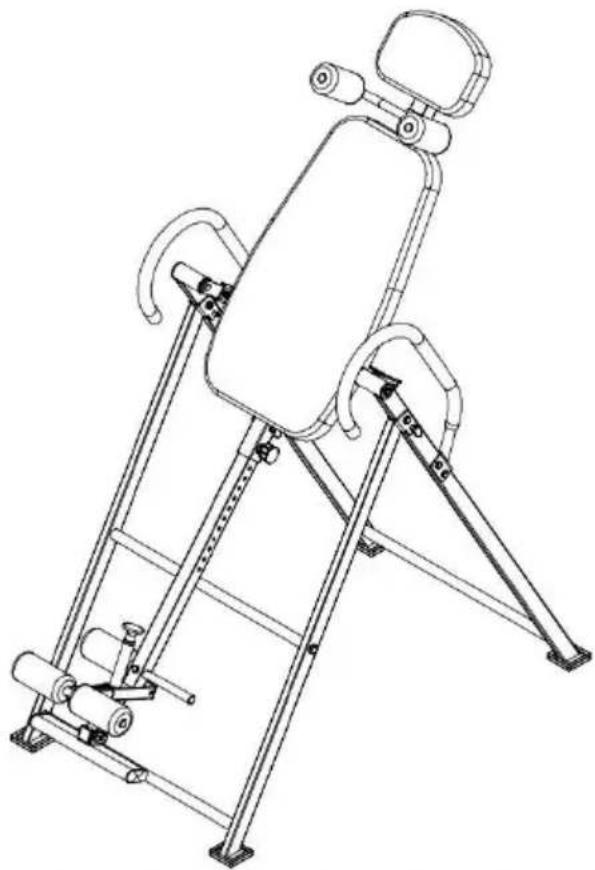

Odwrotny maszyna

MODEL:QD001,QD002,QD003

Nadal jesteśmy zaangażowani w zapewniamy Ci narzędzia konkurencyjne cena. "Ratować Połowa", "Połowa ceny" lub inne podobne wyrażenia używany przez tylko my przedstawia szacunkowe oszczędności, jakie możesz uzyskać może być korzystne kupowanie pewnych narzędzia z nas w porównaniu do główne najlepsze marki i nie koniecznie mieć na myśli Do obejmuje wszystkie kategorie narzędzi oferowanych przez nas. Jesteś uprzejmie przypomniałem sobie zweryfikować ostrożność, składając zamówienie nas jeśli ty są faktycznie oszczędność połowa w porównaniu z najlepszymi marki.

MODEL:QD001,QD002,QD003

Mieć produkt pytania? Potrzebować techniczny wsparcie? Proszę czuć bezpłatny Do kontakt nas:

Wsparcie techniczne i Certyfikat e-gwarancji www.vevor.com/support

To jest oryginał instrukcja, proszę przeczytać wszystko podręcznil instrukcje

ostrożnie przed uruchomieniem. VEVOR zastrzega sobie jednoznaczną interpretację naszej instrukcji obsługi. Wygląd produ powinien podlegać

produkt ty otrzymane. Proszę wybaczyć nam, że nie będziemy poinformuję cię ponownie czy są jakieś aktualizacje technologii i oprogramowania nasz produkt.

Przedmowa

Najpierw pozwól nam wyrazić nasze najsczersze podziękowania nasi klienci, którzy zakupili nasz sprzęt. Niniejsza instrukcja jest przeznaczon dla obsługi klienta. ulepszyć Napisane przy użyciu tego sprzętu. Mamy nadzieję, że produkty i usługi firmy przyniosą Ci kanał kurtuazja.

Uważać na

Ten produkt musi być używany ściśle według sposobu użytkowania opisanego w niniejszej instrukcji. Niewłaściwe użycie jakichkolwiek innych metod jest spowodowane niewłaściwym użyciem. Spółka nie udziela żaco gwarancji, w tym (ale nie wyłącznie) wartości rynkowej produktu oferowanego Spółce w określonym celu. Domniemane gwarancje przydatności.

Firma nie ponosi żadnej odpowiedzialności. Firma nie ponosi odpowiedzialności za jakiekolwiek błędy zawarte w tym materiale ani za jakiekolwiek przypadkowe lub następcze szkody

wynikających z udostępnienia, faktycznego wykonania lub użytkowania niniejszej instrukcji.

Niniejsza instrukcja zawiera informacje zastrzeżone chronione prawem patentowym. Wszelkie prawa

zastrzeżone. Bez pisemnej zgody Spółki, niniejszej instrukcji nie wolno kserować, kopiować ani tłumaczyć żadnej jej części na inny język.

Treść podręcznika może ulec zmianie bez wcześniejjszego powiadomieni użytkownika.

Odpowiedzialność producenta

Firma ponosi odpowiedzialność za bezpieczeństwo i niezawodność działania sprzętu wyłącznie w przypadku, gdy montaż, zwrot,

ulepszenia i konserwację przeprowadza personel zatwierdzony przez

Sprzęt elektryczny, którego używamy, spełnia normy krajowe i jest użytkowany zgodnie z instrukcją obsługi.

Gwarancja

Proces produkcyjny i surowce: Spółka gwarantuje, że: Sprzęt (z wyjątki części) jest w stanie umożliwiającym normalną eksploatację i naprawę, wolny od

wady procesu produkcyjnego i surowców przez rok od daty wysyłki. Ża naszych inspekcji nie jest idealna

1. Środki ostrożności

1.1 Środki ostrożności

dotyczące stosowania

Ostrzeżenie:

1. Jeśli ten sprzęt czuje luźny, spada Lub Jest uszkodzony, Proszę Dostawać W dotykać z Firma punktualnie;

2. Utrzymuj miejsce pracy w czystości i zapewnij dobre oświetlenie. Zagracony lub ciemny obszary zapraszać Wypadki.

3. Trzymaj dzieci i osoby postronne z dala chwila operacyjny, rozproszenia będzie sprawić, że stracić panowanie.

4. Zachowaj czujność, ogłądać Co Ty Czy czyn I używać wspólny ser Kiedy operacyjny ten sprzęt. Do nie używać ten sprzęt podczas Ty są zmęczeni Lub pod ten wpływ z narkotyki, alkohol Lub lek..A moment z nieuwaga podczas obsługi sprzętu może spowodować poważne osobisty obrażenia.

5. Ubierz się odpowiednio. Do nie nosić luźny odzież lub biżuterii.

Trzymać twój włosy, ubranie i rękawice z dala od poruszający strony. Luźne ubrania biżuteria lub długi włosy mogą być złapany W poruszają strony.

1. Przechowuj nieużywany sprzęt na zewnątrz z zasięg z dzieci I tylko umożliwiać ludzie zaznajomiony ze sprzętem do używać to. To narzędzie jest niebezpieczny w siła robocza z niedoświadczony użytkowników.

2. Proszę nie używać Ten urządzenie Po picie alkohol lub biorąc lek.

ZAPISZ TO INSTRUKCJE

Złączka rurowa produktu par ametry

produkt nazwa	Maszyna odwrócona
Model	Numer katalogowy 001
Maksymalnie obciążenie	300 funtów
Rozmiar produktu Długość szerokość x H	1200X690X1640mm
Waga produktu	19.6 kg
Kolor	Niebieski Czarny Podwójnie Pinyin/PomarańczowyCzarny Podwójnie Pinyin/Czarny CzerwonyPodwójnie pinyin- ...

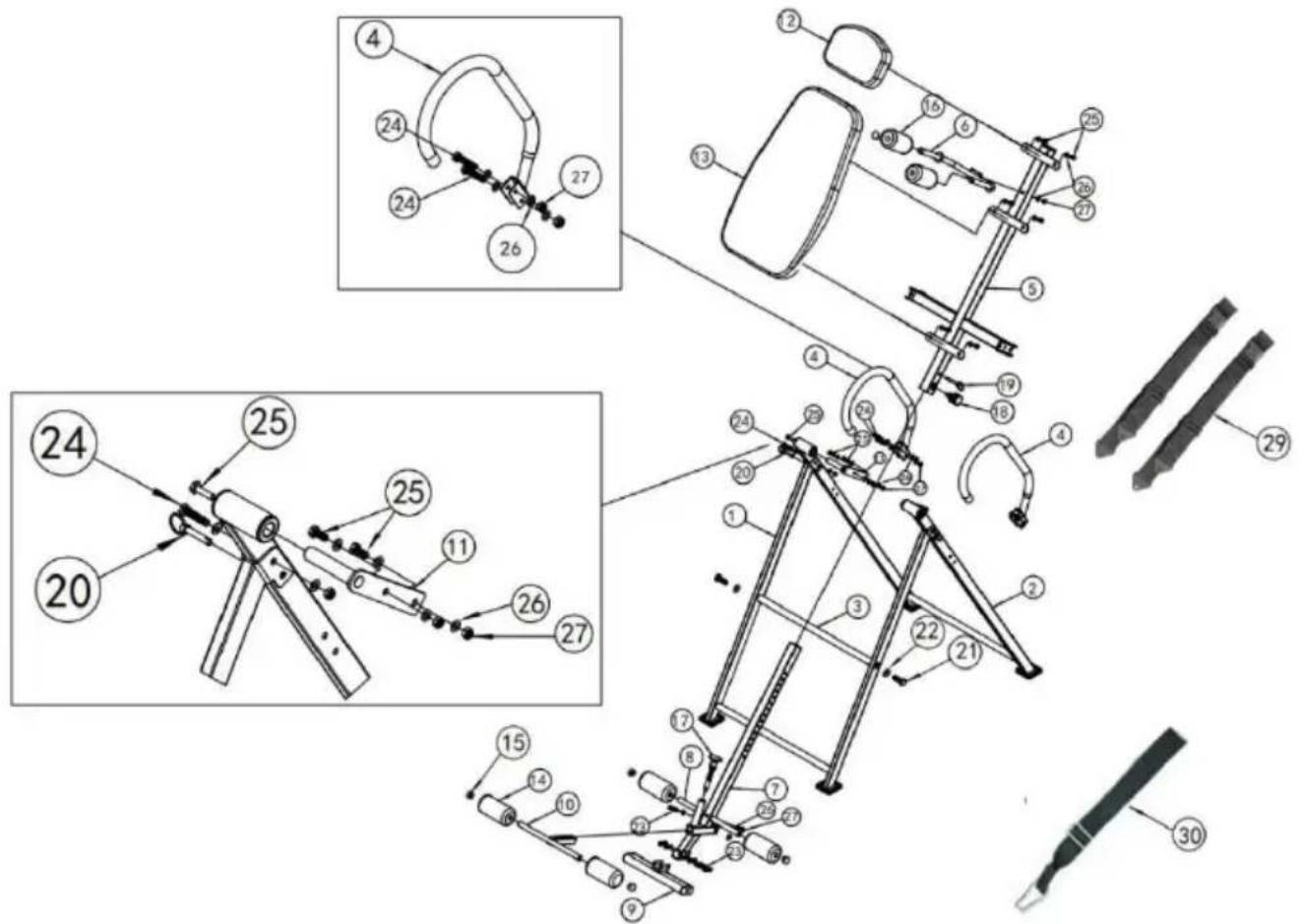

Schemat podziału produktu

STRONY LISTA
NUMER	OPIS	ILOŚĆ
1	Wsparcie	1
2	Wsparcie	1
3	Złączony rura	1
4	Uchwyt	2
5	Połączenie tylne	1
6	łokieć podkładka	1
7	Regulacja nóg (długie)	1
8	Poduszka na nogę rura	1
9	Stopa	1
10	Regulacja nogawki (krótka)	1
11	Łączyć	2
12	Poduszka pod szyję	1
13	Poparcie	1
14	Piana	4
15	Okólnik wtyczka	4
16	Piana	2
17	Wiosna zatrzask M20	2
18	Wiosna zatrzask M16	1
19	Pierścień zamykający szpilka	1
20	Pierścień zamykający szpilka	2
21	ŚRUBA Wymiary 10*30	2
22	PODKŁADKI M1O	2
23	ŚRUBA M8 *50	3
24	ŚRUBA M8 *40	6
25	ŚRUBA M8 *20	12
26	PODKŁADKI M8	31
27	NAKRĘTKA M8	14
28	PODKŁADKI M8	6
29	Paski	2
30	Pasek napinający	1
31	14-17 otwarte - koniec klucz	2

Kroki instalacji

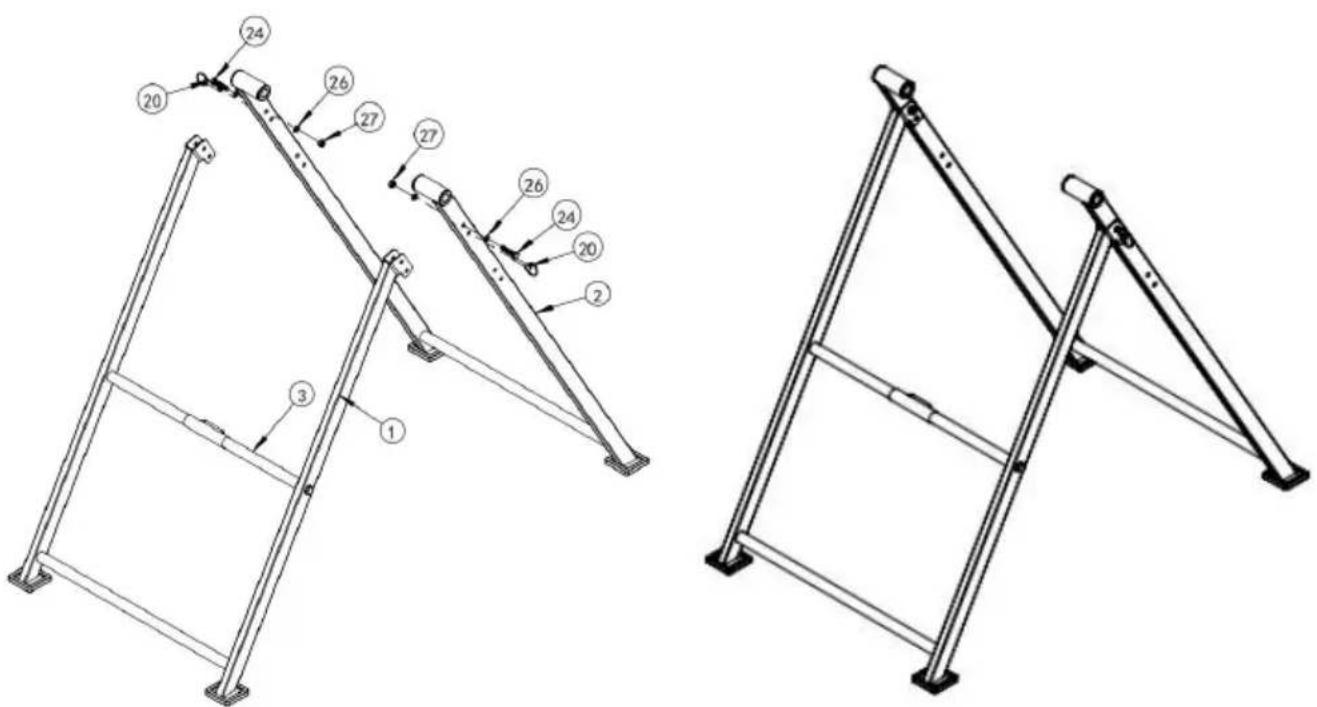

1. Złóż element 1 i element 2 za pomocą śrub M8 (24), podkłade (26) i nakrętek zabezpieczających M8 (27).
2. Za pomocą kołka okrągłego (20) zmontuj elementy 1 i 2.

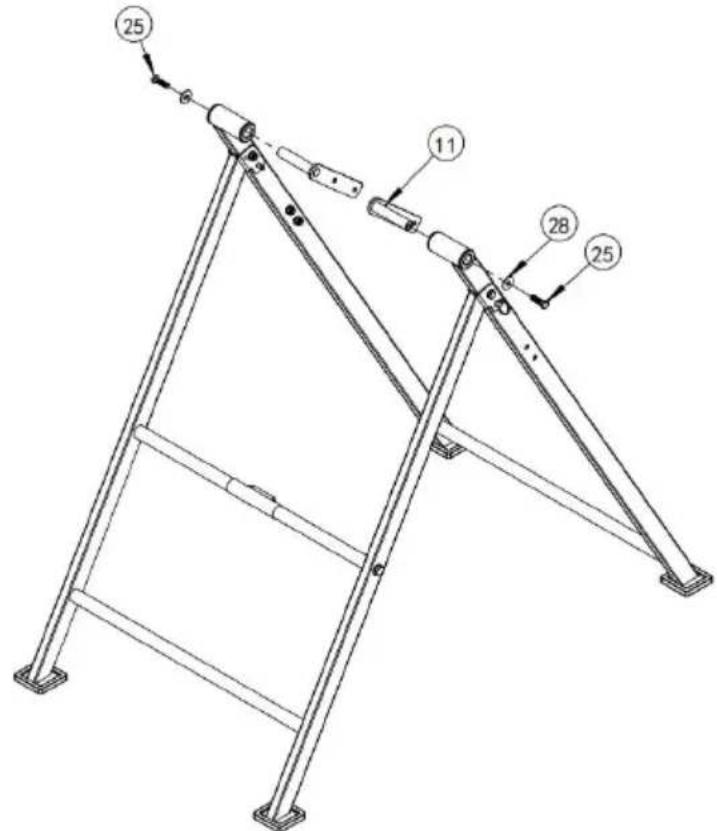

1. Za pomocą śrub M8 * 20 (25) i podkładki φ 8 (28) połącz ele z elementem 2.

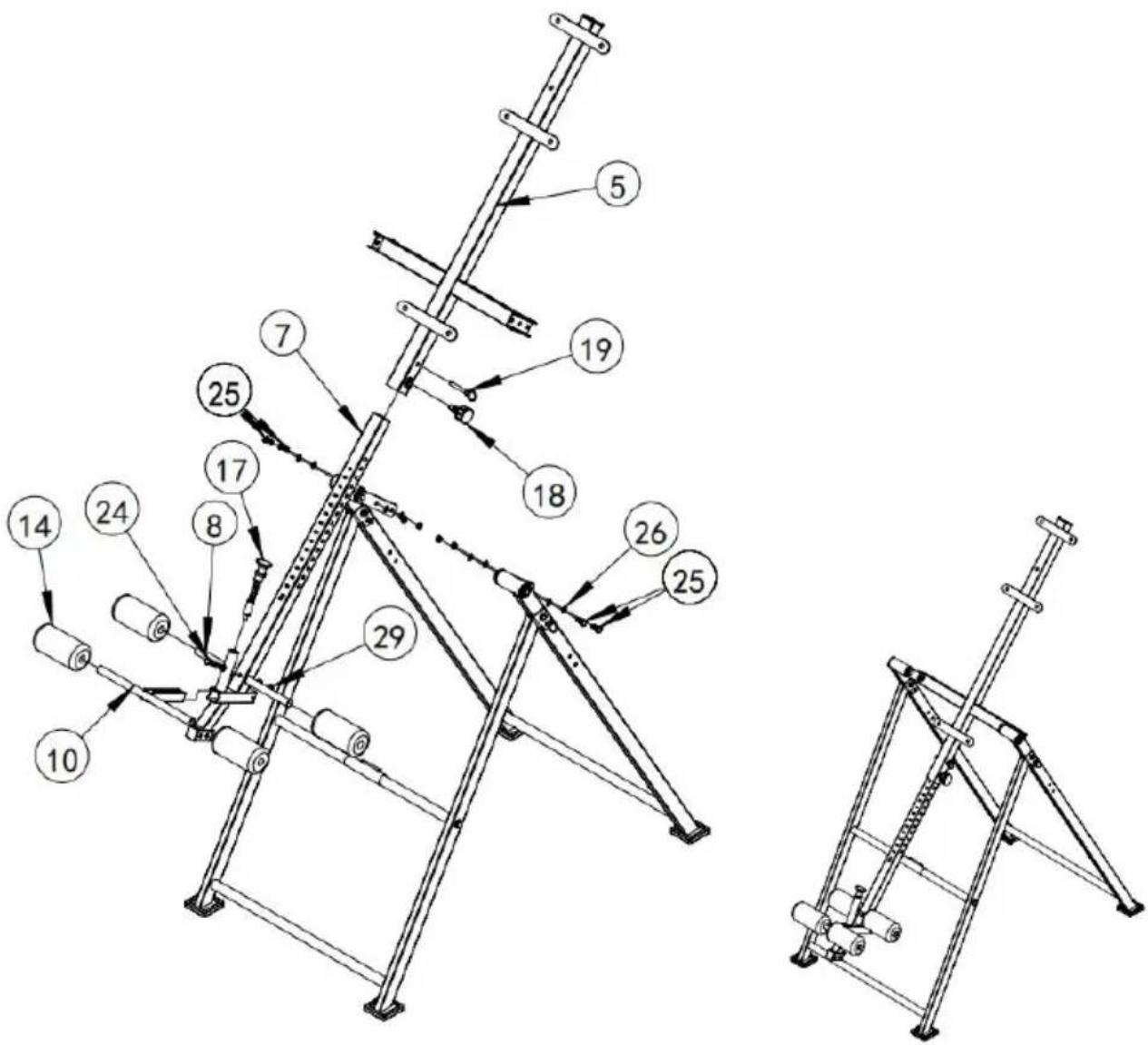

1. Przymocuj komponenty 5. i 11. za pomocą śrub M8 * 20 (25), podkładek * 8 (26) i 1 nakrętki zabezpieczającej M8 (27).

2. Włóż element 7 do elementu 5, dostosuj odpowiednią długość, a następnie zamocuj go za pomocą kołka okrągłego (19) i sworznia sprężynowego (18).

3. Włóż element 8 do elementu 7 i zabezpiecz go śrubami M8 * 2 podkładkami 8 (26) i 1 nakrętką zabezpieczającą M8 (27).

4. Złóż piankę nr 14 z pianką nr 8.

5. Włóż element 10 do elementu 7 i dostosuj jego położenie, a następnie zamocuj go za pomocą kołka M20 (17).

6. Połącz 14. piankę z 10. elementem.

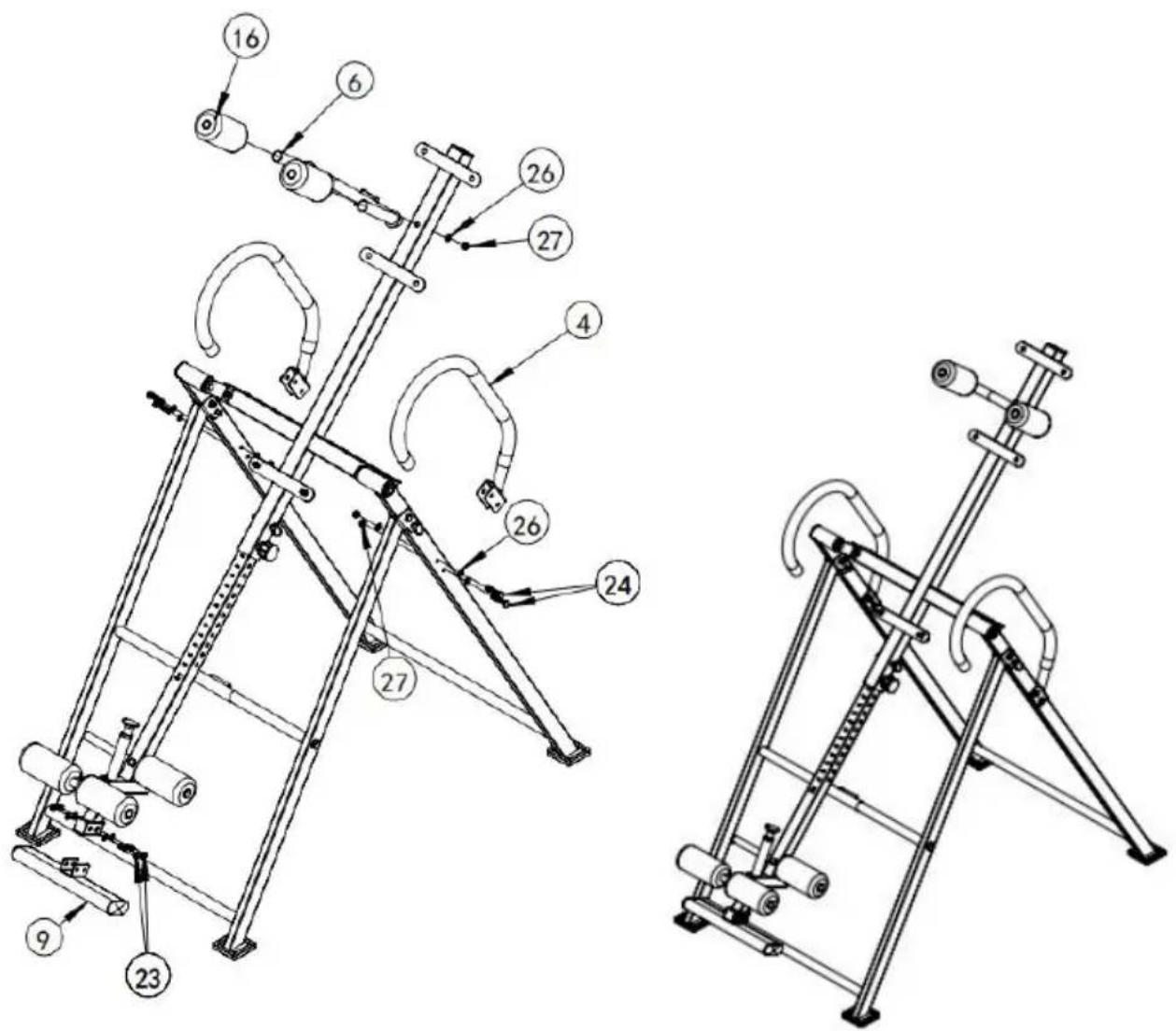

1. Złóż element 9 i element 7 za pomocą śrub M8 * 50 (23), 2 podkładek M8 (26) i 1 nakrętki zabezpieczającej M8 (27).
2. Zamontuj element 4 za pomocą śrub M8 * 40 (23), podkładek (26) i nakrętek zabezpieczających M8 (27) na elemencie 2.
3. Połącz 16. piankę z 6. elementem.
4. Złóż element 6 za pomocą podkładek M8 (26) i nakrętek zabezpieczających M8 (27).

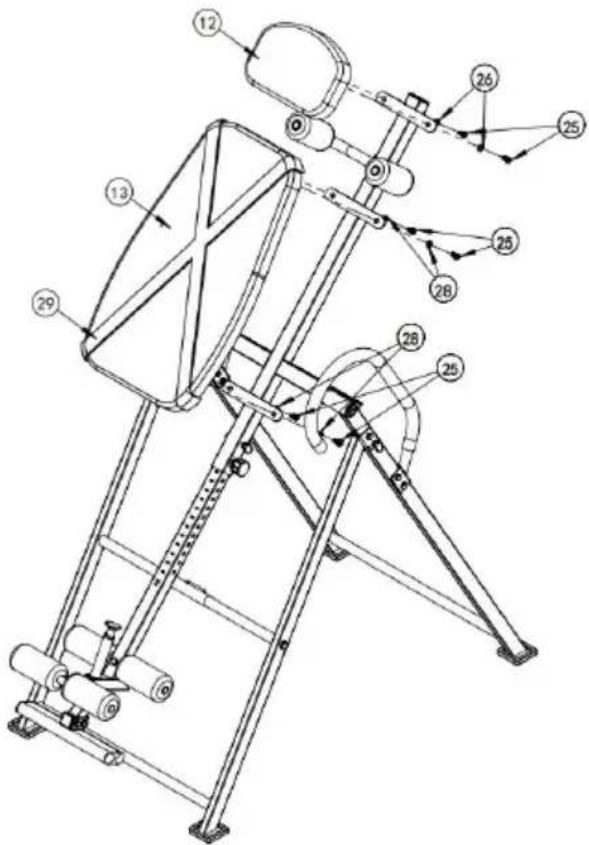

1. Zlóż element 5 i element 12 za pomocą śrub M8 * 20 (25) podkładek φ 8 (26).

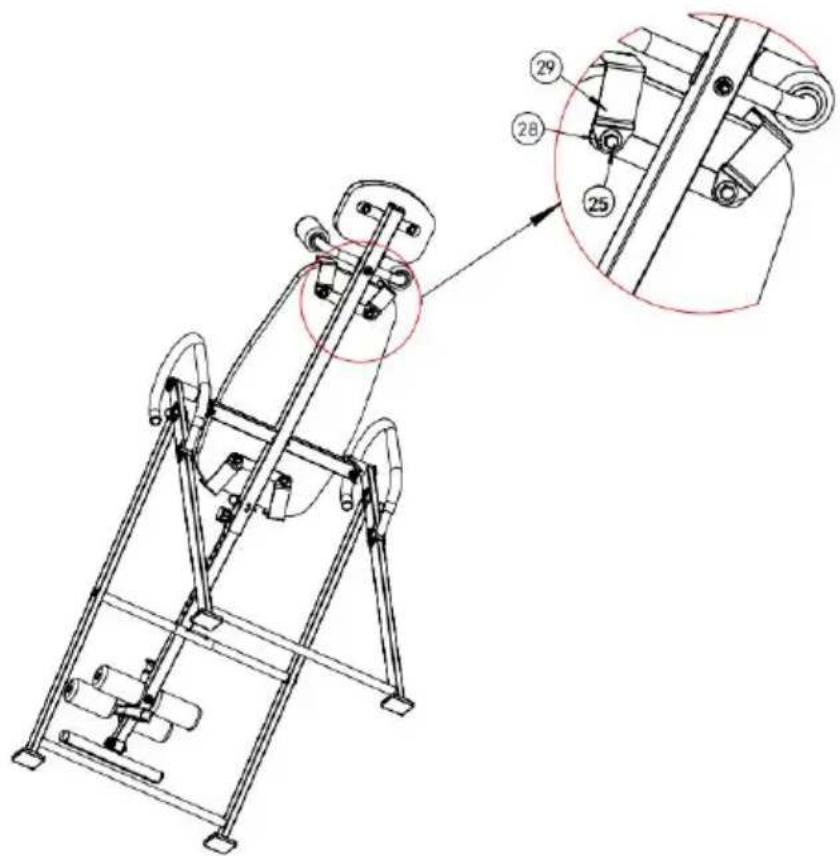

2. Zlóż części 13, 5 i 29 za pomocą śrub M8 * 20 (25) i podkładki φ 8 (28).

1. Złóż element 30 z elementami 1 i 3.
