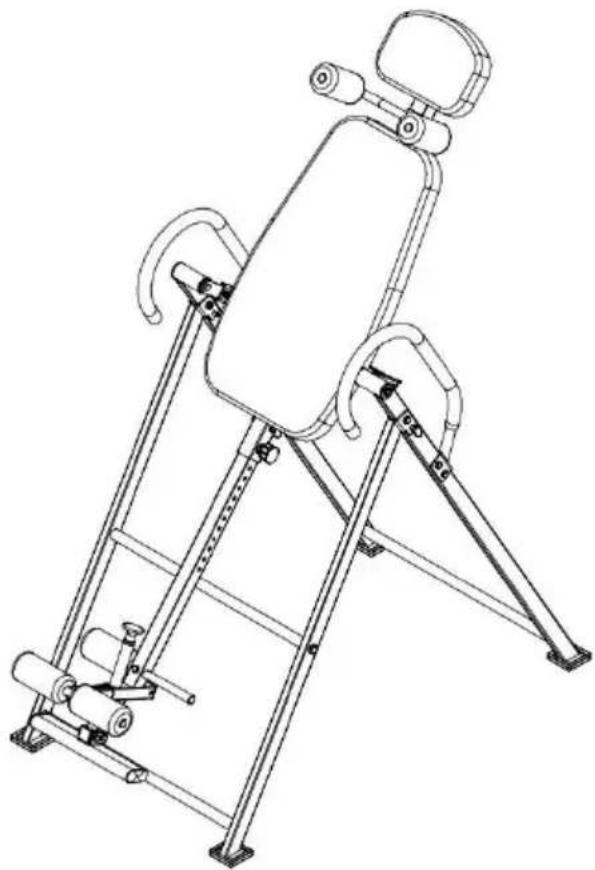

QD003 - Fitnessutrustning Vevor - Gratis bruksanvisning och manual

Produkttyp	Inversionsmaskin (inversionsbord)
Märke	Vevor
Modell	QD003 (kompatibel med QD001, QD002)
Maximal belastning	136 kg (300 lb)
Mått (L×B×H)	1200 × 690 × 1640 mm
Nettovikt	19.6 kg
Tillgängliga färger	Blå/Svart, Orange/Svart, Röd/Svart (tvåfärgad)
Material	Stål, EVA-skum, PVC-beläggning
Inversionsvinkel	Justerbar (via fjäderreglage)
Justeringar	Justerbar benrörslängd (kort och lång), justerbart nackstöd
Säkerhet	Låsstift, fjäderreglage, spänn- och säkerhetsremmar
Montering krävs	Ja, med medföljande delar och verktyg (nycklar 14-17)
Underhåll	Rengör med en mjuk, torr trasa; använd inte slipande rengöringsmedel. Kontrollera regelbundet att bultarna är åtdragna.
Garanti	1 år mot tillverkningsfel (exklusive förslitningsdelar)
Avsedd användning	Inversionsterapi för ryggavlastning, muskelsträckning
Specifikationer	Dubbelt förbindningsrör, vadderade kuddar för ben och nacke, skyddsskum

Vanliga frågor - QD003 Vevor

Vilken är den maximala belastningen för Vevor QD003 inversionsbord?

Den maximala belastningen är 136 kg (300 lb). Se till att inte överskrida denna gräns för att undvika risk för skada eller personskada.

Hur monterar man QD003 inversionsbord?

Följ installationsstegen i manualen. Börja med att montera stöden (del 1 och 2) med M8-skruvar och brickor, fäst sedan förbindningsrören, handtagen och kuddarna. Använd den medföljande nyckeln (14-17 mm) för att dra åt bultarna. Se monteringsdiagrammet för att identifiera varje del.

Hur justerar man benrörshöjden?

Sätt in benjusteringsdelen (lång eller kort) i den bakre anslutningen, justera till önskad längd, fäst den sedan med cirkulärstiftet och fjäderreglaget. Se till att reglaget snäpper fast ordentligt för att garantera säkerheten.

Är inversionsbordet säkert?

Ja, den är utrustad med säkerhetsanordningar: låsstift, fjäderreglage och spännremmar. Kontrollera alltid att alla fästen är ordentligt åtdragna före varje användning. Använd den inte om delar är lösa eller skadade.

Hur rengör man bordets kuddar?

Rengör kuddarna med en mjuk, fuktig trasa och ett milt rengöringsmedel. Doppa dem inte i vatten. Undvik starka kemikalier som kan skada PVC-beläggningen. Låt lufttorka.

Vilka verktyg medföljer bordet?

Satsen innehåller en hylsnyckel 14-17 mm (del 31) för montering. Nödvändiga skruvar, brickor och muttrar ingår också. Inga extra verktyg krävs.

Hur lång är garantitiden?

Garantin är 1 år mot tillverknings- och materialfel från leveransdatum. Förbrukningsdelar (skum, remmar) omfattas inte. Kontakta Vevors tekniska support för reklamationer.

Kan bordet användas för andra sträckningar än inversion?

Ja, bordet tillåter olika inversionsvinklar (justerbara via reglagen). Du kan använda det för ryggsträckningar, magövningar eller böjövningar. Rådgör med din läkare innan du påbörjar något träningsprogram.

Vad gör jag om en del saknas eller är skadad?

Kontakta Vevors tekniska support på www.vevor.com/support. Ange modellnummer (QD003) och lista över saknade delar. De skickar reservdelar gratis under garantin.

Hur viker eller förvarar man inversionsbordet?

Bordet kan delvis demonteras för förvaring. Ta bort låsstiften för att separera huvudrören. Vik remmarna och förvara delarna på en torr plats. Förvara utom räckhåll för barn när det inte används.

BRUKSANVISNING QD003 Vevor

Teknisk support och E-garanti Certifikat

Vi fortsätter att vara engagerade i förse dig med konkurrenskraftiga verktyg pris. "Spara Halva, "Halva Priset" eller andra liknande uttryck begagnad av bara oss

representerar en uppskattning av dina besparingar kan passa på att köpa vissa verktyg

med oss jämfört med stora toppmärken och gör det inte nödvändigtvis betyda till täcker alla kategorier av verktyg som erbjuds av oss. Det är du vänligt påminde om att kontrollera

försiktigt när du gör en beställning med oss om du är faktiskt sparande hal f i jämförelse med högsta majoren varumärken.

MODELL: QD001, QD002, QD003

Ha produkt frågor? Behov tekniska stöd? Behaga känsla gratis kontakta oss:

Teknisk support och E -garanticertifikat www.vevor.com/support

Detta är originalet instruktion, snälla läs allt manuell instruktioner försiktigt före drift. VEVOR reserverar sig för en tydlig tolkning användarmanual. Produktens utseende ska vara föremål för produkt dig mottagen. Snälla förlåt oss att vi inte kommer informigen om det finns någon teknik eller mjukvaruuppdateringar på

produkt.

Förord

Låt oss först uttrycka vårt hjärtliga tack till våra kunder som köpt vår utrustning. Denna manual är till för kundtjänst göra bättre Skrivet med utrustning. Hoppas företagets produkter och tjänster ger dig kanalen ar

Var uppmärksam

Denna produkt måste användas i strikt överensstämmelse med användningsmetoden i denna manual, missbruk av andra metoder orsak av felaktig användning. Företaget ger ingen garanti av något slag, inkl (men inte begränsat till) den säljbarhet som erbjuds företaget för en sändamål Underförstådda garantier med lämplighet.

Bolaget tar inget ansvar. Företaget ska inte hållas ansvarigt för eventu fel i detta material, eller för oavsiktliga skador eller följdskador

som ett resultat av tillhandahållandet, faktiska prestanda eller användnin av denna handbok.

Denna handbok innehåller patentskyddad information. Alla rättigheter reserverad. Utan företagets skriftliga medgivande är denna manual inte tillåten att fotokopieras, kopieras eller översätta någon del till ett annat Innehållet i manualen kan ändras utan användarens meddelande.

Tillverkarens ansvar

Företaget ska hållas ansvarigt för säkerheten och tillförlitligheten av utrustningens prestanda endast om monteringsarbetet, retur,

förbättring och underhåll utförs av personal godkänd av

Företaget, den berörda elektriska utrustningen överensstämmer med nationella standarder och utrustningen används i enlighet med bruksanvisningen.

Garanti

Tillverkningsprocess och råvaror: Företaget garanterar att Utrustning (förutom delar) är i regelbunden användning och reparationsskick, fri frå tillverkningsprocessen och råvarufel i ett år från leveransdatum. Ingen a våra inspektioner är perfekta

1. Försiktighetsåtgärder

1.1

Försiktighetsåtgärder vid användning Varning:

1. Om de utrustning känns lös, faller eller är skadad, behaga få i med företaget med tiden;
2. Håll arbetsområdet rent och väl upplyst. Rörigt eller mörkt områden bjuda olyckor.
3. Håll barn och åskådare bort medan drift, distraktioner vilja få dig a tappa kontrollen.
4. Var uppmärksam, titta vad du är gör och använda gemensam käns när fungerar de utrustning. Do inte använda de utrustning medan du trötta eller under de influens av narkotika, alkohol eller medicinering.. ögonblick o f ouppmärksamhet när du använder utrustningen kan leda allvarliga personlig skada.
5. Klänning ordentligt. Do inte bära lösa kläder eller smycken. Hålla d'hår, kläder och handskar borta från rörlig delar. Lösa kläder smycken e lång hår kan vara fångad i rörlig delar.
6. Förvara inaktiv utrustning ut av nå av barn och endast tillåta persø bekant med utrustningen till använda det. Detta verktyg är farligt i här o f otränad användare.
7. Gör det inte använda detta anordning efter drickande alkohol eller ta ng medicin.

SPARA DESSA INSTRUKTIONER

Produkt rörkoppling par ametrar

produkt namn	Inverterad maskin
Modell	QD 001
Max ladda	300 pund
Produktstorlek L x B x H	1200X690X1640mm
Produktens vikt	19.6 kg
Färg	Blå Svart Dubbel Pinyin/OrangeSvart Dubbel Pinyin/svart RödDubbel Pinyin

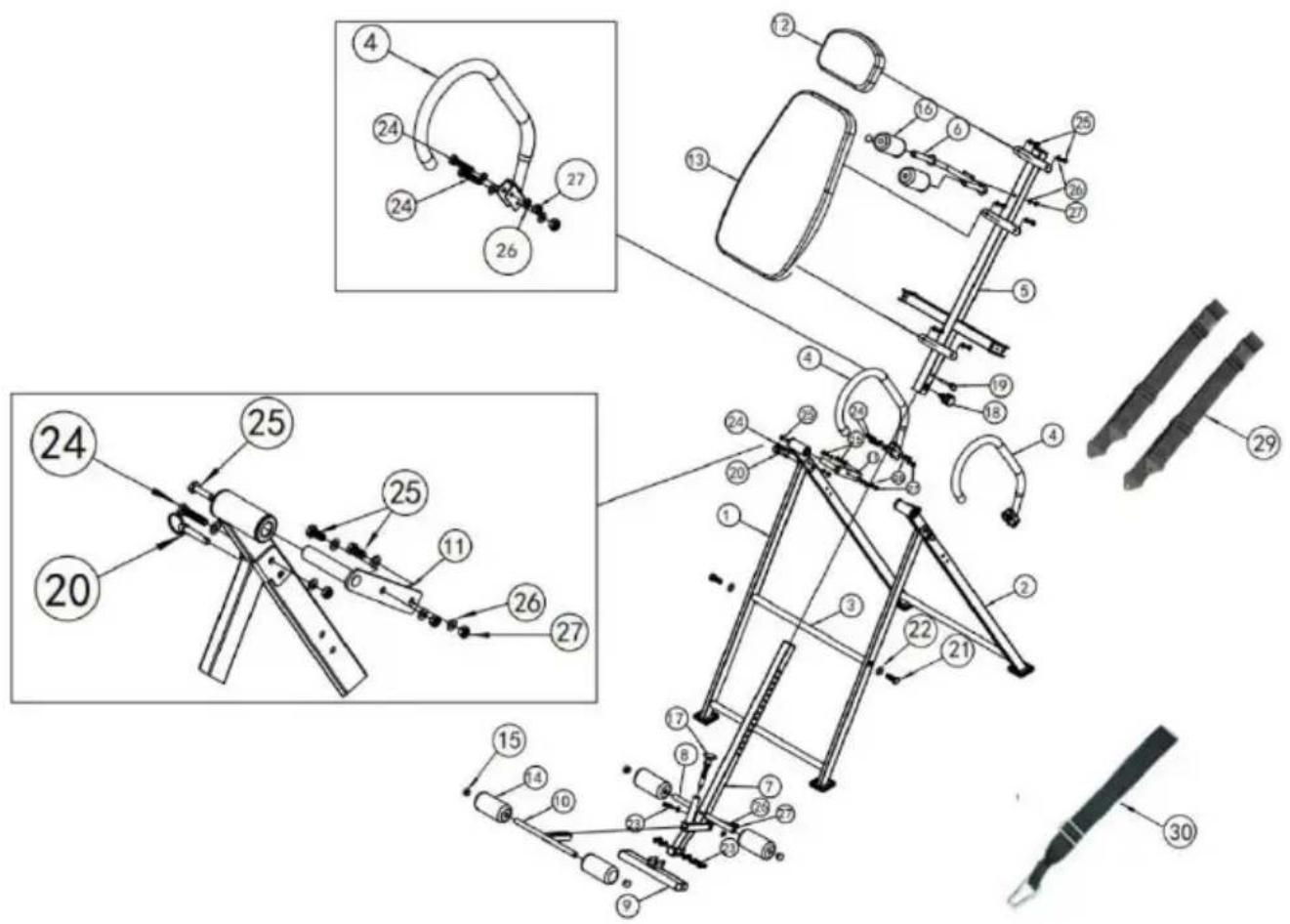

Produktuppdelningsdiagram

DELAR LISTA
ANTAL	BESKRIVNING	KVANTITET
1	Stöd	1
2	Stöd	1
3	Ansluter rör	1
4	Hantera	2
5	Bakre anslutning	1
6	armbåge vaddera	1
7	Benjustering (lång)	1
8	Benkudde rör	1
9	Fot	1
10	Benjustering (kort)	1
11	Ansluta	2
12	Nackkudde	1
13	Stöd	1
14	Skumma	4
15	Cirkulär plugg	4
16	Skumma	2
17	Fjädra spärr M 20	2
18	Fjädra spärr M 16	1
19	Ringa låsning stift	1
20	Ringa låsning stift	2
21	BULT M 10*30	2
22	BRUCKOR M1O	2
23	BULT M 8*50	3
24	BULT M 8*40	6
25	BULT M 8*20	12
26	BRUCKOR M8	31
27	MUTTER M 8	14
28	BRUCKOR M8	6
29	Remmar	2
30	Spännband	1
31	14-17 öppet - slut rycka	2

Installationssteg

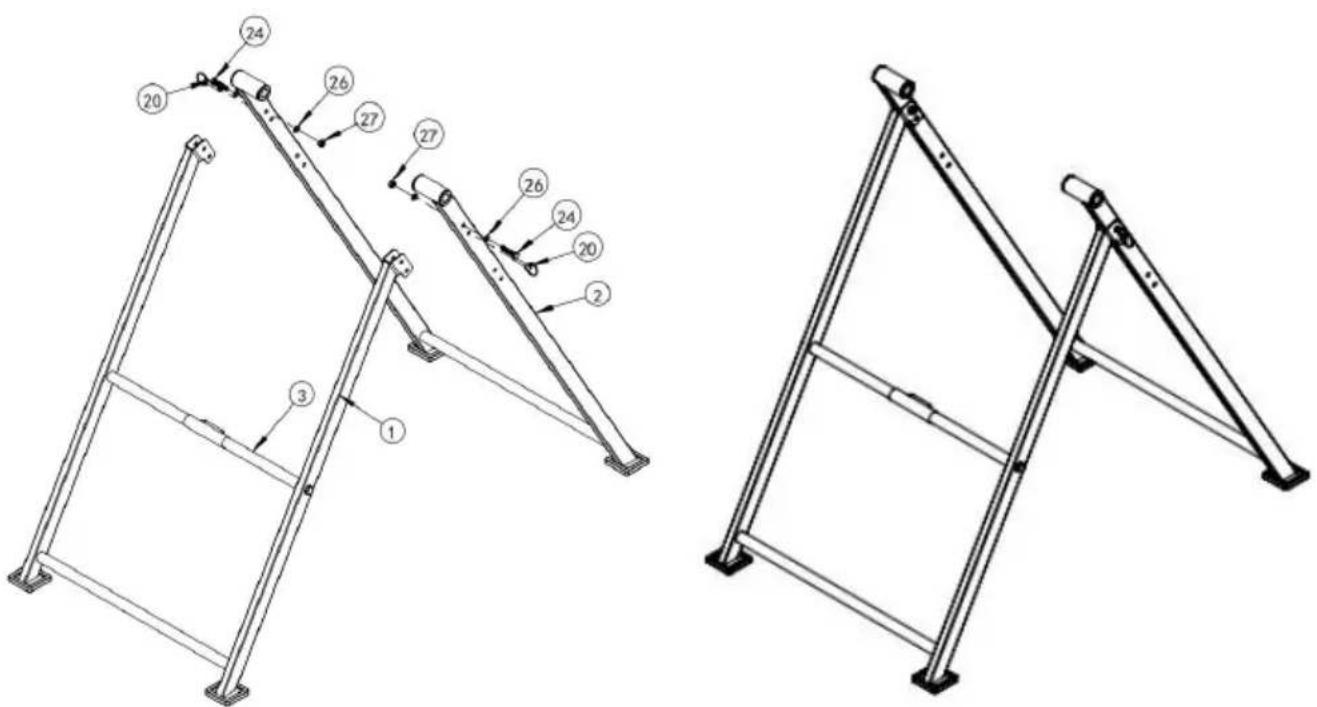

1. Montera komponent 1 och komponent 2 med M8-skruvar (24), M brickor (26) och M8-låsmuttrar (27).
2. Använd det cirkulära stiftet (20) för att montera komponenterna 2.

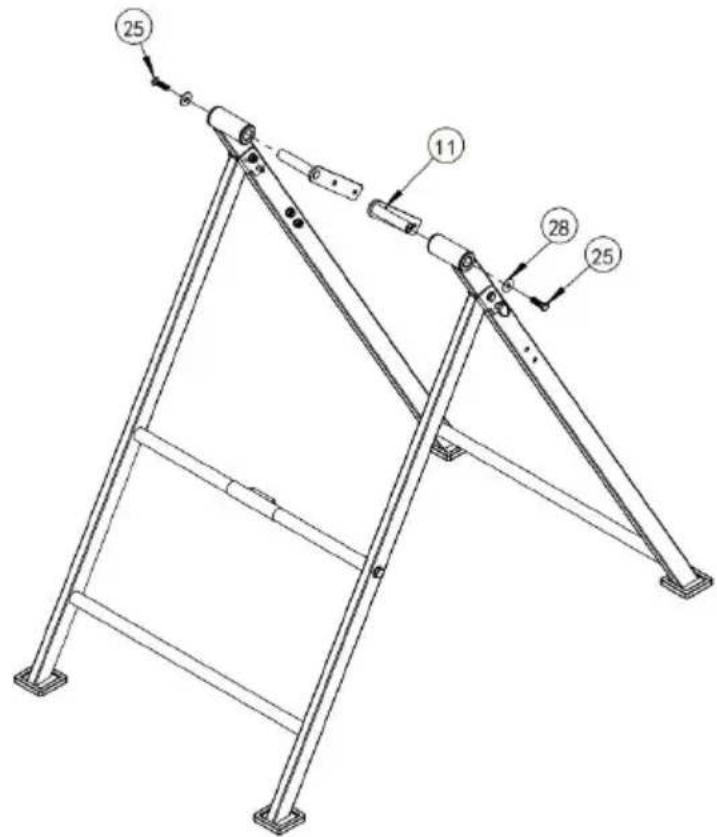

1. Använd M8 * 20 skruvar (25) och en φ 8 bricka (28) för att komponent 11 till komponent 2.

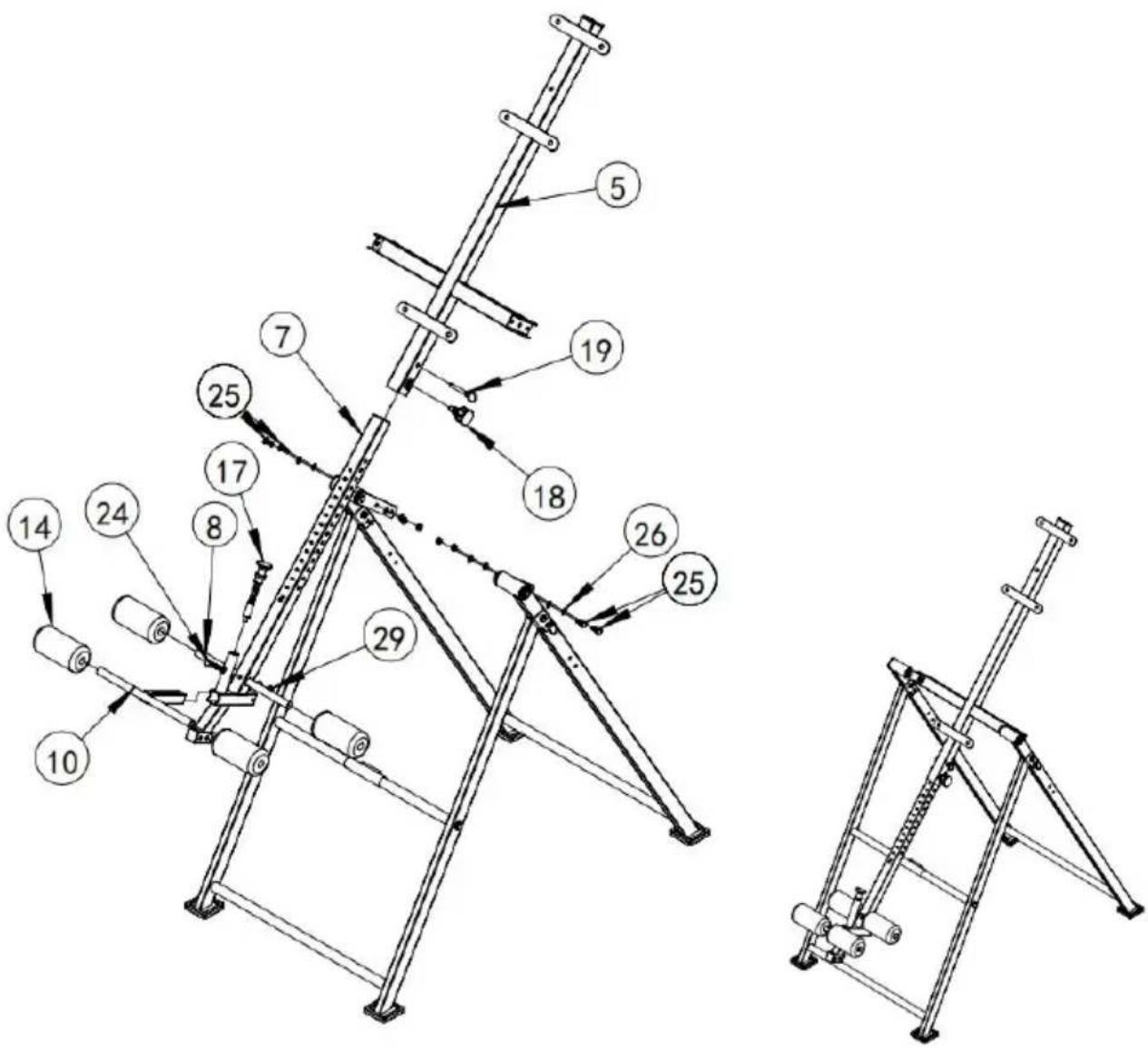

1. Fäst de 5:e och 11:e komponenterna med M8 * 20 skruvar (25 brickor (26) och 1 M8 låsmutter (27).

2. Sätt in komponent 7 i komponent 5, justera lämplig längd och den sedan med en cirkulär stift (19) och en fjäderdragstift (18).

3. Sätt in komponent 8 i komponent 7 och fäst den med M8 * 4 (24), 2 * 8 brickor (26) och 1 M8 läsmutter (27).

4. Montera skum nr 14 med skum nr 8.

5. Sätt in komponent 10 i komponent 7 och justera dess position, den sedan med M20-stiftet (17).

6. Montera det 14:e skummet med den 10:e komponenten.

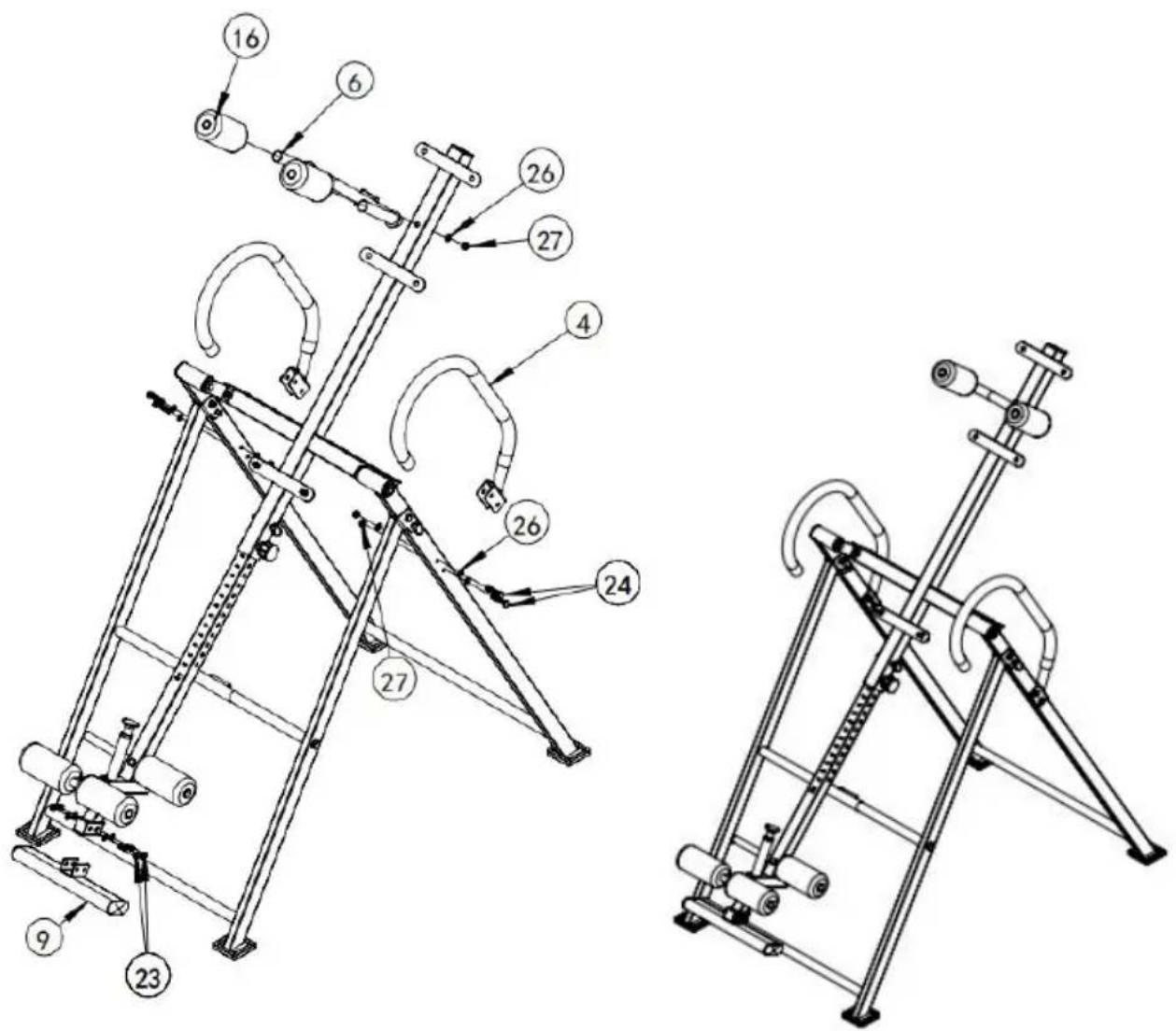

1. Montera komponent 9 och komponent 7 med M8 * 50 skruvar 2 M8 brickor (26) och 1 M8 (27) låsmutter.
2. Montera komponent 4 med M8 * 40 skruvar (23), M8 brickor och M8 låsmuttrar (27) på komponent 2.
3. Montera det 16:e skummet med den 6:e komponenten.
4. Montera komponent 6 med M8-brickor (26) och M8-låsmuttrar (2

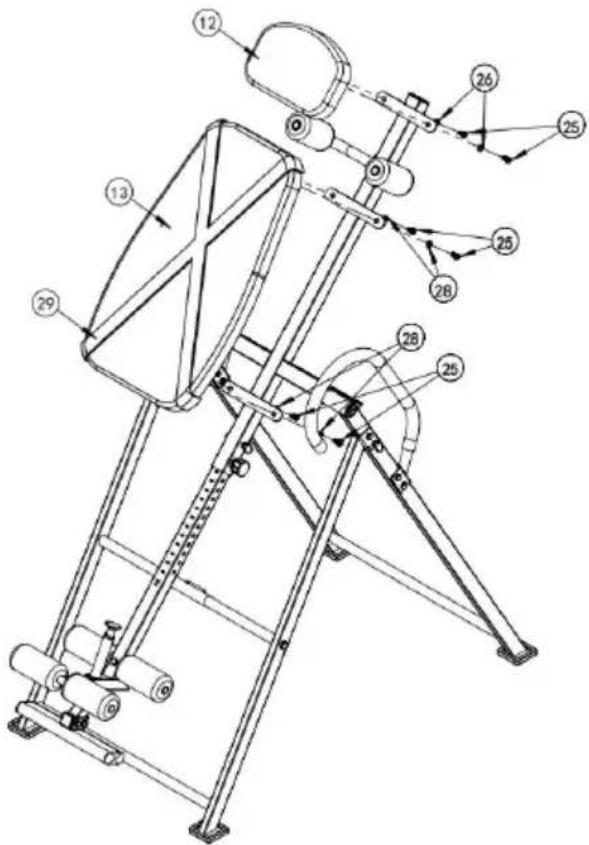

1. Montera komponent 5 och komponent 12 med M8 * 20 skruvar (25) och φ 8 brickor (26).
2. Montera delarna 13, 5 och 29 med M8 * 20 skruvar (25) och en φ 8 bricka (28).

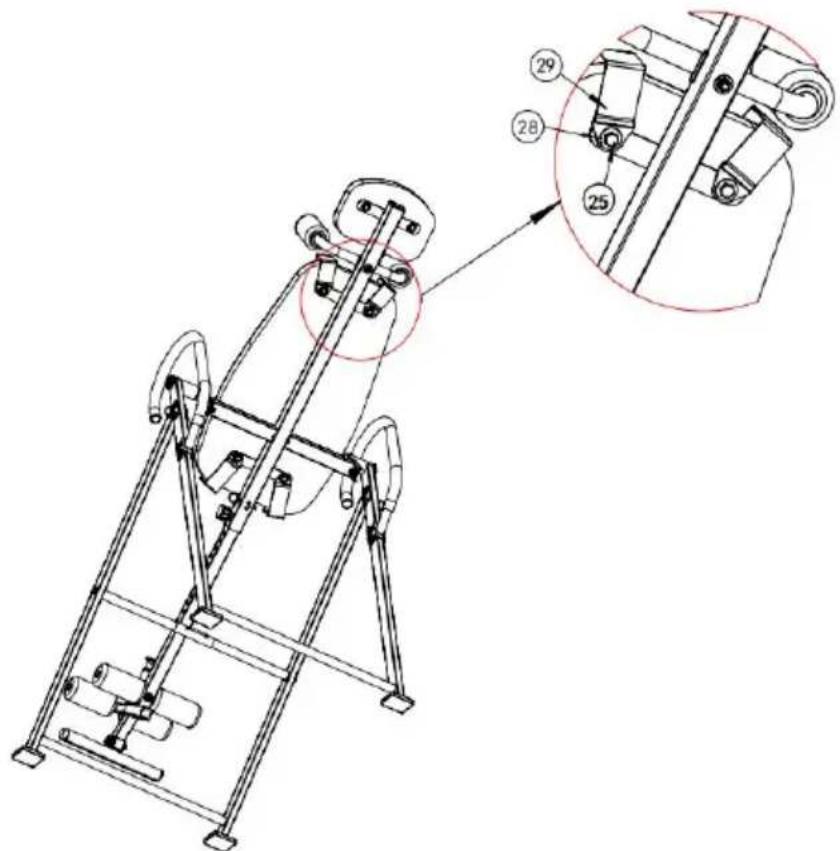

1. Montera komponent 30 med komponent 1 och 3.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166

Anaheim
